RB33B610ESA - Zamrażarka SAMSUNG - Bezpłatna instrukcja obsługi

Typ produktu	Zamrażarka
Marka	Samsung
Model	RB33B610ESA
Zasilanie	Elektryczne (standardowe podłączenie do sieci)
Przedziały	Chłodziarka i zamrażarka (dwoje drzwi)
Dostępne części zamienne	Uchwyty, uszczelki drzwi, szuflady, zawiasy
Wymagane narzędzia naprawcze	Śrubokręt krzyżakowy, śrubokręt płaski, klucze 8 mm, 10 mm, 11 mm, klucze nasadowe
Funkcja odwracania drzwi	Możliwe (procedura opisana w instrukcji wymagająca dwóch osób)
Bezpieczeństwo - Odłączenie	Odłącz urządzenie przed jakąkolwiek naprawą lub odwracaniem drzwi
Bezpieczeństwo - Obsługa	Przechylanie i instalacja wymagają co najmniej dwóch osób
Konserwacja - Uszczelki	Wymienialne przez użytkownika, zamocować bez szczeliny, aby uniknąć wycieku zimnego powietrza
Konserwacja - Szuflady	Demontaż przez podniesienie przodu, montaż w odwrotnej kolejności
Gwarancja - Naprawy	Nieprawidłowe naprawy lub wykonane przez nieautoryzowany serwis unieważniają gwarancję
Instrukcja dostępna	Do pobrania w formacie PDF na stronie notice-facile.com, wielojęzyczna

Często zadawane pytania - RB33B610ESA SAMSUNG

Jak wymienić uchwyt zamrażarki?

Najpierw usuń zaślepki śrub za pomocą śrubokręta płaskiego, następnie odkręć śruby śrubokrętem krzyżakowym. Aby zamontować, postępuj w odwrotnej kolejności. Upewnij się, że nie ma szczeliny między uchwytem a drzwiami.

Jak wymienić uszczelkę drzwi?

Otwórz drzwi i zdejmij starą uszczelkę. Zamocuj nową uszczelkę, upewniając się, że nie ma szczeliny między uszczelką a drzwiami, aby uniknąć wycieku zimnego powietrza.

Jak wyjąć szufladę z zamrażarki?

Delikatnie podnieś przód szuflady i wysuń ją, aby wyjąć. Aby zamontować ponownie, postępuj w odwrotnej kolejności.

Jak odwrócić otwieranie drzwi?

Odłącz urządzenie. Zdejmij górną osłonę, odłącz złącza, następnie odkręć górny, środkowy i dolny zawias. Zamontuj w odwrotnej kolejności. Ta czynność wymaga dwóch osób.

Jakie narzędzia są potrzebne do napraw?

Będziesz potrzebować śrubokręta krzyżakowego, śrubokręta płaskiego, klucza 8 mm, 10 mm, 11 mm oraz kluczy nasadowych.

Czy mogę samodzielnie wymienić zawiasy?

Tak, ale zachowaj ostrożność, ponieważ drzwi są ciężkie. Zaleca się, aby robić to we dwie osoby i położyć karton na podłodze, aby uniknąć zarysowań. Dokładnie postępuj zgodnie z procedurą z instrukcji.

Co zrobić, jeśli uszczelka drzwi jest uszkodzona?

Zamów uszczelkę zamienną odpowiednią do swojego modelu. Zdejmij starą uszczelkę i zamocuj nową, upewniając się, że jest idealnie dopasowana, aby zachować szczelność.

Dlaczego moje drzwi źle się zamykają?

Sprawdź uszczelkę: może być odkształcona lub źle ustawiona. Upewnij się, że zawias jest dobrze przymocowany i że szuflada nie jest źle wsunięta. Skonsultuj instrukcję w celu regulacji.

Jakie części zamienne może wymienić użytkownik?

Części wymienialne przez użytkownika są ograniczone do uchwytów (w zależności od modelu), uszczelek, szuflad i zawiasów. W przypadku innych części skontaktuj się z autoryzowanym serwisem.

Jak pobrać instrukcję mojej zamrażarki Samsung?

Wejdź na stronę notice-facile.com, wyszukaj model RB33B610ESA i pobierz PDF za darmo. Instrukcja dostępna jest w kilku językach.

INSTRUKCJA OBSŁUGI RB33B610ESA SAMSUNG

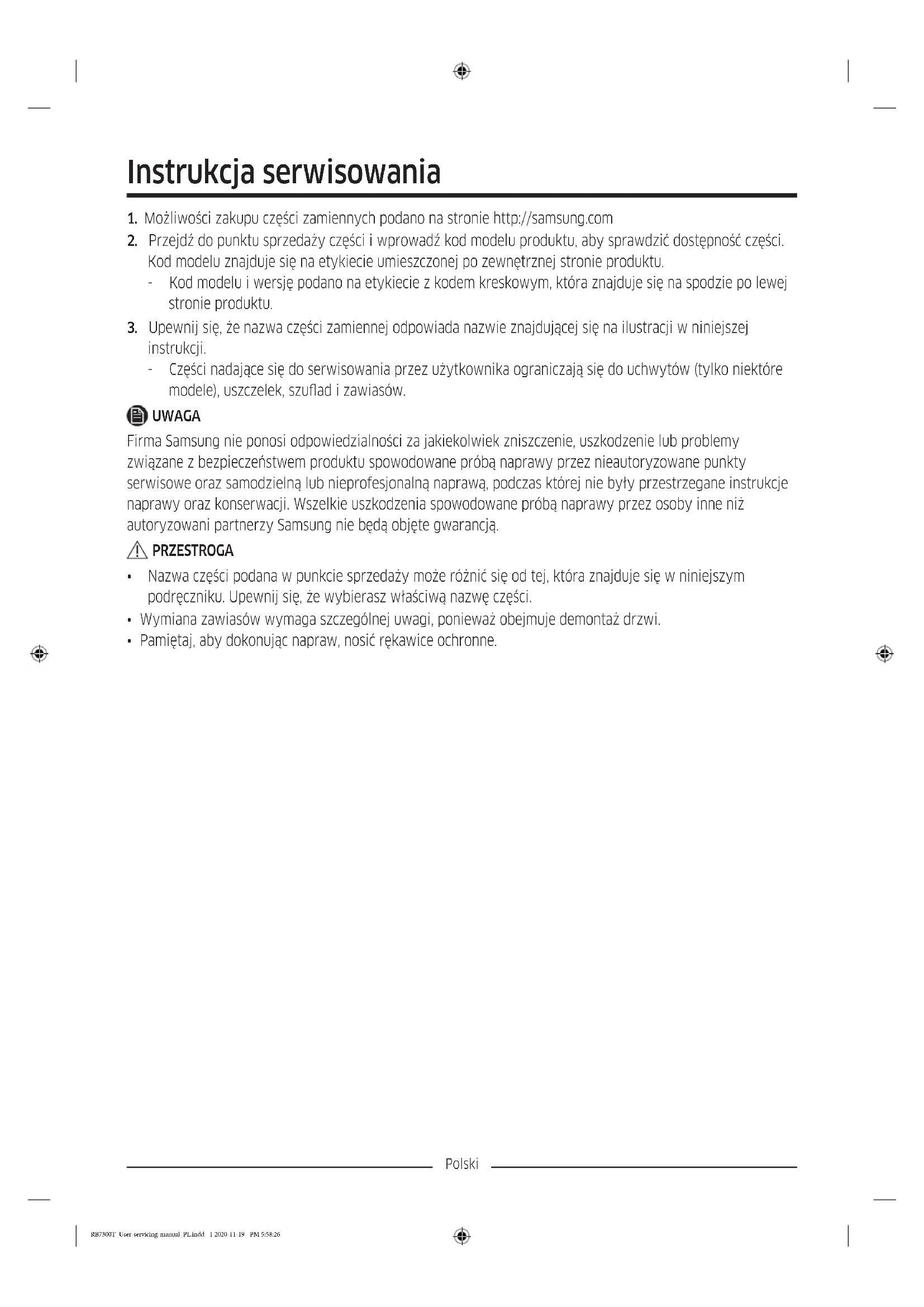

Instrukcja serwisowania

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com
2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu.
3. Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.
4. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji w niniejszej instrukcji.
5. Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów.

UWAGA

Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją.

PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.
• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.
• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne.

Polski

Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

01 Zawias górny 02 Uszczelka
03 Szuflada 04 Uchwyty (tylko w określonych modelach)
05 Zawias środkowy 06 Etykieta z kodem kreskowym
07 Zawias dolny

Polski

Wymiana uchwytu

Nazwa modelu przedstawia się następująco: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Fragment zastąpiony gwiazdkami może różnić się w zależności od modelu.

Gwiazdki w kodzie modelu wskazują model wariantu i mogą zastępować cyfry (0–9) lub litery (A–Z).

PRZESTROGA

• Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.
• Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.
• Montując uchwyt, mocno dokręć wkręty.
• Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany.

Wymagane narzędzia (brak w zestawie)

Wkrętak krzyżakowy Wkrętak płaski

Demontaż uchwytów

UWAGA

Ta procedura dotyczy zarówno lodówki, jak i zamrażarki.

1. Za pomocą wkrętaka płaskiego zdejmij pokrywy wkrętów.

- Po zdjęciu uchwytu zasłoń otwory pokrywami wkrętów.

1. Za pomocą wkrętaka krzyżakowego wykręć wkręty i zdejmij uchwyt.

UWAGA

Wkrętów tych należy użyć do zamocowania uchwytu po przeciwnej stronie.

1. Przymocuj nowy uchwyt, wykonując opisane wyżej kroki demontażu w odwrotnej kolejności.

Polski

Wymiana uszczelki.

PRZESTROGA

Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać.

Zdejmowanie uszczelki

Otwórz drzwi i zdejmij uszczelkę.

Wymiana uszczelki

Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką a drzwiami nie ma szczelin.

Wymiana szuflady

PRZESTROGA

Sprawdź, czy szuflada została w trakcie montażu poprawnie wsunięta w prowadnice.

Wyjmowanie szuflady

Delikatnie unieś przód szuflady i wysuń ją.

Ponowny montaż szuflad

Ponowny montaż szuflady wymaga wykonania instrukcji demontażu w odwrotnej kolejności.

Polski

Wymiana zawiasów

Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi.

PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.
• Przed wymianą zawiasów położ na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniem drzwi po ich położeniu.
• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.
• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.
• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.
• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.
• Sprawdź, czy złącza przewodów są prawidłowo podłączone.
• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony.

OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.
• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający.

Wymagane narzędzia (brak w zestawie)

Wkrętak krzyżakowy Wkrętak płaski Klucz płaski 11 mm

Klucz nasadowy 10 mm Klucz nasadowy 8 mm Klucz płaski 10 mm

Polski

Zmiana kierunku otwierania drzwi

UWAGA

W przypadku modelu wyposażonego w uchwyty najpierw należy zmienić ich położenie. (Więcej informacji można znaleźć w części „Wymiana uchwytu (dotyczy modeli z uchwytami prętowymi)”.

1. Przy zamkniętych drzwiach lodówki wykręć wkręty mocujące górną osłone (A) za pomocą wkrętaka krzyżakowego.

2. Delikatnie unieś górną osłone (A) i położ ją na lodówce.

3. Zachowaj ostrożność przy unoszeniu górnej osłony (A). Pod spodem znajduje się przewód.

4. Wyjmij przewód i złącze przewodu umieszczone w uchwycie pod górną osłoną.

5. Ta czynność może nie dotyczyć niektórych modeli.

PRZESTROGA

Za złącza nie należy ciągnąć ze zbyt dużą siłą.

1. Odłącz złącze przewodu (A).
2. Ta czynność może nie dotyczyć niektórych modeli.

Polski

1. Za pomocą klucza nasadowego (8 mm) wykręć wkręty mocujące zawias górny (A).

⚠️ PRZESTROGA

Aby drzwi lodówki nie spadły przy demontażu wkrętów, mocno je przytrzymuj.

1. Otwórz i unieś drzwi lodówki, żeby je zdjąć ze środkowego zawiasu. Drzwi odstaw w bezpieczne miejsce.

PRZESTROGA

Drzwi są ciężkie. Aby uniknąć uszkodzenia drzwi lub obrażeń ciała, zachowaj ostrożność przy zdejmowaniu drzwi.

1. Otwórz drzwi zamrażarki i za pomocą klucza nasadowego (8 mm) wykręć wkręty mocujące zawias dolny (A).

Polski

1. Gdy drzwi zamrażarki opierają się na zawiasie dolnym (A), wysuwaj powoli zawias dolny (A) z uchwytu na spodzie lodówki. Po wysunięciu zawiasu dolnego (A) z uchwytu zdemontuj zawias z drzwi zamrażarki i obniż drzwi zamrażarki, aby je zdjąć z zawiasu środkowego (B).

⚠️ PRZESTROGA

Aby zapobiec spadnięciu drzwi zamrażarki, mocno je przytrzymuj do czasu ich bezpiecznego demontażu z zawiasu środkowego (B).

1. Za pomocą wkrętaka krzyżakowego i klucza nasadowego (10 mm) wykręć wkręty mocujące zawias środkowy (A).

2. Zamocuj ponownie, wykonując instrukcję demontażu w odwrotnej kolejności po wymianie zawiasów górnego, środkowego i (lub) dolnego.

⚠️ PRZESTROGA

- Sprawdź, czy złącza przewodów są prawidłowo podłączone.

- Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony.
