Producttype	Videoconferentiesysteem
Merk	Bose
Model	Videobar VB-S
Afmetingen (H × B × D)	48 × 267 × 87 mm
Netto gewicht	1,0 kg
Voeding	Netadapter 24 V DC, 1,9 A (ingang 100-240 V AC, 50/60 Hz)
Stroomverbruik in standby	< 0,5 W
Stroomverbruik in netwerk-standby	< 2 W
Gezichtsveld camera	115° horizontaal, 81° verticaal
Camera's functies	Pan, tilt, zoom, automatische kadrering, voorinstellingen
Connectiviteit	USB-C, Bluetooth, Wi-Fi (voor beheer)
Ingesbouwde microfoons	Ja
Ingesbouwde luidspreker	Ja
Afstandsbediening	Infrarood meegeleverd
Montage	Tafel, muur, statief (1/4"-20 UNC schroefdraad)
Inbegrepen accessoires	Muurbeugel, cameracap, kabelafdekking, USB-A naar USB-C adapter, kabels, voeding, schroeven
Beheersoftware	Videobar Configuration, Administration, Mobile (iOS/Android)
Onderhoud en reiniging	Afvegen met een zachte, droge doek. Laat geen vocht binnendringen.
Veiligheid	Lees de veiligheidsinstructies. Niet blootstellen aan regen of vocht. Gebruik alleen de meegeleverde adapter.
Onderdelen en repareerbaarheid	Neem contact op met de klantenservice van Bose Professional. Beperkte garantie.

Veelgestelde vragen - Videobar VBS BOSE

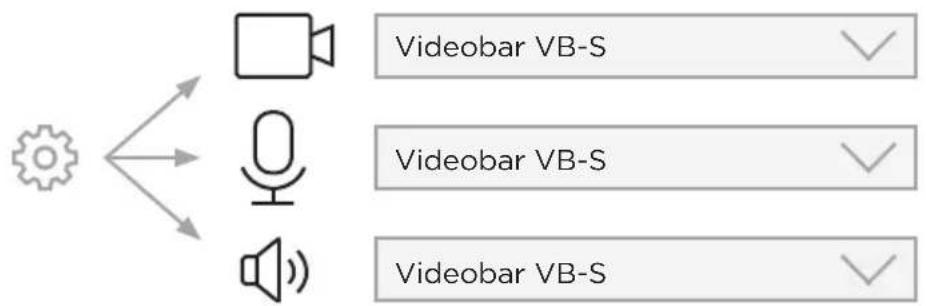

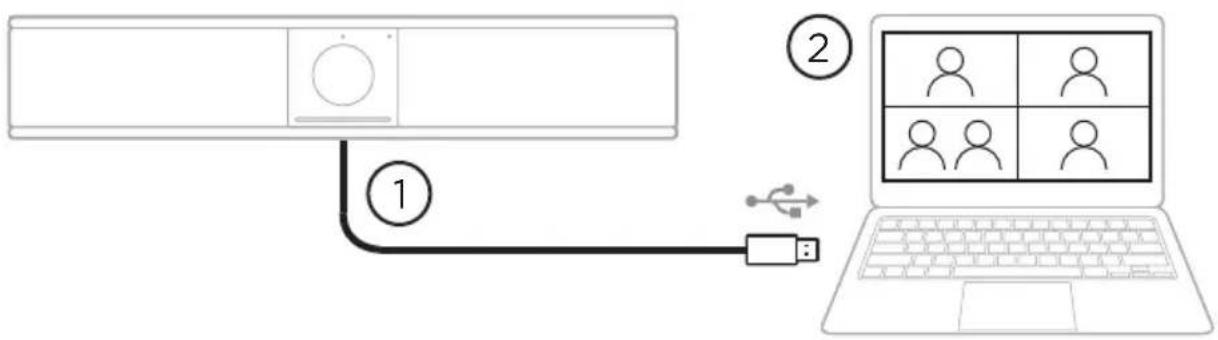

Hoe start ik een vergadering met de Bose Videobar VB-S?

Sluit de meegeleverde USB-kabel aan tussen de VB-S en uw computer. Start uw vergadessoftware en selecteer Videobar VB-S als microfoon, luidspreker en camera.

Hoe demp ik de microfoon?

Druk op de Dempen-knop op de afstandsbediening. De lichtbalk brandt continu rood wanneer de microfoon is gedempt.

Hoe activeer ik de automatische kadrering?

Druk op de Automatische kadrering-knop op de afstandsbediening. De camera past automatisch de zoom, pan en tilt aan om alle deelnemers in beeld te krijgen.

Hoe koppel ik een Bluetooth-apparaat?

Houd de Bluetooth-knop op de afstandsbediening 3 seconden ingedrukt. Selecteer op uw mobiele apparaat VB-S in de lijst met beschikbare Bluetooth-apparaten.

Hoe herstel ik de fabrieksinstellingen?

Druk tegelijkertijd 5 seconden lang op de knoppen Voorinstelling en Automatische kadrering op de afstandsbediening. De VB-S start opnieuw op met de standaardinstellingen.

Wat moet ik doen als de VB-S niet verschijnt in mijn vergadessoftware?

Wacht ongeveer 30 seconden. Controleer of de USB-kabel goed is aangesloten. Probeer een andere USB-poort of een kortere kabel. Zorg ervoor dat de VB-S is ingeschakeld.

Hoe reinig ik de Bose Videobar VB-S?

Veeg de buitenoppervlakken af met een zachte, droge doek. Voorkom dat er vocht in het rooster of de aansluitingen komt.

Het volume is te laag, wat moet ik doen?

Verhoog het volume met de afstandsbediening of via uw vergadessoftware. Controleer of de VB-S is geselecteerd als standaard uitvoerapparaat voor audio in de systeeminstellingen.

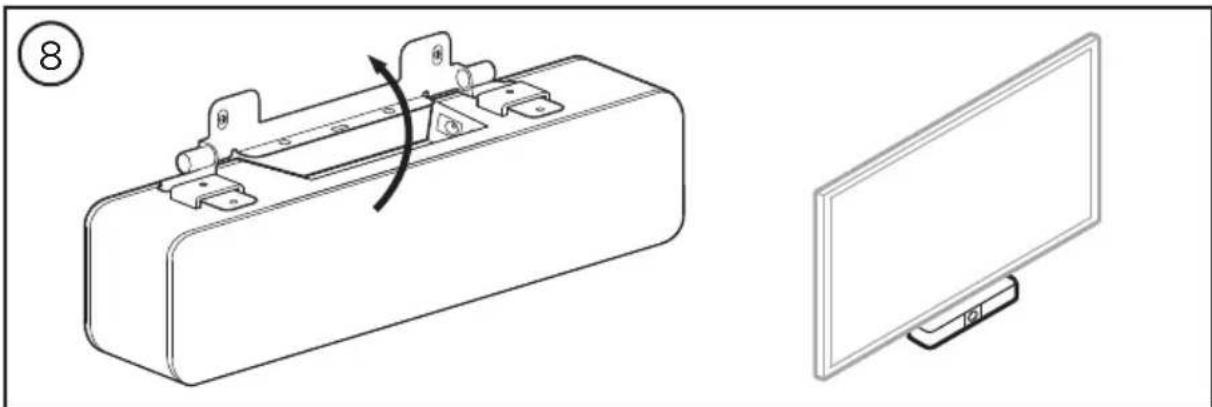

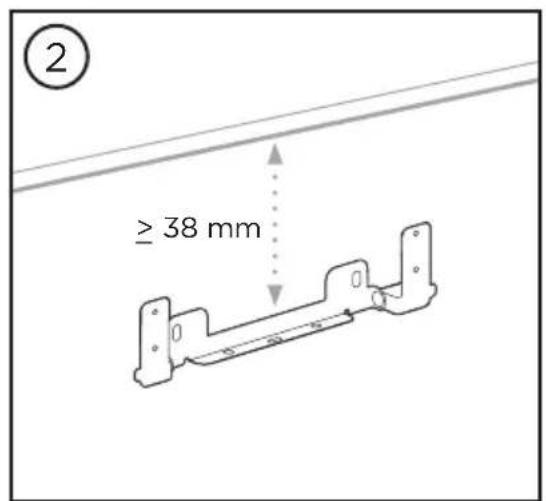

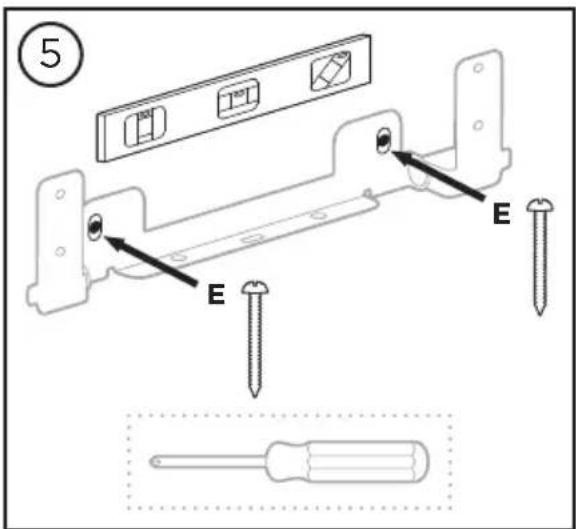

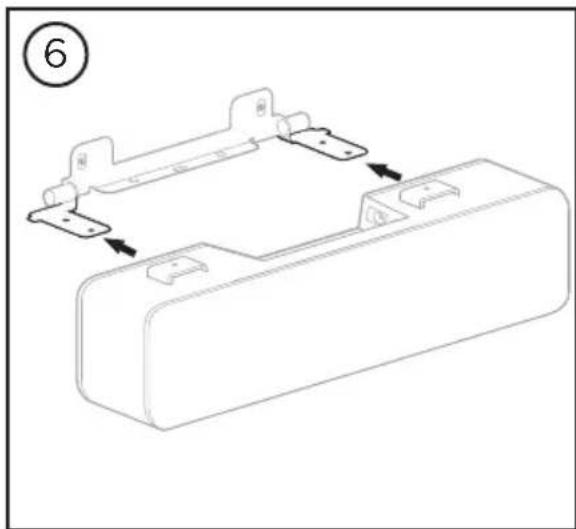

Hoe monteer ik de VB-S aan de muur?

Gebruik de meegeleverde muurbeugel en schroeven. Volg de montage-instructies: vrije ruimte van minimaal 3,8 cm boven en 11,4 cm onder de beugel. Schroef de beugel vast op een balk of gebruik deuvels voor gipsplaten.

Waar vind ik het serienummer?

Het serienummer en model staan op het achterpaneel van het product. U kunt het ook raadplegen in de apps Videobar Configuration of Administration.

GEBRUIKSAANWIJZING Videobar VBS BOSE

Lees alle veiligheids- en beveiligingsinstructies en de gebruiksaanwijzing door en bewaar deze.

Belangrijke veiligheidsinstrumenties

Raadpleeg de gebruikershandleiding voor meer informatie over de Videobar VB-S (inclusief accessoires en verwangingsonderdelen) opboseprofessional.com/VB-S of neem contact op met de Bose Professional-klantenservice.

Bewaar deze instructies.

Neem alle waarschuwingen in acht.

Alleen met een droge doek reinigen.

Dit product haelt een 1 / 4'' -20 UNC schroefgat. Als u de schroefingang gebruikt, zorg er dan voor dat het bevestigde accessoire het gewicht van het product kan dragen zonder risico op kantelen of omvallen. Raadpleegboseprofessional.com/VB-S voor informatie over andere aansluitstukken en accessoires die te gebruiken zich met dit product.

Als u een verrijdbaar plateau gebruikt, moet u het apparaat en het plateau voorzichtig verplaatsen zodate zich nicht kuren omvallen en letsel veroorzaken.

Laat alle reparations en onderhoud over aan bevoegde personen. Reparatie is vereist als het apparaat is beschadigd, Zoals wanner het snoer of de stekker van de voeding is beschadigd, wanner er vloeistof in het apparaat isterechtgekomen of voorwerpen in het apparaat zijn gezallen, wanner het apparaat is blootgesteld aan regen of vocht, Niet normal werkt of is gezallen.

WAARSCHUWINGEN

Dit symbolism op het product betekent dat er een Niet-geïsoleerde, gevaarlijke spanning aanwezig is binnen de behuizing van het product die kan leiden tot een risico op elektrische schokken.

Dit symbol op het product betekent dat deze handleiding belangrijke bedienings- en onderhoudsinstructies bevat.

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geimplanteerde medische hulpmiddel.

Bevat petite onderdelen die verstikkingsgevaar können vormen. Niet geschikt voor kinderenjonger dan 3aar.

Alle Bose Professional-producten要去en worden geinstalleerd volgens deplaatselijk de landelijk voorschriften en industrienormen. Het is de verantwoordelijkheid van de installmenteur om ervoor te zorgen dat de installmentie van de luidsprekers en het montagesysteme geleurt met inachtnemig van alle van toepassing zijnde voorschriften, waaronder plaatselijk bouwvoorschriften. Neem contact op met de juisteplaatselijk overheidsinstanties voordat u dit product installeert.

Bij hetplaaten van het product mogen de ventilatieopengen van het beeldscherm Niet worden geblokkeerd. Raadpleeg de gebruikershandleiding van het beeldscherm en installeer dit volgens de instructies.

Er mogen GEEN wijzigingen aan dit product worden aangebracht door onbevoegden.

Gebruik als verwangende batterijen alleen AAA/LR03-alkalinebatterijen.

Houd batterijen buiten het bereik van kinderen.

Als een batterij lekt, zorg dan dat de vloeistof Niet in aanraking komt met huid of ogen. Bij aanraking dient u medische hulp in te roepen.

Producten die accu's of batterijen bevatten nicht bloatstellen aan overmatige warmte (zoals direct zonlicht, vuur en dergelijkke).

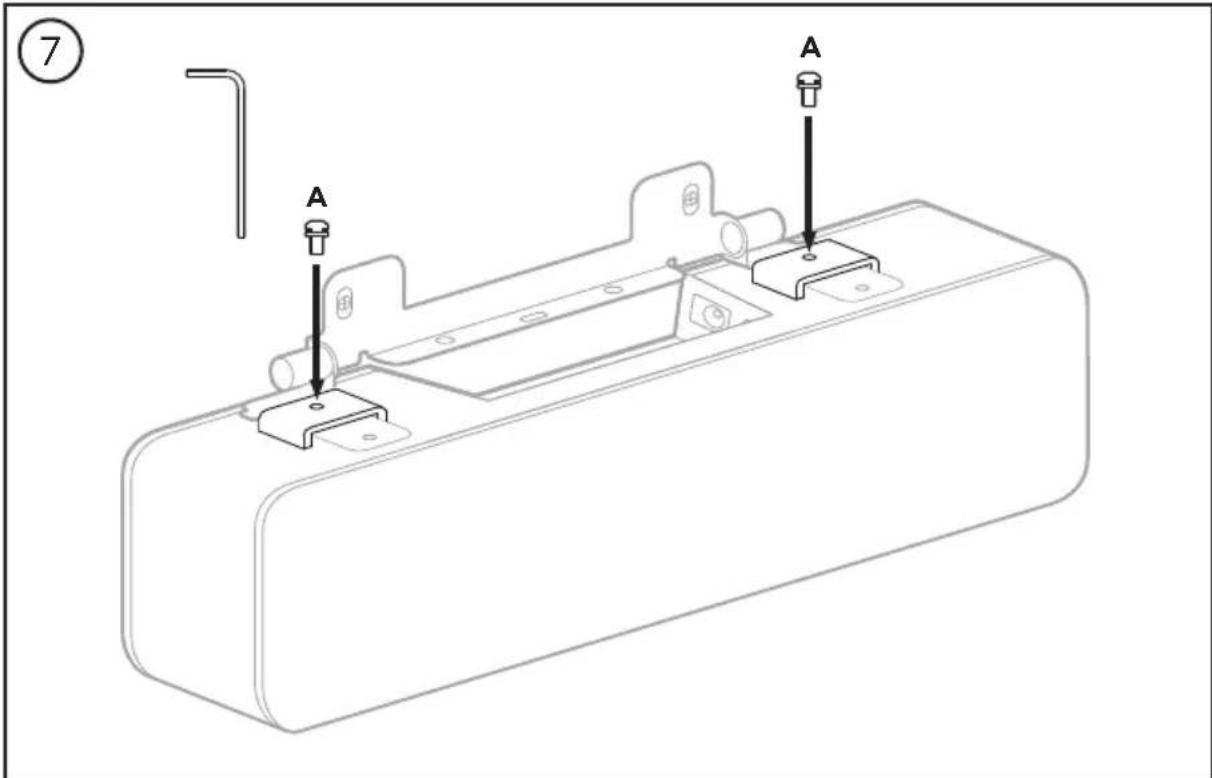

Gebruik alleen de meegeleverde hardware om dit product aan de wand te bevestigen.

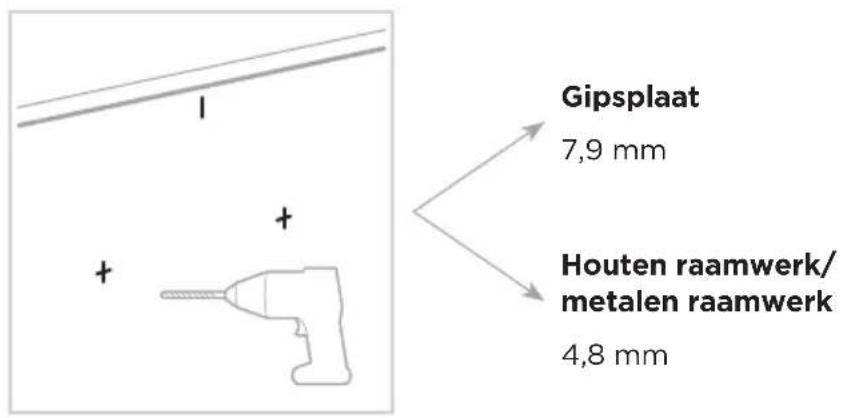

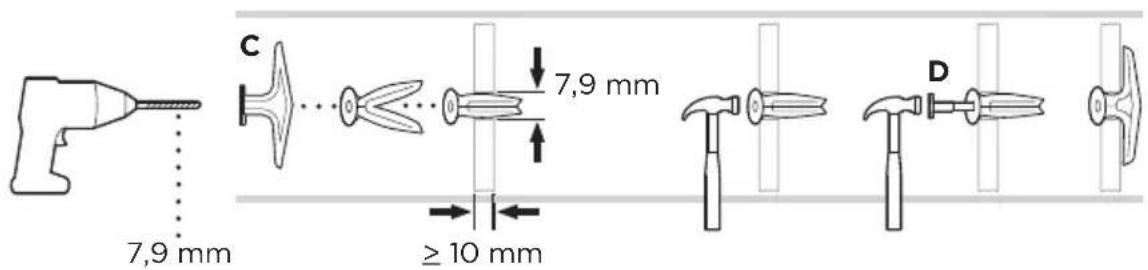

Alleen voor wandmontage op de volgende oppervlakken: Gipsplaat ≥ 10 mm

Bij montage op andere oppervlakken dan hierboven vermeld neemt u contact op met een professionele installmenter.

De bij het systeme geleverde aansluitkabels zich Niet goedgekeurd voor installmentie in een muur. Raadpleeg deplaatselijke bouwvoorschriften voor het juiste type bedrading en kabels voor installmentie in een muur.

Niet bevestigen aan oppervlakken die nicht sterk zijn of die möglichke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften. Als u net zeker weet hoe doe beugel geinstalleerd要去en worden, raadpleeg dan een bevoegde installmenteur.

Gebruik het NIET in voertuigen of boten.

Omwilve van de ventilatievereisten raadt Bose Professional af om het product in een besloten ruimte teplaatsen, zoals in een nis in de muur of een dichte kast.

Plaats of installer de beugel of het product Niet in de buurt van warmtebronnen, zoals open haarden, radiatoren, verwarmingsroosters of andere apparaten (waaronder versterkers) die warmte produceren.

Houd het product UIT de buurt van vuur en warmtebronnen. Plaats GEEN open vlammen, zoals brandende kaarsen, op of bij het product.

Om het risico op brand of elektrische schokken te verlagen, mag het product NIET wordenblootgesteld aan regen, vloeistof vocht.

Stel dit product NIET bloot aan druppelende of spattende vloeistoffen enplaats geen met vloeistof gemulde voorwerpen, zoals vazen, op of bij het product.

Dit product is nicht bedoeld voor installmentie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).

Monteer het product Niet op locaties waar condensatie kan optreden.

Gebruik GEEN omvormer in combinatie met dit product.

Dit product mag alleen worden gebruikt met de bijgeleverde voeding.

Wettelijk verplichte informatie

Afmetingen (h× b× d) .. 48× 267× 87mm

Nettogewicht: 1,0kg (2,2 lb)

Ingangsspecificities: 24 VDC-1,875 A

Dit apparaat moet worden geinstalleerd en gebruikt met een minimale afstand van 20 cmussen de radiator en uw lichaam.

Voor de USB-poort dieren afgeschermde kabels te worden gebruikt om aan de regelgeving te voldoen.

CANICES-3(B)/NMB-3(B)

Informatie over producten die elektrische ruis genereren (FCC Compliance Notice voor de VS)

Opmerking: Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van de classe B, volgens deel 15 van de FCC-voorschriften. Deze normen+zijn opgesteld om redelijkke bescheming te bieden gegen schadelijke storing bij installmentie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequente energia en kan.Dezeuitstralen en het kan, als het Niet wordt geinstalleerd en gebruikt volgens de instructies, schadelijke storingveroorzaken aan radiocommunicatie. Er is beschacter geen garantie dat er geen storing za optreden bij een bepaalde installmentatie. Als dit apparaat schadelijke storing veroorzaakt aan de ontvangst van radio of tv, hetgeen kan worden bepaald door het apparaat aan en uit te zetten, kutu proberen de storing te verhelpnen aan de hand van een ofmeer van de volgende maatregelen:

Richt de ontvangstantenne opnieuw of verplaats deze.

Vergroot de afstand tussen de apparatuur en de ontvanger.

Sluit de apparatuur aan op een stopcontact van een andere groep dan de groep waarop de ontvanger is aangesloten.

Voor hulp neemt u contact op met de dealer of een ervaren radio- of tv-technicus.

Veranderingen of aanpassingen die nicht uitdrukkelijk zijn goedgekeurd door Bose Professional können leiden tot het verzallen van de bevoedheid van de gebruiker om dit apparaat te gebruiken.

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften en aan de RSS-norm(en) van ISED Canada voor vergunningsvrije apparaten. Op het gebruik zich de volgende twee voorwaarden van toepassing: (1) Dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat要去 bestand zich gegen alle externe storing, waaronder storing die een ongewenste werkung tot gevolg kan hebben.

Management Regulation for Low-power Radio-frequency Devices (Voorschrift voor het beheer van radiofrequente apparaten met laag vermogen)

ArticleXl: Volgens de 'Management Regulation for Low-power Radio-frequency Devices' mogen bedrijven, ondernemingen of gebruikers zonder toestemming van de NCC de oorspronkelijke eigenschappen en werkig van goedgekeurde radiofrequente apparaten met laag vermogen Niet wijzigen en evenmin de frequentie waarvan wijzigen of het zendvermogen verhogen.

Article XIV: Radiofrequente apparaten met laag vermogen mogen de verilgheid van vliegtuigen nicht beinvloeden en wettelijkke communicaties Niet verstoren. Als een dergelijkke storing wordt vastgesteld, moet de gebruiker onmiddelijk stoppen met het gebruik van het apparaat tot dit Niet langer storingveroorzaakt. Onder de genoemde wettelijkke communicaties worden verstaan radiocomunicatie die in overeenstemming is met de telecommunicatiewet.

Radiofrequente apparaten met laag vermogen要去en bestand zichn tegen storing van wettelijkke communicaties of apparaten die ISM-radiogolven uittstralen.

Bose Professional verklaart hierbij dat dit product voldoet aan de essentiele vereisten en andere relevante bepalingen van richtlijn 2014/53/EU en alle andere vereisten van de toepasselijke EU-richtlijnen. De volledige conformiteitsverklaring kut u vinden op: www.Bose.com/compliance.

Dit product voldoet aan alle van toepassing zijnde Electromagnetic Compatibility Regulations 2016 en alle andere van toepassing zijnde voorschriften in het VK. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance

Bose Professional verkaart hierbij dat dit product voldoet aan de essentiele vereisten in overeenstemming met de Radio Equipment Regulations 2017 en alle toepasselijke regelgeving in het VK. De volledige conformiteitsverklaring kut u vinden op: www.Bose.com/compliance

Dit apparatus voor gebruik bij 5150-5250 MHz is uitsluitend bestemd voor gebruik in binnenruimten, om het risico op schadelijke storing aan mobiele satellietsystemen op hetzelfde kanaal te verminderen.

Voor Europa:

Frequenieband 2400 tot 2483,5 MHz:

Bluetooth®/Wi-Fi: maximaal zendvermogen minder dan 20 dBm EIRP.

Bluetooth Low Energy: spectrale dichtheid bij maximaal vermogen minder dan 10 dBm/MHz EIRP.

Frequeniebanden 5150 tot 5350 MHz en 5470 tot 5725 MHz:

Wi-Fi: maximaal zendvermögen minder dan 20 dBm EIRP.

Dit apparaat is beperkt tot gebruik in binnenruimten bij gebruik in de 5150-5350 MHz-frequentieband in alle in de tabel vermelde EU-lidstaten.

BE BG CZ DK DE EE E PT FI UK(NI) EL ES FR HR

IT

CY

LV

RO

SK

LT

LU

HU

MT

NL

AT

PL

SI

SE

Dit symbol betekent dat het product Niet mag worden weggegooid als huishoudelijk afval enaar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijk gezondheid en het milieu te beschermen. Voormeer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebget gekocht.

Werp gebruekte batterijen op de juiste wijze weg, volgens deplaatselijke voorschriften. Niet verbranden.

SDOC

Tabel m.b.t. de beperking van gevaarlijke stoffen in China

Namen van en gehalte aan giftige of gevaarlijke stoffen of elementen
	Giftige of gevaarlijke stoffen en elementen
Naam onderdeel	Lood (Pb)	Kwik (Hg)	Cadmium (Cd)	Zeswaardig chrom (Cr(VI))	Polybroombifenyl (PBB)	Polybroomdifenylether (PBDE)
PCB's X O O O O	00
Metalen onderdelen	X O O	000
Kunststof onderdelen	000	000
Luidsprekers X	0000
Kabels X O O O	00
Deze tabel is opgesteld in overeenstemming met de bepalingen van SJ/T 11364. O: Geeft aan dat het gehalte aan deze giftige of gevaarlijke stof in alle homogene materialen van dit onderdeel onder de maximaal toegelaten waarden in GB/T 26572 ligt.						5
X: Geeft aan dat de giftige of gevaarlijke stof in minstens=eén van de voor dit onderdeel gebruikte homogene materialen boven de maximaal toegelaten waarden in GB/T 26572 ligt.

Tabel m.b.t. de beperking van gevaarlijke stoffen in Taiwan

Naam van het product: Bose Videobar VB-S Modelnummer: 433869
	Stoffen waarvoord beperkingen gelden, met de bijbehorende chemische symbolen
Onderdeel	Lood (Pb)	Kwik (Hg)	Cadmium (Cd)	Zeswaardig chroom (Cr+6)	Polybroombifenylen (PBB)	Polybroomdifenylethers (PBDE)
PCB's -		○○○		○	○
Metalen onderdelen	-	○○○		○	○
Kunststof onderdelen	○	○○○		○	○
Luidsprekers	-	○○○		○	○
Kabels	-	○○○		○	○
Opmerking 1: 'o' geeft aan dat de procentuele inhoud van de stof waarvoord beperkingen gelden het percentage van de referentiewaarde voor aanwezigheid nicht overschrijdt. Opmerking 2: '-' geeft aan dat de stof waarvoord beperkingen gelden overeenkomt met de uitzondering.

Tabel met stroomstatus van product

Het product voldoet, in overeenstemming met de Ecodesign Requirements for Energy Related Products Directive 2009/125/EC en de Ecodesign for Energy Related Products and Energy Information (Amendment) Regulations 2019 (EU Exit), aan de volgende norm(en) of document(en): Verordering (EG) nr. 1275/2008, als gewijzigd door Verordering (EU) nr. 801/2013.

Vereiste informatie over stroomopname	Energiemodi
	Stand-by Network op stand-by
Stroomverbruik in gespecificierde energiemodus, bij ingangsspanning van 230 V/50 Hz	< 0,5 W Wifi,	Bluetooth < 2,0 W
Tijd waarna de apparatuur automatisch maar de modus worden overgeschakeld	< 2,5 eer < 20 minutes
Energieverbruik met het netwerk op stand-by als alle bedrade netwerkpoorten aangesloten zijn en alle draadloze netwerkpoorten geactiveerd�ijn, bij een ingangsspanning van 230 V/50 Hz	< 2,0 W < 2,0 W
Deactiverings-/activeringsprocedures van netwerkpoorten. Door het deactiveren van alle netwerken worden de stand-bymodus ingeschakeld.	Wi-Fi: Schakel opnieuw in vanuit netwerkgebonden stand-by via de app Videobar Mobile. Deactivateer door de fabrieksinstelleningen te herstellen: Houd de knappen Home en Autoframe op de afstandsbediening tegelijkkertijd 5 seconden ingedrukt.Bluetooth: Schakel opnieuw in vanuit netwerkgebonden stand-by door de audio van een Bluetooth-bron opnieuw op te starten. Deactivateer door de fabrieksinstelleningen te herstellen: Houd de knappen Home en Autoframe op de afstandsbediening tegelijkkertijd 5 seconden ingedrukt.

Technische informatatie over externe voeding

De externe voedingsbron die bij het product worden geleverd, voldoet overeenkomstig Richtlijn 2009/125/EG inzake ecologisch ontwerp voor energiegerelateerde producten aan de volgende normen of documenten: Verorderinging (EU) 2019/1782 van de Commissie.

Fabrikant Bose Products B.V.
Registratienummer van bedrijf 36037901
Adres Gorslaan 60	1441 RG Purmerend Nederland
Model-ID DT24V-1,8C-DC
Ingangsspanning 100 V - 240 V
AC-invoerlös 50 Hz/60 Hz
Uitgangsspanning 24 VDC
Uitgangsstroom	1,9 A
Uitgangsvermogen	45 W
Gemiddelde efficiëntie bij gelebruik	89,9%
Efficiëntie bij lage belasting (10%)	87,0%
Onbelast energieverbruik	0,07 W

Fabricatedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan, '3' is 2013 of 2023.
Importeur in China: Bose Electronics (Shanghai) Company Limited, Level 6, Tower D, No. 2337 Gudai Rd. Minhang District, Shanghai 201100
Europese importeur: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importeur in Mexico: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. Telefoonummer: [phone]
Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Telefooonnummer: [phone]
Importeur in het VK: Bose Limited Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ, United Kingdom
Bose Corporation, Framingham, MA 01701, U.S.A. 1-877-230-5639

Licencies en juridische informatie

Bose is een handelsmerk van Bose Corporation.

Videobar is een handelsmerk van Transom Post OpCo LLC.

Android en Google Play+zijn handelsmerken van Google LLC.

Hetwoordker Bluetooth en de bijbehorende logo's zich geregistree de handelsmerken van Bluetooth SIG, Inc. waar voor een gebrukslicentie is verleend aan Bose Professional.

macOS is een handelsmerk van Apple Inc.

USB Type-C® en USB-C® waar geedeponeeerde handelsmerken van USB Implementers Forum en+zijn alleen bedoeld voor gebruik met producten die+zijn gebaseerd op en voldoen aan de specificatie voor USB Type-C®-kabels en connectoren.

Wi-Fi is een geregistreerd handelsmerk van de Wi-Fi Alliance*.

Alle overige handelsmerken zijn het eigendom van hun respectieve eigenaars.

Als u de openbaarmakingen van licenties wilt bekijken die van toepassing zich op softwarepakketten van derden die zich opgenomen als onderdelen van de Videobar VB-S:

Videobar VB-S: Download en open de Videobar Mobile mobiele app, tik op het pictogram Settings (Instellenen) en tik verwolgens op End User License Agreement (Licentieovereenkomst voor eindgebruikers).

Videobar Mobile mobiele app: Tik op het pictogram Instellingen en verzolgens op Licentieovereenkomst voor eindgebruikers.

App of webinterface van Videobar Configuration: Klik op het pictogram Installingen en verzolgens op Licentieovereenkomst voor eindgebruikers.

Videobar Administration-app: Klik op het menu (三), klik op About Videobar Administration (Over Videobar Administration) en klik verwolgens op End User License Agreement (Licentieovereenkomst voor eindgebruikers).

Het privacybeleid van Bose Professional is in te zien opboseprofessional.com.

Beveiligingsinformationie

U bent zich verwertungelijk voor het installereren van de beveiligingsupdates die Bose Professional ter beschikking stelt. Om beveiligingsupdates te installereren,要去 u de instructies voor het updaten van de firmware volgen die in de Videobar Configuration-app of Videobar Administration-app staan vermeld.

©2023 Transom Post OpCo LLC. Niets in deze uitgave mag worden gereprodued, gewijzigd, gedistribuerd of op andere wijze worden gebrukt zonder voorafgaande schrifelijke toestemming.

Vul het volgende in en bewaar deze informatatie voor uw administratie.

Het seriENUMmer en modelnummer vindt u op het achterpaneel van het product.

Serienummer:

Modelnummer:

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie.

Ga voor garantie-informatie maarboseprofessional.com/warranty.

WAT ZITER IN DE DOOS

Inhoud 12

INSTALLATIE

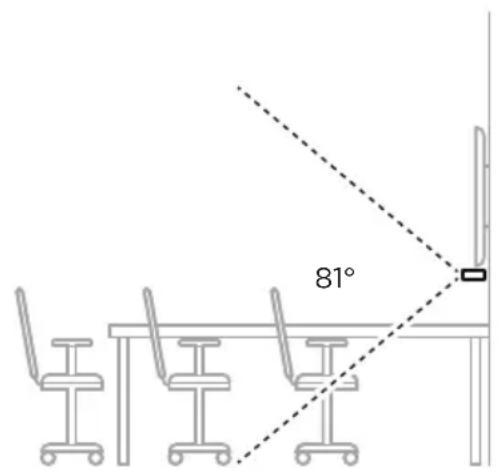

Algemene richtlijnen voor montage 14

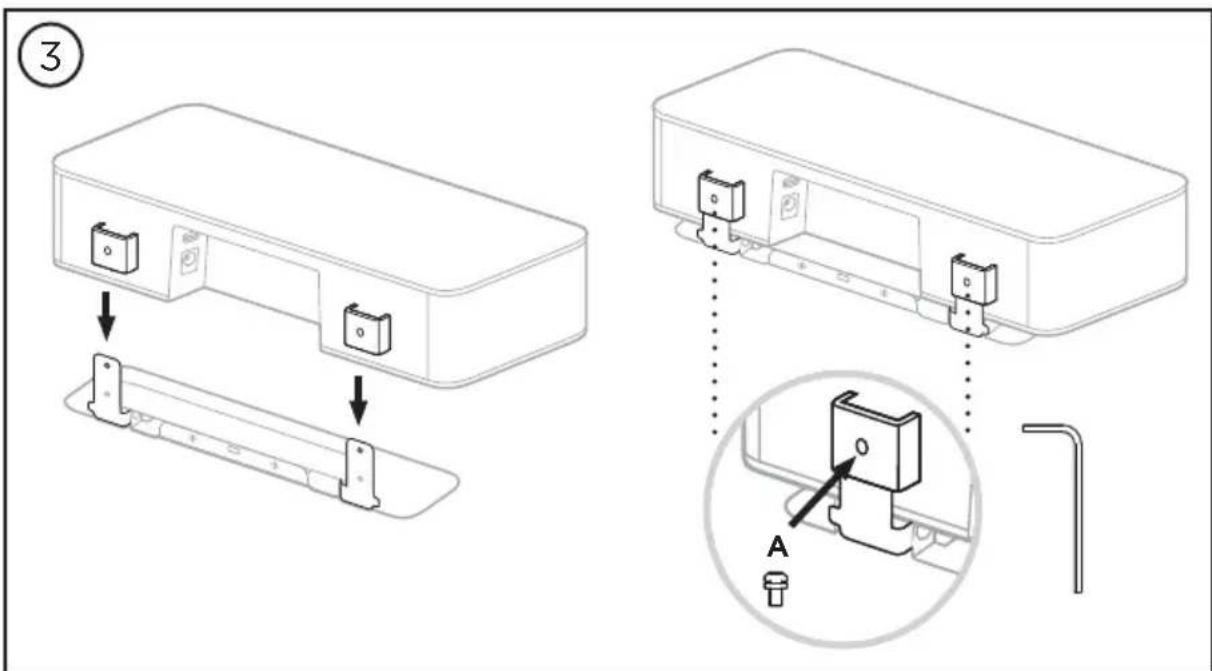

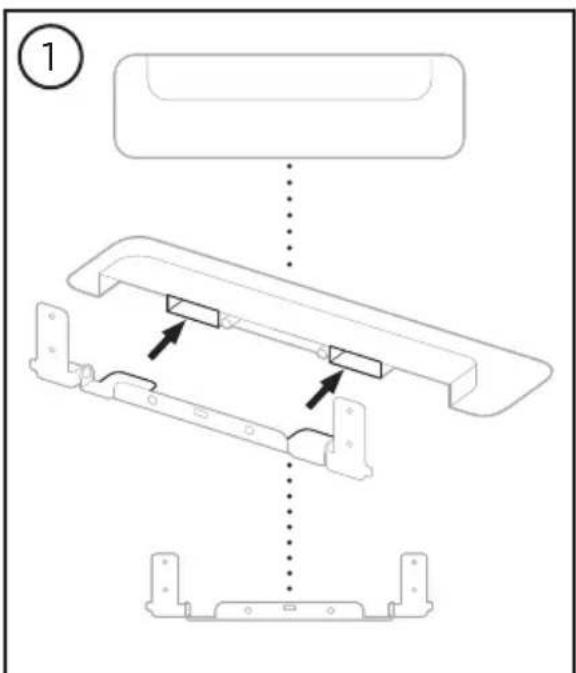

De VB-S op een tafel, plank of tv-meubel monteren 15

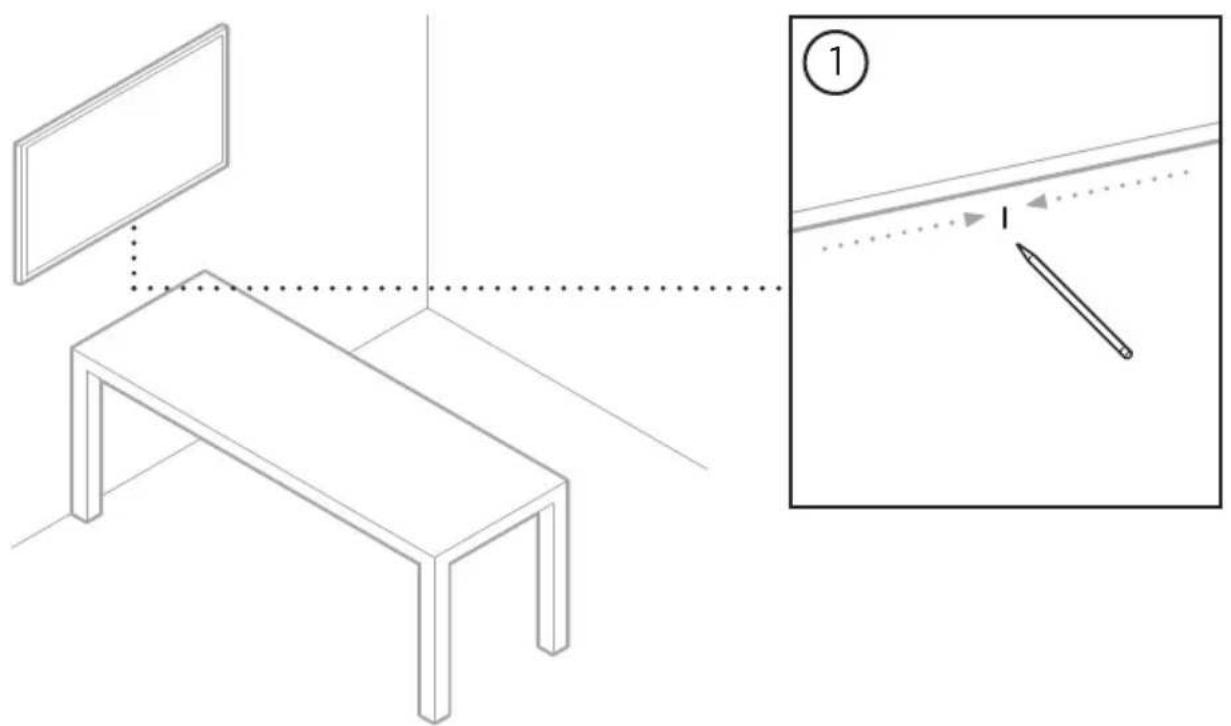

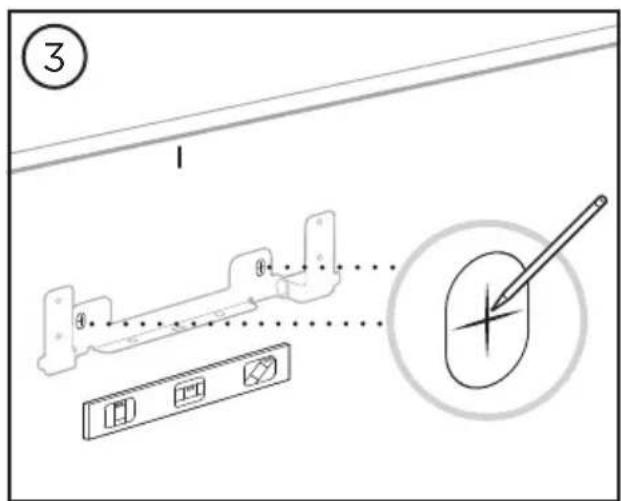

De VB-S aan de wand monteren 16

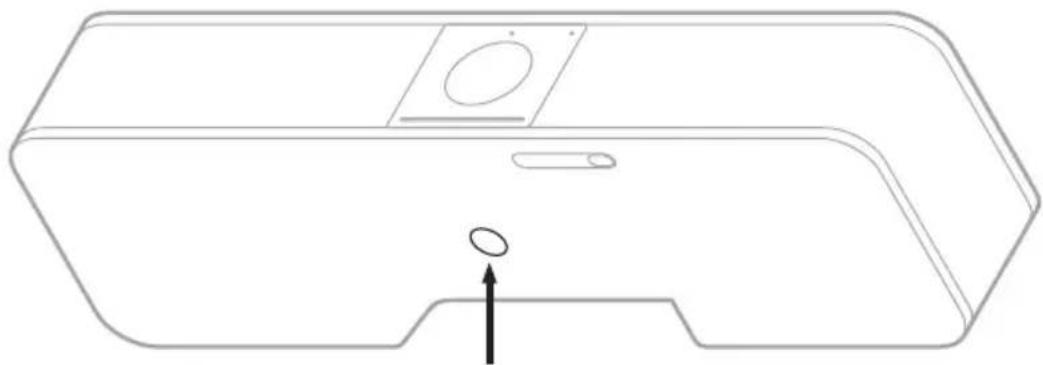

De VB-S op een camerastatif monteren 20

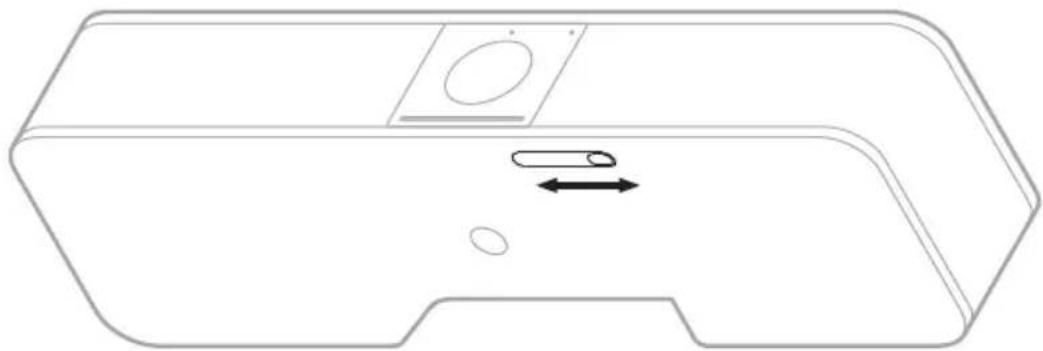

Privacycover voor de camera. 20

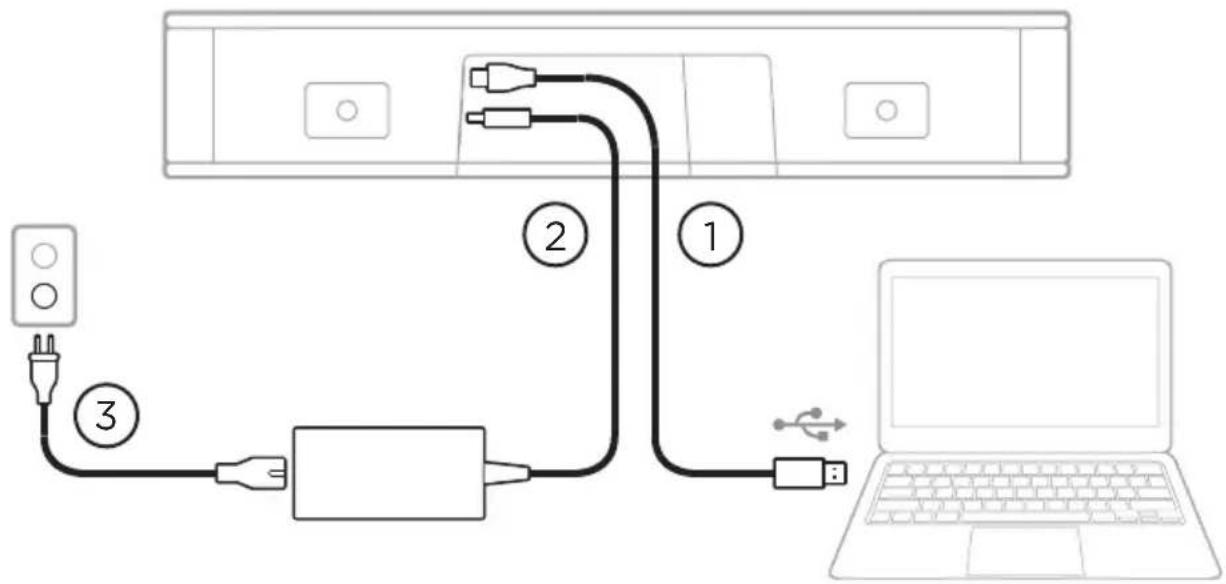

Kabelaansluitingen 21
Kabelbeheer 22

SOFTWAREAPPLICATIES

App en webinterface van Videobar Configuration 24
Videobar Administration-app 26
Videobar Mobile-app 26

PRODUCTGEGEVENS

Panelen 27

Voorpaneel 27

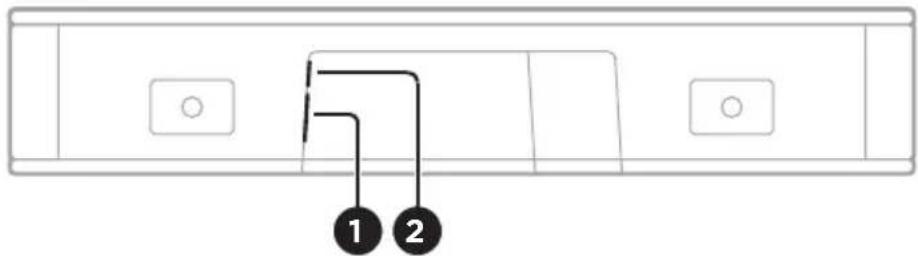

Achterpaneel 27

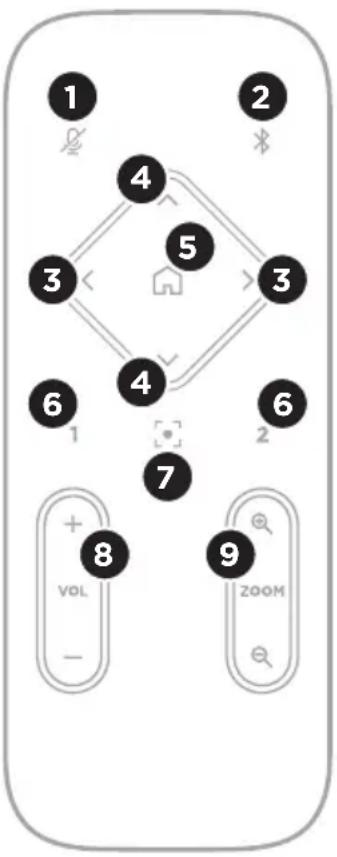

Afstandsbediening 28

Status 29

GEBRUIK

Een vergadering starten 33

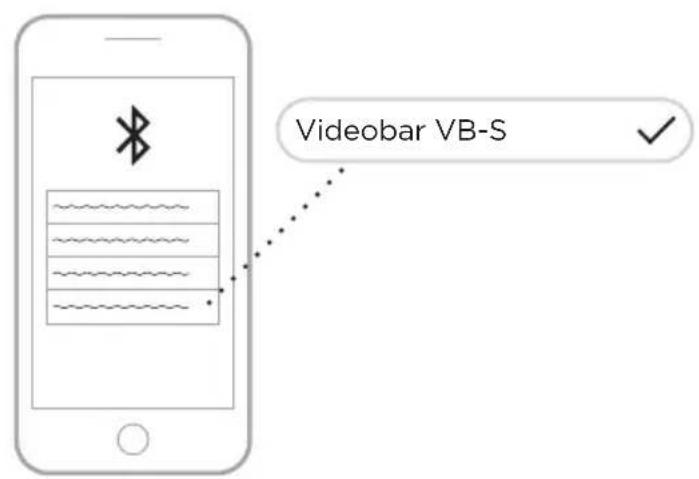

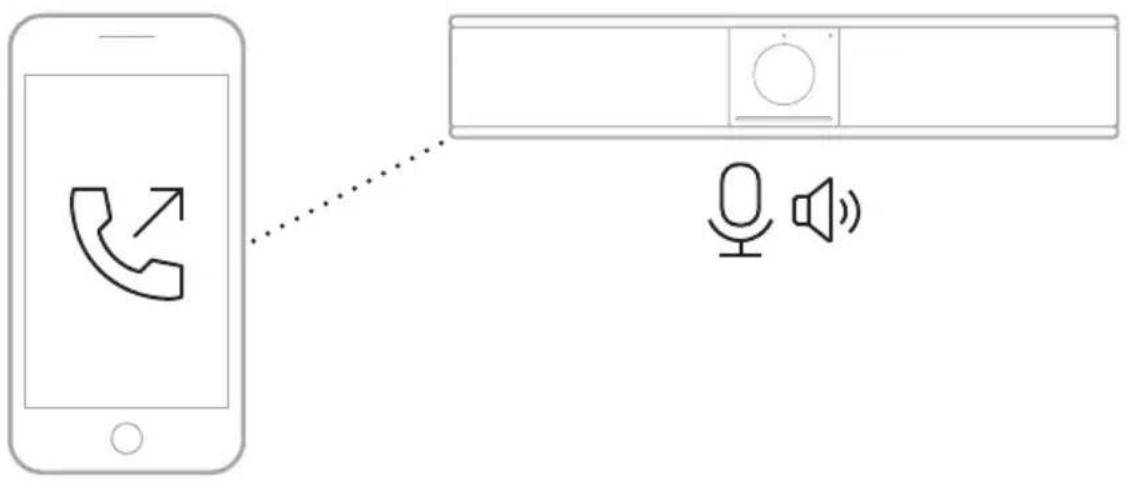

Bellen 34
De camera aanpassen 35

De camera resetten 35
De pan- en kantelhoek en aanpassen 36
De zoomverhouding aanpassen 36

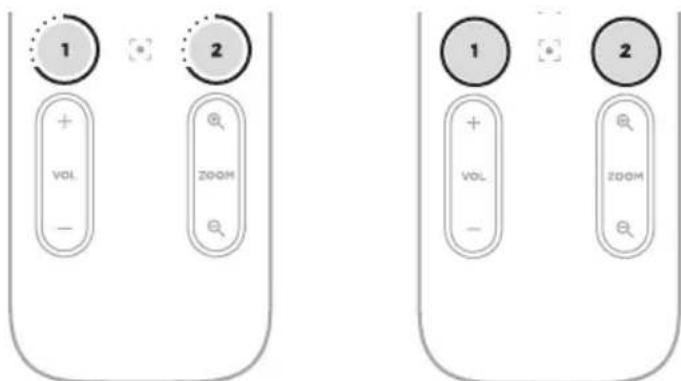

Een preset opslaan en openen 37

1.000 Autoframing in-/uitschakelen 38
Audioniveauausherehen 39

Lokale audio aufspelen 39
Audio van vergadering 39
Audioniveaus aanpassen 40

Bluetooth-apparatenbeheren 41

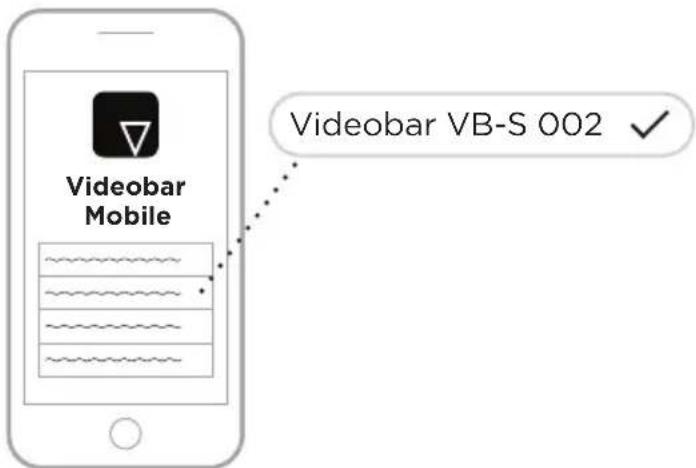

Een Bluetooth-apparaat koppelen met de VB-S. 41
Een Bluetooth-apparaat ontkoppelen van de VB-S. 42

Energieuzinige/stand-bymodus 43

REINIGING EN ONDERHOUD

De VB-S schoonmaken 44
Vervangende onderdelen en accessoires 44
Beperkte garantie 44
Locaties van serienummers 44
De fabrieksinstellungen herstellen 45
Wachtwoord vergeten 45
De software bijwerken 45

PROBLEM OPLOSSEN

Probeer erst deze oplossingen 46

WAT ZITER IN DE DOOS

Inhoud

Videobar VB-S

Voeding

USB-C-naar-A-kabelNetsnoer

USB-A-naar-C-adapter

Murbeugel

Inbussleutel

Tafelstandaard

Muurbeugelschroef (2)

Schroef voor tafelstatief (2)

C
Grote gipsplaatplug (2)

D
Drukpen voor gipsplaatplug

E
Cilinderkopschroef (2)

F
Kleine platkopschroef (2)

G
Kleine gipsplaatplug (2)

Kabelbeheerplaat, schuim en afdekking

Beknopte handleiding Handleiding wandmontage Veiligheidsinstructies

INSTALLATIE

Algemene richtlijnen voor montage

Plaats de VB-S wonneer deze in gebruik is nicht op de voorkant, achechterkant of bovenkant.

Plaats geen voorwerpen op de VB-S.

Plaats de VB-S Niet in de buurt van openingsen van een airconditioning, verwarming of radiator, of bij ventilatoren of andere geluids- of trillingsbronnen.

Om draadloze interferentie te voorkomen, dient u andere draadloze apparatuur op een afstand van 0,3-0,9 m van de VB-S te houden Plaats de VB-S buiten en uit de buurt van metalen kasten, andere audio-/videocomponenten en directe warmtebronnen.

Zorg dat er een stopcontact in de buurt is.

Plaats de VB-S direct onder (bij voorkeur) of boven een beeldscherm met de grille waar de ruimte gericht. Als u de VB-S boven een beeldscherm monteert, zorg er dan voor dat er voldoende luchtstroom uit de ventilatieopeningen van het beeldscherm komt.

Plaats de VB-S voor de Beste geluids- en microloonprestaties Niet in een afgesloten kast of diagonal in een hoek.

Zorg ervoor dat het zitgebied van alle deelnemers aan de vergadering binnen het zichveld van de camera past. Voor een goede werkig van autoframing moeten alle deelnemers aan de vergadering zich in het zichveld bevinden (zie Autoframing in-/uitschakelen (Pagina 38)).

Het zichveld van de VB-S-camera is 115^ horizontal, 81^ vertical.

Zorg ervoor dat de vergaderruimte goed verlicht kan worden tijdens een vergadering.

De VB-S op een tafel, plank of tv-meubel monteren

Voor de Beste prestaties volgt u de volgende aanbevelingen op wanner u de VB-S op een tafel, plank, tv-meubel enz. plaatst:

Raadpleeg eerst Algemene richtlijnen voor montage (Pagina 14).

Plaats de VB-S in het tafelstatief op een stabiele en vlakke ondergrond.

Plaats de voorkant van de VB-S zodanig dat het ondersteunende oppervlak Niet zichtaar is in het beeld van de camera. Zorg ervoor dat de vergaderruimte goed verlicht kan wordenijdens een vergadering.

De VB-S aan de wand monteren

Voor de Beste prestaties volgt u de volgende aanbevelingen op bij het installereren van de VB-S aan een wand:

Raadpleeg eerst Algemene richtlijnen voor montage (Pagina 14).

Wanner u de plaats kiest waar de beugel aan de wand moet worden bevestigd, zorgt u ervoor dat er genoeg ruimte rond de beugel is voor de VB-S:

Er要去 ten minste 3,8 cm vrije ruimte boven de beugel voor wandmontage bijn. Hierdoor kunt u de VB-S erop 'hangen' (stap 6) en de hoek van de VB-S aanpassen. Dit biedt ook voldoende ruimte voor toegang tot de aansluitingen op het中断paneel van de VB-S.

Er要去 ten minste 11,4 cm vrije ruimte onder de beugel voor wandmontage bijn. Hierdoor kunt uijdens de installmentie de VB-S verticaal ophangen om kabels te verbinden en de hoek van de VB-S aan te passen.

De ruimte要去 minimaal 31,8 cm breed়, met de beugel voor wandmontage in het midden. Dit is nodig om ruimte te bieden aan de VB-S plus voor toegang tot de akoestische poort aan de zijkanten van de VB-S (aan beiden+zijden moet 2,5 cm vrij ruimte়).

Gebruik alleen de meegeleverde hardware om dit product aan de wand te bevestigen.

Opmerking: U hebt extra gereedschap nodig.

Opmerking: Lees de meegeleverde Belangrijke veiligheidsinstrumenties voordat u verdergaat.

4

WAARSCHUWINGEN:

Niet bevestigen aan oppervlakken die nicht sterk zijn of die möglichke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Neem bij onduidelijkheden contact op met een professionele installmenter.

De meegeleverde hardware is nicht geschikt voor metselwerk.

Gipsplaat

Houten raamwerk Metalen raamwerk

De VB-S op een camerastief monteren

1/4-20×9mm

Aan de onderkant van de VB-S bevindt zich een gat met 1/4'' -20 UNC-schroefdraad met een diepte van 9 mm.

Als alternatif voor het op een tafelblad of aan de wand monteren van de VB-S kunt u dit schroefgat gebruiken om de VB-S aan een statief of ander bevestigingsmiddel te bevestigen.

Als u dit schroefgat gebruikt, zorg er dan voor dat het bevestigingsmiddel het gewicht van de VB-S kan dragen zonder risico op kantelen of omvallen. Draai de schroef in het schroefgat ook Niet te vast, wat schade kan veroorzaken.

Privacycover voor de camera

Met de privacycover voor de camera=kunt u het zichveld volledig bedekken zonder de lampjes en de lichtbalk te verbergen.

Schuif dekleine schakelaar aan de onderkant van de VB-S (rechts van de camera)
aar links of rechts om de camera af te dekken of te onthullen.

Kabelaansluitingen

1. Sluit de meegeleverde USB-C-kabel aan op de USB-C-poort.

Laat het andere uiteinde van deze kabel op de tafel liggen, zodat de host van de vergadering eenvoudig�ijn computer kan verbinden of ontkoppelen.

Opmerking: Als een computer waarop een vergadering worden gehost alleen USB-C-poorten heeft, sluit u de meegeleverde USB-A-naar-C-adapter aan op het uiteinde van de USB-kabel die met de computer worden verbonden.

1. Sluit de meegeleverde voeding aan op de ingang Power.

2. Gebruik de meegeleverde voedingskabel om de voeding aan te sluiten op een stopcontact. De VB-S worden automaticisch ingeschakeld wanner deze is aangesloten op een voedingsbron.

Er zijn verschillende softwareapps waarmee u de Videobar VB-S=kunt configureren voor optimale prestaties. Zie Softwareapplicaties (Pagina 23) voor meer informatie.

Als u een USB-extender of een USB-hub nodig hebt om uw Videobar VB-S aan te sluiten op een beeldscherm, ga dan maarboseprofessional.com/VB-S voor een lijst met aanbevolen accessoires van derden voor gebruik met de VB-S.

Opmerking: Als u ook eigenaar bent van de Bose Professional Videobar VB1, gezruik dan Niet de USB-kabel die bij de VB1 is geleverd om de VB-S op een computer aan te sluiten. (De USB-kabel van de VB1 is special voor dat model ontworpen.)

Kabelbeheer

Met de meegeleverde kabelbeheerkapkest u alle permanente kabels gegen een wand houden.

F

Kleine platkopschroef (2)

G

Kleine gipsplaatplug (2)

Kabelbeheerplaat, schuim en afdekking

De kabelbeheerkap installeren:

1. Plaats de achechterkant van de kabelkap (het stuk met de schroefgaten) gegen degewenste locatie op de wand.
2. Markeer het midden van de twee schroefgaten op de wand en verwijder de城县.
3. Als er darüber dat deel van de wand een raamwerk zit, boort u twee gaten van 2,4 mm in de wand.

Als er darüber dat deel van de wand geen raamwerk zit, boort u twee gaten van 5 mm in de wand.

1. Als dat gedeelte van de wand geen raamwerk heeft, duwt u de tweekleine gipsplaatpluggen (G) in de wand.
2. Lijn deijkenkant van de kabelkapuit met de schroefgaten.
3. Plaats de tweekleine platkopschroeven (F) in de achterkant van de kabelkap om deze aan de wand te bevestigen.
4. Breng de kabels samen en plaats deze langs de geleider aan de achechter Kant van de kabelkap (tegen de wand).
5. Verwijder de plankstrip van het schuim van de kabelkap.
6. Plaats de schuimstrip stevig op deijkenkant van de kabelkap, naast de samengebrachte kabels.
7. Plaats de Voorkant van de kabelkap over de samengebrachte kabels en het schuim, zodate goed vast komt te zitten.

SOFTWAREAPPLICATIES

U=kunt de Videobar VB-S configureren met drie software applications:

Gebruik de Videobar Configuration-software, die beschikkaar is voor Windows en macOS, of de webbrowser om het apparaat te installeren en configureren.

Functies:

Camera bedienen: pannen, kantelen, zoomen, preset en autoframing

Beheer en configuratie met wachtwoordbeveiliging

Firmware-updates installeren, configuratieprofielen maken en toepassen, Bluetooth- en geavanceerde camera-installingen aanpassen, en meer

U krijgt een melding als er een software-update beschikbaar is voor een Videobar-apparaat

Beschikbaar voor Windows en macOS of via een webbrowser, die biedt alle functionaliteit van de desktopsoftware via een netwerkverbinding

Gebruik de Videobar Administration-software om op afstand een apparaat of apparaten in het hele bedrijf te beheren, meerere apparaten te wijzigen en de apparaatstatus in realtimeeer te gehen.

Functies:

De apparataatstatus bekijken en essentièle functies van al uw Bose Professional Videobar-apparaten bedieren vanaf eén locatie

Firmware-updatesplannenvooralleofalleengeseledeapparaten

Parameters weergeven, bewerken en opslaan per apparaat of groep apparaten

Alle apparaten in het network detecteren; apparaatprofielen make, opslaan en toepassen

Beschikbaar voor Windows

Met de Videobar Mobile mobiele app kan iedereen in de ruimte de Videobar VB-S-installingen bedieren met een smartphone: volume aanpassen, geluid dampen, pannen, kantelen, zoomen en zoompresets en Bluetooth-koppeling regelen.

Functies:

Realtime bediening van volume, dempen, pannen, kantelen, zoomen, preset voor zoomen en Bluetooth-koppeling vanaf uw mobiele apparaat

Maakt gebruik van Bluetooth-koppeling om de Videobar VB-S te detecteren en ermee te communicatoren

Beschikbaar voor iOS en Android

App en webinterface van Videobar Configuration

Ga als volgt te werk om de Videobar Configuration-app maar uw computer te downloaden en te installereren:

1. Ga op uw computeraarboseprofessional.com/VB-S.
2. Download en installer de Videobar Configuration-app.

De Videobar Configuration-app openen en gebruiken om de VB-S te configureren:

1. Sluit uw computer aan op de poort USB-C van de VB-S.
2. Open de Videobar Configuration-app.
3. U krijgt toegang tot de configuratie-instellen van de VB-S voor beheerders door in het navigatiepaneel op het pictogram Administrator (Beheerder) te klikken en het standardwachtwoord in te voeren: Bose123!

Opmerking: We raden u aan het wachtwoord te wijzigen nadat u toegang hebt verkreten.

Toegang krijgen tot en gebruikmaken van de Videobar Configuration-webinterface om de VB-S te configureren via een netwerkverbinding:

1. Verbind uw computer en de VB-S met hetzelfde network. (Raadpleeg de gebruikershandleiding in de Videobar Configuration-app voor meer informatie.)
2. Voer op uw computer het IP-adres van de VB-S in de adresbalk van een webbrowser in en druk op Enter (Invoeren). (U kunt het IP-adres van de VB-S bepalen met behulp van de Videobar Configuration-app via USB of met de Videobar Administration-app, die automatisch VB-S-apparaten op het network detecteert.) De webinterface van Videobar Configuration worden geopend.

Opmerking: In sommige browsers ziet u möglichk een beveiligingswaarschuwing zoals deze:

Onbevoegden proberen möglichk uw geevens van 169.254.32.128 te stelen (bijvoorbeeld wachtwoorden of creditcardgeevens). Leesmeer.

[FOUT: CERTIFICERINGSINSTANTIE ONGELDIG.]

Geavanceerde

Achterkant

Dit is normal en geen beveiligingsrisico. Klik op Geavanceerd. (Als u Niet zeker weet of u een bewerking moet uitvoeren op uw computer, in een webbrowser enz., neemt u eerst contact op met uw IT-/systeembeheerder.)

U ontvangt dan möglichk een verzolgbericht:

Deze server kan nicht bewijzen dat het 169.254.32.128 is. Het beveiligingscertificaat wordt Niet vertrouwd door het besturingsystem van uw computer. Dit worden möglich verroorzaakt door een verkeerde configuratie of door een onbevoegde die uw verbinding anderschept.

Ga venderaar 169.254.32.128(onveilig).

Dit is ook normalaal. Klik op de link Doorgaan maar... om door te gaan maar de aanmeldpagina van de Videobar Configuration webinterface.

Het standardwachtwoord voor de beheerder is: Bose123!

Opmerking: We raden u aan het wachtwoord te wijzigen nadat u toegang hebt verkreten.

Zie de pagina Settings (Instellingen) in de app of webinterface om de gebruikershandleiding voor de app of webinterface van Videobar Configuration te openen.

Videobar Administration-app

De Videobar Administration-app openen en gebruiken om een of meer VB-S-apparaten te configureren via een netwerkverbinding:

1. Verbind uw computer en elke VB-S met hetzelfde netwerk. (Raadpleeg de gebruikershandleiding in de Videobar Administration-app voor meer informatie.)
2. Open de Videobar Administration-app.

Zie de网首页 About Videobar Administration (Over Videobar Administration) in de app om de gebruikershandleiding voor de Videobar Administration-app te openen.

Videobar Mobile-app

De Videobar Mobile-app biedt de functies van de infraroodafstandsbediening op uw mobiele apparaat. De Videobar Mobile-app downloads:

1. Zoek en download de Videobar Mobile-app in de App Store ^SM of in Google Play ^TM .
2. Open de app op uw mobiele apparaat en schakel locatiebepaling in.
3. Maak op uw mobiele apparaat verbinding met de Videobar VB-S.

Zie de pagina Settings (Instellingen) in de app om de gebruikershandleiding voor de Videobar Mobile-app te openen.

PRODUCTGEGEVENS

Panelen

Voorpaneel

1. Statuslampje: Zie Status (Pagina 29) voor meer informatie hierover.
2. Camera
3. Lichtbalk: Zie Status (Pagina 29) voor meer informatie hierover.
4. Bluetooth-lampje: Met dit lampje worden de huidige status van de Bluetooth-verbinding van de VB-S aangegeven:

Knippert langzaam blauw: De VB-S is beschikbaar om te koppelen aan een mobiel Bluetooth-apparaat.

Brandt continu wit: De VB-S is verbonden met een mobiel Bluetooth-apparaat voor gebruik van de Videobar Mobile-app of voor het afspelen van gesprekken en audio.

Uit: Geen Bluetooth-connectiviteit.

Achterpaneel

1. Power: Sluit hierop de meegeleverde voeding aan.

2. USB-C: Verbind每次都 poort met de computer waarop de vergadering worden gezost.

Opmerking: Als u ook eigenaar bent van de Bose Professional Videobar VB1, gezruik dan nicht de USB-kabel die bij de VB1 is geleverd om de VB-S op een computer aan te sluiten. (De USB-kabel van de VB1 is special voor dat model ontworpen.)

Afstandsbediening

De Videobar VB-S heeft een infraroodafstandsbediening waarmee u camera- en volume-installingen kurz aanpassen, de microfoons kurz dempen en de VB-S in de Bluetooth-koppelingsmodus kurz zetten.

Opmerking: Alle functies van de afstandsbediening zijn ook beschikbaar in de softwareapps waarmee u de Videobar VB-S(Intkunt configureren. Raadpleeg Softwareapplicaties (Pagina 23) voor meer informatie.

1. Dempen: Demp de microfoons van de VB-S of hef het dempen op.
2. Bluetooth: Houd deze knop 3 seconden ingedrukt om de koppelingsmodus te activeren. Als er al een apparatusaat is gekoppeld, houdt u deze knop ingedrukt om de verbinding te verbreken.
3. Camera pannen: Druk hierop om de cameraaar links en rechts te pannen (< of >) of houd de knop ingedrukt voor continu aanpassen.
4. Camera kantelen: Druk hierop om de camera omhoog en omlaag te kantelen (A of V) of houd de knop ingedrukt voor continu aanpassen.
5. Startpositie van preset: De camera-installingen voor pannen, kantelen en zoomen (PTZ) terugzetten op de startpositie. De startpositie kan worden gewijzigd in de Videobar Configuration-app.
6. Presets 1 en 2: Druk hierop om preset 1 of 2 voor de camera te selecteren. Houd deze knop ingedrukt om de huidige camera-instelingen voor pannen, kantelen en zoomen (PTZ) op te slaan als preset 1 of 2.
7. Autoframe: Autoframing in-/uitschakelen. Als deutsche functie is ingeschakeld, worden de camerainstellungen voor pannen, kantelen en zoomen (PTZ) automatisch aangepast zodate alle deelnemers.altijd in het zichveld�n.
8. Volume: Volume verhogen of verlagen (+ of -).
9. Camera zoomen: Hiermee verhoogt of verlaagt u de zoomverhouding van de camera (+ of -).

Status

Het statuslampje boven de camera en de lichtbalk onder de camera gezven de status van de VB-S aan.

Weergave Activiteit Systememstatus
	Een Klein gedeelte van de lampjes in het midden van de lichtbalk brandt fel wit. Statuslampje is UIT.	Geen actieve vergadering. De VB-S is ingeschakeld en actief.
	Een Klein gedeelte van de lampjes in het midden van de lichtbalk brandt gedimd wit. Statuslampje is aan.	Geen actieve vergadering. Camera is ingeschakeld.
	De hele lichtbalk brandt continu wit. Statuslampje is UIT.	Vergadering is actief. Camera isuitgeschakeld.
	De hele lichtbalk brandt continu wit. Statuslampje is aan.	Vergadering is actief. Camera is ingeschakeld met autoframinguitgeschakeld.
	Een Klein gedeelte van de lampjes in het midden van de lichtbalk brandt continu wit. Statuslampje is aan.	Vergadering is actief. Camera is ingeschakeld met autoframing ingeschakeld.
Weergave Activiteit Systemstatus
	Het meest linkse lampje op de lichtbalk knippert=eénpeer.	Het volume is met[ein stap verlaagd.
	Het statuslampje kan aan of uit+zijn.
	Een Klein gedeelte van de lampjes aan de linkerkant van de lichtbalk knippert=eénpeer.	Het volume is ingesteld op het laagste niveau.
	Het statuslampje kan aan of uit+zijn.
	Het meestrechtse lampje op de lichtbalk knippert=eénpeer.	Het volume is met[ein stap verhoogd.
	Het statuslampje kan aan of uit+zijn.
	Een Klein gedeelte van de lampjes aan derechterkant van de lichtbalk knippert=eénpeer.	Het volume is ingesteld op het hoogste niveau.
	Het statuslampje kan aan of uit+zijn.
	Alle lampjes in de lichtbalk branden continu rood.(Het statuslampje kan aan of uit+zijn.)	De microfoon van de VB-S is gedempt.
	Een klein gedeelte van de lampjes in het midden van de lichtbalk knippert=eénkerwit en dooftervolgengslangzaam.Statuslampje is uit.	Geen actieve vergadering.De VB-S heeft verbinding gemaaakt met een Wi-Fi-network of heeft een neue audiobron gedetecteerd die is aangesloten op de USB-poort.

Weergave Activiteit Systememstatus

Een Klein gedeelte van de lampjes in het midden van de lichtbalk knippert snel wit.

De VB-S gezelt maar een Wi-Fi-network.

Twee petite gedeeltes van lampjes in de lichtbalk branden continu rood. De rest van de lichtbalk brandt continu oranje.

Het statuslampje isuit.

De VB-S werkt nicht\ haar behoren. Dit kan\ het gevolg zich van een\ verbindingspoopleem\ of een probleem met\ de firmware/software\ Controleer of de VB-S\ op een netwerk is\ aangesloten. (Raadpleeg\ de begruikershandleiding\ in de Videobar

Configuration app of de Videobar Administrationapp voor meer informatie hierover.)

Neem contact op met de technische ondersteuning van Bose Professional als het probleem hiermee Niet is opgelost.

De witte lampjes in de lichtbalk bewegen herhaaldelijk van rechts maar links enervoigens van links maar rechts.

De VB-S is bezig met het downloaden en installeren van een firmware-update. Koppel de VB-S Niet los van het stopcontact of network.

Wanner de update is voltooid,stopt de lichtbalk met het lichtpatroon en laat de VB-S een geluidssignaal horen.

Weergave Activiteit Systememstatus

Een Klein gedeelte van de lampjes in het midden van delichtbalk knippert herhaaldelijk wit. De lampjes gaan verrolgens van het middenaar buiten toe branden tot de hele Lichtbalk continu wit brandt. De lampjes gaan dan uit.

De VB-S worden opniew opgestart nadat de fabrieksinstellungen zich hersteld.

Een Klein gedeelte van de lampjes in het midden van delichtbalk knippert herhaaldelijk paars.

De Videobar Administration-app verzendt een bericht maar de VB-S om het apparaat te identificeren.

GEBRUK

Een vergadering starten

3

Een vergadering starten met de VB-S:

1. Sluit de meegeleverde USB-kabel aan op de VB-S en uw computer. Gebruik de meegeleverde USB-A-naar-C-adapter, indien nodig.
2. Start de vergadering in de vergadersoftware van uw voorkeur.
3. Selecteer in de apparaatinstellenen van uw vergadersoftware Videobar VB-S als het apparaat voor de microloon, speaker en camera.

Bellen

1

2

3

Een oproepplaatsen met de VB-S als speakerphone:

1. Houd op de afstandsbediening de knop Bluetooth gedurende 3 seconden ingedrukt om de VB-S in de koppelmodus te zetten.
2. Scan op uw mobiele apparaat waar beschikbare Bluetooth-apparaten en selecteer de VB-S.
3. Plaats een oproep vanaf uw mobiele apparaat. (Op sommige mobiele apparaten要去 u de VB-S möglichk opnieuw selecteren wanner u deze voor de eerste keer gezebruikt voor een gesprek.)

Het geluid worden automatisch van uw mobiele apparaat maar de speaker en microfoons van de VB-S geleid.

De camera aanpassen

Het statuslampje boven de camera en de Lichtbalk onder de camera goven de status van de VB-S aan. Wanner de camera is ingeschakeld, brandt het statuslampje (als er al dan Niet een actieve vergadering is).

Opmerking: Alle functies van de afstandsbediening zijn ook beschikbaar in de softwareapps waarmee u de Videobar VB-S(Intkunt configureren. Raadpleeg Softwareapplicaties (Pagina 23) voor meer informatie.

Tip: Voor snelle en eenvoudige aanpassingen aan de camera-instellenraden we u aan de Videobar Mobile-app op uw mobiele apparaat tegebruiken. Zie Videobar Mobile-app (Pagina 26).

De camera resetten

Druk op de knop Home op de afstandsbediening om de camera terug te zetten waar de standardinstellungen voor pannen, kantelen en zoomen.

De pan- en kantelhoek en aanpassen

Opmerking: U kurz de pan- en kantelhoek en alleen aanpassen als de camera nicht volledig is uitgezoomd.

Als u de panhoek (links-rechts) van de camera wilt aanpassen, drukt u op de afstandsbediening op een van de knappen voor het pannen van de camera (< of >).

Als u de kantelhoek (omhoog-omlaag) van de camera wilt aanpassen, drukt u op de afstandsbediening op een van de knoppen voor het kantelen van de camera (A of V).

Druk eenmaal op een knop om de camera stapsgewijs aan te passen of houd de knop ingedrukt voor continue aanpassing.

De zoomverholding aanpassen

Als u de zoomverhouding van de camera wilt aanpassen, drukt u op de afstandsbediening op een van de Zoom-knuppen (+ of -).

Druk eenmaal op een knop om de camera stapsgewijs aan te passen of houd de knop ingedrukt voor continue aanpassing.

Een preset opslaan en openen

U kunt deinstallingen voor pannen, kantelen en zoomen van de camera opslaan als preset: Preset 1 of preset 2. Wanner u een opgeslagen preset opent, keert de camera onmiddelijk terug maar de opgeslagen instelleningen voor pannen, kantelen en zoomen.

Een preset opslaan:

1. Pas de instellingen voor pannen, kantelen en zoomenaar wens aan.
2. Houd de knop van de gewenste preset op de afstandsbediening (Preset 1 of Preset 2) 3 seconden ingedrukt. De camera-instellen worden opgeslagen onder deze preset.

Als u een opgeslagen preset wilt openen, drukt u op de gewenste presetknop op de afstandsbediening (Preset 1 of Preset 2). De camera-installingen voor pannen, kantelen en zoomen worden onmiddelijk gewijzigd in de instellenen die zich opgeslagen onder die preset.

Autoframing in-/uitschakelen

Als u autoframing van de camera wilt in- of uitschakelen, drukt u op de afstandsbediening op de knop Autoframe.

Als autoframing is ingeschakeld, past de camera de instellingen voor pannen, kantelen en zoomen automatisch en continu aan, zodat alle deelnemers in de ruimte in het zichveld�. Een Klein gedeelte van de lampjes in het midden van de lichtbalk brandt continu wit.

Opmerking: Als u de instellingen voor pannen, kantelen of zoomen aanpast of Home, Preset 1 of Preset 2 selecteert, worden autoframing automatischuitgeschakeld.

Als autoframing is uitgeschakeld, past u de camera-installingen voor pannen, kantelen en zoomen (PTZ) handmatig aan. De hele lichtbalk brandt ononderbroken wit.

Audioniveaus beheren

De Videobar VB-S heeft drie audio-ingangen: de microfoons, USB-audio en Bluetooth-audio.

De VB-S heeft ook twee audio-uitgangen: de speaker en USB-audio.

De realtime niveaus van al deze signalen zijn zichtaar op het tabblad Meters van de app of webinterface van Videobar Configuration.

Lokale audio afspelen

Muziek of audio via de USB- of Bluetooth-ingang worden afgespeeld via de VB-S-speaker (dicht bij).

Tijdens vergaderingen worden deze USB-audio Nietaar de andere deelnemers (verder weg) verzonden, maar worden Bluetooth-audio die kant opgestuurd als de audio en Bluetooth-audio van de vergadering zich 'overbrugd'. Overbrugging is standard ingeschakeld in de VB-S, maar u kunt deze in- of uitschakelen met de Videobar Configuration-app of webinterface of de Videobar Administration-app (raadpleeg Softwareapplicaties (Pagina 23)).

Audio van vergadering

Na activering van de functie Acoustic Echo Cancellation (AEC) worden de audio van de VB-S-microloon maar de andere deelnemers (verder weg) verzonden via de USBuitgang.

Als lokale audio wirdt verzonden via de USB-ingang, wirdt deze afgespeeld via de VB-S-speaker, maar de AEC-functie onderdrukt de muziek op de VB-S-microfoon voordat deze audioaar het andere eind worden verzonden.

Als u lokale audio maar het andere eind wilt verzenden, deelt u de app voor het afspelen van audio in uw vergadersoftware.

Als u de microfoon van de VB-S wilt in- of uitschakelen, gebruikt u de knop Mute (Dempen) op de afstandsbediening. Wanner de microfoon is gedempt, branden alle lampjes in de lichtbalk continu rood.

Audioniveaus aanpassen

U kunt het volume van de VB-S-speaker aanpassen door de knappen Volume + en op de afstandsbediening te gebruiken, door het volume op de hostcomputer aan te passen of door het volume van de Bluetooth-audio aan te passen. Delichtbalk geeft aan wonneer het volume is verhoogd, verlaagd of ingesteld op het hoogste of laagste niveau. Zie Status (Pagina 29) voor meer informatie.

Deze drie volumeniveaus zijn alkijd gesynchroniseerd, dus als u een van deze niveaus aanpast, worden ook de andere niveaus aangepast.

Opmerking: Alle functies van de afstandsbediening zijn ook beschikbaar in de softwareapps waarmee u de Videobar VB-S(Intkunt configureren. Raadpleeg Softwareapplicaties (Pagina 23) voor meer informatie.

Bluetooth-apparaten beheren

De VB-S kan met een Bluetooth-apparaat tegelijkkertijd worden gekoppeld. De VB1 kan bijvoorbeeld nicht worden gekoppeld met een apparaat via de Videobar Mobile-app en een ander apparaat voor gesprekken of het afspelen van audio.

Het Bluetooth-indicatorlampje op het voorpaneel geeft de huidige status van de Bluetooth-connectivité van de VB-S aan:

Knippert langzaam blauw: De VB-S is beschikbaar om te koppelen aan een mobiel Bluetooth-apparaat.

Brandt continu wit: De VB-S is verbonden met een mobiel Bluetooth apparatus voor gezruik van de Videobar Mobile-app of voor het afspelen van gesprekken en audio.

Uit: Geen Bluetooth-connectiviteit.

De VB-S maakt nicht automatisch opniew verbinding met een eerder gekoppeld Bluetooth-apparaat. Zodra de Bluetooth-verbinding is verbroken (vanwege afstand, opzettelijke verbreking, enz.),要去 u de stappen volgen voor opniew koppelen.

Een Bluetooth-apparaat koppelen met de VB-S

Een Bluetooth-apparaat koppelen met de VB-S voor gesprekken of het afspelen van audio:

1. Hou op de afstandsbediening de knop Bluetooth gedurende 3 seconden ingedrukt om de VB-S in de koppelmodus te zetten. Het Bluetooth-lampje op het voorpaneel van de VB-S knippert blauw.
2. Zoek op uw Bluetooth-apparaat maar andere beschikbare Bluetooth-apparaten en selecteer de VB-S. Het Bluetooth-lampje op het voorpaneel van de VB-S brandt continu wit wanner deze is aangesloten.

De Videobar Mobile-app koppelt uw Bluetooth-apparaat met de VB-S via Bluetooth Low Energy (BLE). De app detecteert automatisch andere VB-S-apparaten in de buurt.

Als u een Bluetooth-apparaat met de VB-S wilt koppelen via de Videobar Mobile-app, opent u de app en selecteert u de gewenste VB-S. Het Bluetooth-lampje op het voorpaneel van de VB-S brandt continu wit wanner deze is aangesloten. (Zie Videobar Mobile-app (Pagina 26) voor meer informatie.)

Een Bluetoothapparaat ontkoppelen van de VB-S

Voer een van de volgende handelingenuit om de verbinding:tussen een Bluetoothapparaat en de VB-S te verbreken:

Schakel de Bluetooth-verbinding op uw mobiele apparaat UIT.

Houd op de afstandsbediening de knop Bluetooth gedurende 3 seconden ingedrukt.

Plaats uw Bluetooth-apparaat weg van de VB-S totdat het zich buiten het bereik van het Bluetooth-siŋaal bevindt (dit kan variëren op basis van de transmissierkte van uw Bluetooth-apparaat en omgevingsfactoren zoals fysieke obstakels of andere signaalinterferentie).

Energiezuinige/stand-bymodus

De energievoorschriften in sommige landen vereisen dat producten zoals de VB-S in de stand-bymodus worden gezet, een energiezuinige bedrijfsmodus die energia bespaart verwijl het product inactief is. Deze energiezuinige modus is standard ingeschakeld in de VB-S, maar u kunt deze functie uitschakelen of opnieuw inschakelen met behulp van de Videobar Configuration-app of webinterface of de Videobar Administration-app (raadpleeg Softwareapplicaties (Pagina 23)).

Opmerking: Als de energiezuinige modus worden uitgeschakeld, verbruikt de VB-Smeer energie wanneer deze Niet actief is.

Als de energiezuinige modus is ingeschakeld:

Als de VB-S is aangesloten op een network, schakelt de VB-S na 18 minutes inactiviteit over op de netwerkgebonden stand-bymodus.

Als de VB-S Niet is aangesloten op een netwerk, heeft de stand-bymodus tweefasen. De VB-S schakelt na 18 minutes inactiviteit over op een energiezuinige modus. Na nog twee eer inactiviteit schakelt de VB-S over op de meest energiezuinige modus. In beiden modi is de Lichtbalk aan de voorzijde van de VB-Suitgeschakeld. Om deze Niet-netwerkgebonden stand-bymodus teactiveren,要去 de VB-S worden losgekoppeld van alle USB-apparaten en要去 de Bluetooth- en Wi-Fi-connectiviteit wordenuitgeschakeld.

Als de energiezuinige modus is uitgeschakeld, schakelt de VB-S Niet over op de stand-bymodus of de netwerkgebonden stand-bymodus.

Bepaalde acties of opdrachten kuren voorkomen dat de VB-S in de stand-bymodus gaat, of kuren de VB-S wee normalaal latent werken door deze uit de standbymodus of de netwerkgebonden stand-bymodus te halen:

Actie of opdracht Voorkomt dat de VB-S in de
	stand-bymodus gaat.	Haalt de VB-Suit de stand-bymodus.
Knuppen Op knappen op de afstandsbediening drukken	✓	✓
USB Apparaat aansluiten op de USB-C-poort	✓	✓
Communicatie van Videobar Configuration	✓
Audio afspelen	✓
Bluetooth	Actieve verbinding	✓
	Audio afspelen	✓
Wi-Fi Communicatie van Videobar Configuration	✓
Communicatie van Videobar Administration	✓

REINIGING EN ONDERHOUD

De VB-S schoonmaken

Het kan nodig+zijn de VB-S regelmatig schoon te make.

Neem de buitenkant af met een zachte, droge doek.

Zorg ervoor dat er geen vocht in de grille of de kabel-/draadverbindingen kommt.

Vervangende onderdelen en accessoires

Reserveonderdelen en accessoires=kunt u bestellen via de Bose Professional-klantenservice. Ga waarboseprofessional.com.

Beperkte garantie

De Videobar VB-S heeft een beperkte garantie. Bezoek unsere website opboseprofessional.com/warranty voor meer informatie over de beperkte garantie.

Locaties van serialnummers

Het seriENUMmer en modelnummer vindt u op hetchyterpaneel van het product.

U vindt het serialummer ook in de app of webinterface van Videobar Configuration of in de Videobar Administration-app (zie Softwareapplicaties (Pagina 23)).

De fabrieksinstallingen herstellen

Als u de fabrieksinstellungen herstelt, gebeurt het volgende:

De lijst met Bluetooth-apparaten die aan de VB-S zich gekoppeld, worden gewist.

De preset van de camera (Home, Preset 1 en Preset 2) worden gewist.

Alle camera-, microfoon- en speakerinstallingen worden teruggezet op de standaardwaarden. (Veel van deze instelleningen zijn geconfigureerd in de Videobar Configuration- of Videobar Administration-software.)

Het beheerderswachtwoord wordt opniew ingesteld op Bose123!

Opmerking: We raden u aan het wachtwoord te wijzigen nadat u dit hebt geset.

Als u alle instellenen van de VB-S wilt herstellen waar de fabrieksinstellenen, houdt u de knop Home en de knop Autoframe op de afstandsbediening tegelijkkertijd gedurende 5 seconden ingedrukt.

Een Klein gedeelte van de lampjes in het midden van delichtbalk knippert herhaaldelijk wit. De lampjes gaan verrolgens van het middenaar buiten toe branden tot de hele Lichtbalk continu wit brandt. De lampjes gaan dan uit. Wanner dit proces is voltooid, worden de VB-S opnieuw opgestart met de fabrieksinstelleningen.

Wachtwoord vergeten

Als u het wachtwoord voor toegang tot de configuratie-instelingen voor de beheerder bent vergeten, moet u de fabrieksinstelingen herstellen om het wachtwoord opnieuw in te stellen (zie De fabrieksinstelingen herstellen (Pagina 45)).

Opmerking: We raden u aan het wachtwoord te wijzigen nadat u dit hebt geset.

De software bijwerken

U=kunt de Videobar Configuration-app en de Videobar Administration-app gebruiken om te controleren op VB-S-firmware-updates en deze installereren. Zie Softwareapplicaties (Pagina 23) voor meer informatie over het downloaden en openen van deze softwareapps.

Als u de VB-S configureert met de Videobar Configuration-webinterface,kest u mogelijk nicht automatisch de firmware controleren of bijwerken vanaf de online server, tenzij uw computer ook is verbonden met internet.

Als u tijdens het gebruik van de webinterface geen toegang hebt tot firmware-updates, voert u een van de volgende handelingen UIT:

Gebruik de Videobar Configuration-app.

Gebruik de Videobar Administration-app.

Download het firmwarebestandrechtstreeksaar uw computer engebruik verzolgens de Videobar Configuration-webinterface om de firmware bij te werken alsof deze een eerdere versie was.

PROBLEMEN OPLOSSEN

Probeer eerst deze oplossingen.

Als u problemen ondvindt met de VB-S, probeer dan eerst de volgende oplossingen:

Controller of de VB-S is aangesloten op voeding.

Controller of alle kabels die op het achterpaneel zich aangesloten goed vastzitten. Zie Kabelaansluitingen (Pagina 21).

Controleer de statuslampjes. Zie Voorpaneel (Pagina 27).

Controller of uw mobiele apparaat Bluetooth ondersteunt.

Controller op beschikbare software-updates van de VB-S. Zie De software bijwerken (Pagina 45).

Houd uw Bluetooth-apparaatDICter bij de VB-S en buiten het bereik van interferentie of obstakels.

Pas het volume aan op de VB-S, de computer, het Bluetooth-apparaat of andere audiobronnen. Zie Audioniveauaus beheren (Pagina 39).

Als het probleem nog Niet is verholpen, die dan de onderstaande tabel voor symptomen van en oplossingen voor veelvoorkomende problemen. Als u het probleem Niet Aunt oplossen, neem dan contact op met de Bose Professionalklantenservice. Ga waarboseprofessional.com.

Probleem Wat te doe
Ik hoor muziek, maararend computer is Nietaangesloten.	Controller of hetBluetooth-lampje continu witbrandt. Als dit het geval is, is hetBluetooth-apparaat maybeijk al gekoppeld aan de VB-S. Houd op de afstandsbediening de knopBluetooth gedurende 3 seconden ingedrukt omhet apparaat te ontkoppelen.
Het geluid is te zicht ofhelemaal Niet hoorbaar.	Mogelijk is het volume te laag ingesteld. Zet hetvolume hoger met:de afstandsbediening van de VB-Suw mobiele Bluetooth-apparaat (als u er eengebruikt)uw vergadersoftware (spekervolume)Als u nog steeds geen geluid hoort, zorg erdan voor dat Videobar VB-S is geselecteerd alsspeaker in uw vergadersoftware.
Het geluid is verrormd. Mogelijk is het volume te hoog ingesteld. Zet het volume lager met: de afstandsbediening van de VB-S uw mobiele Bluetooth-apparaat (als u er een gebruikt) uw vergadersoftware (spekervolume)
Het aanpassen van het volume op是我的 computer heeft geen invloed op het volume van de VB-S.	Op uw computer is de VB-S möglichniet geseleerd als het standardapparaat voor het afspelen van audio (zelfs als uw vergadersoftware goed werkt met de VB-S). Windows: Klik op het speakerpictogram in het systemdvak (op de taakbalk) en selecteer Videobar VB-S als het afspeelapparaat. macOS: Klik op het Apple-pictogram in de linkerbovenhoek van het scherm, selecteer Systeemvoorkeuren, klik op Geluid en klikervoigens op Uitvoer. Selecteer Videobar VB-S in de lijst met apparaten.
Het volumeniveau van是我的 computer of mobiele apparaat is plotseling gewijzigd toen ik是我的 computer of mobiele apparaat aansloot op de VB-S.	Dit is normal. De VB-S synchroniseert automatisch het volumeniveau van alle apparaten wanner deze hiermee verbinding make.
Probleem Wat te doeen
In mijn vergadersoftware worden de Videobar VB-S Niet vermeld als microfoon, speaker of camera.	Wacht ongeveer 30 seconden totdat de computer de VB-S registreert als microfoon, speaker of camera. Als dit nog steeds nicht werk, probeer dan de volgende oplossingen: Controller of de USB-kabel stevig is aangesloten op de computer. Probeer aan te sluiten op een andere USB-poort op uw computer. Controller of de VB-S is ingeschakeld (stevig aangesloten op het stopcontact). Controller of de USB-kabel stevig is aangesloten op de USB-C-poort op het中断paneel van de VB-S. Probeer een korte USB-kabel. Als u ook in het bezit bent van een Bose Professional Videobar VB1, zorg er dan voor dat u de VB-S Niet met de bij de VB1 meegeleverde USB-kabel op een computer aansluit. (De USB-kabel van de VB1 is special voor dat model ontworpen.)
In了我的 vergadersoftware worden een bericht weergegeven dat de video Niet werkt of zich kan worden gestart.	Dit wordt meestal veroorzaakt wonneer de Videobar Configuration-app of een andere Unified Communications-client de camera al gebruikt en bestuurt. Sluit de andere app die de video gebruikt.
Als ik verbinding probeer te makeen met de VB-S via webinterface van Videobar Configuration, worden in了我的 browser een beveiligingswaarschuwing weergegeven.	Dit is normala, aangezien de VB-S geen beveiligingscertificaatieldsed op basis van een dynamisch toegewezen IP-adres. Zie App en webinterface van Videobar Configuration (Pagina 24) voor specifiek instructies. (Als u zich zeker weet of u een bewerking Auntuivoeren op uw computer, in een webbrowser enz., neemt u eerst contact op met uw IT-/systeembeheerder.)
De camera zoomt in ofuit, zelfs als ik deze nichthandmatig aanpas.	Mogelijk is de functie voor autoframingvan de camera ingeschakeld. Druk op deafstandsbediening op de knop Autoframe omdeze functie UIT te schakelen.Sommige vergaderapps hebben een ingebouwdedefctie voor autoframing, waarmee het beeld kanworden bijgesneden of de zoomverhouding vande camera kan worden gewijzigd. Schakel indienmogelijk deze functie UIT in de vergadersoftware.
De camera beweegt veelrond wonneer de functievoor autoframing isingschakeld.	De functie voor autoframing van de camerais mogelijk Niet ingesteld op de Beste modusvoordere vergaderruimte. Gebruik de VideobarConfiguration-app of de Videobar Administration-app (raadpleeg Softwareapplicaities (Pagina23)) om de modus voor autoframing tewijzigen van de modus Individual ('Follow Me') inde modus Group ('Conferencing') of vice versa.Raadpleeg de gebruikershandleiding in de appvoordeer informatie.
Het Bluetooth-lampjeknippert blauw.	Dit is normala. Hiermee wordt aangegeven datde VB-S in de Bluetooth-koppelmodus staat.(De Bluetooth-knop op de afstandsbediening ismogelijk per ongeluk ingedrukt.)
Het Bluetooth-lampjebrandt continu wit.	Dit is normala. Hiermee wordt aangegeven datde VB-S is verbonden met een mobiel Bluetooth-apparaat voor muziek of gesprekken, of met deVideobar Mobile-app.
De lichtbalk is aan. Als de helelichtbalk brandt, is er een actievevergadering.Zie Status (Pagina 29) voor meer informatie.
Het lampje boven dedcameralens brandt continugroen.	Dit is normala. Hiermee wordt aangegeven dat decamera van de VB-S is ingeschakeld. (Als de helelichtbalk wit brandt, is er een actieve vergadering.Als de hele lichtbalk is uitgeschakeld, is er geenactieve vergadering.)Zie Status (Pagina 29) voormeer informatie.
