Producttype	Pneumatische haakse slijpmachine
Merk	Silverline
Model	196512
Schijfdiameter	100 mm
Schijfdikte	6 mm
Schijfboring	16 mm
Onbelaste snelheid	10 000 min⁻¹
Max. werkdruk	6,3 bar
Luchtdebiet	170 l/min
Luchtaansluiting	1/4" BSP (adapters EN 6 en EQ-4 inbegrepen)
Minimale slangdiameter	9,5 mm
Gewicht	1,9 kg
Geluidsdrukniveau	83 dB(A)
Geluidsvermogensniveau	94 dB(A)
Trillingsemissie	1,34 m/s²
Voedingstype	Perslucht
Hoofdfuncties	Slijpen, doorslijpen
Onderhoud	Reiniging en smering met pneumatische olie
Veiligheidsbescherming	Draag gehoorbescherming, oogbescherming, ademhalingsbescherming, handschoenen
Garantie	3 jaar (bij registratie binnen 30 dagen)
Certificering	CE, EN 792-7
Meegeleverde accessoires	Pennensleutel, vorksleutel, hulphandvat, beschermkappen, snelkoppelingen
Geschikte schijven	Slijp- en doorslijpschijven 100 mm
Land van fabricage	Verenigd Koninkrijk (Powerbox)

Veelgestelde vragen - 196512 SILVERLINE

Welk type olie gebruiken voor de smering?

Gebruik alleen olie voor pneumatische apparaten. Gebruik nooit motorolie.

Hoe monteer ik een schijf op de slijpmachine?

Koppel de luchttoevoer los. Zet de spindel vast met de pennensleutel, draai de borgmoer los, plaats de schijf (metalen ringen naar de spindel gericht), draai de borgmoer weer vast zonder te strak aan te draaien en controleer de handmatige rotatie.

Welke luchtdruk wordt aanbevolen?

De maximale werkdruk is 6,3 bar. Overschrijd deze druk niet.

Welke soorten schijven kunnen worden gebruikt?

Schijven met een diameter van 100 mm, in slijp- of doorslijpversie, afhankelijk van het materiaal (metaal, steen). Gebruik geen schijven met een diameter kleiner dan 75% van de nieuwe diameter.

Hoe regel ik de rotatiesnelheid?

De snelheid wordt progressief geregeld met de bedieningstrigger. Druk zachtjes in om te verhogen, laat los om te verlagen.

Wat is de levensduur van de schijf?

Deze hangt af van het gebruik. Vervang de schijf zodra de diameter kleiner is dan 75% van nieuw of als deze beschadigd is.

Hoe onderhoud ik het gereedschap dagelijks?

Koppel de lucht los, giet een eetlepel pneumatische olie in de luchtingang en laat het gereedschap op lage snelheid draaien om de interne onderdelen te smeren.

Wat te doen bij sterke trillingen?

Controleer de montage van de schijf, vervang de schijf indien beschadigd en inspecteer de borgmoer. Als het probleem aanhoudt, laat het dan repareren in een erkend centrum.

Welke beschermingsmiddelen dragen?

Draag een veiligheidsbril, een gehoorbeschermer, een stofmasker, handschoenen en indien nodig een helm.

Hoe werkt de garantie?

Registreer uw product op silverlinetools.com binnen 30 dagen na aankoop om recht te hebben op 3 jaar garantie. Bewaar de originele factuur.

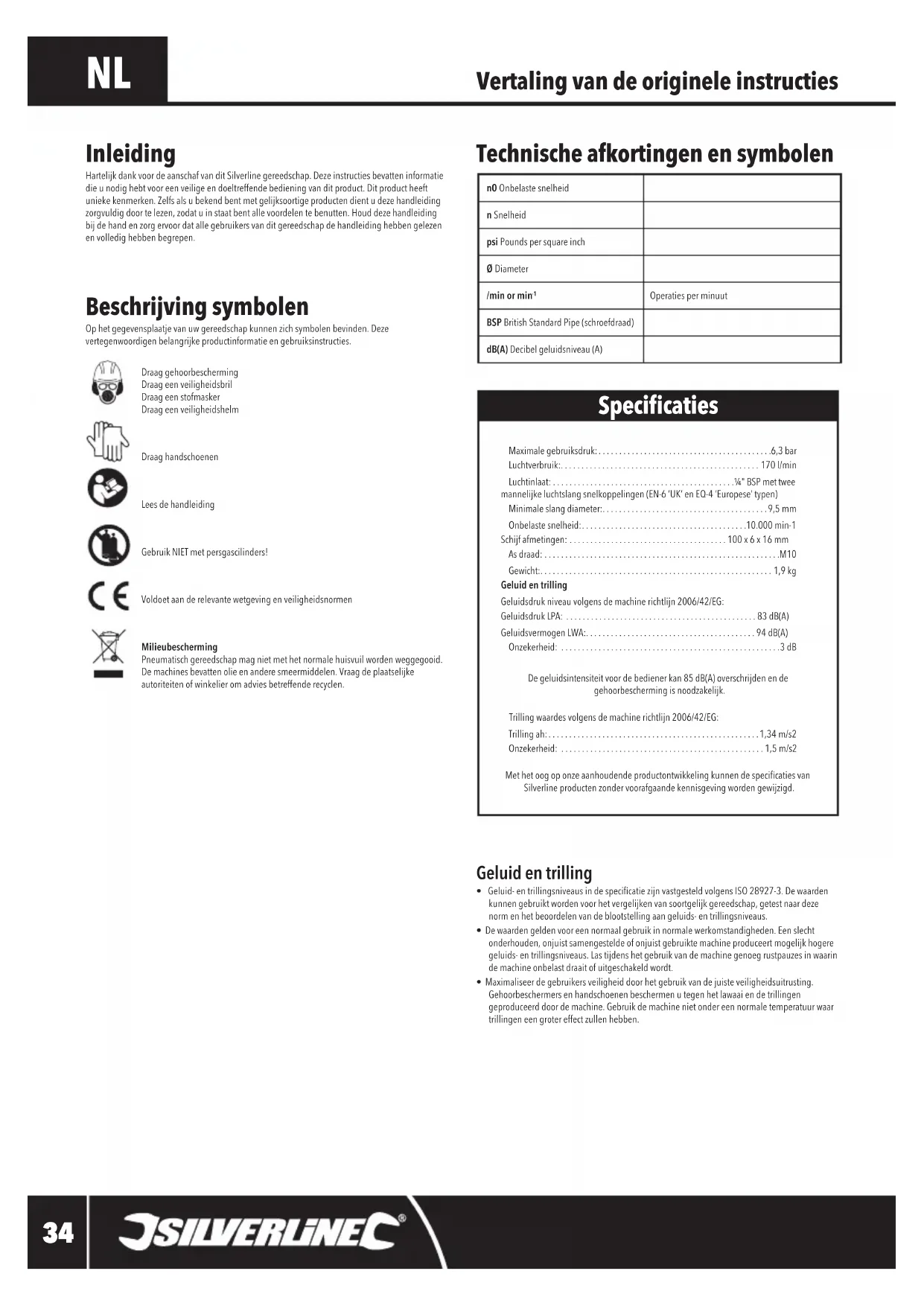

GEBRUIKSAANWIJZING 196512 SILVERLINE

Hartelijk dank voor de aanschal van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebtsoor een veilige en doeltreffende bediendingen van dit product. Dit product heeft uneie kenmerken. Zelfs als u berekend bent met gelijksoorfte producten dient u deze handleiding zorgvuldig door te lezen, zodate u in staat bent alle voordenelen te benutten. Houd deze handleiding bij de hand en zergervoort dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebden begrepen.

Beschrijving symbolen

Op het geveensplaatje van uw gereedschap hunen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstrumenties.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stolmasker

Draag eeneiligheidsheim

Draag handschoenen

Lees de handleiding

Gebruik NIET met persgascilinders!

Voldoet aan de relevante wetgeving en veiligheidsnormen

Milieubescherming

Pneumatisch gereedschap mag nicht met het normale huisvuiil worden weggegooid. De machines bevatten oliie en andere smeermiddelen.Vraag de plaatselijke autoriteiten of winkelier on advies betreffende recyclen.

Maximale gebruiksdruk: 6,3 bar

Luchtverbruik: 170l/min

Luchtinlaat: 14" BSP met twee

hannelijke luchtslang snelkoppelingen (EN-6 UK en EQ-4 Europee' typen)

Minimale slang diameter. 9,5 mm

Onbelaste snelheid: 10.000 min-1

chij afmetingen: 100x6x16mm

As draad: M10

Gewicht: 1,9 kg

eluid en trilling

eluidsruk nivea volgens de machine richtlij 2006/42/EG:

eluidsdruk LPA: 83 dB(A)

eluidsvermogen LWA: 94 dB(A)

Onzekerheid: 3 dB

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescheming is nooodzakelijk.

Trilling waardes volgens de machine richtlij 2006/42/EG:

Trilling ah: 1,34 m/s2

Onzekerheid: 1,5 m/s2

Met het oog op once aanhoudende productontwikkeling hunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.

Geluid en trilling

Geluid- en trillingsniveaus in de specificatie ons yng vastgesteld volgens ISO 28927-3. De waarden kunen gebrukt worden voor het vertigelen van soortgelijk gereedschap, getest naar deze norm en het boordolen van de bloatsteling aan geluids-en trillingsniveaus.
- De waarden gelden voor een normala gebruik in normale werkkomstandigheden. Een slecht onderhoven, onjuist samengelestde of onjuist gebruekte machine produeert mogelijk hogere geluids-en trillingsniveauaas. Las lijdens het gebruik van de machine genoeg rustpauzes in waarin de machine onbelast draait of uitzgeschakeld worden.
Maximaliseer de gebruikers veiligheid door het gebruik van de juiste veiligheidsuitrusting. Gehoorbeschemers en handschoenen beschemmen u tegen het lawaai en de trillingen geproducedoor door de machine. Gebruik de machine Niet onder een normale temperatuar waar trillingen een groter effect zullen hebben.

Geluid

• De geluidsrichtlijn werk geintroduceerd voor de bescherming gegen gezondheids-en veiligheidsrisico door de blootstelling aan geluid gehoorrisico. De richtlij kan gebruikt worden voor het bepalen van geluidsblootstelling en lichamelijke parameters als pick geluidsdruk en dagelijkns wekelijcks blootstellingsniveau. Biedt vooral aandacht aan blootstellingsniveauaus en-duur.
  Vooreer informationetbetrekkingtotdrechtlichen2003/10/EGen2000/14/EGgaatuara de volgende website voorveilighedengezondheip hetwerk-wwosha.europa.eu

Trilling

• De trilling richtlijn 2002/44/EG werden geintroduedeerd voor het beheersen van trillingsniveauaup het werk. De richtlijn geeft machinegebruikers de macht keuzes te makes met betrekkingtot gewerkte uren. Regelmatige gebruikers van machines met hoge trillingsniveauaopen eenhoger risico op gezondhistdproblemen.ISO 28927-3 meet trillingen in drie richtingen watbekend staat als vector meeting.Let er bij het gebruik van machines met hoge trillingsniveauaupst do blootstellingsniveaua niet overschreten worden...Voor meer informatie met betrekkingto dat richtlijn gaat u aan de volgende website vooreilighed en gezondheid op het werkwww.osha.europa.eu

Algemene veiligkeit

• Bij de kans op meervoudige bevaren, leest en begript u de veiligheidsinstructies voor het installereren, gebruiken, repareren, onderhouden, het verwissenelen van accessoires op of het werkden in de buurt van de machine. Doet u dit Niet, dan is de kans opserieuze verwondingen groot.
• De machine hoor alleen door gekwalificierde/getrainde Personen geinstalleerd, aangepast of gebruikt worden
  Modificeer de machine Niet.Modificaties verminderen de efectiviteit van veiligheidsmaatregen en vertrogen het risico voor de gekruiker
• Gooi de veiligeheidsinstructures Niet weg
• Gebruik de machine nicht wanner们都 beschadigd is
• Machines horen regelmatig geinspecteerd te worden om te bevestigen dat de benodigde markingsen van dit ISO 11148 deel leesbaar op de machine gemarkeerd zich. De gebruiker neem wanger nodig contact op met de fabrikant voor het verkrijgen van de juiste markingslables.

WAARSCHUWING: De machine is Niet geschikt voor gebruik door personen met een verminderde mentale of fysiiek bekwaamheid of een gebrek aan ervaring, tenzij de personen worden begeleid of geinstruereeord een persoon verantwoordelijk voor de veilighieid

Rondvliegende gevaren

• Het falen van het werkstuk, accessoires de de machine zelf kan resulteren in rondvliegende delen op hoge sleheid
• Draag te allen tijde gezichtsbescherming. De beschemmingsgraad hoor voor elk gebruik vastgesteld worden
  Bij het gebruik boven het hoofd is het dragen van een veiligheidshelm aanbevolen
  Denk aan de veiligheid van andereen om u heb
  Zorg ervoor dat het werkstuk goed vastgezet is

Verwikkelingsgevaar

• Stikken, scalperen en verwondingen zijn möglich het resultaat wanner losse kleding, sieraden,haar en handsoenen Niet wegheuonden worden van de machine en de accessoires.

Gebruiksgevaren

• Het gebruik van de machine kan de gebruikers handenblootstellen aan bevaren als snij, schuur en brandwonden
• Draag geschichte handschoenen voor het beschemmen van de handen
• Gebruikers horen fysiiek in staat te zijn de machine te hanteren
  Houdt de machine just vast zatat nomale en plotselinge bewegingen met beiden handen onder controle gehonden können worden
  Zorg voor een stevige en gebalanceerde houding
• Laat de start-en-stop hendel in het geval van een stroomstoring los
• Gebruik alleen smeermiddelen, aanbevolen door de fabrikant
• Het dragen van een veiligheidsbril is een must. Het dragen van beschemende handschoenen en kleding is aangeraden
• Inspector de snijtschrift voor elk gebruik. Wonneer de schijf beschadigd, gebroeken of gefallen is gebruikt u deze Niet
  Vermijdt direct contact met de bewegende onderdelen om verwondingen te voorkomen. Draag geschikte handschoenen voor het beschermen van uw handen
• Draag geschichte handschoenen voor het beschemmen van de handen
• Schakel de machine Niet in wanner deze in contact staat met het werkstuk

• Bij het gebruik op plastic of andere Niet-gleidende materialen bestaat de kans op elekrostatische ontlading

• Een potentielle explosieve atmosefer kan ontstaan door stof en damp resulterend uit schuur-of slijpenwerkaamheden

• Gebruik stofontginning- of onderdrukkingssystemen, geschikt voor het te bewerken materialiaal

Gevaar herhaalde bewegingen

Bij het gebruik van de machine ervaart de gebruiker möglichk ongemakken in de handen, armen, schouders of andere delen van het lichaam
- De gebruiker haort tiemens het gebruik van een machine een comfortabele werkhouding aan te houden en bij langere gebruiksperiodes regelmatig van houding te wisselen om ongemak en vermaeideidheid te voorkommen
- Het ervaren van de volgende symptomen hoort Niet negeert te worden: terugkerend ongemak, pijn, tinteling, ontveogelieghed, stilheid en brandend gevoel. De gebruiker hoort de werkgeber te informeren en gezondheidshulp te raadplegen

AccessoireGeVaren

• Ontkoppel de machine van de stroombron voor het verwisselen van accessoires
  Vermijdt contact met de accessoires tijdens en na gebruik,dezijn mogelijk scherp en heet
• Maak enkel gebruik van accessoire maten en typen aanbevolen door de schuurmachinefabrikant
• Gebruik geen accessoires met een maximale gebruikssnelheid, hoger dan de onbelaste能力和 van de machine

Werkplaats gevaren

• Misstappen, struikelen en vallen zijn de grootste werkplaatsongeluk-orzaken. Ben bewust van gladde oppervlakken en bevaren,veroorzaakt door het gebruik van de machine en luchtslangen
• De machine is nicht ontworpen voor gebruik in potentielen explosieve atmosferen en is Niet geisoleergeteigen contact met stroom
• Zorg ervoor dat de werkplaat's vrij is van potentielle gezaven wanner beschadigt door de machine als elektriciteitiskabels, gaseleidingen etc.

Stof en damp gevaren

• Stoffen en dampen zijn schadelelijk voor de gezondheid en leiden möglicht tot gezondheidsproblemen als kanker, zwangerschaps-/geboorteproblemen, astma en/lo huidontsteking. Risicaafwegend en bescherming gegen这点 bevaren bij essentieel
  Risicoafweging bevat de stof als resultaat van het gebruik van de machine en het potentiele gevaar van het bestaande stof
• Gebruik en onderhoud de machine als beschreiben in deze handleiding om stof- en dampuitsstoting te minimaliseren
• Richt de uilaat za dat de stofstoring in de met stof gevulde omgeving geminalisiseerd wordt
• De stof- of dampproductie hoor bij het uitstotingspunt aangepakt te worden
• De interne delen voor stof en dampopvanging, ontginning en onderdrukking horen jeust gebruikt en onderhonden to worden als beschrenven in de instructies van de fabrikant
• Om een onnodige verhoging in stof en dampuistoting te voorkomen selekteert, onderhoud en verwangt u het gereedschap als aanbevolen
• In overeenstemming met uw werkgever draagt u een geschikt stofmasker als voorgeschreven door het gezondheids-en veiligeheidsreglement

Geluidsgevaren

• Bloostesting aan hoge geluids niveaus kan resulteren in piepende en fluitende geluiden in de oren en tevens permanente gehoorbeschadiging verroorzaken. Daarvoort horen deze gewavoren onder contro gehonden to worden.
  Denk waar bij aan het dampen van materielen en het voorkomen van het klinken van het werkstuk
• Gebruik geschichte gehoorbeschemming in overeentemming met de werkgevers instructies en de gezondheids- en veiligheidsvoerschiften
• Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van geluidsniveauaes te voorkomen
• Selecteert, onderhoud en verwangt u het gereedschap als aanbevolen in de handleiding om onnodige verhoging van geluidsniveauaus te voorkomen
• Wonneer de machine is voorzien van een geluidsdemper, zorg er voor dat deze juices functioneert bij het gebruik van de machine

Trilling gevaren

De trillingen die nicht geeliminereerd zijn door het ontwerp en de constructie blijven risicovol. Werkgevers hunken zo de werkkomstandigden vaststellen waarin de werknehmer een risico loopt op blootstelling aan trillingen. Wannever het trilling niveau, verkregen met behulp van ISO 28927-3, neit overeenkomt met het werkkelijke trilling niveau van de machine zali hijkomende informatie verstrekt worden zodat de risico's beoordeeld en behandelt hunden worden

• Bloostelling aan trilling kan de zenuwen en bloedtoevoer in de handen en armen beschadigen
• Draag warme kleding bij het gebruik in koude omstandigeden en houd uw handen warmen droog
  Bij gevoelloosheid, tintelingen, pijn of wit worden van de huid in uw vingers of handen stopt u onmiddelijk met het gebruik van de machine, vertel uw werkgeber en raadpleeg een dokter
• Gebruik en onderhoud de machine als Voorgeschreven in de handleiding om onnodige verhoging van trilling niveaus te voorkomen

Houd de machine met een lichte maar veilige houvast vast waar trillingsniveauaus over het algemeen hoger bij een vaste houvast

Lucht onder druk kan ernstige verwondingen veroorzaken:

• Schakel de luchttoevoeruit, voer luchtdruk in slangen af en ontkoppel het gereedschap van de luchttoevoer wanneer deze nicht in gebruik is, voordat accessoires verwisseld worden en reparaties uilgevoerd worden
• Richt de lucht nooit op uzelf of andere
• Zwegende slangen zijn erg gevaarlijk. Check algtd op beschadigde en losse slangen en aansluitingen
  Bij het gebruik van klauwkopelingen horen vergrendelpinnen en veiligheidskabel gebruikt te worden om slangaansluiting fouten te voorkomen
• Overschrijdt de maximale luchtdruk, weergegeven op het gereedschap, Niet
  Houdl pneumatisch gereedschap nooit bij de luchtslang vast

Veiligheid slijpmachines

• Draag te allen tijde de juiste personoonthje beschemmingsmiddelen. Draag een veiligheidsbril, gehoorbescheming en een stolmasker
• Gebruik de slijpmachine Niet zonder de juste bevestiging van de beschemkappen
• Accessoires horen juist gemonteerd, gebruikten opgeborgen te worden
• Gebruik enkel snijschijven met een plat of verzonken centrum en afmetingen, vermeld in deze handleiding. Het gebruik van ander accessoires of opzetstkuren is uiterst gaavariijk en kan ernstig letselverozaken
• Gebruik het juiste type snij-/slijschijf voor het uit te voeren werk. Kijk op het etiket van de schijf om te zien voor welke werkzaamheden de schijf te gebruiken is
• De maximale spelheid van het bevestigde accessoire hoort te allen tjide hoger te zich dan de maximale spelheid van de machine
• Gebruik geen adapters of slui-tringen om accessoires met onjuste afmetingen passend te make
  Zorg ervoor dat de snij./slijpschijf juisen veilig is gemonteerd. Laat de machine met gemontenteere snij./slijpschijf zonder belasting gedurende 30 Seconden draien voor u met slijpen begint. Indien te veel trillingen optreden,zet u de machine uit en verhept u de trillingen voor gebruik
  Inspecteer uw slijpsteen/schijl voor gebruik. Als de slijpsteen/schij schade vertoont (afbrokkeling, barsten, enz.), GEBRUIK DEZE DAN NIET. Gooi de slijpsteen/schijfweg en verwang.Deze
  Zorg ervoor dat accessoires geschikt voor gebruik. Sormmige accessoires waar zoen van een houdbaarheid datum en moot na verloop Niet gebruikt worden
• Snij /slijschijven mogen Niet in contact komen met water of vet. Wanner u vermoedt dat de schijf tijdens opberging verzwakt is, gebruikt u deleze Niet
  Sijp geemagnesium of legeringen met een hoog magnesiumgehalte
• Probeer niel dieper te lijpen/snijden dan de maximale lijp-/snijdiepie van de schijf
• Houdt de machine stevig vast en zorg ervoor dat afval Niet op de huid en kleding terecht komt
• Accessores blijven na uitschakeling nog enigeijd "doordraaien". Laat het accessoire tot stilstand komen. Probeer het accessoire Niet te stoppen door deze te belasten. Leg de slijpmachine NOOIT neer voordat het accessoire volledig tot stilstand is gekommen
• Een snij-slijschij zal door gebruik verslitten en kleiner worden. Vervang de steen wanner deze teklein wordt voor een gemakkelijk gebruik

Productbeschrijving

1 Handvat
2 Beschemkap
3A
4 Draadflens
5 Sijpschijf
6 Pinsleutel
7 Steeksleutel
8 Hulphandvat
9 Veiligheidspal
10 Nelheidscontrolehendel
11 Shelkoppeling

Intentioneel gebruik

Pneumatische snijmachine, aangedreven door een luchtcompressor, voor het snijden van metaal (bladmetaal, buren/moeren, autopanelen, etc.)

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspector het en zorg dat u met alle kenmerken en functies vertrouwd raakt
• Controller of alle onderdelen aanwezig় en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd়, zorg dan dat deze verwangen worden voor u dit toestel / gereedschap gebrukt.

Voorgebruik

Waarschuwing: Ontkoppel de machine van de stroombron voordat snij-/slijpschijven bevestigt of verwangen worden. Bevestig geen schijven met een lagere onbelaste snelheid dan de onbelaste sleinheid van de machine.

• Alle schijven horen voor gebruik geinspecteerd en gecontroleerd te worden om zeker teijken van een goede gebruiksconditionie. Bij enige twijfel gebruikt u de schijf Niet
• Controller altijd of alle onderdelen/hulpstukken stevig vastzitten en dat draaiende delen de beschermkappen en de machinebehuiing Niet beschadigen
  Houd de machine te allen tijde met bevide handen bij de meegeleverde handvaten vast
• Let erop dat de machincbehuizing tijdens gebruik mogelijk heet worden
• Draag algijd de juiste personlijke beschemmende uitrusting voor de taak die u wilt uitvoeren. Gebruik van de machine vereist gelehoortbescheming, een verilgheidsbril, handschoenen een stofmasker en, indien van toepassing, een helm.

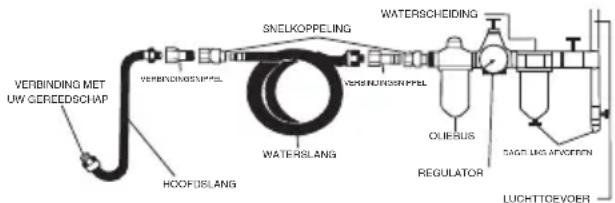

Het bevestigen van de snelkoppeling

Letop: De sleutel is voorzien van twee verzillende koppelingen

EQ-4 - gebruikt in Europa

EN-6-gebruikt in de UK

EQ-4
Europe

• Selecteer de koppeling, passend bij het te gebruiken luchtsysteme en instaleer als beschreven:

• Plaats PTFE-tape (niet inbegrepen) op de schroefdraad van de koppeleling (11). Dit zorgt voor een luchtdichte afsluiting
  Let op: Plaats de tape strak en met de wijzers van de klok mee zatat zich Niet los raakt wanneer de koppeling op de machine worden geschroefd

• Verwijder de beschermende plug van de luchtinlaat

• Draai de snelkoppeling met behulp van een steeksleutel (niet inbegrepen) op de luchtinlaat, aan de onderzijde van het handvat

• Sluit de luchtslang aan, stel de juiste druk in en controller op lekkgages (bijvoorbeeld door het aanbrengen van eenkleine hoeveelheid zeepwater op de buitenzijde van de koppelingen)

• Luchtslangen met een bijpassende rouwelijke snelkoppeling zich op de machine vast te duwen

Het bevestigen van het hulphandvat

WAARSCHUWING: Het hulphandvat (8) hoor te allen tjde bevestigd te jinn.

1. Schroef het handvat met de hand op het bevestigingspunt op deijkenlijke van de behuizing vast
2. Schroef het handvat linksom los

Het bevestigen van een slijpschijf

WAARSCHUWING: Ontkoppel de machine van de luchttoevoer voordat schijven bevestigd of verwisseld worden

Vind de vlakte zijden op de as (3) en koppel.Deze met de steeksleutel (7),zodat de as niet kan roteren
Draai de draadflens (4) met de pinsleutel (6) los
- Neem de draadflans af en gooi de oude schijf weg
- Bevestig een neue schijf met de juiste afmetingen (zie specificaties) op de machine. Laat waar bij op de rotatierichting

Let op: Tenzij anders vermeld staat hoort de metalen ring in het midden van de schijf maar de as toe te wijzen
- Draai de draadflens met de steek-en pinsleutel vast. Zorg dat de flens Niet beschadigd of verwormd is

WAARSCHUWING: Een beschadigde flens oelent een ongelijke druk op de schijf uit wat kan resulteren in het breken van de schijf

WAARSCHUWING: Draai de schijf nooit overmatig vast. De draairichting voorkomt het losdraien van de bout
- Draai de schijf met de hand rond om te controeren of deze goed vast zit en juist is uitgelijnd

Aansluiting van de luchttoevoer

Dit gereedschap hoor aangesloten te worden op een schone en droge luchttoevoer, met een interne olic en water scheider

• Laat de luchtdruk Niet boven het maximum reiken (zie specificatie details)
  Zorg dat het water dagelijks uit de luchttoevoer worden afgevoerd
  Zorgervoordatudjuisteonderdelen(slangen,bevestigingsonderdelen,etc.)heeftvoortgete gebruik van de benodigledluchtdruk

Het stellen van het vermogen

• De slenelheid van de machine kan aangepast worden door het verhogen of verlagen van de luchtdruk op de luchttoevoer
  Tijdens het gebruik van de machine kan de slelheid aangepast worden met de slelheidscontrole trekker (10)

Gebruik

Schakel de machine Niet in wanner de schijf in contact staat met het werkoppervlak. Laat de motor op volledige slenlheid komen voordat u die machine belast. Laat de motor volledig tot stilstand komen voordat u de machine neerlegt. Houdt de machine te allen tjnde met beiden handen bij de handvaten vast

Let op: Oefen Niet teveel druk op de machine uit. Overmatige druk resulteert net in een snelle materiaalverwijdering, maar in een snellere slijtage van de snijschijf en de machine

WAARSCHUWING: Dit is enkel en snijmachine. Gebruik de machine Niet zijwaarts voor slijptoepasseningen

1. Houde machine bij het handvat (1) vast en draai hem zodat de open zijde van de beschemkap (2) van u af wijst. Uw duirm valt om het handvat en uw vingers liggen op de snelheidsregelaar (10).
2. Ontgrendel de veiligheidspal (9) en knijp de trekker naar het handvat toe

3. De snijschijf (5) beginn nu te draaien. Knijp de trekker verder in om de snelheid te verhogen

4. Wanneer de schijf op de gewenste slenelheid draait kutu met het sjiden beginnen

WAARSCHUWING: Aan het begin van het snijden worden dit machina aan deijkant geduwd. Zong voor een goede grip zodat u deze ijwaartse kracht kutengwerken

1. Tijdens het snijden hoor het alval van uw af te vliegen
2. Om de machine te stoppen haalt u het wieiuit het materiaal, laat u de trekker los en laat u de veiligheidspal inschaken

Let op: Laat de machine Niet voor langere periodes onbelast draieren.

WAARSCHUWING: Pneumatische machines bevatten möglichk achtergebleven luchtdruk. Verwijder\ deze luchtdruk nadat de luchttoevoer is uitgeschakeld

Slijpen

• Gebruik enkel schijven die special j aanontworpen aanoor voor sliptoepassingen. Steen en metaal slijpschijven aanen niet uitwisselbar, gebruik de juiste schijf voor de juiste toepassing
• Houdt het gereedschapijdens het slijpen in een hoek van ongeveer 15 tot 30 graden op het werkkoppervlak (Fig. B)

Let op: Oefen nicht al te veel druk op de machine uit. Een overmatige druk zorgt Niet voor een efficiente materiaalverwijdering, maar resulteert in een snelle schijf en motor slijtage

Snijden

• Gebruik erkel schijven die spezial zijn ontworpen zijn voor snijtjaepassingen. Steen en metaal slijpschijven zijn nicht uitwisselbaar, gebruik de juiste schijf voor de juiste toepassing
• Gebruik geen snijschijven voor slijpwerkzaamheden. En verbrijzelde schijf producesiert möglichk rondwiegende delen wat de gebruiker en omstanders series kan verwonden
• Houd de machine tijdens geleuk in een constante hoek en oefen geen zichwaartse druk op de schijfuit. De schijf blokeert möglich in de snee wat leidt tot verbrijzeling van de schijf

WAARSCHUWING: Oelen niel et al te veel druk op de machine uit. Een overmatige druk zorgt niet voor een efficientere materiaalverwijdering, maar resulteert in een snelle schijf en motor slijtage

Let op: De schijf za tijdens gebruik slijten wat de diameter van de schijf verminder. Een Kleinere schijf zorgt voor een groter slep last de motor. Om schade aan de machine te voorkomen gebruikt u enkel schijven met een maximale slijtag van ongeveer 25%

Accessoires

• Accessoires als snijschijven (633551) zijn verwkrijngbaar bij uw Silverline handelaar. Reserve onderdeningen verwkrijngbaar bij uw Silverline handelaar of via www.toolsparesonline.com

Onderhoud

WAARSCHUWING: Verwijder de stekker uit het stopcontact voordat u enig onderhoud of schoonmaak uitvoert.

Schoonmaken

• Houd uw machine schoon. Zorg ervoor dat afval zich nicht ophoopt op de onderdelen van het gereedschap. Verwijder stof en vuil en zorg ervoor dat de ventilatiegaten nooit verstopt raken. Gebruik een zachte borstel of een droge doek om de machine te reinigen. Gebruik zo möglichzuivere, droge perslucht om door de ventilatiegaten te blazen.
  BELANGRIJK: Er is maar weinig wat fout kan gaan met uw pneumatisch gereedschap. Wanneer uw machine Niet werkst is vierze en natte lucht en het Niet opvolgen van de onderhoud instructies vaak de oorzaaar

DAGELIJKS ONDERHOUD: Verwijder het gereedschap van de luchttoevoer, giet eenkleine hoveelheid olic in die luchtinlaat en laat de machine oplage snelheid roteren, zodat het internet mechanisme goed worden gesmeerd

• Wanner de machine in constant gebruik is of wanner deze in lange periodes gebruikt wordt, hoort u een combi filter/smeer middel te monteren. U hoort te allen tijde een luchtfilter aangesloten te hebben op de machine
• Gebruik gereedschapsolie. GEBRUIK ONDER GEEN ENKELE VOORWAARDEN NORMALE MOTOROLIE
• Wanner u de instructies Niet op volgt, kan dit resulteren in een ongelidge garantie

Contact

Voor technische ondersteuning of voor reparatieadvies, gelieve contact op te nemen met de hulplijn op ([phone]

Web: silverlinetools.com/en-GB/Support

Adres:

Powerbox

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ,Verenigd Koninkrijk

Opberging

• Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op.

Verwijdering

• Pneumatische machines mogen nicht met uw huishoudelijk afval worden weggegooid
• Pneumatische machine bevatten möglichk sporen van olie en andere smeermiddelen
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van pneumatisch gereedschap

Probleemopsoring

Probleem Mogelijk oorzaak Oplossing
De machine werkt op een lage snelheid	Onjuiste druk Stel de juiste luchtdruk in
	Vuil in het mechanisme Giet olie in de luchtinlaat als beschreven in de onderhoudsparagraaf
	Lucht verstopping Knijp de trekker in korte stoten in
	Lucht lekkege Controleer alle aansluitingen en de slang op lekkekages en draai koppelingen vast met het gebruik van PTFE-tape
	Verstopping in de luchtfilter Verwijder de snelkoppeling en maak de filter schoon
De machine loopt vast	Vuil of roest in het mechanisme Probeer oplossingen 'De machine werkt op een lage snelheid'
	Vuil of roest in het mechanisme Kloplicht op de machine met een zachte hamer
	Vuil of roest in het mechanisme Roteer het mechanisme handmatig met de machine ontkoppeld van de luchttoevoer
Hevige trillingen wonneer de machine is ingeschakeld	Onjuist bevestigde schijf Verwijder de schijf, controller op beschadiging en monteer
	Beschadigde schijf (breuken, deformatie, splinters) Vervang de schijf
	Beschadigde flens Vervang de flens
	Gebogen as Laat de machine repareren bij een geautoreerd service center
De machine stopt nicht wonneer de trekker losgelaten worden	Koppelventiel O-ring of zitting beschadigt Laat de machine repareren bij een geautoreerd service center
Wonneer bovenstaande oplossingen Niet werknen neemt u contact op met de verkoper of een Silverline service center

Silverline Tools Garantie

Dit Silverline product komt met 3aar garantie.

Registree dit productinoxen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3aar garantie. De garantieperiode beginp op die datum van aankoop op het ontvangstbewjs.

Het gekochtete product registrieren

G anaar: silverlinetools.com, kies Registration (registration) en voer het volgende in:

Uw personlijk gegevens

• De gevevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantiepi erode gaat in vanaf de datum van aankoop op het ontvangstbewij.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit producten 30 dagen van de aankoopdatum een fouf heeft, breng het dan maar de winkelier waar u het hebigt gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunst om een十几年e wragen of om uw geld terug.

Als dit product na deperiode van 30 dagen een foutheft,stuur het dan maar:

U moet het originele ontvangsbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fouit die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden nicht vergoed. De geretourneerde items要去en voor de reparatie in een redelijk schon en veilige staat verkeren en要去en zorgvuldig worden verpakt om schade en letselijdens het vervoer te voorkomen. Ongeschakte en onveilig leveringen kannen worden afgewezen.

Al het werk wordenuitgevoerd door Silverline Tools of een officièle reparatieienst.

De garantiperiode wordt Niet door de reparatie of verwangin van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verhulpen door middel van Gratis reparatie van het gereedschap (exclusief verzendingskosten) of door verwonging door een gereedschap in perfecte staat van werkung.

De ingehouden gereedschappen of onderdelen die zich verwangen, worden het eigendom van Silverline Tools.

De reparatie of verwangting van het product onder garantie zich voordelen die bijkomstig zich aan uw wettelijk rechten als consument, en hebbenaar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits waar tevredenheid van Silverline Tools kan worden vastgestedt dat de gebrenket het gezolg zijn van defecte materialen of fabrieksfluten binnen de garantieteperiode.

Onderden die nicht meer verwirrigbaar zich en die nicht meer worden vervaardigd worden door Silverline Tools verwangen door een functionele verwangng.

Gebruik van dit product in de EU.

Wat Niet is gedekt:

Silverline Tools geeft geen garantie op reparations als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De verwangting van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzlichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normala huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installment (behaviour wanner geinstalleerd door Silverine Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officièle reparatiédiensten.

Behalve claims voor hetrecht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline Tools

Verklaart dat

Deze verwklaring wordt verstrekt onder de volledige verantwoerdelijkheid van de fabrikant.

Het hierboven beschrenve voorwerp is conform de desbetreffende communautaire

Beschrijving: Pneumatische haakse slijpmachine

Voldoet aan de volgende richtlijnen:

Machinerichtlijn 2006/42/EG

EN792-7:2001+A1:2008

Keuringsinstantie: Intertek Testing Services, Shanghai, China

De technische documentatione worden bijgehonden door: Silverline Tools

Datum: 13-06-13

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059. Geregistreed adres: Powerbox,

Boundary Way, Lufton Trading Estate, Yevil, Somerset BA22 8HZ, Veneregid Koninkrijk

Wprowadzenie
