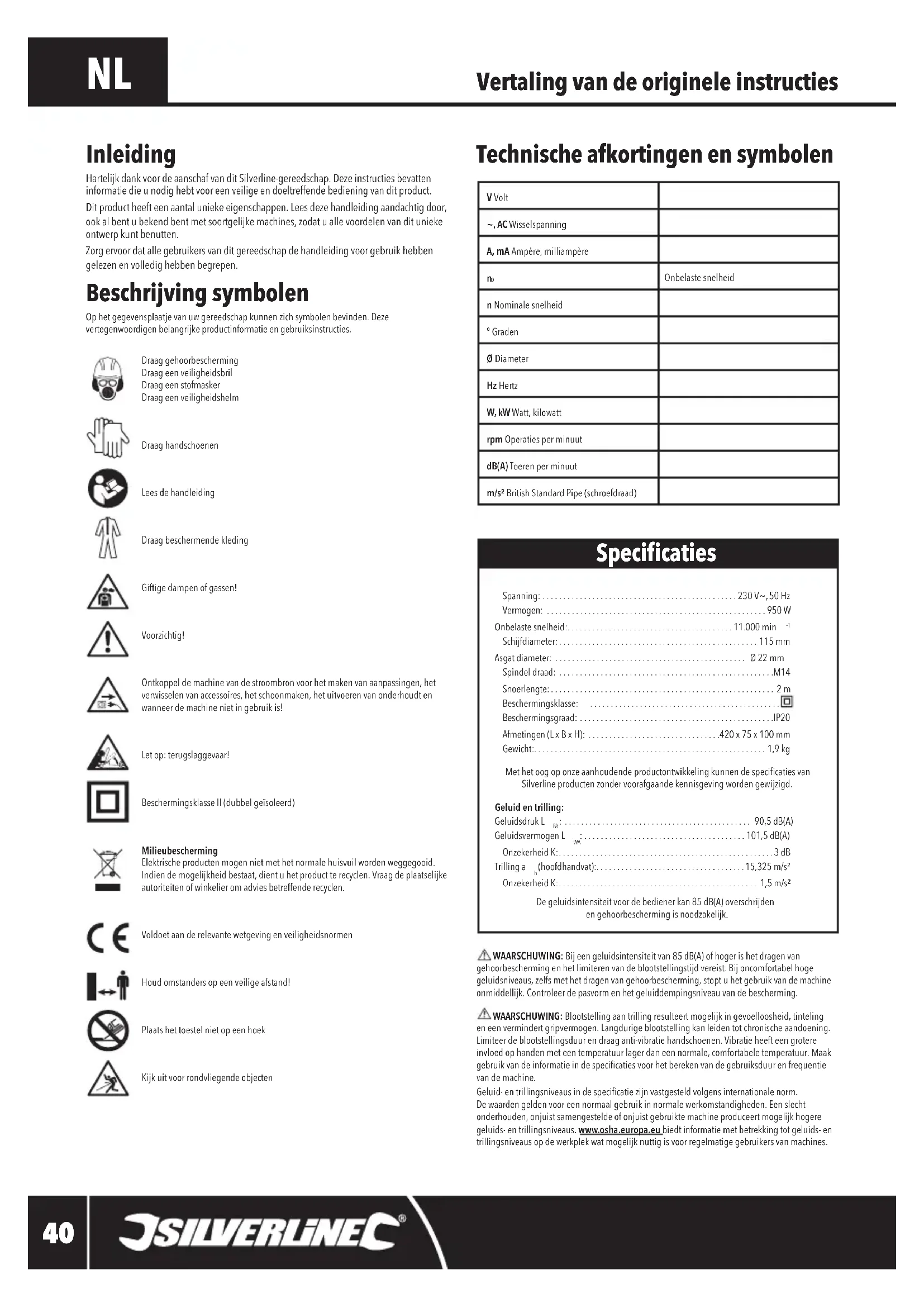

GEBRUIKSAANWIJZING 563709 SILVERLINE

(hoofdhandvat):....................................15,325 m/s² Onzekerheid K:................................................ 1,5 m/s² De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en gehoorbescherming is noodzakelijk. Specicaties WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescherming en het limiteren van de blootstellingstijd vereist. Bij oncomfortabel hoge geluidsniveaus, zelfs met het dragen van gehoorbescherming, stopt u het gebruik van de machine onmiddellijk. Controleer de pasvorm en het geluiddempingsniveau van de bescherming. WAARSCHUWING: Blootstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een vermindert gripvermogen. Langdurige blootstelling kan leiden tot chronische aandoening. Limiteer de blootstellingsduur en draag anti-vibratie handschoenen. Vibratie heeft een grotere invloed op handen met een temperatuur lager dan een normale, comfortabele temperatuur. Maak gebruikvandeinformatieindespecicatiesvoorhetberekenvandegebruiksduurenfrequentievan de machine.Geluid-entrillingsniveausindespecicatiezijnvastgesteldvolgensinternationalenorm.Dewaardengeldenvooreennormaalgebruikinnormalewerkomstandigheden.Eenslechtonderhouden, onjuist samengestelde of onjuist gebruikte machine produceert mogelijk hogere geluids- en trillingsniveaus. www.osha.europa.eu biedt informatie met betrekking tot geluids- en trillingsniveausopdewerkplekwatmogelijknuttigisvoorregelmatigegebruikersvanmachines. Beschrijving symbolen Ophetgegevensplaatjevanuwgereedschapkunnenzichsymbolenbevinden.Dezevertegenwoordigenbelangrijkeproductinformatieengebruiksinstructies.Draag gehoorbescherming Draag een veiligheidsbril Draag een stofmaskerDraag een veiligheidshelmDraag handschoenenLees de handleidingDraag beschermende kledingGiftige dampen of gassen!Voorzichtig!Ontkoppel de machine van de stroombron voor het maken van aanpassingen, het verwisselenvanaccessoires,hetschoonmaken,hetuitvoerenvanonderhoudtenwanneerdemachinenietingebruikis!Let op: terugslaggevaar!Beschermingsklasse II (dubbel geïsoleerd)Milieubescherming Elektrischeproductenmogennietmethetnormalehuisvuilwordenweggegooid.Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteitenofwinkelieromadviesbetreffenderecyclen.VoldoetaanderelevantewetgevingenveiligheidsnormenHoud omstanders op een veilige afstand!Plaats het toestel niet op een hoekKijk uit voor rondvliegende objecten Inleiding Hartelijk dank voor de aanschaf van dit Silverline-gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product.Dit product heeft een aantal unieke eigenschappen. Lees deze handleiding aandachtig door, ook al bent u bekend bent met soortgelijke machines, zodat u alle voordelen van dit unieke ontwerpkuntbenutten.Zorg ervoor dat alle gebruikers van dit gereedschap de handleiding voor gebruik hebben gelezen en volledig hebben begrepen. Vertaling van de originele instructies V Volt~, AC WisselspanningA, mA Ampère, milliampère

silverlinetools.com Leesvoorgebruikdezehandleidingenalleetikettenophetgereedschapzorgvuldigna.Bewaar deze handleiding bij het product voor toekomstig gebruik. Zorg ervoor dat iedereen die dit product gebruikt, de handleiding heeft doorgenomen. Zelfsindienhetgereedschapwordtgebruiktvolgensdeaanwijzingen,ishetonmogelijkomalle risicofactorenteelimineren.Weesdusvoorzichtig.Gebruikditgereedschapnietalsutwijfeltaande juisteenveiligegebruikswijze. Algemene veiligheid voor elektrisch gereedschap WAARSCHUWING: Lees alle bediening- en veiligheidsvoorschriften. Het niet opvolgen van alle voorschriften die hieronder vermeld staan, kan resulteren in een elektrische schok, brand en/of ernstig letsel. Bewaar deze voorschriften voor toekomstig gebruik. De term “elektrisch gereedschap” in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op het netwerk is aangesloten (met een snoer) of met een accu wordt gevoed (snoerloos).

1) Veiligheid in de werkruimte

a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken. b) Werk niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonken teweeg die stof of dampen kunnen doen ontbranden. c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door aeiding kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De stekkers van het elektrische gereedschap moeten passen bij het stopcontact. Pas de stekker niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten vermindert het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard wordt. c) Laat elektrisch gereedschap niet nat worden. Wanneer elektrisch gereedschap nat wordt, neemt het risico op een elektrische schok toe. d) Beschadig het snoer niet. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een beschadigd of in de knoop geraakt snoer verhoogt het risico op een elektrische schok. e) Wanneer u elektrisch gereedschap buiten gebruikt, maak dan gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis om het risico op een elektrische schok te verminderen. f) Indien het onvermijdelijk is om elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlekschakelaar (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf alert en gebruik uw gezonde verstand wanneer u elektrisch gereedschap bedient. Gebruik het elektrische gereedschap niet wanneer u vermoeid bent of onder invloed bent van drugs, alcohol of medicijnen. Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig letsel. b) Maak gebruik van persoonlijke bescherming. Draag altijd een veiligheidsbril. Passende bescherming voor de omstandigheden, zoals een stofmasker, niet-slippende veiligheidsschoenen een helm of gehoorbescherming, vermindert het risico op persoonlijk letsel. c) Zorg ervoor dat het apparaat niet per ongeluk wordt gestart. Controleer of de schakelaar in de ‘uit’-stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten van elektrisch gereedschap op het netwerk met de schakelaar ingeschakeld kan tot ongelukken leiden. d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden tot letsel. e) Reik niet te ver. Blijf altijd stevig en in balans staan. Zo houdt u meer controle over het elektrische gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren kunnen vast komen te zitten in bewegende delen. g) Als er onderdelen voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderdelen kan het risico op stof gerelateerde ongelukken verminderen. h) Laat vertrouwdheid door het veelvoudig gebruik van gereedschap u niet zelfgenoegzaam maken en negeer nooit de veiligheidsprincipes. Een roekeloze handeling kan in een fractie van een seconde een ernstige verwonding veroorzaken.

4) Gebruik en onderhoud van elektrisch gereedschap

a) Forceer elektrisch gereedschap niet. Gebruik elektrisch gereedschap dat geschikt is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap werkt beter en veiliger op een passende snelheid. b) Gebruik het elektrische gereedschap niet als de schakelaar van het apparaat niet in- en uitschakelt. Elektrisch gereedschap dat niet bediend kan worden met de schakelaar is gevaarlijk en moet gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u instellingen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap. d) Berg elektrisch gereedschap dat niet in gebruik is op buiten bereik van kinderen. Laat mensen die niet bekend zijn met het elektrische gereedschap of met deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers. e) Onderhoud uw elektrisch gereedschap. Controleer op foutieve uitlijning of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werking van het elektrische gereedschap zou kunnen beïnvloeden. Indien het elektrische gereedschap beschadigd is, moet u het laten repareren voordat u het weer gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe messen slaan minder snel vast en zijn gemakkelijker te bedienen. g) Gebruik het elektrische gereedschap, de accessoires en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specieke type elektrisch gereedschap, en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen van die waarvoor het apparaat bestemd is, kan leiden tot gevaarlijke situaties. h) Zorg dat de handvaten en grepen droog, schoon en vrij van olie en vet zijn. Glibberige handvaten en grepen zijn niet veilig te gebruiken en zorgen voor minder controle in onverwachte situaties.

a) Laat uw elektrische gereedschap onderhouden door een gekwaliceerde vakman en gebruik alleen identieke vervangstukken. Zo bent u er zeker van dat de veiligheid van het elektrische gereedschap gewaarborgd blijft. Algemene waarschuwingen voor slijpen, schuren, borstelen en snijden a) De machine is bestemd voor gebruik als slijpmachine, schuurmachine, borstelmachine en snijmachine. Neem alle waarschuwingen, aanwijzingen, afbeeldingen en gegevens die u bij de machine ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn. b) De machine is niet geschikt voor polijstwerkzaamheden. Toepassingen waarvoor de machine niet is voorzien, kunnen gevaren en verwondingen veroorzaken. c) Gebruik uitsluitend accessoires dat door de fabrikant speciaal voor de machine is voorzien en geadviseerd. Het feit dat u het accessoires aan de machine kunt bevestigen, waarborgt nog geen veilig gebruik. d) Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op de machine vermeld staat. Accessoires dat sneller draait dan toegestaan, kan breken en wegvliegen. e) De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met de maatgegevens van de machine. Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden. f) Inzetgereedschappen met schroefdraadinzetstuk moeten nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van met een ens gemonteerde inzetgereedschappen moet passen bij de opnamediameter van de ens. Inzetgereedschappen die niet nauwkeurig op de machine bevestigd worden, draaien ongelijkmatig, trillen sterk en kunnen tot verlies van de controle leiden g) Gebruik geen beschadigde inzetgereedschappen. Controleer voor het gebruik altijd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draadborstels op losse of gebroken draden. Als de machine of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u de machine een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd h) Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een special schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof lteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd

i) Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u

werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving. j) Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. 563709/997060_Manual.indd 41 05/07/2019 14:26NL

k) Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over de machine verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen. l) Leg de machine nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over de machine kunt verliezen m) Laat de machine niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren. n) Reinig regelmatig de ventilatieopeningen van de machine. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken o) Gebruik de machine niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken p) Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden Terugslag en bijbehorende waarschuwingen Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt totabruptestilstandvanhetronddraaiendeinzetgereedschap.Daardoorwordteenongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering. Alsbijvoorbeeldeenslijpschijfinhetwerkstukvasthaaktofblokkeert,kanderandvandeslijpschijf dieinhetwerkstukinvalt,zichvastgrijpen.Daardoorkandeslijpschijfuitbrekenofeenterugslag veroorzaken.Deslijpschijfbeweegtzichvervolgensnaardebedienertoeofvandebedienerweg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken. Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van de machine.Terugslagkanwordenvoorkomendoorgeschiktevoorzorgsmaatregelen,zoalshieronder beschreven a) Houd de machine goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen b) Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen c) Mijd met uw lichaam het gebied waarheen de machine bij een terugslag wordt bewogen. De terugslag drijft de machine in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering d) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het ronddraaiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanneer het terugspringt toe om zich vast te klemmen. Dit veroorzaakt een controleverlies of terugslag e) Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over de machine Bijzondere waarschuwingen voor slijp- en snijwerkzaamheden a) Gebruik uitsluitend het voor de machine toegestane slijpaccessoires en de voor dit slijpaccessoires voorziene beschermkap. Slijpaccessoires dat niet voor de machine is voorzien, kan niet voldoende worden afgeschermd en is niet veilig b) De beschermkap moet stevig op de machine zijn aangebracht en voor een maximum aan veiligheid zodanig zijn ingesteld dat het kleinst mogelijke deel van het slijpaccessoires open naar de bediener wijst. De beschermkap helpt de bediener te beschermen tegen brokstukken en toevallig contact met het slijpaccessoires evenals tegen vonken die de kleding kunnen doen ontbranden c) Slijpaccessoires mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: slijp nooit met het zijvlak van een snijschijf. Snijschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zijwaartse krachtinwerking op dit slijpaccessoires kan het accessoires breken. d) Gebruik altijd onbeschadigde spanenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Geschikte enzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor snijschijven kunnen verschillen van de enzen voor andere slijpschijven. e) Gebruik geen versleten slijpschijven van grotere machines. Slijpschijven voor grotere machines zijn niet geconstrueerd voor de hogere toerentallen van kleinere elektrische machines en kunnen breken. Overige bijzondere waarschuwingen voor snijwerkzaamheden a) Voorkom blokkeren van de snijschijf en te hoge aandrukkracht. Slijp niet overmatig diep. Een overbelasting van de snijschijf vergroot de slijtage en de gevoeligheid voor kantelen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het slijpaccessoires b) Mijd de omgeving voor en achter de ronddraaiende snijschijf. Als u de snijschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag de machine met de draaiende schijf rechtstreeks naar u toe worden geslingerd c) Als de snijschijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u de machine uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende snijschijf uit de groef te trekken. Anders kan een terugslag het gevolg zijn. Stel de oorzaak van het vastklemmen vast en maak deze ongedaan d) Schakel de machine niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de snijschijf eerst het volledige toerental bereiken voordat u het snijen voorzichtig voortzet. Anders kan de schijf vasthaken, uit het werkstuk springen of een terugslag veroorzaken e) Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde snijschijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden worden ondersteund, vlakbij de slijpgroef en aan de rand f) Wees bijzonder voorzichtig bij invallend frezen in bestaande muren of andere plaatsen zonder voldoende zicht. De invallende snijschijf kan bij het snijden van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken Bijzondere waarschuwingen voor schuurwerkzaamheden a) Gebruik geen schuurbladen met te grote afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over de rand van de steunschijf uitsteken, kunnen verwondingen veroorzaken en kunnen tot blokkeren, scheuren van de schuurbladen of terugslag leiden. Bijzondere waarschuwingen voor werkzaamheden met draadborstels a) Houd er rekening mee dat de draadborstel ook tijdens het normale gebruik draadstukken verliest. Overbelast de draden niet door een te hoge aandrukkracht. Wegvliegende draadstukken kunnen gemakkelijk door dunne kleding en/of de huid dringen. b) Als het gebruik van een beschermkap wordt geadviseerd, dient u te voorkomen dat beschermkap en draadborstel elkaar kunnen raken. Vlakstaal- en komstaalborstels kunnen door aandrukkracht en centrifugaal krachten hun diameter vergroten. Veiligheid slijpmachines WAARSCHUWING: Bij het gebruik van rechte snijschijven, snijschijven met een verzonken center (type 71 en 42) en slijpschijven voor randslijpen (type1) is het gebruik van een geschikte beschermkap verplicht WAARSCHUWING: Gebruik de machine niet zonder het gebruik van een geschikte beschermkap.Wanneerdewerkpositieverandertdientudepositievandebeschermkapaante passen WAARSCHUWING: Controleer of de snij-/slijpschijf voorzien is van een houdbaarheidsdatum (verwijderdeschijfwanneervereist).Dehoudbaarheidsdatumisgeprintopdelabelofopdeschijf zelf gestempeld. Een schijf met een verlopen houdbaarheidsdatum breekt mogelijk tijdens gebruik

• Slijpschijvenmetverzonkencentrerenmoetenzodaniggemonteerdwordendathun slijpoppervlak niet boven de rand van de beschermkap uit steekt. Een onjuist gemonteerde slijpschijfdieoverderandvandeslijpschijfuitsteekt,kanonvoldoendeafgeschermdworden

• Raak schijven na gebruik niet aan voordat deze volledig afgekoeld zijn

• Plaatsdeaan-/uitschakelaarindeuit-standwanneerdestroomtoevoeronderbrokenwordt

• Demachineraaktmogelijkoverbelastwanneeruteveeldrukopdemachineuitoefent.Dit leidt mogelijk tot oververhitting en beschadiging van de motor. Laat de machine na gebruik voor een aantal minuten onbelast lopen om de machine snel af te koelen met gebruik van de motorventilator

• Bij het gebruik van een slijpmachine hoort het juiste type beschermkap bevestigt te zijn om persoonlijk letsel te voorkomen. Bij het gebruik van een snijschijf hoort een snijbeschermkap bevestigt te zijn en bij het gebruik van een schuurschijf hoort een schuurbeschermkap bevestigt te zijn

• Accessoiresdienenjuistgemonteerd,bevestigdenopgeborgenteworden

• Gebruikhetjuistetypesnij-/slijpschijfvoorhetuittevoerenwerk

• Wanneer de schijf voorzien is van trilling-verminderende stickers, dienen deze gebruikt te worden.Ditvermindertdekansophetbrekenvandeschijf

• Zorg ervoor dat de snij-/slijpschijf juist en veilig is gemonteerd. Laat de machine met gemonteerde snij-/slijpschijf zonder belasting gedurende 30 seconden draaien voor u met slijpen begint. Indien te veel trillingen optreden, zet u de machine uit en verhelpt u de trillingen voor gebruik

• Snij-/slijpschijvenmogennietincontactkomenmetwaterofvet.Wanneeruvermoedtdatde schijftijdensopbergingverzwaktis,gebruiktudezeniet

• Slijp geen magnesium of legeringen met een hoog magnesiumgehalte

• Houdt de machine stevig vast en zorg ervoor dat afval niet op de huid en kleding terecht komt

• Drukdespindelvergrendelingnietinwanneerdemachineingebruikis

• Eensnij-/slijpschijfzaldoorgebruikverslijtenenkleinerworden.Vervangdesteenwanneerdeze tekleinwordtvooreengemakkelijkgebruik 563709/997060_Manual.indd 42 05/07/2019 14:26950 W haakse slijpmachine, 115 mm

silverlinetools.com Veiligheidsregels bij het gebruik van super abrasieve schuurmiddelen

• Super abrasieven zijn over het algemeen stug en aan stukken te springen, en horen daarom voorzichtiggehanteerdteworden.Beschadigdeenonjuistgemonteerdesuperabrasieveschijven zijn erg gevaarlijk en kunnen serieus letsel aan de gebruiker en omstanders veroorzaken• Type abrasieve schijven zijn onder andere diamant snijschijven, las metaal schijven, CBN-schijven,etc.Selecteeruwgereedschapzorgvuldig.Denkaanhetuittevoerenwerkendeafmetingen en eigenschappen van de machine. Zorg ervoor dat de maximale snelheid van de snijschijfnietoverschredenwordt• GebruiksuperabrasievesnijschijvenNIETvoorslijpwerkzaamhedenwaarditdesnijschijfmogelijk beschadigd• Superabrasievenschijvenhorenzorgvuldiggeïnspecteerdengetesttewordenvoordatdezeopeenmachinegemonteerdmogenworden.Houddeschijfmetuwvingerdoordekernvastentikeenaantalmaal,opverschillendeplaatsen,meteenniet-metaalachtigvoorwerpopdeschijf. Een onbeschadigde schijf produceert een helder bel-achtig geluid. Beschadigde schijven producereneendofgeluid.Bijenigetwijfelgebruiktudeschijfniet• Zorgervoordatdemontageensvandemachinegeschiktisvoordesnijschijf• Controleer op een juiste montage door de machine voor ongeveer 30 seconden onbelast te laten lopen. Wanneer de schijf overmatige geluids- en trillingsniveaus produceert, haalt u de schijf onmiddellijk van de machine. Inspecteer de schijf, bevestig deze terug op de machine en controleeropnieuwopeenjuistemontage• Bent u van plan een koelmiddel of smeermiddel te gebruiken, controleer of de schijf, de machineenhetwerkstukcompatibelzijnmetnatsnijdenenhettegebruikenmiddel.Vloeistoffenmogennooitopeenstilstaandeschijfaangebrachtworden.Bijdeuitschakelingvan de machine neemt u de vloeistoftoevoer af en laat u de machine onbelast lopen tot al het vloeistof van de schijf is gecentrifugeerd. Droog de schijf na gebruik af Vermijd een overbelasting van het slijpmachine Let op:Slijpmachineszijnontworpenomtewerkenonderbelasting.Metdienverstandedatdemotorsnelwordtafgekoeld,zalerminimaleslijtageofschadeontstaan• Overbelast het slijpmachine niet te veel• Als de slijpmachine een brandende geur uitstoot, stop de machine niet; In plaats daarvan, verwijdervandelastenloopmethogesnelheidgedurendeongeveer5-10seconden,omdemotor te laten afkoelen, voordat u verder gaat met het gebruik van het gereedschap
• Verwijderdesljipmachinemetregelmatigetussenpozenvandelastomhettijdenshetgebruik af te koelenAlseenslijperopkleverigmateriaalvertraagtterwijlhijonderdebelastingstaat:1. Controleerofhetjuistetypeslijpschijfgebruiktwordt2. Doe de machine in platte passages over het materiaal 1 Slijpschijf (niet inbegrepen) 2 Beschermkap vergrendelschroef 3 As-vergrendelknop 4 As 5 Draadens 6 Binnen ens 7 Aan-stand vergrendelknop 8 Hoofdhandvat 9 Aan/uit trekker schakelaar 10 Hulphandvat 11 Slijp beschermkap 12 Pinsleutel 13 Montageschroefdraad voor hulphandvat 14 Stroomsnoer Accessoires (niet afgebeeld): Snij beschermkap Productbeschrijving Gebruiksdoel Haakseslijpmachinemet115mmschijven,voorhetuitvoerenvanlichttotmiddelzwaarslijpwerkop metaal en andere geschikte materialen. Te gebruiken voor het snijden van verschillende materialen, bij het gebruik van de snij beschermkap. Het uitpakken van uw gereedschap

• Pakuwtoestel/gereedschapuit.Inspecteerhetenzorgdatumetallekenmerkenenfuncties vertrouwdraakt.• Controleerofalleonderdelenaanwezigzijneningoedestaatverkeren.Alseronderdelenontbrekenofbeschadigdzijn,zorgdandatdezevervangenwordenvoorudittoestel/gereedschap gebruikt. Voorafgaand aan het gebruik Het bevestigen van het hulphandvat WAARSCHUWING: Het hulphandvat (10) hoort te allen tijde in de meest geschikte positie bevestigd te zijn.

1. Schroefhethulphandvatmetdehandopéénvandedriebevestigingspunten(13)opbehuizing

van de versnellingsbak vast (Afbeelding A) Het verstellen, verwijderen en installeren van wielbeschermkappen WAARSCHUWING:Voorelkuittevoerenwerkdientdejuistebeschermkapbevestigdte worden.Ditiseenwettelijkvereiste WAARSCHUWING: Bevestig geen snijschijf zonder de bijpassende snijbeschermkap gemonteerdLet op: De beschermkap dient tussen de bevestigde schijf en de gebruiker te zitten. Het verstellen van de slijp beschermkap Let op:Debeschermkap(11)kaninelkewerkhoekovereen90°bereikversteldworden1. Draai de beschermkap vergrendelschroef (2) los2. Steldebeschermkapzodatdebedienertegendeschijfbeschermdwordenwanneerhetgereedschap in gebruik is,3. Vasten de beschermkap vergrendelschroef Het verwijderen van de beschermkap Let op:Slastap1overwanneerdemachinenietvoorzienisvanschijf

1. Druk de as-vergrendelknop (3) in en draai de as (4) tot deze vergrendelt. Gebruik de pinsleutel

(12)voorhetverwijderenvandedraadens(5)enverwijderdeschijf(1)

2. Draai de beschermkap vergrendelschroef (2) los, draai de beschermkap tot de uitsteeksels op

de band van de beschermkap uitlijnen met de inkepingen op de behuizing (Afbeelding B), en verwijderdebeschermkap Het bevestigen van de beschermkap

1. Draai de beschermkap vergrendelschroef (2) los

2. Lijn de uitsteeksels op de band van de beschermkap uit met de inkepingen op de behuizing

3. Druk de beschermkap op de achter behuizing en verstel de positie4. Draai de beschermkap vergrendelschroef (2) vast

Het bevestigen van een slijp- of snijschijf Belangrijk: Zorg ervoor dat u de juiste beschermkap hebt aangebracht die is afgestemd op de schijf dieuwensttemonteren.1. Monteerdebinnenens(6)opdeas(4).Let op: Zorgervoordatdebinnenensopdejuistemanierwordtgemonteerd,zodatdeasdraaitwanneerdebinnenenswordtgedraaid(Afb.C)2. Plaatsdesnij-ofslijpschijfophetbinnenens Let op: Indien u gebruik maakt van een schijf met een verzonken centrum, dient u ervoor te zorgen dathetverzonkendeelinderichtingvanhetbinnenensisgepositioneerd.3. Schroefdedraadens(5)opdeas(4). Let op:Hetverhoogdecentrumvandedraadensdientgerichttezijnnaardeschijfwanneermen eenslijpschijf(Afb.D)monteert,enwegdaarvanwanneermendaarentegeneensnijschijf(Afb.E) monteert.

4. Druk de as-vergrendelknop (3) in en verdraai de as tot u voelt dat de vergrendeling tot stand

komt.5. Draaidedraadensmetbehulpvandepinsleutel(12)metdeklokmeevast.

6. Wanneer dit gebeurd is, laat u de vergrendelknop van de as los; de slijpmachine is nu klaar

voor gebruik 563709/997060_Manual.indd 43 05/07/2019 14:26NL

Het verwijderen van een slijp- en snijschijf

1. Omdeschijfteverwijderen,drukudeas-vergrendelknopinenverdraaiudeastotde

vergrendeling in het slot inschakelt2. Maakgebruikvanhetpinsleutel(12)omdedraadens(5)teverwijderen Het bevestigen van een komborstel Let op: Wanneer u gebruik maakt van de haakse slijper in combinatie met komborstels, is het mogelijk van belang de slijp beschermkap (11) te bevestigen en onder het hulphandvat (10) te roterenomuwhandtebeschermen.Dithangtafvanhetontwerpvandekomborstelenhetuittevoerenwerk

1. Verwijderdedraadens(5),deslijpschijf(1)(indiengeïnstalleerd)endebinnenens(6)van

de as (4). 2. Schroef de schotel- of kopborstel rechtstreeks op de as.

3. Druk de as-vergrendelknop (3) in en verdraai deze tot u voelt dat de vergrendeling tot stand

komt. 4. Span de schotel- of kopborstel met behulp van een geschikte sleutel aan. Laat de vergrendelknop los. De machine is nu klaar voor gebruik (Afbeelding F) Het verwijderen van een komborstel Omeenschotel-ofkopborstelteverwijderen,druktudeas-vergrendelknop(3)in,verdraaitudeas(4) tot u de vergrendeling tot stand komt, en maakt u vervolgens gebruik van een geschikte sleutel (nietmeegeleverd)omdeborstelteverwijderen. Werking WAARSCHUWING: Bij het gebruik van de machine is het dragen van de geschikte beschermendeuitrusting,waarondereenstofmaskerengehoorbescherming,aanbevolen Het in- en uitschakelen van de machine WAARSCHUWING:Schakeldemachinenietinofuitwanneerdeschijfhetwerkstukraakt.

• Laat de motor volledige op snelheid komen voordat u de machine belast. • Laatdemachinevolledigtotstilstandkomenvoordatdezeneergelegdwordt.• Houd de machine stevig, met beide handen bij de handvaten vast WAARSCHUWING: Het uitschakelen van de machine onder last vermindert de levensduur van de haakse slijpmachine

1. Om de machine te starten pakt u de achterste handvat (6) en de hulphandvat (10) stevig vast

2. Druk de aan-stand vergrendelknop (7) in en druk vervolgens de trekker schakelaar (9) (Afb. G)

3. Om de machine te stoppen laat u de aan/uit trekker schakelaar los.

Let op: De aan-/uit-schakelaar is veer geladen om automatisch terug te keren naar de '0'-positie wanneerdezewordtingedrukt,ditiseenveiligheidsmechanismedatisontworpenomonbedoeldstarten van het gereedschap te voorkomen Slijpen

• Maakenkelgebruikvanschijvendiespeciekvervaardigdzijnvoorslijpendebewerkingen.Slijpschijvenvoorsteenenmetaalzijnnietonderlinguitwisselbaar,maakdanookgebruikvandejuisteschijfvooruwtoepassing.• Wanneer u slijpt, houdt u het gereedschap ongeveer onder een hoek van 15 tot 30° ten opzichte vanhetoppervlakvanhetwerkstuk(AfbeeldingH) Let op:oefennietteveeldrukuitopdemachineterwijluslijpt.Hetuitoefenenvaneengrotere drukleidtniettoteenefciëntereverwijderingvanmateriaal,maarzaleerderaanleidinggeventoteen vroegtijdige slijtage van de slijpschijf en tot een verhoogde slijtage van de machine Snijden WAARSCHUWING: Zorg er steeds voor dat de juiste beschermkap voor gebruik met snijschijven of super-abrasieve schijven geïnstalleerd is. Let op: De machine is niet geschikt voor natsnijden• Maakenkelgebruikvanschijvendiespeciekvervaardigdzijnvoorsnijdendebewerkingen.Snijschijvenvoorsteenenmetaalzijnnietonderlinguitwisselbaar,maakdanookgebruikvandejuisteschijfvooruwtoepassing.• Gebruik nooit snijschijven om te slijpen. De schijf kan kapot springen en er kunnen delen weggeslingerdwordendiedeoperatorenomstaanderskunnenverwonden.• Wanneer u de machine gebruikt om te snijden, dient u de hoek van de schijf steeds constant te houden. Oefen geen zijdelingse kracht uit op snijschijven omdat dit de schijf in de snede zou kunnenlatenvastlopenwaardoorzebreekt WAARSCHUWING: Oefen niet te veel druk uit op de machine tijdens het snijden. Het uitoefenenvaneengroteredrukleidtniettoteenefciëntereofsnelleresnede,maarzaleerderaanleiding geven tot een vroegtijdige slijtage van de snijschijf en tot een verhoogde slijtage van de machine Let op: De snijschijf zal slijten tijdens het gebruik, en de diameter van de schijf zal geleidelijk aan afnemen.Hoekleinerdeschijf,hoemeerdemotorzalbelastworden.Omschadeaandemachinetevermijdenmaguenkelgebruikmakenvansnijschijvendienietmeerdan25%afwijkenvandeoorspronkelijke maat Het gebruik van een draadborstel/draadwiel WAARSCHUWING:Losseharenvankomborstelswordentijdensgebruikmogelijkafgevuurd. DraagTEALLENTIJDEeengeschikteveiligheidsbril,stofmasker,werkhandschoenenengehoorbescherming• Controleersteedsdatdemaximalesnelheidvandeborstel/hetwielnietgroterisdandeonbelaste snelheid van de slijpmachine.
• Zorgervoordatgeenenkeldeelvandeborstel/hetwielincontactkankomenmetdebehuizing van de machine. • Laat de slijpmachine voor gebruik minimaal 30 seconden draaien, met de borstel/het wielbevestigd,omtecontrolerenofdeborstel/hetwielsteviggemonteerdisencorrectisuitgebalanceerd• Indienugebruikmaaktvaneendraadborstel/draadwiel,magunietteveeldrukuitoefenen.Hetgebruikenvanmeerkrachtzaldedraadborstel/draadwielnietefciëntermakenmaarzaldedraden vervormen en zodoende de borstel beschadigen Accessoires
• Verschillendeaccessoiresenverbruiksmiddelen,waaronderdeslijp-ensnijschijvenzijnverkrijgbaarbijuwSilverlinehandelaar.• Reserve onderdelen zijn verkrijgbaar op toolsparesonline.com Onderhoud WAARSCHUWING: Ontkoppel de machine van de stroombron voordat u de machine schoonmaakt of enig onderhoud uitvoert Algemene inspectie
• Controleer regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie kunnen ze na enige tijd los gaan zitten• Inspecteer het stroomsnoer voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerdwordenbijeengeautoriseerdSilverlineservicecenter.Ditgeldtevensvoorverlengsnoeren, gebruikt met de machine• Laathetstroomsnoerwanneervereistdoordefabrikantvervangen Schoonmaak

• Houduwmachineteallentijdeschoon.Vuilenstofdoendeinterneonderdelensnelslijten,wat de levensduur aanzienlijk vermindert. Maak de machine met een zachte borstel of droge doek schoon.Gebruikwanneermogelijkzuivere,drogepersluchtomdoordeluchtgatenteblazen• Maak de behuizing met een vochtige doek en een licht schoonmaakmiddel schoon. Gebruik geen alcohol, benzine of hardnekkig schoonmaakmiddel• Gebruik geen bijtende stoffen voor het schoonmaken van plastic onderdelen Smeren
• Smeerallebewegendeonderdelenregelmatigmeteengeschiktsmeermiddel Koolstofborstels
• Na verloop van tijd zullen de koolstofborstels in de motor verslijten. • Bij overmatige slijtage van de borstels verliest de motor mogelijk vermogen, start het niet meer, en/ of produceert het overmatig vonken• Wanneer u vermoedt dat de borstels versleten zijn, laat u deze bij een erkend servicecenter vervangen Contact Voor technische ondersteuning of voor reparatieadvies, gelieve contact op te nemen met de hulplijn op ([phone]Web: silverlinetools.com/en-GB/SupportAdres: Toolstream Ltd Boundary Way Lufton Trading Estate Yeovil, Somerset BA22 8HZ, Verenigd Koninkrijk Opberging
• Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op Afvoer Bijdeverwijderingvanelektrischemachinesneemtudenationalevoorschrifteninacht.
• Elektrischeenelektronischeapparatenenaccu’smogennietmetuwhuishoudelijkafvalworden weggegooid• Neemcontactopmetuwgemeentevoorinformatiebetreffendedeverwijderingvanelektrischgereedschap 563709/997060_Manual.indd 44 05/07/2019 14:26950 W haakse slijpmachine, 115 mm

silverlinetools.com Probleem Mogelijke oorzaak Oplossing Demachinewerktnietwanneerde trekker schakelaar (9) bediend wordtGeen stroom Controleer de stroombronDefecte trekker schakelaar (9)Laat de trekker schakelaar bij een geautoriseerd Silverline service center repareren/vervangenDe snij-/slijpschijf trilt overmatig en/of is niet centraal bevestigdVersleten snij-/slijpschijfSchakeldemachineuit,verwijderdeschijfenvervangdezealsbeschrevenin‘Hetbevestigenvaneenslijp-ofsnijschijf’Vervormde snij-/slijpschijfSchakeldemachineuit,verwijderdeschijfenvervangdezealsbeschrevenin‘Hetbevestigenvaneenslijp-ofsnijschijf’De snij-/slijpschijf is niet juist bevestigdSchakeldemachineuit,verwijderdeschijfenvervangdezealsbeschrevenin‘Hetbevestigenvaneenslijp-ofsnijschijf’ Probleemopsporing 563709/997060_Manual.indd 45 05/07/2019 14:26NL

Voorwaarden Silverline Tools Garantie Dit Silverline product komt met 3 jaar garantie. Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.comominaanmerkingtekomenvoor3jaargarantie.Degarantieperiodebegintopdedatumvanaankoopophetontvangstbewijs. Het gekochte product registreren Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:• Uwpersoonlijkegegevens• De gegevens van het product en de aankoopUontvangthetgarantiebewijsinPDF-vorm.Drukhetafenbewaarhet bij het product.Degarantieperiodegaatinvanafdedatumvanaankoopophetontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE

PLAATS Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelierwaaruhetheeftgekocht,metuwontvangstbewijs,enmetvermeldingvandedetailsvandestoring.Ukuntomeennieuwevragenofomuwgeldterug.Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:Silverline Tools Service Centre PO Box 2988 Yeovil BA21 1WU, GBAlleclaimsmoetenbinnendegarantieperiodewordeningediend.Umoethetorigineleontvangstbewijsgevenmetdedatumvanaankoop,uwnaam,adresenplaatsvanaankoopvoordateraankanwordengewerkt.Umoetnauwkeurigegegevensverschaffenvandefoutdieverholpenmoetworden.Claimsdiebinnendegarantieperiodewordeningediend,wordendoorSilverlineToolsnagelopenomtekijkenofhetprobleemeenkwestieisvandematerialenofdefabricagevanhet product.Deverzendkostenwordennietvergoed.Degeretourneerdeitemsmoetenvoordereparatieineenredelijkschoneenveiligestaatverkerenenmoetenzorgvuldigwordenverpaktomschade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen wordenafgewezen.AlhetwerkwordtuitgevoerddoorSilverlineToolsofeenofciëlereparatiedienst.Degarantieperiodewordtnietdoordereparatieofvervangingvanhetproductverlengd.Defectenwaarvanwijbeschouwendatzeonderdegarantievallen,wordenverholpendoormiddel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervangingdooreengereedschapinperfectestaatvanwerking.Deingehoudengereedschappenofonderdelendiezijnvervangen,wordenheteigendomvanSilverline Tools. De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uwwettelijkerechtenalsconsument,enhebbendaargeeninvloedop. Wat is gedekt: Dereparatievanhetproduct,mitsnaartevredenheidvanSilverlineToolskanwordenvastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.OnderdelendienietmeerverkrijgbaarzijnendienietmeerwordenvervaardigdwordendoorSilverline Tools vervangen door een functionele vervanging.Gebruik van dit product in de EU. Wat niet is gedekt: Silverline Tools geeft geen garantie op reparaties als gevolg van:Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven enaanverwanteproducten.Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing,onvoorzichtigebedieningenhanteringvanhetproduct.Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.Allesoortenwijzigingenenmodicatiesvanhetproduct.Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.Defecteinstallatie(behalvewanneergeïnstalleerddoorSilverlineTools).ReparatiesofwijzigingendiezijnuitgevoerddooranderendanSilverlineToolsofdiensofciëlereparatiediensten.Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt. 563709/997060_Manual.indd 46 05/07/2019 14:26950 W haakse slijpmachine, 115 mm
