Produkttyp	Kabel-Winkelschleifer
Marke	Silverline
Modell	563709
Nennspannung	230 V~, 50 Hz
Leistungsaufnahme	950 W
Leerlaufdrehzahl	11 000 U/min
Scheibendurchmesser	115 mm
Bohrungsdurchmesser	22 mm
Spindelgewinde	M14
Kabellänge	2 m
Schutzklasse	II (Doppelisolierung)
Schutzart	IP20
Maße (L x B x H)	420 x 75 x 100 mm
Gewicht	1,9 kg
Schalldruckpegel	90,5 dB(A)
Schallleistungspegel	101,5 dB(A)
Vibration (Haupthandgriff)	15,325 m/s²
Hauptfunktionen	Schleifen, Trennen, Metallbürsten
Enthaltenes Zubehör	Zusatzhandgriff, Schleifschutz, Stift-Schlüssel, Trennscheibenschutz (nicht abgebildet)
Wartung	Regelmäßige Reinigung, Schmierung, Kohlebürstenwechsel
Garantie	3 Jahre (vorbehaltlich Registrierung innerhalb von 30 Tagen)

Häufig gestellte Fragen - 563709 SILVERLINE

Wie wechsle ich die Schleif- oder Trennscheibe?

Zum Wechseln der Scheibe drücken Sie die Spindelarretierung (3), verwenden Sie den Stiftschlüssel (12), um die Spannmutter (5) gegen den Uhrzeigersinn zu lösen, entfernen Sie die alte Scheibe, legen Sie die neue Scheibe auf die innere Spannscheibe (6), schrauben Sie die Spannmutter wieder auf und ziehen Sie sie im Uhrzeigersinn fest. Stellen Sie sicher, dass Sie die geeignete Schutzhaube verwenden.

Welche Scheibentypen kann ich mit diesem Winkelschleifer verwenden?

Verwenden Sie Scheiben mit 115 mm Durchmesser und einer Bohrung von 22 mm, Spindelgewinde M14. Empfohlene Scheiben sind Schleifscheiben, Trennschleifscheiben für Stein und Metall sowie Drahtbürsten. Beachten Sie die Drehzahlangaben und verwenden Sie keine beschädigten oder abgelaufenen Scheiben.

Wie installiere ich die Schutzhaube richtig?

Lockern Sie die Befestigungsschraube (2), richten Sie die Nasen der Schutzhaube an den Kerben des Getriebegehäuses aus, schieben Sie die Haube auf, ziehen Sie die Schraube fest. Stellen Sie den Winkel der Haube (max. 90°) so ein, dass er zwischen der Scheibe und dem Bediener liegt. Verwenden Sie immer die für den Vorgang passende Haube (Schleifen oder Trennen).

Welche wesentlichen Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets eine Schutzbrille, Atemschutzmaske, Gehörschutz und Handschuhe. Tragen Sie keine weite Kleidung. Ziehen Sie den Netzstecker vor Einstellungen oder Zubehörwechsel. Halten Sie Personen fern. Verwenden Sie beide Hände an den Griffen und überlasten Sie das Werkzeug nicht.

Wie warte ich den Winkelschleifer Silverline 563709?

Reinigen Sie das Gerät regelmäßig mit einem trockenen Tuch oder einer weichen Bürste, und verwenden Sie Druckluft für die Lüftungsschlitze. Schmieren Sie bewegliche Teile mit einem geeigneten Spray. Überprüfen Sie den Zustand des Kabels und der Kohlebürsten. Lassen Sie verschlissene Kohlebürsten von einer autorisierten Fachwerkstatt ersetzen.

Was tun, wenn der Winkelschleifer verbrannt riecht oder überhitzt?

Wenn ein verbranntes Geruch auftritt, schalten Sie es nicht sofort aus. Nehmen Sie die Last weg und lassen Sie es 5 bis 10 Sekunden im Leerlauf laufen, um den Motor abzukühlen. Wenn das Problem weiterhin besteht, überprüfen Sie, ob Sie eine ungeeignete Scheibe oder übermäßigen Druck verwenden. Überlastung kann das Werkzeug beschädigen.

Kann dieser Winkelschleifer für Nassschneiden verwendet werden?

Nein, das Gerät ist nicht für Nassschliff oder Nassschneiden ausgelegt. Verwenden Sie keine Kühlflüssigkeit, es sei denn, der Scheibenhersteller gibt dies an. Verwenden Sie für Trockenschnitte eine geeignete Scheibe und tragen Sie Schutzkleidung.

Wie vermeide ich einen Rückschlag?

Halten Sie das Werkzeug fest mit beiden Händen, verwenden Sie den Zusatzhandgriff, halten Sie Ihre Hände nicht in die Nähe der rotierenden Scheibe, vermeiden Sie ein Einklemmen der Scheibe in das Werkstück und arbeiten Sie vorsichtig in Ecken. Bei einem Rückschlag schalten Sie das Werkzeug aus und entfernen Sie die Scheibe nach dem Stillstand.

Wie lange halten die Kohlebürsten und wie werden sie ausgetauscht?

Die Kohlebürsten nutzen sich mit der Zeit ab. Wenn der Motor an Leistung verliert, nicht startet oder übermäßig funkt, lassen Sie sie von einem Silverline autorisierten Servicecenter überprüfen und ersetzen. Versuchen Sie nicht, sie selbst zu ersetzen, wenn Sie nicht qualifiziert sind.

Wie erhalte ich die 3-jährige Garantie?

Registrieren Sie Ihr Produkt auf silverlinetools.com innerhalb von 30 Tagen nach dem Kauf mit Ihrem Kaufbeleg. Bewahren Sie die Originalrechnung auf. Die Garantie deckt Material- oder Verarbeitungsfehler ab, jedoch nicht normale Abnutzung, Zubehör, Unfallschäden oder unsachgemäße Verwendung.

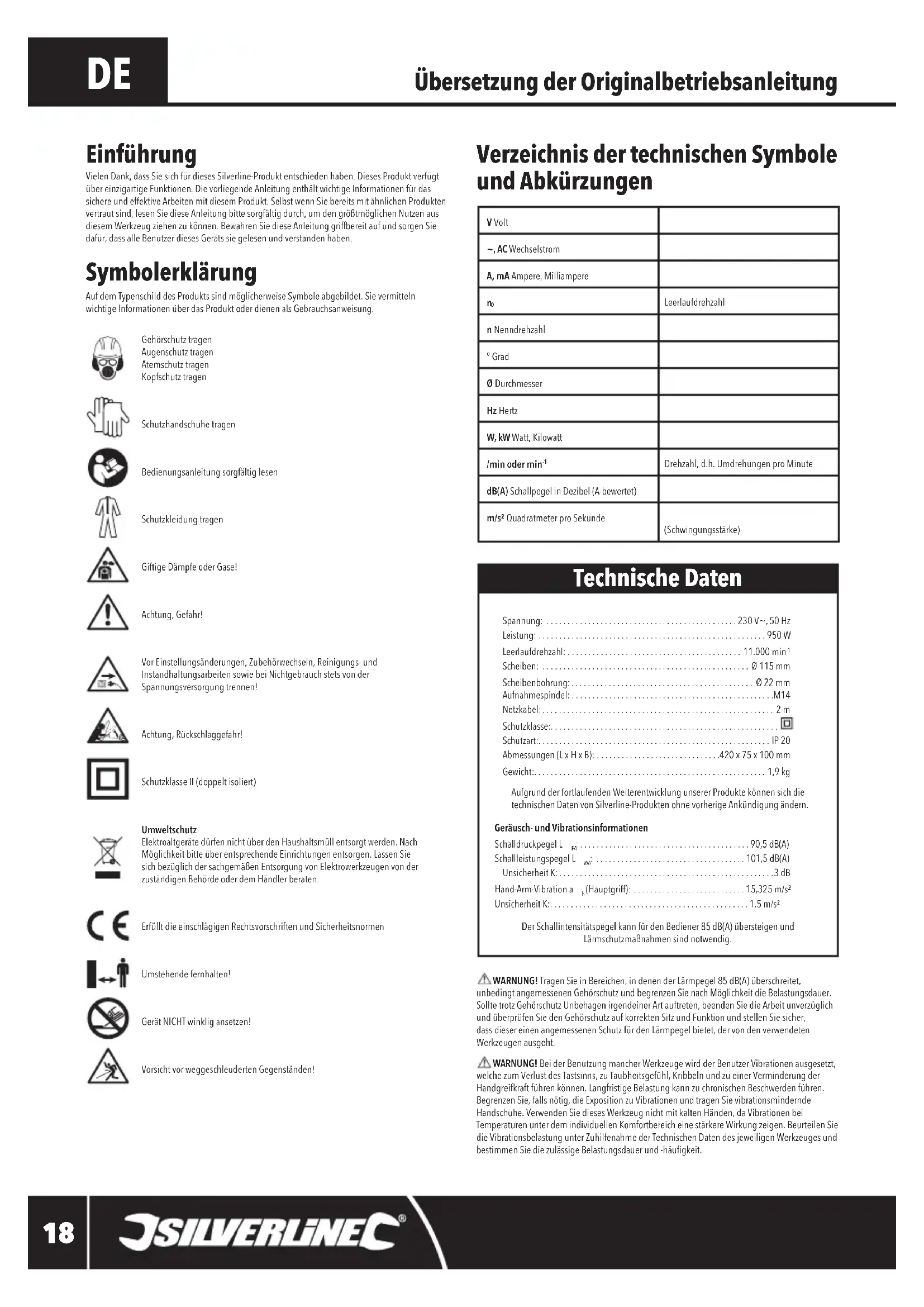

BEDIENUNGSANLEITUNG 563709 SILVERLINE

Vielen Dank, dass Sie sich für dieses Silverline-Produkt entschieden haben. Dieses Produkt verfügt über einzigartige Funktionen. Die vorliegende Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Selbst wenn Sie bereits mit ähnlichen Produkten vertraut sind, lesen Sie diese Anleitung bitte sorgfältig durch, um den größtmöglichen Nutzen aus diesem Werkzeug ziehen zu können. Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dafür, dass alle Benutzer dieses Geräts sie gelesen und verstanden haben.

Symbolerklärung

Auf dem Typenschild des Produkts sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen Augenschutz tragen Atemschutz tragen Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lesen

Schutzkleidung tragen

Giftige Dämpfe oder Gase!

Achtung, Gefahr!

Vor Einstellungsänderungen, Zubehörwechseln, Reinigungs- und Instandhaltungsarbeiten sowie bei Nichtgebrauch stets von der Spannungsversorgung trennen!

Achtung, Rückschlaggefahr!

Schutzklasse II (doppelt isoliert)

Umweltschutz

Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt werden. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von der zuständigen Behörde oder dem Händler beraten.

Erfüllt die einschlägigen Rechtsvorschriften und Sicherheitsnormen

Umstehende fernhalten!

Gerät NICHT winklig ansetzen!

Vorsicht vor weggeschleuderten Gegenständen!

Verzeichnis der technischen Symbole und Abkürzungen

V Volt
~, AC Wechselstrom
A, mA Ampere, Milliampere
n_0	Leerlaufdrehzahl
n Nenndrehzahl
° Grad
∅ Durchmesser
Hz Hertz
W, kW Watt, Kilowatt
/min oder min ^-1	Drehzahl, d.h. Umdrehungen pro Minute
dB(A) Schallpegel in Dezibel (A-bewertet)
m/s ^2 Quadratmeter pro Sekunde	(Schwingungsstärke)

Technische Daten

Spannung: 230 V\~, 50 Hz

Leistung: 950 W

Leerlaufdrehzahl: 11.000 min ^-1

Scheiben: 0 115 mm

Scheibenbohrung: 0 22 mm

Aufnahmespindel: M14

Netzkabel: 2 m

Schutzklasse:

Schutzart: IP 20

Abmessungen (L x H x B): 420 x 75 x 100 mm

Gewicht: 1,9 kg

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern.

Geräusch- und Vibrationsinformationen

Schalldruckpegel L 90,5 dB(A)

Schallleistungspegel L 101,5 dB(A)

Unsicherheit K: 3 dB

Hand-Arm-Vibration a _h (Hauptgriff): 15,325 m/s ^2

Unsicherheit K: 1,5 m/s²

Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig.

⚠️ WARNING! Tragen Sie in Bereichen, in denen der Lärmpegel 85 dB(A) überschreitet, unbedingt angemessenen Gehörschutz und begrenzen Sie nach Möglichkeit die Belastungsdauer. Sollte trotz Gehörschutz Unbehagen irgendeiner Art auftreten, beenden Sie die Arbeit unverzüglich und überprüfen Sie den Gehörschutz auf korrekten Sitz und Funktion und stellen Sie sicher, dass dieser einen angemessenen Schutz für den Lärmpegel bietet, der von den verwendeten Werkzeugen ausgeht.

⚠️ WARNUNG! Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen ausgesetzt, welche zum Verlust des Tastsinns, zu Taubheitsgefühl, Kribbeln und zu einer Verminderung der Handgreifkraft führen können. Langfristige Belastung kann zu chronischen Beschwerden führen. Begrenzen Sie, falls nötig, die Exposition zu Vibrationen und tragen Sie vibrationsmindernde Handschuhe. Verwenden Sie dieses Werkzeug nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine stärkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter Zuhilfenahme der Technischen Daten des jeweiligen Werkzeuges und bestimmen Sie die zulässige Belastungsdauer und -häufigkeit.

Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen werden nach internationalen Standards bestimmt. Die angegebenen Werte beziehen sich auf eine normale Benutzung des Werkzeuges unter normalen Arbeitsbedingungen. Schlecht gewartete, inkorrekt montierte und unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall- sowie Vibrationsbelastungen, die auch für Heimanwender relevant sein können, finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz:

www.osha.europa.eu.

Betreiben Sie das Gerät erst, nachdem Sie diese Gebrauchsanweisung und alle am Gerät angebrachten Etiketten aufmerksam gelesen und verstanden haben. Bewahren Sie diese Anleitung zusammen mit dem Gerät für spätere Nachschlagezwecke auf. Vergewissern Sie sich, dass alle Benutzer dieses Gerätes die Gebrauchsanweisung vollständig verstanden haben.

Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, sämtliche Restrisiken auszuschließen. Gerät stets mit Vorsicht verwenden. Sollten Sie sich bezüglich der sachgemäßen und sicheren Verwendung dieses Gerätes nicht vollkommen sicher sein, verwenden Sie es nicht.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

⚠️ WARNING! Beachten Sie alle mit dem Gerät gelieferten Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten. Versäumnisse bei der Einhaltung der Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Auf oliese Weise lässt sich das Elektrowerkzeug in unenwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Vernachlässigen Sie bei häufiger Arbeit mit Elektrowerkzeugen trotz der Vertrautheit mit den Geräten nicht die Sicherheitsprinzipien. Fahrlässiges Handeln kann in Sekundenbruchteilen zu schwersten Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
c) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Fett und Öl. Rutschige Hände und Grifflächen machen die sichere Handhabung des Werkzeugs in unvorhergesehenen Situationen unmöglich.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Zusätzliche Sicherheitshinweise Sicherheitshinweise für Winkelschleifer

a) Dieses Elektrowerkzeug ist als Schleifer, Sandpapierschleifer, Drahtbürste und Trennschleifmaschine zu verwenden. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Bei Nichtbeachtung der nachfolgenden Anweisungen kann es zu elektrischem Schlag, Brand und/oder schweren Verletzungen kommen.
b) Dieses Elektrowerkzeug ist nicht zum Polieren geeignet. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.
c) Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur, weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
d) Die zulässige Drehzahl des Zubehörs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und weggeschleudert werden.
c) Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
f) Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
g) Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Elektrowerkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.
h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder eine Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden

Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmasken müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
j) Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
k) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
1) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.
n) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
p) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifettler, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z.B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf den Bediener zu oder von ihm weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Der Bediener kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.
c) Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleitkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b) Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinstmögliche Teil des Schleifkörpers offen zur Bedienperson zeigt. Die Schutzhaube hilft, den Betreiber vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden können, zu schützen.
c) Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Z.B.: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
d) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.

e) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Weitere besondere Sicherheitshinweise zum Trennschleifen

a) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
d) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante.
f) Seien Sie besonders vorsichtig bei „Taschenschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Besondere Sicherheitshinweise zum Sandpapierschleifen

a) Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgröße. Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreifen der Schleifblätter oder zum Rückschlag führen.

Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten

a) Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen.
b) Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern.

Weitere Sicherheitshinweise für Winkel-/Trennschleifer

⚠️ WARNING! Bei Verwendung flacher oder gekröpfter Trennscheiben (Typ 41 und 42) sowie nur mit dem Rand schleifender Schleifscheiben (Typ 1) muss eine Schnittschutzhaube montiert werden.
⚠️ WARNING! Beim Betrieb eines Winkel- oder Trennschleifers muss stets eine geeignete Schutzhaube montiert sein. Passen Sie die Position der Schutzhaube entsprechend an, wenn sich der Arbeitswinkel oder die Bedienposition der Maschine ändert.
⚠️WARNUNG! Überprüfen Sie vor Gebrauch stets das Verfallsdatum der Schleif-/Trennscheibe (ggf. vom Gerät abnehmen). Dieses ist entweder auf das Etikett aufgedruckt oder in den innenliegenden Stahlring der Scheibe geprägt. Verwenden Sie keine Scheiben, deren Verfallsdatum abgelaufen ist, da sie bei Gebrauch zersplittern könnten.

• Die Schleiffläche von gekröpften Schleifscheiben muss sich unterhalb des Schutzhaubenrandes befinden. Eine nicht ordnungsgemäß montierte Schleifscheibe, die über den Schutzhaubenrand hinaussteht, stellt eine Gefahr dar.
• Fassen Sie Schleif- und Trennscheiben nicht an, bevor sie nach Gebrauch abgekühlt sind.
• Stellen Sie den Netzschalter des Gerätes nach einer Unterbrechung der Stromversorgung zurück auf „Aus“.
• Durch zu hohe Anpresskraft können Sie das Elektrowerkzeug überlasten. Überlast kann zur Überhitzung und Beschädigung des Elektrowerkeugs führen. Lassen Sie das Elektrowerkzeug nach starker Belastung noch einige Minuten im Leerlauf laufen, um das Elektrowerkzeug abzukühlen.
• Eine grundlegende Sicherheitsanforderung beim Betrieb des Winkel- oder Trennschleifers besteht in der Montage des für die jeweilige Anwendung korrekten Schutzhaubentyps, um Verletzungen zu verhindern. Beispielsweise muss eine Trennschutzhaube bei Verwendung von Trenn- und Diamantscheiben und eine Schleifschutzhaube bei Verwendung von Schleifscheiben verwendet werden.

• Zubehörteile müssen gemäß den Anweisungen des Herstellers montiert, verwendet und gelagert werden.

• Verwenden Sie stets einen für die Anwendung und den Werkstoff korrekten Schleif- bzw. Trennscheibentyp. Überprüfen Sie anhand des Etiketts an der Scheibe bzw. dem Einsatzwerkzeug, ob sie/es sich zur Bearbeitung des jeweiligen Werkstücks eignet.

• Wenn Scheiben mit Papierflanschen geliefert werden, müssen diese angebracht und richtig verwendet werden. Andernfalls kann die Scheibe bei Gebrauch bersten und ein Sicherheitsrisiko darstellen.
• Vergewissern Sie sich vor dem Gebrauch, dass die Schleifscheibe bzw. das Einsatzwerkzeug ordnungsgemäß montiert ist. Lassen Sie die Maschine mit der montierten Scheibe bzw. mit montiertem Einsatzwerkzeug eine gewisse Zeit im Leerlauf laufen, bevor Sie die Arbeit aufnehmen. Schalten Sie das Gerät bei übermäßigen Vibrationen aus, gehen Sie der Ursache auf den Grund und beheben Sie sie einer erneuten Inbetriebnahme des Gerätes. Holen Sie professionellen Rat ein, falls Sie sich bezüglich des sicheren Betriebs des Gerätes unsicher sind.
• Die Scheiben dürfen nicht mit Nässe oder Öl kontaminiert werden. Wenn Sie den Verdacht haben, dass eine Scheibe bei der Lagerung Schaden erlitten hat oder ihr Verfallsdatum überschritten sein könnte, verwenden Sie sie nicht. Entsorgen und ersetzen Sie die Scheibe!
• Schneiden und schleifen Sie kein Magnesium oder andere Legierungen mit hohem Magnesiumgehalt.
• Stellen Sie sich bei der Arbeit mit dem Gerät so hin, dass Ausschussmaterial und Funken nicht auf Ihrer Haut oder Kleidung landen können.
• Betätigen Sie die Spindel-Arretiertaste nur bei stillstehender Schleifspindel.
• Eine Trenn-/Schleifscheibe nutzt sich mit dem Gebrauch ab und wird kleiner. Ersetzen Sie die Scheibe, wenn sie zu klein geworden ist, um sie sicher zu verwenden.

Zusätzliche Sicherheitshinweise zur Verwendung von superharten Schleifmitteln mit handgeführten Schleifmaschinen

• Superharte Schleifmittel müssen mit großer Vorsicht gehandhabt werden, da sie allgemein unflexibel und zerbrechlich sind. Die Verwendung von beschädigten oder inkorrekt montierten superharten Schleifmitteln ist sehr gefährlich und kann zu schweren Verletzungen des Benutzers und anderer Personen im Arbeitsbereich führen.
• Zu superharten Schleifmitteln zählen Diamant-Trennscheiben, hartmetallbestückte Trennscheiben, CBN-Scheiben usw. Treffen Sie Ihre Schleifmittelauswahl sorgfältig und berücksichtigen Sie dabei den zu bearbeitenden Werkstoff sowie die Abmessungen und den Leistungsbereich der Maschine. Stellen Sie sicher, dass Sie keine Schleifmittel verwenden, deren Arbeitsdrehzahl unter der verwendeten Maschine liegt.
• Verwenden Sie superharte Schleifmittel niemals zum seitlichen Schleifen, andernfalls könnte die Scheibe zersplittern.
• Superharte Schleifmittel müssen vor der Montage sorgfältig überprüft werden. Metallscheiben müssen einem Schalltest unterzogen werden. Halten Sie die Scheibe dazu auf einem Dorn oder mit einem Finger durch die Aufnahmebohrung und klopfen Sie mit einem nichtmetallischen Objekt an verschiedenen Stellen auf die Scheibe. Das von einer intakten Scheibe erzeugte Geräusch ähnelt dem klaren, metallischen Läuten einer Glocke. Eine beschädigte Scheibe gibt ein stumpfes, rasselndes Geräusch ab. Markieren Sie eine solche Scheibe unmittelbar als defekt und entsorgen Sie sie. Verwenden Sie die Scheibe im Zweifelsfalle nicht!
• Vergewissern Sie sich, dass die Aufnahme der Maschine für das zu verwendende superharte Schleifmittel geeignet ist. Beachten Sie die Herstellerangaben zur Montage.
• Führen Sie vor der Benutzung immer einen Probelauf durch. Lassen Sie die Maschine mindestens 30 Sekunden laufen und achten Sie darauf, dass die Scheibe gleichmäßig läuft und keine übermäßigen Vibrationen oder Laufgeräusche auftreten. Sollte dies der Fall sein, schalten Sie die Maschine sofort ab. Entfernen Sie die Scheibe und untersuchen Sie sie. Falls keine Beschädigungen erkennbar sind, montieren Sie die Scheibe erneut und unterziehen Sie sie einem erneuten Probelauf.
• Falls Sie ein superhartes Schleifmittel in Verbindung mit einem Kühlmittel, einer staubunterdrückenden Flüssigkeit oder einem Schmiermittel einsetzen möchten, vergewissern Sie sich zunächst, ob Werkstück, Maschine und Werkzeug mit der Flüssigkeit kompatibel sind. Führen Sie Flüssigkeiten nur laufenden Scheiben zu, denn eine ungleichmäßige Belastung kann während des Anlaufens der Scheibe zum Bruch führen. Entfernen Sie beim Ausschalten zunächst die Flüssigkeitsversorgung und lassen Sie die Scheibe trockenlaufen, bevor Sie die Maschine abschalten. Trocknen Sie die Scheibe ab und sorgen Sie dafür, dass sie keine Flüssigkeiten aufnimmt.

Überlastung des Gerätes vermeiden

Hinweis: Winkelschleifer sind auf die Arbeit unter Belastung ausgelegt. Um Abnutzung und Beschädigungen auf ein Minimum zu begrenzen, muss der Motor rasch wieder abkühlen können.

• Überlasten Sie den Winkelschleifer nicht.
• Wenn Brandgeruch vom Winkelschleifer ausgeht, schalten Sie das Gerät nicht ab, sondern nehmen Sie die Last vom Gerät und lassen Sie den Winkelschleifer etwa 5–10 Sekunden bei hoher Drehzahl im Leerlauf laufen, damit der Motor vor Wiederaufnahme der Arbeit abkühlen kann.
• Trennen Sie die Last in regelmäßigen Abständen vom Winkelschleifer, um ein Heißlaufen des Gerätes zu verhindern.

Falls der Winkelschleifer auf rutscharmem Material unter Last verlangsamt:

1. Vergewissern Sie sich, ob die verwendete Schleifscheibe der erforderlichen Bauart entspricht.
2. Nehmen Sie flachere Arbeitsdurchgänge vor.

Geräteübersicht

1	Schleifscheibe (nicht mitgeliefert)
2	Schutzhaubenschraube
3	Spindelarretierung
4	Spindel
5	Gewindeflansch
6	Abstandsring
7	Einschaltspierre
8	Hauptgriff
9	Ein-/Ausschalter
10	Zusatzgriff
11	Schleifschutzhaube
12	Stiftschlüssel
13	Gewindebohrung für Zusatzgriff
14	Netzkabel
	Standardzubehör (nicht abgebildet): Trennschutzhaube

Bestimmungsgemäße Verwendung

Tragbarer, netzbetriebener Winkelschleifer zur Verwendung mit 115-mm-Scheiben für mittlere Schleifarbeiten. Unter Einsatz der mitgelieferten Schutzhaube auch zum Trennschleifen und für die Arbeit mit Drahtbürsten verwendbar.

Auspacken des Gerätes

• Packen Sie Ihr Gerät vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.
• Vergewissern Sie sich, dass sämtliche Teile des Gerätes vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Gerät verwenden.

Vor Inbetriebnahme

Zusatzgriff montieren

⚠️WARNUNG! Verwenden Sie für größtmögliche Bediensicherheit immer den Zusatzgriff (10).

1. Schrauben Sie den Zusatzgriff von Hand in eine der drei Gewindebohrungen (13) am Getriebegehäuse (siehe Abb. A).

Schutzhauben montieren, demontieren und verstellen

⚠️WARNUNG! Es ist gesetzlich vorgeschrieben, vor Inbetriebnahme stets eine für die auszuführende Anwendung ausdrücklich geeignete Schutzhaube am Winkelschleifer zu montieren.

⚠️WARNUNG! Verwenden Sie niemals Trennscheiben oder superharte Schleifmittel ohne eine spezielle Trennschutzhaube.

ACHTUNG! Vergewissern Sie sich, dass die Schutzhaube so positioniert ist, dass sie eine Barriere zwischen Scheibe und Bediener darstellt.

Schleifschutzhaube verstellen

Hinweis: Die Schleifschutzhaube (11) lässt sich in einem Bereich bis ca. 90 ^a verstellen, d.h. sie lässt sich in jedem beliebigen Arbeitswinkel zwischen Scheibe und Bediener positionieren.

1. Lösen Sie die Schutzhaubenschraube (2).
2. Stellen Sie die Schleifschutzhaube so ein, dass sie den Bediener bei der Arbeit mit dem Winkelschleifer vor der Scheibe schützt.
3. Ziehen Sie die Schutzhaubenschraube wieder an.

Schutzhaube demontieren

Hinweis: Wenn keine Scheibe installiert ist, lassen Sie Schritt 1 aus.

1. Drücken Sie die Spindelarretierung (3) und drehen die Spindel (4) bis die Verriegelung einrastet. Verwenden Sie den Stiftschlüssel (12), um den Gewindeflansch (5) und die Schleifscheibe (1) zu entfernen.
2. Lösen Sie die Schutzhaubenschraube (2) und drehen Sie die Schutzhaube, bis deren Erhöhungen mit den Einkerbungen des Getriebegehäuses ausgerichtet sind (siehe Abb. B). Nehmen Sie die Schutzhaube anschließend ab.

Schutzhaube montieren

1. Lösen Sie die Schutzhaubenschrauben (2).
2. Richten Sie die Erhöhungen der Schutzhaube mit den Einkerbungen des Getriebegehäuses aus.
3. Drücken Sie die Schutzhaube auf das Getriebegehäuse und bringen Sie sie in die gewünschte Position.
4. Ziehen Sie die Schutzhaubenschraube wieder fest an.

Schleif- bzw. Trennscheibe montieren

ACHTUNG! Vergewissern Sie sich, dass eine für die zu verwendende Scheibe geeignete Trenn- bzw. Schleifschutzhaube am Gerät montiert ist.

1. Setzen Sie den Innenflansch (6) auf die Spindel (4).
   Hinweis: Sorgen Sie dafür, dass der Innenflansch richtig herum sitzt, damit sich die Spindel bei Rotation des Innenflansches dreht (siehe Abb. C).
2. Setzen Sie die Schleif- bzw. Trennscheibe auf den Innenflansch.
   Hinweis: Sorgen Sie bei Verwendung einer gekröpften Scheibe dafür, dass die Vertiefung in Richtung des Innenflansches weist.
3. Schrauben Sie den Gewindeflansch (5) auf die Spindel (4).
   Hinweis: Die erhabene Mitte des Gewindeflansches muss zur Scheibe zeigen, wenn eine Schleifscheibe eingesetzt wird (siehe Abb. D), und von dieser fortweisen, wenn es sich um eine Trennscheibe handelt (siche Abb. E).
4. Drücken Sie die Spindelarretierung (3) und drehen Sie die Spindel, bis der Verriegelungsmechanismus spürbar greift.
5. Ziehen Sie nun den Gewindeflansch mithilfe des Stiftschlüssels (12) im Uhrzeigersinn vollständig an.
6. Geben Sie anschließend die Spindelarretierung frei. Der Winkelschleifer ist nun einsatzbereit.

Schleif- bzw. Trennscheibe entfernen

1. Drücken Sie zum Abnehmen der Scheibe die Spindelarretierung (3) und drehen Sie die Spindel (4), bis der Verriegelungsmechanismus spürbar greift.
2. Nehmen Sie den Gewindeflansch (5) mithilfe des Stiftschlüssels (12) ab.

Drahtbürste anbringen

Hinweis: Bei der Verwendung von Drahtbürsten ist es von Vorteil, die Schleifschutzhaube (11) zu montieren und unter den Zusatzgriff (10) zu drehen, um die Hand des Bedieners während des Betriebs zu schützen. Dies hängt allerdings von der Drahtbürstenkonstruktion und der auszuführenden Aufgabe ab.

1. Nehmen Sie den Gewindeflansch (5), ggf. die Schleifscheibe (1) und den Innenflansch (6) von der Spindel (4).
2. Schrauben Sie die Drahtbürste direkt auf die Spindel.
3. Drücken Sie die Spindelarretierung (3) und drehen Sie die Spindel, bis der Verriegelungsmechanismus spürbar eingreift.
4. Ziehen Sie die Drahtbürste mit einem geeigneten Schlüssel an und geben Sie die Spindelarretierung anschließend wieder frei. Der Winkelschleifer ist nun betriebsbereit (siehe Abb. F).

Drahtbürste abnehmen

Drücken Sie zum Entfernen der Drahtbürste die Spindelarretierung (3), drehen Sie die Spindel (4), bis der Verriegelungsmechanismus spürbar eingreift und verwenden Sie einen entsprechend geeigneten Schlüssel (nicht im Lieferumfang enthalten), um die Drahtbürste abzuschrauben.

Bedienung

⚠️WARNUNG! Tragen Sie bei der Arbeit mit diesem Werkzeug stets Augenschutz, angemessenen Atem- und Gehörschutz sowie entsprechend geeignete Schutzhandschuhe.

Ein- und Ausschalten

⚠️WARNUNG! Das Gerät bei Belastung niemals ein- bzw. ausschalten.
- Warten Sie stets, bis der Motor seine volle Drehzahl erreicht hat, bevor Sie das Gerät belasten.
- Lassen Sie den Motor vor dem Ablegen des Gerätes zum völligen Stillstand kommen.
- Halten Sie das Gerät stets mit beiden Händen an den dafür vorgesehenen Griffen fest.

⚠️WARNUNG! Durch Ausschalten des Winkelschleilers unter Last wird die Lebensdauer des Gerätes erheblich verkürzt.

1. Halten Sie den Winkelschleifer zum Einschalten gut am Hauptgriff (6) und dem Zusatzgriff (7) fest.

2. Betätigen Sie die Einschaltspere (7) und drücken Sie den Ein-/Ausschalter (9) (siehe Abb. G).

3. Geben Sie zum Ausschalten der Maschine den Ein-/Ausschalter wieder frei. Hinweis: Der Sperrmechanismus greift bei Freigabe des Ein-/Ausschalters automatisch. Dabei handelt es sich um einen Sicherheitsmechanismus, der ein unbeabsichtigtes Einschalten des Gerätes verhindert.

Schleifen

• Verwenden Sie ausschließlich Scheiben, die speziell für Schleifarbeiten vorgesehen sind. Schleifscheiben für Stein und für Metall sind nicht austauschbar; verwenden Sie stets die für die jeweilige Anwendung richtige Scheibe.
• Halten Sie das Gerät beim Schleifen in einem Winkel von etwa 15 bis 30° zur Werkstückoberfläche (siehe Abb. H).

Hinweis: Üben Sie beim Schleifen keinen übermäßigen Druck auf das Gerät aus. Hoher Druck führt nicht zu schnellerem Materialabtrag, sondern lediglich zu schnellerer Abnutzung der Schleifscheibe und erhöhtem Verschleiß der Maschine.

Trennen

⚠️WARNUNG! Vergewissern Sie sich stets, dass eine für die zu verwendende Trennscheibe geeignete Schutzhaube (Sonderzubehör) am Gerät angebracht ist.

Hinweis: Diese Maschine darf nicht zum Nasstrennen eingesetzt werden.

• Verwenden Sie ausschließlich Scheiben, die speziell für Trennarbeiten vorgesehen sind. Trennscheiben für Stein und für Metall sind nicht austauschbar; verwenden Sie die richtige Scheibe für die jeweilige Anwendung.
• Verwenden Sie niemals Trennscheiben für Schleifarbeiten. Die Scheibe könnte bersten und den Benutzer und/oder Umstehende verletzen.
• Halten Sie beim Trennen die Scheibe stets in einem gleichbleibenden Winkel. Üben Sie keinen seitlichen Druck auf die Trennscheibe aus, da dies zum Verkanten und Brechen der Scheibe führen kann.

⚠️WARNUNG! Üben Sie beim Schleifen keinen übermäßigen Druck auf das Gerät aus. Hoher Druck führt nicht zu schnellerem Materialabtrag, sondern lediglich zu schnellerer Abnutzung der Schleifscheibe und erhöhtem Verschleiß der Maschine.

Hinweis: Der Durchmesser der Trennscheibe wird während der Verwendung kontinuierlich kleiner. Je kleiner die Scheibe wird, desto stärker wird der Motor belastet. Verwenden Sie Trennscheiben nur bis ca. 25 % ihres ursprünglichen Durchmessers, um einer Beschädigung der Maschine vorzubeugen.

Topf- oder Drahtbürste verwenden

• Vergewissern Sie sich stets, dass die Leerlaufgeschwindigkeit des Winkelschleifers die maximale Geschwindigkeit der Topf- bzw. Drahtbürste nicht überschreitet.
• Stellen Sie sicher, dass die Topf- bzw. Drahtbürste die Schutzhaube und das Gerätegehäuse nirgends berühren kann.
• Lassen Sie den Schleifer bei montierter Topf- bzw. Drahtbürste vor der Anwendung mindestens 30 Sekunden laufen, um sicherzustellen, dass die Topf- bzw. Drahtbürste fest sitzt und richtig ausgewuchtet ist.
• Üben Sie bei Verwendung einer Topf- bzw. Drahtbürste keinen übermäßigen Druck aus. Stärkerer Druck macht die Topf- bzw. Drahtbürste nicht wirkungsvoller, sondern führt zu einem frühzeitigen Verbiegen und Brechen der Bürstendrähte.

Zubehör

• Ein umfangreiches Angebot an Zubehör, darunter Trenn- und Schleifscheiben, ist über Ihren Silverline-Fachhändler erhältlich.
• Ersatzteile können unter toolsparesonline.com bezogen werden.

Wartung und Pflege

⚠️WARNUNG! Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie Inspektions, Wartungs- oder Reinigungsarbeiten durchführen.

Allgemeine Überprüfung

• Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz.
• Kontrollieren Sie das Netzkabel des Gerätes vor jedem Gebrauch auf Schäden und Verschleiß. Dies gilt auch für mit dem Gerät verwendete Verlängerungsleitungen.
• Aus Sicherheitsgründen müssen Reparaturen durch eine zugelassene Silverline-Reparaturwerkstatt erfolgen.

Reinigung

• Halten Sie Ihr Gerät stets sauber. Durch Staub und Schmutz verschleiben die inneren Teile schnell und die Lebensdauer des Gerätes wird verkürzt. Säubern Sie das Gerätegehäuse mit einer weichen Bürste oder einem trockenen Tuch. Die Entlüftungsöffnungen gegebenenfalls mit sauberer, trockener Druckluft reinigen, sofern verfügbar.
• Säubern Sie das Gerätegehäuse mit einem feuchten, weichen Lappen und einem milden Reinigungsmittel. Verwenden Sie keinesfalls benzin- oder alkoholhaltige oder andere scharfe Reinigungsmittel.
• Reinigen Sie Kunststoffteile niemals mit Ätzmitteln.

Schmierung

- Schmieren Sie alle beweglichen Teile in regelmäßigen Abständen leicht mit einem geeigneten Sprühschmiermittel.

Kohlebürstenwechsel

• Mit der Zeit unterliegen die Kohlebürsten des Motors dem Verschleiß.
• Wenn der Verschleiß der Kohlen fortgeschritten ist, kann dadurch die Motorleistung abnehmen, die Maschine kurzzeitig ausfallen oder es kann zu sichtbarer Funkenbildung kommen.
• Lassen Sie die Kohlebürsten bei derartigen Verschleißanzeichen von einem zugelassenen Silverline-Vertragskundendienst ersetzen.

Kontakt

Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222.

Webseite: silverlinetools.com/en-GB/Support

Postanschrift:

Toolstream Ltd

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ

Großbritannien

Lagerung

- Gerät an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern lagern.

Entsorgung

• Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen Elektrowerkzeugen die geltenden Vorschriften und Gesetze.
• Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgen.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Elektrowerkzeugen beraten.

Fehlerbehebung

Störung Mögliche Ursache Empfohlene Abhilfe
Motor läuft bei Betätigung des Ein-/Ausschalters (9) nicht an	Kein Strom Stromversorgung überprüfen
	Ein-/Ausschalter defekt	Ein-/Ausschalter von einem zugelassenen Silverline-Kundendienst ersetzen lassen
Trennscheibe läuft nicht mittig und vibriert übermäßig stark	Schleif-/Trennscheibe übermäßig abgenutzt	Winkelschleifer ausschalten und Scheibe gemäß „Schleif- bzw. Trennscheiben montieren“ wechseln
	Schleif-/Trennscheibe verformt	Winkelschleifer ausschalten und Scheibe gemäß „Schleif- bzw. Trennscheiben montieren“ wechseln
	Schleif-/Trennscheibe nicht richtig montiert	Winkelschleifer ausschalten und Scheibe gemäß „Schleif- bzw. Trennscheiben montieren“ wechseln

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten

Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren.

Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

- Ihre persönlichen Angaben

- Produktdetails und Kaufinformationen

Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet.

Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt.

Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Verwendung des Artikels innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind: Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der

Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw. Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind.

Verwendung des Artikels für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modifikationen des Artikels.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.

nicht auf natürliche Abnutzung oder Schäden infolge von Unfällen, unsachgemäßer Verwendung oder Zweckentfremdung.

Introducción

Giftige dampen of gassen!

Voorzichtig!

DE 3 Jahre Garantie. Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen
