BEDIENUNGSANLEITUNG 980960 SILVERLINE

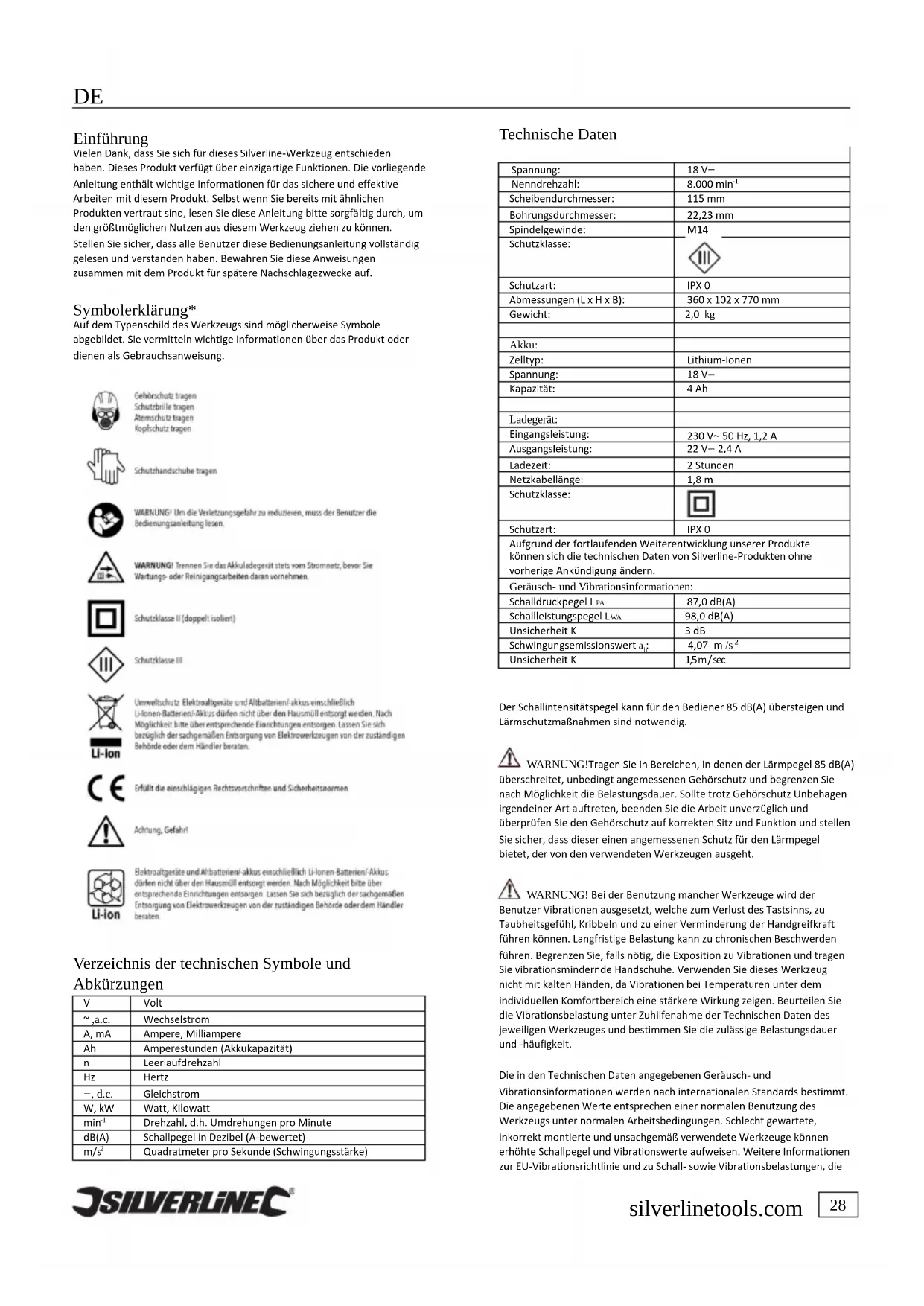

Einführung Vielen Dank, dass Sie sich für dieses Silverline-Werkzeug entschieden haben. Dieses Produkt verfügt über einzigartige Funktionen. Die vorliegende Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Selbst wenn Sie bereits mit ähnlichen Produkten vertraut sind, lesen Sie diese Anleitung bitte sorgfältig durch, um den größtmöglichen Nutzen aus diesem Werkzeug ziehen zu können. Stellen Sie sicher, dass alle Benutzer diese Bedienungsanleitung vollständig gelesen und verstanden haben. Bewahren Sie diese Anweisungen zusammen mit dem Produkt für spätere Nachschlagezwecke auf. Symbolerklärung* Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung. Verzeichnis der technischen Symbole und Abkürzungen

Amperestunden (Akkukapazität)

Drehzahl, d.h. Umdrehungen pro Minute dB(A) Schallpegel in Dezibel (A-bewertet) m/s

Quadratmeter pro Sekunde (Schwingungsstärke) Technische Daten Spannung: 18 V⎓ Nenndrehzahl:

Scheibendurchmesser: 115 mm Bohrungsdurchmesser: 22,23 mm Spindelgewinde: M14 Schutzklasse: Schutzart: IPX 0 Abmessungen (L x H x B): 360 x 102 x 770 mm Gewicht: 2,0 kg Akku: Zelltyp: Lithium-Ionen Spannung: 18 V⎓ Kapazität: 4 Ah Ladegerät: Eingangsleistung: 230 V~ 50 Hz, 1,2 A Ausgangsleistung: 22 V⎓ 2,4 A Ladezeit: 2 Stunden Netzkabellänge: 1,8 m Schutzklasse: Schutzart: IPX 0 Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern. Geräusch- und Vibrationsinformationen: Schalldruckpegel L

87,0 dB(A) Schallleistungspegel L

98,0 dB(A) Unsicherheit K 3 dB Schwingungsemissionswert a

Unsicherheit K 1,5 m / sec Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig. WARNUNG!Tragen Sie in Bereichen, in denen der Lärmpegel 85 dB(A) überschreitet, unbedingt angemessenen Gehörschutz und begrenzen Sie nach Möglichkeit die Belastungsdauer. Sollte trotz Gehörschutz Unbehagen irgendeiner Art auftreten, beenden Sie die Arbeit unverzüglich und überprüfen Sie den Gehörschutz auf korrekten Sitz und Funktion und stellen Sie sicher, dass dieser einen angemessenen Schutz für den Lärmpegel bietet, der von den verwendeten Werkzeugen ausgeht. WARNUNG! Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen ausgesetzt, welche zum Verlust des Tastsinns, zu Taubheitsgefühl, Kribbeln und zu einer Verminderung der Handgreifkraft führen können. Langfristige Belastung kann zu chronischen Beschwerden führen. Begrenzen Sie, falls nötig, die Exposition zu Vibrationen und tragen Sie vibrationsmindernde Handschuhe. Verwenden Sie dieses Werkzeug nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine stärkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter Zuhilfenahme der Technischen Daten des jeweiligen Werkzeuges und bestimmen Sie die zulässige Belastungsdauer und -häufigkeit. Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen werden nach internationalen Standards bestimmt. Die angegebenen Werte entsprechen einer normalen Benutzung des Werkzeugs unter normalen Arbeitsbedingungen. Schlecht gewartete, inkorrekt montierte und unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall- sowie Vibrationsbelastungen, dieDE silverlinetools.com

auch für Heimanwender relevant sein können, finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Beachten Sie alle mit dem Gerät gelieferten Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten. Versäumnisse bei der Einhaltung der Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für spätere Nachschlagezwecke auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie den Arbeitsbereich sauber und sorgen Sie für gute Beleuchtung. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Nehmen Sie Elektrowerkzeuge in explosionsgefährdeten Bereichen (z.B. in der Nähe von brennbaren Flüssigkeiten, Dämpfen oder Stäuben) NICHT in Betrieb. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und Umstehende vom Arbeitsbereich fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Auf diese Weise lässt sich das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Vernachlässigen Sie bei häufiger Arbeit mit Elektrowerkzeugen trotz der Vertrautheit mit den Geräten nicht die Sicherheitsprinzipien. Fahrlässiges Handeln kann in Sekundenbruchteilen zu schwersten Verletzungen führen.

4) Allgemeine Sicherheitshinweise für Elektrowerkzeuge

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als dieDE silverlinetools.com

vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Fett und Öl. Rutschige Hände und Griffflächen machen die sichere Handhabung des Werkzeugs in unvorhergesehenen Situationen unmöglich.

5) Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei versehentlichem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Beschädigte oder veränderte Akkus und Elektrowerkzeuge nicht verwenden. Beschädigte oder veränderte Akkus und Elektrowerkzeuge können nicht vorhersehbare Eigenschaften aufweisen, die zu Brand, Explosion oder Verletzungen führen können. f) Akku und Elektrowerkzeug nicht Feuer oder hohen Temperaturen aussetzen. Feuer oder Temperaturen über 131 °C können Explosionen verursachen. g) Sämtliche Ladeanweisungen befolgen und den Akku oder das Elektrowerkzeug nicht außerhalb des angegebenen Temperaturbereichs aufladen. Eine unsachgemäße Aufladung und Ladevorgänge außerhalb des angegebenen Temperaturbereichs können den Akku beschädigen und die Brandgefahr erhöhen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. b) Niemals Wartungs- oder Reparaturarbeiten an beschädigten Akkus durchführen. Akkus dürfen nur vom Hersteller und zugelassenen Kundendiensten gewartet und repariert werden. Gerätespezifische Sicherheitshinweise Gemeinsame Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Arbeiten mit Drahtbürsten und Trennschleifen WARNUNG! Das Gerät darf nur für seinen bestimmungsgemäßen Zweck verwendet werden. Jede von der Beschreibung in dieser Gebrauchsanweisung abweichende Verwendung wird als missbräuchliche Verwendung angesehen. Der Bediener, nicht der Hersteller, ist für jegliche Schäden oder Verletzungen aufgrund missbräuchlicher Verwendung haftbar. WARNUNG! Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, sämtliche Restrisiken auszuschließen. Gerät stets mit Vorsicht verwenden. Sollten Sie sich bezüglich der sachgemäßen und sicheren Verwendung dieses Gerätes nicht vollkommen sicher sein, verwenden Sie es nicht. Besondere Sicherheitshinweise für Schleifen, Trennschleifen und Polierschleifen und zum Arbeiten mit Drahtbürsten a) Dieses Elektrowerkzeug ist als Schleifer, Sandpapierschleifer, Drahtbürste und Trennschleifmaschine zu verwenden. Beachten Sie alle mit dem Gerät gelieferten Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten. Versäumnisse bei der Einhaltung der Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. b) Dieses Elektrowerkzeug ist nicht zum Polieren geeignet. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen. c) Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur, weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. d) Die zulässige Drehzahl des Zubehörs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und weggeschleudert werden. e) Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden. f) Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. g) Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Elektrowerkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit. h) Tragen Sie persönliche Schutzausrüstung Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmasken müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf sicheren Abstand zu

Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.DE silverlinetools.com

j) Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Wird eine spannungsführende Leitung beschädigt, können dadurch freiliegende Metallteile des Elektrowerkzeugs unter Spannung gesetzt werden und dem Bediener einen Stromschlag versetzen. k) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten. l) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren. n) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden. p) Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, sämtliche Restrisiken auszuschließen. Wenn Sie Zweifel bezüglich der Verwendung des Geräts haben, DANN VERWENDEN SIE ES NICHT. Rückschlag:(Ursachen(und(entsprechende(Sicherheitshinweise( Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Wenn z.B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Scheibe, die in das Werkstück eintaucht, verfangen und dadurch diese ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf den Bediener zu oder von ihm weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Schleifers. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie den Schleifer mit beiden Händen gut fest und positionieren Sie die Arme so, dass Sie den Rückschlagkräften widerstehen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Rückschlag kann dazu führen, dass die Säge zurückschnellt; die Rückschlagkräfte lassen sich jedoch mithilfe entsprechender Vorsichtsmaßnahmen durch den Bediener kontrollieren. b) ACHTUNG! Halten Sie Hände und Finger stets vom Schleifer fern. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen. c) Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle. d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag. e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug. Besondere Sicherheitshinweise für Schleifen, Trennschleifen und Polierschleifen und zum Arbeiten mit Drahtbürsten a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher. b) Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinstmögliche Teil des Schleifkörpers offen zur Bedienperson zeigt. Die Schutzhaube hilft, den Betreiber vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden können, zu schützen. c) Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Z.B.: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen. d) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden. e) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen. Weitere besondere Sicherheitshinweise zum Trennschleifen a) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs. b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden. c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe ausDE silverlinetools.com

dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen. d) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen. e) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Platten können sich unter ihrem Eigengewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante. f) Seien Sie besonders vorsichtig bei „Taschenschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen. Besondere Sicherheitshinweise zum Sandpapierschleifen a) Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgröße. Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen. Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten a) Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen. b) Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern. Weitere Sicherheitshinweise für Winkel-/Trennschleifer ( WARNUNG! Bei Verwendung flacher oder gekröpfter Trennscheiben (Typ 41 und 42) sowie nur mit dem Rand schleifender Schleifscheiben (Typ

1) muss eine Schnittschutzhaube montiert werden.

WARNUNG! Beim Betrieb eines Winkel- oder Trennschleifers muss stets eine geeignete Schutzhaube montiert sein. Passen Sie die Position der Schutzhaube entsprechend an, wenn sich der Arbeitswinkel oder die Bedienposition der Maschine ändert. WARNUNG! Überprüfen Sie vor Gebrauch stets das Verfallsdatum der Schleif-/Trennscheibe (ggf. vom Gerät abnehmen). Dieses ist entweder auf das Etikett aufgedruckt oder in den innenliegenden Stahlring der Scheibe geprägt. Verwenden Sie keine Scheiben, deren Verfallsdatum abgelaufen ist, da sie bei Gebrauch zersplittern könnten.

• Die Schleiffläche von gekröpften Schleifscheiben muss sich unterhalb des Schutzhaubenrandes befinden. Eine nicht ordnungsgemäß montierte Schleifscheibe, die über den Schutzhaubenrand hinaussteht, stellt eine Gefahr dar.

• Fassen Sie Schleif- und Trennscheiben nicht an, bevor sie nach Gebrauch abgekühlt sind.

• Stellen Sie den Netzschalter des Gerätes nach einer Unterbrechung der Stromversorgung zurück auf „Aus“.

• Durch zu hohe Anpresskraft können Sie das Elektrowerkzeug überlasten. Überlast kann zur Überhitzung und Beschädigung des Elektrowerkzeugs führen. Lassen Sie das Elektrowerkzeug nach starker Belastung noch einige Minuten im Leerlauf laufen, um das Elektrowerkzeug abzukühlen.

• Eine grundlegende Sicherheitsanforderung beim Betrieb des Winkel- oder Trennschleifers besteht in der Montage des für die jeweilige Anwendung korrekten Schutzhaubentyps, um Verletzungen zu verhindern. Beispielsweise muss eine Trennschutzhaube bei Verwendung von Trenn- und Diamantscheiben und eine Schleifschutzhaube bei Verwendung von Schleifscheiben verwendet werden.

• Zubehörteile müssen gemäß den Anweisungen des Herstellers montiert, verwendet und gelagert werden.

• Verwenden Sie stets einen für die Anwendung und den Werkstoff korrekten Schleif- bzw. Trennscheibentyp. Überprüfen Sie anhand des Etiketts an der Scheibe bzw. dem Einsatzwerkzeug, ob sie/es sich zur Bearbeitung des jeweiligen Werkstücks eignet.

• Wenn Scheiben mit Papierflanschen geliefert werden, müssen diese angebracht und richtig verwendet werden. Andernfalls kann die Scheibe bei Gebrauch bersten und ein Sicherheitsrisiko darstellen.

• Vergewissern Sie sich vor dem Gebrauch, dass die Schleifscheibe bzw. das Einsatzwerkzeug ordnungsgemäß montiert ist. Lassen Sie die Maschine mit der montierten Scheibe bzw. mit montiertem Einsatzwerkzeug eine gewisse Zeit im Leerlauf laufen, bevor Sie die Arbeit aufnehmen. Schalten Sie das Gerät bei übermäßigen Vibrationen aus, gehen Sie der Ursache auf den Grund und beheben Sie sie einer erneuten Inbetriebnahme des Gerätes. Holen Sie professionellen Rat ein, falls Sie sich bezüglich des sicheren Betriebs des Gerätes unsicher sind.

• Die Scheiben dürfen nicht nass oder mit Öl kontaminiert werden. Wenn der Verdacht besteht, dass eine Scheibe bei der Lagerung Schaden erlitten oder ihr Verfallsdatum überschritten hat, verwenden Sie sie nicht.

• Schleifen/trennen Sie kein Magnesium oder andere Legierungen mit hohem Magnesiumgehalt.

• Halten Sie die Maschine so, dass während des Gebrauchs erzeugte Funken und Partikel nicht auf Haut oder Kleidung landen können.

• Betätigen Sie die Spindel-Arretiertaste nur bei stillstehender Schleifspindel.

• Eine Trenn-/Schleifscheibe nutzt sich mit dem Gebrauch ab und wird kleiner. Ersetzen Sie die Scheibe, wenn sie zu klein geworden ist, um sie sicher zu verwenden. Zusätzliche Sicherheitshinweise zur Verwendung von superharten Schleifmitteln mit handgeführten Schleifmaschinen

• Superharte Schleifmittel müssen mit großer Vorsicht gehandhabt werden, da sie allgemein unflexibel und zerbrechlich sind. Die Verwendung von beschädigten oder inkorrekt montierten superharten Schleifmitteln ist sehr gefährlich und kann zu schweren Verletzungen des Benutzers und anderer Personen im Arbeitsbereich führen.

• Zu superharten Schleifmitteln zählen Diamant- Trennscheiben, hartmetallbestückte Trennscheiben, CBN- Scheiben usw. Treffen Sie Ihre Schleifmittelauswahl sorgfältig und berücksichtigen Sie dabei den zu bearbeitenden Werkstoff sowie die Abmessungen und den Leistungsbereich der Maschine. Stellen Sie sicher, dass Sie keine Schleifmittel verwenden, deren Arbeitsdrehzahl unter der der verwendeten Maschine liegt.

• Verwenden Sie superharte Schleifmittel niemals zum seitlichen Schleifen, andernfalls könnte die Scheibe zersplittern.

• Superharte Schleifmittel müssen vor der Montage sorgfältig überprüft werden. Metallscheiben müssen einem Schalltest unterzogen werden. Halten Sie die Scheibe dazu auf einem Dorn oder mit einem Finger durch die Aufnahmebohrung und klopfen Sie mit einemDE silverlinetools.com

nichtmetallischen Objekt an verschiedenen Stellen auf die Scheibe. Das von einer intakten Scheibe erzeugte Geräusch ähnelt dem klaren, metallischen Läuten einer Glocke. Eine beschädigte Scheibe gibt ein stumpfes, rasselndes Geräusch ab. Markieren Sie eine solche Scheibe unmittelbar als defekt und entsorgen Sie sie. Verwenden Sie die Scheibe im Zweifelsfalle nicht!

• Vergewissern Sie sich, dass die Aufnahme der Maschine für das zu verwendende superharte Schleifmittel geeignet ist. Beachten Sie die Herstellerangaben zur Montage.

• Führen Sie vor der Benutzung immer einen Probelauf durch. Lassen Sie die Maschine mindestens 30 Sekunden laufen und achten Sie darauf, dass die Scheibe gleichmäßig läuft und keine übermäßigen Vibrationen oder Laufgeräusche auftreten. Sollte dies der Fall sein, schalten Sie die Maschine sofort ab. Entfernen Sie die Scheibe und untersuchen Sie sie. Falls keine Beschädigungen erkennbar sind, montieren Sie die Scheibe erneut und unterziehen Sie sie einem erneuten Probelauf.

• Falls Sie ein superhartes Schleifmittel in Verbindung mit einem Kühlmittel, einer staubunterdrückenden Flüssigkeit oder einem Schmiermittel einsetzen möchten, vergewissern Sie sich zunächst, ob Werkstück, Maschine und Werkzeug mit der Flüssigkeit kompatibel sind. Führen Sie Flüssigkeiten nur laufenden Scheiben zu, denn eine ungleichmäßige Belastung kann während des Anlaufens der Scheibe zum Bruch führen. Entfernen Sie beim Ausschalten zunächst die Flüssigkeitsversorgung und lassen Sie die Scheibe trockenlaufen, bevor Sie die Maschine abschalten. Trocknen Sie die Scheibe ab und sorgen Sie dafür, dass sie keine Flüssigkeiten aufnimmt. Überlastung(des(Winkelschleifers(vermeiden( Winkelschleifer sind auf die Arbeit unter Belastung ausgelegt. Um Abnutzung und Beschädigungen auf ein Minimum zu begrenzen, muss der Motor rasch wieder abkühlen können.

• Überlasten Sie den Winkelschleifer nicht.

• Wenn Brandgeruch vom Winkelschleifer ausgeht, schalten Sie ihn nicht ab, sondern nehmen Sie die Last vom Gerät und lassen Sie den Winkelschleifer etwa 5–10 Sekunden bei hoher Drehzahl im Leerlauf laufen, damit der Motor vor Wiederaufnahme der Arbeit abkühlen kann.

• Nehmen Sie die Last in regelmäßigen Abständen vom Winkelschleifer, um ein Heißlaufen des Gerätemotors zu verhindern. Falls der Winkelschleifer auf rutscharmem Material unter Last verlangsamt:

• Vergewissern Sie sich, ob die verwendete Schleifscheibe der erforderlichen Bauart entspricht.

• Nehmen Sie flachere Arbeitsdurchgänge vor. Wichtige Sicherheitshinweise für Akku-Ladegeräte Ladegerät ordnungsgemäß verwenden

• Beachten Sie die im entsprechenden Abschnitt dieser Gebrauchsanleitung beschriebenen Anweisungen bezüglich der richtigen Verwendung des Akku-Ladegeräts (18) , bevor Sie den Akku (8) aufladen.

• Verwenden Sie das Ladegerät nicht zum Aufladen anderer als der mitgelieferten Akkus.

• Verwenden Sie das Ladegerät nicht zum Aufladen anderer als der mitgelieferten Akkus. Nichtbefolgen dieser Anweisungen kann zu Überhitzung oder zum Brand führen.

• Falls die Anschlussleitung des Ladegerätes beschädigt ist, muss diese vor der Benutzung durch den Hersteller, eine zugelassene Reparaturwerkstatt oder durch einen entsprechend qualifizierten Fachmann ausgetauscht werden.

• Überprüfen Sie das Akku-Ladegerät und insbesondere sein Netzkabel, seinen Stecker und sein Gehäuse in regelmäßigen Abständen auf Beschädigungen. Ein beschädigtes Ladegerät darf erst nach erfolgter Reparatur wieder verwendet werden.

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden. WARNUNG! Versuchen Sie keinesfalls, nicht wiederaufladbare Batterien aufzuladen! Sicherheitshinweise!für!Lithium-Ionen-Akkus!! WARNUNG! Bei nicht ordnungsgemäßer Verwendung, Lagerung oder Aufladung gehen von Lithium-Ionen-Akkus Brand-, Verbrennungs- und Explosionsgefahren aus.

• Bewahren Sie die Batterie außerhalb der Reichweite von Kindern auf.

• Laden Sie den Lithium-Ionen-Akku nur mit dem im Lieferumfang enthaltenen bzw. einem speziell dafür bestimmten Ladegerät auf.

• Verwenden Sie ausschließlich die mit diesem Elektrowerkzeug gelieferten Lithium-Ionen-Akkus oder folgen Sie der Empfehlung des Händlers.

• Lassen Sie die Akkus nach dem Aufladen oder intensiver Nutzung 15 Minuten lang abkühlen. Nichtbefolgen dieser Anweisungen kann zu Überhitzung oder zum Brand führen.

• Akkus bei Nichtgebrauch an einem trockenen Ort bei Zimmertemperatur (ca. 20 ˚C) aufbewahren.

• Sorgen Sie dafür, dass es während der Lagerung von Akkus nicht zu Kurzschlüssen kommen kann. Halten Sie Akkus stets sauber: Fremdkörper und Schmutz können Kurzschlüsse verursachen. Halten Sie sie von anderen metallenen Gegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln und Schrauben fern.

• Bei missbräuchlicher Nutzung kann Flüssigkeit aus dem Akku austreten. Diese Flüssigkeit kann Hautreizungen und Verätzungen verursachen. Hautkontakt vermeiden. Bei versehentlichem Kontakt mit dieser Flüssigkeit, mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch.

• Den Akku nicht öffnen, auseinandernehmen, pressen, über 60 °C erhitzen oder verbrennen. Nicht in Feuer o.ä. werfen.

• Akkus nicht in Wasser eintauchen oder nass werden lassen. Sicherheitsmerkmale des Akkus und Akku-Ladegeräts

• Der Akku und das Ladegerät verfügen über eine Reihe von Sicherheitsmerkmalen, die während der Aufladung oder des Betriebs ausgelöst werden können:

• Überladeschutz: Zum Schutz der Akku-Innenteile schaltet sich das Ladegerät automatisch ab, wenn der Akku vollständig aufgeladen ist.

• Tiefentladeschutz: Schützt den Akku vor einer Entladung über die empfohlene niedrigste Sicherheitsspannung hinaus.

• Überhitzungsschutz: Sensor schaltet das Gerät aus, wenn der Akku während des Betriebs zu heiß läuft. Dies wird durch eine Überlastung des Gerätes oder übermäßig lange Betriebszeiten verursacht. Der Akku muss dann je nach Umgebungstemperatur bis zu 30 Minuten abkühlen.

• Überlastschutz: Zum Schutz der Akku-Innenteile stellt der Akku vorübergehend den Betrieb ein, wenn er überlastet oder die maximale Stromaufnahme überschritten ist. Wenn sich die Stromaufnahme wieder in einem normalen, sicheren Bereich befindet, nimmt der Akku seinen Betrieb wieder auf; dies kann einige Sekunden dauern.DE silverlinetools.com

• Kurzschlussschutz: Zum Schutz des Akkus und des Gerätes stellt der Akku bei einem Kurzschluss seinen Betrieb sofort ein. Geräteübersicht

2. Spindelarretierung

3. Gewindebohrungen für Zusatzgriff

4. Ein-/Aus-Schiebeschalter

5. Hinterer Tragegriff

12. Trennschutzhaube

Bestimmungsgemäße Verwendung* Akkubetriebener Winkelschleifer für leichte bis mittlere Schleif- und Trennarbeiten an Metall und anderen Werkstoffen unter Verwendung einer entsprechend geeigneten Trenn- bzw. Schleifscheibe. Unter Einsatz mit dem Gerät kompatiblen Zubehörs auch für die Arbeit mit Drahtbürsten verwendbar. Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.

• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind.

• Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden. Vor Inbetriebnahme WARNUNG! Trennen Sie das Gerät stets vom Stromnetz, bevor Sie Zubehörwechsel oder Einstellungsänderungen vornehmen. Akku entnehmen Um den Akku (8) zu entnehmen, muss die Akkufreigabetaste (7) gedrückt werden, dann den Akku von der Akkuaufnahme (6) schieben (Abb. I (1 - 2)). Aufgeladenen Akku einsetzen

1. Schieben Sie einen geladenen Akku (8) in die

Akkuaufnahme (6) ein (Abb. I (3)). Hinweis: Der Akku kann nur in einer Position eingesetzt werden, welche aufgrund der Form des Akkus eindeutig erkennbar ist. Sollte sich der Akku jedoch nicht leichtgängig in die Maschine einschieben lassen, wenden Sie keine Gewalt an. Ziehen Sie stattdessen den Akku heraus, überprüfen Sie die Position und setzen Sie den Akku erneut ein.

2. Drücken Sie den Akku in die Akkuaufnahme im Handgriff

hinein, bis er einrastet. Ladegerät einrichten

1. Falls der Akku (8) eingesetzt ist, nehmen Sie ihn aus dem

Ladegerät (18) heraus (Abb. II (2)).

2. Schließen Sie das Ladegeräte-Netzteil ans Stromnetz an.

Hinweis: Wenn die grüne LED (20) am Akkuladegerät leuchtet, ist das Ladegerät betriebsbereit. WARNUNG! Das Ladegerät ist nur für den Innengebrauch geeignet und darf nicht Feuchtigkeit oder Regen ausgesetzt werden. Akku aufladen WARNUNG! Das Nichtbefolgen dieser Anleitung zur Aufladung des Akkus (8) führt zu dauerhaften Schäden. Hinweis: Bei einem kürzlich vollständig entladenen Akku beträgt die Ladedauer 2 Stunde. Wenn der Akku bereits einige Zeit entladen ist, kann die Wiederaufladung länger dauern.

1. Schieben Sie den entladenen oder teilentladenen Akku auf

das Ladegerät (18) (Abb. II (1)). Hinweis: Stellen Sie sicher, dass Akku und Ladegerät korrekt ausgerichtet sind. Sollte sich der Akku jedoch nicht leichtgängig in die Maschine einschieben lassen, wenden Sie keine Gewalt an. Ziehen Sie stattdessen den Akku heraus, überprüfen Sie, dass dieser sauber und unbeschädigt ist und dass die Ladekontakte (21) nicht verbogen sind, und setzen Sie den Akku erneut ein.

2. Sobald der Ladevorgang beginnt, leuchtet nur die rote LED

(19). Hinweis: Falls nach Einsetzen eines entladenen Akkus in das Ladegerät das rote LED nicht durchgängig leuchtet, weist dies auf einen Fehlerzustand des Akkus oder des Ladegeräts hin. Vergewissern Sie sich, dass der Akku ordnungsgemäß in das Ladegerät eingesetzt ist. Falls die Störung weiterhin besteht, verwenden Sie den Akku bzw. das Ladegerät nicht und wenden Sie sich an Ihren Silverline-Fachhändler.

3. Wenn der Akku vollständig aufgeladen ist, leuchtet die

grüne LED (20). Akkuladeanzeige(( Der Akku ist mit einer integrierten Ladestandsanzeige (9) ausgestattet. Durch Drücken der rechten Taste zeigt es die den Ladestand des Akkus an. Ein beleuchtetes Feld bedeutet, dass der Akku aufgeladen werden muss, vier beleuchtete Felder weisen auf ein vollständig geladenes Akku hin. WICHTIG: Seien S ie sich bewusst, dass ein schwacher Akku dazu führen kann, dass das Gerät während des Gebrauchs den Betrieb plötzlich einstellen kann. Dies kann in einigen Situationen gefährlich sein. Es wird empfohlen stets ein geladenes Akku zu verwenden. Weitere Hinweise zum Aufladen des Akkus: Hinweis: Batterien sind ein Verbrauchsmaterial, dessen Kapazität sich im Laufe der Zeit verkürzt. Beachten Sie immer die korrekten Handhabungs- und Ladeanweisungen in der Anleitung. Falls die Akkukapazität oder Nutzungsdauer übermäßig schnell abnimmt, ersetzen Sie den Akku mit einem original Silverline-Markenakku.

• Der Akku sollte bei einer Umgebungstemperatur zwischen 10 °C und 40 °C (möglichst aber bei ca. 20 °C) aufgeladen werden.

• Lassen Sie den Akku nach der Aufladung 15 Minuten abkühlen.

• Trennen Sie das Akkuladegerät nach Gebrauch vom Stromnetz und bewahren Sie es sachgemäß auf.

• Lassen Sie Akkus nicht längere Zeit am Ladegerät. Bewahren Sie Akkus niemals im Ladegerät auf!

• Akkutemperatur und -spannung werden während des Ladevorgangs vom Ladegerät überwacht. Der Akku sollte schnellstmöglich nach Beendigung der Aufladung aus der Ladeschale genommen werden, um die Zahl der Ladezyklen zu maximieren und Strom zu sparen.DE silverlinetools.com

• Akkus können im Laufe der Zeit Defekte entwickeln, einzelne Akkuzellen können versagen und es kann zu Kurzschlüssen kommen. Derart defekte Akkus werden nicht vom Ladegerät aufgeladen. Verwenden Sie nach Möglichkeit einen anderen Akku, um die Funktionsfähigkeit des Ladegerätes zu überprüfen. Erwerben Sie einen Ersatzakku, falls sich herausstellt, dass der Akku defekt ist.

• Lagern Sie Lithium-Ionen-Akkus nicht über einen längeren Zeitraum in entladenem Zustand. Andernfalls können die Lithium-Ionen-Zellen Schaden nehmen. Bei langfristiger Einlagerung sollten Akkus in hohem Ladezustand und vom Elektrowerkzeug getrennt sein.

• Die Akkukapazität nimmt mit der Zeit ab. Nach 100 Ladezyklen verringert sich die Dauer, die das Elektrowerkzeug mit dem Akku betrieben werden kann und das maximale Drehmoment der Schlagbohrmaschine lässt nach. Diese Leistungsabnahme schreitet fort, bis der Akku nach 500 Ladezyklen minimale Kapazität erreicht hat. Dies ist zu erwarten und stellt keinen Akkudefekt dar. Zusatzgriff montieren WARNUNG! Verwenden Sie für größtmögliche Bediensicherheit immer den Zusatzgriff (10).

1. Schrauben Sie den Zusatzgriff von Hand in eine der drei

Gewindebohrungen (3)(siehe Abb. III). Schutzhauben montieren, demontieren und verstellen WARNUNG! Es ist gesetzlich vorgeschrieben, vor Inbetriebnahme stets eine für die auszuführende Anwendung ausdrücklich geeignete Schutzhaube am Winkelschleifer zu montieren. WARNUNG! Verwenden Sie niemals Trennscheiben oder superharte Schleifmittel ohne eine spezielle Trennschutzhaube (12). ACHTUNG! Vergewissern Sie sich, dass die Schutzhaube so positioniert ist, dass sie eine Barriere zwischen Scheibe und Bediener darstellt. Schutzhaube verstellen Beziehen Sie sich auf Abb. IV

1. Lösen Sie die Schutzhaubenklemme (17).

2. Die Schleifschutzhaube (15) lässt sich in einem Bereich bis

ca. 180° verstellen, d.h. sie lässt sich in jedem beliebigen Arbeitswinkel zwischen Scheibe und Bediener positionieren.

3. Ziehen Sie die Schutzhaubenklemme fest.

HINWEIS: Wenn die Schutzhaubenklemme zu locker oder zu fest sitzt, öffnen Sie diese vollständig und justieren die Klemmmutter (Abb. IV (c)). HINWEIS! Auf dem Motorgehäuse des Gerätes befindet sich eine Richtungsanzeige (1), die die Drehrichtung des Einsatzwerkzeugs anzeigt. Dies ist hilfreich, um die Richtung von Funken und Fremdkörpern bestimmen zu können, die während des Betriebs entstehen. Schutzhauben(montieren(und(demontieren( Hinweis: Der Lieferumfang dieses Werkzeugs umfasst eine Schleifschutz- und eine Trennschutzhaube.

• Die Schleifschutzhaube (15) ist für den Gebrauch mit Schleifscheiben und Drahtbürsten vorgesehen.

• Die Trennschutzhaube (12) ist für den Gebrauch mit Trennscheiben einzusetzen.

1. Entfernen Sie die Einsatzscheibe falls montiert (siehe unter

Abschnitt „Scheiben montieren“).

2. Lösen Sie die Schutzhaubenklemme (17) und drehen Sie die

Schutzhaube, bis der Vorsprung an der Innenseite der Schutzklemme mit dem Ausschnitt am Spindelgehäuse übereinstimmt (Abb. V).

3. Ziehen Sie die Schutzhaube vom Spindelgehäuse.

4. Um die Schutzhaube zu installieren: Richten Sie die

Schutzhaube wie in Schritt 2 beschrieben aus. Schieben Sie die Schutzhaube auf das Spindelgehäuse und ziehen Sie die Schutzhaubenklemme fest. Schleif- bzw. Trennscheiben montieren ACHTUNG! Vergewissern Sie sich, dass eine für die zu verwendende Scheibe geeignete Schutzhaube am Gerät montiert ist.

1. Setzen Sie den Innenflansch (13) auf die Spindel (16) und

vergewissern Sie sich, dass dieser richtig auf dem abgeflachten Teil der Spindel sitzt (Abb. VI).

2. Setzen Sie die Schleif- bzw. Trennscheibe auf den

Innenflansch. Hinweis: Sorgen Sie bei Verwendung einer gekröpften Scheibe dafür, dass die Vertiefung in Richtung des Innenflansches weist.

3. Schrauben Sie den Gewindeflansch (14) auf die Spindel (1).

Hinweis: Die erhabene Mitte des Gewindeflansches muss von der Scheibe wegzeigen, wenn eine Schleifscheibe eingesetzt wird (siehe Abb. VII (a)), und in Richtung der Scheibe weisen, wenn es sich um eine Trennscheibe handelt (siehe Abb. VII (b)).

4. Drücken Sie die Spindelarretierung (2) und drehen Sie die

Spindel (16), bis der Verriegelungsmechanismus spürbar greift.

5. Ziehen Sie nun den Gewindeflansch mithilfe des

Stiftschlüssels (11) im Uhrzeigersinn vollständig an. Geben Sie anschließend die Spindelarretierung frei. Der Winkelschleifer ist nun einsatzbereit. Schleif- bzw. Trennscheiben entfernen

1. Drücken Sie zum Abnehmen der Scheibe die

Spindelarretierung (2) und drehen Sie die Spindel (16), bis der Verriegelungsmechanismus spürbar greift.

2. Nehmen Sie den Gewindeflansch (14) mithilfe des

Stiftschlüssels (11) ab.

3. Heben Sie die Einsatzscheibe von der Spindel.

Drahtbürsten montieren

1. Nehmen Sie den Gewindeflansch (14), die Schleifscheibe

(falls montiert) und den Innenflansch (13) von der Spindel (16).

2. Schrauben Sie die Topfbürste direkt auf die Spindel.

3. Drücken Sie die Spindelarretierung (2) und drehen Sie die

Spindel, bis der Verriegelungsmechanismus spürbar greift.

4. Ziehen Sie die Topfbürste mit einem geeigneten

Schraubenschlüssel (nicht im Lieferumfang enthalten) an.

5. Geben Sie anschließend die Spindelarretierung frei.

6. Um die Drahtbürste zu entfernen, drücken Sie die

Spindelarretierung und drehen Sie die Spindel, bis der Verriegelungsmechanismus spürbar greift. Entfernen Sie die Topfbürste anschließend mit einem entsprechend geeigneten Schraubenschlüssel. Bedienung WARNUNG! Tragen Sie bei der Arbeit mit diesem Gerät stets geeignete Schutzausrüstung. Für die Verwendung dieses Geräts sind Schutzbrille, Schutzhandschuhe, Gehörschutz sowie ein hochwertiger Atemschutz erforderlich. WARNUNG! Stellen Sie sicher, dass Sie die in dieser Bedienungsanleitung angegebenen Abschnitte zu „Sicherheitshinweisen“ und „Vor Inbetriebnahme“ gelesen und verstanden haben, bevor Sie dieses Gerät benutzen. Ein- und Ausschalten

1. Halten Sie das Gerät gut mit beiden Händen fest.

2. Stellen Sie sicher, dass das Werkzeug beim Einschalten noch

keinen Kontakt mi dem Werkstück hat.DE silverlinetools.com

3. Drücken Sie den Schiebeschalter (4), nach rechts und dann

nach vorn. Sobald der Schiebeschalter vollständig nach vorn gedrückt ist, drücken Sie ihn runter, um diesen zu arretieren (Abb. VIII).

4. Drücken Sie das hintere Ende des Ein-/Aus-

Schiebeschalters, um diesen freizugeben und den Winkelschleifer auszuschalten. Schleifen( WARNUNG! Verwenden Sie ausschließlich Scheiben, die speziell für Schleifarbeiten vorgesehen sind. Schleifscheiben für Stein und für Metall sind nicht austauschbar; verwenden Sie stets die für die jeweilige Anwendung richtige Scheibe.

1. Warten Sie, bis das Gerät die volle Drehzahl erreicht hat,

und führen es erst dann an das Werkstück.

2. Üben Sie beim Schleifen keinen übermäßigen Druck auf das

Gerät aus. Hinweis: Hoher Druck führt nicht zu schnellerem Materialabtrag, sondern lediglich zu schnellerer Abnutzung der Schleifscheibe und erhöhtem Verschleiß der Maschine.

3. Halten Sie das Gerät beim Schleifen in einem Winkel von

etwa 15 bis 30° zur Werkstückoberfläche (siehe Abb. IX).

4. Halten Sie das Werkzeug in Bewegung, um Rillen zu

vermeiden. Hinweis: Passen Sie Ihre Technik an das Material an. Eine Hin- und Herbewegung ist für die meisten Metallarten geeignet, jedoch nicht unbedingt für alle Materialien.

5. Nehmen Sie den Winkelschleifer bzw. das Einsatzwerkzeug

von der Werkstückoberfläche, bevor Sie das Gerät ausschalten.

6. Warten Sie stets, bis das Einsatzwerkzeug zum völligen

Stillstand gekommen ist, bevor Sie das Gerät ablegen. Trennen Hinweis: Dieses Gerät ist nicht für das Nassstrennen konzipiert WARNUNG! Vergewissern Sie sich stets, dass die korrekte Schutzhaube für die zu verwendende Scheibe am Gerät angebracht ist. WARNUNG! Verwenden Sie ausschließlich Scheiben, die speziell für Trennarbeiten vorgesehen sind. Scheiben für Stein und für Metall sind nicht austauschbar; verwenden Sie stets die für die jeweilige Anwendung richtige Scheibe. WARNUNG! Verwenden Sie niemals Trennscheiben für Schleifarbeiten. Die Scheibe könnte bersten und den Benutzer und/oder Umstehende verletzen.

1. Positionieren Sie sich so, dass die freiliegende Unterseite

der Trennscheibe von Ihnen weg zeigt.

2. Warten Sie, bis das Gerät die volle Drehzahl erreicht hat,

und führen es erst dann an das Werkstück.

3. Üben Sie beim Trennen keinen übermäßigen Druck auf das

Gerät aus. Hinweis: Hoher Druck führt nicht zu schnellerem Materialabtrag, sondern lediglich zu schnellerer Abnutzung der Trennscheibe und erhöhtem Verschleiß der Maschine.

4. Sobald eine Kerbe hergestellt ist, halten Sie den Winkel der

Trennscheibe konstant.

5. Warten Sie stets, bis das Einsatzwerkzeug zum völligen

Stillstand gekommen ist, bevor Sie das Gerät ablegen. WARNUNG! Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schal ten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Entnehmen Sie danach das Werkzeug. WARNUNG! Wenden Sie keine seitliche Kraft auf die Trennscheiben an, da dies dazu führen kann, dass sich die Scheibe im Schnitt verklemmt und zerbricht. WICHTIG: Der Durchmesser der Trennscheibe wird während der Verwendung kontinuierlich kleiner. Je kleiner die Scheibe wird, desto stärker wird der Motor belastet. Verwenden Sie nur Trennscheiben, die mindestens 75 % ihres ursprünglichen Durchmessers haben, um einer Beschädigung der Maschine vorzubeugen. Topfbürste oder Drahtbürste verwenden

• Vergewissern Sie sich stets, dass die maximale Geschwindigkeit der Topf- bzw. Drahtbürste die Leerlaufgeschwindigkeit des Schleifers nicht überschreitet.

• Stellen Sie sicher, dass die Topf- bzw. Drahtbürste die Schutzhaube und das Gerätegehäuse nirgends berühren kann.

• Lassen Sie den Schleifer bei montierter Topf- bzw. Drahtbürste vor der Anwendung mindestens 30 Sekunden laufen, um sicherzustellen, dass die Topf- bzw. Drahtbürste fest sitzt und richtig ausgewuchtet ist. WICHTIG: Üben Sie bei Verwendung einer Topf- bzw. Drahtbürste keinen übermäßigen Druck aus. Stärkerer Druck macht die Topf- bzw. Drahtbürste nicht wirkungsvoller, sondern führt zu einem frühzeitigen Verbiegen und Brechen der Bürstendrähte. WARNUNG! Entfernen Sie den Akku (8) und die Scheibe, wenn der Winkelschleifer nicht in Betrieb ist. Zubehör

• Zubehör für dieses Werkzeug wie z.B. Drahtbürsten, Schleif- und Trennscheiben usw. können Sie über Ihren Silverline- Fachhändler beziehen.

• Ersatzteile können unter toolsparesonline.com bestellt werden. Wartung und Pflege* WARNUNG! Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie Wartungs- oder Reinigungsarbeiten daran vornehmen. Allgemeine Überprüfung

• Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch Vibration lockern können.

• Reparaturen müssen durch eine zugelassene Silverline- Reparaturwerkstatt erfolgen. Schmierung(

• Schmieren Sie alle beweglichen Teile in regelmäßigen Abständen leicht mit einem geeigneten Sprühschmiermittel. Reinigung WARNUNG! Tragen Sie bei der Reinigung dieses Geräts stets Schutzausrüstung einschließlich Augenschutz und Schutzhandschuhe.

• Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleißen die Innenteile schnell und die Lebensdauer des Gerätes wird verkürzt.

• Säubern Sie das Gerätegehäuse mit einer weichen Bürste oder einem trockenen Tuch.DE silverlinetools.com

• Reinigen Sie Kunststoffteile niemals mit Ätzmitteln. Falls eine Trockenreinigung nicht ausreichend ist, sollte ein mildes Reinigungsmittel auf einem feuchten Lappen verwendet werden.

• Das Gerät darf niemals mit Wasser in Berührung kommen.

• Vergewissern Sie sich vor dem erneuten Gebrauch, dass das Gerät wieder vollkommen trocken ist.

• Die Entlüftungsöffnungen gegebenenfalls mit sauberer, trockener Druckluft reinigen, sofern verfügbar. Kohlebürsten(

• Mit der Zeit unterliegen die Kohlebürsten des Motors dem Verschleiß.

• Wenn der Verschleiß der Kohlen fortgeschritten ist, kann dadurch die Motorleistung abnehmen, die Maschine kurzzeitig ausfallen oder es kann zu sichtbarer Funkenbildung kommen.

• Lassen Sie die Kohlebürsten bei derartigen Verschleißanzeichen von einem zugelassenen Vertragskundendienst ersetzen. Kontakt Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222. Webseite: silverlinetools.com/de-DE/Support Adresse: Toolstream Ltd.Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222. Webseite: silverlinetools.com/de-DE/Support GB-Postanschrift: Toolstream Ltd. Boundary Way Lufton Trading E BA22 8HZ, Großbritannien EU-Postanschrift: Toolstream B.V. De Keten

• Bewahren Sie dieses Gerät sorgfältig an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern auf.

• Entnehmen Sie bei langfristiger Lagerung die Batterien und bewahren Sie sie vom Gerät getrennt auf. Entsorgung Lithium-Ionen-Akkus dürfen daher nicht über den normalen Hausmüll entsorgt werden. Informationen zur Entsorgung von Lithium-Ionen-Akkus erhalten Sie von Ihrer örtlichen Entsorgungsbehörde oder dem ursprünglichen Händler. Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen Elektrowerkzeugen die geltenden Vorschriften und Gesetze.

• Elektrowerkzeuge, Batterien und andere elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgen.

• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Elektrowerkzeugen und Batterien beraten.DE silverlinetools.com

Fehlerbehebung* Störung Mögliche Ursache Abhilfe Kein Betrieb bei Betätigung des Ein- /Ausschalters (7). Akku (8) vollständig entladen Akku aufladen oder gegen einen geladenen Akku austauschen. Akku defekt Akku ersetzen Ein-/Ausschalter defekt Lassen Sie den Schalter von einer zugelassenen Silverline-Werkstatt austauschen. Abgenutzte Kohlebürsten Lassen Sie die Kohlebürsten von einer zugelassenen Silverline-Werkstatt austauschen. Gerät defekt Wenden Sie sich an einen zugelassenen Silverline- Kundendienst. Geringe Schleif- /Trennleistung Scheibe für den zu bearbeitenden Werkstoff ungeeignet Geeignete Schleif- oder Trennscheibe einsetzen Zu viel Druck auf das Werkzeug angewandt Reduzieren Sie den Druck auf das Werkzeug Schleif- oder Trennscheibe läuft nicht mittig und vibriert übermäßig stark Schleif- /Trennscheibe übermäßig abgenutzt oder verformt Schleif-/ Trennscheibe auswechseln Schleif- /Trennscheibe nicht richtig montiert Schleif- /Trennscheibe entfernen und richtig montierenDE silverlinetools.com 39ES silverlinetools.com

17. Beschermkap klem
