INSTRUKCJA OBSŁUGI 980960 SILVERLINE

Wprowadzenie Dziękujemy za zakup narzędzia marki Silverline. Zapoznaj się z niniejszymi instrukcjami: zawierają one informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlatego też, nawet, jeśli jesteś zaznajomiony z podobnymi produktami, przeczytanie tego podręcznika jest niezbędne w celu pełnego zrozumienia instrukcji obsługi. Upewnij się, że wszyscy użytkownicy narzędzia przeczytali i w pełni zrozumieli instrukcje obsługi. Przechowaj tę instrukcję wraz z produktem do wykorzystania w przyszłości. Opis symboli, Tabela znamionowa zawiera symbole dotyczące narzędzia. Symbolizują one określone informacje o produkcie lub przedstawiają instrukcje jego użycia. Kluczowe,skróty,techniczne,

Wolt ~, a.c. Prąd przemienny A, mA Amper, mili - amper

Amper na godzinę (pojemność akumulatora)

Prędkość bez obciążenia

Herc ⎓, d.c. Prąd przemienny W, kW Wat, kilowat min

Obroty na minutę dB(A) Poziom hałasu w decybelach (A mierzony) m/s

Metry na sekundę do kwadratu (wartość drgań) Dane techniczne Napięcie prądu elektrycznego: 18 V⎓ Prędkość znamionowa: 8000min

Średnica tarczy: 115 mm Rozmiar otworu tarczy: 22,23 mm Gwint wrzeciona: M14 Klasa ochrony: Stopień ochrony: IPX0 Wymiary (dł. x szer. x wys.): 360 x 770 x 102 mm Waga: 2,0 kg Akumulator: Typ ogniwa: Li-ion Napięcie prądu elektrycznego: 18 V⎓ Pojemność: 4 Ah Ładowarka: Moc wejściowa: 230 V~ 50 Hz, 1,2 A Napięcie wyjściowe: 22 V⎓, 2,4 A Czas ładowania: 2 h Długość przewodu zasilania: 1,8 m Klasa ochrony: Stopień ochrony: IPX0 W wyniku nieprzerwanego procesu rozwojowego produktów dane technicznych poszczególnych produktów Silverline mogą ulec zmianie bez uprzedniego powiadomienia. Parametry emisji dźwięku i wibracji Poziom ciśnienia akustycznego L

87,0 dB(A) Poziom mocy akustycznej L

98,0 dB(A) Niepewność pomiaru K 3 dB Wartość emisji wibracji a

Niepewność pomiaru K 1,5 m/s

Poziom natężenia dźwięku dla operatora może przekroczyć 85 dB(A) dlatego konieczne jest zastosowanie środków ochrony słuchu OSTRZEŻENIE: Jeżeli poziom hałasu przekracza 85dB(A) należy zawsze stosować środki ochrony słuchu oraz ograniczyć czas narażenia słuchu na nadmierny hałas. Jeśli poziom hałasu powoduje dyskomfort, nawet w przypadku zastosowania środków ochrony słuchu, niezwłocznie przestań korzystać z narzędzia i sprawdzić czy środek ochrony słuchu jest prawidłowo zamontowany i zapewnia odpowiedni poziom tłumienia dźwięku w odniesieniu do poziomu hałasu wytwarzanego przez narzędzie. OSTRZEŻENIE: Narażenie użytkownika na wibracje narzędzia może spowodować utratę zmysłu dotyku, drętwienie, mrowienie i zmniejszenie zdolności uchwytu. Długotrwałe narażenie może prowadzić do stanu przewlekłego. Jeśli jest to konieczne, ogranicz czas narażenia na wibracje i stosuj rękawice antywibracyjne. Nie korzystaj z urządzenia w trybie ręcznym w temperaturze niższej niż normalna komfortowa temperatura otoczenia, ponieważ zwiększy to efekt wywoływany przez wibracje. Skorzystaj z wartości liczbowych podanych w specyfikacji dotyczącej wibracji, aby obliczyć czas trwania i częstotliwość pracy z narzędziem. Poziom hałasu i drgań w specyfikacji określone są zgodne z międzynarodowymi standardami. Wartości te reprezentują korzystanie z urządzenia w normalnych warunkach roboczych. Niedbała konserwacja, nieprawidłowy montaż lub nieprawidłowe użytkowanie urządzenia mogą spowodować wzrost poziomu hałasu oraz wibracji. www.osha.europa.eu dostarcza informacji na temat poziomów hałasu i wibracji w środowisku pracy, które mogą być przydatne dla użytkowników prywatnych, korzystających z urządzenia przez długi czas.PL silverlinetools.com

Ogólne instrukcje dotyczące bezpieczeństwa OSTRZEŻENIE: Przeczytaj wszystkie ostrzeżenia i instrukcje bezpieczeństwa. Nieprzestrzeganie ostrzeżeń i instrukcji może prowadzić do porażenia prądem, pożaru i / lub poważnych obrażeń. Zachowaj wszystkie instrukcje do wykorzystania w przyszłości. Termin „elektronarzędzie“ odnosi się do urządzenia zasilanego sieciowo (przewodowego) lub urządzenia zasilanego za pomocą baterii (bezprzewodowego).

1) Bezpieczeństwo obszaru pracy

a) Zadbaj o prawidłową higienę i prawidłowe oświetlenie obszaru pracy. Zanieczyszczenie lub brak wystarczającego oświetlenia obszaru pracy mogą doprowadzić do wypadków. b) Nie należy używać elektronarzędzi w przestrzeniach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne wytwarzają iskry, które mogą podpalić pył lub opary. c) Nie dopuszczaj dzieci ani innych osób do obszaru pracy elektronarzędzi. Nieuwaga może spowodować utratę kontroli.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda zasilania. Nie wolno modyfikować wtyczki w żaden sposób. Nie wolno stosować żadnych przejściówek z uziemionym urządzeniem. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Unikaj dotykania uziemionych powierzchni, takich jak rury, grzejniki, piece i lodówki. Uziemienie ciała powoduje zwiększenie ryzyka porażenia prądem. c) Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem. d) Nie należy nadwyrężać kabla. Nigdy nie używaj go do przenoszenia, przeciągania lub odłączania elektronarzędzia. Trzymaj przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem. e) W przypadku korzystania z urządzenia na wolnym powietrzu używaj przedłużacza przystosowanego do używania na zewnątrz. Korzystanie z przedłużacza przystosowanego do używania na zewnątrz zmniejsza ryzyko porażenia prądem. f) W przypadku korzystania z elektronarzędzia w miejscu o dużym natężeniu wilgoci należy używać gniazda zasilania wyposażonego w wyłącznik różnicowoprądowy (RCD). Korzystanie z wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Podczas korzystania z elektronarzędzi bądź czujny, uważaj, co robisz i zachowaj zdrowy rozsądek. Nie używaj ich, gdy jesteś zmęczony albo pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi urządzenia może spowodować poważne obrażenia ciała. b) Korzystaj ze środków ochrony osobistej. Zawsze stosuj środki ochrony oczu. Wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie robocze antypoślizgowe na szorstkiej podeszwie, kask ochronny lub nauszniki ochronne używane w odpowiednich warunkach, zmniejsza ryzyko obrażeń. c) Zapobiegaj przypadkowemu włączeniu urządzenia. Przed podłączeniem do źródła zasilania i / lub akumulatora, podnoszeniem lub przenoszeniem narzędzia, upewnij się, że przełącznik zasilania znajduje się w pozycji wyłączonej. Przenoszenie urządzenia z palcem umieszczonym na wyłączniku zasilania lub podłączanie elektronarzędzi przy włączonym przełączniku zasilania stwarza ryzyko wypadku. d) Przed włączeniem elektronarzędzia usuń z niego wszelkie klucze regulacyjne. Narzędzie lub klucz pozostawiony w obracającej się części elektronarzędzia może spowodować obrażenia ciała. e) Nie wychylaj się. W każdej chwili zachowuj odpowiednią pozycje i równowagę. Umożliwia to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach. f) Noś odpowiednią odzież. Nie zakładaj do pracy z elektronarzędziem luźnej odzieży ani biżuterii. Trzymaj włosy, odzież i rękawice z dala od ruchomych części urządzenia. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części urządzenia. g) Jeśli do zestawu załączone są urządzenia do podłączenia mechanizmów odsysania i zbierania pyłu, sprawdź czy są one przyłączone i prawidłowo zamocowane. Korzystanie z urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami. h) Nie pozwól aby znajomość urządzenia, pozwoliła na ignorowanie zasad bezpieczeństwa. Nieostrożne działanie może doprowadzić do poważnych obrażeń w ciągu sekund.

4) Użytkowanie i pielęgnacja elektronarzędzi.

a) Nie należy przeciążać urządzenia. Używaj narzędzi odpowiednich do danego zastosowania. Prawidłowe narzędzie wykona zadanie lepiej i bezpieczniej w podanym zakresie sprawności. b) Nie należy używać urządzenia, jeśli nie można go włączyć lub wyłączyć za pomocą odpowiedniego przełącznika. Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne i muszą zostać oddane do naprawy. c) Przed dokonaniem regulacji, wymiany akcesoriów lub przechowywaniem elektronarzędzia odłącz wtyczkę od źródła zasilania i / lub akumulator od urządzenia. Te prewencyjne środki bezpieczeństwa zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia. d) Nieużywane elektronarzędzie przechowuj w miejscu niedostępnym dla dzieci i nie dopuszczaj do nich osób nie znających elektronarzędzi lub ich instrukcji obsługi. Elektronarzędzia stanowią niebezpieczeństwo w rękach niedoświadczonych użytkowników. e) Przeprowadzaj konserwacje elektronarzędzi. Sprawdź urządzenie pod kątem nieprawidłowego ustawienia lub zablokowania elementów ruchomych, pęknięć części lub innych usterek, które mogą mieć negatywny wpływ na funkcjonowanie urządzenia. W przypadku usterki należy naprawić urządzenie przed ponownym użyciem. Niewłaściwa konserwacja elektronarzędzi jest przyczyną wielu wypadków. f) Utrzymuj narzędzia tnące w czystości i dobrze naostrzone. Zadbane narzędzia tnące z ostrymi krawędziami tnącymi rzadziej się zacinają i łatwiej nimi sterować. g) Używaj elektronarzędzia, akcesoria, końcówki itp. zgodnie z tymi instrukcjami, biorąc pod uwagę warunki pracy i realizowane zadania. Używanie narzędzi do wykonywania prac niezgodnych z ich przeznaczeniem może doprowadzić do niebezpiecznych sytuacji. h) Utrzymuj rękojeści oraz powierzchnię uchwytów suchą, czystą bez oleju i smaru. Śliskie uchwyty nie zapewniają bezpiecznej obsługi i kontroli narzędzia w nieoczekiwanych sytuacjach.

5) Bezpieczeństwo korzystania z akumulatora

a) Należy ładować akumulator wyłącznie ładowarką określoną przez producenta. Ładowarka, która jest odpowiednia dla jednego akumulatora, może grozić wybuchem pożaru podczas zastosowania z innym akumulatorem. b) Należy używać elektronarzędzia wyłącznie z określonym akumulatorem. Korzystanie z innych akumulatorówPL silverlinetools.com

nieokreślonych dla danego urządzenia może grozić ryzykiem zranienia operatora i wybuchem pożaru. c) Kiedy akumulator nie jest w użyciu, zaleca się trzymanie go z dala od metalowych elementów, takich jak: spinacze, monety, klucze, gwoździe, wkręty bądź inne metalowe części które mogą spowodować połączenie dwóch terminali. Spowodowanie spięcia terminali akumulatora może spowodować pożar bądź poparzenie. d) Podczas niewłaściwych warunków eksploatacji, płyn z akumulatora może wyciec, należy wtedy unikać kontaktu z płynem. Jeżeli przypadkowo dojdzie do kontaktu z cieczą, należy spłukać dużą ilością wody. W przypadku kontaktu z oczami należy skonsultować się z lekarzem. Wyciek płynu może grozić podrażnieniem bądź poparzeniem. e) Nie używaj akumulatora, który może być uszkodzony bądź zmodyfikowany. Uszkodzone lub zmodyfikowane baterie mogą wykazywać nieprzewidywalne zachowanie, powodujące pożar, wybuch lub ryzyko obrażeń. f) Nie wystawiaj akumulatora ani narzędzia na działanie ognia lub nadmiernej temperatury. Wystawienie na działanie ognia lub temperatury powyżej 131 ° C może spowodować wybuch. g) Postępuj zgodnie ze wszystkimi instrukcjami dotyczącymi ładowania i nie ładuj akumulatorów, bądź urządzenia w temperaturze innej niż sprecyzowano w instrukcji. Nieprawidłowe ładowanie, bądź w temperaturze innej niż sprecyzowano może doprowadzić do uszkodzenia akumulatora , bądź zwiększyć ryzyko powstania pożaru.

a) Urządzenie powinno być serwisowane przez wykwalifikowany personel naprawczy przy użyciu wyłącznie oryginalnych części zamiennych. Zagwarantuje to bezpieczeństwo elektronarzędzia. b) Nigdy nie naprawiaj uszkodzonych akumulatorów. Serwis akumulatorów powinien wykonywać wyłącznie producent lub autoryzowany serwis. Specjalne instrukcje dotyczące bezpieczeństwa, OSTRZEŻENIE: Urządzenie może być wykorzystane tylko do zastosowań zgodnych z jego przeznaczeniem. Jakiekolwiek inne użycie niż wspomniane w niniejszej instrukcji obsługi będzie jednoznacznie traktowane, jako niewłaściwe. Użytkownik, a nie producent, ponosi odpowiedzialność za jakiekolwiek uszkodzenia lub szkody powstałe w wyniku niepoprawnego użytkowania. OSTRZEŻENIE: Pomimo zastosowania się do następujących instrukcji nie jest możliwe wyeliminowanie wszystkich pozostałych czynników ryzyka. Zawsze należy zachować ostrożność. Jeśli nie jesteś pewny, co do prawidłowego i bezpiecznego korzystania z danego narzędzia, nie należy go używać. Ostrzeżenia dotyczące ścierania, szlifowania, szczotkowania, polerowania bądź cięcia a) Powyższe elektronarzędzie posiada funkcje pracy, jako szlifierka, szczotka druciana oraz przecinarka. Przeczytaj wszystkie ostrzeżenia i instrukcje bezpieczeństwa. Nieprzestrzeganie ostrzeżeń i instrukcji może prowadzić do porażenia prądem, pożaru i / lub poważnych obrażeń. b) Polerowanie nie jest zalecane niniejszym urządzeniem. Działania, które nie zostały przewidziane dla powyższego urządzenia, stanowią niebezpieczeństwo i mogą doprowadzić do obrażeń operatora. c) Nie należy używać akcesoriów, które nie zostały zaprojektowane ani zalecane przez producenta elektronarzędzia. Tylko, dlatego, że akcesoria można zamontować na urządzeniu, nie oznacza to, że gwarantuje to bezpieczną obsługę. d) Prędkość znamionowa akcesoriów musi być, co najmniej równa maksymalnej prędkości elektronarzędzia. Akcesoria pracujące szybciej niż ich prędkość znamionowa mogą się połamać i wylecieć. e) Zewnętrzna średnica oraz grubość akcesoria musi się mieścić w zakresie zdolności mocowania elektronarzędzia. Nieprawidłowy rozmiar akcesoriów nie może być prawidłowo osłaniany ani kontrolowany. f) Rozmiar trzpienia tarczy, kołnierzy, talerzy szlifierskich, bądź innych akcesoriów należy odpowiednio dopasować na wrzecionie elektronarzędzia Akcesoria z trzpieniem, który nie pasuje do mocowania elektronarzędzia, może być wybity z równowagi, zacząć wibrować i doprowadzić do utraty kontroli. g) Nie wolno używać uszkodzonych akcesoriów. Przed każdym użyciem należy skontrolować akcesoria, takie jak np. ściernice pod kątem odprysków i pęknięć, tarcze szlifierskie pod kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem luźnych lub złamanych drutów. Jeśli elektronarzędzie zostało upuszczone, należy je sprawdzić pod kątem uszkodzeń, bądź zainstalować nowe akcesoria. Po skontrolowaniu i zainstalowaniu nowych akcesoriów, należy przybrać odpowiednia postawę z dala od obracających się akcesoriów, po czym uruchomić urządzenia, aby akcesoria poruszały się ze swoja najszybszą prędkością przez jedna minutę. Uszkodzone akcesoria przez ten czas zostaną połamane. h) Należy nosić odpowiednie wyposażenie ochronne. W zależności od rodzaju wykonywanej czynności, należy używać maski ochronnej, okularów bądź gogli ochronnych. W stosownych przypadkach należy nosić odpowiednią maskę przeciwpyłową, zatyczki do uszu, rękawice oraz fartuch warsztatowy, który zatrzyma drobne elementy ścierne oraz fragmenty materiału wyrzucane podczas pracy. Wyposażenie chroniące oczy musi powstrzymać odłamki generowane podczas pracy elektronarzędziem. Maska oddechowa powinna filtrować cząsteczki, wytworzone podczas pracy. Długotrwałe narażenie na wysokie natężenie hałasu może spowodować utratę słuchu.

i) Osoby postronne powinny się trzymać z dala od miejsca

pracy. Każda osoba wchodząca w obszar pracy powinna nosić wyposażenie ochronne. Fragmenty materiału skrawanego, bądź złamanych akcesoriów, mogą być wyrzucone i doprowadzić do urazu w obszarze pracy. j) Trzymaj elektronarzędzia za izolowane uchwyty, podczas pracy elektronarzędzie może się natknąć i przeciąć ukryty przewód w ścianie, bądź własny przewód zasilania. Akcesorium tnące, które zetknęło się z przeciętym przewodem, stanie się przewodnikiem prądu i może skutkować porażeniem elektrycznym operatora k) Ustaw przewód zasilania z dala od obracających się akcesoriów. W przypadku utraty kontroli, przewód może zostać przecięty, bądź zaklinowany, a ręka operatora może zostać wciągnięta w obracające się akcesoria.PL silverlinetools.com

l) Nigdy nie należy odkładać elektronarzędzia dopóki obracające się akcesoria kompletnie się zatrzymają. W przeciwnym razie akcesoria mogą zaczepić się o podłoże i pociągnąć elektronarzędzie z poza kontroli. m) Nie wolno uruchamiać urządzenia podczas przenoszenia go po swojej stronie. Przypadkowy kontakt z obracającym się akcesorium może pociągnąć ubranie, po czym całe urządzenie w stronę ciała operatora. n) Należy regularnie czyścić otwory wentylacyjne elektronarzędzia. Wentylator silnika może zbierać pył i osad wewnątrz obudowy, zaś spiętrzony pył opiłków metalu grozi zagrożeniem elektrycznym. o) Nie należy używać elektronarzędzi w przestrzeniach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów Urządzenia elektryczne wytwarzają iskry, które mogą podpalić pył lub opary. p) Pomimo zastosowania się do następujących instrukcji obsługi narzędzia nie jest możliwe wyeliminowanie wszystkich czynników ryzyka resztkowego. Nie korzystaj z urządzenia w przypadku pojawienia się wątpliwości dotyczących jego bezpiecznego użytkowania Zapobieganie efektowi odrzutu Odrzut jest nagłą reakcją ściśnięcia lub wyszczerbienia obracającej się tarczy, talerza szlifierskiego, szczotek bądź innych akcesoriów. Zaciśnięcie bądź zaczepienie spowoduje nagłe zatrzymanie się obracającego elementu, co w efekcie spowoduje wyrzucenie elektronarzędzia w przeciwną stronę niż obracające się akcesoria. Przykładowo, jeżeli ściernica się zaczepiła bądź została przygnieciona przez obrabiany przedmiot, krawędź tarczy, który została zaciśnięta zacznie zagłębiać się w powierzchnię elementu, co może spowodować jej wspięcie się bądź wyrzucenie. Tarcza może, zatem wyskoczyć w stronę operatora bądź w przeciwnym kierunku, w zależności od jej kierunku w momencie zakleszczenia. W związku z tym tarcze ścierne mogą zostać połamane w takich warunkach. Odrzut jest wynikiem nadużywania elektronarzędzia i / lub niewłaściwych czynności bądź warunków, których można uniknąć, podejmując odpowiednie środki ostrożności jak poniżej: a) Należy utrzymywać odpowiednią pozycję oraz pewny chwyt elektronarzędzia, co pozwoli na przezwyciężenie odrzutu. Zawsze należy używać dodatkowego uchwytu, jeśli takowy istnieje, dla zwiększenia kontroli nad odrzutem oraz momentu obrotowego przy starcie. Operator może kontrolować moment obrotowy bądź efekt odrzutu, jeśli podejmie odpowiednie środki ostrożności. b) Nigdy nie należy przykładać dłoni blisko obracających się akcesoriów. Osprzęt może wyskoczyć w stronę dłoni operatora. c) Nie wolno stawać w obszarze gdzie elektronarzędzie może zostać wyrzucone. Odrzut spowoduje wyrzucenie narzędzia w stronę przeciwną niż ruch tarczy w momencie zaczepienia. d) Należy zachować szczególną ostrożność podczas pracy w narożnikach, ostrych krawędziach itp. Należy unikać sytuacji zaczepiania i ściśnięcia akcesoriów. Narożniki, ostre krawędzie mają tendencję do zaplątania obracających się akcesoriów, a w efekcie utratę kontroli bądź odrzut. e) Nie należy mocować łańcucha, akcesoriów rzeźbiarskich oraz brzeszczotów. Wymienione elementy często powodują utratę kontroli oraz efekt odrzutu. Zasady bezpieczeństwa dotyczące szlifowania i cięcia materiałami ściernymi a) Należy korzystać z tarcz wyłącznie zalecanych dla używanego elektronarzędzia, wraz z osłoną zaprojektowaną dla wybranej tarczy. Tarcze, które nie zostały przeznaczone dla danego urządzenia, nie mogą być odpowiednio chronione i stanowią niebezpieczeństwo. b) Osłona musi zostać bezpiecznie przymocowana do urządzenia i ustawiona na zapewnienie maksymalnej ochrony, tak, aby możliwie najmniejsza część tarczy wystawała w stronę operatora. Osłona chroni użytkownika przed złamanymi akcesoriami, iskrami, bądź skrawkami materiału, które mogą zostać przypadkowo wyrzucane w stronę operatora. c) Tarcze muszą być używane tylko do celów dla nich przeznaczonych. Na przykład: nie należy szlifować boczną stroną tarczy do cięcia. Ściernice do cięcia są przeznaczone do szlifowania obwodowego; boczne stosowanie tych tarcz może doprowadzić do ich połamania. d) Zawsze należy korzystać z nieuszkodzonych nakrętek do szlifierek kątowych o odpowiednim rozmiarze i kształcie dla danej tarczy ściernej. Odpowiednie nakrętki zabezpieczają tarczę, zmniejszając prawdopodobieństwo jej pęknięcia. Nakrętki do tarczy tnących mogą być inne od ściernic. e) Nie należy używać zużytych nakrętek z większych elektronarzędzi. Tarcze przeznaczone dla większych elektronarzędzi, nie nadają się do większej prędkości na mniejszym elektronarzędziu, ponieważ mogą zostać rozerwane. Dodatkowe zasady bezpieczeństwa dotyczące cięcia materiałami ściernymi a) Nie ściskaj tarczy do cięcia, bądź nie nakładaj nadmiernego nacisku. Nie wolno dokonywać nadmiernie głębokich cięć. Przeciążenie tarczy zwiększa obciążenie i podatność na przekręcenie lub zaklinowanie tarczy podczas cięcia, co prowadzi do odrzutu i pęknięcia akcesorium. b) Nie wolno stawać w linii razem z obracająca się tarczą. Tarcza może w pewnym punkcie pracy, może oddalić się od ciała, doprowadzając odrzutem do naprowadzenia tarczy z elektronarzędziem wprost na użytkownika. c) W przypadku zakleszczenia się tarczy, bądź przerwania pracy z jakichkolwiek przyczyn, należy wyłączyć elektronarzędzie, trzymając do momentu całkowitego zatrzymania się tarczy. Nigdy nie należy próbować zdejmować tarczę, kiedy znajduje się w ruchu, w przeciwnym razie może dojść do odrzutu. Należy sprawdzić i naprawić, jeśli doszło do zakleszczenia. d) Nie należy od nowa rozpoczynać cięcia w połowie materiału, ani próbować wykonywać częściowych cięć w przedmiocie obróbki. Należy najpierw odczekać, aż tarcza osiągnie maksymalną prędkość, po czym ostrożnie wprowadzić tarczę w materiał. W przeciwnym razie może dojść do zakleszczenia, odrzutu, jeśli urządzenie zostanie uruchomione w materiale obróbki. e) Przedmiot obróbki o dużych wymiarach powinien być podparty, aby zapobiec efektowi odrzutu i zaklinowania tarczy. Duże przedmioty obróbki maja tendencję do wyginania się pod własnym ciężarem. Zaleca się, zatem umieszczenie wsporników pod danym elementem w sąsiedztwie linii cięcia i w pobliżu po obu stronach obrabianego przedmiotu f) Zachowaj szczególną ostrożność podczas wykonywania otworów kieszeniowych w niewidocznych obszarach. Wystające ostrze może przeciąć przypadkowe obiekty i ulec efektowi odrzutu. Zasady bezpieczeństwa dotyczące szlifowania a) Nie należy używać zbyt dużego papieru ściernego. Postępuj zgodnie z zaleceniami producenta, podczas wybierania papieru ściernego. Większe tarcze ściernePL silverlinetools.com

wystające poza obręb tarczy szlifierskiej grożą pokaleczeniem i mogą doprowadzić do zadzierania, rozrywając tarczę bądź spowodować odrzut. Zasady+bezpieczeństwa+dotyczące+pracy+szczotkami+doczołowymi+ a) Należy mieć świadomość, że druciki ze szczotki są wyrzucane nawet podczas zwykłej pracy. Nie należy, zatem przeciążać szczeciny poprzez nałożenie na szczotkę dużej siły. Druciki mogą z łatwością przeniknąć przez cienkie ubrania oraz skórę. b) Jeśli korzystanie z osłony jest zalecane podczas pracy ze akcesoriami drucianymi, nie należy pozwolić, aby tarcza, bądź szczotka druciana zetknęły się z osłoną. Tarcza druciana, bądź szczotka mogą zwiększyć średnicę ze względu na obciążenia i siłę odśrodkową Dodatkowe zasady bezpieczeństwa dotyczące szlifowania OSTRZEŻENIE: Podczas korzystania z prostych i odgiętych tarcz do cięcia (typ 41 i 42) oraz tarcze ścierne na krawędzi (typ 1), należy zamontować osłonę. OSTRZEŻENIE: NIE WOLNO pracować szlifierką bez zamontowanej odpowiedniej osłony. Należy zmienić ustawienie osłony, jeśli kąt pracy się zmienił, bądź pozycja operatora. OSTRZEŻENIE: Zawsze należy sprawdzić datę ważności tarczy przed jej użyciem (zdejmij z urządzenia w razie konieczności). Data powinna być zaznaczona na etykiecie bądź przystemplowana na wewnętrznej stronie pierścienia tarczy. NIE NALEŻY używać tarcz, których data ważności do użycia już wygasła, gdyż może dojść do ich złamania.

• Powierzchnia szlifowania odgiętej tarczy musi być zamontowana poniżej płaszczyzny krawędzi osłony. Niewłaściwe zamontowana tarcza, która wystaje poza krawędź osłony może być nieodpowiednio chronione.

• Nie dotykaj tarczy zaraz po użyciu, należy odczekać aż wystygnie

• Należy po każdym chwilowym braku prądu przesunąć przełącznik na pozycję off

• Urządzenie może podlegać przeciążeniu, jeśli jest na niewywierana zbyt duża aplikacja siły. Przeciążenie może doprowadzić do przegrzania i uszkodzenia elektronarzędzia. Po zakończeniu pracy należy pozostawić elektronarzędzie uruchomione bez obciążenia przez kilka minut w celu jego schłodzenia, przez użycie wentylatora silnika

• Podczas obsługi urządzenia niezbędnym wymogiem bezpieczeństwa jest prawidłowy typ osłony zainstalowany dla danej pracy, w celu uniknięcia obrażeń. Na przykład osłona cięcia powinna być zainstalowana, podczas pracy z tarczą diamentową oraz do szlifowania

• Akcesoria ścierne powinny być zamontowane i przechowywane zgodnie z zaleceniami producenta

• Używaj odpowiedniego rodzaju tarczy ściernej, bądź do cięcia w zależności od rodzaju pracy oraz materiału obróbki. Sprawdź etykietę na tarczy, bądź innym akcesorium, aby upewnić się, że jest odpowiednie dla danego użycia i materiału

• Jeśli tarcza jest wyposażona w przekładkę, należy poprawnie ją zamontować i poprawnie z niej korzystać. Niezamontowane przekładki mogą sprawić roztrzaskanie tarczy, a co za tym idzie staną się niebezpieczne dla użytkownika

• Upewnij się przed użyciem, że akcesoria zostały poprawnie zamontowane. Uruchom elektronarzędzie z zamontowanym akcesorium, bez obciążenia przez chwilę, przed rozpoczęciem pracy. W przypadku nadmiernych wibracji, należy zatrzymać maszynę, sprawdzić przyczynę wibracji i naprawić w razie potrzeby. Zasięgnij profesjonalnej porady, jeśli nie jesteś pewien, jak obsługiwać bezpiecznie maszynę

• Nie pozwól, aby tarcze były mokre, bądź zanieczyszczone olejem. Jeśli podejrzewasz, że tarcza uległa degradacji w trakcie przechowywanie, bądź nie jesteś pewien, co do daty ważności, NALEŻY JĄ WYRZUCIĆ

• Nie wolno ciąć, ani szlifować magnezu, ani stopu, który może mieć w składzie zawartość magnezu

• Trzymaj maszynę prawidłowo, aby upewnić się, że zanieczyszczenia produkowane podczas pracy nie będą się osadzać na skórze, ani ubraniu

• Nie wciskaj blokady wrzeciona podczas pracy elektronarzędzia

• Tarcza ścierna z czasem ulegnie zużyciu, z co za tym idzie zmniejszy swój rozmiar. Jeśli tarcza stanie się zbyt mała, należy ja wymienić na nową Dodatkowe zasady bezpieczeństwa stosowania materiałów super- ściernych

• Materiały super-ścierne są to zazwyczaj materiały sztywne i łatwe do rozbicia, dlatego należy je traktować z najwyższą starannością. Uszkodzone lub nieprawidłowo zamontowane materiały super-ścierne są niebezpieczne i mogą spowodować poważne szkody dla użytkownika oraz innych osób w pobliżu

• Istnieje wiele rodzajów materiałów super-ściernych takich jak: tarcze tnące, tarcze szlifierskie, tarcze diamentowe, tarcze metalowe spawane CBN itp. NIGDY nie należy używać super-ściernych tarcz tnących do szlifowania bocznego, ponieważ może to doprowadzić do rozbicia tarczy. Należy się upewnić, że urządzenie nie przekracza maksymalnej prędkości tarczy

• NIGDY nie należy używać super-ściernych tarcz tnących do szlifowania bocznego, ponieważ może to doprowadzić do rozbicia tarczy

• Tarcze szlifierskie super-ścierne muszą zawsze być sprawdzane i testowane przed montażem. Tarcze szlifierskie metalowe powinny być poddawane testowi dźwiękowemu: polega on na przytrzymaniu tarczy na trzpieniu lub palcu włożonym w otwór tarczy,a następnie należy uderzyć delikatnie testowany materiał w kilku miejscach przedmiotem niemetalicznym i wsłuchać się w wytwarzany w ten sposób dźwięk. Tarcze metalowe w stanie nienaruszonym powinny wydawać metaliczny dźwięk „jak dzwon”. Uszkodzone tarcze metalowe wydają tępy dźwięk. W razie wątpliwości NIE NALEŻY UŻYWAĆ, ZAKWALIFIKOWAĆ, JAKO USZKODZONY I WYRZUCIĆ.

• Należy zawsze upewnić się, że kołnierz montażowy urządzenia pasuje do tarcz szlifierskich. Należy sprawdzić w instrukcji montażu producenta

• Po zamontowaniu tarczy szlifierskiej a przed przystąpieniem do pracy, należy ZAWSZE przeprowadzić 30 sekundową próbę z prędkością bez obciążenia, w celu sprawdzenia prawidłowych symetrii i wibracji. Jeśli takie wystepują, należy NATYCHMIAST wyłączyć urządzenie, wyjąc tarczę, sprawdzić, zamontować z powrotem i przeprowadzić ponownie test, jeśli nie wykryto żadnych uszkodzeń

• Przed użyciem materiałów takich jak: chłodziwa, płyny oraz smary tłumiące pył, należy najpierw sprawdzić czy materiały super-ścierne nadają się do użycia z nimi. Chłodziwo należy tylko stosować na tarczach w ruchu, nigdy na tarczach nieporuszających się. Przy wyłączaniu urządzenia należy zawsze najpierw odciąć dopływ chłodziwa i pozostawić działające elektronarzędzie w ruchu bez obciążenia, tak aby siły odśrodkowe odprowadziły ciecz z tarczy szlifierskiej. Po użyciu należy wysuszyć tarczę szlifierską i zapobiec przed wchłonięciem w nią cieczyPL silverlinetools.com

Unikaj spalania szlifierki kątowej Szlifierki zostały zaprojektowane do pracy pod obciążeniem. Jeżeli silnik zostanie szybko schłodzony, wystąpi minimalne zużycie lub uszkodzenie.

• NIE nadużywaj szlifierki kątowej.

• Jeśli urządzenie emituje zapach zapalny, NIE zatrzymuj narzędzia; zamiast tego wyjmij z materiału i pozwól mu się swobodnie obracać przez około 5-10 sekund z dużą prędkością, aby ochłodzić silnik przed kontynuowaniem pracy.

• Powtarzaj wyjmowanie urządzenia spod obciążenia z przerwami, aby utrzymać urządzenie chłodne podczas użytkowania. Jeśli narzędzie zwalnia na lepkim materiale pod obciążeniem:

• Sprawdź, czy prawidłowa tarcza została wykorzystana

• Wykonuj płytsze przejścia przez materiał Bezpieczeństwo korzystania z ładowarki i akumulatora Należy korzystać z ładowarki w sposób prawidłowy

• Zapoznaj się z częścią niniejszej instrukcji dotyczącą korzystania z ładowarki (18) przed przystąpieniem do ładowania akumulatora (8)

• Nie wolno używać ładowarki do ładowania innych akumulatorów niż dostarczone.

• Utrzymuj ładowarkę w czystości; obce ciała lub zabrudzenia mogą spowodować zwarcie lub blokadę otworów wentylacyjnych. Nieprzestrzeganie tych instrukcji może spowodować przegrzanie lub pożar

• Jeśli przewód zasilania ulegnie zniszczeniu, w celu uniknięcia niebezpieczeństwa należy przekazać urządzenie do naprawy przez producenta, pracownika punktu serwisowego lub wykwalifikowanego specjalistę

• Regularnie sprawdzaj ładowarkę pod kątem uszkodzeń, zwłaszcza przewodu, wtyczki i obudowy. Jeśli ładowarka jest uszkodzona, nie wolno jej używać, dopóki nie zostanie naprawiona

• Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem OSTRZEŻENIE: Nie należy ponownie ładować baterii jednorazowych. Bezpieczeństwo korzystania z akumulatora OSTRZEŻENIE: Akumulatory Li-Ion, jeśli są nieprawidłowo użyte, przechowywane, bądź ładowane, stanowią zagrożenie pożaru i eksplozji.

• Trzymaj akumulator z dala od zasięgu dzieci

• Do ładowania akumulatorów należy używać dostarczonej ładowarki

• Należy używać TYLKO akumulatorów dostarczonych z tym narzędziem, lub innych kompatybilnych zalecanych przez dostawcę

• Odczekaj 15 min do schłodzenia akumulatora, po naładowaniu, bądź intensywnym użyciu. Nieprzestrzeganie tych instrukcji może spowodować przegrzanie lub pożar

• Gdy akumulatory nie są używane należy je przetrzymywać w bezpiecznym miejscu w temperaturze pokojowej (ok. 20˚ C).

• Należy się upewnić, że podczas przechowywania akumulatorki nie są połączone stykami. Akumulatory należy przechowywać w czystości, ciała obce lub zabrudzenia mogą spowodować zwarcie Należy przechowywać z dala od metalowych przedmiotów, np.: spinaczy, kluczy, gwoździ oraz wkrętów

• W przypadku niewłaściwego eksploatowania narzędzia istnieje możliwość wycieku cieczy z akumulatora. Należy zachować szczególna ostrożność, ponieważ ciecz ta może powodować podrażnienia skóry lub poparzenia. Należy unikać kontaktu z cieczą. Jeżeli przypadkowo dojdzie do kontaktu z cieczą, należy spłukać dużą ilością wody. W przypadku kontaktu z oczami należy skonsultować się z lekarzem

• Nie należy otwierać, rozbierać, zginać ani podgrzewać akumulatorów do temperatury wyższej niż 60 ° C. Nie wyrzucaj do ognia

• Nie pozwalaj na zmoczenie akumulatora, ani nie zanurzaj ich w wodzie Funkcje bezpieczeństwa akumulatora i ładowarki Akumulator i ładowarka są wyposażone w kilka funkcji bezpieczeństwa, które mogą zostać uruchomione podczas ładowania, bądź pracy urządzeniem:

• Ochrona przed przeładowaniem: Ładowarka wyłącza się automatycznie, gdy akumulator osiągnie pełną pojemność, chroniąc wewnętrzne elementy akumulatora

• Ochrona przed niedostatecznym naładowaniem: Zapobiega rozładowaniu akumulatora powyżej zalecanego najniższego napięcia bezpieczeństwa

• Ochrona przed przegrzaniem: Sensor wyłączy akumulator, jeśli ten się nagrzeje podczas pracy. Zdarza się to, jeśli urządzenie jest nadmiernie eksploatowane, bądź używane przez dłuższy okres czasu. Należy odczekać około 30 minut

schłodzenia się urządzenia do temperatury pokojowej

• Ochrona przed przeciążeniem urządzenia: Akumulator zatrzyma urządzenie jeśli zostanie ono nadmiernie eksploatowane bądź osiągnie maksymalne natężenie prądu. Akumulator wznowi pracę urządzenia jeśli natężenie prądu wróci do standardowego poziomu. Może to zająć kilka minut

• Ochrona przed zwarciem: Akumulator przestanie działać natychmiast, jeśli wystąpi zwarcie, zapobiegając uszkodzeniu akumulatora lub narzędzia

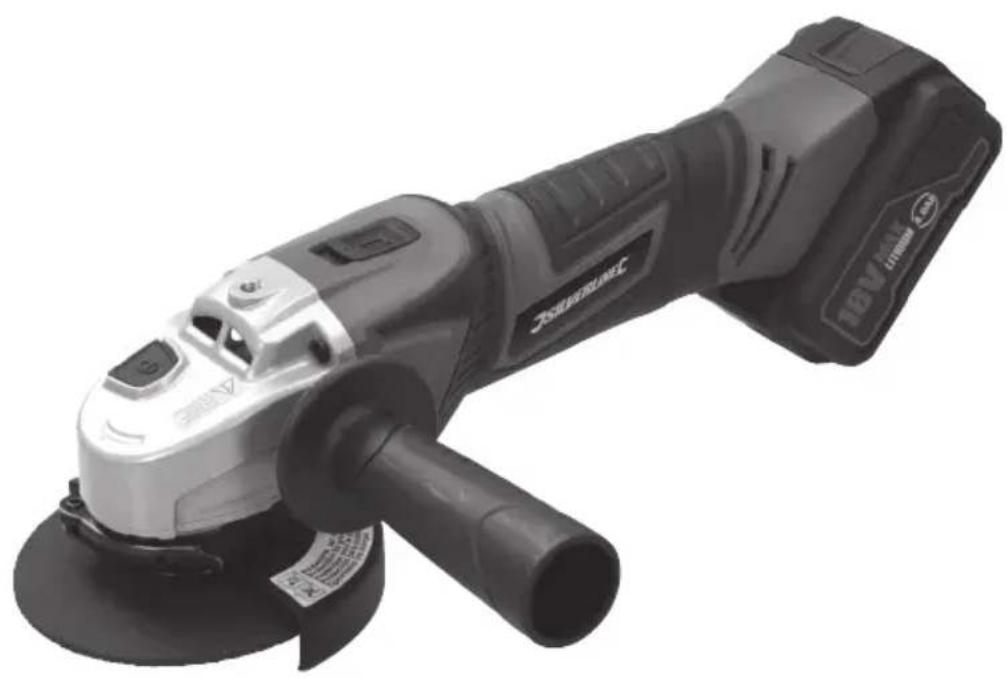

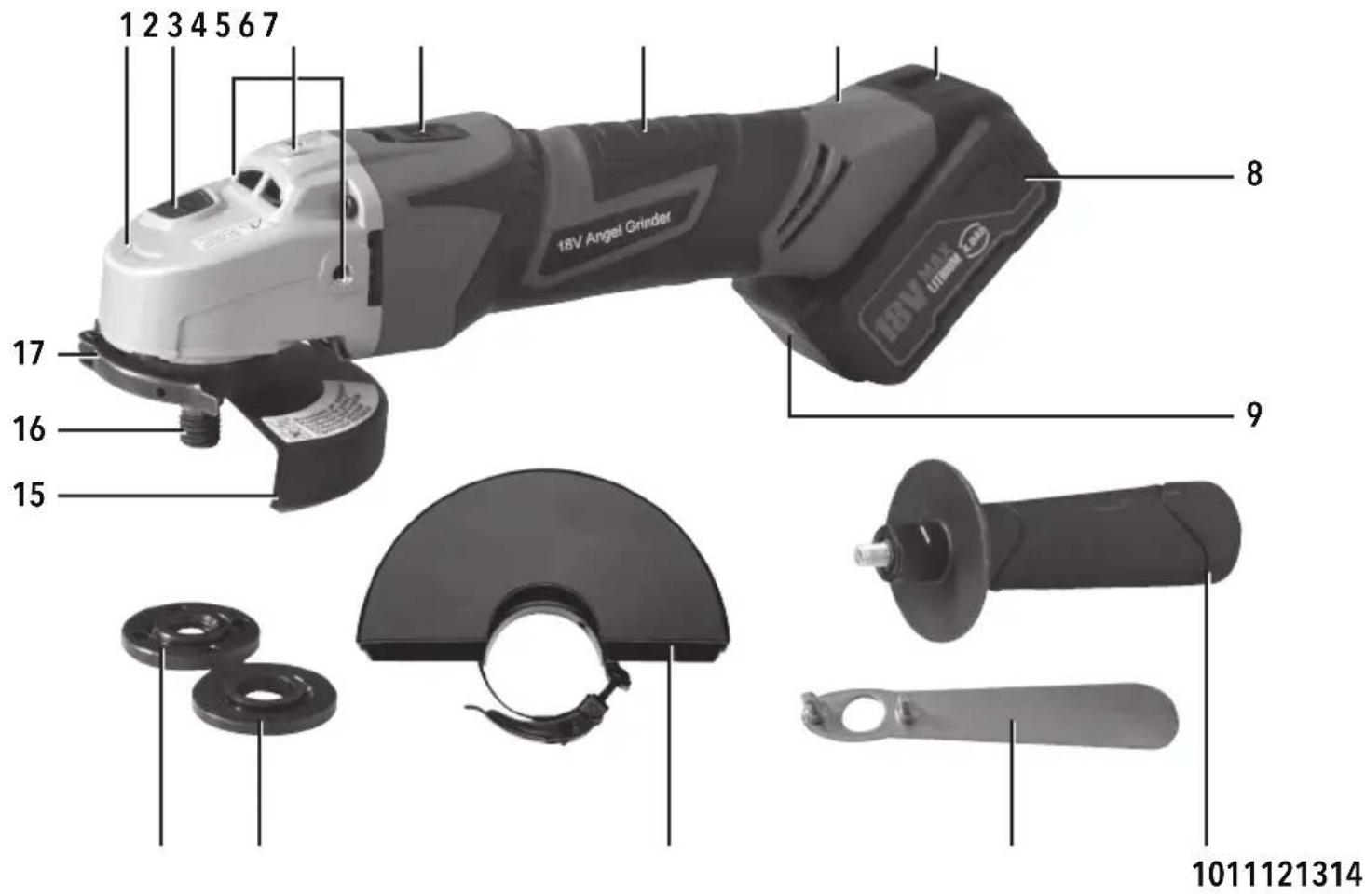

1. Wskaźnik kierunku

2. Przycisk blokady wrzeciona

3. Punkty lokalizacji uchwytu

4. Przełącznik suwakowy ON/OFF

6. Mocowanie akumulatora

9. Wskaźnik naładowania akumulatora

10. Uchwyt pomocniczy

14. Blokada kołnierza

15. Osłona szlifierska

19. Czerwona dioda LED

20. Zielona dioda LED

21. Złącza ładowarki

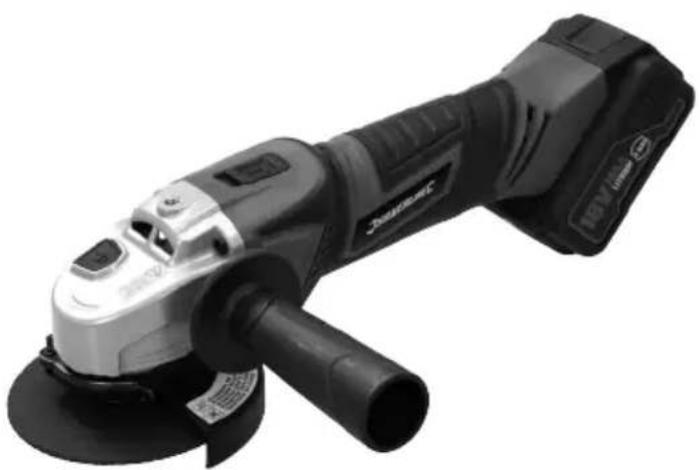

Zastosowanie zgodne z przeznaczeniem Ręczna szlifierka kątowa zasilana bateryjnie nadaje się do lekkiego i średniego szlifowania oraz cięcia metalu i innych materiałów z zamontowaną tarczą i osłoną odpowiedniego typu. Możliwość korzystania Przedstawienie produktuPL silverlinetools.com

ze szczotki drucianej oraz stosowania jako aplikacji szlifujących przy opcjonalnym zakupie kompatybilnych akcesoriów. Urządzenie może być wykorzystane TYLKO do zastosowań zgodnych z jego przeznaczeniem. Jakiekolwiek inne użycie niż wspomniane w niniejszej instrukcji obsługi będzie jednoznacznie traktowane, jako niewłaściwe. Użytkownik, a nie producent, ponosi odpowiedzialność za jakiekolwiek uszkodzenia lub szkody powstałe w wyniku niepoprawnego użytkowania. Producent nie ponosi odpowiedzialności za jakiekolwiek modyfikacje narzędzia, ani za szkody powstałe w wyniku próby modyfikacji. Rozpakowanie urządzenia

• Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się ze wszystkimi mechanizmami i funkcjami.

• Upewnij się, że produkt zawiera wszystkie części i są one w dobrym stanie.

• Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia Przygotowanie do eksploatacji OSTRZEŻENIE: ZAWSZE należy wyjąć akumulator przed montażem, bądź wymianą jakichkolwiek akcesoriów, bądź dokonywaniem regulacji. Wyjmowanie akumulatora Aby wyjąć akumulator (8), naciśnij na zwolnienie akumulatora (7) i wysuń akumulator z mocowania akumulatora (6) (rys. I (a-b)) Instalacja naładowanego akumulatora

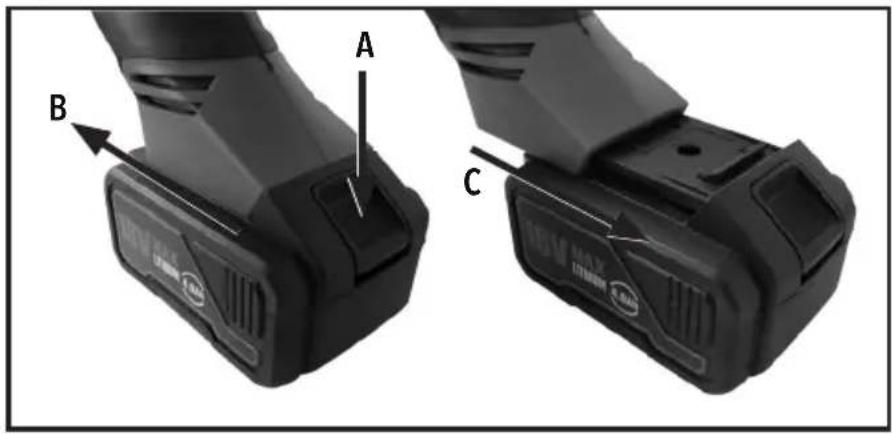

1. Aby umieścić akumulator (8), należy go wsunąć w

mocowanie(6) (rys. I (c)) Uwaga: Akumulator będzie pasował wyłącznie w jednym kierunku, co jest wskazane przez swój kształt oraz konstrukcje mocowania akumulatora. Jednakże, jeśli akumulator nie wsuwa się w ładowarkę z łatwością, nie należy go dociskać na siłę. Zamiast tego należy ponownie zsunąć akumulator z mocowania, sprawdzić ułożenie i spróbować ponownie.

2. Wepchnij akumulator w mocowanie akumulatora do

momentu bezpiecznego zablokowania w miejscu Ustawieni e ładowarki

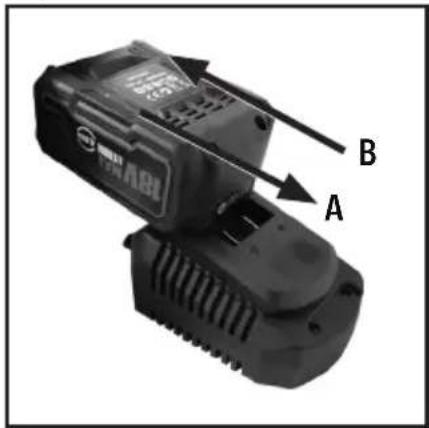

1. W przypadku zamontowanego akumulatora (8) należy go

wyjąć z ładowarki (18) (rys. II (b))

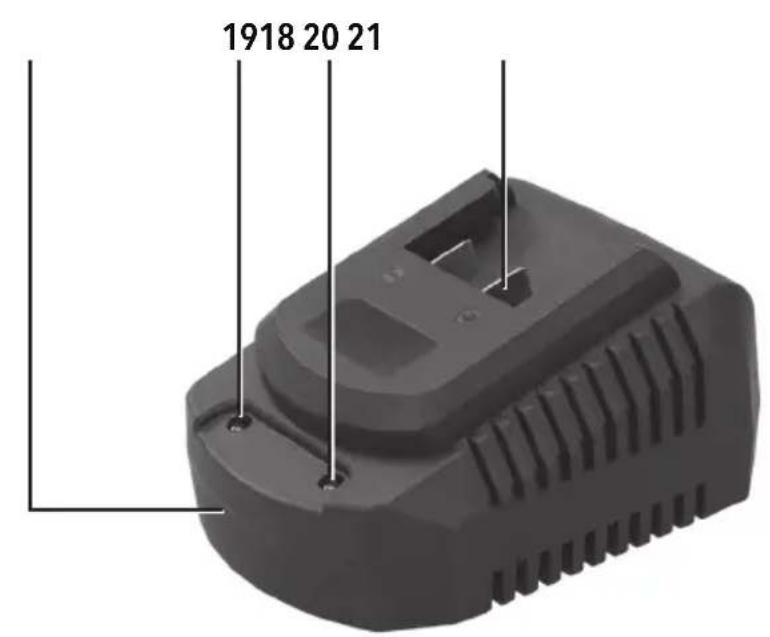

2. Podłącz ładowarkę do głównego zasilania

Uwaga: Zielona dioda LED (20) na ładowarce zacznie świecić, co oznacza, że ładowarka jest zasilana. OSTRZEŻENIE: Ładowarka jest przeznaczona tylko do użytku w pomieszczeniach, nie należy korzystać z ładowarki w warunkach wilgotnych lub w trakcie deszczu. Ładowanie akumulatora OSTRZEŻENIE: Nieprzestrzeganie prawidłowych procedur podczas ładowania akumulatora (8) może doprowadzić do jego trwałego uszkodzenia. Uwaga: Normalny czas ładowania wynosi 2 godziny w przypadku ostatnio całkowicie rozładowanego akumulatora, ale jeśli akumulator pozostawiono w stanie rozładowanym przez pewien czas, ładowanie może potrwać dłużej.

1. Wsuń rozładowany, bądź częściowo rozładowany

akumulator w ładowarkę (3) (rys. II (a)) Uwaga: Należy się upewnić się, że akumulator i ładowarka znajdują się w ustawieniu wyrównanym względem siebie. Jeśli akumulator nie wsuwa się w ładowarkę z łatwością, nie dociskać go na siłę. Zdjąć akumulator, sprawdzić, czy wierzchołek akumulatora i gniazdo ładowarki są czyste i nieuszkodzone, i czy złącza ładowarki (21) nie uległy odkształceniu.

2. W momencie rozpoczęcia ładowania zapali się czerwona

dioda LED (19) Uwaga: Jeśli czerwona dioda LED nie świeci się stale po włożeniu do ładowarki nienaładowanego akumulatora, akumulator lub ładowarka mogą być uszkodzone. Sprawdź, czy akumulator jest dobrze osadzony w ładowarce. Jeśli usterka nadal występuje, nie używaj urządzenia i skontaktuj się z autoryzowanym dystrybutorem Silverline.

3. W momencie osiągnięcia pełnego poziomu naładowania

zapalona pozostanie tylko zielona dioda LED (20) Poziom naładowania akumulatora Akumulator posiada wbudowany wskaźnik naładowania akumulatora (9). Naciśnięcie przycisku po prawej stronie wskazuje poziom naładowania. Liczba słupków, które podświetlają się po naciśnięciu przycisku, wskazuje poziom naładowania; 1 słupek wskazuje na niski poziom naładowania, 3 słupki wskazują na pełne naładowanie. WAŻNE: Kiedy niskim poziom naładowania zostanie wyświetlony, narzędzie może wkrótce przerwać pracę. W pewnych okolicznościach może się to okazać niebezpieczne. Należy, zatem zawsze się upewnić, że akumulator posiada wystarczający poziom naładowania. Uwagi dotyczące ładowania akumulatora WAŻNE: Baterie są zużywalnymi materiałami eksploatacyjnymi, których wydajność skraca się z czasem. Zawsze przestrzegaj prawidłowych instrukcji ładowania zawartych w instrukcji obsługi narzędzia. Jeśli akumulator nie ładuje się lub skraca się czas pracy, wymień go na oryginalny akumulator Silverline.

• Akumulator powinien być ładowany w temperaturze pomiędzy 10°C a 40 (idealnie około 20°C)

• Po zakończeniu ładowania pozostawić akumulator do ostygnięcia na 15 minut przed przystąpieniem do użytkowania

• Upewnić się, że po zakończeniu korzystania z ładowarki, została ona odłączona od zasilania sieciowego i jest odpowiednio przechowywana

• Nie pozostawiać akumulatora w stanie ładowania przez długi czas i nigdy nie przechowywać akumulatora w ładowarce

• Ładowarka monitoruje temperaturę oraz napięcie ładowarki podczas ładowania. Wyjmij akumulator po zakończeniu ładowania aby zmaksymalizować ilość cykli akumulatora i nie marnować energii

• Akumulator może ulec uszkodzeniu z biegiem czasu, poszczególne ogniwa akumulatora mogą ulec uszkodzeniu, co może doprowadzić do zwarcia. Ładowarka nie rozpocznie ładowania uszkodzonego akumulatora. Jeśli to możliwe, należy skorzystać z innego akumulatora, aby sprawdzić działanie ładowarki i zakupić nowy akumulator w przypadku wykazania uszkodzenia starego akumulatora

• NIE przechowywać akumulatorów litowo-jonowych w stanie rozładowanym przez długi czas. Może to spowodować uszkodzenie ogniw litowo-jonowych. W przypadku długotrwałego przechowywania akumulatory powinny być naładowane na wysokim poziomie i odłączone od elektronarzędzia

• Wydajność akumulatora ulegnie ograniczeniu z upływem czasu. Po upływie 100 cykli ładowania czas działania akumulatora i maksymalna wydajność momentu obrotowego wiertła ulegną nieznacznemu zmniejszeniu. Wydajność akumulatora będzie spadać aż do osiągnięcia najniższego poziomu po upływie 500 cykli ładowania. Jest toPL silverlinetools.com

normalne zjawisko, które nie oznacza, że akumulator jest uszkodzony Mocowanie uchwytu pomocniczego OSTRZEŻENIE: Aby zadbać o bezpieczeństwo operatora, należy ZAWSZE korzystać z uchwytu pomocniczego (10).

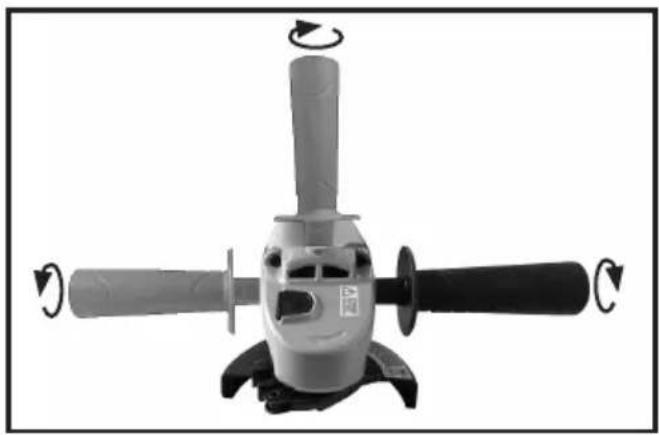

1. Przykręć uchwyt pomocniczy do jednego z trzech punktów

lokalizacji uchwytu (3) ustawionych na obudowie przekładni (rys. III) Ustawienie, zdejmowanie otaz instalacja osłony OSTRZEŻENIE: Odpowiednia osłona MUSI być zamontowana przed każdą aplikacją. Są to wymagania prawne. OSTRZEŻENIE: NIGDY nie należy montować tarczy tnącej bądź tarcz superściernych bez zamontowanej osłony cięcia (12). WAŻNE: Upewnij się, że osłona jest ustawiona odpowiednio aby zapewnić ochronę pomiędzy tarczą a operatorem. Regulacja osłony Odniesienie do rys. IV

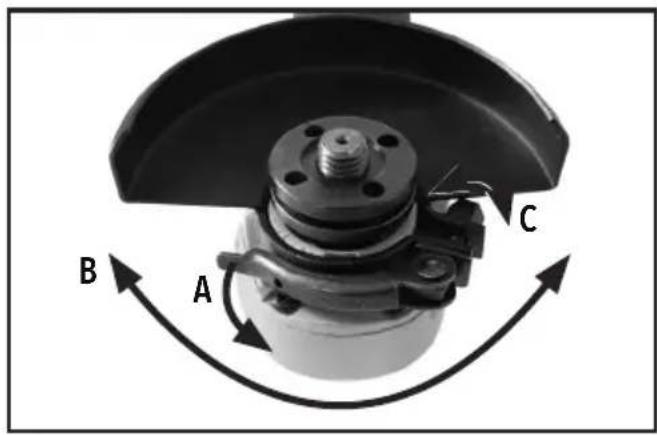

1. Zwolnij zacisk osłony (17)

2. Osłonę szlifierską (15) można przesuwać w zakresie około

180 °, dzięki czemu można ją umieścić między tarczą a operatorem pod dowolnym wymaganym kątem roboczym

3. Zamknij zacisk osłony

Uwaga: Jeśli osłona zacisku jest zbyt luźna, bądź zbyt ciasno, należy ją całkowicie otworzyć i dokonać regulacji nakrętki zacisku (rys. IV (c)) Uwaga: Na obudowie silnika znajduje się wskaźnik kierunku (1) który wskazuje na kierunek obrotu tarczy. Jest to pomocne przy określaniu kierunku iskier i zanieczyszczeń wytwarzanych podczas pracy Zdejmowanie/instalacja osłony Uwaga: Niniejsze urządzenie jest wyposażone w dwie osłony:

• Osłona szlifierska (15) w przypadku ścierania, szlifowania oraz użycia szczotki drucianej

• Osłona tnąca (12) do użycia z tarczami tnącymi

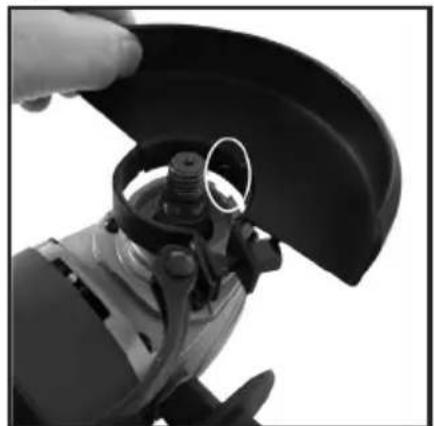

1. Zdejmij tarczę jeśli jest zamontowana (patrz sekcja

2. Poluzuj zacisk ochronny (17) i obracaj osłonę, aż występ po

wewnętrznej stronie zacisku ochronnego zrówna się z wycięciem na obudowie wrzeciona (rys. V)

3. Wysuń tarczę z obudowy wrzeciona

4. Aby zainstalować osłonę: wyrównaj osłonę zgodnie z

opisem w kroku 2. Wsuń osłone w obudowę wrzeciona i przykręć zacisk osłony Montaż tarczy OSTRZEŻENIE: Upewnij się, że zainstalowana jest odpowiednia osłona dysku, który chcesz zainstalować.

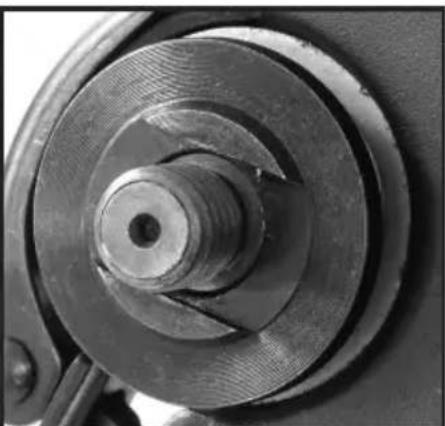

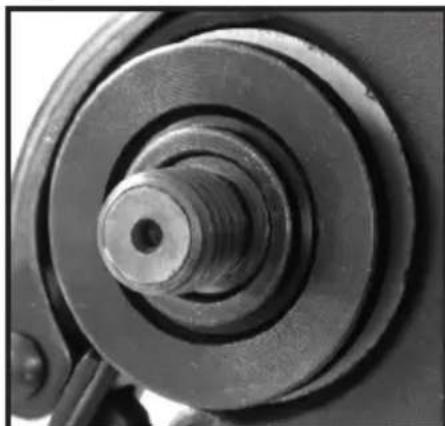

1. Umieść tylny kołnierz (13) na wrzecionie (16) zapewniając

dopasowanie do spłaszczonych części wrzeciona (rys. VI)

2. Umieść tarczę na wrzecionie

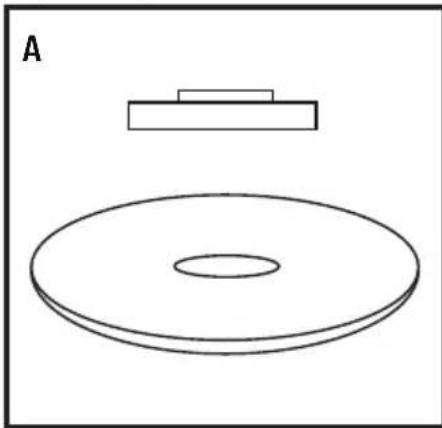

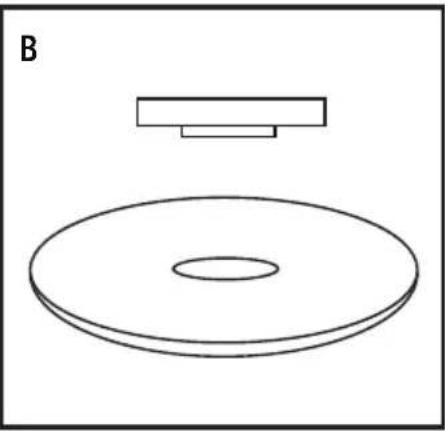

Uwaga: W przypadku korzystania z obniżonych tarcz środkowych, upewnij się, że zagłębienie jest ustawione w kierunku tylnego kołnierza

3. Przykręć blokadę kołnierza (14) na wrzecionie

Uwaga: Uniesiony środek kołnierza blokującego powinien być skierowany w przeciwną stronę tarczy podczas instalowania tarczy ściernej (rys. VII (a)), a dalej podczas instalowania tnącej (rys. VII (b)).

4. Wciśnij przycisk blokady wrzeciona (2) po czym obróć

nakrętkę tulei zaciskowej (16) do momentu załączenia blokady wrzeciona

5. Użyj klucza 2 kołkowego (11) aby w pełni przykręcić blokadę

kołnierza. Zwolnij przycisk blokady wrzeciona i upewnij się że tarcza jest dobrze zabezpieczona przed użyciem Szlifierka kątowa jest teraz gotowa do użycia Wyjmowanie tarczy

1. Wciśnij przycisk blokady wrzeciona (2) po czym obróć

nakrętkę tulei zaciskowej (16) do momentu załączenia blokady wrzeciona

2. Użyj 2kołowego klucza (11) aby wyjąc blokadę kołnierza

3. Podnieś tarczę z wrzeciona

Montaż szczotki drucianej

1. Wyjmij blokade kołnierza (14), tarczę (jeśli jest

zainstalowana) oraz tylny kołnierz (13) z wrzeciona (16)

2. Przykręć szczotkę doczołową na wrzecionie

3. Wciśnij przycisk blokady wrzeciona (2) po czym obróć

wrzeciono do momentu załączania blokady

4. Przykręć szczotkę przy użyciu odpowiedniego klucza

5. Zwolnij przycisk blokady wrzeciona

6. Aby wyjąć szczotkę drucianą, naciśnij blokadę wrzeciona,

obróć wrzeciono, aż poczujesz, że blokada się zablokuje, a następnie użyj odpowiedniego klucza, aby usunąć szczotkę drucianą Obsługa OSTRZEŻENIE: ZAWSZE należy nosić środki ochrony osobistej. Podczas użytkowania narzędzia należy nosić środki ochrony oczu, słuchu, środki ochrony dróg oddechowych oraz odpowiednie rękawice ochronne. OSTRZEŻENIE: Przed użyciem tego narzędzia upewnij się, że przeczytałeś i zrozumiałeś rozdziały dotyczące bezpieczeństwa i przed użyciem. Włączanie i wyłączanie

1. Trzymaj narzędzie oburącz za oba uchwyty

2. Przed włączeniem narzędzia upewnij się, że nie dotyka ono

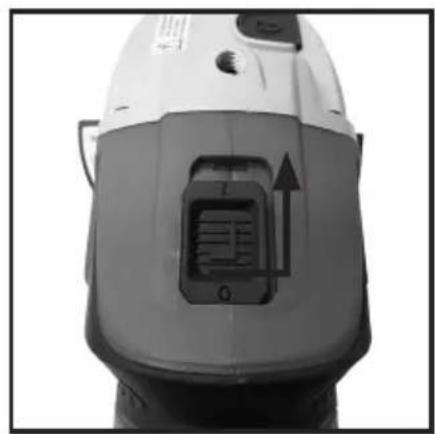

3. Przesuń przełącznik suwakowy ON/OFF (4) w prawo i w

przód Na końcu naciśnij przód przełącznika w dół, aby go zablokować (rys. VIII)

4. Wciśnij dół przełącznika ON/OFF Aby zwolnić i zatrzymać

urządzenie Szlifowanie+ OSTRZEŻENIE: Należy korzystać z tarcz specjalistycznych przeznaczonych dla aplikacji szlifujących. Tarcze do szlifowania kamienia i metalu nie są wymienne. Używaj tarcz odpowiednich do danego zastosowania.

1. Pozwól, aby urządzenie osiągnęło swoją pełną prędkość,

przed rozpoczęciem cięcia

2. Nałóż lekki nacisk na powierzchnie roboczą Uwaga:

Nadmierny nacisk nie doprowadzi do bardziej efektywnego usuwania materiału, jednakże doprowadzi do przedwczesnego zużycia tarczy szlifierskiej i zwiększy zużycie urządzenia.

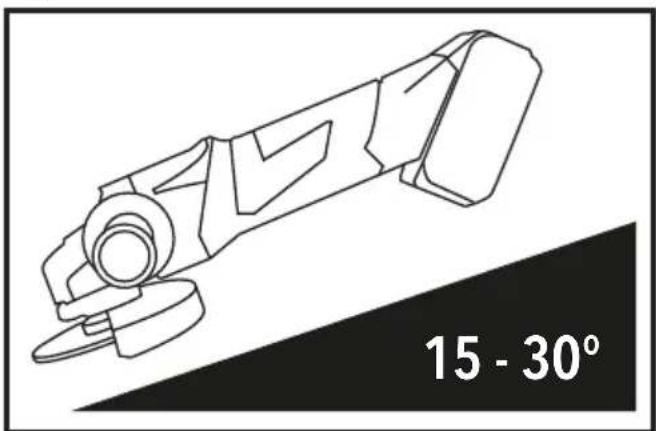

3. Trzymaj urządzenie pod kątem między 15 a 30° do

powierzchni podłoża (rys. IX)

4. Trzymaj narzędzie w ruchu, aby uniknąć pęknięć Uwaga:

Dostosuj swoją technikę do materiału. Działanie w przód i w tył jest odpowiednie dla większości rodzajów metalu, ale niekoniecznie jest odpowiednie dla wszystkich materiałów

5. Odsuń urządzenie z powierzchni blatu przed wyłączeniem

6. Zawsze zaczekać na całkowite zatrzymanie się narzędzia

przed odłożeniem go.PL silverlinetools.com

Cięcie Uwaga: Powyższe urządzenie nie zostało zaprojektowane do cięcia na mokro. OSTYRZEŻENIE: Zawsze należy się upewnić, że odpowiednia osłona cięcia (12) została zainstalowana podczas pracy tarczą tnącą bądź superścierną. OSTRZEŻENIE: Należy korzystać z tarcz specjalistycznych przeznaczonych do cięcia. Tarcze do szlifowania kamienia i metalu nie są wymienne. Używaj tarcz odpowiednich do danego zastosowania. OSTRZEŻENIE: Nigdy nie należy korzystać z tarcz tnących do aplikacji szlifierskich. Tarcza może pęknąć i wytworzyć pociski, które mogą zranić operatora i / lub osoby postronne.

1. Ustaw się tak, aby odsłonięty spód tarczy tnącej był

skierowany w Twoją stronę

2. Pozwól, aby urządzenie osiągnęło swoją pełną prędkość,

przed rozpoczęciem cięcia

3. Nałóż lekki nacisk na powierzchnie roboczą

Uwaga: Nadmierny nacisk nie doprowadzi do bardziej efektywnego usuwania materiału, jednakże doprowadzi do przedwczesnego zużycia tarczy szlifierskiej i zwiększy zużycie urządzenia.

4. Po ustaleniu nacięcia utrzymuj stały kąt tarczy

5. Zawsze zaczekać na całkowite zatrzymanie się narzędzia

przed odłożeniem go. OSTRZEŻENIE: W przypadku zakleszczenia się tarczy, bądź przerwania pracy z jakichkolwiek przyczyn, należy wyłączyć elektronarzędzie, trzymając do momentu całkowitego zatrzymania się tarczy. Następnie wyjmij urządzenie. OSTRZEŻENIE: Nie należy przykładać siły bocznej na tarcze tnące, ponieważ może to doprowadzić do zablokowania się ich i pęknięcia. WAŻNE: Tarcza tnąca zużyje się podczas użytkowania, a średnica tarczy stopniowo zmniejszy. Im mniejsza stanie się tarcza, tym większy nacisk zostanie położony na silnik. Unikaj uszkodzenia narzędzia, używając tylko tarcz tnących, które mieszczą się w zakresie około 25% oryginalnego rozmiaru. Korzystanie ze szczotki doczołowej bądź tarczy drucianej

• Zawsze sprawdź, czy prędkość bez obciążenia szlifierki nie przekracza maksymalnej prędkości szczotki doczołowej lub tarczy drucianej

• Upewnij się, że żadna część szczotki doczołowej lub tarczy drucianej nie może stykać się z obudową narzędzia

• Uruchom szlifierkę z założoną szczotką doczołową lub tarczą drucianą, przez co najmniej 30 sekund przed użyciem, aby sprawdzić, czy szczotka lub tarcza druciana jest pewna i odpowiednio wyważona WAŻNE: Podczas korzystania ze szczotki doczołowej bądź tarczy drucianej, należy unikać nakładania nadmiernego nacisku. Użycie większej siły nie sprawi, że szczoteczka lub tarcza druciana będzie bardziej skuteczna, ale wygnie druty, doprowadzi do odkształcenia i uszkodzi szczotkę. OSTRZEŻENIE: Wyjmij akumulator (8) oraz brzeszczot kiedy narzędzie nie jest używane. Akcesoria

• Szeroki zakres akcesoriów, w tym brzeszczotów jest dostępny u dystrybutora Silverline.

• Zakup części zamiennych jest możliwy na stronie internetowej toolsparesonline.com Konserwacja OSTRZEŻENIE: Upewnij się, że urządzenie zostało odłączone od zasilania przed montażem, wymianą akcesoriów, bądź dokonywaniem regulacji. Kontrola rutynowa

• Regularnie sprawdzaj, czy wszystkie śruby mocujące są odpowiednio dokręcone. Wibracje mogą powodować ich poluzowanie

• Naprawy powinny być przeprowadzane przez autoryzowane centrum serwisowe Silverline. Smarowanie+

• Lekko nasmaruj wszystkie ruchome części w regularnych odstępach czasu odpowiednim smarem w sprayu Czyszczenie OSTRZEŻENIE: Zawsze podczas czyszczenia urządzenia stosuj środki ochrony osobistej, takie jak okulary i rękawice ochronne.

• Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybsze zużycie elementów wewnętrznych i skracają okres eksploatacji urządzenia.

• Czyścić korpus produktu miękką szczotką lub suchą ścierką.

• Do czyszczenia elementów plastikowych nie należy używać środków żrących. Jeśli czyszczenie na sucho nie przynosi wystarczających efektów, zalecane jest użycie wilgotnej szmatki i łagodnego detergentu.

• Nie wolno dopuszczać do kontaktu urządzenia z wodą.

• Upewnij się, że urządzenie jest całkowicie suche przed ponownym włączeniem.

• Jeśli to możliwe, przedmuchaj otwory wentylacyjne czystym powietrzem sprężonym (w stosownych przypadkach) Szczotki+

• Szczotki węglowe wewnątrz silnika mogą ulec zużyciu z biegiem czasu.

• Nadmierne zużycie szczotek może powodować utratę mocy, sporadyczne awarie lub widoczne iskrzenie.

• W przypadku podejrzenia, że szczotki mogły ulec zużyciu, należy je wymienić w autoryzowanym centrum serwisowym Dane kontaktowe W celu uzyskania porady technicznej lub naprawy, skontaktuj się z infolinią pod numerem ([phone] Strona online: silverlinetools.com/pl-PL/Support Adres (GBR): Toolstream Ltd. Boundary Way Lufton Trading Estate Yeovil, Somerset BA22 8HZ, Wielka Brytania Adres (UE): Toolstream B.V. De Keten

Należy zawsze przestrzegać przepisów krajowych dotyczących utylizacji elektronarzędzi, które nie są już funkcjonalne i nie nadają się do naprawy.

• Nie wyrzucaj elektronarzędzi lub innych odpadów elektrycznych i elektronicznych (WEEE) wraz z odpadami komunalnymi.

• Skontaktuj się z władzami lokalnymi zajmującymi się utylizacją odpadów, aby uzyskać informacje na temat prawidłowego sposobu utylizacji elektronarzędzi Wykrywanie i usuwanie usterek Problem Możliwa przyczyna Rozwiązanie Brak reakcji po włączeniu przełącznika On/Off (7) Akumulator (8) jest całkowicie rozładowany Ponownie naładuj akumulator lub wymień go na akumulator w pełni naładowany Uszkodzony akumulator Wymień akumulator Uszkodzony przełącznik On/Off Należy wymienić przełącznik On/Off w autoryzowanym centrum serwisowym Silverline Zużyte szczotki Wymień szczotki w autoryzowanym serwisie Silverline Uszkodzone urządzenie Skontaktuj się z dystrybutorem narzędzi Silverline lub autoryzowanym punktem serwisowym Słąba jakość cięcia Tarcza nie jest odpowiednia dla ciętego materiału Zamontuj odpowiednią tarczę Zbyt duży nacisk wywierany na narzędzie Zmniejsz nacisk wywierany na narzędzie Tarcza jest niecentryczna / wibruje mimośrodowo Dysk jest nadmiernie zużyty, uszkodzony lub zdeformowany Wymień dysk Tarcza nie jest poprawnie dopasowana Wyjmij i zamontuj poprawną tarczę

• Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci

• Nal eży zawsze wyjąć akumulator z urządzenia przed przechowywaniem Utylizacja Akumulatorów litowo-jonowych nie należy wyrzucać razem z odpadami domowymi. Jeśli nie wiesz gdzie znajdę się centrum recyklingu akumulatorów litowo-jonowych w Twoim regionie, skontaktuj się z lokalnymi władzami lub oryginalnym sprzedawcą w celu uzyskania porady dotyczącej utylizacji akumulatorów litowo-jonowych.

• Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci

• Należy zawsze wyjąć akumulator z urządzenia przed przechowywaniem Utylizacja Akumulatorów litowo-jonowych nie należy wyrzucać razem z odpadami domowymi. Jeśli nie wiesz gdzie znajdę się centrum recyklingu akumulatorów litowo-jonowych w Twoim regionie, skontaktuj się z lokalnymi władzami lub oryginalnym sprzedawcą w celu uzyskania porady dotyczącej utylizacji akumulatorów litowo-jonowych. PrzechowywaniePL silverlinetools.com 80silverlinetools.com

3 jaar garantie.Registreeruwproductbinnen30 dagenonline.Algemenevoorwaardenzijnvantoepassing PL 3 Letnia Gwarancja.Zarejestrujsięonline wciągu30dni.ObowiązująZasadyiWarunki
