Soort product	Draadloze slagmoersleutel
Merk	Silverline
Model	996048
Batterijspanning	18 V
Batterijtype	Li-ion, 1,5 Ah
Lader	Ingang 220-240 V ~ 50/60 Hz, Uitgang 22 V 2,4 A
Laadtijd	1 uur
Onbelast toerental	0 – 2300 min⁻¹
Maximaal koppel	160 Nm
Afmetingen (L × B × H)	177 × 770 × 217 mm
Gewicht	1,33 kg
Beschermingsklasse	II (dubbele isolatie)
Beschermingsgraad	IPX0
Geluidsdrukniveau	74 dB(A)
Geluidsvermogensniveau	85 dB(A)
Gewogen trilling	15,46 m/s²
LED-verlichting	Ja
Omkeerbare rotatierichting	Ja
Zeskantige bitopname	Ja (6,35 mm)
Variabele snelheidstrigger	Ja
Laadniveau-indicator	Ja, op accu en gereedschap
Garantie	3 jaar (onder voorbehoud van registratie binnen 30 dagen)

Veelgestelde vragen - 996048 SILVERLINE

Hoe laad ik de accu van de Silverline 996048 slagmoersleutel op?

Plaats de accu (7) op de lader (12) tot deze vastklikt. Sluit de lader aan op een stopcontact (220-240 V). Het rode LED-lampje (13) brandt tijdens het laden, en het groene lampje (14) blijft branden wanneer het laden is voltooid. De standaard laadtijd is ongeveer 1 uur. Gebruik uitsluitend de meegeleverde lader.

Hoe installeer ik een bit in de schroefmachine?

Trek de ring (2) van de zeskantige bitopname (1) naar voren, plaats het accessoire en laat de ring los. Controleer of het accessoire goed vastzit door eraan te trekken. Zorg ervoor dat u bits gebruikt die geschikt zijn voor slagmoersleutels.

Hoe wijzig ik de draairichting?

Gebruik de draairichtingschakelaar (4) boven de trekker. Schuif deze naar links voor rechtsom (vastdraaien) en naar rechts voor linksom (losdraaien). Wijzig nooit de draairichting terwijl het gereedschap draait. De middelste stand vergrendelt de trekker om onbedoeld starten te voorkomen.

Wat te doen als de schroefmachine niet start?

Controleer eerst of de draairichtingschakelaar (4) niet in de middelste (vergrendelde) stand staat. Als de accu leeg is, laad deze dan op. Als het probleem aanhoudt, kunnen de accu of het gereedschap defect zijn; neem contact op met een erkend Silverline-servicecentrum.

Welke beschermingsmiddelen moet ik dragen tijdens gebruik?

Draag altijd een veiligheidsbril en handschoenen. Gebruik gehoorbescherming omdat het geluidsniveau boven 85 dB(A) kan komen. Als er stof ontstaat, draag dan een ademhalingsmasker (minstens FFP2). Draag ook nauwsluitende kleding en vermijd sieraden.

Hoe onderhoud ik de schroefmachine?

Verwijder vóór reiniging of onderhoud de accu. Reinig de behuizing met een droge of licht vochtige doek met een mild reinigingsmiddel. Gebruik nooit water of bijtende producten. Smeer regelmatig de bewegende delen met een geschikte spray. Controleer periodiek of de schroeven goed vastzitten.

Wat betekent het rode LED-lampje op de lader?

Het rode LED-lampje (13) geeft aan dat de accu wordt opgeladen. Wanneer het groene lampje (14) blijft branden, is het opladen voltooid. Als het rode lampje niet gaat branden, controleer dan de aansluiting van de accu; als het probleem aanhoudt, kunnen de accu of de lader defect zijn.

Hoe controleer ik het laadniveau van de accu?

Druk op de knop aan de zijkant van de accu (7). De LED-balkjes geven het niveau aan: 1 balkje = accu laag, 3 balkjes = accu vol. Het gereedschap heeft ook een vergelijkbare indicator (10) op de behuizing.

Kan ik accessoires van andere merken gebruiken?

Het wordt aanbevolen uitsluitend accessoires te gebruiken die speciaal zijn ontworpen voor slagmoersleutels, bij voorkeur van het merk Silverline. Onjuiste accessoires kunnen breken of worden weggeslingerd, wat letsel kan veroorzaken. Controleer of de maximale snelheid van het accessoire hoger is dan het onbelaste toerental van het gereedschap.

Hoe krijg ik 3 jaar garantie?

Registreer uw product op de website silverlinetools.com binnen 30 dagen na aankoop. U moet uw persoonlijke gegevens en de aankoopgegevens verstrekken. De garantie dekt materiaal- en productiefouten, maar niet normale slijtage, accessoires of schade als gevolg van verkeerd gebruik.

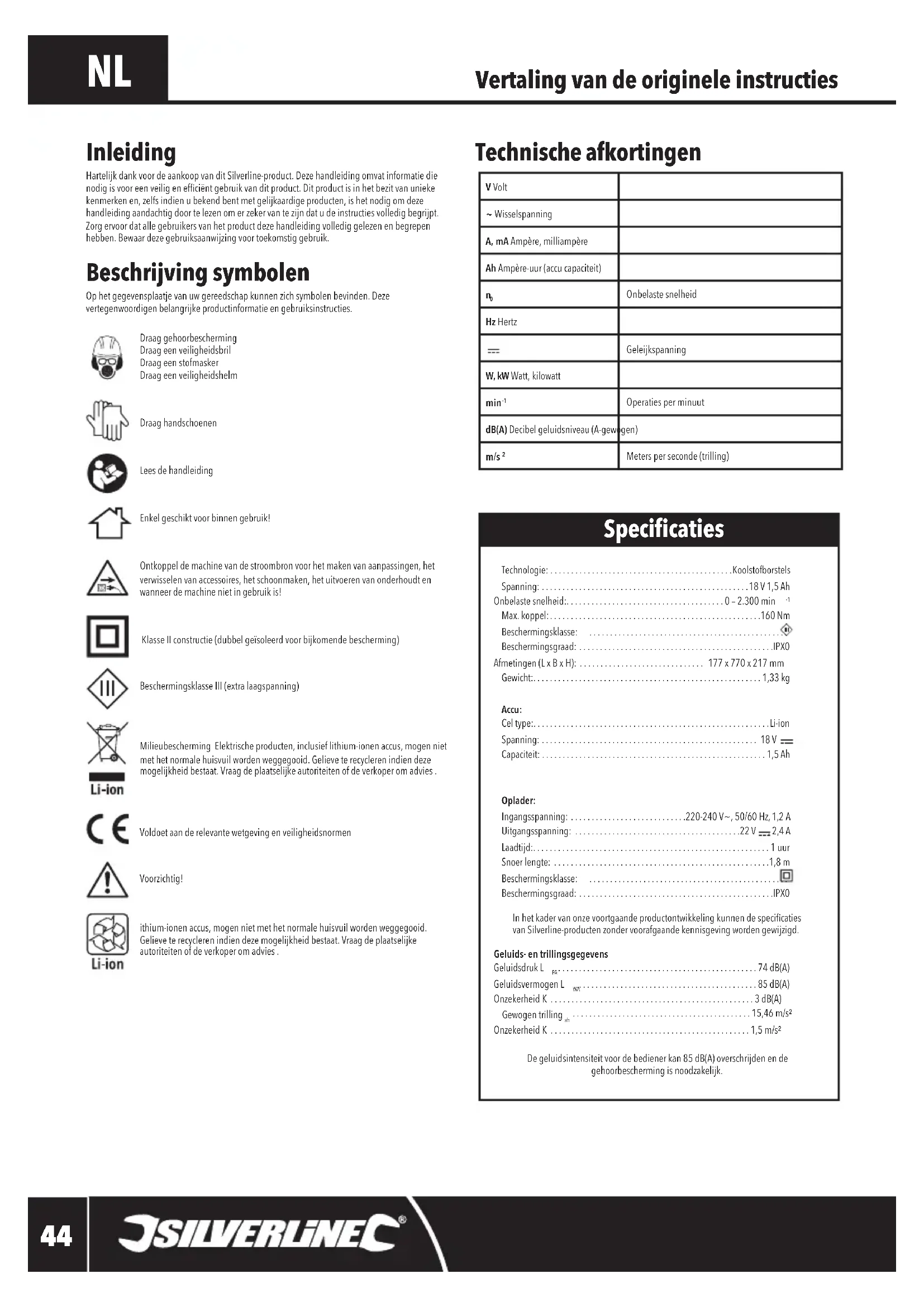

GEBRUIKSAANWIJZING 996048 SILVERLINE

Hartelijk dank voor de aankoop van dit Silverline product. Deze handledieing omvat informatie die nodig is voor eeneilig en efficien gebruik van dit product. Dit product is in het bezit van uneke kenmerken en, zelfs indien u bekend bent met gelijaardige producten, is het nodig om deze handledieing aanachtig door te lezen om er zeker van te zich dat u de instructies volledig begrijpt. Zorg ervoor dat alle gebruikers van het product deze handledieing volledig gelezen en begrepen hebben. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Beschrijving symbolen

Op het geveensplaatje van uw gereedschap hunen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gezoorbescherming
Draag een veriligeidsbril
Draag een stofmasker
Draag een veriligeidshelm

Draag handschoenen

Lees de handleiding

Enkel geschickt voor binnen gebruik!

Ontkoppel de machine van de stroombron voor het makes van aanpassingen, het verwisselen van accessoires, het schoonmaken, het uitvoeren van onderhoudt en wanneer de machine Niet in gebruik is!

Klasse II constructie (dubbel geisoleerd voor bijkomende bescheming)

Beschermingsklasse III (extra laagspanning)

Mielubescherning Elektrische producten, inclusief lithium-ionen accus, mogen nicht met het normale huisvuiil worden weggegoid. Gelieve te recycleren indien deze mogelijkheid bestaat. Waag de plaatselijke autoriteiten of de verkerpom om advies.

Li-ion

Voldoet aan de relevante wetgeving en veiligheidsnormen

Voorzichtig!

Li-ion

ithium-ionen accus, mogen nicht met het normale huisvuil worden weggegoid. Gelinge te recycleren indien deze möglichkeheid staat. Vraag deplaatselijke autoriteiten de deverkop er om advies.

Technische afkortingen

V Volt
~ Wisselspanning
A, mA Ampère, milliampère
Ah Ampère- uur (accu capacité)
n0	Onbelaste能力和
Hz Hertz
---	Geleiksk spanning
W, kW Watt, kilowatt
min-1	Operatives per minuut
dB(A) Decibel geluidsniveau (A-gewogen)
m/s2	Meters per seconde (trilling)

Specificaties

Onbelaste snelheid. 0-2.300 min

Max.koppel: 160Nm

Beschermingsklasse:

Beschermingsgraad: IPX0

Afmetingen (Lx B x H): 177 x 770 x 217 mm

Gewicht: 1,33 kg

Accu:

Cell type: Liion

Spanning: 18V

Capaciteit: 1,5 Ah

Oplader:

Ingangsspanning: 220-240 V~, 50/60 Hz, 1,2 A

Uitgangsspanning: 22V 2,4A

Laadtijd: 1 ur

Snoer lenge: 1,8 m

Beschermingsklasse:

Beschermingsgraad: IPX0

In het kader van once voortgaande productontwikkeling hunnen de specificaties van Silverline-producten zander vooraftgaande kennisgeving worden gewijzigd.

Geluids-en trillingsgegevens

Geluidsdruk L 74 dB(A)

Geluidsvermögen L 85 dB(A)

Onzekerheid K 3 dB(A)

Gewogen trilling 15,46 m/s2

Onzekerheid K 1,5 m/s2

De geluidsintensiteit voor die bediener kan 85 dB(A) overschrijden en de gehoorbescherming is noodzakelijk.

WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescheming en het limitieren van deblootstellingstijd vereist. Bij oncomfortabel hoge geluidsniveauaus, zelfs met het dragen van gehoorbescheming, stopt u het gebruik van de machine onmiddelijk. Controller de pasvorm en het geluiddempingsniveau van de beschering.

WAARSCHUWING: Bootstelling aan trilling resulteert maybeik in gevoelloosheid, tinteling en een vermindert grippvermögen. Langdurige bootstelling kan aanleiding geven tot een chronische aandoening. Limiteter de bootstellingsduur en draag anti-vibratie handschoenen. Vibratie haeft een grotere invloed op handen met een temperatuur lager dan een normale, comfortabele temperatuur. Maak gebruik van de informatie in de specificaties voor het bereken van de gebruksduur en freqentie van de machine.

WAARSCHUWING! De trillingsbelastingijdens het werkden met het elektrisch gereedschap kan varieren affankoelijk van de toepassing en van de opgegeven totale vibratiewaarde. Om adequate verilheidsmaatregelen te kunnen nemen om de gebruiker te beschemeren, moet bij een nauwkeurige schatting van de trillingsbelasting ook rekening worden gehouden met deijden waarop de machine worden uitgeschakeld of de machine ingeschakte is, maar Niet daadwerkelijk worden gebruikt.

Het in deze handleiding vermelde trillingsniveau is gemeten volgens een standard genormeerde meetmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijkken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Geluidniveau in de specificatie zijn vastgesteld volgens internationale norm. De waarden gelden voor een normal gebruik in normale werkomstandigheden. En slecht onderhoven, onjuist samengestelde of onjuist gebruekte machine producerert möglichnest hogere geluids-en trillingsniveaua. www.osha.europa.eu biedt informatie met betrekking tot geluids- en trillingsniveaua op de werkplek wat möglichnest nuttig is voor regelmatie gebruikers van machines.

Igemene veriligheid voor elektrisch gereedschap

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructs, illustraties, en specificaties die met dit gereedschap meegeleverd worden. Het Niet naleven van alle hiernavolgende instructies kan resulteren in elektrische schokken, brand en/of ernstig letse!.

Bewaar deze voorschriften voor toekomstig gebruik.

De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu worden gevoed (snoerloos).

1) Veiligkeit in de werkruimte

a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot angelukken.
b) Werk Niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonken fieweg die stof of dampen+kunnen doen ontbranden.
c) Houd kinderen en omstandersuit de buurt wanner u elektrisch gereedschap bedient. Door alfeiding kunt u de controver het gereedschap verliezen.

a) De stekkers van het elektrische gereedschap要去en passen bij het stopcontact. Pas de stekker Niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gegruik van ongewijzigde stekkers en passende stopcontacten verminder het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard worden.
c) Laat elektrisch gereedschap Niet nat worden. Wonneer elektrisch gereedschap nat worden, neemt het risico op een elektrische schok toe.
d) Beschadig het snoer Niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontacte trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een beschadigde of in de knoop geraakte snoer verhoegt het risico op een elektrische schok toe.
e) Wanneer u elektrisch gereedsch buiuten gegrukt, kaam dan gegruk van een verlngsoer dat geschikt is voor gegruib buitenshuis. Gebruik een verlngsoer dat geschikt is voor gegruib buitenshuis om het risico op een elektrische schok te verminderen.
f) Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardleskacheklaar (Residual Currency Device). Het gebruik van een RCD verminder het risico op een elektrische schok.

3) Persoonlijke veiligkeit

a) Blijf alert en gelebruik uw gezonde verstand wanner u elektrisch gereedschap bedient. Gebruik het elektrisch gereedschap Niet wanner u vermoeid bent of onder invloed bent van drugs, alcohol of medicijnen. Onoplettendheidijdens het bedieren van elektrisch gereedschap kan leiden tot ernst jessel.
b) Maak gekruik van personlijke beschering. Draag alttijd eneilveigheidsbril.
Passende beschering voor de omstandigden, zoals een stofmaker, net-slippende
veiligheidschoenen een helm of gehoortbeschering, verminder het risico op
personlijk letsem.
c) Zorg ervoor dat het apparaatiet per ongeluk wordst gestart. Controleer of de schakelaar in de uitstand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten op de stroom van elektrisch gereedschap met de schakelaar ingeschakeld kan tot angelukken leiden.
d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden to hetse!.
e) Reik nicht te ver. Blij aftijd stevig en in balans staan. Zo houdt umeer controle over het elektrische gereedschap in onverwachte situatuies.
f) Draag geschickt kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren konnen vast komen te zitten in bewegende delen.
g) Als er onderden voor stofafvoer- en stofverameling worden meegeleverd, sluit deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderden kan het risico op stof gerelateerde ongelukken verminderen.
h) Laat vertrouwdheid door het veelvoudig gebruik van gereedschap u zichelfgenoegzaam maken en negeer nooit deeiligheidsprincipes. Een roekelozehandeling kan in een fractie van een seconde een ernstige verwonding veroorzaken.

4) Gebruik en verzorging van elektrisch gereedschap

a) Forceer elektrisch gereedschap Niet. Gebruik elektrisch gereedschap dat geschikt is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap werk bet er en veliger op een passende sleheid.
b) Gebruik het elektrische gereedschap Niet als de schakelaar van het apparaat Niet in- en uitschakelt. Elektrisch gereedschap dat Niet bediend kan worden met de schakelaar is gevaarlijk en moet gerepareed worden.
c) Haal de stekker uit het stopcontact voordat u instellen gen aanpast, toebehoren verwisseelt of het elektrische gereedschap obergt. Dergelijk voor zoergsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
d) Berg elektrisch gereedschap dat nicht in gebruik is op buiten bereik van kinderen en laat mensen die nicht bekend zijn met het elektrische gereedschap of met deze instructies het elektrische gereedschap niet bedieren. Elektrisch gereedschap is gevaarlijk in de handen van one varen den.bruikers.
e) Onderhoud uw elektrisch gereedschap. Controller op boutieve uitlijing of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werkung van het elektrische gereedschap zou hunnen beinvoeden. Indien het elektrische gereedschap beschadigd is, moet u het latent repareren voordat u het weeer gebruikt. Veel ongelukken worden zerooorzaakt door slecht onderhouden elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Goed onderhonden snijwerktuigen met scherp messen slaan minder snel vast en zich gemakkelijke te bedieren.
g) Gebruik het elektrische gereedschap, de accessoires en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specifieke type elektrisch gereedschap, en houdaar bij rekening met de werkomstandigdenen en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen van die waarvoor het apparaat bestemd is, kan leiden to gevaarlijke situatuies.
h) Houd de grepen droog, schoon, en vrij van olie en vet Glibberige handvaten en grepen zich Niet veilig te gebruiken en zorgen voor minder controin onverwachtete situatuies.

5) Accu machine gebruik en onderhoud

a) Laad de accu enkel met de door de fabrikant gespecifieerde accu op. Het gebruik van een accu, geschikt voor een accusoor, voor een andere accusoor resulteert möglich in brand.
b) Gebruik accu machines enkel met specifiek bedoelde accu's. Het gebruik van andere accu's resulteert möglich in persoonlijk letsel en brand.
c) Wanneren een accu niel gestruik is, houdt u deze uit de buurt van metalen voorwerpen als paperclips, munten, spijkers, schroeven, etc. Het kortsluien van een accu resulteert maybe in brand.
d) Misbruik van de accu resulteert möglichk in vloeistof uitsoot. Voorkom contact. Spoel, wanner contact plaatsgevonden heeft, onmiddelijk met water. Wanner de vloeistof in uw ogen therecht kanst gezet u onmiddelijk medische hulp. Accuvloeistoffen veroorzaken möglichk irritatie en brandend gevoel.
e) Gebruik nooit een accu die beschadigd of gemodificierd is. Beschadigde of gemodificierde accu's kunnen onvoorspelbaar gedrag vertonen wat voor brand, explosie of letsek zan zorgen.

Stel een accu of apparaat net bloot aan vuur of hoge temperatures. Het blootstellen aan vuur of temperatures hoger dan 130^ kan voor een explosie zorgen.
g) Volg alle oplaad instructies en laud de accu of het apparataat Niet op buiten de temperaturen genoemd in de handleiding, Het incorrect opladen o buiten de genoemde temperaturen kan de accu beschaden en het risico op brand verhogen.

6) Onderhoud

a) Laat uu apparaat onderhoden door een gekwaliffeerde vakman en gebruik alleen identieke verwangstukken. Zo bent u er zeker van dat de veiligheid van het elektrische gereedschap gewaarborgd blijf.
b) Laat een beschadigde accu nooit onderhonden. Het onderhonden van accu's kan alleen gedaan worden door de fabrikant of een geautoriseerde vakman.

Veiligheid slagschroevendraiaers

WAARSCHUWING!

• Gebruik de hulphandvaten, als deze voorzien zijn. Het verliies van de contrôle over de machine kan letseI verroorzaken.
• Houdt de machine bij de geisoleerde handvaten vast. Wanner de machine door een stroomnsoor schuurt komen onderden可能导致 stroom te stroom te staan wat kan resulteren in elektrische schok

a) Laat Personenjonger dan 18JAar de boormchine Niet gebruiken. Tevens horen alle gebruikers met de gebruik-en veiligehdeinstucturesbekend te jijn.
b) Houdt de machine te allen tijde stevig vast, reik niet t ever en voorkom controverlies. Zorg er bij het gebruik van een slagschroevendraaier voor dat u te allen tijde stevig en in evenwicht staat.
c) Opladers zijn enkel geschikt voor binnen gebruik. Zorg ervoor dat de stroombron en oplader te allen iijde beschermt zich legen vocht.
d) Bij het gebruik van de boorhamer en de volgende verilgheidsuitrusting verplicht: verilgheidsbril, gehoorbescheming en handschoenen. Wanner het boren stof produeert draagt u een stofmazer. Een minimale waardering van FFP2 is aanbevolen. Wanner het gebruik van de machine enig ongemak veroozaakt stap 0 het werk onmiddelijk.

e) Zorg voor voldoende verlichting.

f) Zorg ervoor dat boor bits of accessoire stevig in de boorhouser vast zitten. Losse bits kunnen loschieten en ongelukken veroorzaken.
g) Oefen nicht te veel drukuit. Dit kan de levensdur van de machine aanzienlijk verkorten.
h) Wanneer u tijdens het gebruik van de boorhamer gestoord wordt, maakt u het werk af en schakelt u de machine uit voordat u opkijkt.
i) Klem het werkstuk wanner mogelijk op uw werkbank vast.
j) Controller de spankop regelmatig op tekenen van slijtage en/of schade. Beschadigde onderden horen door een gekwalificeerd person verrangen te worden.
k) Wacht met het neerleggen van de machine tot deze volledig tot stilstand is gekomen.
I) Controller boute, moeren en andere bevestigingsmiddelen regelmatig en draai deze wanner nodig aan.
m) Maak enkel gebruik van bits/accessores, special ontworpen voor het gebruik met slagschroevendraiers. Conventionee bits en accessoresraken maybek beschadig waardoor deelijf es maybek gevaarlijk worden algevuid.
n) Zorg ervoor dat bevestigingsmiddelen geschickt voor het gebruik met slagschroevendraieren. Bouten, moeren en schroeven die nicht geschickt voor doeleinden met een hoog koppel raken möglichk beschadigd.
o) Zelfs indien men dit gereedschap gebrukt zoals voorgeschreiben, is het onmogelijk om alle residuele risicofactoren te elimineren. Indien u twijfels hebt met betrekking tot het verilige gebruik van dit gereedschap, gebruik het dan Niet.

Acculaderveiligheid

• Raadpleeg het deel in deze handleiding wat betrekking heeft op het gebruik van de oplader (12), voor het opladen van de accu (7)
• Gebruik de oplader Niet in combinatie met een accu, anders dan die verstrekt bij de machine
  Houd de oplader schoon; stof en/of vuil kunnen kortsluiting verorzaken of de ventilatieopeningen blokken Het Niet opvolgen van deze instructies kan oververhitting of brand verorzaken
• Wanner het stroomsoer beschadigt is, laat u deze door de fabrikant verwangen om gewaren te yorkommen
• Controller de oplader regelmatig op schade, vooral het stroomsnoer en de stekker. Gebruik een beschadigde oplader Niet totat deze gerepareerd is
• Kinderen要去zicht staan om ervoor te zorgen dat ze nicht met het apparaat spelen

WAARSCHUWING: Herlaad geen Niet-oplaadbare accu's

Accuveiligheid

WAARSCHUWING: Li-ion accu's wanner onjuist gebruikt, opgeborgen of opgeladen, zich een brand- en explosiegevaar

Houdt de accuuit de buurt van kinderen
Laad Li-ion accu's enkel op met de oplader, inbegrepen bij het product of special ontworpen voor uw product
- Gebruik enkel Li-ion accu's inbegrepen bij uw product of special ontworpen voor compatibiliteit.
Laat accu's na het opladen of na zwaar gebruik 15 minuten alkoelen om oververhitting en brand te voorkomen. Het Niet opvolgen van deze instructies kan oververhitting of brand veroorzaken
Wanneer niet in gebrui kien dienen accu's op kamertemperatuur (ongeveer 20^ ) opgeborgen te worden
Zorg ewoor dat de accu, wanneer opgeborgen, geen kortsluiting kan veroorzaken. Houdt accu's schoon; vreemde voorwerpen konnen kortsluiting veroorzaken. Wanneer een accu Niet gebruik is, houdt u deze uit de buurt van metalen voorwerpen als paperclips, Munten, spijkers, schroeven, etc.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Accuvloeistoffen verroorzaken möglich隕iratie en brandend gevoel Voorkom contact. Spoel, wanneer contact plaatsgevonden heeft, onmiddelijk met water. Wanner de vloeistof in uw ogenterecht kommt zoekt u onmiddelijk medische hulp.
Open, demonteer, breek, verwarm (boven 60^ ) en verbrand accu's Niet. Gooi accu's Niet in het vuit.
Accu's Niet nat makn of in water onderdompelen

Acculader vigilheid

• De accu en de oplader zich voorzien van een aantal veiligheidskenmerken welke tijdens opladen of gebruik getriggerd nutzen worden:
  Overlading bescherming: De oplader schakelt automatisch uit wanneer de accu volledig is opgeladen om zo de interne delen van de accu te beschemmen tegen beschadigen
• Ontlading bescheming: Beschermt de accu gegen ontlading verder dan het aangeraden laagste spanningspunt
  Oververhittingsbescherming: Een ingebouwde sensor schakelt de machine uit wanner de accu te hebert wordt. Dit kan geleuren wanner de belasting te groot is en wanner de machine voor langereiode gebruikt wordt. Afhankelijk van de temperatuur heeft de accu möglichk een koelperiode van 30 minutes nodig.
  Overbelasting bescherming: De accu stoptijdelijk wanner deze worden overbelast of wanner de maximale spanning wordt overschren om zo de interne onderden te beschemmen gegen beschadiging. De accu za de werkung hervatten wanner de spanning terug op een veilig niveau komt. Dit duur mightelijk een aaantal seconden.
  Kortsluiting bescheming: De accu stopt onmiddelijk wonneer kortsluiting plaats vindt. Dit voorkomt beschadiging aan de accu en de machine.

Productonderdelen

1. Zeskant bithouder
2. Spankop kraag
3. motor ventilatiegaten
4. Hotatierichtings schakelaar
5. Accugleuf
6. Jadaiveau indicator
7. Accu
8. Accu verlosschakel
9. JAN/UIT Schakelaar
10. laad niveau indicator (op de apparatus)
11. ED werklicht
12. Oplader
13. RoodLED
14. Groen LED
15. Oplader contactpunten

Voorzien gebruik

Accu slagschroevendraier met hoge koppel voor het indraaien van moeren, boute en bevestigingsmiddelen.

Gebruik de machine enkel voor doeleinden waaroor het bedoeld is. Elk ander gebruik dan vermeld in deze handleiding worden beschouwd als een gemaal van misbruik. De gebruiker, Niet de fabri Kant, is aansprakelijk voor schade en/of letsel resulterend uit misbruik. De fabrikant is Niet aansprakelijk voor eventuele wijzigingen aan het gereedschap, noch voor eenige schade als gewolg van dengelijke wijzigingen.

Uw product uit de verpakking halen

Haal uw product voorlichtig uit de verpakking en inspecteer het. Zorg dat u volledig op de hoogte bent van alle kenmerken en functies ervan.
Zorg ervoor dat alle onderdelen van het product aanwezig zijn en in goede staat verkeren.
- Indien er onderdelen ontbreken of beschadigd zijn, dieren deze verwangen te worden alvorens het product te gebruiken.

Voorafgaand aan het gebruik

WAARSCHUWING: Verwijder ALTIJD de accu voordat u accessoires aansluit of wijzigt of aanpassingen utvoert.

Het ontkoppelen van de accu

Om de accu (7) te ontkoppelen drukt u de verlosschakels (8) in en schuift de accu uit de accugleuf (5)(afb.1(a-b)).

Het aansluien van een opgeladen accu

1. Schui de opgeladen accu (7) in de accugleuf (5) (afb. I (c))

Let op: Zorg ervoor dat de machine en de accu juist zijn uitgelijnd. De accu past slechts in eenrichting, die worden bepaald door de vorm en het ontwerp van de accugleuf. Wanner de accu Niet soepel en de machine schulift, forceer het Niet. Trek达标 van de accu opnieuw uit de accu gleuf, controleer de juiste positie en probeer het opnieuw voorzichtig.

1. Duw de accu in de accugleuf van de handvat totat deze op zich plaats vastklikt

Het opzetten van de oplader

1. Ontkoppel de accu (7) (wanneer aingeslen) van de CPLader (12) (afb. II (b))
2. Sluit de accu oplader op de stroombron aan

Let op: Het groene LED lampje (14) van de oplader brand wanneer de oplader maar is voor het opladen van de accu.
WAARSCHUWING: De oplader is enkel geschikt voor binnen gebruik en dient Niet in vochtige omstandigeden geleukt te worden.

Het opladen van de accu

WAARSCHUWING: Wanner de instructies Niet opgevolgd worden raakt de accu (7) mogelijk permanent beschadigd.

Let op: De normale laadtijd bedraagt onceveer 1 uur, voor een volledig ontladen accu. Wanner de accu voor langere tijd ontlagen is, bedraagt de laadtijd mogelijk langer.

1. Schuif de ontladen/gedeeltelijk ontladen accu op de oplader (12) (a/b. II (a))
   Let op: Zorg ervoor dat de accu en de扩容er juist zijn uitgeldin. Wanner de accu Niet soepel in de扩容er schuilt, forcer het Niet. Verwijder in plaats waarvan het accu en controllerer verrolgens of de bovenkant van de accu en de扩容ersleuf schoon en onbeschadig zich en of de laadcontacten (15) Niet gebogen bijn.
2. Wanner de accu opgeladen wordt brand enkel het rode LED (13)
   Let op: Wonneer het rode LED Niet constant brand natat een Niet-opgeladen accu in de oplader is geplaast, ist de accu de oplader möglichk defect. Controleer noɡmaals of de accu volledig in de oplader is geplaast. Als de storing aanhoudt, geleruik deze dan Niet en neem contact op met uw erkende Silverline-leverancier.
3. Wanner de accu volledig is opgeladen brand enkel het groene LED lampje (14)

Laadiveau indicator

De accu is voorzien van een ingebouwde laadniveau indicator (6). Als u op de knop rechts drukt, wordet het laadniveau aangegeven. Het,aantal balken dat oplicht wanner de knop wordet ingedrukt, geeft het laadniveau aan; 1 balk die aangeeft dat de accu bijna leeg is,3 balkjes die aangeeft dat de accu volledig is opgeladen.

BELANGRIJK: Houd er rekening mee dat een lage acculading ertoe kan leiden dat het machine tijdens het gebruik plotseling tot stilstand komt. Dit kan gaevaarlijk zijn. Het worden aanbevolen om altiyd te zorgen dat de accu een goed oplaadniveau heeft.

Opmerkingen betreft het opladen van de accu:

Let op: Accus zijn een wegwerp product waar bij de capaciteit op lang gebruik kan verlagen. Hou er rekening mee om allijd de juiste handleding en oplaad methode te gebruiken, dit zoals aangegeven in de handleiding. Indien de accu Niet oplaad of de capaciteit verlaagd is raden wij u een Silverline verwangang aan.

• De accu dient bij een omgevingstemperatuur:tussen de 10 en 40^ (dicht bij 20^ is ideaal) opgeladen te worden
• Na het opladen vereist de accu een akfoelperiode van 15 minutes
  Zorg ervoor dat de oplader na het opladen van de stroobron worden ontkoppeld en juist worden opgeborgen
• Laad accu's NOOIT voor langere periodes op en berg accu's NOOIT op wonneer deze worden opgeladen
• De oplader houdt de temperatuur en spanning van de accu constant in de gaten. Ontkoppel de accu wannere deze volledig is opgeladen, om de laadcyclussen te optimaliseren en het verspillen van energie te voorkommen
• Accu's kennun na verloop van tijt stuk raken, individuele cellen breken wa leidt tot kortsluiting in de accu. De oplader laad zulike accu's Niet op. Gebruik de andere accu om de werkung van de oplader te controleren en schaf een juices occa aan
• Li-ion accu's moogen nicht voor langereijd ontladen opgeborgenden worden. Dit beschadigt de Li-ion accuellen möglich. Accu's dienen volledig opgeladen (ontkoppeld van de oplader) te zijn wanneer deze voor langereijd opgeborgenden worden
• De capaciteit van accu's wordt na verloop vanijd lager. Na 100 laadcylussen zullen de gebruidsduur en de maximale koppel van de boormchine lichtelijk verkorten/verlagen. Na 500 laadcylussen is de minimale capaciteit van de accu bereikt. Dit is normal en duidt Niet op een foutrieve accu

Het bevestigen van een schroef bit

WAARSCHUWING: Bevestig GEEN bits met een maximale slelheid, lager dan de onbelaste slelheid van de machine.

Zie afb. III

1. Trek des pankop kraag (2) van de bit houder (1) maar voren
2. Plaats het bit in de houder
3. Laat de spankop kraag los
4. Trek aan het bit om te controlen of het goed vast zit. Wanner het bit los zit herhaalt u stap 1 en 3

Let op: Maak enkel gebruik van bits die geschikt zichn voor het uit te voeren werk.

Werking

WAARSCHUWING: Bij het gebruik van de machine is het gebruik van de juiste beschemmende uitrusting, waaronder een veiligheidsbril en handschoenen, verlicht.

Rotatierichting controle

WAARSCHUWING: Wonneer de machine is ingeschakeld mag de rotatierichting NOOIT veranderd worden. Dit voorkomt permanente schade aan de machine

• De rotatierichting kan met behulp van de rotatierichting schakelaar (5) veranderd worden
  Voor een rotatierichting linksom, duwt u de schakelaar maar rechts
  Voor een rotatierichting rechtsom, duwt u de schakelaar maar links

Let op: Wanneer de schakelaar in het midden staat is de machine vergrendeld en kan deze nicht ingeschaken worden. Gebruik.Deze stand als veiligheidsfunctie om plotse inschakeling van de machine te voorkomen.

Aan-en uitschakelen

WAARSCHUWING: Bij het gebruik van de machine is het dragen van de benodigde beschermende uitrusting vereist.

1. De rotatierichting kan met behulp van de rotatierichting schakelaar (4) veranderd worden
2. Om de machine te starten knijpt u de aan-fuit schakelaar (9) in

3. De rotatiesnelheid worden geregeld door de trekker schakelaar. Hoe verder de schakelaar worden ingeknopen des te hoger de rotatiesnelheid.

4. Laat de aan/-uit schakelaar los om de zaag te stoppen

Let op: Het LED werklampje (11) brand wonneer de aan-/uit-schakelaar worden ingeknepen, om het werkgebied te verlichten.

Let op: De laadniveau-indicator (10)werk telkens wanner de aan/-uit-trekker-schakelaar worden ingedrukt. Het aantal balken dat oplicht wanner de knop worden ingedrukt, geeft het laadniveau aan; 1 balk die aangeeft dat de accu bjina leeg is, 3 balkjes die aangeeft dat de accu volledig is opgeladen.
WAARSCHUWING: Wanner de machine tijdens het gebruik erg warm/heet worden, stoct u het werk onniddelijk en laat u de machine akoen voordat u het werk hervat. Verkort de koelperiode door de machine onbelast, op maximale snughele te latentraien. De ventilatiegaten (3) dienen to allen tjde vrij te zichen de ingang van stof in de ventilatiegaten dient voorkomen te worden. Stof, en vooral metaalstof kan de machine beschaden en zichs vernielen.

Accessoires

• Verschillende accessoires, waaronder materiaal specifieke zaagbladen zijn verkrijgbaar bij uw Silverline handelaar.
• Reserve onderden zijn verkrijgbaar op toolsparesonline.com

Onderhoud

WAARSCHUWING: Ontkoppel de accu voordat u de machine schoonmaakt of enig onderhoud uitvoert.

Algemene inspectie

• Controller regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie kuren ze na enigeijd los gaan zitten.
• Reparations dienten uitgevoerd worden bij een geautoriseerd Silverline service center.

Smering

Laat het geheel grondig drogen en smeer bewegende onderdelen met een waarvoorn geschikt spreismeermiddel

Schoonmaak

WAARSCHUWING: Bij het gebruik van de machine is het gebruik van de juiste beschermende uitrusting, waaronder een veiligeidsbril en handsochoenen, verlicht

• Houd uw machine te allen tijde schoon. Vuil en stof geven aanleiding tot een snelle slijtage van de interne onderdelen, en verkorten de levendsduur van de machine
  Maak het lichaam van het gereedschap schoon met een zachte borstel of met een droog doeck
• Gebruik nooit bijtende middelen om plastic onderdelen schoon te makeen Als een droge reinigen nicht voldoende is, worden een mild schoonmaakmiddel op een vochtige doek anbevolen
• De machine mag Niet in contact komen met water
  Zorg erwor dat de machine volledig droog is voordat u deze gebruikt
• Gebruik wanner mogelijk zuivere, droge perslucht om door de luchtgaten te blazen

Borstels

In de loop van de tijd hunnen de koolestborstels van de motor afslijten
Bij overmatige slijtage van de borstels verliest de motor maybeijk vermogen, start het Nieteer en/ of producerert het overmatig vonden
- Wanneru vermoedt dat de borstels versleten zijn, laut u deze bij een erkend servicecenter verzangen

Contact

Voor technische ondersteuning of voor reparatieadvies, gelieve contact op te nemen met de hulplijn op ([phone]

Web: silverlinetools.com/nL/Support

VK-Adres:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Verenigd Koninkrijk

EU-Adres:

Toolstream B.V.

De Keten

00004

5651GJ

Eindhoven, Nederland

Opslag

Berg deze utrusting voorzichtig op een veilige en droge plek op, buiten het bereik van kinderen
Accu's dieren volledig opgeladen (ontkoppeld van de oplader) te zich wanner.Deze voor langere tijd opgeborgen worden

Afvoer en verwerking

Lithium-ionen accus, mogen nicht met het normale huisvuiel worden weggegoid. Als u geen recyclingcentrum voor li-ion accu's in uw regio kent, neemt u contact op met uw plaatelijk autoriteit de oorspronkelijk dealer voor advies over hetweggooien van li-ion accu's.

Bij het buiten gebruik stellen en de afvoer van elektrische machines die Niet langer werk den die Niet gerepareered konnen worden, neemt u de nationale voorschriften in acht.

• Elektrische en elektronische apparaten (WEEE) mogen nicht met huishoudelijk afval worden weggegoood
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering en afvoer van elektrisch gereedschap

Probleemoplossing

Probleem Mogelijk oorzaak Oplossing
Rode (13) en groene LEDs (14) branden nicht om te duiden op het laden van de accu (7)	De accu is Niet juist op de oplader (12) aangesloten	Maak de contacten schoon en schuif de accu volledig in de oplader zodat deze vastklikt
	De oplader worden nicht voozien van stroom Controller de aansluiting	op de stroombron
De accu heeft een lage capacititeit	De accu is Niet volledig opgeladen	Ontkoppel de accu Niet voordat deze volledig is opgeladen
	De accu is meer dan 100 koer opgeladen en de capacititeit neemt af	Dit is normal voor accu's. Neem contact op met uw Silverline handelaar voor het aanschaffen van een nieuwe accu
De machine kan nicht worden ingeschakeld. (De aan-/uit-schakelaar (9) functioneert nicht)	De rotatierichting schakelaar (4) staat in de midden (vergrendeld) positie	Schuif de rotatierichting schakelaar�aar links of rechts
De machine start nicht wonneer de schakelaar worden ingeknepen	De accu is volledig ontladen	Laad de accu op of verwang de accu met een volledig opgeladen accu
	Accu defect Vervang de accu
	Machine defect Neem contact op met uw Silverline handelaar of een	geautorieerd service center

Silverline Tools Garantie

Dit Silverline product komt met 3aar garantie.

Registrar dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3aar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewij.

Het gekochtpe product registraren

Gaaryl:silverlinetools.com, kies Registration (registration) en voer het volgende in: Uwpersonsoonlijke gegevens
De gegevens van het product en de aapkoon

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan maar de winkelieraar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de detalls van de storing. U kunt om een nuwe vragen of om uw geld terug. Als dit product na de periode van 30 dagen een fout heeft, stubr het dan maar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fouit die verholpen moet w

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricge van het product.

De verzendkosten worden Niet vergoed. De geretourneerde items要去en voor de reparatie in een redelijk schone en verilige staat verkeren en要去en zorgvuldig worden verpakt om schade en letse lijdens het vervoer te voorkomen. Ongeschite en onveilig leveringen worden afgewezen.

Al het werk worden uitgevoerd door Silverline Tools of een officièle reparatieienst.

De garantiepiode wordeniet door de reparatie ofervanging van het product verlengd.

Defecten waar van wij beschouwen dat ze onder de garantie vignlen, worden verhulpen door middel van Gratis reparatie van het gereedschap (exclusief verzendingskosten) of door verwangding door een gereedschap in perfekte staat van werkig.

De ingehouden gereedschappen of onderdelen die zichn verrangen, worden het eigendom van Silverline Tools.

De reparatie of verwangting van het product onder garantieঙ voordelen die bijkomstigঙ aan uw wettelijk rechten als consument, en hebbenaar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits waar tevredenheid van Silverline Tools kan worden vastgesteel dat de gebren het gezign zijn van defecte materiaielen of fabrieksfouten binnen de garantieperiode.

Onderden die Nieteerkrrijgbaar en die Nieteer worden vervaardigd worden door Silverline Tools verwangen door een functionele verwanging.

Gebruik van dit product in de EU.

Wat Niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstrumentes zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De verwangting van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen voorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoortzichtigte bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normala huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installment (behvalve wanneer geinstalleerd door Silverine Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officièle reparatieidensten.

Behalve claims voor hetrecht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

Accu garantie

Silverline accu's zijn voorzijen van 30 dagen. Wanner er binnen de garantieperiode een fout optreedt clankzijen een materiaal/ of fabrieksfout, verwangt Silverline de accu Gratis. Deze garantie hebelt geen betrekking op commercieel gebruik en strekt zich nicht juicesuit to normale slijtage of schade ten geolgse van een ongeluk, verkeerd gebruik of misbruik.

Wprowadzenie
