Producttype	Snoerloze boor- / schroefmachine
Merk	Silverline
Model	521457
Accuspanning	10,8 V (Li-ion)
Accucapaciteit	1,3 Ah
Onbelast toerental (laag)	0 – 350 t/min
Onbelast toerental (hoog)	0 – 1 250 t/min
Aantal koppelinstellingen	18+1 (boormodus)
Maximaal koppel	23 Nm
Boorkopcapaciteit	10 mm (sleutelloos)
Gewicht	0,95 kg
Boorcapaciteit zacht staal	6 mm
Boorcapaciteit hout	16 mm
Ingangsvermogen lader	100-240 V ~ 50-60 Hz, 9 W
Uitgangsvermogen lader	15 V DC, 400 mA
Oplaadtijd	3 – 5 uur
Geluidsdrukniveau	65 dB(A)
Geluidsvermogensniveau	76 dB(A)
Trilling (boren)	2,242 m/s²
Trilling (schroeven)	1,158 m/s²
Garantie	3 jaar (onder voorbehoud van registratie)
Belangrijkste functies	Boren in hout/metaal, schroeven, omkeerbare draairichting, geïntegreerde LED-verlichting
Onderhoud en reiniging	Reinigen met een zachte, vochtige doek, bewegende delen smeren, opbergen op een droge plaats
Inbegrepen accessoires	Accu, lader, sleutelloze boorkop

Veelgestelde vragen - 521457 SILVERLINE

Hoe laad ik de accu van de Silverline 521457 boormachine op?

Plaats de accu in de meegeleverde lader (alleen voor binnenshuis). Sluit de lader aan op een stopcontact. Het rode lampje geeft aan dat er wordt opgeladen, het groene lampje geeft aan dat de accu volledig is opgeladen. De oplaadtijd is 3 tot 5 uur. Laat de accu na het opladen 15 minuten afkoelen.

Wat is de levensduur van de accu en hoe optimaliseer ik die?

De Li-ion accu van 10,8 V / 1,3 Ah biedt een variabele gebruiksduur afhankelijk van het gebruik. Om de levensduur te optimaliseren, moet u de accu bij de eerste keren volledig laten ontladen, opslaan opgeladen bij kamertemperatuur en langdurig opladen vermijden. Na 100 cycli neemt de capaciteit geleidelijk af.

Hoe vervang ik een boor of accessoire op deze boormachine?

Verwijder eerst de accu. Open de klauwen van de boorkop door de voorste ring tegen de klok in te draaien terwijl u de achterkant vasthoudt. Plaats de boor in het midden en draai vervolgens de voorste ring met de klok mee vast. Controleer de centrering door het gereedschap op een laag toerental te laten draaien.

Hoe keer ik de draairichting om?

Gebruik de omkeerschakelaar (7) boven de trekker. Druk naar links voor rechtsom (schroeven), naar rechts voor linksom (losschroeven). Verander nooit van richting terwijl het gereedschap draait. De middelste stand vergrendelt de trekker.

Hoe stel ik het aanhaalmoment in?

Draai aan de koppelinstelling (3) achter de boorkop. De cijfers 1 tot 18 komen overeen met een toenemend koppel. Zet voor boren de instelling op het boorsymbool. Begin met een laag koppel en verhoog indien nodig.

Kan ik metaal boren met deze Silverline boormachine?

Ja, de boormachine kan zacht staal tot 6 mm en hout tot 16 mm boren. Gebruik voor metaal de boormodus (symbool ▶▶), kies de hoge snelheid (H), smeer het snijgebied en oefen een matige druk uit. Draag een veiligheidsbril en een stofmasker.

Hoe onderhoud en reinig ik de boormachine?

Koppel de lader los en verwijder de accu voor het reinigen. Gebruik een zachte, vochtige doek met een mild reinigingsmiddel. Gebruik geen alcohol of oplosmiddelen. Reinig regelmatig de ventilatieopeningen met droge perslucht. Smeer de bewegende delen met een geschikte spray.

Waar moet ik de boormachine en accessoires opbergen?

Berg de boormachine, accu en lader op een droge, schone plaats op, buiten het bereik van kinderen, bij voorkeur in de meegeleverde tas. De ideale opslagtemperatuur is ongeveer 20 °C. Bewaar nooit een lege accu.

Wat te doen als de boormachine niet start of de accu niet oplaadt?

Controleer of de omkeerschakelaar niet in de middelste stand staat (vergrendeling). Zorg ervoor dat de accu correct is geplaatst en de lader is aangesloten. Als het rode lampje niet gaat branden, reinig dan de contacten. Als het probleem aanhoudt, kan de accu of het gereedschap defect zijn; neem contact op met de klantenservice.

Wat is de garantie op de Silverline 521457 boormachine?

Silverline biedt 3 jaar garantie op voorwaarde dat u het product binnen 30 dagen na aankoop registreert op silverlinetools.com. De garantie dekt materiaal- en fabricagefouten. Accu's hebben 30 dagen garantie. Bewaar uw aankoopbewijs.

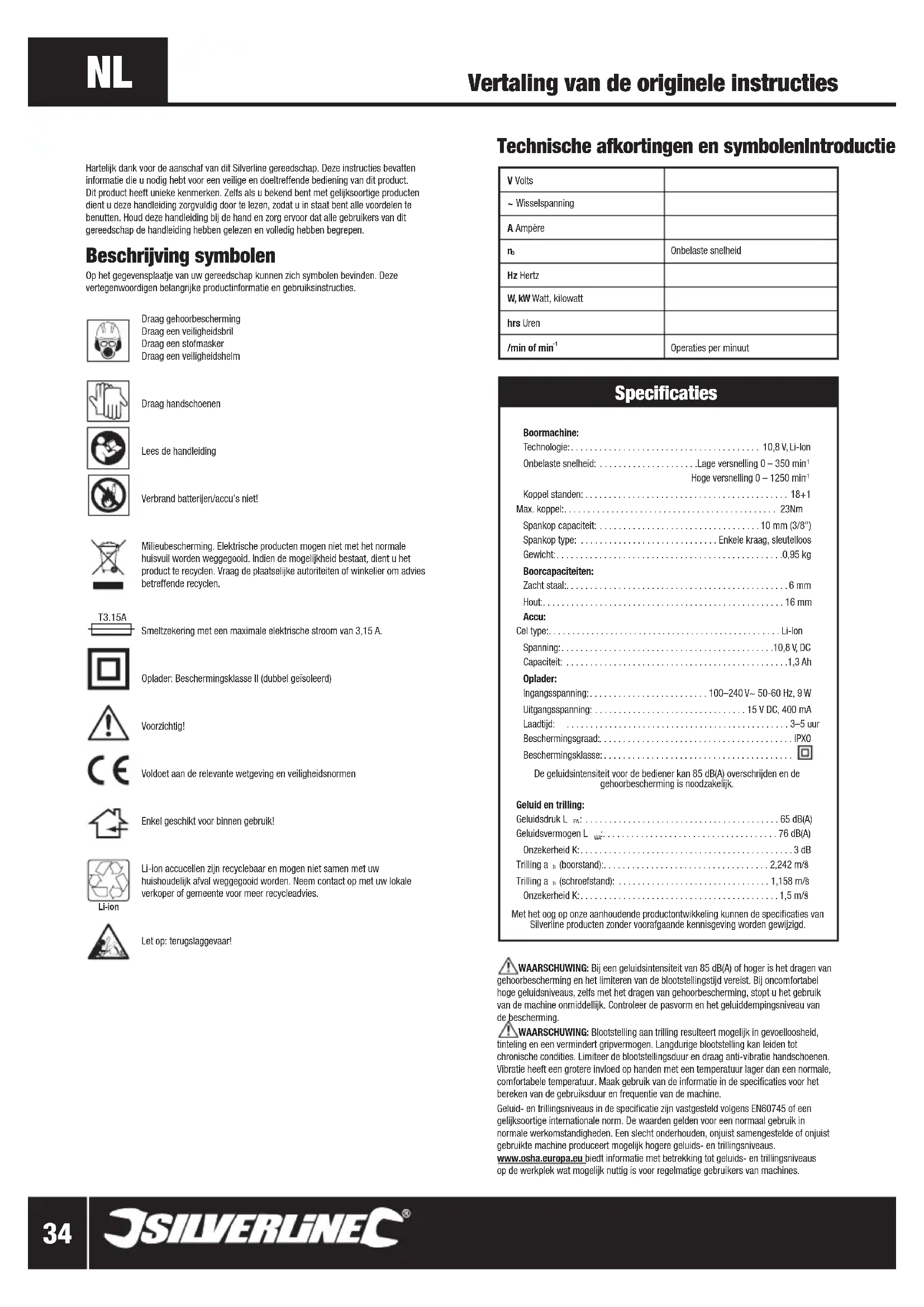

GEBRUIKSAANWIJZING 521457 SILVERLINE

Hartelijk dank voor de aanschaf van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming Draag een veiligheidsbril Draag een stofmasker Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Verbrand batterijen/accu's niet!

Milieubescherming. Elektrische producten mogen niet met het normale huisvuil worden weggegooid. Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Smeltzekering met een maximale elektrische stroom van 3,15 A.

Oplader: Beschermingsklasse II (dubbel geïsoleerd)

Voorzichtig!

Voldoet aan de relevante wetgeving en veiligheidsnormen

Enkel geschikt voor binnen gebruik!

Li-ion accucellen zijn recyclebaar en mogen niet samen met uw huishoudelijk afval weggegooid worden. Neem contact op met uw lokale verkoper of gemeente voor meer recycleadvies.

Li-ion

Let op: terugslaggevaar!

Technische afkortingen en symbolenIntroductie

V Volts
~ Wisselspanning
A Ampère
n_i	Onbelaste snelheid
Hz Hertz
W, kW Watt, kilowatt
hrs Uren
/min of min^-1	Operaties per minuut

Specifications

Boormachine:

Technologie: 10,8 V, Li-Ion

Onbelaste snelheid: ....Lage versnelling 0 – 350 min ^-1

Hoge versnelling 0 – 1250 mir ^1

Koppel standen: 18+1

Max. koppel: 23Nm

Spankop capaciteit: 10 mm (3/8")

Spankop type: Enkele kraag, sleutelloos

Gewicht: 0,95 kg

Boorcapaciteiten:

Zacht staal: 6 mm

Hout: 16 mm

Accu:

Cel type: Li-Ion

Spanning: 10,8 V, DC

Capaciteit: 1,3 Ah

Oplader:

Ingangsspanning: 100–240 V\~ 50-60 Hz, 9 W

Uitgangsspanning: 15 V DC, 400 mA

Laadtijd: 3–5 uur

Beschermingsgraad: IPX0

Beschermingsklasse:

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescherming is noodzakelijk.

Geluid en trilling:

Geluidsdruk L PA: 65 dB(A)

Geluidsvermogen L 76 dB(A)

Onzekerheid K: 3 dB

Trilling a n (schroefstand): 1,158 m/s

Onzekerheid K: 1,5 m/s

Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.

⚠ WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescherming en het limiteren van de blootstellingstijd vereist. Bij oncomfortabel hoge geluidsniveaus, zelfs met het dragen van gehoorbescherming, stopt u het gebruik van de machine onmiddellijk. Controleer de pasvorm en het geluiddempingsniveau van de bescherming.

⚠ WAAR SCHUWING: Bloatstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een vermindert gripvermogen. Langdurige bloatstelling kan leiden tot chronische condities. Limiteer de bloatstellingsduur en draag anti-vibratie handschoenen. Vibratie heeft een grotere invloed op handen met een temperatuur lager dan een normale, comfortabele temperatuur. Maak gebruik van de informatie in de specificaties voor het bereken van de gebruikssduur en frequentie van de machine.

Geluid- en trillingsniveaus in de specificatie zijn vastgesteld volgens EN60745 of een gelijksoortige internationale norm. De waarden gelden voor een normaal gebruik in normale werkomstandigheden. Een slecht onderhouden, onjuist samengestelde of onjuist gebruikte machine produceert mogelijk hogere geluids- en trillingsniveaus.

www.osha.europa.eu biedt informatie met betrekking tot geluids- en trillingsniveaus op de werkplek wat mogelijk nuttig is voor regelmatige gebruikers van machines.

Algemene veiligheid

⚠ WAARSCHUWING Lees alle bediening- en veiligheidsvoorschriften. Het niet opvolgen van alle voorschriften die hieronder vermeld staan, kan resulteren in een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke gesteldheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een persoon verantwoordelijk voor de veiligheid Bewaar deze voorschriften voor toekomstig gebruik.

De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu wordt gevoed (snoerloos).

1) Veiligheid in de werkruimte

a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken.

b) Werk niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonken teweeg die stof of dampen kunnen doen ontbranden.

c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door afleiding kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De stekkers van het elektrische gereedschap moeten passen bij het stopcontact. Pas de stekker niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten vermindert het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren, formuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard wordt.

c) Laat elektrisch gereedschap niet nat worden. Wanneer elektrisch gereedschap nat wordt, neemt het risico op een elektrische schok toe.

d) Beschadig het snoer niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een beschadigd of in de knoop geraakt snoeren verhoogt het risico op een elektrische schok toe.

e) Wanneer u elektrisch gereedschap buiten gebruikt, maak dan gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis om het risico op een elektrische schok te verminderen.

f) Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aard lek beveiliging (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok.

g) WAARSCHUWING: Wanneer de machine in Australië of Nieuw-Zeeland gebruikt wordt, met een lekstroom van 30 mA of lager, is het gebruik van een aardlekschakelaar aanbevolen

3) Persoonlijke veiligheid

a) Blijf alert en gebruik uw gezonde verstand wanneer u elektrisch gereedschap bedient. Gebruik het elektrisch gereedschap niet wanneer u vermoeid bent of onder invloed van drugs, alcohol of medicijnen. Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig letsel.

b) Maak gebruik van persoonlijke bescherming. Draag altijd een veiligheidsbril. Passende bescherming voor de omstandigheden, zoals een stofmasker, niet-slippende veiligheidsschoenen een helm of gehoorbescherming, vermindert het risico op persoonlijk letsel.

c) Zorg ervoor dat het apparaat niet per ongeluk wordt gestart. Controleer of de schakelaar in de 'uit' stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten op de stroom van elektrisch gereedschap met de schakelaar ingeschakeld kan tot ongelukken leiden.

d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden tot letsel.

e) Reik niet te ver. Blijf altijd stevig en in balans staan. Zo houdt u meer controle over het elektrische gereedschap in onverwachte situaties.

f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren kunnen vast komen te zitten in bewegende delen.

g) Als er onderdelen voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderdelen kan het risico op stofgerelateerde ongelukken verminderen.

4) Gebruik en verzorging van elektrisch gereedschap

a) Forceer elektrisch gereedschap niet. Gebruik elektrisch gereedschap dat geschikt is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap werkt beter en veiliger op een passende snelheid.

b) Gebruik het elektrische gereedschap niet als de schakelaar het apparaat niet in- en uitschakelt. Elektrisch gereedschap dat niet bediend kan worden met de schakelaar is gevaarlijk en moet gerepareerd worden.

c) Haal de stekker uit het stopcontact voordat u instellingen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.

d) Berg elektrisch gereedschap dat niet in gebruik is op buiten bereik van kinderen en laat mensen die niet bekend zijn met het elektrische gereedschap of met deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.

e) Onderhoud uw elektrisch gereedschap. Controleer op foutieve uitlijning of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werking van het elektrische gereedschap zou kunnen beïnvloeden. Indien het elektrische gereedschap beschadigd is, moet u het laten repareren voordat u het weer gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe messen slaan minder snel vast en zijn gemakkelijker te bedienen.

g) Gebruik het elektrische gereedschap, toebehoren en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specifieke type elektrisch gereedschap, en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaanheden die verschillen van die waarvoor het apparaat bestemd is, kan leiden tot gevaarlijke situaties.

5) Onderhoud

a) Laat uw elektrische gereedschap onderhouden door een gekwalificeerde vakman en gebruik alleen identieke vervangstukken. Zo bent u er zeker van dat de veiligheid van het elektrische gereedschap gewaarborgd blijft.

Veiligheid voor accuboormachines

a) Laat personen jonger dan 18 jaar de boorhamer niet gebruiken. Tevens horen alle gebruikers met de gebruik- en veiligheidsinstructies bekend te zijn
b) Opladers zijn enkel geschikt voor binnen gebruik. Zorg ervoor dat de stroombron en oplader te allen tijde beschermt zijn tegen vocht
c) Bij het gebruik van de boorhamer is de volgende veiligheidsuitrusting verplicht: veiligheidsbril, gehoorbescherming en handschoenen. Wanneer het boren stof produceert draagt u een stofmasker. Een minimale waardering van FFP2 is aanbevolen. Wanneer het gebruik van de machine op enige wijze voor ongemak zorgt, stopt u het werk onmiddellijk.
d) Gebruik metaal- en spanningszoekers voor het vinden van verborgen water-, gas- en/of elektrische leidingen. Vermijdt het contact met componenten die onder spanning staan
e) Zorg voor een goede verlichting
f) Zorg ervoor dat beitel of boor bits stevig in de boorhouder vast zitten. Losse bits kunnen losschieten en ongelukken veroorzaken
g) Breng het bit in contact met het werkstuk voordat u de machine start
h) Controleer voordat u begint met boren of er genoeg vrije ruimte is onder het werkstuk
i) Oefen geen druk op de boorhamer uit waar dit de levensduur verslechterd
j) Boor bits worden tijdens gebruik erg heet. Laat ze na gebruik afkoelen.
k) Verwijder zaagsel of vuil dicht bij het boor bit niet met uw handen
I) Wanneer u tijdens het gebruik van de boorhamer gestoord wordt, maakt u het werk af en schakelt u de machine uit voordat u opkijkt
m) Maak wanneer mogelijk gebruik van klemmen of bankschroeven voor het klemmen van het werkstuk
n) Controleer de boorhouder regelmatig op tekenen van slijtage en/of schade. Beschadigde onderdelen horen door een gekwalificeerd persoon vervangen te worden
o) Wacht met het neerleggen van de boor totdat deze volledig tot stilstand is gekomen
p) Controleer bouten, moeren en andere bevestigingsmiddelen regelmatig en draai deze wanneer nodig vast

Acculader veiligheid

• Raadpleeg het deel in deze handleiding wat betrekking heeft op het gebruik van de oplader, voor het opladen van de accu.
• Gebruik de oplader niet in combinatie met een accu, anders dan die verstrekt bij de machine. Houd de oplader schoon; stof en/of vuil kan leiden tot kortsluiting en een geblokkeerde ventilatie wat kan resulteren in oververhitting en/of brand
• Wanneer het stroomsnoer beschadigt is, laat u deze door de fabrikant vervangen om gevaren te voorkomen

WAARSCHUWING: Herlaad geen niet-oplaadbare accu's

Accu veiligheid

⚠ WAARSCHUWING: Li-ion accu's zijn, wanneer onjuist gebruikt, opgeborgen of opgeladen, een mogelijk brand- en explosiegevaar

• Houdt de accu uit de buurt van kinderen
• Laad Li-ion accu's enkel op met de oplader, inbegrepen bij het product of speciaal ontworpen voor uw product
• Gebruik enkel Li-ion accu's inbegrepen bij uw product of speciaal ontworpen voor compatibiliteit
• Laat accu's na het opladen of na zwaar gebruik 15 minuten afkoelen om oververhitting en brand te voorkomen
• Wanneer niet in gebruik dienen accu's op kamertemperatuur (ongeveer 20°C) opgeborgen te worden
• Zorg ervoor dat de accu, wanneer opgeborgen, geen kortsluiting kan veroorzaken. Houdt accu's schoon; vreemde voorwerpen kunnen kortsluiting veroorzaken. Houdt accu's uit de buurt van metalen voorwerpen als paperclips, muntjes, sleutels, etc.
• Bij verkeerd gebruik kan vloeistof uit de accu lekken. De vloeistof veroorzaakt mogelijk huidirritatie brandwonden. Wanneer de vloeistof in contact komt met de huid spoelt u uw huid onmiddellijk met water. Wanneer de vloeistof in de ogen terecht komt zoekt u onmiddellijk medische hulp
• Open, demonteer, breek, verwarm (boven 60°C) en verbrand accu's niet. Gooi accu's niet in het vuur

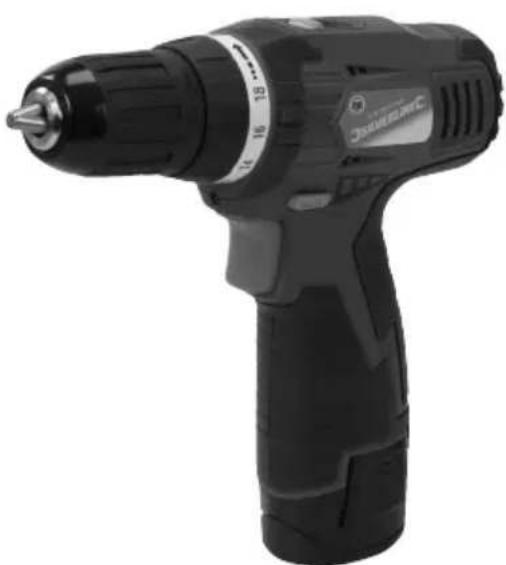

Onderdelenlijst

1	Spankop kaken
2	Spankop kraag
3	Koppel stelring
4	Versnellingsschakelaar
5	Motor ventilatiegaten
6	LED accu-laadindicator
7	Rotatierichting schakelaar
8	Rubberen handvat
9	Verlosschakels
10	Accu
11	Trekker schakelaar
12	LED werklamp
13	Oplader
14	Stekker
15	Groene LED
16	Rode LED

Gebruiksdoel

Accuboormachine voor het indraaien van schroeven en lichte boordoeleinden (exclusief beton)

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt.
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt.

Voor gebruik

BELANGRIJK: De accu is gedeeltelijk opgeladen. Het is aanbevolen de accu volledig op te laden voordat u de machine voor de eerste keer gebruikt. Het is tevens aanbevolen de accu 2 keer volledig te ontladen voordat u deze weer oplaad. Zo optimaliseert u de gebruiksduur van de accu

Het opladen van de accu

⚠ WAARSCHUWING: Gebruik de oplader enkel voor de inbegrepen accu of voor bijkomende accu's specifiek ontworpen voor de oplader

⚠ WAARSCHUWING: De oplader (13) is ontworpen voor binnen gebruik en mag niet in vochtige en natte omstandigheden gebruikt worden

⚠️ WAARSCHUWING: Een onjuiste laadprocedure resulteert in permanente accu beschadiging

Let op: Het volledig opladen van de accu duurt mogelijk 3-5 uur, afhankelijk van het laadniveau wanneer de accu wordt aangesloten op de oplader. De laadprocedure duurt mogelijk langer wanneer de accu voor langere tijd ontladen is

1. Steek de stekker (14) in het stopcontact
2. Steek de accu (10) in de oplader (13) (deze past slechts op één manier)
3. Het rode LED lampje (16) brand wanneer de accu opgeladen wordt
4. Het groene Led lampje (15) brandt wanneer de accu volledig opgeladen is

Opmerkingen betreft het opladen van de accu:

• De LED accu-laadindicator (16) geeft het laadniveau van de accu weer: groen = opgeladen, oranje = half opgeladen en rood = accu dient opgeladen te worden
• De accu dient bij een omgevingstemperatuur tussen de 10 en 40°C (dicht bij 20°C is ideaal) opgeladen te worden
• Na het opladen vereist de accu een afkoelperiode van 15 minuten
• Zorg ervoor dat de oplader na het opladen van de stroombron wordt ontkoppeld en juist wordt opgeborgen
• Laad accu's NOOIT voor langere periodes op en berg accu's NOOIT op wanneer deze worden opgeladen
• De oplader houdt de temperatuur en spanning van de accu constant in de gaten. Ontkoppel de accu wanneer deze volledig is opgeladen, om de laadcyclussen te optimaliseren en het verspillen van energie te voorkomen
• Accu's kunnen na verloop van tijd stuk raken, individuele cellen breken wat leidt tot kortsluiting in de accu. De oplader laadt zulke accu's niet op. Gebruik de andere accu om de werking van de oplader te controleren en schaf een nieuwe accu aan
• Li-ion accu's mogen niet voor langere tijd ontladen opgeborgen worden. Dit beschadigt de Li-ion accucellen mogelijk. Accu's dienen volledig opgeladen (ontkoppeld van de oplader) te zijn wanneer deze voor langere tijd opgeborgen worden
• De capaciteit van accu's wordt na verloop van tijd lager. Na 100 laadcyclussen zullen de gebruiksduur en de maximale koppel van de boormachine lichtelijk verkorten/verlagen. Na 500 laadcyclussen is de minimale capaciteit van de accu bereikt. Dit is normaal en duidt niet op een foutieve accu

Het aansluiten van de accu

1. Zorg ervoor dat de accu (10) voldoende opgeladen is
2. Schuif de accu in de onderkant van het handvat (8) (de accu past slecht op één manier) tot de verlosschakels (9) in plaats klikken en de accu zo vergrendelen
3. Uw boormachine is klaar voor gebruik

Het ontkoppelen van de accu

Let op: Het laadniveau van de accu is op de indicator (6) in de gaten te houden. Wanneer het vermogen van de machine afneemt, is het opladen van de accu vereist (Zie: 'Het opladen van de accu')

1. Houdt de verlosschakels (9) aan beide zijden van het handvat (8) ingedrukt en trek de accu (10) uit het handvat
2. De accu kan nu in de oplader (13) geplaats worden voor opladen, of op een koele en droge plek opgeborgen worden

Het bevestigen van boor bits en accessoires

⚠ WAARSCHUWING: Verwijder de accu (10) van de machine voor het bevestigen, aanpassen of verwijderen van accessoires
⚠ WAARSCHUWING: Zet boor bits (of andere accessoires) niet vast door de boorhouder vast te pakken en de machine in te schakelen. Dit resulteert mogelijk in persoonlijk letsel en boorhouder beschadiging

⚠ WAARSCHUWING: Bevestig geen accessoires met een maximale snelheid, lager dan de onbelaste snelheid van de machine

1. Open de spankop kaken (1) door de achterkant van de kraag (2) vast te pakken en de voorkant van de kraag linksom te draaien
2. Plaats het accessoire in het midden van de spankop
3. Vergrendel het accessoire door de voorzijde van de kraag rechtsom te draaien terwijl u de achterzijde van de kraag vasthoudt
4. Wanneer het accessoire vergrendeld is, schakelt u de machine in om te controleren of het accessoire recht in de boorhouder zit. Wanneer het accessoire wiebelt, opent u de boorhouder, controleert u het accessoire op schade, past u de positie van het accessoire aan, draait u de boorhouder vast en controleert u het accessoire opnieuw

Gebruik

Rotatierichting controle

⚠ WAARSCHUWING: Wanneer de machine is ingeschakeld mag de rotatierichting NOOIT veranderd worden. Dit voorkomt permanente schade aan de machine

• De rotatierichting kan met behulp van de rotatierichting schakelaar (7) veranderd worden
• Voor een rotatierichting linksom, duwt u de schakelaar naar rechts
• Voor een rotatierichting rechtsom, duwt u de schakelaar naar links

Let op: Wanneer de schakelaar in het midden staat is de machine vergrendeld en kan deze niet ingeschakeld worden. Gebruik deze stand als veiligheidsfunctie om plotse inschakeling van de machine te voorkomen

Koppelcontrole

Let op: De draadloze machine is voorzien van een koppelcontrole waardoor de koppel juist kan worden versteld voor elke uit te voeren taak

• De koppelstanden zijn met symbolen op de koppel stelring (3) aangeduid
• Draai de ring om de benodigde instelling te verkrijgen: een hoger nummer duidt op een hogere koppel
• Voor boorwerkzaamheden draait u de stelring in de boorstand

Versnelling selectie

- Voor het indraaien van schroeven: Selecteer versnelling 'L' op de schakelaar (4) voor een hogere koppeling. Versnellingen met een lagere snelheid zijn over algemeen het meest geschikt voor het indraaien van schroeven en andere bevestigingsmiddelen

- Voor boren: Selecteer versnelling 'H' op de schakelaar voor een lagere koppeling. Versnellingen met een hogere snelheid dienen niet gebruikt te worden voor het indraaien van schroeven en andere bevestigingsmiddelen

Let op: Lees de informatie betreft de aanbevolen maximale snelheid, voorzien bij de boor bits/accessoires, volledig door. Verwijs naar de specificaties voor de maximale onbelaste snelheid bij elke versnelling

Het in- en uitschakelen van de machine

⚠ WAARSCHUWING: Bij het gebruik van de machine is het dragen van de benodigde beschermende uitrusting vereist

1. Om de machine te starten knijpt u de trekker schakelaar (11) in
2. Het ingebouwde LED werklicht (12) brand wanneer de trekker schakelaar wordt ingeknepen
   Let op: Wanneer de schakelaar niet ingeknepen kan worden controleert u de stand van de rotatierichtingsschakelaar (7). De middenpositie vergrendelt de trekker schakelaar
3. De rotatiesnelheid wordt geregeld door de trekker schakelaar. Hoe verder de schakelaar wordt ingeknepen des te hoger de rotatiesnelheid
4. Laat de trekker schakelaar los om de machine te stoppen

Schroevendraaierstand

Let op: Maak bij het werken met schroef bits gebruik van een universele bit houder. Plaats schroef bits niet direct in de boorhouder

• Selecteer versnelling 'L' op de versnellingsschakelaar (4)
• Gebruik de machine bij het indraaien van schroeven NOOIT in een boorstand
• Stel de machine te allen tijde in de benodigde koppelstand (zie: 'Koppelcontrole')

Let op: Wanneer u onzeker bent over de juiste koppelinstelling start u met een lage koppelstand en verhoogt u deze wanneer meer koppel vereist is (v.b. wanneer de schroef niet ver genoeg in het werkstuk gedreven wordt)

Het boren in hout

• Selecteer de boorstand □▶ met de koppel stelring (3)
• Selecteer de juiste versnelling met behulp van de versnellingsschakelaar (4)
• Zorg ervoor dat het boor bit geschikt is voor het boren in hout en binnen de maximale capaciteit van de machine valt (zie: 'Specificaties')

⚠ WAARSCHUWING: Houtstoffen zijn mogelijk giftig en mogen niet geïnhaleerd worden. Draag te allen tijde een geschikt stofmasker

Het boren in metaal

• Selecteer de boorstand □ met de koppel stelring (3)
• Selecteer de juiste versnelling met behulp van de versnellingsschakelaar (4)
• Zorg ervoor dat het boor bit geschikt is voor het boren in metaal en binnen de maximale capaciteit van de machine valt (zie: 'Specificaties')
• Voor nauwkeurige boorresultaten markeert u het te boren gat met gebruik van een hamer en een priem
  WAARSCHUWING: Tijdens het boren van metaal worden het boor bit en het werkstuk erg heet. Raak het bit niet aan en zorg ervoor dat het niet in contact komt met brandbare materialen. Maak te allen tijde gebruik van een geschikt smeermiddel of boorvloeistof en boor op een geschikte snelheid
• Voor efficiënt boren en een maximale gebruiksduur oefent u enkel een lichte druk op de machine uit
• Gebruik een verzonken boor om de scherpe randen van het gat te verwijderen en zo de kans op letsel te verminderen

Accessoires

- Een breed accessoire aanbod, waaronder boor bits, schroef bits, komborstels etc. is verkrijgbaar bij uw Silverline handelaar. Reserve accu's zijn te bestellen bij uw handelaar of op toolsparesonline.com

Onderhoud

⚠ WAARSCHUWING: Haal de stekker uit het stopcontact voordat u de oplader schoonmaakt of enig onderhoud uitvoert. Verwijder de accu voordat u de machine schoonmaakt of enig onderhoud uitvoert.

Let op: Zowel de machine als de oplader bevat geen door de gebruiker te repareren onderdelen. Wanneer de machine niet juist functioneert als beschreven in deze handleiding, laat u de machine bij een Silverline Tools service center repareren

Algemene inspectie

• Controleer regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie kunnen ze na enige tijd los gaan zitten
• Inspecteer het stroomsnoer voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd worden bij een geautoriseerd Silverline Tools service center. Dit geld tevens voor verlengsnoeren, gebruikt met de machine

Schoonmaak

• Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderdelen snel slijten, wat de levensduur aanzienlijk verminderl. Maak de machine met een zachte borstel of droge doek schoon. Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen
• Maak de behuizing met een vochtige doek en een licht schoonmaakmiddel schoon. Gebruik geen alcohol, benzine of hardnekkig schoonmaakmiddel
• Gebruik geen bijtende stoffen voor het schoonmaken van plastic onderdelen

Smeren

- Smeer alle bewegende onderdelen regelmatig met een geschikt smeermiddel

Opberging

- Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op

Verwijdering

Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.

• Elektrische en elektronische apparaten en accu's mogen niet met uw huishoudelijk afval worden weggegooid
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap

Probleemopsporing

Probleem Mogelijke oorzaak Oplossing
Rode en groene LEDs (16 + 15) branden niet om te duiden op het laden van de accu	De accu (10) is niet juist op de oplader (13) aangesloten	Maak de contacten schoon en schuif de accu volledig in de oplader zodat deze vastklikt
	De oplader wordt niet voorzien van stroom Controleer de aansluiting op de stroombron
Lage accu capaciteit	De accu is niet volledig opgeladen Ontkoppel de accu niet voordat deze volledig is opgeladen
	De accu is meer dan 100 keer opgeladen en de capaciteit neemt af	Dit is normaal voor accu's. Neem contact op met uw Silverline Tools handelaar voor het aanschaffen van een nieuwe accu
De machine kan niet worden ingeschakeld. (De trekker schakelaar (11) functioneert niet)	De rotatierichting schakelaar (7) is vergrendeld in de midden positie	Schuif de rotatierichting schakelaar naar links of rechts
De machine start niet wanneer de trekker schakelaar wordt ingeknepen	De accu is volledig ontladen	Laad de accu volledig op of vervang de accu met een volledig opgeladen accu
	Defecte accu Vervang de accu
	Defecte machine	Neem contact op met uw Silverline Tools handelaar of een geautoriseerd service center
De schroeven gaan niet ver genoeg het werkstuk in	Niet genoeg koppel; pas de instelling aan Selecteer een hogere instelling
	Lage accuspanning	Laad de accu volledig op of vervang de accu met een volledig opgeladen accu
De schroeven gaan te ver het werkstuk in	Te veel koppel; pas de instelling aan Selecteer een lagere instelling

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

• Uw persoonlijke gegevens
• De gegevens van het product en de aankoop
  U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd. Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

Accu garantie

Silverlineaccu's zijn voorzien van 30 dagen garantie. Wanneer er binnen de garantieperiode een fout optreedt dankzij een materiaal- of fabrieksfout, vervangt Silverline de accu gratis. Deze garantie heeft geen betrekking op commercieel gebruik en strekt zich niet uit tot normale slijtage of schade ten gevolge van een ongeluk, verkeerd gebruik of misbruik.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline Tools

Verklaart dat

Deze verklaring wordt verstrekt onder de volledige verantwoordelijkheid van de fabrikant.

Het hierboven beschreven voorwerp is conform de desbetreffende communautaire harmonisatiewetgeving

Identificatienummer: 521457

Beschrijving: : 10,8 V accuboormachine

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG
• Elektromagnetische verenigbaarheid 2014/30/EU
• RoHS-richtlijn 2011/65/EU
• EN 60745-1:2009+A11
• EN 60745-2-1:2010
• EN 60745-2-2:2010
• EN 55014-1:2006+A1+A2
• EN 55014-2:1997+A1+A2
• EN 62321:2009

Keuringsinstantie: TÜV Rheinland

De technische documentatie wordt bijgehouden door: Silverline Tools

Datum: 07-06-2016

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059. Geregistreerd adres:

Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Verenigd Koninkrijk

3 jaar garantie *Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
