868625 - Boor SILVERLINE - Gratis gebruiksaanwijzing en handleiding

Producttype	Rechte pneumatische boormachine
Merk	Silverline
Model	868625
Maximale werkdruk	6,3 bar
Luchtverbruik	113 L/min
Luchtaansluiting	1/4" BSP-aansluiting (met snelkoppelingen EN-6 en EQ-4)
Minimale slangdiameter	9,5 mm
Toerental onbelast	20000 min⁻¹
Boorkopcapaciteit	9,5 mm
Beitelopname	10,2 mm (rond)
Gewicht	0,70 kg
Geluidsdrukniveau	89,7 dB(A)
Geluidsvermogensniveau	100,7 dB(A)
Geluidsonzekerheid	K = 3 dB
Trillingswaarde (a h)	0,89 m/s²
Trillingsonzekerheid	K = 1,5 m/s²
Garantie	3 jaar
Voeding	Perslucht
Draairichting	Omkeerbaar
Compatibele accessoires	Boren, freesjes, borstels (max. schacht 9,5 mm)
Onderhoud	Regelmatig reinigen en smeren
Veiligheid	Verplichte beschermingsmiddelen (veiligheidsbril, handschoenen, gehoorbescherming)

Veelgestelde vragen - 868625 SILVERLINE

Hoe installeer ik de snelkoppeling op de boormachine?

Breng PTFE-tape aan op de schroefdraad van de koppeling en schroef deze met een sleutel op de luchtaansluiting. Controleer op lekkage door te testen met zeepwater.

Welke olie moet ik gebruiken voor smering?

Gebruik alleen persluchtdolie. Gebruik nooit gewone motorolie, dit kan het gereedschap beschadigen.

Hoe vervang ik de boor?

Koppel de luchttoevoer los, open de boorkop door de ring tegen de klok in te draaien, plaats de boor en draai met de klok mee handvast aan.

Wat te doen als de boormachine langzaam werkt?

Controleer de luchtdruk, reinig het filter, voeg een paar druppels olie toe aan de luchtaansluiting en laat kort draaien. Zie tabel 'Bij problemen'.

Kan de boormachine worden gebruikt om te schroeven?

Nee, deze pneumatische boormachine is niet voorzien van een koppelingskoppeling en is niet geschikt om te schroeven. Deze is alleen ontworpen om te boren.

Welke veiligheidsuitrusting dragen?

Draag een veiligheidsbril, gehoorbescherming, beschermende handschoenen en indien nodig een ademmasker. Lees de handleiding voor details.

Hoe resterende lucht na gebruik verwijderen?

Nadat u de luchttoevoer hebt uitgeschakeld, drukt u op de trekker om de resterende perslucht uit de boormachine te laten ontsnappen.

Waar vind ik accessoires?

Silverline-accessoires zijn verkrijgbaar bij uw dealer. Reserveonderdelen kunnen worden besteld op toolspareonline.com.

Hoe registreer ik de garantie?

Registreer uw product online op silverlinetools.com binnen 30 dagen na aankoop om gebruik te maken van de 3 jaar garantie.

Wat te doen als de boormachine niet stopt?

Laat de trekker los. Als hij blijft draaien, kan de O-ring beschadigd zijn. Laat het gereedschap repareren door een erkend servicecentrum.

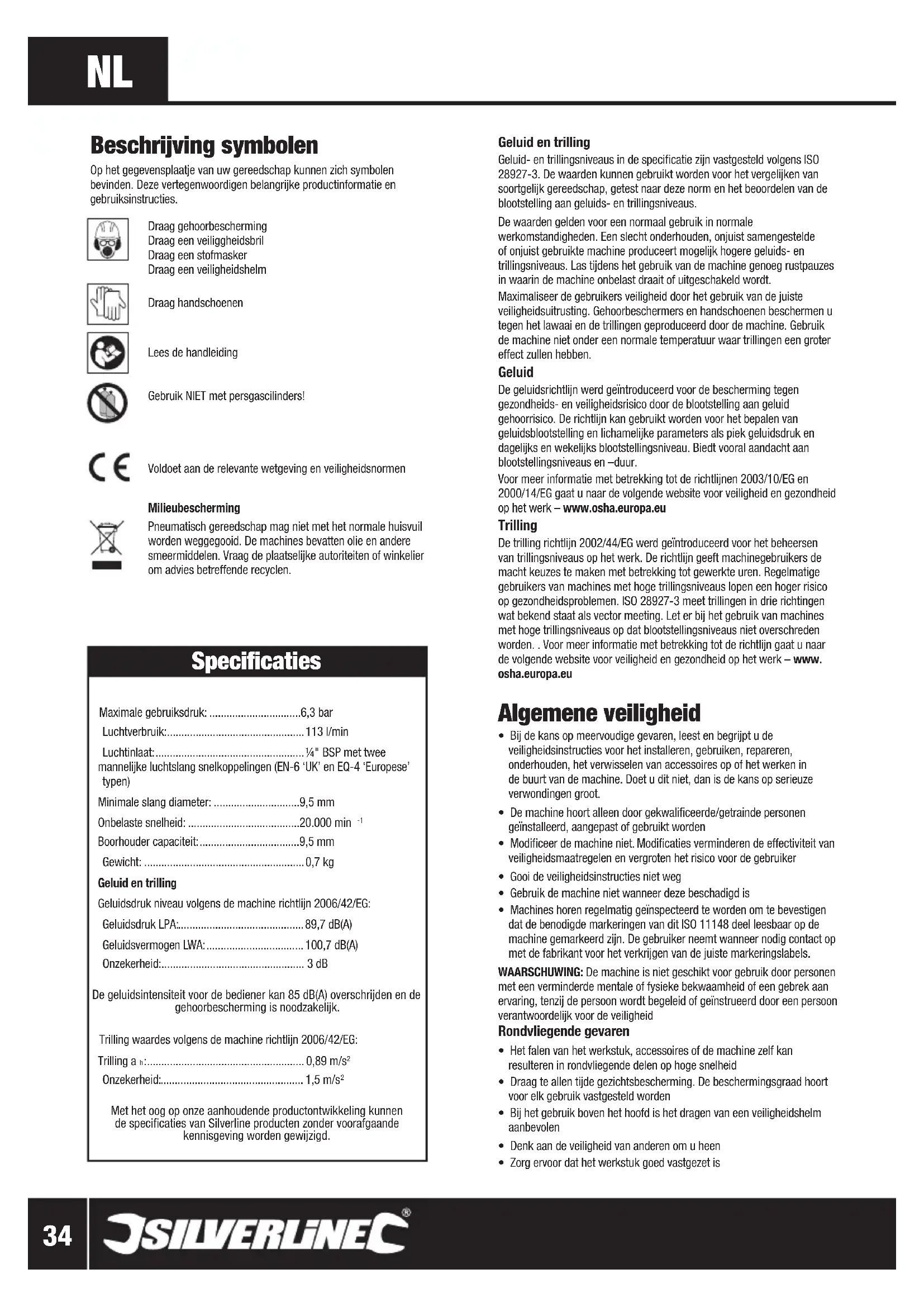

GEBRUIKSAANWIJZING 868625 SILVERLINE

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming Draag een veiliggheidsbril Draag een stofmasker Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Gebruik NIET met persgascilinders!

Voldoet aan de relevante wetgeving en veiligheidsnormen

Milieubescherming

Pneumatisch gereedschap mag niet met het normale huisvuil worden weggegooid. De machines bevatten olie en andere smeermiddelen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Specifications

Maximale gebruiksdruk: 6,3 bar

Luchtverbruik: 113 l/min

Luchtinlaat: 1/4" BSP met twee

mannelijke luchtslang snelkoppelingen (EN-6 'UK' en EQ-4 'Europese' typen)

Minimale slang diameter: 9,5 mm

Onbelaste snelheid: 20.000 min ^-1

Boorhouder capaciteit: 9,5 mm

Gewicht: 0,7 kg

Geluid en trilling

Geluidsdruk niveau volgens de machine richtlijn 2006/42/EG:

Geluidsdruk LPA: 89,7 dB(A)

Geluidsvermogen LWA: 100,7 dB(A)

Onzekerheid: 3 dB

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescherming is noodzakelijk.

Trilling waardes volgens de machine richtlijn 2006/42/EG:

Trilling a h: 0,89 m/s²

Onzekerheid: 1,5 m/s²

Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.

Geluid en trilling

Geluid- en trillingsniveaus in de specificatie zijn vastgesteld volgens ISO 28927-3. De waarden kunnen gebruikt worden voor het vergelijken van soortgelijk gereedschap, getest naar deze norm en het beoordelen van de blootstelling aan geluids- en trillingsniveaus.

De waarden gelden voor een normaal gebruik in normale werkomstandigheden. Een slecht onderhouden, onjuist samengestelde of onjuist gebruikte machine produceert mogelijk hogere geluids- en trillingsniveaus. Las tijdens het gebruik van de machine genoeg rustpauzes in waarin de machine onbelast draait of uitgeschakeld wordt.

Maximaliseer de gebruikers veiligheid door het gebruik van de juiste veiligheidsuitrusting. Gehoorbeschermers en handschoenen beschermen u tegen het lawaai en de trillingen geproduceerd door de machine. Gebruik de machine niet onder een normale temperatuur waar trillingen een groter effect zullen hebben.

Geluid

De geluidsrichtlijn werd geintroduceerd voor de bescherming tegen gezondheids- en veiligheidsrisico door de blootstelling aan geluid gehoorrisico. De richtlijn kan gebruikt worden voor het bepalen van geluidsblootstelling en lichamelijke parameters als piek geluidsdruk en dagelijks en wekelijks blootstellingsniveau. Biedt vooral aandacht aan blootstellingsniveaus en –duur.

Voor meer informatie met betrekking tot de richtlijnen 2003/10/EG en 2000/14/EG gaat u naar de volgende website voor veiligheid en gezondheid op het werk – www.osha.europa.eu

Trilling

De trilling richtlijn 2002/44/EG werd geintroduceerd voor het beheersen van trillingsniveaus op het werk. De richtlijn geeft machinegebruikers de macht keuzes te maken met betrekking tot gewerkte uren. Regelmatige gebruikers van machines met hoge trillingsniveaus lopen een hoger risico op gezondheidsproblemen. ISO 28927-3 meet trillingen in drie richtingen wat bekend staat als vector meeting. Let er bij het gebruik van machines met hoge trillingsniveaus op dat blootstellingsniveaus niet overschreden worden. Voor meer informatie met betrekking tot de richtlijn gaat u naar de volgende website voor veiligheid en gezondheid op het werk – www.osha.europa.eu

Algemene veiligheid

• Bij de kans op meervoudige gevaren, leest en begrijpt u de veiligheidsinstructies voor het installeren, gebruiken, repareren, onderhouden, het verwisselen van accessoires op of het werken in de buurt van de machine. Doet u dit niet, dan is de kans op serieuze verwondingen groot.
• De machine hoort alleen door gekwalificeerde/getrainde personen geinstalleerd, aangepast of gebruikt worden
• Modificeer de machine niet. Modificaties verminderen de effectiviteit van veiligheidsmaatregelen en vergroten het risico voor de gebruiker
• Gooi de veiligheidsinstructies niet weg
• Gebruik de machine niet wanneer deze beschadigd is
• Machines horen regelmatig geïnspecteerd te worden om te bevestigen dat de benodigde markeringen van dit ISO 11148 deel leesbaar op de machine gemarkeerd zijn. De gebruiker neemt wanneer nodig contact op met de fabrikant voor het verkrijgen van de juiste markeringslabels.

WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke bekwaamheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geinstrueerd door een persoon verantwoordelijk voor de veiligheid

Rondvliegende gevaren

• Het falen van het werkstuk, accessoires of de machine zelf kan resulteren in rondvliegende delen op hoge snelheid
• Draag te allen tijde gezichtsbescherming. De beschermingsgraad hoort voor elk gebruik vastgesteld worden
• Bij het gebruik boven het hoofd is het dragen van een veiligheidshelm aanbevolen
• Denk aan de veiligheid van anderen om u heen
• Zorg ervoor dat het werkstuk goed vastgezet is

Verwikkelingsgevaar

- Stikken, scalperen en verwondingen zijn mogelijk het resultaat wanneer losse kleding, sieraden, haar en handschoenen niet weggehouden worden van de machine en de accessoires.

Gebruiksgevaren

• Het gebruik van de machine kan de gebruikers handen blootstellen aan gevaren als snij-, schuur- en brandwonden
• Draag geschikte handschoenen voor het beschermen van de handen
• Gebruikers horen fysiek in staat te zijn de machine te hanteren
• Houdt de machine juist vast zodat normale en plotselinge bewegingen met beide handen onder controle gehouden kunnen worden
• Zorg voor een stevige en gebalanceerde houding
• Laat de start-en-stop hendel in het geval van een stroomstoring los
• Gebruik alleen smeermiddelen, aanbevolen door de fabrikant
• Het dragen van een veiligheidsbril is een must. Het dragen van beschermende handschoenen en kleding is aangeraden
• Vermijdt direct contact met de bewegende delen om verwondingen te voorkomen. Draag geschikte handschoenen voor het beschermen van uw handen
• Bij het gebruik op plastic of andere niet-geleidende materialen bestaat de kans op elektrostatische ontlading
• Een potentiele explosieve atmosfeer kan ontstaan door stof en damp resulterend uit schuur- of slijpenwerkzaamheden
• Gebruik stofontginning- of onderdrukkingssystemen, geschikt voor het te bewerken materiaal

Gevaar herhaalde bewegingen

• Bij het gebruik van de machine ervaart de gebruiker mogelijk ongemakken in de handen, armen, schouders of andere delen van het lichaam
• De gebruiker hoort tijdens het gebruik van een machine een comfortabele werkhouding aan te houden en bij langere gebruiksperiodes regelmatig van houding te wisselen om ongemak en vermoeidheid te voorkomen
• Het ervaren van de volgende symptomen hoort niet negeert te worden: terugkerend ongemak, pijn, tinteling, ongevoeligheid, stijfheid en brandend gevoel. De gebruiker hoort de werkgever te informeren en gezondheidshulp te raadplegen

Accessoire gevaren

• Ontkoppel de machine van de stroombron voor het verwisselen van accessoires
• Vermijdt contact met de accessoires tijdens en na gebruik, deze zijn mogelijk scherp en heet
• Maak enkel gebruik van accessoire maten en typen aanbevolen door de schuurmachinefabrikant
• Slijpwielen horen niet op de machine gebruikt te worden
• Gebruik geen accessoires met een maximale gebruikssnelheid, hoger dan de onbelaste snelheid van de machine

Werkplaats gevaren

• Misstappen, struikelen en vallen zijn de grootste werkplaatsongelukoorzaken. Ben bewust van gladde oppervlakken en gevaren, veroorzaakt door het gebruik van de machine en luchtslangen
• De machine is niet ontworpen voor gebruik in potentielen explosieve atmosferen en is niet geïsoleerd tegen contact met stroom
• Zorg ervoor dat de werkplaats vrij is van potentiele gevaren wanneer beschadigt door de machine als elektriciteitskabels, gasleidingen etc.

Stof en damp gevaren

• Stoffen en dampen zijn schadelijk voor de gezondheid en leiden mogelijk tot gezondheidsproblemen als kanker, zwangerschaps-/geboorteproblemen, astma en/of huidontsteking. Risicoafweging en bescherming tegen deze gevaren zijn essentieel
• Risicoafweging bevat de stof als resultaat van het gebruik van de machine en het potentiele gevaar van het bestaande stof

• Gebruik en onderhoud de machine als beschreven in deze handleiding om stof- en dampuitstoting te minimaliseren

• Richt de uitlaat zo dat de stofstoring in de met stof gevulde omgeving geminimaliseerd wordt

• De stof- of dampproductie hoort bij het uitstotingspunt aangepakt te worden
• De interne delen voor stof en dampopvanging, ontginning en onderdrukking horen juist gebruikt en onderhouden te worden als beschreven in de instructies van de fabrikant
• Om een onnodige verhoging in stof en dampuitstoting te voorkomen selecteert, onderhoud en vervangt u het gereedschap als aanbevolen
• In overeenstemming met uw werkgever draagt u een geschikt stofmasker als voorgeschreven door het gezondheids- en veiligheidsreglement

Geluidsgevaren

• Blootstelling aan hoge geluidsniveaus kan resulteren in piepende en fluitende geluiden in de oren en tevens permanente gehoorbeschadiging veroorzaken. Daarvoor horen deze gevaren onder controle gehouden te worden.
• Denk daarbij aan het dempen van materialen en het voorkomen van het klinken van het werkstuk
• Gebruik geschikte gehoorbescherming in overeenstemming met de werkgevers instructies en de gezondheids- en veiligheidsvoorschriften
• Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van geluidsniveaus te voorkomen
• Selecteert, onderhoud en vervangt u het gereedschap als aanbevolen in de handleiding om onnodige verhoging van geluidsniveaus te voorkomen
• Wanneer de machine is voorzien van een geluidsdemper, zorg er voor dat deze juist functioneert bij het gebruik van de machine

Trilling gevaren

De trillingen die niet geëlimineerd zijn door het ontwerp en de constructie blijven risicovol. Werkgevers kunnen zo de werkomstandigheden vaststellen waarin de werknemer een risico loopt op blootstelling aan trillingen. Wanneer het trilling niveau, verkregen met behulp van ISO 28927-3, niet overeenkomt met het werkelijke trilling niveau van de machine zal bijkomende informatie verstrekt worden zodat de risico's beoordeeld en behandeld kunnen worden

• Blootstelling aan trilling kan de zenuwen en bloedtoevoer in de handen en armen beschadigen
• Draag warme kleding bij het gebruik in koude omstandigheden en houd uw handen warm en droog
• Bij gevoelloosheid, tintelingen, pijn of wit worden van de huid in uw vingers of handen stopt u onmiddellijk met het gebruik van de machine, vertel uw werkgever en raadpleeg een dokter
• Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van trilling niveaus te voorkomen
• Houd de machine met een lichte maar veilige houvast vast waar trillingsniveaus over het algemeen hoger zijn bij een vaste houvast

Veiligheid pneumatisch gereedschap

Lucht onder druk kan ernstige verwondingen veroorzaken:

• Schakel de luchttoevoer uit, voer luchtdruk in slangen af en ontkoppel het gereedschap van de luchttoevoer wanneer deze niet in gebruik is, voordat accessoires verwisseld worden en reparaties uitgevoerd worden
• Richt de lucht nooit op uzelf of anderen
• Zwepende slangen zijn erg gevaarlijk. Check altijd op beschadigde en losse slangen en aansluitingen
• Bij het gebruik van klauwkoppelingen horen vergrendelpinnen en veiligheidskabel gebruikt te worden om slangaansluiting fouten te voorkomen
• Overschrijdt de maximale luchtdruk, weergegeven op het gereedschap, niet
• Houdt pneumatisch gereedschap nooit bij de luchtslang vast

Veiligheid voor standaard boormachines

• Belangrijk: Het is noodzakelijk alle nationale veiligheidsregels met betrekking tot installatie, gebruik en onderhoud op te volgen
• Laat personen jonger dan 18 jaar de boorhamer niet gebruiken. Tevens horen alle gebruikers met de gebruik- en veiligheidsinstructies bekend te zijn
• Bij het gebruik van de boorhamer is de volgende veiligheidsuitrusting verplicht: veiligheidsbril, gehoorbescherming, handschoenen en wanneer het boren stof produceert draagt u een stofmasker
• Gebruik metaal- en spanningszoekers voor het vinden van verborgen water-, gas- en/of elektrische leidingen. Vermijdt het contact met componenten die onder spanning staan
  • Zorg voor een goede verlichting
• Zorg ervoor dat beitel of boor bits stevig in de span kop vast zitten. Losse bits kunnen losschieten en ongelukken veroorzaken
• Zorg ervoor dat het boor bit het werkstuk raakt voordat u de boorhamer start
• Controleer voordat u begint met boren of er genoeg vrije ruimte is onder het werkstuk
• Gebruik beide handen voor het bedienen van de boorhamer
• Oefen geen overmatige druk op de boorhamer uit waar dit de levensduur vermindert
• Boor bits worden erg heet tijdens gebruik. Laat ze na gebruik afkoelen.
• Verwijder zaagsel of vuil dicht bij het boor bit niet met uw handen
• Wanneer u tijdens het gebruik van de boorhamer gestoord wordt, maakt u het werk af en schakelt u de machine uit voordat u opkijkt
• Maak wanneer mogelijk gebruik van klemmen of bankschroeven voor het klemmen van het werkstuk
• Ontkoppel de machine van de luchttoevoer voordat bits gewisseld worden
• Controleer de span kop regelmatig op tekenen van slijtage en/of schade. Beschadigde onderdelen horen door een gekwalificeerd persoon vervangen te worden
• Wacht met het neerleggen van de boor totdat deze volledig tot stilstand is gekomen
• Wanneer het werk voltooid is ontkoppelt u de machine van de luchttoevoer en verwijdert u de beitel/bit uit de boorhouder
• Controleer bouten, moeren en andere bevestigingsmiddelen regelmatig en draai deze wanneer nodig aan

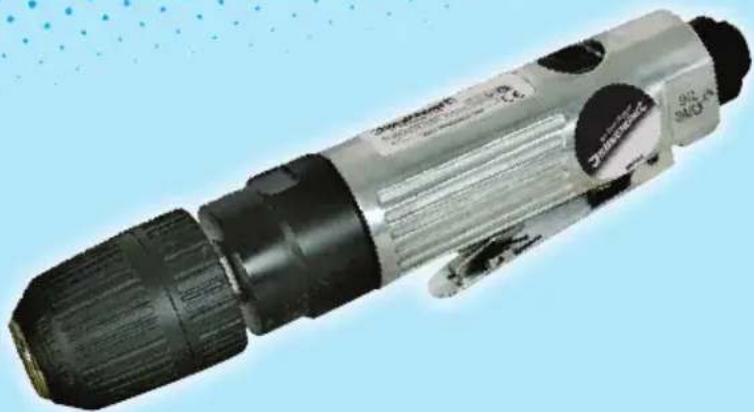

Productbeschrijving

1 Shelkoppeling
2 Trekker
3 Veiligheidspal
5 Handvat

4 Sleutel loze boorhouder

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap voorzichtig uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt

Intentioneel gebruik

Rechte boormachine met enkele snelheid, aangedreven door een luchtcompressor. Gebruikt boor bits en andere accessoires met een schacht diameter van maximaal 9,5 mm

Let op: De machine is niet voorzien van een snelheidskoppeling en mag daarom niet gebruikt worden voor het indraaien van schroeven

Voor gebruik

Het bevestigen van de snelkoppeling

Let op: De sleutel is voorzien van twee verschillende koppelingen

EQ-4 – gebruikt in Europa

EN-6 – gebruikt in de UK

• Selecteer de koppeling, passend bij het te gebruiken luchtsysteem en instaleer als beschreven:
• Plaats PTFE-tape (niet inbegrepen) op het schroefdraad van de koppeling (5). Dit zorgt voor een luchtdichte afsluiting
  Let op: Plaats de tape strak en met de wijzers van de klok mee zodat deze niet los raakt wanneer de koppeling op de machine wordt geschroefd
• Verwijder de beschermende plug van de luchtinlaat
• Draai de snelkoppeling met behulp van een steeksleutel (niet inbegrepen) op de luchtinlaat, aan de onderzijde van het handvat
• Sluit de luchtslang aan, stel de juiste druk in en controleer op lekkages (bijvoorbeeld door het aanbrengen van een kleine hoeveelheid zeepwater op de buitenzijde van de koppelingen)
• Luchtslangen met een bijpassende vrouwelijke snelkoppeling zijn op de machine vast te duwen

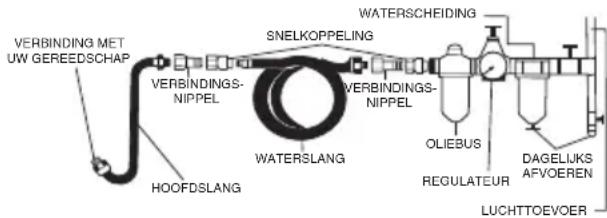

Aansluiting van de luchttoevoer

• Dit gereedschap hoort aangesloten te worden op een schone en droge luchttoevoer, met een interne olie en water scheider
• Laat de luchtdruk niet boven het maximum reiken (zie specificatie details)
• Zorg dat het water dagelijks uit de luchttoevoer wordt afgevoerd
• Zorg ervoor dat u de juiste onderdelen (slangen, bevestigingsonderdelen, etc.) heeft voor het gebruik van de benodigde luchtdruk

Het bevestigen van boor bits en accessoires

WAARSCHUWING: Ontkoppel de machine van de luchttoevoer voordat u bits en accessoires vervangt/verwisselt

WAARSCHUWING: Schakel de machine nooit in wanneer de boorhouder vast gedraaid wordt of de rotatiesnelheid veranderd wordt

WAARSCHUWING: Bevestig geen accessoires met een maximale snelheid, lager dan de onbelaste snelheid van de machine

1. Open de boorhouder (1) door de kraag rechtsom te draaien
2. Plaats het benodigde bit/accessoire in de boorhouder
3. Sluit de boorhouder door de kraag met de hand linksom vast te draaien

Let op: Zorg ervoor dat het bit/accessoire midden in de boorhouder zit. Herhaal bovenstaande stappen om de positie te veranderen

Het stellen van het vermogen

- De maximale snelheid van de machine kan enkel aangepast worden door de luchtdruk van de luchttoevoer te veranderen

Gebruik

Let op: Laat de machine niet langere tijd onbelast draaien. Dit vermindert de levensduur aanzienlijk

1. Houd de machine stevig vast
2. Ontgrendel de veiligheidspal (3) en knijp in de trekker (2) om de machine te straten
3. Laat de machine op volle snelheid komen voordat u deze in contact brengt met het werkstuk
4. Neem de machine van het werkstuk voordat u deze uitschakeld
5. Laat de trekker los om de machine te stoppen

Let op: De luchtuitlaat bevind zich aan de onderzijde van het handvat. Tijdens het gebruik zal lucht uit de uitlaat ontsnappen

WAARSCHUWING: Pneumatische machines bevatten mogelijk achtergebleven luchtdruk. Verwijder deze luchtdruk nadat de luchttoevoer is uitgeschakeld

Accessoires

Accessoires als doppen, doppen sets, verlengstaven, etc. zijn verkrijgbaar bij uw Silverline handelaar. Reserve onderdelen zijn verkrijgbaar bij uw Silverline handelaar of via www.toolsparesonline.com

Onderhoud

WAARSCHUWING: Ontkoppel de machine van de luchttoevoer voordat u de machine schoonmaakt of enig onderhoud uitvoert

Schoonmaak

- Houd uw machine schoon. Vuil en stof kunnen de interne delen sneller doen slijten en de gebruiksduur aanzienlijk verminderen. Maak de behuizing met een zachte borstel of droge doek schoon

BELANGRIJK: Er is maar weinig wat fout kan gaan met uw pneumatisch gereedschap. Wanneer uw machine niet werkt is vieze en natte lucht en het niet opvolgen van de onderhoud instructies vaak de oorzaak

DAGELIJKS ONDERHOUD: Verwijder het gereedschap van de luchttoevoer, giet een kleine hoeveelheid olie in de luchtinlaat en laat de machine op lage snelheid roteren, zodat het interne mechanisme goed wordt gesmeerd

- Wanneer de machine in constant gebruik is of wanneer deze in lange periodes gebruikt wordt, hoort u een combi filter/smeermiddel te monteren. U hoort te allen tijde een luchtfilter aangesloten te hebben op de machine

- Gebruik gereedschapsolie. GEBRUIK ONDER GEEN ENKELE VOORWAARDEN NORMALE MOTOROLIE

- Wanneer u de instructies niet op volgt, kan dit resulteren in een ongeldige garantie

Opberging

- Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op

Verwijdering

• Pneumatische machines mogen niet met uw huishoudelijk afval worden weggegooid
• Pneumatische machine bevatten mogelijk sporen van olie en andere smeermiddelen
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van pneumatisch gereedschap

Probleemopsporing

Probleem Mogelijke oorzaak Oplossing
De machine werkt op een lage snelheid	Onjuiste druk Stel de juiste luchtdruk in
	Vuil in het mechanisme Giet olie in de lucht inlaat als beschreven in de onderhoudsparagraaf
	Lucht verstopping Knijp de trekker in korte stoten in
	Lucht lekkage Controleer alle aansluitingen en de slang op lekkages en draai koppelingen vast met het gebruik van PTFE-tape
	Verstopping in de luchtfilter Verwijder de snel koppeling en maak de filter schoon
De machine loopt vast	Vuil of roest in het mechanisme Probeer oplossingen 'De machine werkt op een lage snelheid'
	Vuil of roest in het mechanisme Klop licht op de machine met een zachte hamer
	Vuil of roest in het mechanisme Roteer het mechanisme handmatig met de machine ontkoppeld van de luchttoevoer
De machine stopt niet wanneer de trekker losgelaten wordt	Koppelventiel 0-ring of zitting beschadigt Laat de machine repareren bij een geautoriseerd service center
Wanneer bovenstaande oplossingen niet werken neemt u contact op met de verkoper of een Silverline service center

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

• Uw persoonlijke gegevens
• De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Silverline Tools Service Centre PO Box 2988

Yeovil

BA21 1WU, GB

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline Tools

Verklaart dat

Identificatienummer: 868625

Beschrijving: Pneumatische rechte boor

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG

• EN 11148-3:2010

Keuringsinstantie: Intertek Testing Services, Shanghai, China

De technische documentatie wordt bijgehouden door: Silverline Tools

Datum: 08-07-2013

Handtekening:

Directeur

Naam en adres van fabrikant of gemachtigde:

Somerset, BA22 8HZ Verenigd Koninkrijk

*Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
