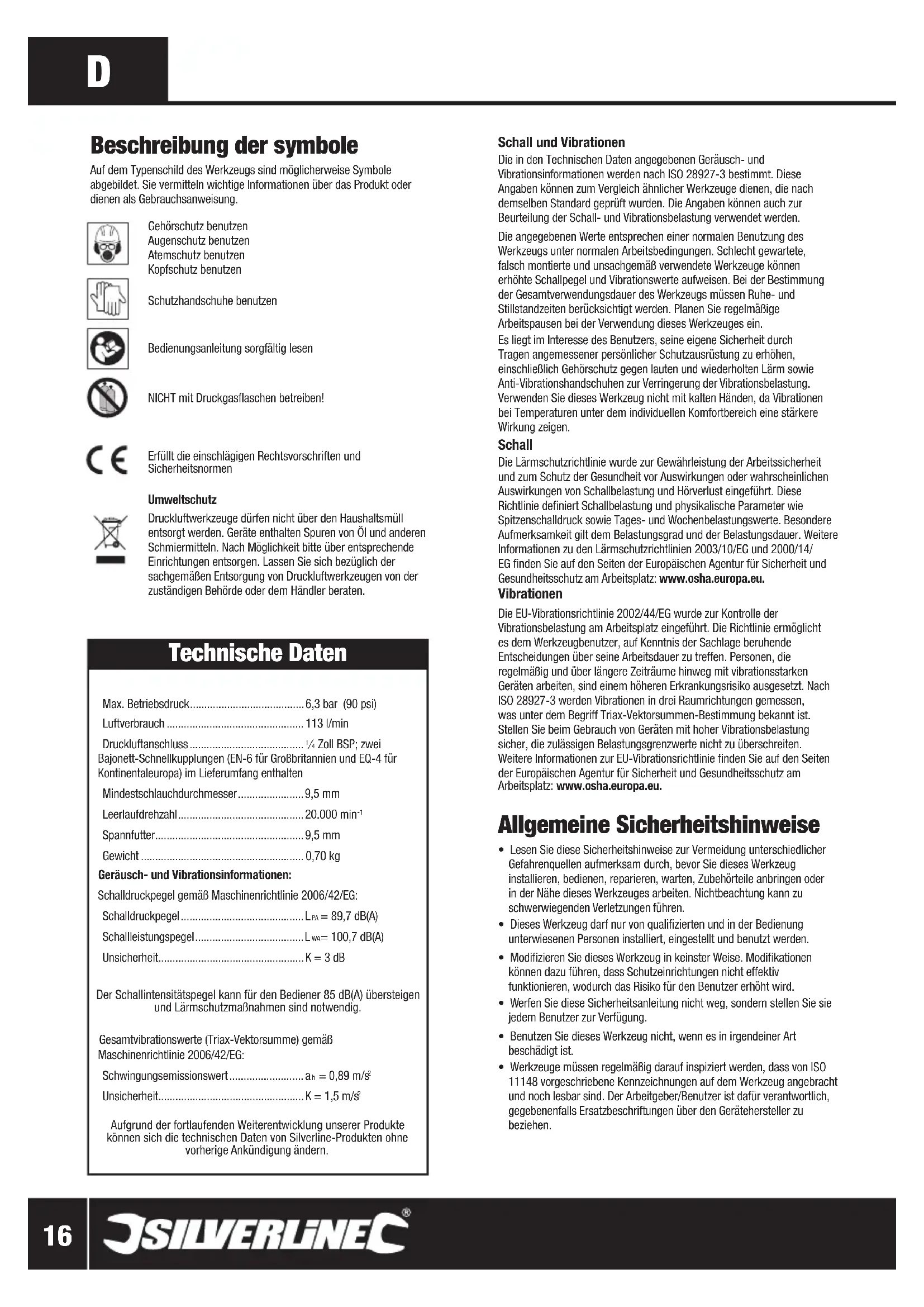

BEDIENUNGSANLEITUNG 868625 SILVERLINE

Schall und Vibrationen Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen werden nach ISO 28927-3 bestimmt. Diese Angaben können zum Vergleich ähnlicher Werkzeuge dienen, die nach demselben Standard geprüft wurden. Die Angaben können auch zur Beurteilung der Schall- und Vibrationsbelastung verwendet werden. Die angegebenen Werte entsprechen einer normalen Benutzung des Werkzeugs unter normalen Arbeitsbedingungen. Schlecht gewartete, falsch montierte und unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte aufweisen. Bei der Bestimmung der Gesamtverwendungsdauer des Werkzeugs müssen Ruhe- und Stillstandzeiten berücksichtigt werden. Planen Sie regelmäßige Arbeitspausen bei der Verwendung dieses Werkzeuges ein. Es liegt im Interesse des Benutzers, seine eigene Sicherheit durch Tragen angemessener persönlicher Schutzausrüstung zu erhöhen, einschließlich Gehörschutz gegen lauten und wiederholten Lärm sowie Anti-Vibrationshandschuhen zur Verringerung der Vibrationsbelastung. Verwenden Sie dieses Werkzeug nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine stärkere Wirkung zeigen. Schall Die Lärmschutzrichtlinie wurde zur Gewährleistung der Arbeitssicherheit und zum Schutz der Gesundheit vor Auswirkungen oder wahrscheinlichen Auswirkungen von Schallbelastung und Hörverlust eingeführt. Diese Richtlinie definiert Schallbelastung und physikalische Parameter wie Spitzenschalldruck sowie Tages- und Wochenbelastungswerte. Besondere Aufmerksamkeit gilt dem Belastungsgrad und der Belastungsdauer. Weitere Informationen zu den Lärmschutzrichtlinien 2003/10/EG und 2000/14/ EG finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu. Vibrationen Die EU-Vibrationsrichtlinie 2002/44/EG wurde zur Kontrolle der Vibrationsbelastung am Arbeitsplatz eingeführt. Die Richtlinie ermöglicht es dem Werkzeugbenutzer, auf Kenntnis der Sachlage beruhende Entscheidungen über seine Arbeitsdauer zu treffen. Personen, die regelmäßig und über längere Zeiträume hinweg mit vibrationsstarken Geräten arbeiten, sind einem höheren Erkrankungsrisiko ausgesetzt. Nach ISO 28927-3 werden Vibrationen in drei Raumrichtungen gemessen, was unter dem Begriff Triax-Vektorsummen-Bestimmung bekannt ist. Stellen Sie beim Gebrauch von Geräten mit hoher Vibrationsbelastung sicher, die zulässigen Belastungsgrenzwerte nicht zu überschreiten. Weitere Informationen zur EU-Vibrationsrichtlinie finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu. Allgemeine Sicherheitshinweise

• Lesen Sie diese Sicherheitshinweise zur Vermeidung unterschiedlicher Gefahrenquellen aufmerksam durch, bevor Sie dieses Werkzeug installieren, bedienen, reparieren, warten, Zubehörteile anbringen oder in der Nähe dieses Werkzeuges arbeiten. Nichtbeachtung kann zu schwerwiegenden Verletzungen führen.

• Dieses Werkzeug darf nur von qualifizierten und in der Bedienung unterwiesenen Personen installiert, eingestellt und benutzt werden.

• Modifizieren Sie dieses Werkzeug in keinster Weise. Modifikationen können dazu führen, dass Schutzeinrichtungen nicht effektiv funktionieren, wodurch das Risiko für den Benutzer erhöht wird.

• Werfen Sie diese Sicherheitsanleitung nicht weg, sondern stellen Sie sie jedem Benutzer zur Verfügung.

• Benutzen Sie dieses Werkzeug nicht, wenn es in irgendeiner Art beschädigt ist.

• Werkzeuge müssen regelmäßig darauf inspiziert werden, dass von ISO 11148 vorgeschriebene Kennzeichnungen auf dem Werkzeug angebracht und noch lesbar sind. Der Arbeitgeber/Benutzer ist dafür verantwortlich, gegebenenfalls Ersatzbeschriftungen über den Gerätehersteller zu beziehen. Beschreibung der symbole Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung. Gehörschutz benutzen Augenschutz benutzen Atemschutz benutzen Kopfschutz benutzen Schutzhandschuhe benutzen Bedienungsanleitung sorgfältig lesen NICHT mit Druckgasflaschen betreiben! Erfüllt die einschlägigen Rechtsvorschriften und Sicherheitsnormen Umweltschutz Druckluftwerkzeuge dürfen nicht über den Haushaltsmüll entsorgt werden. Geräte enthalten Spuren von Öl und anderen Schmiermitteln. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Druckluftwerkzeugen von der zuständigen Behörde oder dem Händler beraten. Technische Daten Max. Betriebsdruck ........................................6,3 bar (90 psi) Luftverbrauch ................................................ 113 l/min Druckluftanschluss ........................................

⁄4 Zoll BSP; zwei Bajonett-Schnellkupplungen (EN-6 für Großbritannien und EQ-4 für Kontinentaleuropa) im Lieferumfang enthalten Mindestschlauchdurchmesser ....................... 9,5 mm Leerlaufdrehzahl ............................................ 20.000 min

= 100,7 dB(A) Unsicherheit...................................................K = 3 dB Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig. Gesamtvibrationswerte (Triax-Vektorsumme) gemäß Maschinenrichtlinie 2006/42/EG: Schwingungsemissionswert .......................... a

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern. 868625_Z1MANPRO1.indd 16 01/10/2013 17:29www.silverlinetools.com

868625 Druckluft-Geradebohrmaschine WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden. Risiken durch geschossartige Fragmente

• Seien Sie sich bewusst, dass im Falle eines Versagens des Werkzeugs oder seines Zubehörs und beim Zerbrechen des Werkstücks Hochgeschwindigkeitsgeschosse entstehen können.

• Tragen Sie bei der Benutzung des Werkzeugs stets eine geeignete schlagfeste Schutzbrille. Die Schutzklasse hängt von der jeweiligen Anwendung ab und muss individuell beurteilt werden.

• Tragen Sie bei Überkopfarbeiten einen Schutzhelm.

• Das Risiko gegenüber dritten Personen und Beistehenden sollte an dieser Stelle ebenfalls beurteilt werden.

• Vergewissern Sie sich, dass das Werkstück stets sicher befestigt ist. Risiken des Hängenbleibens

• Erdrosselung, Skalpieren und andere Risswunden können durch lose Kleidung, Schmuck, Krawatten/Tücher/Halsmode, Haare, Handschuhe u.ä. verursacht werden, wenn diese nicht ordnungsgemäß vom Werkzeug ferngehalten werden. Betriebsrisiken

• Bei der Benutzung dieses Werkzeugs können die Hände des Benutzers Gefahren, die Schnitt- und Schürfwunden sowie Verbrennungen hervorrufen können, ausgesetzt sein.

• Schützen Sie Ihre Hände durch Tragen geeigneter Schutzhandschuhe.

• Bediener und Wartungspersonal müssen körperlich in der Lage sein, die Masse und das Gewicht des Werkzeugs sowie die bei dessen Verwendung auftretenden Kräfte handhaben zu können.

• Halten Sie das Werkzeug vorschriftsmäßig; seien Sie jederzeit bereit, plötzliches Ausschlagen abzufangen und haben Sie stets beide Hände am Werkzeug.

• Achten Sie auf eine gut ausbalancierte Körperposition und sorgen Sie für einen sicheren Stand.

• Schalten Sie das Werkzeug im Falle eines plötzlichen Ausfalls der Energieversorgung immer am Schalter aus.

• Verwenden Sie ausschließlich vom Hersteller empfohlene Schmiermittel.

• Das Tragen einer Schutzbrille ist Pflicht; geeignete Schutzhandschuhe und Arbeitsschutzkleidung werden dringend empfohlen.

• Vermeiden Sie die Berührung mit sich bewegenden Teilen, um Quetsch- und Schnittwunden an Händen und anderen Körperteilen zu vermeiden. Tragen Sie geeignete Schutzhandschuhe.

• Bei der Verwendung mit Kunststoffen und anderen elektrisch nicht leitfähigen Materialien kann es zu elektrostatischer Aufladung kommen.

• Die beim Trennen und Schneiden entstehenden Stäube und Rauche können potentiell zur Bildung explosionsgefährdeter Atmosphären beitragen.

• Verwenden Sie stets ein geeignetes Staubabsaug- oder -unterdrückungssystem, welches für das zu bearbeitende Material geeignet ist. Risiken durch wiederholte Bewegungsabläufe

• Bei der Arbeit mit diesem Werkzeug ist es möglich, dass der Benutzer Unbehagen in den Händen, Armen, Schultern, im Nacken oder in anderen Körperteilen verspürt.

• Der Benutzer muss während der Arbeit mit diesen Werkzeug darauf achten, stets eine bequeme Körperposition mit festem Stand einzuhalten; unbequeme Positionen und Positionen, die zum Verlust des Gleichgewichtes führen können, sind zu vermeiden. Der Benutzer sollte seine Körperposition bei länger andauernden Arbeiten in regelmäßigen Abständen verändern, um Ermüdung und Unwohlsein vorzubeugen.

• Warnsignale wie bleibendes oder wiederauftretendes Unbehagen, akutes oder anhaltendes Schmerzgefühl, Pochen, Kribbeln, Taubheit, Brennen oder Versteifungen dürfen nicht ignoriert werden. Der Arbeitgeber muss umgehend informiert und ein qualifizierter Arbeitsmediziner hinzugezogen werden. Risiken durch Zubehörteile

• Trennen Sie das Gerät stets von der Energieversorgung, bevor Sie Zubehörteile anbringen oder austauschen.

• Vermeiden Sie während und unmittelbar nach der Verwendung direkten Kontakt mit dem eingesetzten Werkzeug, da dieses heiß oder scharfkantig sein kann.

• Verwenden Sie ausschließlich vom Gerätehersteller empfohlenes Zubehör und kompatible Verbrauchsmaterialien; verwenden Sie keine Zubehörteile oder Verbrauchsmaterialien in anderen Größen.

• Mit diesem Werkzeug dürfen keine Trenn-/Schleifscheiben verwendet werden.

• Stellen Sie sicher, dass die maximal zulässige Arbeitsgeschwindigkeit des Einsatzwerkzeugs (z.B. Bohrer, Topfbürste usw.) höher ist als die Arbeitsdrehzahl des Gerätes. Arbeitsplatzgefahren

• Ausrutschen, Stolpern und Fallen sind häufig auftretende Arten von Arbeitsunfällen. Achten Sie bei der Verwendung dieses Werkzeugs auf rutschige Untergründe sowie Stolpergefahren, z.B. durch die Druckluftzuleitung oder Hydraulikschläuche.

• Dieses Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen konzipiert und es ist nicht gegen elektrischen Strom isoliert.

• Vergewissern Sie sich, dass sich keine elektrischen Leitungen, Gasleitungen usw. in Ihrem Arbeitsbereich befinden, welche durch das Werkzeug beschädigt werden und eine Gefahr darstellen könnten. Risiken durch Staub und Rauch

• Durch Benutzung dieses Werkzeugs entstehender Staub und Rauch ist gesundheitsschädlich (und kann u.a. Krebs, Geburtsschäden, Asthma und Dermatitis verursachen). Eine Risikoanalyse und die Einführung von Maßnahmen zur Kontrolle der Gesundheitsbelastung sind unerlässlich.

• In der Risikoanalyse muss sowohl durch die Benutzung des Werkzeuges erzeugter als auch bestehender Staub berücksichtigt werden.

• Um Staubemissionen möglichst gering zu halten, verwenden Sie das Gerät wie in dieser Anleitung beschrieben und halten Sie es entsprechend instand.

• Richten Sie den Staubaustritt so aus, dass bestehender Staub nicht aufgewirbelt wird.

• Bei Ausführen von stauberzeugenden Arbeiten muss der Staub bereits bei der Emission kontrolliert werden.

• Alle Gerätemerkmale und Funktionen zum Auffangen, Entfernen oder Unterdrücken von Staub und Rauch müssen in sachgemäßer Art und Weise in Übereinstimmung mit den Herstellerangaben verwendet werden.

• Tauschen Sie abgenutzte Verbrauchsmaterialien regelmäßig wie im Handbuch beschrieben aus, um einen unnötigen Anstieg der Staubbelastung zu verhindern.

• Verwenden Sie Atemschutz in der von Ihrem Arbeitgeber vorgeschriebenen Art und Weise bzw. in Übereinstimmung mit geltenden Arbeitsschutzrichtlinien. Lärmgefährdungen

• Hohe Schallbelastungen können einen bleibenden, schweren Verlust des Hörvermögens und andere Gesundheitsschäden wie Tinnitus (Ohrenklingeln, Pfeiftöne, Summen) hervorrufen. Daher sind Risikobewertung und das Treffen angemessener Kontroll- und Schutzmaßnahmen unerlässlich.

• Angemessene Kontrollmaßnahmen umfassen z.B. das Anbringen einer geeigneten Schalldämpfung, welche die Geräuschentwicklung am Werkstück niedrig hält.

• Verwenden Sie Gehörschutz in der von Ihrem Arbeitgeber vorgeschriebenen Art und Weise bzw. in Übereinstimmung mit geltenden Arbeitsschutzrichtlinien.

• Verwenden Sie das Gerät wie in dieser Anleitung beschrieben, um einer unnötigen Erhöhung des Schallpegels vorzubeugen, und halten Sie es entsprechend instand.

• Tauschen Sie abgenutzte Verbrauchsmaterialien regelmäßig wie in dieser Anleitung beschrieben aus, um einen unnötigen Anstieg der Geräuschbelastung zu verhindern. 868625_Z1MANPRO1.indd 17 01/10/2013 17:2918

• Falls das Gerät über einen Schalldämpfer verfügt, stellen Sie sicher, dass dieser stets verwendet wird und sich in einwandfreiem Zustand befindet. Vibrationsgefährdungen Es ist Aufgabe der Bedienungsanleitung, den Benutzer über die Vibrationsgefährdung aufzuklären, die nicht durch Gestaltungs- und Konstruktionsmerkmale beseitigt werden konnte und daher als Restrisiko bestehen bleibt. Arbeitgeber sind durch diese Angaben in der Lage, das Risiko und die Belastung durch Vibrationen für den Bediener einzuschätzen. Falls die durch ISO 28927-3 bestimmten Vibrationsemissionswerte die tatsächlichen Vibrationswerte bei der regulären (und voraussehbaren unsachgemäßen) Verwendung des Werkzeuges nicht angemessen wiedergeben, müssen zusätzliche Informationen und Warnhinweise zur Verfügung gestellt werden, welche eine Risikoeinschätzung ermöglichen.

• Exposition gegenüber Vibrationen kann zu bleibenden Nervenschäden und Schädigung von Blutgefäßen an Händen und Armen führen.

• Tragen Sie bei der Arbeit unter kalten Bedingungen warme Kleidung und halten Sie Ihre Hände trocken und warm.

• Beenden Sie die Arbeit mit dem Gerät unverzüglich, falls Sie ein Taubheitsgefühl, Prickeln oder Schmerzen verspüren oder falls Ihre Haut an Fingern oder Händen aufgrund von Durchblutungsstörungen weißlich aussieht. Verständigen Sie Ihren Arbeitgeber und suchen Sie einen Arzt auf.

• Verwenden Sie das Gerät wie in dieser Anleitung beschrieben, um einer unnötigen Erhöhung der Vibrationsbelastung vorzubeugen, und halten Sie es entsprechend instand.

• Halten Sie das Werkzeug locker, jedoch sicher in der Hand und seien Sie bereit, eine der Bewegung des Gerätes entgegenwirkende Handstärke anzuwenden. Das Risiko von Schäden aufgrund von Vibrationsbelastung ist im Allgemeinen höher, je stärker die angewandte Griffkraft ist. Zusätzliche Sicherheitshinweise für druckluftbetriebene Werkzeuge Druckluft kann schwerwiegende Verletzungen verursachen:

• Schließen Sie stets die Druckluftversorgung, machen Sie den Schlauch drucklos und entfernen Sie das Werkzeug von der Druckluftversorgung, wenn es nicht benutzt wird oder Sie Wartungs- bzw. Reparaturarbeiten durchführen.

• Richten Sie einen Druckluftstrom niemals auf sich selbst oder auf andere Personen.

• Umherschlagende Schläuche können zu schwerwiegenden Verletzungen führen. Überprüfen Sie Schläuche und Verbindungen stets auf Beschädigungen und auf festen Sitz.

• Wenn Verbindungselemente mit Klauenkupplung verwendet werden, müssen Sicherungsstifte sowie Sicherheitselemente zur Sicherung gegen Umherschlagen des Schlauches bei Versagen des schlauch- oder geräteseitigen Verbinders installiert werden.

• Überschreiten Sie niemals den auf dem Werkzeug angegebenen maximalen Betriebsdruck.

• Tragen Sie ein Druckluftwerkzeug niemals am Schlauch. Zusätzliche Sicherheitshinweise für Bohrmaschinen

• Wichtiger Hinweis: Es ist unbedingt notwendig, alle national geltenden Sicherheitsbestimmungen hinsichtlich Montage, Betrieb und Instandhaltung zu befolgen.

• Dieses Gerät darf nicht von Personen unter 18 Jahren verwendet werden. Bediener müssen im Gebrauch des Gerätes geschult und mit den Sicherheitsvorschriften vertraut sein.

• Verwenden Sie beim Betrieb des Gerätes Schutzausrüstung einschließlich Schutzbrille oder Geschichtsschutz, Gehörschutz und Schutzkleidung einschließlich Schutzhandschuhen. Tragen Sie eine Atemschutzmaske, wenn bei der Anwendung Staub entsteht.

• Verwenden Sie Metall- und Spannungssuchgeräte, um verdeckt geführte Strom-, Wasser- und Gasleitungen zu orten. Berühren Sie keine spannungsführenden Bauteile oder Leiter.

• Sorgen Sie für ausreichende Beleuchtung des Arbeitsbereiches.

• Vergewissern Sie sich, dass der Bohrer bzw. Meißel sicher im Bohrfutter befestigt ist. Locker sitzende Einsatzwerkzeuge können aus dem Gerät geschleudert werden und eine Sicherheitsgefahr darstellen.

• Setzen Sie das Einsatzwerkzeug, d.h. Bohrer oder Meißel, vor dem Einschalten des Gerätes auf das Werkstück auf.

• Prüfen Sie vor Beginn der Arbeit, dass unter dem Werkstück ausreichend Freiraum für das Einsatzwerkzeug besteht.

• Halten Sie das Gerät während des Betriebs stets mit beiden Händen.

• Üben Sie keinen übermäßigen Druck auf das Gerät aus, weil dadurch seine Lebensdauer verkürzt würde.

• Einsatzwerkzeuge werden während des Betriebs heiß. Lassen Sie sie vor dem Berühren abkühlen.

• Entfernen Sie Sägemehl, Sägespäne oder Ausschussmaterial nahe dem Einsatzwerkzeug niemals mit den Händen.

• Falls Sie beim Betrieb der Bohrmaschine unterbrochen werden, führen Sie den begonnenen Arbeitsschritt zu Ende und schalten Sie das Gerät aus, bevor Sie aufschauen.

• Verwenden Sie nach Möglichkeit Spannvorrichtungen oder einen Schraubstock zur sicheren Befestigung des Werkstücks.

• Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie ein Einsatzwerkzeug wie z.B. Meißel oder Bohrer auswechseln.

• Untersuchen Sie das Bohrfutter regelmäßig auf Verschleißerscheinungen und Schäden. Lassen Sie defekte Teile von einer von Silverline zugelassenen Vertragswerkstatt reparieren bzw. ersetzen.

• Warten Sie stets, bis das Einsatzwerkzeug zum völligen Stillstand gekommen ist, bevor Sie das Gerät ablegen.

• Trennen Sie das Gerät nach Beendigung der Arbeit von der Druckluftversorgung und entfernen Sie das Einsatzwerkzeug aus dem Gerät.

• Überprüfen Sie in regelmäßigen Abständen sämtliche Schrauben, Muttern und anderen Befestigungsmittel auf festen Sitz und ziehen Sie sie bei Bedarf an. 1 Schnellkupplung 2 Auslöser 3 Sicherheitshebel 4 Schnellspannfutter 5 Handgriff Geräteübersicht Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.

• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden. Bestimmungsgemäße Verwendung Mit Druckluft aus einem Kompressor betriebene Eingang-Bohrmaschine mit Rechts-/Linkslauf. Zur Verwendung mit Bohrern und anderen kompatiblen Einsatzwerkzeugen mit einem Schaftdurchmesser von max. 9,5 mm. Hinweis: Diese Druckluftbohrmaschine verfügt über keine Drehmomentkupplung und darf daher nicht zum Ein- bzw. Ausdrehen von Schrauben und ähnliche Anwendungen eingesetzt werden. 868625_Z1MANPRO1.indd 18 01/10/2013 17:29Vor Inbetriebnahme Schnellkupplung anbringen Hinweis: Der Lieferumfang dieses Werkzeugs umfasst zwei verschiedene Druckluft-Schnellkupplungen: EQ-4: Verwendung vor allem in KontinentaleuropaEN-6: Verwendung vor allem in Großbritannien• Bitte wählen Sie die mit dem von Ihnen verwendeten Druckluftsystem kompatible Schnellkupplung und richten Sie sich nach der folgenden Installationsanleitung:1. Dichten Sie das Schraubengewinde der Schnellkupplung (4) mit PTFE-Band (nicht mitgeliefert) ein, um eine luftdichte Verbindung zu erhalten.Hinweis: Wickeln Sie das PTFE-Band fest und im Uhrzeigersinn, damit es sich bei Einschrauben des Gewindes nicht löst.2. Entfernen Sie den Schutzstopfen aus dem Druckluftanschluss.3. Schrauben Sie die Schnellkupplung mit einem Gabelschlüssel (nicht mitgeliefert) in den Druckluftanschluss unten am Handgriff.4. Verbinden Sie die Schnellkupplung mit der Druckluftversorgung, bringen Sie sie vorsichtig unter Druck und prüfen Sie die Verbindung auf Dichtigkeit (z.B., indem Sie die Außenseiten der Verbindungsstücke mit wenig Seifenwasser besprühen).• Schnellkupplungen mit passendem Innengewinde lassen sich nun auf das Werkzeug aufstecken. Anschluss an die Druckluftversorgung
• Dieses Werkzeug ist zum Anschluss an eine Druckluftversorgung vorgesehen, die über eine Wartungseinheit mit Wasserabscheider und Druckluftöler verfügt und saubere, trockene Druckluft liefert.• Der Druck der Luftversorgung darf den angegebenen maximalen Arbeitsdruck des Gerätes nicht überschreiten (siehe Abschnitt „Technische Daten“).• Sorgen Sie dafür, dass aufgefangene Feuchtigkeit täglich aus dem Druckluftsystem entleert wird.
• Stellen Sie sicher, dass alle Teile des Druckluftsystems (inkl. Schläuche, Verbinder usw.) für den angegebenen Betriebsdruck geeignet sind. Geräteleistung einstellen
• Die Maximalleistung des Werkzeuges lässt sich einstellen, indem der Zuluftdruck innerhalb des in den „Technischen Daten“ angegebenen Druckbereichs verringert bzw. erhöht wird. Bohrer und andere Einsatzwerkzeuge wechseln WARNUNG! Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Bohrer oder andere Einsatzwerkzeuge montieren bzw. demontieren.WARNUNG! Lassen Sie die Bohrmaschine niemals laufen, während Sie das Spannfutter anziehen oder die Drehrichtung wechseln.WARNUNG! Verwenden Sie niemals Einsatzwerkzeuge, deren maximale Drehzahl unter der Leerlaufdrehzahl der Maschine liegt.1. Öffnen Sie das Spannfutter (1), indem Sie die Manschette gegen den Uhrzeigersinn drehen.2. Setzen Sie den benötigten Bohrer bzw. das Einsatzwerkzeug ein. www.silverlinetools.com

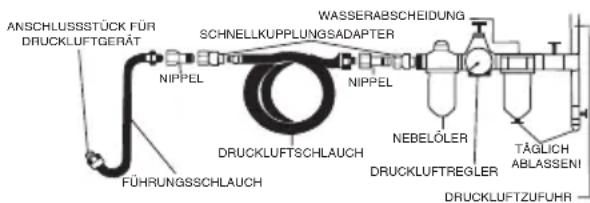

868625 Druckluft-Geradebohrmaschine ANSCHLUSSSTÜCK FÜRDRUCKLUFTGERÄTFÜHRUNGSSCHLAUCHNIPPELSCHNELLKUPPLUNGSADAPTERWASSERABSCHEIDUNGNEBELÖLERNIPPELDRUCKLUFTREGLERTÄGLICH ABLASSEN!DRUCKLUFTZUFUHRDRUCKLUFTSCHLAUCH3. Schließen Sie das Spannfutter durch Drehen im Uhrzeigersinn und ziehen Sie es von Hand an.Hinweis: Vergewissern Sie sich, dass der Bohrer bzw. das Einsatzwerkzeug mittig läuft. Wiederholen Sie bei Bedarf die obigen Schritte zur Korrektur der Bohrerposition im Spannfutter. Rechts-/Linkslauf

• Stellen Sie den Drehrichtungsumschalter (5) auf F, um die Maschine nach rechts (d.h. im Uhrzeigersinn) laufen zu lassen.• Stellen Sie den Drehrichtungsumschalter (5) auf R, um die Maschine nach links (d.h. gegen den Uhrzeigersinn) laufen zu lassen.WARNUNG! Lassen Sie das Gerät niemals laufen, wenn sich der Drehrichtungsumschalter in einer Zwischenposition (d.h. weder auf F noch auf R) befindet, da sonst die internen Mechanismen Schaden nehmen können. Bedienung Hinweis: Lassen Sie das Gerät NICHT längere Zeit im Leerlauf laufen. Dadurch würde seine Lebensdauer verkürzt.1. Halten Sie das Gerät gut fest. 2. Lösen Sie den Sicherheitshebel (3) und drücken Sie den Auslöser (2), um das Gerät einzuschalten. 3. Warten Sie, bis das Gerät seine volle Drehzahl erreicht hat, und setzen Sie erst dann den Bohrer bzw. das Einsatzwerkzeug an das Werkstück.4. Nehmen Sie den Bohrer bzw. das Einsatzwerkzeug vom Werkstück, bevor Sie das Gerät ausschalten.5. Geben Sie den Auslöser zum Anhalten des Gerätes wieder frei.Hinweis: Die Abluftführung befindet sich unten am Handgriff. Während des Betriebs entweicht die Abluft daher direkt neben dem Druckluftanschluss.WARNUNG! Beachten Sie, dass Druckluftwerkzeuge auch nach der Verwendung noch Restdruck enthalten können. Lassen Sie nach dem Abstellen der Luftzufuhr stets den verbleibenden Luftdruck aus dem Gerät ab. Zubehör

• Zubehör für dieses Werkzeug wie z.B. Bohrer, Versenkbohrer, Topfbürsten u.v.m. können Sie über Ihren Silverline-Fachhändler beziehen. Ersatzteile sind über Ihren Silverline-Fachhändler und unter www.toolsparesonline.com erhältlich. Wartung WARNUNG! Trennen Sie das Gerät stets von der Druckluftversorgung und lassen Sie den Druck ab, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Reinigung Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleißen die Innenteile schnell und die Lebensdauer des Gerätes wird verkürzt. Säubern Sie das Gerätegehäuse mit einer weichen Bürste oder einem trockenen Tuch.WICHTIGER HINWEIS: Ihr Druckluftwerkzeug ist im Allgemeinen sehr störungsunanfällig. Falls es nicht ordnungsgemäß funktioniert, ist dies in den meisten Fällen auf die Korrosion von Innenteilen, hervorgerufen durch verschmutzte feuchte Luft, sowie auf Nichtbeachtung der nachfolgenden Anweisungen zurückzuführen.Tägliche Wartung: Trennen Sie das Werkzeug von der Druckluftversorgung und geben Sie etwa einen Esslöffel Druckluftgeräte-Öl direkt in den Druckluftanschluss. Lassen Sie die Maschine anschließend bei niedriger Drehzahl laufen, um alle Innenteile gründlich zu schmieren.
• Bei Dauerbetrieb des Werkzeugs muss eine Druckluftwartungseinheit mit Filter-/Öler-Kombination verwendet werden. Es ist stets mindestens eine Filtrationseinheit zu verwenden.• Verwenden Sie ausschließlich Spezialöl für Druckluftgeräte. BENUTZEN SIE UNTER KEINEN UMSTÄNDEN NORMALES MOTORENÖL.• Das Nichtbeachten dieser Anweisungen kann zum Erlöschen der Garantie führen. EQ-4 Kontinentaleuropa EN-6 Großbritannien868625_Z1MANPRO1.indd 19 01/10/2013 17:2920

• Bewahren Sie dieses Gerät sorgfältig an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern auf. Entsorgung

• Druckluftwerkzeuge dürfen wie auch Elektrowerkzeuge nicht über den Hausmüll entsorgt werden.

• Druckluftwerkzeuge können Spuren von Maschinenöl und anderen Schmierstoffen enthalten und müssen dementsprechend der Wiederverwertung zugeführt werden.

• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Druckluftwerkzeugen beraten. Problem Mögliche Ursache Abhilfe Gerät läuft nur langsam Falscher Luftdruck Korrekten Luftdruck einstellen (siehe „Technische Daten“) Schmutz im Mechanismus Öl gemäß Wartungsanweisung in Druckluftanschluss träufeln Luftstau Gerät in kurzen Schüben betreiben, um Blockade zu beseitigen Luftaustritt Alle Verschraubungen und Schlauch auf Undichtigkeit prüfen und Leckagen durch Nachziehen, Verwendung von PTFE-Band oder Ersetzen der Teile beseitigen Blockade im Siebfilter Schnellkupplung entfernen und Siebfilter reinigen Gerät festgelaufen Schmutz oder Rost im Mechanismus Siehe Abhilfe zu „Gerät läuft nur langsam” Schmutz oder Rost im Mechanismus Gerät leicht mit einem weichen Gummihammer abklopfen Schmutz oder Rost im Mechanismus Gerät von Druckluftzufuhr trennen und Mechanismus durch Drehen des Antriebs per Hand lösen Gerät hält auch nach vollständiger Freigabe des Auslösers nicht an O-Ring der Drosselklappe oder Ventilsitz beschädigt Gerät bei einem von Silverline zugelassenen Kundendienst reparieren lassen Falls sich das Problem trotz der hier genannten Abhilfemöglichkeiten nicht beheben lässt, wenden Sie sich an Ihren Fachhändler oder einen von Silverline zugelassenen Kundendienst. Fehlerbehebung 868625_Z1MANPRO1.indd 20 01/10/2013 17:29www.silverlinetools.com

Druckluft-Geradebohrmaschine868625 EU-Konformitätserklärung Name des Unterzeichners: Mr. Darrell Morris Bevollmächtigt durch: Silverline Tools Erklärt hiermit, dass das Produkt: Ident.-Nr.: 868625 Produktbeschreibung: Druckluft-Geradebohrmaschine Den folgenden Richtlinien entspricht:

• Maschinenrichtlinie 2006/42/EG

• EN 11148-3:2010 Benannte Stelle: Intertek Testing Services, Shanghai, China Techn. Unterlagen bei: Silverline Tools Datum: 08.07.2013 Unterzeichnet von: Geschäftsführender Direktor Name und Anschrift des Herstellers: Powerbox International Ltd, Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ, Großbritannien Garantiebedingungen Silverline-Tools-Garantie Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren. Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg. Registrierung Ihres Kaufs Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

• Ihre persönlichen Angaben

• Produktdetails und Kaufinformationen Sobald dieses Produkt registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf. Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist. BITTE BEWAHREN SIE DEN KAUFBELEG AUF! Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet. Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an: Silverline Tools Service Centre PO Box 2988 Yeovil BA21 1WU, Großbritannien Der Garantieanspruch muss während der Garantiezeit gestellt werden. Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können. Sie müssen genaue Angaben über den zu behebenden Defekt machen. Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt. Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden. Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt. Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums. Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben. Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über. Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese. Durch die Garantie abgedeckt ist: Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt. Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen. Verwendung des Artikels innerhalb der EU. Durch die Garantie nicht abgedeckt ist: Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind: Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw. Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen. Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind. Verwendung des Artikels für andere als normale Haushaltszwecke. Jegliche Veränderungen oder Modifikationen des Artikels. Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind. Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen). Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden. Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen. 868625_Z1MANPRO1.indd 21 01/10/2013 17:2922 ESP Ruido y vibración Los niveles de vibración y ruido están determinados por la directiva ISO 28297-3. Los datos técnicos pueden utilizarse para comparar herramientas siguiendo esta directiva estándar. Utilice los datos para evaluar la exposición y medición de los niveles de ruido y vibración. Los datos técnicos se refieren al uso normal de la herramienta en condiciones normales. Una herramienta defectuosa, mal montada o desgastada puede incrementar los niveles de ruido y vibración. El tiempo total de trabajo que se puede utilizar esta herramienta debe tener en cuenta los períodos en que la herramienta está en ralentí o apagada. Tómese pausas y descansos frecuentemente cuando utilice esta herramienta. Utilice siempre equipo de protección adecuado como protectores auditivos para protegerse contra el ruido excesivo o repetitivo y guantes de seguridad para minimizar las vibraciones. No utilice la herramienta cuando sus manos estén muy frías, las vibraciones tendrán un mayor efecto. Ruido La directiva sobre ruido se introdujo para proteger al usuario sobre los riesgos derivados de la exposición al ruido excesivo. Esta directiva define la exposición al ruido y sus valores físicos como el nivel máximo de presión sonora y el nivel de exposición diario y semanal. Se debe prestar especial atención al nivel de exposición y la duración. Para obtener más información acerca de la directiva sobre el ruido 2003/10/CE y 200/14/CE, por favor visite la página Web de la Agencia Europea para la seguridad y la salud en el trabajo www.osha.europa.eu. Vibración La directiva europea 2002/44/CE se introdujo para controlar la exposición a las vibraciones en el área de trabajo. Esta directiva permite mantener a los usuarios informados sobre la cantidad de tiempo que pueden utilizar una herramienta. Los usuarios que regularmente utilizan herramientas con alto nivel de vibración durante largos periodos de tiempo tienen un riesgo más alto de sufrir problemas de salud. ISO 28927-3 mide la vibración en tres direcciones diferentes conocida como suma de vectores triaxial. Cuando utilice herramientas de alta vibración debe asegurarse de no sobrepasar el tiempo de exposición máximo. Para obtener más información acerca de la directiva 2002/44/CE sobre la vibración, por favor visite la página Web de la Agencia Europea para la seguridad y la salud en el trabajo www.osha. europa.eu. Instrucciones de seguridad
