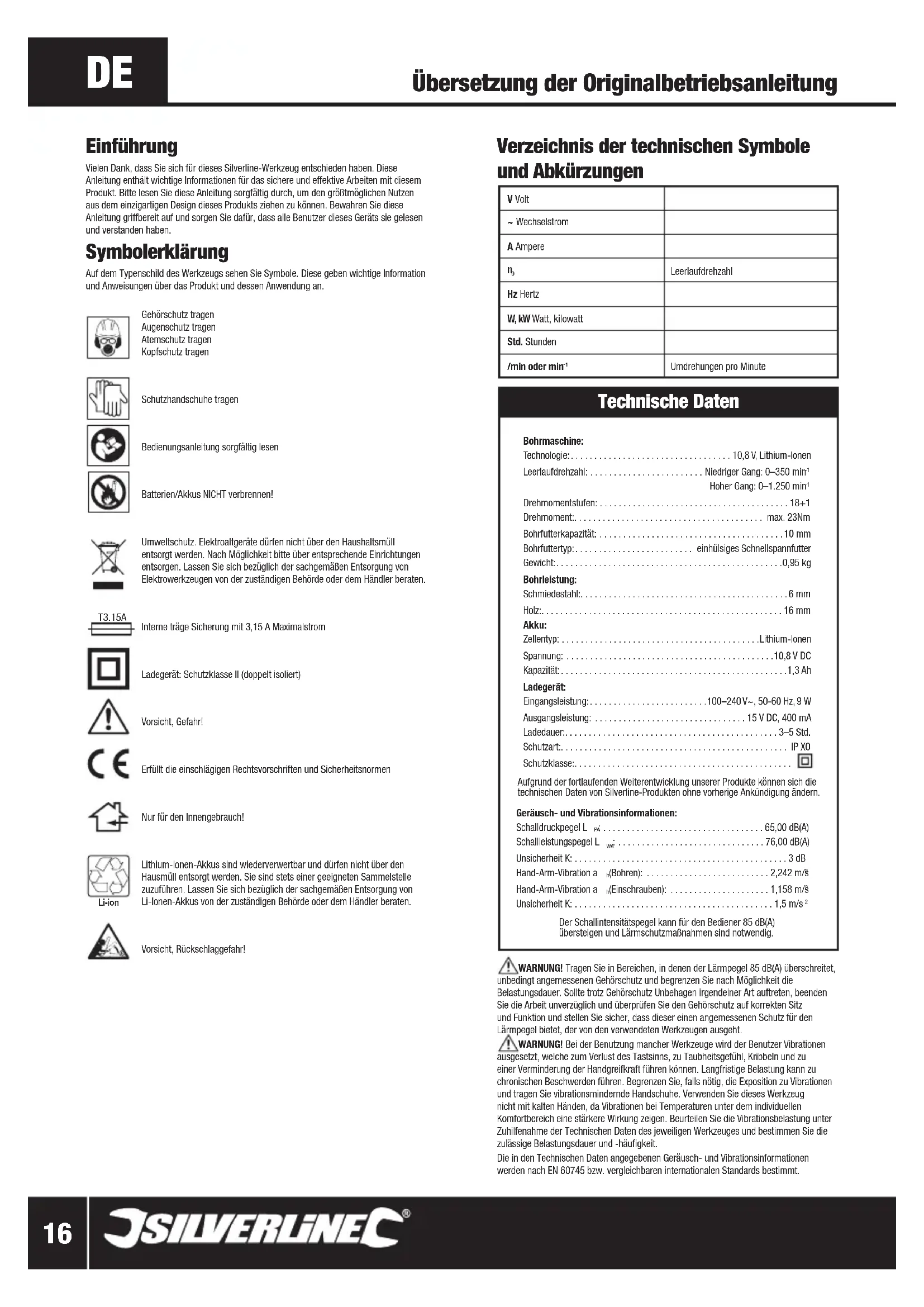

BEDIENUNGSANLEITUNG 521457 SILVERLINE

WARNUNG! Tragen Sie in Bereichen, in denen der Lärmpegel 85 dB(A) überschreitet, unbedingt angemessenen Gehörschutz und begrenzen Sie nach Möglichkeit die Belastungsdauer. Sollte trotz Gehörschutz Unbehagen irgendeiner Art auftreten, beenden Sie die Arbeit unverzüglich und überprüfen Sie den Gehörschutz auf korrekten Sitz und Funktion und stellen Sie sicher, dass dieser einen angemessenen Schutz für den Lärmpegel bietet, der von den verwendeten Werkzeugen ausgeht. WARNUNG! Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen ausgesetzt, welche zum Verlust des Tastsinns, zu Taubheitsgefühl, Kribbeln und zu einer Verminderung der Handgreifkraft führen können. Langfristige Belastung kann zu chronischen Beschwerden führen. Begrenzen Sie, falls nötig, die Exposition zu Vibrationen und tragen Sie vibrationsmindernde Handschuhe. Verwenden Sie dieses Werkzeug nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine stärkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter Zuhilfenahme der Technischen Daten des jeweiligen Werkzeuges und bestimmen Sie die zulässige Belastungsdauer und -häufigkeit.Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen werden nach EN 60745 bzw. vergleichbaren internationalen Standards bestimmt. Übersetzung der Originalbetriebsanleitung Verzeichnis der technischen Symbole und Abkürzungen Einführung Vielen Dank, dass Sie sich für dieses Silverline-Werkzeug entschieden haben. Diese Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Bitte lesen Sie diese Anleitung sorgfältig durch, um den größtmöglichen Nutzen aus dem einzigartigen Design dieses Produkts ziehen zu können. Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dafür, dass alle Benutzer dieses Geräts sie gelesen und verstanden haben. Symbolerklärung Auf dem Typenschild des Werkzeugs sehen Sie Symbole. Diese geben wichtige Information und Anweisungen über das Produkt und dessen Anwendung an.Gehörschutz tragen Augenschutz tragenAtemschutz tragenKopfschutz tragenSchutzhandschuhe tragenBedienungsanleitung sorgfältig lesenBatterien/Akkus NICHT verbrennen!Umweltschutz. Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt werden. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von der zuständigen Behörde oder dem Händler beraten.Interne träge Sicherung mit 3,15 A MaximalstromLadegerät: Schutzklasse II (doppelt isoliert)Vorsicht, Gefahr!Erfüllt die einschlägigen Rechtsvorschriften und SicherheitsnormenNur für den Innengebrauch!Lithium-Ionen-Akkus sind wiederverwertbar und dürfen nicht über den Hausmüll entsorgt werden. Sie sind stets einer geeigneten Sammelstelle zuzuführen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Li-Ionen-Akkus von der zuständigen Behörde oder dem Händler beraten.Vorsicht, Rückschlaggefahr!Li-ionT3.15AV Volt~ WechselstromA Ampere

LeerlaufdrehzahlHz HertzW, kW Watt, kilowattStd. Stunden/min oder min Umdrehungen pro Minute Technische Daten

Drehmomentstufen: ........................................18+1 Drehmoment:........................................ max. 23Nm Bohrfutterkapazität: .......................................10 mm Bohrfuttertyp: ......................... einhülsiges Schnellspannfutter Gewicht:................................................0,95 kg Bohrleistung: Schmiedestahl:............................................6 mm Holz:...................................................16 mm Akku: Zellentyp: ..........................................Lithium-Ionen Spannung: ............................................10,8 V DC Kapazität: ................................................1,3 Ah Ladegerät: Eingangsleistung:.........................100–240 V~, 50-60 Hz, 9 W Ausgangsleistung: ................................15 V DC, 400 mA Ladedauer:.............................................3–5 Std. Schutzart:................................................ IP X0 Schutzklasse:.............................................. Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern. Geräusch- und Vibrationsinformationen: Schalldruckpegel L : ..................................65,00 dB(A) Schallleistungspegel L : ...............................76,00 dB(A) Unsicherheit K: .............................................3 dB Hand-Arm-Vibration a (Bohren): ..........................2,242 m/s Hand-Arm-Vibration a (Einschrauben): .....................1,158 m/s Unsicherheit K: ..........................................1,5 m/s Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig. 521457_Z1MANPRO1.indd 16 08/11/2016 11:00www.silverlinetools.com

Akku-Bohrschrauber, 10,8 V521457 Die angegebenen Werte beziehen sich auf eine normale Benutzung des Werkzeuges unter normalen Arbeitsbedingungen. Schlecht gewartete, inkorrekt montierte und unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall- sowie Vibrationsbelastungen, die auch für Heimanwender relevant sein können, finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu. Allgemeine Sicherheitshinweise WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden.Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).1) Arbeitsplatzsicherheita) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.2) Elektrische Sicherheita) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.3) Sicherheit von Personena) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.e) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Auf diese Weise lässt sich das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.4) Verwendung und Behandlung des Elektrowerkzeugsa) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.5) Servicea) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Zusätzliche Sicherheitshinweise für Akku-Bohrmaschinen WARNUNG! Wichtiger Hinweis: Es ist unbedingt notwendig, alle national geltenden Sicherheitsbestimmungen hinsichtlich Montage, Betrieb und Instandhaltung zu befolgen.a) Dieses Gerät darf nicht von Personen unter 18 Jahren verwendet werden. Bediener müssen im Gebrauch des Gerätes geschult und mit den Sicherheitsvorschriften vertraut sein.b) Akku-Ladegeräte sind nur für den Gebrauch im Innenbereich bestimmt. Sorgen Sie dafür, dass die Stromversorgung und das Ladegerät stets vor Feuchtigkeit geschützt sind.c) Verwenden Sie beim Betrieb des Gerätes Schutzausrüstung einschließlich Schutzbrille oder Geschichtsschutz, Gehörschutz und Schutzkleidung einschließlich Schutzhandschuhen. Tragen Sie je nach auszuführender Aufgabe einen Atemschutz. Dieser muss mindestens der Klasse FFP-2 entsprechen. Falls der Betrieb des Gerätes Beschwerden oder Unbehagen auslöst, unterbrechen Sie die Arbeit umgehend und gehen Sie der Ursache auf den Grund.d) Verwenden Sie Metall- und Spannungssuchgeräte, um verdeckt geführte Strom-, Wasser- und Gasleitungen zu orten. Berühren Sie keine spannungsführenden Bauteile oder Leiter.e) Sorgen Sie für ausreichende Beleuchtung des Arbeitsbereiches.f) Vergewissern Sie sich, dass der Bohrer bzw. Meißel sicher im Bohrfutter befestigt ist. Locker sitzende Einsatzwerkzeuge können aus dem Gerät geschleudert werden und eine Sicherheitsgefahr darstellen.g) Setzen Sie das Einsatzwerkzeug, d.h. Bohrer oder Meißel, niemals vor dem Einschalten des Gerätes auf das Werkstück.h) Prüfen Sie vor Beginn der Arbeit, dass unter dem Werkstück ausreichend Freiraum für das Einsatzwerkzeug besteht.i) Üben Sie keinen Druck auf das Gerät aus: Seine Lebensdauer würde dadurch verkürzt.j) Einsatzwerkzeuge werden während des Betriebs heiß. Lassen Sie sie vor dem Berühren abkühlen.k) Entfernen Sie Sägemehl, Sägespäne oder Ausschussmaterial nahe dem Einsatzwerkzeug niemals mit den Händen.l) Falls Sie beim Betrieb der Bohrmaschine unterbrochen werden, führen Sie den begonnenen Arbeitsschritt zu Ende und schalten Sie das Gerät aus, bevor Sie aufschauen.m) Verwenden Sie nach Möglichkeit Spannvorrichtungen oder einen Schraubstock zur sicheren Befestigung des Werkstücks. 521457_Z1MANPRO1.indd 17 08/11/2016 11:0018

Bestimmungsgemäße Verwendung Vielseitig einsetzbare Akku-Bohrmaschine zum Eindrehen von Schrauben und für leichte Bohranwendungen (nicht in Mauerwerk). Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit all seinen Eigenschaften und Funktionen vertraut.• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden. Vor Inbetriebnahme ACHTUNG! Der Akku dieses Bohrschraubers wird mit niedrigem Ladestand ausgeliefert. Der Akku muss daher vor dem Erstbetrieb des Gerätes vollständig aufgeladen werden. Anschließend sollte der Akku vor dem Wiederaufladen zweimal vollständig entleert werden, um den Akku zu konditionieren und so eine optimale Nutzung während seiner gesamten Lebensdauer zu erreichen. Akku aufladen WARNUNG! Verwenden Sie dieses Ladegerät nur für den im Lieferumfang enthaltenen Akku bzw. separat erworbene Akkus, die speziell für die Verwendung mit diesem Gerät bestimmt sind. WARNUNG! Das Ladegerät ist nur für den Gebrauch im Innenbereich ausgelegt und darf keinesfalls Regen oder Feuchtigkeit ausgesetzt werden. WARNUNG! Das Nichtbefolgen dieser Anleitung zur Akkuaufladung führt zu dauerhaften Schäden.Hinweis: Bei einem kürzlich entladenen Akku beträgt die Ladedauer je nach Ladestand drei bis fünf Stunden. Wenn der Akku aber bereits einige Zeit entladen ist, kann die Wiederaufladung länger dauern.1. Stecken Sie den Netzstecker (14) in eine Netzsteckdose. 2. Schieben Sie den Akku (10) in das Akku-Ladegerät (13) (er lässt sich nur in einer Richtung einsetzen).3. Sobald der Ladevorgang beginnt, leuchtet die rote LED (16).4. Wenn der Akku vollständig aufgeladen ist, leuchtet die grüne LED (15).Weitere Hinweise zum Aufladen des Akkus:• An der LED-Ladestandsanzeige (6) lässt sich der Ladezustand des Akkus ablesen: grün = vollständig aufgeladen; gelb = halb aufgeladen; rot = Akku leer, d.h. Akku muss aufgeladen werden.• Der Akku sollte bei einer Umgebungstemperatur zwischen 10 °C und 40 °C (möglichst aber bei ca. 20 °C) aufgeladen werden.• Lassen Sie den Akku nach der Aufladung 15 Minuten abkühlen.• Trennen Sie das Ladegerät nach Gebrauch vom Stromnetz und bewahren Sie es sachgemäß auf.• Lassen Sie Akkus nicht längere Zeit am Ladegerät. Bewahren Sie Akkus niemals im Ladegerät auf! • Akkutemperatur und -spannung werden während des Ladevorgangs vom Ladegerät überwacht. Der Akku sollte schnellstmöglich nach Beendigung der Aufladung aus der Ladeschale genommen werden, um die Zahl der Ladezyklen zu maximieren und Strom zu sparen.• Akkus können im Laufe der Zeit Defekte entwickeln, einzelne Akkuzellen können versagen und es kann zu Kurzschlüssen kommen. Derart defekte Akkus werden nicht vom Ladegerät aufgeladen. Verwenden Sie nach Möglichkeit einen anderen Akku, um die Funktionsfähigkeit des Ladegerätes zu überprüfen. Erwerben Sie einen Ersatzakku, falls sich herausstellt, dass der Akku defekt ist.• Lagern Sie Lithium-Ionen-Akkus nicht über einen längeren Zeitraum in entladenem Zustand. Andernfalls können die Lithium-Ionen-Zellen Schaden nehmen. Bei langfristiger Einlagerung sollten Akkus in hohem Ladezustand und vom Elektrowerkzeug getrennt sein.• Die Akkukapazität nimmt mit der Zeit ab. Nach 100 Ladezyklen verringert sich die Dauer, die das Elektrowerkzeug mit dem Akku betrieben werden kann und das maximale Drehmoment der Bohrmaschine lässt nach. Diese Leistungsabnahme schreitet fort, bis der Akku nach 500 Ladezyklen minimale Kapazität erreicht hat. Dies ist zu erwarten und stellt keinen Akkudefekt dar. Akku einsetzen 1. Vergewissern Sie sich, dass der Akku (10) ausreichend aufgeladen ist (siehe „Akku aufladen“).2. Schieben Sie den Akku in die Gummigrifffläche (8) ein (der Akku lässt sich nur in einer Richtung einsetzen), bis die Akku-Lösetaste (9) mit einem schwachen Klickgeräusch einrastet.3. Ihr Bohrschrauber ist nun betriebsbereit.n) Untersuchen Sie das Bohrfutter regelmäßig auf Verschleißerscheinungen und Schäden. Lassen Sie defekte Teile von einer zugelassenen Vertragswerkstatt reparieren bzw. ersetzen.o) Warten Sie stets, bis das Einsatzwerkzeug zum völligen Stillstand gekommen ist, bevor Sie das Gerät ablegen.p) Überprüfen Sie in regelmäßigen Abständen sämtliche Schrauben, Muttern und anderen Befestigungselemente auf festen Sitz und ziehen Sie sie bei Bedarf an. Zusätzliche Sicherheitshinweise für Akku-Ladegeräte Ladegerät ordnungsgemäß verwenden• Beachten Sie die im entsprechenden Abschnitt dieser Gebrauchsanleitung beschriebenen Anweisungen bezüglich der richtigen Verwendung des Akku-Ladegeräts, bevor Sie den Akku aufladen.• Verwenden Sie das Ladegerät nicht zum Aufladen anderer als der mitgelieferten Akkus. Halten Sie das Akku-Ladegerät sauber; Fremdkörper und Schmutz können einen Kurzschluss verursachen und die Lüftungslöcher verstopfen. Nichtbefolgen dieser Anweisungen kann zu Überhitzung oder zum Brand führen.• Falls die Anschlussleitung des Ladegerätes beschädigt ist muss diese vor der Benutzung durch den Hersteller, eine autorisierte Servicewerkstatt oder durch einen Fachmann ausgetauscht werden. WARNUNG! Versuchen Sie keinesfalls, nicht wiederaufladbare Batterien aufzuladen! Zusätzliche Sicherheitshinweise für Akkus WARNUNG! Lithium-Ionen-Akkus stellen bei unsachgemäßer Verwendung, Lagerung oder Aufladung eine Feuer-, Verbrennungs- und Explosionsgefahr dar.• Bewahren Sie den Akku für Kinder unzugänglich auf.• Laden Sie den Lithium-Ionen-Akku ausschließlich mit dem im Lieferumfang enthaltenen oder einem speziell für diesen Artikel vorgesehenen Ladegerät auf.• Verwenden Sie ausschließlich im Lieferumfang des jeweiligen Gerätes enthaltene bzw. ausdrücklich als damit kompatibel gekennzeichnete Lithium-Ionen-Akkus.• Lassen Sie Akkus nach dem Aufladen oder intensivem Gebrauch 15 Minuten lang abkühlen. Nichtbefolgen dieser Anweisungen kann zu Überhitzung oder Brand führen.• Akkus bei Nichtgebrauch an einem trockenen Ort bei Zimmertemperatur (ca. 20 ˚C) aufbewahren.• Sorgen Sie dafür, dass es während der Lagerung von Akkus nicht versehentlich zu einem Kurzschluss kommen kann. Halten Sie Akkus stets sauber. Fremdkörper und Schmutz können einen Kurzschluss verursachen. Halten Sie Akkus von anderen Metallteilen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben usw. fern.• Bei nicht sachgemäßem Gebrauch kann Flüssigkeit aus dem Akku austreten. Diese Flüssigkeit kann Hautreizungen und -verätzungen verursachen. Hautkontakt vermeiden. Bei versehentlichem Hautkontakt die betroffenen Stellen sofort mit Wasser abwaschen. Bei Kontakt mit den Augen umgehend einen Arzt aufsuchen. • Akkus nicht öffnen, auseinandernehmen, zusammenpressen, über 60 °C erhitzen oder verbrennen. Nicht ins Feuer o.ä. werfen. 1 Bohrfutterbacken 2 Bohrfutterring 3 Drehmomentregler 4 Gangwahlschalter 5 Lüftungsschlitze 6 LED-Ladestandsanzeige 7 Rechts-/Linkslauf-Umschalter 8 Gummigrifffläche 9 Akku-Lösetaste 10 Akku 11 Ein-/Ausschalter 12 LED-Arbeitsleuchte 13 Akku-Ladegerät 14 Netzstecker 15 Grüne LED 16 Rote LED Geräteübersicht 521457_Z1MANPRO1.indd 18 08/11/2016 11:00www.silverlinetools.com

Akku-Bohrschrauber, 10,8 V521457 Akku entnehmen Hinweis: Der Ladestand lässt sich anhand der LED-Ladestandsanzeige (6) überprüfen. Wenn die Akkuleistung abnimmt, muss der Akku (10) wieder aufgeladen werden (siehe „Akku aufladen”).1. Halten Sie die Akku-Lösetasten (9) an beiden Seiten der Gummigrifffläche (8) gedrückt und ziehen Sie dann den Akku (10) heraus.2. Der Akku kann jetzt bei Bedarf zum Aufladen in das Akku-Ladegerät (13) eingesetzt werden (siehe „Akku aufladen“). Bei Nichtgebrauch an einem kühlen, trockenen Ort aufbewahren. Einsatzwerkzeuge montieren WARNUNG! Nehmen Sie den Akku (10) vor dem Einsetzen, Verändern oder Entfernen von Zubehörteilen stets aus dem Bohrschrauber. WARNUNG! Ziehen Sie Bohrer (und andere Einsatzwerkzeuge) niemals an, indem Sie das Bohrfutter vorne festhalten und das Gerät einschalten. Andernfalls kann der Bediener verletzt und das Bohrfutter beschädigt werden. WARNUNG! Bringen Sie kein Einsatzwerkzeug an, dessen maximale Geschwindigkeit unter der Leerlaufdrehzahl des Elektrowerkzeugs liegt.1. Öffnen Sie die Bohrfutterbacken (1), indem Sie den Bohrfutterring (2) an seinem hinteren Ende festhalten und ihn vorne entgegen dem Uhrzeigersinn drehen.2. Setzen Sie den Bohrer bzw. das Einsatzwerkzeug mittig in das Bohrfutter. 3. Ziehen Sie die Bohrfutterbacken an, indem Sie das vordere Ende des Bohrfutterrings im Uhrzeigersinn drehen, während Sie ihn hinten festhalten.4. Wenn das Einsatzwerkzeug fest eingespannt ist, prüfen Sie, ob es mittig sitzt, indem Sie den Bohrhammer einschalten. Das Einsatzwerkzeug sollte sich gleichmäßig drehen, ohne zu „eiern”. Sitzt das Einsatzwerkzeug nicht mittig, lösen Sie das Spannfutter und ziehen Sie es erneut fest. Betrieb Drehrichtungssteuerung WARNUNG! Ändern Sie die Drehrichtung niemals, wenn der Bohrschrauber eingeschaltet ist. Dadurch könnten irreparable Schäden am Gerät verursacht werden.• Die Drehrichtung kann mit Hilfe des Rechts-/Linkslauf-Umschalters (7) eingestellt werden.• Schieben Sie den Rechts-/Linkslauf-Umschalter nach rechts, um Linkslauf zu wählen.• Schieben Sie den Rechts-/Linkslauf-Umschalter nach links, um Rechtslauf zu wählen.Hinweis: Wenn der Rechts-/Linkslauf-Umschalter mittig steht, ist die Bohrmaschine gesperrt und kann nicht eingeschaltet werden. Es empfiehlt sich, diese Einstellung als Sicherheitsfunktion zu nutzen, um ein versehentliches Einschalten des Gerätes zu verhindern. Drehmomentregelung Hinweis: Diese Akku-Bohrmaschine verfügt über eine Drehmomentregelung, über die das für die jeweilige Anwendung benötigte Drehmoment eingestellt werden kann.• Die Symbole am Drehmomentregler (3) geben die Kupplungseinstellungen an.• Stellen Sie die gewünschte Einstellung am Drehmomentregler ein: je höher die Ziffer am Drehmomentregler, desto höher das vom Gerät zur Verfügung gestellte Drehmoment.• Stellen Sie den Drehmomentregler zum Bohren aus Bohrmodus. Gangwahl

• Schrauben u.a. Befestigungsmittel einschrauben: Wählen Sie für das höhere Drehmoment den ersten Gang (mit L markiert) am Gangwahlschalter (4). Ein niedrigerer Gang eignet sich im Allgemeinen besser zum Eindrehen von Schrauben und anderen Befestigungsmitteln.
• Bohren: Stellen Sie für das geringere Drehmoment den zweiten Gang (mit H markiert) am Gangwahlschalter ein. Ein höherer Gang bietet sich für Bohrarbeiten an und darf nicht für Schraubarbeiten verwendet werden.Hinweis: Halten Sie sich stets an die Angaben des Bohrer- und Zubehörherstellers bezüglich der empfohlenen bzw. maximalen Drehzahl und verwenden Sie den am besten für die jeweilige Anwendung geeigneten Gang. Bitte entnehmen Sie die maximale Leerlaufdrehzahl des jeweiligen Gangs den „Technischen Daten“ oben in dieser Betriebsanleitung. Ein- und Ausschalten WARNUNG! Tragen Sie beim Einstellen und beim Betrieb dieses Bohrschraubers stets angemessene persönliche Schutzausrüstung.1. Drücken Sie zum Einschalten des Bohrschraubers den Ein-/Ausschalter (11).2. Die eingebaute LED-Arbeitsleuchte (12) wird bei Betätigung des Ein-/Ausschalters eingeschaltet.Hinweis: Falls sich der Ein-/Ausschalter nicht eindrücken lässt, vergewissern Sie sich, dass sich der Rechts-/Linkslauf-Umschalter (7) nicht in der Zwischenposition befindet, da diese das Gerät sperrt (siehe „Drehrichtungssteuerung”).3. Die Geschwindigkeit lässt sich über den Ein-/Ausschalter steuern. Je stärker der Ein-/ Ausschalter eingedrückt wird, desto schneller läuft der Bohrschrauber.4. Geben Sie den Ein-/Ausschalter wieder frei, um das Gerät anzuhalten. Verwendung der Schraubfunktion Hinweis: Verwenden Sie bei der Arbeit mit Schraubendrehereinsätzen stets einen Universal-Bithalter. Setzen Sie Schraubendrehereinsätze niemals direkt ins Bohrfutter ein!• Wählen Sie am Gangwahlschalter (4) den ersten Gang (mit L markiert).• Der Bohrschrauber darf sich beim Eindrehen von Schrauben u.ä. niemals im Bohrmodus befinden.• Stellen Sie stets ein für die jeweilige Anwendung geeignetes Drehmoment ein (siehe „Drehmomentregelung”).Hinweis: Beginnen Sie bei Unsicherheit bezüglich der für die auszuführende Aufgabe benötigten Drehmomenteinstellung mit einer niedrigen Einstellung und erhöhen Sie dann bei Bedarf das Drehmoment (beispielsweise, wenn die Schraube sich nicht weit genug in das Werkstück eindrehen lässt). Bohren in Holz
• Stellen Sie den Drehmomentregler (3) auf das Symbol für Bohrmodus: • Wählen Sie am Gangwahlschalter (4) den passenden Gang.• Vergewissern Sie sich, dass der zu verwendende Bohrer für Holz geeignet und mit dem Gerät kompatibel ist (siehe „Technische Daten“). WARNUNG! Atmen Sie keinen Holzstaub ein. Tragen Sie angemessenen Atemschutz. Einige Holzstäube können giftig sein. Bohren in Metall
• Stellen Sie den Drehmomentregler (3) auf das Symbol für Bohrmodus: • Wählen Sie am Gangwahlschalter (4) den passenden Gang.• Vergewissern Sie sich, dass der zu verwendende Bohrer für die jeweilige Metallart geeignet und mit dem Gerät kompatibel ist (siehe „Technische Daten“).• Markieren Sie die Bohrlochposition zunächst mit Hammer und Körner, damit höchste Genauigkeit gewährleistet ist. WARNUNG! Der Bohrer und das Werkstück werden beim Bohren in Metall sehr heiß. Berühren Sie den Bohrer nicht und lassen Sie ihn niemals mit brennbaren Stoffen in Kontakt kommen, wenn er noch heiß ist. Verwenden sie stets ein geeignetes Schmiermittel oder Kühlflüssigkeit und bohren Sie nur mit angemessener Geschwindigkeit.• Wenden Sie nur mäßigen Druck auf den Bohrer an, damit die Bohrleistung nicht beeinträchtigt und die Bohrerstandzeit nicht verkürzt wird.• Entgraten Sie das Bohrloch mit einem Versenkbohrer, um Schnitt- und andere Verletzungen zu verhindern. WARNUNG! Falls das Gerät während der Anwendung übermäßig heiß läuft, stellen Sie den Betrieb sofort ein und lassen Sie es abkühlen, bevor Sie mit der Arbeit fortfahren. Die Abkühlzeit lässt sich verkürzen, indem die Bohrmaschine ohne Last bei maximaler Drehzahl betrieben wird. Achten Sie stets darauf, dass die Lüftungsschlitze (5) nicht verstopft oder bedeckt sind und verhindern Sie das Eindringen von Staub über die Lüftungsschlitze in den Gerätekörper. Staub, insbesondere Metallstaub, kann das Gerät beschädigen oder zerstören. Zubehör
• Eine Reihe von Zubehör einschließlich diversen Bohrern und Schraubendrehereinsätzen ist über Ihren Silverline-Fachhändler erhältlich. Ersatzteile können unter toolsparesonline.com bezogen werden. Instandhaltung WARNUNG! Trennen Sie das Ladegerät stets vom Stromnetz, bevor Sie Wartungs- oder Reinigungsarbeiten daran vornehmen. Entnehmen Sie den Akku, bevor Sie Wartungs- oder Reinigungsarbeiten am Bohrschrauber durchführen.Hinweis: Weder die Bohrmaschine noch das Ladegerät enthalten vom Anwender wartbare Teile. Falls das Gerät nicht wie in dieser Betriebsanleitung beschrieben funktioniert, lassen Sie es bei einer zugelassenen Silverline-Reparaturwerkstatt warten. Allgemeine Überprüfung
• Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz.• Kontrollieren Sie das Netzkabel des Gerätes vor jedem Gebrauch auf Schäden und Verschleiß. Reparaturen müssen durch eine zugelassene Silverline-Reparaturwerkstatt erfolgen. Dies gilt auch für mit dem Gerät verwendete Verlängerungskabel. Reinigung
• Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleißen die inneren Teile schnell und die Lebensdauer des Gerätes wird verkürzt. Reinigen Sie das Gerät mit einer weichen Bürste oder einem trockenen Tuch. Die Entlüftungsöffnungen mit sauberer, trockener Druckluft reinigen, sofern verfügbar.• Säubern Sie das Gerätegehäuse mit einem feuchten, weichen Lappen und einem milden Reinigungsmittel. Verwenden Sie keinesfalls benzin- oder alkoholhaltige oder andere scharfe Reinigungsmittel.• Reinigen Sie Kunststoffteile niemals mit Ätzmitteln. Schmierung
• Schmieren Sie alle beweglichen Teile in regelmäßigen Abständen leicht mit einem geeigneten Sprühschmiermittel.521457_Z1MANPRO1.indd 19 08/11/2016 11:0020

• Gerät an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern lagern. Entsorgung Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen Elektrowerkzeugen die geltenden Vorschriften und Gesetze.• Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgen.• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Elektrowerkzeugen beraten. Störung Mögliche Ursache Empfohlene Abhilfe Rote LED (16) und grüne LED (15) zur Ladevorgangsanzeige leuchten nichtAkku (10) nicht ordnungsgemäß ins Ladegerät (13) eingesetztLadeschale des Ladegeräts und Akkukontakte säubern und Akku so in die Ladeschale einsetzen, dass er mit einem Klickgeräusch einrastetLadegerät ohne Stromversorgung Netzanschluss überprüfenNiedrige AkkukapazitätAkku nicht vollständig aufgeladen Akku erst aus der Ladeschale nehmen, wenn er vollständig aufgeladen istAkkukapazität nimmt nach 100-maliger Aufladung abDies ist völlig normal. Wenden Sie sich an Ihren Silverline-Fachhändler, um einen neuen Akku zu erwerbenBohrschrauber lässt sich nicht einschalten (Ein-/Ausschalter (11) lässt sich nicht bewegen)Rechts-/Linkslauf-Umschalter (7) möglicherweise in mittlerer (d.h. „gesperrter”) StellungRechts-/Linkslauf-Umschalter entweder nach rechts oder links schiebenBohrschrauber läuft beim Drücken des Ein-/Ausschalters nicht anAkku vollständig entladen Akku wiederaufladen oder gegen vollständig geladenen Akku austauschenAkku defekt Akku ersetzenBohrschrauber defektWenden Sie sich an Ihren Silverline-Fachhändler oder einen zugelassenen KundendienstSchrauben nicht tief genug ins Werkstück eingetriebenZu niedriges Drehmoment; Drehmomentkupplung zu niedrig eingestelltHöhere Drehmomentstufe wählenNiedriger Akku-Ladezustand Akku aufladen oder gegen einen geladenen Akku austauschenSchrauben zu tief ins Werkstück eingetriebenZu hohes Drehmoment; Drehmomentkupplung zu hoch eingestelltNiedrigere Drehmomentstufe wählen Fehlerbehebung 521457_Z1MANPRO1.indd 20 08/11/2016 11:00www.silverlinetools.com

Akku-Bohrschrauber, 10,8 V521457

• EN 55014-2:1997+A1+A2 • EN 62321:2009Benannte Stelle: TÜV Rheinland Techn. Unterlagen bei: Silverline ToolsDatum: 07.06.2016Unterzeichnet von:Mr. Darrell Morris,Geschäftsführender Direktor Name und Anschrift des Herstellers:Powerbox International Limited, Handelsregisternummer 06897059. Eingetragene Anschrift: Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Großbritannien Garantiebedingungen Silverline-Tools-Garantie Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren. Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg. Registrierung Ihres Kaufs Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“’ und geben Sie Folgendes ein:
• Ihre persönlichen Angaben• Produktdetails und KaufinformationenSobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.BITTE BEWAHREN SIE DEN KAUFBELEG AUF!Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet.Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:Silverline Tools Service CentrePO Box 2988YeovilBA21 1WU, GroßbritannienDer Garantieanspruch muss während der Garantiezeit gestellt werden.Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.Sie müssen genaue Angaben über den zu behebenden Defekt machen.Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt.Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums.Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.Durch die Garantie abgedeckt ist:Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.Verwendung des Artikels innerhalb der EU.Durch die Garantie nicht abgedeckt ist:Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw. Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen.Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind.Verwendung des Artikels für andere als normale Haushaltszwecke.Jegliche Veränderungen oder Modifikationen des Artikels.Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.Akku-GarantieDie Garantie auf Silverline-Akkus beträgt 30 Tage. Falls innerhalb der Akku-Garantiefrist aufgrund von Material- oder Verarbeitungsfehlern ein Defekt an einem registrierten Akku auftritt, ersetzt Silverline diesen kostenlos. Diese Garantie gilt nicht bei gewerblicher Nutzung und erstreckt sich nicht auf natürliche Abnutzung oder Schäden infolge von Unfällen, unsachgemäßer Verwendung oder Zweckentfremdung. EU-Konformitätserklärung Name des Unterzeichners: Mr. Darrell MorrisBevollmächtigt durch: Silverline Tools Erklärt hiermit Folgendes: Die alleinige Verantwortung für die Ausstellung dieser Erklärung trägt der Hersteller. Der Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Gemeinschaft.Produktkennung: 521457Produktbezeichnung: Bohrschrauber, 10,8 VEntspricht den folgenden Richtlinien und Normen:• Maschinenrichtlinie 2006/42/EG• EMV-Richtlinie 2014/30/EU• RoHS-Richtlinie 2011/65/EU• EN 60745-1:2009+A11• EN 60745-2-1:2010• EN 60745-2-2:2010 • EN 55014-1:2006+A1+A2521457_Z1MANPRO1.indd 21 08/11/2016 11:0022
