GEBRUIKSAANWIJZING M8100KX2 MAKITA

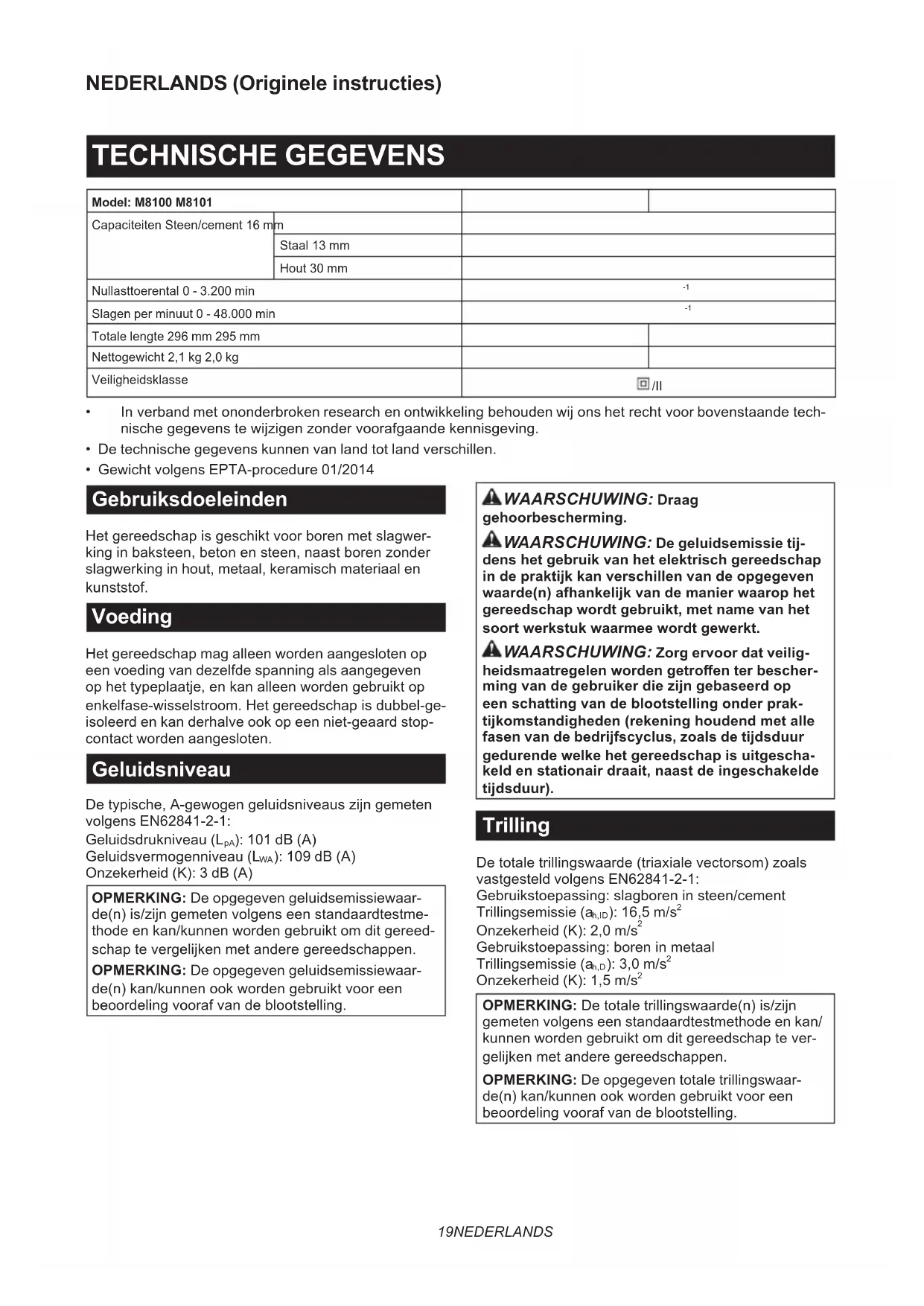

Hamerboor GEBRUIKSAANWIJZING 19

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande tech- nische gegevens te wijzigen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen.

• Gewicht volgens EPTA-procedure 01/2014 Gebruiksdoeleinden Het gereedschap is geschikt voor boren met slagwer- king in baksteen, beton en steen, naast boren zonder slagwerking in hout, metaal, keramisch materiaal en kunststof. Voeding Het gereedschap mag alleen worden aangesloten op een voeding van dezelfde spanning als aangegeven op het typeplaatje, en kan alleen worden gebruikt op enkelfase-wisselstroom. Het gereedschap is dubbel-ge- isoleerd en kan derhalve ook op een niet-geaard stop- contact worden aangesloten. Geluidsniveau De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN62841-2-1: Geluidsdrukniveau (L

): 109 dB (A) Onzekerheid (K): 3 dB (A) OPMERKING: De opgegeven geluidsemissiewaar- de(n) is/zijn gemeten volgens een standaardtestme- thode en kan/kunnen worden gebruikt om dit gereed- schap te vergelijken met andere gereedschappen. OPMERKING: De opgegeven geluidsemissiewaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). Trilling De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-1: Gebruikstoepassing: slagboren in steen/cement Trillingsemissie (a h,ID ): 16,5 m/s

Onzekerheid (K): 2,0 m/s

Gebruikstoepassing: boren in metaal Trillingsemissie (a h,D ): 3,0 m/s

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te ver- gelijken met andere gereedschappen. OPMERKING: De opgegeven totale trillingswaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.20 NEDERLANDS WAARSCHUWING: De trillingsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). Verklaringen van conformiteit Alleen voor Europese landen De verklaringen van conformiteit zijn bijgevoegd in Bijlage A bij deze gebruiksaanwijzing. Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING: Lees alle veiligheids- waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u niet alle onder- staande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term "elektrisch gereedschap" in de veiligheidsvoor- schriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). Veiligheidswaarschuwingen voor een hamerboor Veiligheidsinstructies voor alle werkzaamheden

1. Draag gehoorbescherming tijdens het klopbo-

ren. Blootstelling aan het lawaai kan uw gehoor aantasten.

2. Gebruik de hulphandgreep (hulphandgrepen).

Verliezen van de macht over het gereedschap kan letsel veroorzaken.

3. Houd het elektrisch gereedschap vast aan het

geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het acces- soire met verborgen bedrading of zijn eigen snoer in aanraking kan komen. Wanneer acces- soires in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde meta- len delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

4. Zorg ook altijd dat u stevig op een solide

bodem staat. Let bij het werken op hoge plaatsen op dat er zich niemand recht onder u bevindt.

5. Houd het gereedschap stevig met beide han-

6. Houd uw handen uit de buurt van draaiende

7. Laat het gereedschap niet draaiend achter.

Schakel het gereedschap alleen in wanneer u het stevig vasthoudt.

8. Raak direct na uw werk het boorbit of het werk-

stuk niet aan. Zij kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken.

9. Bepaalde materialen kunnen giftige chemica-

liën bevatten. Vermijd contact met uw huid en zorg dat u geen stof inademt. Volg de veilig- heidsvoorschriften van de fabrikant van het materiaal.

10. Als het boorbit niet kan worden losgemaakt

ondanks dat de klauwen geopend zijn, gebruikt u een tang om het eruit te trekken. In dat geval kan met de hand eruit trekken leiden tot letsel vanwege zijn scherpe rand. Veiligheidsinstructies bij gebruik van lange boorbits

1. Gebruik nooit op een hoger toerental dan het

maximale nominale toerental van het boorbit. Op een hoger toerental zal het bit waarschijnlijk verbuigen als het vrij ronddraait zonder contact met het werkstuk, waardoor persoonlijk letsel kan ontstaan.

2. Begin altijd te boren op een laag toerental en

terwijl de punt van het bit contact maakt met het werkstuk. Op een hoger toerental zal het bit waarschijnlijk verbuigen als het vrij ronddraait zonder contact met het werkstuk, waardoor per- soonlijk letsel kan ontstaan.

3. Oefen alleen druk uit in een rechte lijn met het

bit en oefen geen buitensporige druk uit. Bits kunnen verbuigen waardoor ze kunnen breken of u de controle kunt verliezen, met persoonlijk letsel tot gevolg. BEWAAR DEZE INSTRUCTIES. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betre󰀨ende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstig persoonlijk letsel.21 NEDERLANDS

FUNCTIES LET OP: Controleer altijd of het gereedschap is uitgeschakeld en de stekker ervan uit het stop- contact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen. De trekkerschakelaar gebruiken WAARSCHUWING: Controleer altijd, voordat u de stekker in het stopcontact steekt, of de trek- kerschakelaar op de juiste manier schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten. ► Fig.1: 1. Trekkerschakelaar 2. Uit-vergrendelknop Om het gereedschap te starten, knijpt u gewoon de trekkerschakelaar in. Hoe harder u de trekkerschakelaar inknijpt, hoe sneller het gereedschap draait. Laat de trekkerschakelaar los om het gereedschap te stoppen. Voor ononderbroken gebruik, knijpt u de trekkerschake- laar in, drukt u de vergrendelknop in en laat u vervolgens de trekkerschakelaar los. Om het gereedschap vanuit de vergrendelde stand te stoppen, knijpt u de trekkerschake

laar helemaal in en laat u deze vervolgens los. LET OP: De schakelaar kan worden vergren- deld in de aan-stand ten behoeve van het gebrui- kersgemak bij langdurig gebruik. Wees voorzich- tig wanneer het gereedschap in de aan-stand is vergrendeld en houd het gereedschap stevig vast. De omkeerschakelaar bedienen LET OP: Controleer altijd de draairichting alvorens het gereedschap te starten. LET OP: Verander de stand van de omkeer- schakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert terwijl het gereedschap nog draait, kan het gereedschap beschadigd raken. ► Fig.2: 1. Omkeerschakelaar Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerscha- kelaar naar de stand (zijde A) voor rechtse draairich- ting, of naar stand (zijde B) voor linkse draairichting. De werkingsfunctie kiezen LET OP: Schuif de werkingsfunctiekeuzeknop altijd volledig naar de gewenste positie. Als u het gereedschap bedient met de keuzeknop ingesteld tussen twee standen in, kan het gereedschap worden beschadigd. ► Fig.3: 1. Werkingsfunctiekeuzeknop Dit gereedschap heeft een werkingsfunctiekeuzeknop. Voor gebruik met hameren, schuift u de werkingsfunc- tiekeuzeknop naar rechts (symbool ). Voor gewoon boren, schuift u de werkingsfunctiekeuzeknop naar links (symbool

MONTAGE De zijhandgreep (hulphandgreep) aanbrengen LET OP: Zorg er altijd voor dat het gereed- schap is uitgeschakeld en de stekker uit het stop- contact is getrokken voordat u de zijhandgreep aanbrengt of verwijdert. ► Fig.4: 1. Handgreepvoet 2. Tanden 3. De zij- handgreep (hulphandgreep) aanbrengen

4. Uitsteeksel 5. Losdraaien 6. Vastdraaien

Gebruik altijd de zijhandgreep om verzekerd te zijn van een veilig gebruik. Breng de zijhandgreep zodanig aan dat de tanden op de greep tussen de uitsteeksels op de schacht van het gereedschap komen te zitten. Zet vervol- gens de handgreep vast door deze in de gewenste positie rechtsom te draaien. De handgreep is 360° draaibaar zodat u deze in elke gewenste positie kunt vastzetten. Het boorbit aanbrengen of verwijderen LET OP: Zorg er altijd voor dat het gereed- schap is uitgeschakeld en de stekker uit het stopcontact is getrokken voordat u het boorbit aanbrengt of verwijdert. Voor model M8100 ► Fig.5: 1. Boorspankop 2. Spankopsleutel Plaats het boorbit zo ver mogelijk in de boorspankop. Draai de spankop met de hand vast. Plaats de spankopsleutel in elk van de drie gaten en draai rechtsom vast. Zorg ervoor dat alle drie gaten in de spankop gelijkmatig worden vastgedraaid. Om het boorbit te verwijderen, draait u de boorspankop- sleutel in slechts één enkele gaten linksom en draait u de spankop vervolgens met de hand los. Na gebruik van de spankopsleutel, plaatst u deze terug op zijn oorspronkelijke plaats. Voor model M8101 ► Fig.6: 1. Bus 2. Ring Houd de ring vast en draai de bus linksom om de klauwen van de spankop te openen. Plaats het boorbit zo ver mogelijk in de boorspankop. Houd de ring vast en draai de bus rechtsom om de klauwen van de spankop te sluiten. Om het boorbit te verwijderen, houdt u de ring vast en draait u de bus linksom. Diepteaanslag ► Fig.7: 1. Zijhandgreep 2. Diepteaanslag

De diepteaanslag is nuttig voor het boren van gaten van gelijke diepte. Maak de zijhandgreep los en steek de diepte- aanslag in het gat in de handgreepvoet. Stel de diepteaan- slag af op de gewenste diepte en zet de zijhandgreep vast. OPMERKING: De diepteaanslag kan niet worden gebruikt in de positie waarbij deze tegen het tandwiel- huis stoot.22 NEDERLANDS BEDIENING LET OP: Gebruik altijd de zijhandgreep (hulp- handgreep) en houd het gereedschap tijdens het gebruik stevig vast bij zowel de zijhandgreep als de hoofdhandgreep. ► Fig.8 Gebruik als hamerboor LET OP: Op het moment dat het boorgat door- breekt, het boorgat verstopt raakt met schilfertjes of metaaldeeltjes, of de klopboor de bewapening in het steen raakt, wordt een plotselinge en enorme torsiekracht uitgeoefend op het gereedschap/boorbit. Gebruik altijd de zijhandgreep (hulphandgreep) en houd het gereedschap tijdens het gebruik ste- vig vast bij zowel de zijhandgreep als de hoofd- handgreep. Als u dit niet doet, kunt u de controle over het gereedschap verliezen en mogelijk ernstig letsel veroorzaken. Voor het boren in beton, graniet, tegels, enz., schuift u de werkingsfunctiekeuzeknop naar de stand met het symbool voor “gebruik met hameren”. Gebruik vooral een boorbit met een hardmetalen punt. Oefen niet méér druk uit wanneer het boorgat verstopt raakt met schil- fertjes of boorgruis. Laat daarentegen het gereedschap “stationair” draaien en trek het boorbit gedeeltelijk terug uit het boorgat. Door dit enkele malen te herhalen, kunt u het boorgat gruisvrij maken. Nadat het gat geboord is, gebruikt u het luchtblazer om het stof uit het gat te blazen. Gebruik als boormachine LET OP: Het boren zal niet sneller verlopen als u hard op het gereedschap drukt. In feite zal dergelijk hard drukken alleen maar leiden tot beschadiging van het boorbit, lagere prestaties van het gereedschap en een kortere levensduur van het gereedschap. LET OP: Houd het gereedschap stevig vast en let vooral goed op wanneer het boorbit door het werkstuk heen breekt. Op het moment dat het boor- gat doorbreekt wordt een enorme wringende kracht uitgeoefend op het gereedschap/boorbit. LET OP: Een vastgelopen boorbit kan een- voudig verwijderd worden door de draairichting te veranderen met de omkeerschakelaar, om zo het boorbit eruit te draaien. Houd het gereedschap daarbij wel stevig vast, want er is kans op een plotselinge terugslag. LET OP: Zet het werkstuk altijd vast in een bankschroef of soortgelijke klemvoorziening. Voor het boren in hout, metaal of kunststof materialen, schuift u de werkingsfunctiekeuzeknop naar de stand met het symbool voor “gewoon boren”. Boren in hout Bij het boren in hout verkrijgt u de beste resultaten met houtboortjes voorzien van een geleideschroefpunt. Deze geleideschroefpunt vergemakkelijkt het boren, door het boorbit het werkstuk in te trekken. Boren in metaal Om te voorkomen dat het boorbit bij het begin van het boren zijdelings wegglijdt, maakt u met een hamer en een centerpons een putje precies op de plaats waar u wilt boren. Plaats dan de punt van het boorbit in het putje en begin met boren. Gebruik bij het boren in metaal een smeermiddel. Uitzonderingen hierbij zijn ijzer en koper, die droog geboord moeten worden. ONDERHOUD LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle repara- ties, inspectie en vervanging van de koolborstels, en alle andere onderhoudswerkzaamheden of afstel- lingen te worden uitgevoerd bij een erkend Makita- servicecentrum of Makita-fabrieksservicecentrum, en altijd met gebruik van Makita-vervangingsonderdelen.23 ESPAÑOL ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: M8100 M8101 Capacidades Cemento 16 mm Acero 13 mm Madera 30 mm Velocidad sin carga 0 - 3.200 min
