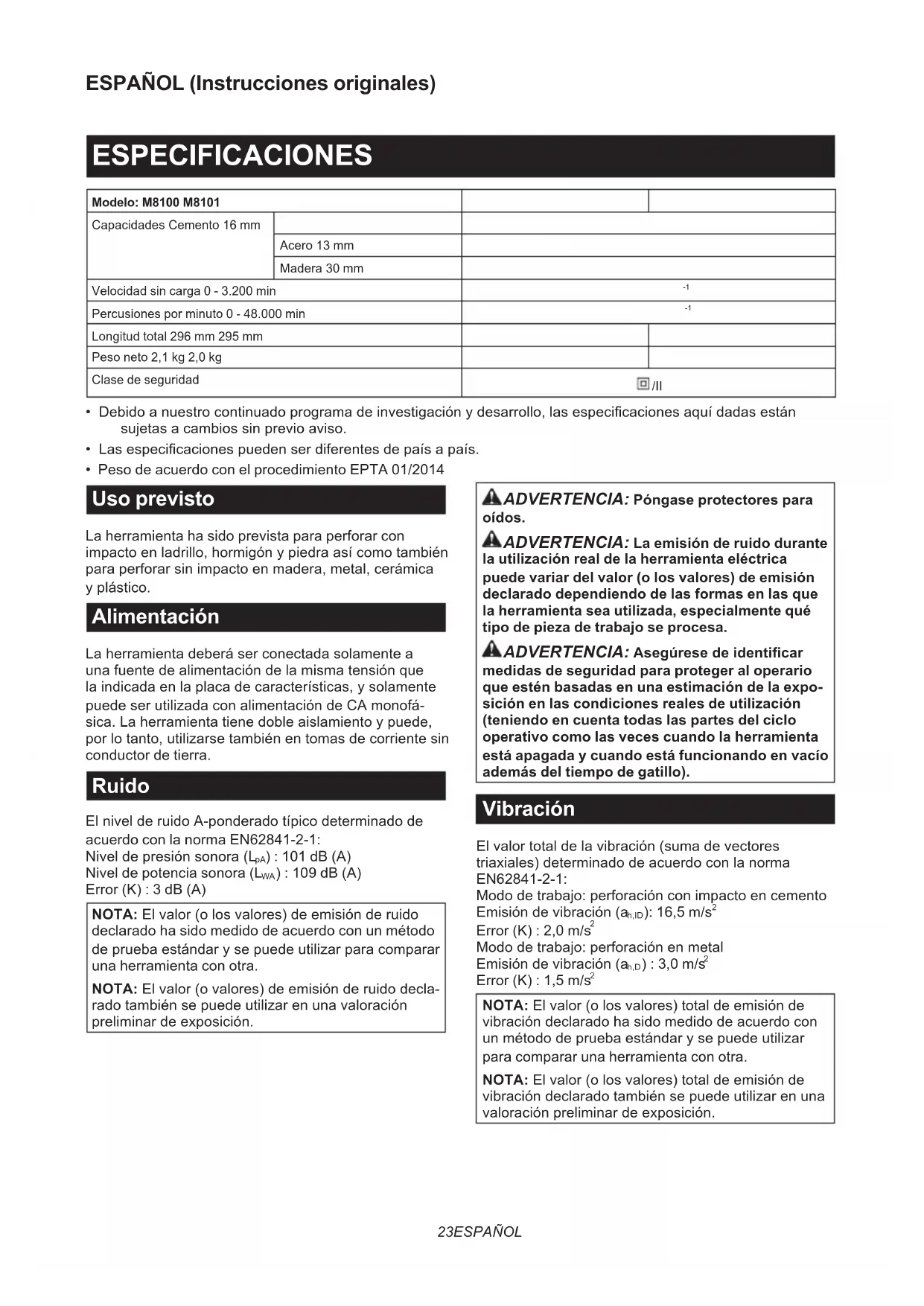

MANUAL DE USUARIO M8100KX2 MAKITA

Percusiones por minuto 0 - 48.000 min

Longitud total 296 mm 295 mm Peso neto 2,1 kg 2,0 kg Clase de seguridad /II

• Debido a nuestro continuado programa de investigación y desarrollo, las especicaciones aquí dadas están sujetas a cambios sin previo aviso.

• Las especicaciones pueden ser diferentes de país a país.

• Peso de acuerdo con el procedimiento EPTA 01/2014 Uso previsto La herramienta ha sido prevista para perforar con impacto en ladrillo, hormigón y piedra así como también para perforar sin impacto en madera, metal, cerámica y plástico. Alimentación La herramienta deberá ser conectada solamente a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y solamente puede ser utilizada con alimentación de CA monofá- sica. La herramienta tiene doble aislamiento y puede, por lo tanto, utilizarse también en tomas de corriente sin conductor de tierra. Ruido El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN62841-2-1: Nivel de presión sonora (L

) : 109 dB (A) Error (K) : 3 dB (A) NOTA: El valor (o los valores) de emisión de ruido declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra. NOTA: El valor (o valores) de emisión de ruido decla- rado también se puede utilizar en una valoración preliminar de exposición. ADVERTENCIA: Póngase protectores para oídos. ADVERTENCIA: La emisión de ruido durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa. ADVERTENCIA: Asegúrese de identicar medidas de seguridad para proteger al operario que estén basadas en una estimación de la expo- sición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo). Vibración El valor total de la vibración (suma de vectores triaxiales) determinado de acuerdo con la norma EN62841-2-1: Modo de trabajo: perforación con impacto en cemento Emisión de vibración (a h,ID ): 16,5 m/s

Modo de trabajo: perforación en metal Emisión de vibración (a h,D ) : 3,0 m/s

NOTA: El valor (o los valores) total de emisión de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra. NOTA: El valor (o los valores) total de emisión de vibración declarado también se puede utilizar en una valoración preliminar de exposición.24 ESPAÑOL ADVERTENCIA: La emisión de vibración durante la utilización real de la herramienta eléc- trica puede variar del valor (o los valores) de emi- sión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa. ADVERTENCIA: Asegúrese de identicar medidas de seguridad para proteger al operario que estén basadas en una estimación de la expo- sición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo). Declaraciones de conformidad Para países europeos solamente Las declaraciones de conformidad están incluidas como Anexo A de este manual de instrucciones. Advertencias de seguridad para herramientas eléctricas en general ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y espe- cicaciones provistas con esta herramienta eléc- trica. Si no sigue todas las instrucciones indicadas abajo podrá resultar en una descarga eléctrica, un incendio y/o heridas graves. Guarde todas las advertencias e instrucciones para futuras referencias. El término “herramienta eléctrica” en las advertencias se reere a su herramienta eléctrica de funciona- miento con conexión a la red eléctrica (con cable) o herramienta eléctrica de funcionamiento a batería (sin cable). Advertencias de seguridad para el rotomartillo Instrucciones de seguridad para todas las operaciones

1. Utilice protectores de oídos cuando perfore

con impacto. La exposición al ruido puede oca- sionar pérdida auditiva.

2. Utilice el mango (o los mangos) auxiliar. Una

pérdida del control puede ocasionar heridas personales.

3. Cuando realice una operación en la que el

accesorio de corte pueda entrar en contacto con cableado oculto o con su propio cable, sujete la herramienta eléctrica por las super- cies de asimiento aisladas. El contacto del accesorio de corte con un cable con corriente hará que la corriente circule por las partes metáli- cas expuestas de la herramienta eléctrica y podrá soltar una descarga eléctrica al operario.

4. Asegúrese siempre de apoyar los pies r-

memente. Asegúrese de que no haya nadie debajo cuando utilice la herramienta en luga- res altos.

5. Sujete la herramienta rmemente con ambas

6. Mantenga las manos alejadas de las partes

7. No deje la herramienta en marcha. Tenga en

marcha la herramienta solamente cuando la tenga en la mano.

8. No toque la broca ni la pieza de trabajo inme-

diatamente después de la operación; podrán estar muy calientes y quemarle la piel.

9. Algunos materiales contienen sustancias

químicas que pueden ser tóxicas. Tenga pre- caución para evitar la inhalación de polvo y el contacto con la piel. Siga los datos de seguri- dad del abastecedor del material.

10. Si la broca no se puede aojar incluso cuando

abre las garras, utilice unos alicates para extraerla. En tal caso, sacar la broca a mano puede resultar en heridas debido a su borde cortante. Instrucciones de seguridad cuando se utilizan bro- cas largas

1. No utilice nunca a velocidades más altas que

la velocidad máxima nominal de la broca. A velocidades más altas, es probable que la broca se doble si se deja girar libremente sin hacer contacto con la pieza de trabajo, resultando en heridas personales.

2. Comience a perforar siempre a velocidad baja

y con la punta de la broca haciendo contacto con la pieza de trabajo. A velocidades más altas, es probable que la broca se doble si se deja girar libremente sin hacer contacto con la pieza de trabajo, resultando en heridas personales.

3. Aplique presión solamente en línea directa con

la broca y no aplique una presión excesiva. Las brocas se pueden doblar ocasionando su rotura o la pérdida de control, resultando en heri- das personales. GUARDE ESTAS INSTRUCCIONES. ADVERTENCIA: NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el producto en cuestión. El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar graves heridas personales.25 ESPAÑOL

FUNCIONAMIENTO PRECAUCIÓN: Asegúrese siempre de que la herramienta está apagada y desenchufada antes de inten- tar realizar cualquier tipo de ajuste o comprobación en ella. Accionamiento del interruptor ADVERTENCIA: Antes de enchufar la herra- mienta, compruebe siempre para cerciorarse de que el gatillo interruptor se acciona debidamente y que vuelve a la posición “OFF” cuando lo suelta. ► Fig.1: 1. Gatillo interruptor 2. Botón de desbloqueo Para poner en marcha la herramienta, simplemente apriete el gatillo interruptor. La velocidad de la herra- mienta aumenta incrementando la presión en el gatillo interruptor. Suelte el gatillo interruptor para parar. Para una operación continua, apriete el gatillo interrup- tor, empuje hacia dentro el botón de bloqueo y después suelte el gatillo interruptor. Para parar la herramienta desde la posición bloqueada, apriete el gatillo interrup- tor completamente, después suéltelo. PRECAUCIÓN: El interruptor puede ser bloqueado en posición “encendida” para mayor comodidad del opera- rio durante una utilización prolongada. Tenga precaución cuando bloquee la herramienta en posición “encendida” y mantenga la herramienta rmemente empuñada. Accionamiento del interruptor inversor PRECAUCIÓN: Conrme siempre la direc- ción de giro antes de la operación. PRECAUCIÓN: Utilice el interruptor inversor solamente después de que la herramienta se haya parado completamente. Si cambia la dirección de giro antes de que la herramienta se haya parado podrá dañarla. ► Fig.2: 1. Palanca del interruptor inversor Esta herramienta tiene un interruptor inversor para cam- biar la dirección de giro. Mueva la palanca del interruptor inversor a la posición (lado A) para giro a la derecha o a la posición (lado B) para giro a la izquierda. Selección del modo de accionamiento PRECAUCIÓN: Deslice siempre la palanca de cambio del modo de accionamiento completamente hasta la posición del modo que desee. Si utiliza la herramienta con la palanca puesta a medias entre los símbolos de modo, la herramienta podrá dañarse. ► Fig.3:

1. Palanca de cambio del modo de accionamiento

Esta herramienta tiene una palanca de cambio del modo de accionamiento. Para giro con percusión, des- lice la palanca de cambio del modo de accionamiento hacia la derecha (símbolo ). Para giro solamente, deslice la palanca de cambio del modo de acciona- miento hacia la izquierda (símbolo

MONTAJE Instalación de la empuñadura lateral (mango auxiliar) PRECAUCIÓN: Asegúrese siempre de que la herramienta está apagada y desenchufada antes de instalar o retirar la empuñadura lateral. ► Fig.4: 1. Base de la empuñadura 2. Dientes

Utilice siempre la empuñadura lateral para garantizar la seguridad de la operación. Instale la empuñadura late- ral de forma que los dientes en la empuñadura encajen entre las protuberancias en el barril de la herramienta. Después apriete la empuñadura girando hacia la dere- cha en la posición deseada. Se puede girar 360° de forma que puede sujetarse en cualquier posición. Instalación o desmontaje de la broca PRECAUCIÓN: Asegúrese siempre de que la herramienta está apagada y desenchufada antes de instalar o retirar la broca. Para el modelo M8100 ► Fig.5: 1. Mandril de broca 2. Llave de mandril Para instalar la broca, póngala a fondo en el mandril de broca. Apriete el mandril a mano. Ponga la llave de mandril en cada uno de los tres agujeros y apriete hacia la derecha. Asegúrese de apretar todos los tres aguje- ros del mandril uniformemente. Para retirar la broca, gire la llave de mandril hacia la izquierda en un solo agujero, después aoje el mandril a mano. Después de utilizar la llave de mandril, asegúrese de volver a ponerla en la posición original. Para el modelo M8101 ► Fig.6: 1. Manguito 2. Anillo Sujete el anillo y gire el manguito hacia la izquierda para abrir las garras del mandril. Ponga la broca a fondo en el mandril de broca. Sujete el anillo rmemente y gire el manguito hacia la derecha para apretar el mandril. Para retirar la broca, sujete el anillo y gire el manguito hacia la izquierda. Tope de profundidad ► Fig.7: 1. Empuñadura lateral 2. Tope de profundi- dad 3. Base de la empuñadura El tope de profundidad resulta útil para perforar agu- jeros de profundidad uniforme. Aoje la empuñadura lateral e inserte el tope de profundidad en el agujero de la base de la empuñadura. Ajuste el tope de profundi- dad a la profundidad deseada y apriete la empuñadura lateral rmemente. NOTA: El tope de profundidad no se puede utilizar en la posición donde golpea contra el alojamiento del engranaje.26 ESPAÑOL OPERACIÓN PRECAUCIÓN: Utilice siempre la empuña- dura lateral (mango auxiliar) y sujete la herra- mienta rmemente por ambos la empuñadura lateral y el mango del interruptor durante las operaciones. ► Fig.8 Operación de perforación con percusión PRECAUCIÓN: En el momento de comenzar a penetrar, cuando se atasca el agujero con viru- tas y partículas, o cuando se topa con varillas de refuerzo incrustadas en el hormigón, se ejerce una tremenda y repentina fuerza de contorsión sobre la herramienta/broca. Utilice siempre la empuñadura lateral (mango auxiliar) y sujete la herramienta rmemente por ambos la empuñadura lateral y el mango del interruptor durante las operaciones. De lo contrario, podrá resultar en la pérdida del control de la herramienta y potencialmente heridas graves. Cuando perfore en hormigón, granito, baldosas, etc., deslice la palanca de cambio del modo de acciona- miento hasta la posición del símbolo para utilizar el accionamiento de “giro con percusión”. Asegúrese de utilizar una broca con punta de carburo de tungsteno. No aplique más presión cuando el agujero se atasque con virutas o partículas. En su lugar, haga funcionar la herramienta sin ejercer presión, y después saque par- cialmente la broca del agujero. Repitiendo esto varias veces, el agujero quedará limpio. Después de perforar el agujero, utilice el soplador para extraer el polvo del agujero. Operación de perforación PRECAUCIÓN: Con ejercer una presión excesiva sobre la herramienta no conseguirá per- forar más rápido. De hecho, esta presión excesiva sólo servirá para dañar la punta de la broca, disminuir el rendimiento de la herramienta y acortar la vida de servicio de la herramienta. PRECAUCIÓN: Sujete la herramienta rme- mente y tenga cuidado cuando la broca comience a penetrar en la pieza de trabajo. En el momento de comenzar a penetrar se ejerce una fuerza tremenda sobre la herramienta/broca. PRECAUCIÓN: Una broca atascada podrá extraerse simplemente poniendo el interruptor inversor en giro inverso para que retroceda. Sin embargo, la herramienta podrá retroceder brusca- mente si no la sujeta rmemente. PRECAUCIÓN: Sujete siempre las piezas de trabajo en un tornillo de banco o dispositivo de sujeción similar. Cuando perfore en madera, metal o materiales de plás- tico, deslice la palanca de cambio del modo de acciona- miento hasta la posición del símbolo para utilizar el accionamiento de “giro solamente”. Perforación en madera Cuando perfore en madera, los mejores resultados se obtendrán con brocas para madera equipadas con un tornillo guía. El tornillo guía facilita la perforación tirando de la broca hacia el interior de la pieza de trabajo. Perforación en metal Para evitar que la broca resbale al empezar a hacer el agujero, haga una mella con un punzón y martillo en el punto a taladrar. Ponga la punta de la broca en la mella y comience a perforar. Utilice un lubricante para operaciones de corte cuando perfore metales. Las excepciones son acero y latón que deberán ser perforados en seco. MANTENIMIENTO PRECAUCIÓN: Asegúrese siempre de que la herramienta está apagada y desenchufada antes de intentar realizar la inspección o el mantenimiento. AVISO: No utilice nunca gasolina, bencina, disol- vente, alcohol o similares. Podría producir desco- loración, deformación o grietas. Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, la inspección y el reem- plazo de la escobilla de carbón, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizados en centros de servicio autorizados o de fábrica de Makita, empleando siempre repuestos Makita.27 PORTUGUÊS PORTUGUÊS (Instruções originais) ESPECIFICAÇÕES Modelo: M8100 M8101 Capacidades Cimento 16 mm Aço 13 mm Madeira 30 mm Velocidade sem carga 0 - 3.200 min

Impactos por minuto 0 - 48.000 min
