GEBRUIKSAANWIJZING DDA450RTE MAKITA

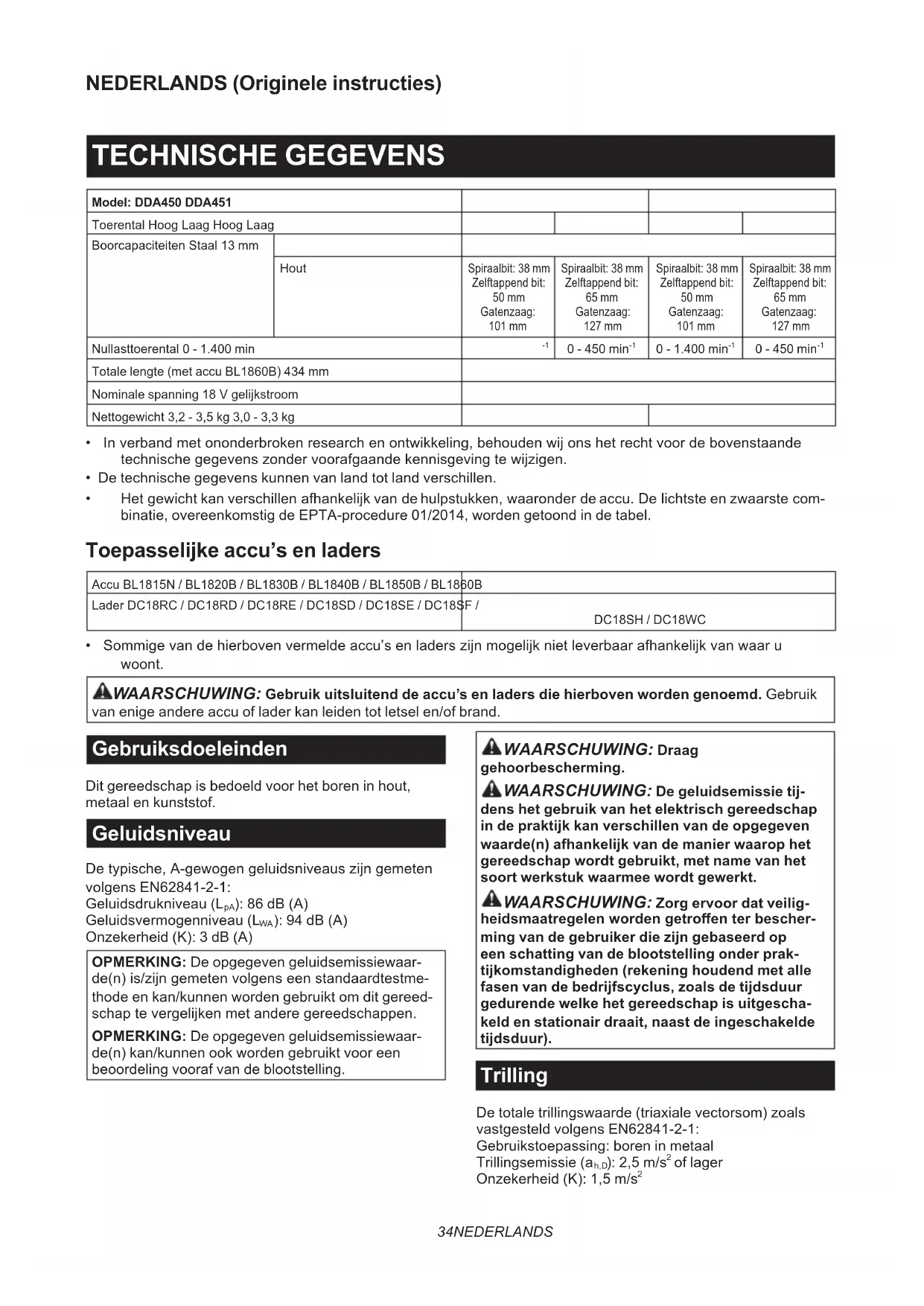

Haakse accuboormachine GEBRUIKSAANWIJZING 34

Totale lengte (met accu BL1860B) 434 mm Nominale spanning 18Vgelijkstroom Nettogewicht 3,2 - 3,5 kg 3,0 - 3,3 kg

• Inverbandmetononderbrokenresearchenontwikkeling,behoudenwijonshetrechtvoordebovenstaande technischegegevenszondervoorafgaandekennisgevingtewijzigen.

• De technische gegevens kunnen van land tot land verschillen.

• Hetgewichtkanverschillenafhankelijkvandehulpstukken,waaronderdeaccu.Delichtsteenzwaarstecom- binatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel. Toepasselijke accu’s en laders Accu BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Lader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

• Sommigevandehierbovenvermeldeaccu’senladerszijnmogelijknietleverbaarafhankelijkvanwaaru woont. WAARSCHUWING: Gebruik uitsluitend de accu’s en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand. Gebruiksdoeleinden Dit gereedschap is bedoeld voor het boren in hout, metaal en kunststof. Geluidsniveau Detypische,A-gewogengeluidsniveauszijngemeten volgens EN62841-2-1: Geluidsdrukniveau (L

): 94 dB (A) Onzekerheid (K): 3 dB (A) OPMERKING: De opgegeven geluidsemissiewaar- de(n)is/zijngemetenvolgenseenstandaardtestme- thode en kan/kunnen worden gebruikt om dit gereed- schaptevergelijkenmetanderegereedschappen. OPMERKING: De opgegeven geluidsemissiewaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). Trilling De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-1: Gebruikstoepassing: boren in metaal Trillingsemissie (a h,D ): 2,5 m/s

of lager Onzekerheid (K): 1,5 m/s 235 NEDERLANDS OPMERKING:Detotaletrillingswaarde(n)is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te ver- gelijkenmetanderegereedschappen. OPMERKING: De opgegeven totale trillingswaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: De trillingsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkom- standigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en statio- nair draait, naast de ingeschakelde tijdsduur). Verklaringen van conformiteit Alleen voor Europese landen Deverklaringenvanconformiteitzijnbijgevoegdin BijlageAbijdezegebruiksaanwijzing. VEILIGHEIDSWAAR- SCHUWINGEN Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING: Lees alle veiligheids- waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u niet alle onder- staandeaanwijzingennaleeft,kandatresulterenin brand, elektrische schokken en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term "elektrisch gereedschap" in de veiligheidsvoor- schriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). Veiligheidswaarschuwingen voor een accuboormachine Veiligheidsinstructies voor alle werkzaamheden

1. Gebruik de hulphandgreep (hulphandgrepen).

Verliezen van de macht over het gereedschap kan letsel veroorzaken.

2. Houd het elektrisch gereedschap alleen vast

aan de geïsoleerde handgrepen wanneer de kans bestaat dat het accessoire in aanraking komt met verborgen bedrading. Wanneer accessoires in aanraking komen met onder span- ning staande draden, zullen de niet-geïsoleerde metalen delen van het gereedschap onder span- ning komen te staan zodat de gebruiker een elek- trischeschokkankrijgen.

3. Zorg ook altijd dat u stevig op een solide

bodem staat. Let bij het werken op hoge plaatsen op dat er zich niemand recht onder u bevindt.

4. Houd het gereedschap stevig vast.

5. Houd uw handen uit de buurt van draaiende

6. Laat het gereedschap niet draaiend achter.

Schakel het gereedschap alleen in wanneer u het stevig vasthoudt.

7. Raak direct na uw werk het boorbit of het werk-

stuk niet aan. Zij kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken.

8. Bepaalde materialen kunnen giftige chemica-

liën bevatten. Vermijd contact met uw huid en zorg dat u geen stof inademt. Volg de veilig- heidsvoorschriften van de fabrikant van het materiaal.

9. Als het boorbit niet kan worden losgemaakt

ondanks dat de klauwen geopend zijn, gebruikt u een tang om het eruit te trekken. In dat geval kan met de hand eruit trekken leiden tot letselvanwegezijnscherperand.

10. Als er een probleem is met het gereedschap,

bijvoorbeeld een abnormaal geluid, stopt u onmiddellijk met het gebruik van het gereed- schap en vraagt u uw plaatselijke Makita- servicecentrum het te repareren.

11. Verzeker u er vóór gebruik van dat er geen ver-

borgen voorwerpen, zoals elektriciteits-, water- en gasleidingen, in de grond zitten. Anders kan het gereedschap deze raken, waardoor een elek- trische schok, lekstroom of gaslek kan ontstaan. Veiligheidsinstructies bij gebruik van lange boorbits

1. Gebruik nooit op een hoger toerental dan het

maximale nominale toerental van het boorbit. Opeenhogertoerentalzalhetbitwaarschijnlijk verbuigenalshetvrijronddraaitzondercontact methetwerkstuk,waardoorpersoonlijkletselkan ontstaan.

2. Begin altijd te boren op een laag toerental en

terwijl de punt van het bit contact maakt met het werkstuk. Op een hoger toerental zal het bit waarschijnlijkverbuigenalshetvrijronddraait zonder contact met het werkstuk, waardoor per- soonlijkletselkanontstaan.

3. Oefen alleen druk uit in een rechte lijn met het

bit en oefen geen buitensporige druk uit. Bits kunnen verbuigen waardoor ze kunnen breken of udecontrolekuntverliezen,metpersoonlijkletsel tot gevolg.

BEWAAR DEZE INSTRUCTIES.36 NEDERLANDS

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betre󰀨ende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstig persoonlijk letsel. Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.

2. Haal de accu niet uit elkaar en saboteer hem

niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.

3. Als de gebruikstijd van een opgeladen accu

aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brand- wonden en zelfs een ontplo󰀩ng veroorzaken.

Als elektrolyt in uw ogen is terechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spij- kers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brand- wonden, en zelfs defecten.

6. Bewaar en gebruik het gereedschap en de

accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu nooit in het vuur, ook niet wan-

neer hij zwaar beschadigd of volledig versleten is. De accu kan ontplo󰀨en in het vuur.

8. Laat de accu niet vallen, sla er geen spijker in,

snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp.Dergelijkehande- lingen kunnen leiden tot brand, buitensporige hitte of een explosie.

9. Gebruik nooit een beschadigde accu.

10. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke sto󰀨en. Voorcommercieeltransportendergelijkedoorderden en transporteurs moeten speciale vereisten ten aan- zien van verpakking en etikettering worden nageleefd. Als voorbereiding van het artikel dat wordt getranspor- teerdishetnoodzakelijkeenexpertophetgebiedvan gevaarlijkesto󰀨enteraadplegen.Houdutevensaan mogelijkstrengerenationaleregelgeving. Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.

11. Wanneer u de accu wilt weggooien, verwijdert

u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.

12. Gebruik de accu’s uitsluitend met de gereed-

schappen die door Makita zijn aanbevolen. Als de accu’s worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, bui- tensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.

13. Als u het gereedschap gedurende een lange

tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.

14. Tijdens en na gebruik, kan de accu heet wor-

den waardoor brandwonden of koude brand- wonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.

15. Raak de aansluitpunten van het gereedschap

niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken.

16. Zorg ervoor dat geen steenslag, stof of grond

vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waar- doorbrandwondenofpersoonlijkletselkunnen ontstaan.

17. Behalve indien gebruik van het gereedschap

is toegestaan in de buurt van hoogspannings- leidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.

18. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makita accu’s. Het gebruik van niet-originele accu’s, of accu’sdiezijngewijzigd,kanertoeleidendatdeaccu ontploftenbrand,persoonlijkletselenschadeveroor- zaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita. Tips voor een maximale levens- duur van de accu

1. Laad de accu op voordat hij volledig ontladen

is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit

opnieuw op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstempera-

tuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden.

4. Als de accu niet wordt gebruikt, verwijdert u

hem vanaf het gereedschap of de lader.

5. Laad de accu op als u deze gedurende een

lange tijd (meer dan zes maanden) niet gaat gebruiken.37 NEDERLANDS

FUNCTIES LET OP: Zorg altijd dat het gereedschap is uitge- schakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren. De accu aanbrengen en verwijderen LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert. LET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kun- nen deze uit uw handen glippen en het gereedschap of de accu beschadigen,ofkanpersoonlijkletselwordenveroorzaakt. ►Fig.1: 1. Rood deel 2. Knop 3. Accu Omdeaccuteverwijderenverschuiftudeknopaandevoorkant vandeaccuenschuiftutegelijkertijddeaccuuithetgereedschap. Omdeaccuaantebrengenlijntudelipopdeaccuuitmetde groefindebehuizingenduwtudeaccuopzijnplaats.Steek deaccuzovermogelijkinhetgereedschaptotueenklikge- luid hoort. Wanneer het rode deel zichtbaar is, zoals aangege- ven in de afbeelding, is de accu niet geheel vergrendeld. LET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden. LET OP: Breng de accu niet met kracht aan. Als deaccunietgemakkelijkinhetgereedschapkanwor- den geschoven, wordt deze niet goed aangebracht. De resterende acculading controleren Alleen voor accu’s met indicatorlampjes ►Fig.2: 1.Indicatorlampjes2. Testknop Druk op de testknop op de accu om de resterende acculading te zien.Deindicatorlampjesbrandengedurendeenkeleseconden. Indicatorlampjes Resterende acculading Brandt Uit Knippert 75% tot 100% 50% tot 75% 25% tot 50% 0% tot 25% Laad de accu op. Er kan een storingzijn opgetreden in de accu. OPMERKING:Afhankelijkvandegebruiksomstan- digheden en de omgevingstemperatuur, is het moge- lijkdatdeaangegevenacculadingverschiltvande werkelijkeacculading. OPMERKING: Het eerste (meest linker) indicator- lampjeknippertwanneerhetaccubeveiligingssys- teem in werking is getreden. Gereedschap-/ accubeveiligingssysteem Het gereedschap is voorzien van een gereedschap-/ accubeveiligingssysteem. Dit systeem schakelt auto- matisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschapkantijdenshetgebruikautomatischstop- pen als het gereedschap of de accu aan één van de volgende omstandigheden wordt blootgesteld: Overbelastingsbeveiliging Wanneer het gereedschap/de accu wordt bediend op een manier waarop een abnormaal hoge stroomsterkte wordt getrokken, stopt het gereedschap automatisch. Wanneer dat gebeurt, schakelt u het gereedschap uit en stopt u de toepassing die ertoe leidde dat het gereedschap oververhit raakte. Schakel vervolgens het gereedschap in om het weer te starten. Oververhittingsbeveiliging Wanneer het gereedschap of de accu oververhit is, stopt het gereedschap automatisch en knippert de lamp. Laat in die situatie het gereedschap afkoelen voordat u het gereedschap weer inschakelt. Beveiliging tegen te ver ontladen Als de acculading onvoldoende is, stopt het gereed- schapautomatisch.Indithetgevalverwijdertudeaccu vanaf het gereedschap en laadt u de accu op. De trekkerschakelaar gebruiken LET OP: Alvorens de accu in het gereed- schap te plaatsen, moet u altijd controleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand “OFF”. ►Fig.3: 1. Trekkerschakelaar Omhetgereedschaptestarten,knijptudetrekkerscha- kelaarin.Hoeharderudetrekkerschakelaarinknijpt, hoe hoger het toerental van het gereedschap. Laat de trekkerschakelaar los om te stoppen. OPMERKING: Het gereedschap stopt automatisch wanneer u de trekkerschakelaar gedurende ongeveer 6 minuten ingeknepen houdt.38 NEDERLANDS De lamp op de voorkant gebruiken LET OP: Kijk niet direct in het lamplicht of in de lichtbron. ►Fig.4: 1. Lamp Knijpdetrekkerschakelaarinomdelampinteschake- len.Delampblijftbrandenzolangdetrekkerschakelaar wordt ingeknepen. Ongeveer 10 seconden nadat u de trekkerschakelaar hebt losgelaten, gaat de lamp uit. OPMERKING: Wanneer het gereedschap oververhit is, stopt het gereedschap automatisch en begint de lamp te knipperen. Laat in dat geval de trekkerscha- kelaar los. De lamp gaat na 1 minuut uit. OPMERKING: Gebruik een droge doek om vuil van de lens van de lamp af te vegen. Wees voorzichtig dat u de lens van de lamp niet bekrast omdat dan de verlichting minder wordt. De omkeerschakelaar bedienen LET OP: Controleer altijd de draairichting alvorens het gereedschap te starten. LET OP: Verander de stand van de omkeer- schakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandertterwijlhetgereedschapnogdraait,kanhet gereedschap beschadigd raken. LET OP: Zet de omkeerschakelaar altijd in de neutrale stand wanneer u het gereedschap niet gebruikt. Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerscha- kelaar in vanaf kant A voor de draairichting rechtsom, of vanaf kant B voor de draairichting linksom. Wanneer de omkeerschakelaar in de neutrale stand staat, kan de schakelhendel niet worden ingeknepen. ►Fig.5: 1. Omkeerschakelaar Snelheidskeuze KENNISGEVING: Gebruik de snelheidskeu- zeknop alleen nadat het gereedschap volledig tot stilstand is gekomen. Als de snelheid van het gereedschap wordt veranderd voordat het gereed- schap tot stilstand is gekomen, kan het gereedschap worden beschadigd. KENNISGEVING: Zet de snelheidskeuzeknop altijd voorzichtig in de juiste stand. Als u het gereedschap gebruikt met de snelheidskeuzeknop halverwege tussen de standen 1 en 2, kan het gereedschap beschadigd worden. KENNISGEVING: Als de draaisnelheid aanzien- lijk afneemt tijdens het gebruik in de hoge-snel- heidsfunctie, stopt u het gereedschap en veran- dert u de functie naar de lage-snelheidsfunctie. Anders kan de motor overbelast raken en een storing of brand veroorzaken. De twee snelheidsbereiken kunnen vooraf worden geselecteerd met behulp van de snelheidskeuzeknop. Om de snelheid te veranderen, draait u de snelheids- keuzeknopzodanigdatdepijlpuntisuitgelijndmet stand 1 voor de lage-snelheidsfunctie of met stand 2 voor de hoge-snelheidsfunctie. ►Fig.6: 1.Pijlpunt2. Snelheidskeuzeknop Elektronische functie Elektrische rem Dit gereedschap is voorzien van een elektrische rem. Als het gereedschap continu niet snel stopt met werken nadat de trekkerschakelaar is losgela- ten, laat u het gereedschap onderhouden door een Makita-servicecentrum. Zachte-startfunctie Deze functie laat het gereedschap soepel starten door het startkoppel te beperken. MONTAGE LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren. De zijhandgreep (hulphandgreep) aanbrengen LET OP: Controleer altijd voor gebruik of de zijhandgreep stevig vastzit. Draaidezijhandgreepstevigophetgereedschap.De zijhandgreepkannaarwensopbeidezijkantenvanhet gereedschap worden aangebracht. ►Fig.7: 1.Zijhandgreep De sleutelhouder aanbrengen (Afhankelijk van het land) LET OP: Controleer altijd voor gebruik of de sleutelhouder stevig vastzit. Bevestig de sleutelhouder met behulp van de schroef stevig op het gereedschap. Breng daarna de spankops- leutelopzijnplaatsaan. ►Fig.8: 1. Sleutelhouder 2. Schroef

3. Spankopsleutel39 NEDERLANDS

Het boorbit aanbrengen of verwijderen Voor model DDA450 Om het boorbit aan te brengen, plaatst u het zo ver mogelijkindespankop.Draaidespankopmetdehand vast. Steek de spankopsleutel in elk van de drie ope- ningen en draai hem rechtsom vast. Zorg ervoor dat u alledriespankopopeningeningelijkematevastdraait. Omhetboorbitteverwijderen,draaitudespankops- leutel in slechts één opening linksom en draait u vervol- gens de spankop met de hand los. ►Fig.9: 1. Spankopsleutel Plaats na gebruik de spankopsleutel terug in de sleutel- houder van het gereedschap, zoals aangegeven in de afbeelding. ►Fig.10: 1. Sleutelhouder Voor model DDA451 Gebruik uitsluitend het boorbit van de afmetingen aan- gegeven in de afbeelding. A=11,2mm(7/16″) ►Fig.11 Om het boorbit aan te brengen, trekt u de bus in de richtingvandepijlensteektuhetboorbitzovermoge- lijkindebus. Laat daarna de bus los om het boorbit te vergrendelen. Omhetboorbitteverwijderen,trektudebusinde richtingvandepijlentrektuhetboorbiteruit. ►Fig.12: 1. Boorbit 2. Bus OPMERKING: Als het boorbit niet diep genoeg in de bus wordt gestoken, zal de bus niet naar haar oorspronkelijkepositieterugkerenenzalhetboorbit niet goed vastzitten. Probeer in dat geval het boorbit opnieuw erin te steken aan de hand van boven- staande instructies. OPMERKING: Nadat u het boorbit in de bus hebt gestoken, controleert u dat het boorbit stevig vast zit. Als het uit de bus komt, mag u het niet gebruiken. Haak LET OP: Verwijder altijd eerst de accu, voor- dat u het gereedschap aan de haak ophangt. LET OP: Hang het gereedschap nooit op een hoge plaats of aan een mogelijk instabiel oppervlak. Dehaakishandigomhetgereedschaptijdelijkaanop te hangen. Om de haak te gebruiken, draait u de haak gewoon omhoog totdat deze vastklikt in de geopende stand. Als u de haak niet gebruikt, vouwt u deze weer omlaag totdat deze vastklikt in de gesloten stand. ►Fig.13: 1. Haak ►Fig.14 Het touw (tuiriem) vastmaken aan de haak LET OP: Gebruik de haak en schroeven niet wanneer deze beschadigd zijn. Controleer voor gebruik altijd op beschadigingen, barsten en ver- vormingen, en verzeker u ervan dat de schroeven zijn vastgedraaid. LET OP: Verzeker u ervan dat de haak stevig is aangebracht met behulp van de schroeven. LET OP: Terwijl het gereedschap is opge- hangen, mag u geen accessoires aanbrengen of verwijderen. Het gereedschap kan vallen als de schroevennietzijnvastgedraaid. LET OP: Vergrendel altijd de karabijnhaak met vergrendeling (multiactie- en schroefslui- ting-type) en verzeker u ervan dat het touw (tui- riem) is vastgemaakt aan het dubbele-ring-deel van de haak. Een verkeerde bevestiging kan ertoe leiden dat het gereedschap van de haak afvalt en persoonlijkletselontstaat. De haak wordt ook gebruikt om een touw (tuiriem) aan te bevestigen. Verzeker u ervan het touw (tuiriem) aan het dubbele-ring-deel van de haak te bevestigen. ►Fig.15: 1. Dubbele-ring-deel van de haak 2. Touw (tuiriem) 3.Karabijnhaakmetvergrendeling (multiactie- en schroefsluiting-type) BEDIENING LET OP: Druk de accu altijd stevig aan totdat die op zijn plaats vastklikt. Wanneer het rode deel aan de bovenkant van de knop nog zichtbaar is, zit de accu er nog niet helemaal in. Schuif hem er helemaal in totdat het rode deel niet meer zichtbaar is. Als u dit nalaat, zou de accu uit het gereedschap kunnen vallen en uzelf of anderen kunnen verwonden. LET OP: Wanneer de snelheid sterk afneemt, verlaagt u de belasting of stopt u het gereedschap om te voorkomen dat het gereedschap wordt beschadigd. LET OP: Houd het gereedschap tijdens gebruik stevig vast. Het gereedschap vasthouden LET OP: Dit is een krachtig gereedschap. Een hoog koppel wordt uitgeoefend en het is belang- rijk dat het gereedschap stevig wordt vastgehou- den en goed wordt afgesteund. Pak de handgreep met één hand vast en de voorhand- greep met de andere hand. ►Fig.16: 1. Voorhandgreep 2. Handgreep40 NEDERLANDS Gebruik als boormachine Boren in hout Bijhetboreninhoutverkrijgtudebesteresultatenmet houtboortjesvoorzienvaneengeleideschroefpunt. Dezegeleideschroefpuntvergemakkelijkthetboren, door het boorbit het werkstuk in te trekken. Boren in metaal Omtevoorkomendathetboorbitbijhetbeginvanhet borenzijdelingswegglijdt,maaktumeteenhameren eencenterponseenputjepreciesopdeplaatswaar u wilt boren. Plaats dan de punt van het boorbit in het putjeenbeginmetboren. Gebruikbijhetboreninmetaaleensmeermiddel. Uitzonderingenhierbijzijnijzerenkoper,diedroog geboord moeten worden. LET OP: Het boren zal niet sneller verlopen als u hard op het gereedschap drukt. In feite zaldergelijkharddrukkenalleenmaarleidentot beschadiging van het boorbit, lagere prestaties van het gereedschap en een kortere levensduur van het gereedschap. LET OP: Houd het gereedschap stevig vast en let vooral goed op wanneer het boorbit door het werkstuk heen breekt. Op het moment dat het boor- gat doorbreekt wordt een enorme wringende kracht uitgeoefend op het gereedschap/boorbit. LET OP: Een vastgelopen boorbit kan een- voudig verwijderd worden door de draairichting te veranderen met de omkeerschakelaar, om zo het boorbit eruit te draaien. Houd het gereedschap daarbij wel stevig vast, want er is kans op een plotselinge terugslag. LET OP: Zet het werkstuk altijd vast in een bankschroef of soortgelijke klemvoorziening. LET OP: Boor niet in materialen waarvan u vermoedt dat er verborgen spijkers of andere voorwerpen in zitten die ertoe kunnen leiden dat het boorbit vastloopt of breekt. LET OP: Als het gereedschap continu wordt bediend totdat de accu leeg is, laat u het gereed- schap gedurende 15 minuten liggen alvorens verder te werken met een volle accu. Een touw (tuiriem) bevestigen Veiligheidswaarschuwingen speciek voor wer- ken op hoogte Lees alle veiligheidswaarschuwingen en alle instructies. Het niet volgen van de waarschuwingen en instructies kan leiden tot ernstig letsel.

1. Houd het gereedschap altijd vastgebonden

tijdens het werken ‘op hoogte’. De maximale lengte van het touw is 2 m. De maximaal toegestane valhoogte van het touw (tuiriem) mag niet meer zijn dan 2 meter.

2. Gebruik uitsluitend met een touw dat geschikt

is voor dit gereedschap en een draagvermo- gen heeft van minstens 5,0 kg (11,0 lbs).

3. Veranker het touw van het gereedschap niet

aan iets op uw lichaam of aan een verplaats- baar voorwerp. Veranker het touw van het gereedschap aan een stevige constructie die de krachten van een vallend gereedschap kan opvangen.

4. Verzeker u er vóór gebruik van dat het touw

goed is vastgemaakt aan beide uiteinden.

5. Inspecteer het gereedschap en touw vóór elk

gebruik op beschadigingen en correcte wer- king (inclusief het materiaal en de stiksels). Gebruik het niet wanneer het beschadigd is of niet correct werkt.

Wikkel touwen niet rondom scherpe of ruwe ran- den en laat ze er niet mee in aanraking komen.

7. Bevestig het andere uiteinde van het touw bui-

ten het werkgebied zodat een vallend gereed- schap stevig bevestigd blijft.

8. Bevestig het touw zodanig dat het gereed-

schap tijdens het vallen zich verwijderd van de gebruiker. Een gereedschappen dat valt zal aan het touw slingeren, waardoor letsel kan worden veroorzaakt of u uw evenwicht kunt verliezen.

9. Gebruik niet nabij bewegende onderdelen of

draaiende machines. Als u zich hier niet aan houdt, kan dat leiden tot beknellingsgevaar of verstrikkingsgevaar.

10. Draag het gereedschap niet aan de bevesti-

gingsvoorziening of het touw.

11. Verplaats het gereedschap uitsluitend tussen

uw handen terwijl u een goed evenwicht hebt.

12. Bevestig een touw niet aan het gereedschap

op een manier waardoor beschermkappen, schakelaars of uit-vergrendelingen niet correct kunnen werken.

13. Voorkom dat u verstrikt raakt in het touw.

14. Houd het touw uit de buurt van het snij- of

zaaggebied van het gereedschap.

15. Gebruik multiactie-karabijnhaken en kara-

bijnhaken met schroefsluiting. Gebruik geen enkelvoudige karabijnhaken met veersluiting.

16. In het geval een gereedschap valt, moet het

worden gelabeld en buiten bedrijf gesteld, en moet het worden geïnspecteerd door de Makita-fabriek of een Makita-servicecentrum. ONDERHOUD LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoudofafstellingentewordenuitgevoerdbijeen erkend Makita-servicecentrum of de Makita-fabriek, en altijdmetgebruikvanMakita-vervangingsonderdelen.41 NEDERLANDS OPTIONELE ACCESSOIRES LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven.Bijgebruikvanandereaccessoiresof hulpstukkenbestaathetgevaarvanpersoonlijkelet- sel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel. Wenstumeerbijzonderhedenoverdezeacces- soires,neemdancontactopmethetplaatselijke Makita-servicecentrum.
