GEBRUIKSAANWIJZING HR140DSAJ MAKITA

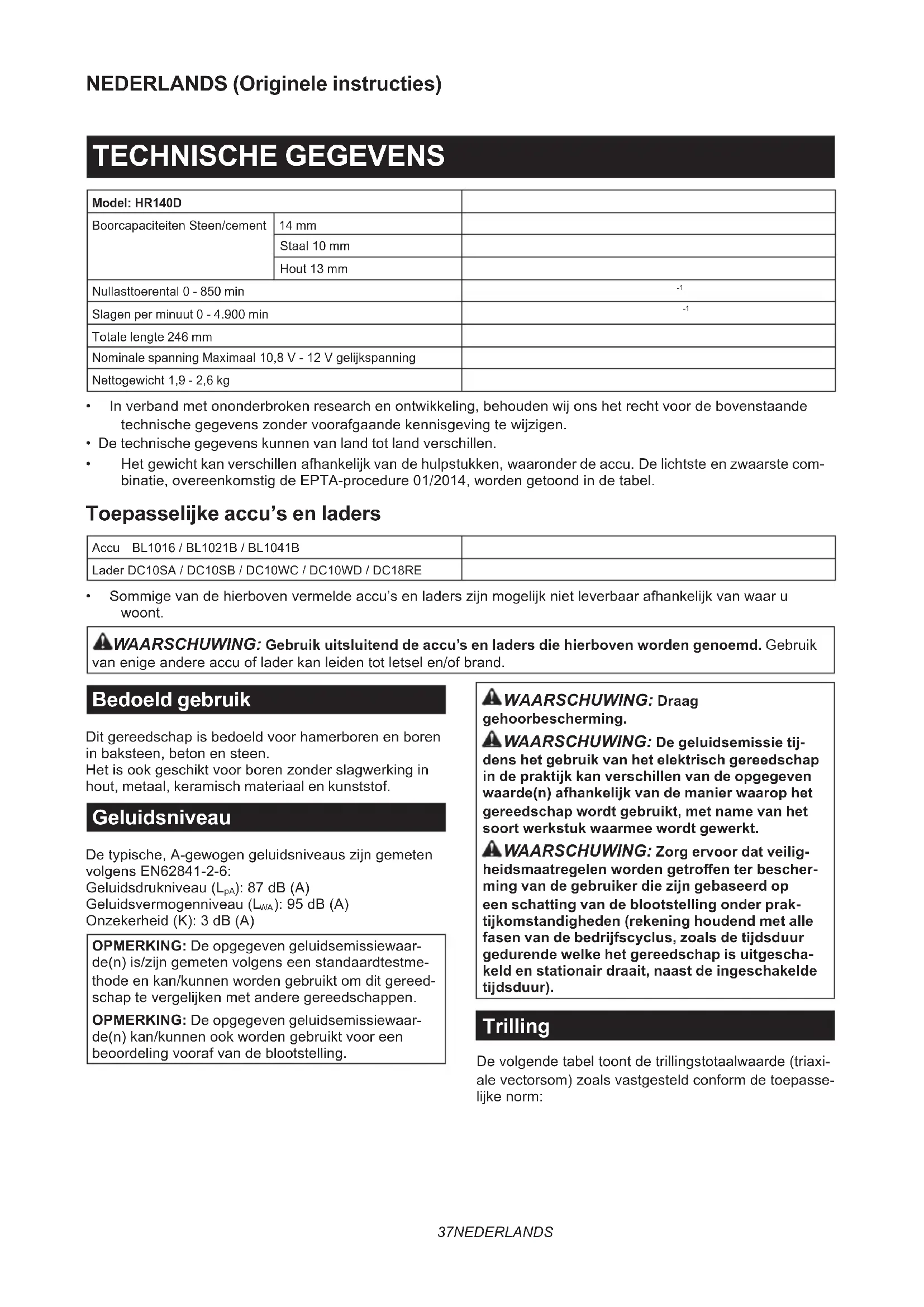

Accuboorhamer GEBRUIKSAANWIJZING 37

Totale lengte 246 mm Nominale spanning Maximaal10,8V-12Vgelijkspanning Nettogewicht 1,9 - 2,6 kg

• Inverbandmetononderbrokenresearchenontwikkeling,behoudenwijonshetrechtvoordebovenstaande technischegegevenszondervoorafgaandekennisgevingtewijzigen.

• De technische gegevens kunnen van land tot land verschillen.

• Hetgewichtkanverschillenafhankelijkvandehulpstukken,waaronderdeaccu.Delichtsteenzwaarstecom- binatie,overeenkomstigdeEPTA-procedure01/2014,wordengetoondindetabel. Toepasselijke accu’s en laders Accu BL1016/BL1021B/BL1041B Lader DC10SA/DC10SB/DC10WC/DC10WD/DC18RE

• Sommigevandehierbovenvermeldeaccu’senladerszijnmogelijknietleverbaarafhankelijkvanwaaru woont. WAARSCHUWING: Gebruik uitsluitend de accu’s en laders die hierboven worden genoemd.Gebruik vanenigeandereaccuofladerkanleidentotletselen/ofbrand. Bedoeld gebruik Ditgereedschapisbedoeldvoorhamerborenenboren inbaksteen,betonensteen. Hetisookgeschiktvoorborenzonderslagwerkingin hout, metaal, keramisch materiaal en kunststof. Geluidsniveau Detypische,A-gewogengeluidsniveauszijngemeten volgensEN62841-2-6: Geluidsdrukniveau(L

):95dB(A) Onzekerheid(K):3dB(A) OPMERKING: De opgegeven geluidsemissiewaar- de(n)is/zijngemetenvolgenseenstandaardtestme- thodeenkan/kunnenwordengebruiktomditgereed- schaptevergelijkenmetanderegereedschappen. OPMERKING: De opgegeven geluidsemissiewaar- de(n)kan/kunnenookwordengebruiktvooreen beoordelingvoorafvandeblootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). Trilling Devolgendetabeltoontdetrillingstotaalwaarde(triaxi- alevectorsom)zoalsvastgesteldconformdetoepasse- lijkenorm:38 NEDERLANDS Toepassing Trilling-semissieOnzeker-heid (K)Toepasse-lijke norm / Testvoor-waardenHamerboreninbeton(a

7,0m/s 1,5m/s EN62841-2-6 OPMERKING:Detotaletrillingswaarde(n)is/zijn gemetenvolgenseenstandaardtestmethodeenkan/ kunnenwordengebruiktomditgereedschaptever- gelijkenmetanderegereedschappen. OPMERKING: De opgegeven totale trillingswaar- de(n)kan/kunnenookwordengebruiktvooreen beoordelingvoorafvandeblootstelling. WAARSCHUWING: De trillingsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). Verklaringen van conformiteit Alleen voor Europese landen Deverklaringenvanconformiteitzijnbijgevoegdin BijlageAbijdezegebruiksaanwijzing. VEILIGHEIDSWAAR- SCHUWINGEN Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING Lees alle veiligheidswaar- schuwingen, instructies, afbeeldingen en techni- sche gegevens die bij dit elektrisch gereedschap worden geleverd.Alsnietalleonderstaandeinstructies worden opgevolgd, kan dat leiden tot een elektrische schok,branden/ofernstigletsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term "elektrisch gereedschap" in de veiligheidsvoor- schriften duidt op gereedschappen die op stroom van hetlichtnetwerken(metsnoer)ofgereedschappenmet eenaccu(snoerloos). VEILIGHEIDSWAARSCHUWINGEN

VOOR EEN ACCUBOORHAMER

Veiligheidsinstructies voor alle werkzaamheden

1. Draag gehoorbescherming. Blootstelling aan het

lawaai kan uw gehoor aantasten.

2. Gebruik hulphandgreep (hulphandgrepen),

indien bij het gereedschap geleverd. Verliezen van de macht over het gereedschap kan letsel veroorzaken.

3. Houd het elektrisch gereedschap alleen vast

aan de geïsoleerde handgrepen wanneer de kans bestaat dat het accessoire in aanraking komt met verborgen bedrading. Wanneer het accessoire in aanraking komt met onder spanning staande draden, zullen de niet-geïsoleerde meta- len delen van het gereedschap onder spanning komentestaanzodatdegebruikereenelektrische schokkankrijgen. Veiligheidsinstructies bij gebruik van lange boor- bits in boorhamers

1. Begin altijd te boren op een laag toerental en

terwijl de punt van het bit contact maakt met het werkstuk.Opeenhogertoerentalzalhetbit waarschijnlijkverbuigenalshetvrijronddraait zonder contact met het werkstuk, waardoor per- soonlijkletselkanontstaan.

2. Oefen alleen druk uit in een rechte lijn met het

bit en oefen geen buitensporige druk uit. Bits kunnenverbuigen,waardoorzekunnenbrekenof udecontrolekuntverliezen,metpersoonlijkletsel tot gevolg. Aanvullende veiligheidsvoorschriften

1. Draag een helm (veiligheidshelm), veiligheids-

bril en/of spatscherm. Een gewone bril of een zonnebril is GEEN veiligheidsbril. Het wordt tevens sterk aanbevolen een stofmasker en dik gevoerde handschoenen te dragen.

2. Controleer of het bit stevig op zijn plaats zit

voordat u het gereedschap gebruikt.

3. Bij normale bediening behoort het gereed-

schap te trillen. De schroeven kunnen gemak- kelijk losraken, waardoor een defect of onge- val kan ontstaan. Controleer of de schroeven goed zijn aangedraaid, alvorens het gereed- schap te gebruiken.

4. In koude weersomstandigheden of wanneer

het gereedschap gedurende een lange tijd niet is gebruikt, laat u het gereedschap eerst opwarmen door het onbelast te laten werken. Hierdoor zal de smering worden verbeterd. Zonder degelijk opwarmen, zal de hamerwer- king moeilijk zijn.

5. Zorg ook altijd dat u stevig op een solide

bodem staat. Let bij het werken op hoge plaatsen op dat er zich niemand recht onder u bevindt.

6. Houd het gereedschap stevig met beide han-

7. Houd uw handen uit de buurt van bewegende

8. Laat het gereedschap niet draaiend achter.

Schakel het gereedschap alleen in wanneer u39 NEDERLANDS het stevig vasthoudt.

9. Richt het gereedschap niet op iemand in

de buurt terwijl het is ingeschakeld. Het bit zou eruit kunnen vliegen en iemand ernstig verwonden.

10. Raak het bit, onderdelen in de buurt van het bit

en het werkstuk niet onmiddellijk na gebruik aan. Zij kunnen bijzonder heet zijn en brand- wonden op uw huid veroorzaken.

11. Bepaalde materialen kunnen giftige chemica-

liën bevatten. Vermijd contact met uw huid en zorg dat u geen stof inademt. Volg de veilig- heidsvoorschriften van de fabrikant van het materiaal.

12. Zorg er altijd voor dat het gereedschap is

uitgeschakeld en de accu en bit zijn verwijderd voordat u het gereedschap aan een andere persoon overhandigt.

13. Verzeker u er vóór aanvang van de werkzaam-

heden van dat er geen voorwerpen, zoals elektriciteits-, gas- en waterleidingen, begra- ven liggen in het werkgebied.Anderskande boor/beiteldezeraken,waardooreenelektrische schok, een lekstroom of een gaslek kan ontstaan.

14. Laat het gereedschap niet onnodig onbelast

draaien. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betre󰀨ende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstig letsel. Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.

2. Haal de accu niet uit elkaar en saboteer hem

niet.Ditkanleidentotbrand,buitensporigehitte of een explosie.

3. Als de gebruikstijd van een opgeladen accu

aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brand- wonden en zelfs een ontplo󰀩ng veroorzaken.

4. Als elektrolyt in uw ogen is terechtgeko-

men, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brand- wonden, en zelfs defecten.

6. Bewaar en gebruik het gereedschap en de

accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu nooit in het vuur, ook niet wan-

neer hij zwaar beschadigd of volledig versleten is. De accu kan ontplo󰀨en in het vuur.

8. Laat de accu niet vallen, sla er geen spijker in,

snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp.Dergelijkehande- lingenkunnenleidentotbrand,buitensporigehitte of een explosie.

9. Gebruik nooit een beschadigde accu.

10. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke sto󰀨en. Voorcommercieeltransportendergelijkedoor derden en transporteurs moeten speciale vereis- ten ten aanzien van verpakking en etikettering worden nageleefd. Alsvoorbereidingvanhetartikeldatwordt getransporteerdishetnoodzakelijkeenexpertop hetgebiedvangevaarlijkesto󰀨enteraadplegen. Houdutevensaanmogelijkstrengerenationale regelgeving. Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig wordenverpaktdatdezenietkanbewegeninde verpakking.

11. Wanneer u de accu wilt weggooien, verwijdert

u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.

12. Gebruik de accu’s uitsluitend met de gereed-

schappen die door Makita zijn aanbevolen.Als deaccu’swordenaangebrachtinniet-compatibele gereedschappen,kandatleidentotbrand,bui- tensporige warmteontwikkeling, een explosie of lekkagevanelektrolyt.

13. Als u het gereedschap gedurende een lange

tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.

14. Tijdens en na gebruik, kan de accu heet wor-

den waardoor brandwonden of koude brand- wonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.

15. Raak de aansluitpunten van het gereedschap

niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken.

16. Zorg ervoor dat geen steenslag, stof of grond

vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kanoververhitting,brand,eenbarsteneenstoring in het gereedschap of de accu ontstaan waar- doorbrandwondenofpersoonlijkletselkunnen ontstaan.

17. Behalve indien gebruik van het gereedschap

is toegestaan in de buurt van hoogspannings- leidingen, mag u de accu niet gebruiken in40 NEDERLANDS de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.

18. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makita accu’s.Hetgebruikvanniet-origineleaccu’s,of accu’sdiezijngewijzigd,kanertoeleidendatdeaccu ontploftenbrand,persoonlijkletselenschadeveroor- zaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita. Tips voor een maximale levens- duur van de accu

1. Laad de accu op voordat hij volledig ontladen

is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit

opnieuw op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstempera-

tuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden.

4. Als de accu niet wordt gebruikt, verwijdert u

hem vanaf het gereedschap of de lader.

FUNCTIES LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren. De accu aanbrengen en verwijderen LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert. LET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu.Alsuhetgereedschapendeaccuniet stevig vasthoudt, kunnen deze uit uw handen glippen enhetgereedschapofdeaccubeschadigen,ofkan persoonlijkletselwordenveroorzaakt. ►Fig.1: 1. Rood deel 2.Knop3.Accu Omdeaccuteverwijderenverschuiftudeknopaande voorkantvandeaccuenschuiftutegelijkertijddeaccu uit het gereedschap. Omdeaccuaantebrengenlijntudelipopdeaccuuit metdegroefindebehuizingenduwtudeaccuopzijn plaats.Steekdeaccuzovermogelijkinhetgereed- schap tot u een klikgeluid hoort. Wanneer het rode deel zichtbaaris,zoalsaangegevenindeafbeelding,isde accu niet geheel vergrendeld. LET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is.Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden. LET OP: Breng de accu niet met kracht aan. Alsdeaccunietgemakkelijkinhetgereedschap kan worden geschoven, wordt deze niet goed aangebracht. Accubeveiligingssysteem Hetgereedschapisuitgerustmeteenaccubeveiligings- systeem.Ditsysteemsluitautomatischdevoeding naar de motor af om de levensduur van de accu te verlengen. Hetgereedschapkantijdensgebruikautomatischstop- penwanneerhetgereedschapen/ofdeaccuaanéén vandevolgendeomstandighedenwordtblootgesteld: Overbelasting: Alshetgereedschapwordtgebruiktopeenmanierdie eenabnormaalhogestroomsterktevergt. Schakel in dat geval het gereedschap uit en stopt u met detoepassingwaardoorhetgereedschapoverbelast raakte. Schakel vervolgens het gereedschap in om het weer te starten. Alshetgereedschapnietstart,kandeaccuoververhit zijn.Indiesituatielaatudeaccueerstafkoelenvoordat u het gereedschap opnieuw inschakelt. Onvoldoende accuspanning: De resterende accucapaciteit is te laag en het gereed- schapstartniet.Alsuhetgereedschapinschakelt, draait de motor wel maar stopt kort daarna. In dat geval verwijdertudeaccuenlaadtudieopnieuwop. De resterende acculading controleren Alleen voor accu’s met indicatorlampjes ►Fig.2: 1.Indicatorlampjes2. Testknop Druk op de testknop op de accu om de resterende acculadingtezien.Deindicatorlampjesbrandengedu- rende enkele seconden. Indicatielampjes ResterendecapaciteitBrandt Uit75%tot100%50%tot75%25%tot50%0%tot25% OPMERKING:Afhankelijkvandegebruiksomstan- digheden en de omgevingstemperatuur, is het moge- lijkdatdeaangegevenacculadingverschiltvande werkelijkeacculading.41 NEDERLANDS De trekkerschakelaar gebruiken WAARSCHUWING: Alvorens de accu in het gereedschap te plaatsen, moet u altijd controle- ren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand “OFF”. ►Fig.3: 1. Trekkerschakelaar Omhetgereedschaptestarten,knijptugewoonde trekkerschakelaar in. Hoe harder u de trekkerscha- kelaarinknijpt,hoesnellerhetgereedschapdraait. Laat de trekkerschakelaar los om het gereedschap te stoppen. De lamp op de voorkant gebruiken ►Fig.4: 1. Trekkerschakelaar 2. Lamp LET OP: Kijk niet direct in het lamplicht of in de lichtbron. Knijpdetrekkerschakelaarinomdelampinteschake- len.Delampblijftbrandenzolangdetrekkerschakelaar wordt ingeknepen. Ongeveer 10 seconden nadat u de trekkerschakelaarhebtlosgelaten,gaatdelampuit. OPMERKING:Gebruikeendrogedoekomvuilvan de lens van de lamp af te vegen. Wees voorzichtig datudelensvandelampnietbekrastomdatdande verlichting minder wordt. De omkeerschakelaar bedienen ►Fig.5: 1. Omkeerschakelaar LET OP: Controleer altijd de draairichting alvorens het gereedschap te starten. LET OP: Verander de stand van de omkeer- schakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen.Alsudedraairichting verandertterwijlhetgereedschapnogdraait,kanhet gereedschapbeschadigdraken. LET OP: Zet de omkeerschakelaar altijd in de neutrale stand wanneer u het gereedschap niet gebruikt. Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerscha- kelaarinvanafkantAvoordedraairichtingrechtsom,of vanaf kant B voor de draairichting linksom. Wanneer de omkeerschakelaar in de neutrale stand staat, kan de trekkerschakelaar niet worden ingeknepen. De werkingsfunctie kiezen KENNISGEVING: Draai de werkingsfunctiekeu- zeknop niet terwijl het gereedschap draait. Het gereedschapzalhierdoorwordenbeschadigd. KENNISGEVING: Om snelle slijtage van het werkingsfunctiekeuzemechanisme te voorkomen, zorgt u ervoor dat de werkingsfunctiekeuzeknop altijd precies in een van de werkingsfunctiestan- den staat. Hamerboren Voorhetboreninbeton,metselwerk,enz.,draaitu dewerkingsfunctiekeuzeknopnaarhetsymbool . Gebruikeenboormeteenhardmetalenpunt. ►Fig.6: 1. Werkingsfunctiekeuzeknop Alleen boren Voorhetboreninhout,metaalofkunststofmaterialen, draaitudewerkingsfunctiekeuzeknopnaarhetsym- bool .Gebruikeenspiraalboorofhoutboor. ►Fig.7: 1. Werkingsfunctiekeuzeknop MONTAGE LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren. Zijhandgreep (extra handgreep) LET OP: Gebruik altijd de zijhandgreep om veilig te kunnen werken. LET OP: Na het aanbrengen of afstellen van de zijhandgreep, controleert u of de zijhandgreep stevig is vastgezet. Brengdezijhandgreepzodanigaandatdegroeven op de greep om de uitsteeksels op de schacht van het gereedschap vallen. Draai de greep rechtsom om hem tebevestigen.Degreepkanonderdegewenstehoek worden vastgezet. ►Fig.8: 1.Zijhandgreep Smeren Smeerhetuiteindevandeschachtvandeboorvooraf inmeteenbeetjevet(ong.0,5tot1gram). Meteeningevetteboorkopzalhetgereedschapbeter werken en langer meegaan. De boor aanbrengen en verwijderen Reinighetuiteindevandeschachtvandebooren smeerhetmetvetvoordatudebooraanbrengt. ►Fig.9: 1. Uiteinde van de schacht 2. Smeren Brengdebooraaninhetgereedschap.Draaideboor enduwhemnaarbinnentothijvergrendelt. Controleernahetaanbrengenvandebooraltijdofde boorsteviginhetgereedschapisbevestigddoorte proberenhemeruittetrekken. ►Fig.10: 1. Boor Omdeboorteverwijderen,trektudeboorkopmof helemaalomlaagentrektudebooreruit. ►Fig.11: 1. Boor 2. Boorkopmof42 NEDERLANDS Dieptemaat Dedieptemaatisnuttigvoorhetborenvangatenvan gelijkediepte.Maakdezijhandgreeplosensteekde dieptemaatinhetgatindebasisvandezijhandgreep. Stel de dieptemaat af op de gewenste diepte en zet de zijhandgreepvast. ►Fig.12: 1. Gat 2. Dieptemaat OPMERKING:Zorgervoordatdedieptemaatniet tegendebehuizingvanhetgereedschapaankomt wanneeruhemaanbrengt. Stofvanger Optioneel accessoire Gebruikdestofvangeromtevoorkomendatstofop het gereedschap en op uzelf terechtkomt wanneer u bovenuwhoofdboort.Bevestigdestofvangeraanhet bitzoalsaangegevenindeafbeelding.Dediametervan debitswaaraandestofvangerkanwordenbevestigdis als volgt. Model Bitdiameter Stofvanger 5 6 mm - 14,5 mm Stofvanger 9 12 mm - 16 mm ►Fig.13: 1. Stofvanger Stofvangerset Optioneel accessoire De stofvangerset aanbrengen KENNISGEVING: Als u de stofvangerset hebt aangeschaft als een optioneel accessoire, kan de standaard zijhandgreep niet worden gebruikt terwijl de stofvangerset op het gereedschap is aangebracht. Wanneer de stofvangerset moet wordenaangebrachtophetgereedschap,verwijdert ueerstdehandgreepvanafdestandaardzijhand- greepenbevestigtuhemvervolgensopdeoptionele handgreepvoetset. ►Fig.14: 1. Bout 2. Handgreep 3. Optionele handgreepvoetset KENNISGEVING: Gebruik de stofvangerset niet bij het boren in metaal of soortgelijke materialen. Destofvangersetkandanwordenbeschadigddoor de hitte die wordt afgegeven door kleine metaaldeel- tjesofsoortgelijkedeeltjes.Brengdestofvangerset nietaanenverwijderhemnietterwijldeboornogin hetgereedschapisaangebracht.Destofvangerset kandanwordenbeschadigdwaardoorhijstoflekt. Alvorensdestofvangersetaantebrengen,verwij- dertuhetbitvanafhetgereedschapindiendezeis aangebracht.

1. Breng de afstandshouder zodanig aan dat de

groeven in de afstandshouder om de uitsteeksels op deschachtvanhetgereedschapvallenbijhetbreder maken.Leterdaarbijopdatdeveernietloskomtuitde gleuf van de afstandshouder. ►Fig.15: 1.Afstandshouder2. Veer ►Fig.16

2. Brengdezijhandgreep(optionelehandgreepvoet-

setendehandgreepverwijderdvanafdestandaardzij- handgreep)zodanigaandatdegroefopdehandgreep past om het uitsteeksel op de afstandshouder. Draai de handgreeprechtsomomhemtebevestigen. ►Fig.17: 1.Zijhandgreep

3. Breng de stofvangerset zodanig aan dat de klau-

wen van de stofvanger in de gleuven van de afstands- houder vallen. ►Fig.18: 1. Stofvanger 2.Klauwen OPMERKING:Alsueenstofzuigeraansluitopde stofvangerset,verwijdertudestofdopvoordatuhem aansluit. ►Fig.19: 1. Stofdop Het boorbit verwijderen Omdeboorteverwijderen,trektudeboorkopmof helemaalomlaagentrektudebooreruit. ►Fig.20: 1. Bit 2. Boorkopmof De stofvangerset verwijderen Omdestofvangersetteverwijderen,volgtudeonder- staande stappen.

2. Houd de voet van de stofvanger vast en trek deze

eruit. ►Fig.22: 1. Stofvanger OPMERKING:Alsdestofvangersetmoeilijkteverwij- derenis,verwijdertudeklauwenvandestofvanger één voor één door de voet van de stofvanger heen en weer te kantelen en eraan te trekken. OPMERKING:Alsdedoploskomtuitdestofvanger, brengtudezeweeraanmetdebedruktekantnaar bovengerichtzodatdegroefopdedopindebinnen- omtrekvanzijnbevestigingvalt. ►Fig.23 Haak Optioneel accessoire LET OP: Verwijder altijd eerst de accu, voor- dat u het gereedschap aan de haak ophangt. LET OP: Hang het gereedschap nooit op een hoge plaats of aan een mogelijk instabiel oppervlak. ►Fig.24: 1. Groef 2. Haak 3. Schroef Dehaakishandigomhetgereedschaptijdelijkaanop tehangen.Dezekanaanbeidekantenvanhetgereed- schapwordenaangebracht. Ubrengtdehaakaandoordezeineengroefinde behuizingvanhetgereedschaptestekenenvastte zettenmeteenschroef.Omteverwijderen,draaitude schroef los en haalt u hem van het gereedschap af.43 NEDERLANDS BEDIENING LET OP: Gebruik altijd de zijhandgreep (hulp- handgreep) en houd het gereedschap tijdens het gebruik stevig vast bij zowel de zijhandgreep als de hoofdhandgreep. LET OP: Zorg er altijd vóór gebruik voor dat het werkstuk stevig vast staat. OPMERKING:Alsdetemperatuurvandeacculaag is,werkthetgereedschapmogelijknietopvolledig vermogen. Warm in dat geval de accu op door het gereedschapenigetijdopnullasttoerentaltegebrui- ken zodat u het volledige vermogen van het gereed- schapweerkuntgebruiken. ►Fig.25 Gebruik als hamerboor LET OP:Ophetmomentdathetboorgatdoor- breekt,hetboorgatverstoptraaktmetschilfertjes ofmetaaldeeltjes,ofdeklopboordebewapeningin het steen raakt, wordt een plotselinge en enorme torsiekrachtuitgeoefendophetgereedschap/boorbit. Gebruik altijd de zijhandgreep (hulphandgreep) en houd het gereedschap tijdens het gebruik ste- vig vast bij zowel de zijhandgreep als de hoofd- handgreep.Alsuditnietdoet,kuntudecontrole overhetgereedschapverliezenenmogelijkernstig letsel veroorzaken. Draaidewerkingsfunctiekeuzeknopnaarhetsym- bool . Plaatsdepuntvandebooropdeplaatswaarueengat wiltborenenknijpdandetrekkerschakelaarin.Forceer hetgereedschapniet.Eenlichtedrukgeeftdebeste resultaten.Houdhetgereedschapzorgvuldigopzijn plaatsenzorgdathetnietuithetboorgatraakt. Oefennietméérdrukuitwanneerhetboorgatverstopt raaktmetschilfertjesofboorgruis.Laatdaarentegen hetgereedschap“stationair”draaienentrekdeboor gedeeltelijkteruguithetboorgat.Doorditenkelemalen teherhalen,kuntuhetboorgatgruisvrijmaken,zodatu hetnormaleborenkunthervatten. OPMERKING:Terwijlhetgereedschaponbelast wordtgebruikt,kandeboorexcentrischdraaien.Het gereedschapcentreertzichzelfautomatischtijdens hetgebruik.Ditheeftgeennadeligeinvloedopde nauwkeurigheidvanhetboren. Boren in hout of metaal LET OP: Houd het gereedschap stevig vast en let vooral goed op wanneer het boorbit door het werkstuk heen breekt.Ophetmomentdathetboor- gatdoorbreektwordteenenormewringendekracht uitgeoefendophetgereedschap/boorbit. LET OP: Een vastgelopen boorbit kan een- voudig verwijderd worden door de draairichting te veranderen met de omkeerschakelaar, om zo het boorbit eruit te draaien. Houd het gereedschap daarbij wel stevig vast, want er is kans op een plotselinge terugslag. LET OP: Zet het werkstuk altijd vast in een bankschroef of soortgelijke klemvoorziening. KENNISGEVING: Gebruik nooit “Hamerboren” wanneer de adapterboorkop op het gereedschap is aangebracht.Deadapterboorkopkanworden beschadigd. Bovendienzaldeadapterboorkoploskomenwan- neer de draairichting van het gereedschap wordt omgekeerd. KENNISGEVING: Het boren zal niet sneller verlopen als u hard op het gereedschap drukt. In feitezaldergelijkharddrukkenalleenmaarleidentot beschadigingvanhetboorbit,lagereprestatiesvan het gereedschap en een kortere levensduur van het gereedschap. Draaidewerkingsfunctiekeuzeknopnaarhetsym- bool . Bevestigdeboorkopadapteraaneensleutelloze boorkopwaaropeenschroefmaat1/2″-20kanworden aangebracht,enbrengdezedaarnaaanophetgereed- schap.Voorhetaanbrengenervanraadpleegtuhet tekstdeel“Hetboorbitaanbrengenofverwijderen”. ►Fig.26: 1. Boorkopmontage 2. Boorkopadapter Luchtblazer Optioneel accessoire Nadathetgatgeboordis,gebruiktudeluchtblazerom hetstofuithetgatteblazen. ►Fig.27 ONDERHOUD LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. OmdeVEILIGHEIDenBETROUWBAARHEIDvan het gereedschap te handhaven, dienen alle reparaties, onderhoudofafstellingentewordenuitgevoerdbijeen erkendMakita-servicecentrumofdeMakita-fabriek,en44 NEDERLANDS altijdmetgebruikvanMakita-vervangingsonderdelen. OPTIONELE ACCESSOIRES LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven.Bijgebruikvanandereaccessoiresof hulpstukkenbestaathetgevaarvanpersoonlijkelet- sel.Gebruikdeaccessoiresofhulpstukkenuitsluitend voorhunbestemdedoel. Wenstumeerbijzonderhedenoverdezeacces- soires,neemdancontactopmethetplaatselijke Makita-servicecentrum.
