KULLANIM KILAVUZU HR140DSAJ MAKITA

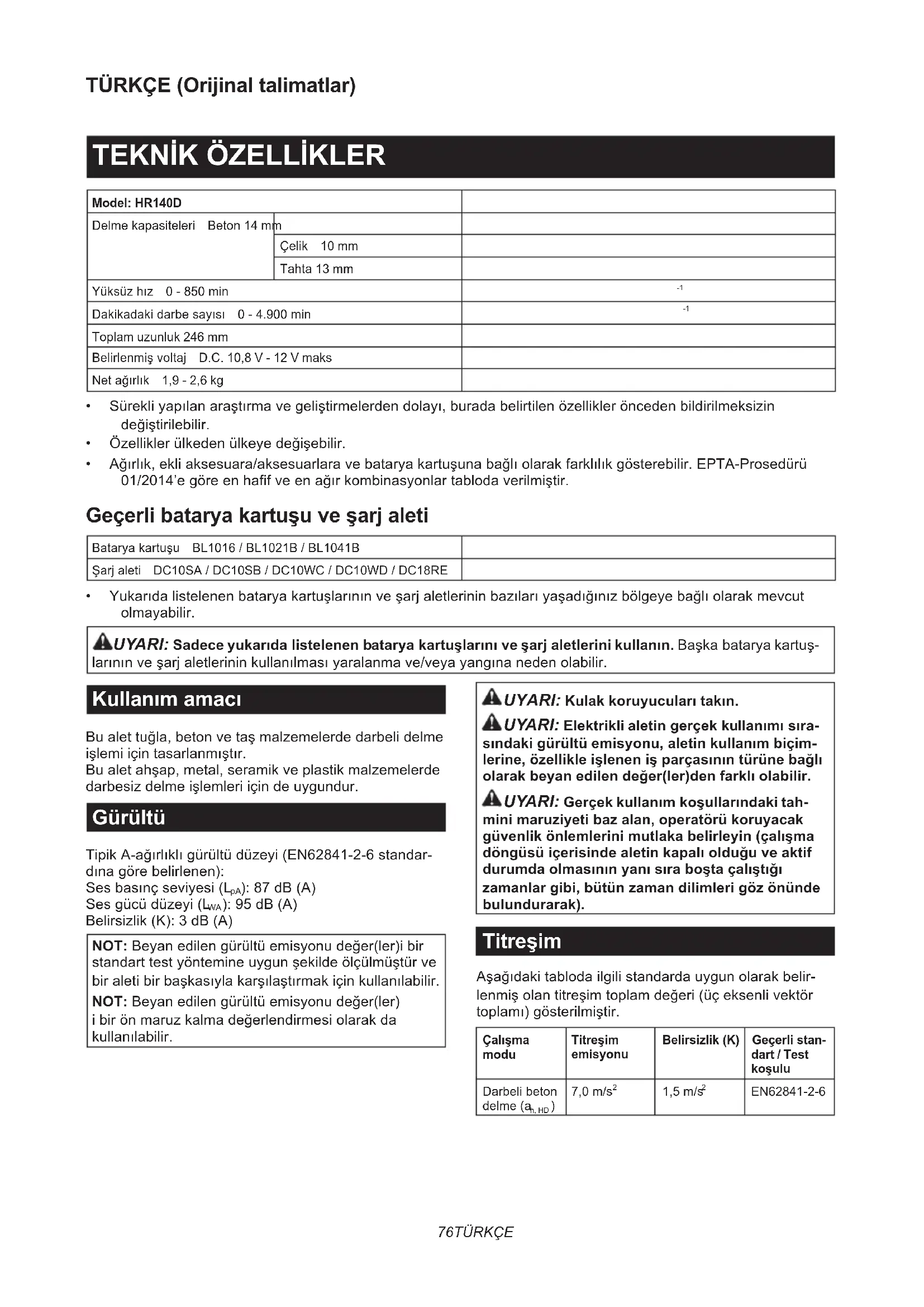

Model: HR140D Delmekapasiteleri Beton 14 mm Çelik 10 mm Tahta 13 mm Yüksüzhız 0-850min

Dakikadakidarbesayısı 0-4.900min

Toplam uzunluk 246 mm Belirlenmişvoltaj D.C. 10,8 V - 12 V maks Netağırlık 1,9 - 2,6 kg

• Sürekliyapılanaraştırmavegeliştirmelerdendolayı,buradabelirtilenözellikleröncedenbildirilmeksizin değiştirilebilir.

• Özelliklerülkedenülkeyedeğişebilir.

• Ağırlık,ekliaksesuara/aksesuarlaravebataryakartuşunabağlıolarakfarklılıkgösterebilir.EPTA-Prosedürü 01/2014’egöreenhafifveenağırkombinasyonlartablodaverilmiştir. Geçerli batarya kartuşu ve şarj aleti Bataryakartuşu BL1016/BL1021B/BL1041B Şarjaleti DC10SA/DC10SB/DC10WC/DC10WD/DC18RE

• Yukarıdalistelenenbataryakartuşlarınınveşarjaletlerininbazılarıyaşadığınızbölgeyebağlıolarakmevcut olmayabilir. UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın.Başkabataryakartuş- larınınveşarjaletlerininkullanılmasıyaralanmave/veyayangınanedenolabilir. Kullanım amacı Bualettuğla,betonvetaşmalzemelerdedarbelidelme işlemiiçintasarlanmıştır. Bualetahşap,metal,seramikveplastikmalzemelerde darbesizdelmeişlemleriiçindeuygundur. Gürültü TipikA-ağırlıklıgürültüdüzeyi(EN62841-2-6standar- dınagörebelirlenen): Sesbasınçseviyesi(L

):87dB(A) Sesgücüdüzeyi(L

):95dB(A) Belirsizlik(K):3dB(A) NOT:Beyanedilengürültüemisyonudeğer(ler)ibir standarttestyöntemineuygunşekildeölçülmüştürve biraletibirbaşkasıylakarşılaştırmakiçinkullanılabilir. NOT:Beyanedilengürültüemisyonudeğer(ler) ibirönmaruzkalmadeğerlendirmesiolarakda kullanılabilir. UYARI: Kulak koruyucuları takın. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki gürültü emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Titreşim Aşağıdakitablodailgilistandardauygunolarakbelir- lenmişolantitreşimtoplamdeğeri(üçeksenlivektör toplamı)gösterilmiştir. Çalışma modu Titreşim emisyonu Belirsizlik (K) Geçerli stan- dart / Test koşulu Darbelibeton delme(a h, HD

NOT:Beyanedilentitreşimtoplamdeğer(ler)ibir standarttestyöntemineuygunşekildeölçülmüştürve biraletibirbaşkasıylakarşılaştırmakiçinkullanılabilir. NOT:Beyanedilentitreşimtoplamdeğer(ler)ibirön maruzkalmadeğerlendirmesiolarakdakullanılabilir. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Uygunluk Beyanları Sadece Avrupa ülkeleri için UygunlukbeyanlarıbukullanmakılavuzunaEkAolarak eklenmiştir.

Genel elektrikli alet güvenliği uyarıları UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun.Aşağıdalistelenentali- matlarınherhangibirineuyulmamasıelektrikçarpması, yangınve/veyaciddiyaralanmailesonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Uyarılardaki“elektriklialet”terimiileyaprizdençalışan (kordonlu)elektriklialetinizyadakendiaküsüileçalı- şan(kordonsuz)elektriklialetinizkastedilmektedir. AKÜLÜ KIRICI DELİCİ İLE İLGİLİ

Tüm işlemler için güvenlik talimatları

1. Kulak koruyucuları takın.Gürültüyemaruz

kalmakişitmekaybınanedenolabilir.

2. Aletle birlikte sağlanmışsa yardımcı tutamağı/

tutamakları kullanın.Kontrolkaybıyaralanmaya nedenolabilir.

3. Kesici aksesuarın görünmeyen kablolara

temas etme olasılığı bulunan yerlerde çalışır- ken elektrikli aleti yalıtımlı kavrama yüzeyle- rinden tutun.Kesiciaksesuarın“akımlı”birtelle temasetmesielektriklialetinyalıtımsızmetal kısımlarını“akımlı”halegetirebilirvekullanıcıyı elektrikçarpmasınamaruzbırakabilir. Kırıcı delicilerle uzun matkap uçları kullanırken güvenlik talimatları

1. Her zaman düşük devirde ve uç, iş parçasına

temas edecek şekilde delmeye başlayın. Yüksekdevirlerde,işparçasınadokunmadan serbestdönmesineizinverilirseucunbükülmesi muhtemelolupyaralanmayanedenolabilir.

2. Sadece uç ile aynı hatta baskı uygulayın ve

fazla baskı uygulamayın.Uçlarbükülerekkırılma veyakontrolkaybınanedenolmaksuretiyleyara- lanmayayolaçabilir. Ek güvenlik uyarıları

1. Sert bir başlık (emniyet kaskı), koruyucu göz-

lük ve/veya yüz siperi kullanın. Normal göz- lükler veya güneş gözlükleri koruyucu gözlük DEĞİLDİR. Ayrıca bir toz maskesi ve kalın eldivenler giymeniz de önerilir.

2. Çalışmaya başlamadan önce ucun yerine sağ-

lam bir şekilde takıldığından emin olun.

3. Normal kullanımda, alet titreşim üretecek

şekilde tasarlanmıştır. Vidalar kolayca gev- şeyebilir, arızaya ya da kazaya sebep olabilir. Kullanmadan önce vidaların sıkılığını kontrol edin.

4. Soğuk havalarda ya da alet uzun bir süre kul-

lanılmamışsa, yüksük olarak bir müddet çalış- tırıp aletin ısınmasını sağlayın. Bu işlem yağın çözülmesini sağlar. Uygun bir şekilde ısıtılma- dığında, kırma işleminde zorluk görülür.

5. Her zaman yere sağlam basın. Aleti yüksekte

kullandığınızda, altında kimsenin olmadığın- dan emin olun.

6. Aleti iki elle sıkıca tutun.

7. Ellerinizi hareketli parçalardan uzak tutun.

8. Aleti çalışır durumda bırakmayın. Aleti sadece

elinizde iken çalıştırın.

9. Kullanım sırasında aleti etraftaki herhangi

birine doğrultmayın. Uç yerinden fırlayıp ciddi yaralanmalara sebep olabilir.

10. Çalışmanız bittikten hemen sonra uca, uca

yakın kısımlara veya iş parçasına dokunma- yın; bunlar aşırı sıcak olabilir ve yanıklara yol açabilir.

11. Bazı malzemeler zehirli olabilen kimyasallar

içerirler. Toz yutmayı ve cilt temasını önlemek için tedbir alın. Malzeme sağlayıcısının güven- lik bilgilerine uyun.

12. Aleti başka bir kişiye vermeden önce mutlaka

aletin kapalı olduğundan ve batarya kartuşu ile ucun çıkarıldığından emin olun.

13. Çalışma öncesinde çalışma alanında elekt-

rik borusu, su borusu veya gaz borusu gibi gömülü nesneler olmadığından emin olun.Aksi takdirdematkapucu/keskibunlaradokunarak elektrikçarpmasına,elektrikkaçağınaveyagaz sızıntısınanedenolabilir.

14. Aleti gereksiz yere yüksüz çalıştırmayın.

BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken (defalarca kulla- nınca kazanılan) rahatlık ve tanıdıklık duygusu- nun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara- lanmaya neden olabilir.78 TÜRKÇE Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-

matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

2. Batarya kartuşunu parçalarına ayırmayın veya

kurcalamayın.Yangın,aşırıısıveyapatlamaya nedenolabilir.

3. Çalışma süresi aşırı derecede kısalmışsa kul-

lanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısın- maya, olası yanıklara hatta bataryanın bozul- masına yol açabilir.

6. Aleti ve batarya kartuşunu sıcaklığın 50°C ya

da daha yükseğe ulaştığı yerlerde saklamayın ve kullanmayın.

7. Aşırı derecede hasar görmüş ya da tamamen

kullanılamaz durumda olsa bile batarya kartu- şunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.

8. Batarya kartuşunu çivilemeyin, kesmeyin,

ezmeyin, fırlatmayın, düşürmeyin ya da batarya kartuşuna sert bir nesne ile vurmayın. Bueylemleryangın,aşırıısıveyapatlamaya nedenolabilir.

9. Hasarlı bataryayı kullanmayın.

10. Aletin içerdiği lityum-iyon bataryalar Tehlikeli

Eşyalar Yönetmeliğinin gereksinimlerine tabi- dir. Ticarinakliyeişlemleriiçin,örneğinüçüncütaraf- lar,nakliyeacenteleritarafındanyapılannakliye- lerde,paketlemeveetiketlemegereksinimlerine uyulmalıdır. Nakliyesiyapılacakürününhazırlanmasıiçin, tehlikelimaddelerkonusundauzmanbirkişiye danışın.Lütfenmuhtemelendahaayrıntılıolan ulusalyönetmelikleredeuyun. Açıkkontaklarıbantlayınyadamaskeleyinve bataryayıpaketiniçindehareketetmeyecek şekildepaketleyin.

11. Batarya kartuşunu bertaraf ederken aletten

çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.

12. Bataryaları sadece Makita tarafından belirtilen

ürünlerle kullanın.Bataryalarınuyumsuzürün- leretakılması;yangın,aşırıısınma,patlamayada elektrolitsızıntısınanedenolabilir.

13. Alet uzun süre kullanılmayacaksa batarya

aletten çıkarılmalıdır.

14. Kullanma sırasında ve sonrasında batarya

kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuş- ları ile işlem yaparken dikkat edin.

15. Yanıklara neden olabilecek kadar sıcak olabi-

leceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.

16. Batarya kartuşunun terminallerine, deliklerine

ve kanallarına mıcır, toz veya toprak girmesine izin vermeyin.Aletinveyabataryakartuşunun ısınmasına,alevalmasına,patlamasınavearıza- lanmasınanedenolarakyanıklaraveyayaralan- mayayolaçabilir.

17. Alet yüksek gerilim elektrik güç hatları yakı-

nında kullanımı desteklemediği sürece batarya kartuşunu yüksek gerilim elektrik güç hatları- nın yakınında kullanmayın.Aletinveyabatarya kartuşununarızalanmasınaveyabozulmasına nedenolabilir.

18. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA

EDİNİZ. DİKKAT: Sadece orijinal Makita bataryalarını kullanın.OrijinalolmayanMakitabataryalarıyada üzerinedeğişiklikyapılmışbataryalarınkullanımı bataryanınpatlamasınavesonuçolarakyangın, kişiselyaralanmavehasaranedenolabilir.Ayrıca MakitaaletiveşarjaletininMakitatarafındansunulan garantisidegeçersizolur. Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce

şarj edin. Aletin gücünün zayıamaya başladı- ğını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.

2. Tam dolu bir batarya kartuşunu asla yeniden

şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.

3. Batarya kartuşunu 10 °C - 40 °C oda sıcaklı-

ğında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.

4. Batarya kartuşunu kullanmıyorken aletten

veya şarj aletinden çıkarın.

DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun.79 TÜRKÇE Batarya kartuşunun takılması ve çıkarılması DİKKAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın. DİKKAT: Batarya kartuşunu takarken veya çıkarırken aleti ve batarya kartuşunu sıkıca tutun. Aletinvebataryakartuşununsıkıcatutulmamasıbun- larındüşürülmesinesebepolabilirvealetvebatarya kartuşununzarargörmesineyadaciddiyaralanma- sınayolaçabilir. ►Şek.1: 1.Kırmızıgösterge2.Düğme3.Batarya kartuşu Bataryakartuşunuçıkarmakiçin,kartuşunöntarafın- dakidüğmeyikaydırarakkartuşualettençıkarın. Bataryakartuşunutakmakiçin,bataryakartuşuüzerin- dekidiliyuvanınoluğuilehizalayınvekartuşuyerine oturtun.Kartuşu,küçükbirtıksesiileyerinesabitlenene deksonunakadarittirin.Şekildegösterildiğigibikırmızı göstergeyigörebiliyorsanıztamolarakkilitlenmemiş demektir. DİKKAT: Batarya kartuşunu daima kırmızı gösterge görünmeyecek şekilde tam olarak takın. Yerinetamoturmazsa,alettenyanlışlıkladüşebilir, sizinyadaçevrenizdekikişilerinyaralanmasına nedenolabilir. DİKKAT: Batarya kartuşunu zorlayarak takma- yın.Kartuşkolaybirşekildekaymıyorsadoğruyerleş- tirilmemişdemektir. Batarya koruma sistemi Bualetbirbataryakorumasistemiiledonatılmıştır.Bu sistemmotoragidengücüotomatikolarakkeserekuzun bataryaömrüsağlar. Aletve/veyabataryaiçinaşağıdakidurumlardanbirisöz konusuolduğundaaletinişleyişiotomatikolarakdurur: Aşırı yüklenme: Alet,anormalderecedeyüksekakımçekmesineneden olacakşekildekullanılmaktadır. Budurumda,aletikapatınvealetinaşırıyüklenmesine nedenolanuygulamayıdurdurun.Dahasonraaleti yenidenbaşlamasıiçinçalıştırın. Aletçalışmayabaşlamazsa,bataryaaşırıısınmış demektir.Budurumda,aletiyenidençalıştırmadanönce bataryanınsoğumasınıbekleyin. Düşük batarya voltajı: Kalanbataryakapasitesiçokdüşüktürvealetçalış- maz.Aletiçalıştırırsanız,motortekrarçalışırfakatkısa zamansonradurur.Budurumsözkonusuysa,bataryayı çıkarıpşarjedin. Kalan batarya kapasitesinin gösterilmesi Sadece göstergeli batarya kartuşları için ►Şek.2: 1.Göstergelambaları2.Kontroldüğmesi Kalanbataryakapasitesinigöstermesiiçinbatarya kartuşuüzerindekikontroldüğmesinebasın.Gösterge lambalarıbirkaçsaniyeyanar. Gösterge lambaları Kalan kapasite Yanıyor Kapalı %75ila%100 %50ila%75 %25ila%50 %0ila%25 NOT:Kullanımkoşullarınaveortamsıcaklığınabağlı olarak,gösterilendeğergerçekkapasitedenbiraz farklılıkgösterebilir. Anahtar işlemi UYARI: Batarya kartuşunu alete takmadan önce anahtar tetiğin doğru çalıştığından ve bıra- kıldığında “OFF” (kapalı) konumuna döndüğün- den emin olun. ►Şek.3: 1.Anahtartetik Aletiçalıştırmakiçin,sadeceanahtartetiğiçekin.Aletin çalışmahızıanahtartetiküstünedahafazlabaskı yapılarakarttırılır.Durdurmakiçinanahtartetiğiserbest bırakın. Ön lambanın yakılması ►Şek.4: 1.Anahtartetik2.Lamba DİKKAT: Işığa bakmayın ya da ışık kaynağını doğrudan görmeyin. Lambayıyakmakiçinanahtartetiğiçekin.Anahtartetik çekilirkenlambayanmayadevameder.Anahtartetik serbestbırakıldıktanyaklaşık10saniyesonralamba söner. NOT:Lambalensinitemizlemekiçinkurubirbez kullanın.Aydınlatmayıazaltacağıiçinlambalensinin çizilmemesinedikkatedin. Ters dönüş mandalı işlemi ►Şek.5: 1.Tersdönüşmandalıanahtarı DİKKAT: Kullanmadan önce dönüş yönünü daima kontrol edin. DİKKAT: Ters döndürme anahtarını sadece alet tamamen durduktan sonra kullanın.Dönüş yönününaletdurmadanöncedeğiştirilmesialete zararverebilir. DİKKAT: Aleti kullanmadığınız zaman, ters döndürme anahtarını daima nötr konumuna ayarlayın. Bualetindönüşyönünüdeğiştirmekiçinbirtersdön- dürmeanahtarıvardır.Tersdöndürmeanahtarınasaat yönündedönüşiçinAtarafındantersiyöndedönüş içinseBtarafındanbastırın. Tersdöndürmeanahtarınötrkonumundaykentetik80 TÜRKÇE anahtarçekilemez. Bir eylem modu seçme ÖNEMLİ NOT: Alet çalışırken eylem modu değiş- tirme düğmesini döndürmeyin.Aletzarargörebilir. ÖNEMLİ NOT: Mod değiştirme mekanizmasının hızlı aşınmasını önlemek için, eylem modu değiş- tirme düğmesinin eylem modu pozisyonlarından birine tam olarak döndürüldüğünden emin olun. Kırmalı dönüş Beton,taşvb.delerken,eylemmodudeğiştirmedüğ- mesini sembolünedoğrudöndürün.Karbürmatkap ucukullanın. ►Şek.6: 1.Eylemmodudeğiştirmedüğmesi Sadece dönüş Tahta,metalveyaplastikmalzemeleridelerken,eylem modudeğiştirmedüğmesini sembolünedoğru döndürün.Spiralmatkapucuveyaahşapmatkapucu kullanın. ►Şek.7: 1.Eylemmodudeğiştirmedüğmesi MONTAJ DİKKAT: Alet üzerinde herhangi bir iş yap- madan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Yan kavrama kolu (yardımcı tutamak) DİKKAT: Çalışma güvenliği için daima yan kavrama kolunu kullanın. DİKKAT: Yan kavrama kolunu takıp ayarladık- tan sonra yerine iyice sabitlendiğinden emin olun. Yankavramakoluüzerindekioluklaraletgövdesin- dekiçıkıntılarınarasınadenkgelecekşekildetakın. Kavramakolunusabitlemekiçinsaatyönündedöndü- rün.Kavramakoluistenenaçıdasabitlenebilir. ►Şek.8: 1.Yankavramakolu Gres yağı Matkapucununmilucunuöncedenküçükbirmiktar gresileyağlayın(yaklaşık0,5-1g). Mandreninyağlanmasıyumuşakbirçalışmavedaha uzunservisömrüsağlar. Matkap ucunun takılması veya çıkarılması Matkapucunutakmadanöncematkapucununmil ucunutemizleyinvegresileyağlayın. ►Şek.9: 1.Milucu2.Gresyağı Matkapucunualetetakın.Matkapucunuçeviripyerine oturanakadaritin. Matkapucunutaktıktansonraçekmeyeçalışarakmat- kapucununyerinesağlambirşekildeoturduğundan daimaeminolun. ►Şek.10: 1. Matkap ucu Matkapucunuçıkarmakiçin,mandrenkapağınıtama- menaşağıçekinvematkapucunuçekipçıkarın. ►Şek.11: 1. Matkap ucu 2.Mandrenkapağı Derinlik mastarı Derinlikmastarıeşitderinliktedeliklerdelmeyeyarar. Yankavramakolunugevşetinvederinlikmastarınıyan kavramakolundakideliğiniçineyerleştirin.Derinlik mastarınıistenilenderinliğeayarlayınveyankavrama kolunuiyicesıkıştırın. ►Şek.12: 1.Delik2.Derinlikmastarı NOT:Derinlikmastarınıtakarken,derinlikmastarının aletinanagövdesinetemasetmediğindeneminolun. Toz başlığı İsteğe bağlı aksesuarlar Tozunyereveüzerinizedökülmesiniönlemekiçin başınızdandahayukarıdakidelmeişlemlerinigerçek- leştirirkentozbaşlığınıkullanın.Tozbaşlığınışekilde gösterildiğigibiucatakın.Tozbaşlığınıntakılabileceği uçboyutlarıaşağıdaverilmiştir. Model Uççapı Tozbaşlığı5 6 mm - 14,5 mm Tozbaşlığı9 12 mm - 16 mm ►Şek.13: 1.Tozbaşlığı Toz başlığı seti İsteğe bağlı aksesuarlar Toz başlığı setinin takılması ÖNEMLİ NOT: İsteğe bağlı aksesuar olarak toz başlığı setini satın alırsanız standart yan kavrama kolu, toz başlığı seti alete takılıyken kullanılamaz. Aletetozbaşlığısetitakılıysakavramakolunustan- dartyankavramakolundançıkarınvedahasonra isteğebağlıkavramakolutabansetinetakın. ►Şek.14: 1.Cıvata2.Kavramakolu3.İsteğebağlı kavramakolutabanseti ÖNEMLİ NOT: Metal ve benzeri malzemeleri delerken toz başlığı setini kullanmayın. Bunun yapılması,küçükmetaltozlarıvebenzerimaddelerin nedenolduğuısıyüzündentozbaşlığısetinezarar verebilir.Matkapucualetetakılıikentozbaşlığısetini takmayınveyaçıkarmayın.Bununyapılmasıtoz başlığısetinezararverebilirvetozsızmasınaneden olabilir. Tozbaşlığısetinitakmadanönceucuntakılıolması durumundaucualettençıkarın.

1. Araparçayıgenişleterek,araparçaüzerindeki

oluklaraletgövdesiüzerindekiçıkıntılaraoturacak şekildetakın.Yayın,araparçanınkesikbölümünden81 TÜRKÇE çıkmamasınadikkatedin. ►Şek.15: 1.Araparça2.Yay ►Şek.16

2. Yankavramakolunu(isteğebağlıkavrama

kolutabansetivekavramakolu,standartyankav- ramakolundançıkarılmış),kavramakoluüzerindeki oluklararaparçadakiçıkıntılaraoturacakşekilde takın.Kavramakolunusabitlemekiçinsaatyönünde döndürün. ►Şek.17: 1.Yankavramakolu

3. Tozbaşlığısetini,tozbaşlığınınkıskaçlarıara

parçadakikesiklereoturacakşekildetakın. ►Şek.18: 1.Tozbaşlığı2.Kıskaçlar NOT:Tozbaşlığısetinebirelektriklisüpürgebağlıyor- sanız,bunuyapmadanöncetozkapağınıçıkarın. ►Şek.19: 1.Tozkapağı Matkap ucunun çıkarılması Matkapucunuçıkarmakiçin,mandrenkapağınıtama- menaşağıçekinvematkapucunuçekipçıkarın. ►Şek.20: 1. Uç 2.Mandrenkapağı Toz başlığı setinin çıkarılması Tozbaşlığısetiniçıkarmakiçinaşağıdakiadımları izleyin.

2. Tozbaşlığınınaltkısmınıtutunveçekerekçıkarın.

►Şek.22: 1.Tozbaşlığı NOT:Tozbaşlığısetiniçıkarmaktazorlanıyorsanız, tozbaşlığınınaltkısmınıdöndürerekveçekerektoz başlığınınkıskaçlarınıbirerbirerçıkarın. NOT:Tozbaşlığınınkapağıçıkarsa,yazılıkısmı yukarıbakacakvekapağınüzerindekiolukekparça- nınçevreleyenkısmınıniçineoturacakşekildetakın. ►Şek.23 Kanca İsteğe bağlı aksesuarlar DİKKAT: Aleti kanca ile asarken bataryayı daima çıkarın. DİKKAT: Aleti hiçbir zaman yüksek bir yere veya potansiyel olarak dengesiz bir zemine asmayın. ►Şek.24: 1. Oluk 2.Kanca3.Vida Kanca,aletingeçicibirsüreasılmasıiçinkullanışlıdır. Bukanca,aletinherikiyanınadatakılabilir. Kancayıtakmakiçin,onualetgövdesininherikiyanın- dakioluklardanbirinegeçirinvesonrabirvidailesabit- leyin.Çıkarmakiçin,vidayıgevşetinvesonradışarı çekipalın. KULLANIM DİKKAT: Çalışırken daima yan kavrama kolunu (yardımcı tutamak) kullanın ve aleti hem yan kavrama kolundan hem de anahtar kabzasın- dan sıkıca kavrayın. DİKKAT: Çalışmaya başlamadan önce iş par- çasının sabitlenmiş olduğundan daima emin olun. NOT:Bataryakartuşununsıcaklığıdüşükolduğunda, alettentamverimalınamayabilir.Budurumda,aletten tamverimalabilmekiçinaletiyüksüzolarakbirmüd- detçalıştırıpbataryakartuşunuısıtın. ►Şek.25 Darbeli matkap işleyişi DİKKAT:Delikdelmesırasındadeliktalaşlarya daparçacıklarlatıkandığıyadabetonagömülübeto- narmedemirlerineçarpıldığızaman,alet/matkapucu üstüneçokbüyükveanibirburulmakuvvetietkieder. Çalışırken daima yan kavrama kolunu (yardımcı tutamak) kullanın ve aleti hem yan kavrama kolun- dan hem de anahtar kabzasından sıkıca kavrayın. Bunuyapmazsanızaletinkontrolünükaybedebilirve ciddişekildeyaralanmayanedenolabilirsiniz. Eylemmodudeğiştirmedüğmesini sembolüne ayarlayın. Matkapucunudelmekistediğiniznoktayayerleştirinve ardındananahtartetiğiçekin.Aletizorlamayın.Eniyi sonucualmakiçinhafifbirbasınçuygulamanızyeterli- dir.Aletinkonumunukoruyunvedeliğindışınakayma- sınıönleyin. Deliktalaşyadaparçacıklardandolayıtıkanırsadaha fazlabasınçuygulamayın.Bununyerinealetirölantide çalıştırınveardındanmatkapucunukısmendelikten çıkarın.Bunubirkaçkeztekrarladığınızdadeliktemizle- nirvenormaldelmeişleminedevamedilebilir. NOT:Aletyüksüzolarakçalıştığındamatkapucunun dönüşündemerkezdensapmameydanagelebilir. Kullanımsırasındaaletotomatikolarakkonumu düzeltir.Delmeişlemininkesinliğietkilenmez. Tahta veya metal delme DİKKAT: Matkap ucu, iş parçasını delip çık- maya başladığında aleti sıkı tutun ve dikkat sarf edin.Deliğinaçılmasısırasındaalet/matkapucu üzerineçokbüyükgüçuygulanır. DİKKAT: Sıkışan bir matkap ucu, aleti ters yöne döndürerek kolayca çıkartılabilir. Fakat bu durumda aleti sıkıca tutmak gerekir, aksi halde alet darbe ile aniden elden çıkabilir. DİKKAT: İş parçalarını daima bir mengene ya da benzer sıkıştırma aygıtlarıyla sabitleyin.82 TÜRKÇE ÖNEMLİ NOT: Matkap mandreni aletin üzerine takılı olduğunda “kırmalı dönüş” özelliğini asla kullanmayın.Matkapmandrenizarargörebilir. Ayrıca,alettersdönerkenmatkapmandreniyerinden çıkar. ÖNEMLİ NOT: Alete aşırı baskı yapıldığında delme işlemi hızlanmayacaktır.Aşırıbaskımatkap ucununyıpranmasına,aletperformansınındüşme- sinevealetinkullanımömrününkısalmasınayol açacaktır. Eylemmodudeğiştirmedüğmesini sembolüne ayarlayın. Mandrenadaptörünü,1/2″-20vidamonteedilebilenbir anahtarsızmatkapmandreninetakınvedahasonra bunlaraletetakın.Takarken,“Matkapucununtakılması veyaçıkarılması”bölümünebaşvurun. ►Şek.26: 1.Matkapmandrenitertibatı2. Mandren adaptörü Toz üeme aparatı İsteğe bağlı aksesuarlar Deliğideldiktensonra,deliğiniçindekitozutemizlemek içintozüemeaparatınıkullanın. ►Şek.27 BAKIM DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartıl- mış olduğundan daima emin olun. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. AletiEMNİYETLİveÇALIŞMAYAHAZIRdurumda tutmakiçinonarımlar,başkahertürlübakımveayar- lamalardaimaMakitayedekparçalarıkullanılarak MakitayetkiliservismerkezleriveyaFabrikanınServis Merkezleritarafındanyapılmalıdır.

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanıl- mak için tavsiye edilmektedir.Herhangibaşkabir aksesuaryadaekparçakullanılmasıinsanlariçin biryaralanmariskigetirebilir.Aksesuarlarıyadaek parçalarıyalnızcabelirtilmişolankullanımamaçlarına uygunolarakkullanın. Buaksesuarlarlailgilidahafazlabilgiyeihtiyaçduyar- sanızbulunduğunuzyerdekiyetkiliMakitaservisine başvurun.
