GEBRUIKSAANWIJZING Combi 6 TRUMA

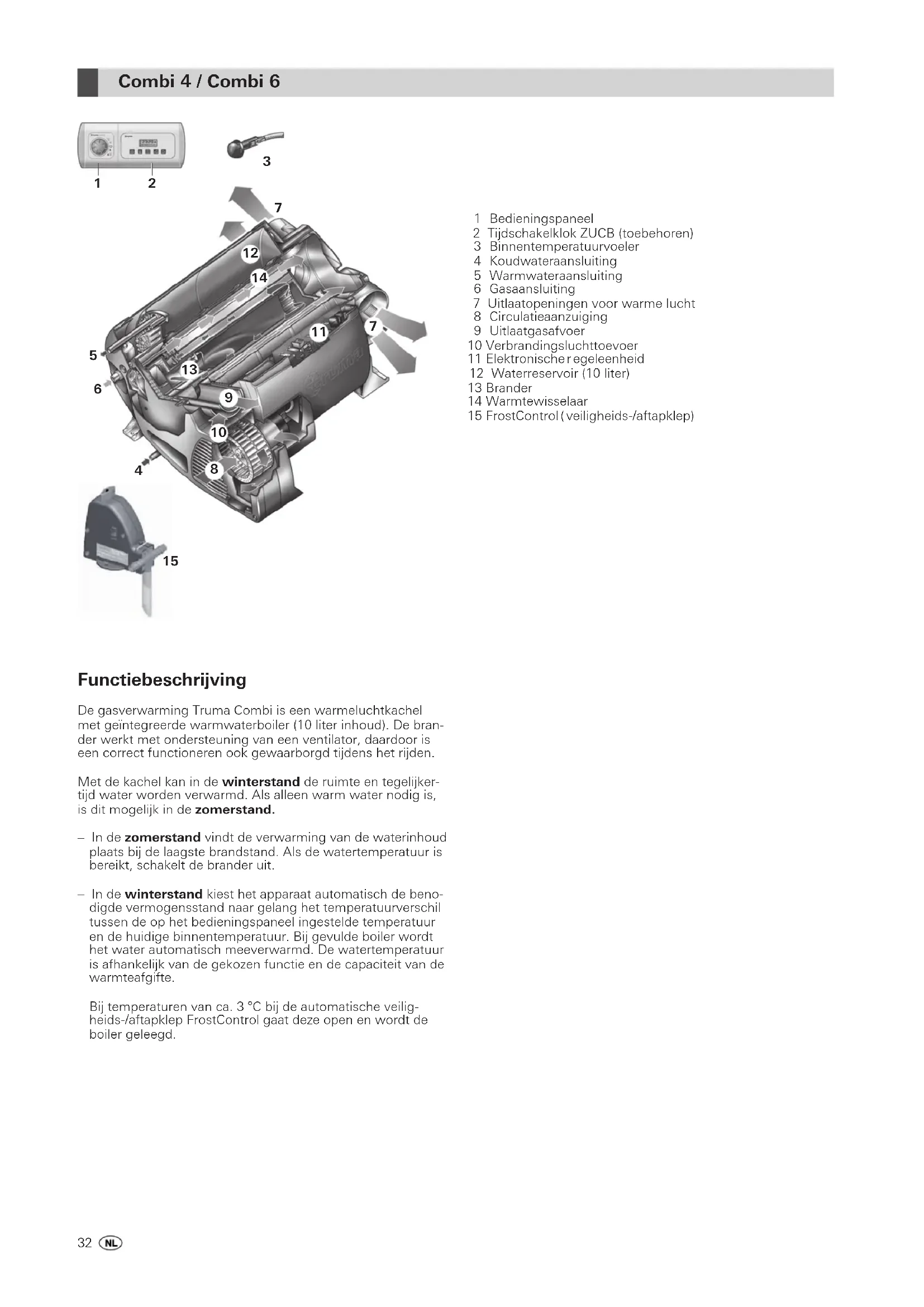

NL Gebruiksaanwijzing Pagina 32 Im vertuig meenemen!
Entleeren des Boilers
Combi 6 : e1 00 0194

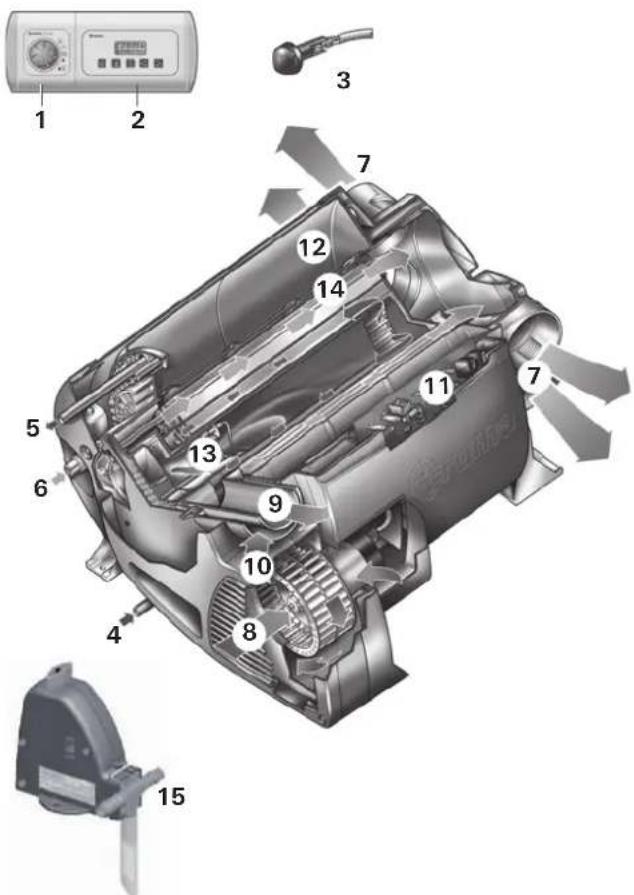

1 Bedieningspaneel
2 Tijdschakelklok ZUCB (toebehoren)
3 Binnentemperatuurvoeler
4 Koudwateraansluiting
5 Warmwateraansluiting
6 Gasaansluiting
7 Uitlaatopeningen voor warme lucht
8 Circulatieaanzuiging
9 Uitlaatgasafvoer
10 Verbrandingsluchttoevoer
11 Elektronischer egeleenheid
12 Waterreservoir (10 liter)
13 Brander
14 Warmtewisselaar
15 FrostControl(veiligheids-/aftapklep)
Functiebeschrijving
De gasverwarming Truma Combi is een warmeluchtkachel met geïntegreerde warmwaterboiler (10 liter inhoud). De brander werkt met ondersteuning van een ventilator, daardoor is een correct functioneren ook gewaarborgd tijdens het rijden.
Met de kachel kan in de winterstand de ruimte en tegelijkertijd water worden verwarmd. Als alleen warm water nodig is, is dit mogelijk in de zomerstand.
- In de zomerstand vindt de verwarming van de waterinhoud plaats bij de laagste brandstand. Als de watertemperatuur is bereikt, schakelt de brander uit.
- In de winterstand kiest het apparaat automatisch de benodigde vermogensstand naar gelang het temperatuurverschil tussen de op het bedieningspaneel ingestelde temperatuur en de huidige binnentemperatuur. Bij gevulde boiler wordt het water automatisch meeverwarmd. De watertemperatuur is afhankelijk van de gekozen functie en de capaciteit van de warmteafgifte.
Bij temperaturen van ca. 3 °C bij de automatische veiligheids-/aftapklep FrostControl gaat deze open en wordt de boiler geleegd.
Veiligheidsaanwijzingen
Voor de werking van gasregelaars, gastoestellen resp. gasinstallaties, is het gebruik van staande gasflessen waaruit gas in gasvormige toestand wordt genomen verplicht voorgeschreven. Gasflessen waaruit gas in vloeibare toestand wordt genomen (bijv. voor heftrucks) zijn voor de werking verboden, omdat zij tot beschadiging van de gasinstallatie leiden.
Bij lekken in de gasinstallatie of wanneer een gasreuk wordt waargenomen:
- alle open vlammen doven
- ramen en deuren openen
- alle snelsluitkleppen en gasflessen sluiten
- niet roken
- geen elektrische schakelaars bedienen
- de hele installatie door een vakman laten controleren!
Reparaties mogen alleen door vakbekwame monteurs worden uitgevoerd!
Garantie en claims i.v.m. aansprakelijkheid komen in onderstaande gevallen te vervallen:
- veranderingen aan het apparaat (met inbegrip van toebehoren),
- veranderingen aan de afvoer van de uitlaatgassen en aan de schoorsteen,
- gebruik van andere dan originele Truma-onderdelen als vervangende onderdelen of toebehoren,
- het niet opvolgen van de montage- en gebruiksaanwijzing.
Bovendien vervalt hierdoor de gebruikstoelating voor het apparaat en in sommige landen ook voor het voertuig.
De werkdruk van de gasvoorziening 30 mbar moet overeenstemmen met de werkdruk van het toestel (zie typeplaat).
De gasinstallatie moet voldoen aan de technische voorschriften en voorschriften van overheidswege van het land van gebruik (in Europa b.v. EN 1949 voor motorvoertuigen). Nationale voorschriften en regelingen (in Duitsland b.v. het DVGW-werkblad G 607 voor voertuigen) moeten in acht genomen worden.
Het testen van de gasinrichting moet in Duitsland elke 2 jaar door een vakman (DVFG, TÜV, DEKRA) worden uitgevoerd. Dit moet op het desbetreffende keuringscertificaat (G 607) worden aangegeven.
De eigenaar van het voertuig is zelf verantwoordelijk voor de keuring ervan.
Gastoestellen mogen bij het tanken, in parkeergarages, garages of op veerboten niet gebruikt worden.
Bij de eerste ingebruikname van een fabrieknieuw apparaat (en na een langere stilstand) kan zich kort een lichte rook – en geurontwikkeling voordoen. Het is zinvol, het toestel in zomerstand (60 °C) meerdere malen op te warmen en te zorgen voor een goede ventilatie van de ruimte.
Warmtegevoelige voorwerpen (bijv. spuitbussen) of brandbare vloeistoffen mogen niet in de inbouwruimte van de kachel worden opgeslagen, omdat er hier onder bepaalde omstandigheden hoge temperaturen kunnen optreden.
Voor de gasinstallaties mogen alleen drukregelinrichtingen volgens EN 12864 (in motorvoertuigen) met een vaste uitgangs- druk van 30 mbar worden gebruikt. De doorstromingssnelheid van de drukregelaar moet ten minste overeenstemmen met het maximum verbruik van alle door de installatiefabrikant ingebouwde toestellen.
Voor voertuigen raden wij de Truma gasdrukregelinstallaties SecuMotion / MonoControl CS en voor de tweeflessengas-installatie de gasdrukregelinstallaties Truma DuoComfort / DuoControl CS aan.
Bij temperaturen rond 0 °C en daaronder moet de gasdrukregelaar resp. de omschakelklep met de regelaarverwarming EisEx gebruikt worden.
Er mogen uitsluitend voor het land van gebruik geschikte regelaar-aansluitslangen die voldoen aan de eisen van het land, gebruikt worden. Deze moeten regelmatig gecontroleerd worden op broosheid. Voor gebruik in de winter mogen uitsluitend winterharde speciale slangen gebruikt worden.
Drukregelapparatuur en slangleidingen dienen uiterlijk 10 jaar (bij zakelijk gebruik 8 jaar) na de fabricagedatum door nieuwe te worden vervangen. Hiervoor is de gebruiker verantwoordelijk.
Belangrijke bedieningsvoorschriften
Werd de schoorsteen in de buurt resp. direct onder een te openen venster geplaatst, dan moet het toestel voorzien zijn van een automatische uitschakelinrichting, om werking bij geopend venster te verhinderen.
Regelmatig, vooral na lange reizen, moet worden gecontroleerd of de gecombineerde aan-/afvoerpijp niet is beschadigd en of de aansluitingen nog intact zijn. Dit geldt ook voor het toestel zelf en de schoorsteen.
Na een kleine interne gasontploffing (foutieve ontsteking) moet de rookgasafvoer door een vakbekwaam monteur worden gecontroleerd!
De schoorsteen voor de afvoer van rookgas en de toevoer van verbrandingslucht moet altijd vrij worden gehouden van vuil (spatsneeuw, ijs, bladeren, enz.).
De warme-luchtuitlaten en de openingen voor de Circulatie-aanzuiging dienen vrij te zijn, zodat het toestel niet oververhit raakt. De ingebouwde temperatuurbegrenzer blokkeert de gastoevoer als het toestel te heet wordt.
Voor verwarming tijdens het rijden is in richtlijn 2004/78/EG voor campers een veiligheidsafsluitinrichting voorgeschreven.
De gasdrukregelinstallaties Truma SecuMotion / MonoControl CS voldoen aan deze vereiste.
Indien er geen veiligheidsafsluitinrichting (bijv. de gasdrukregelinstallatie Truma SecuMotion /
MonoControl CS) geïnstalleerd is, moet de gasfles tijdens het rijden gesloten zijn en moeten er waarschuwingsbordjes in de flessenkast en in de omgeving van het regelapparaat aan- gebracht worden.
Voor verwarming tijdens het rijden raden wij voor caravans ook een veiligheidsafsluitinrichting aan.
Gebruiksaanwijzing
Voor ingebruikname dienen eerst de Gebruiksaanwijzing en de „Belangrijke bedieningsvoorschriften“ te worden doorgenomen! De voertuigbezitter is ervoor verantwoordelijk dat het apparaat op correcte wijze kan worden bediend.
De bij het apparaat geleverde gele sticker met waarschuwingen voor de gebruiker moet door de inbouwer of de eigenaar van het voertuig op een voor elke gebruiker duidelijk zichtbare plaats in het voertuig worden aangebracht (bijv. op de deur van de klerenkast)! Als u deze sticker niet hebt, moet u die bij Truma aanvragen.
Voor het eerste gebruik absoluut de volledige waterverzorging met klaar water goed doorspoelen. Wanneer de kachel niet in werking is, moet bij vorstgevaar het water absoluut worden afgetapt! U kunt in geval van vorstschade geen aanspraak maken op de garantie!
De met water in aanraking komende materialen van het apparaat zijn drinkwaterecht (zie verklaring vanwege de fabrikant www.truma.com – Downloads – Manufacturer Declaration).
Bedieningspaneel
(verwarmen en warm water)
b = groene LED brandt „in bedrijf“
groene LED knippert
„naloop“ voor temperatuurverlaging van het toestel is actief
c = Zomerstand (watertemperatuur 40 °C of 60 °C)
d = Winterstand
(verwarmen zonder gecontroleerde watertemperatuur of met leeggemaakte waterinstallatie)
e = Winterstand
(verwarmen met gecontroleerde watertemperatuur)
f = Draaischakelaar „uit“
g = gele LED brandt „boiler opwarmfase“
h = rode LED brandt, rode LED knippert „storing“
De LED's zijn alleen in ingeschakelde toestand zichtbaar.
Kamerthermostaat
Voor het meten van de kamertemperatuur bevindzt zich in het voertuig een externe Binnentemperatuurvoeler (i). De positie van de voeler wordt door de voertuigfabrikant, al naargelang voertuigtype individueel afgestemd. Meer informatie vindt u in de gebruiksaanwijzing van uw voertuig.
i = Binnentemperatuurvoeler
De thermostaatinstelling op het bedieningspaneel (1 - 5) moet conform warmtebehoefte en constructie van het voertuig individueel vastgesteld worden. Voor een gemiddelde kamertemperatuur van ca. 23 °C adviseren wij een thermostaatinstelling van ca. 4.
FrostControl
(veiligheids-/aftapklep)
FrostControl is een stroomloze veiligheids-/aftapklep. Deze zorgt bij vorstgevaar automatisch voor lediging van de inhoud van de boiler via een aftapaansluiting. Bij overdruk in het systeem volgt automatisch een schoksgewijze drukaanpassing via de veiligheidsklep.

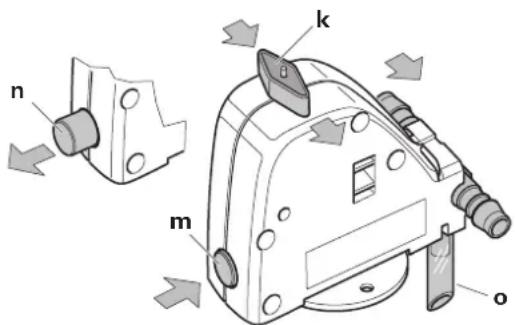

m = drukknop stand „gesloten“
n = drukknop stand „lediging“
o = aftapaansluiting (naar buiten door de voertuigbodem geleid)
Sluiten van de aftapklep
Controleren of de draaischakelaar op „in bedrijf“ (stand k) d.w.z. parallel aan de wateraansluiting staat en vastzit.
De aftapklep sluiten door de drukknop in te drukken. De drukknop moet in stand (m) „gesloten“ vastklikken.
Eerst bij temperaturen van meer dan ca. 7 °C aan het aftapventiel kan dit met een drukknop (positie m) manueel worden gesloten en kan de boiler worden gevuld.

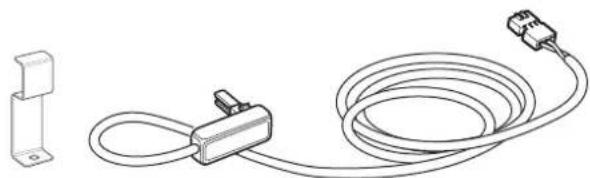

Als toebehoren levert Truma een verwarmingselement (art.-nr. 70070-01) dat in de FrostControl wordt gestoken en met een beveiligingsplaat wordt vastgezet. Dit verwarmingselement verwarmt bij ingeschakelde Combi de FrostControl op ca. 10 °C. Hierdoor kan de boiler, onafhankelijk van de temperatuur in de inbouwruimte, na korte tijd worden gevuld.
Automatisch openen van de aftapklep
Bij temperaturen onder ca. 3 °C aan het aftapventiel wordt dit automatisch geopend, de drukknop springt er uit (positie n). Het water van de boiler ontwijkt via de ledigingsstomp (o).
Handmatig openen van de aftapklep
De draaischakelaar 180° draaien tot deze vastklikt, daarbij springt de drukknop naar buiten (stand n). Het water van de boiler loopt via de aftapaansluiting (o) weg.
De aftapaansluiting (o) van de FrostControl moet steeds vrij blijven van verontreinigingen (sneeuwblubber, ijs, bladeren etc.) – om een goede afvoer van het water te garanderen! U kunt in geval van vorstschade geen aanspraak maken op de garantie!
Ingebruikname
De verwarmingsmodus is in principe zowel met als zonder waterinhoud onbeperkt mogelijk.
Controleren of de schoorsteen vrij is. Eventuele afdekkingen altijd verwijderen.
Open de gasfles en de snelsluitkraan in de gastoevoerleiding.
Zomerstand (alleen voor boiler)
Draaischakelaar op bedieningspaneel op stand (c – zomerstand) 40 °C of 60 °C zetten. De groene (b) en gele (g) LED branden.
Na bereiken van de ingestelde watertemperatuur (40 °C of 60 °C) schakelt de brander uit en dooft de gele LED (q).
Winterstand
- Verwarmen met gecontroleerde watertemperatuur
Draaischakelaar op stand „e“ zetten.
Draaiknop (a) op de gewenste thermostaatstand (1 - 5) draaien. De groene LED (b) voor werking brandt en geeft tegelijkertijd de stand van de gekozen binnentemperatuur aan. De gele LED (g) geeft de opwarmfase van het water aan.
Het toestel kiest automatisch de benodigde vermogensstand naar gelang het temperatuurverschil tussen de op het bedieningspaneel ingestelde en de huidige binnentemperatuur. Na bereiken van de op het bedieningspaneel ingestelde kamertemperatuur schakelt de brander terug naar de kleinste trap en verwarmt de waterinhoud naar 60 °C. De gele LED (g) dooft na het bereiken van de watertemperatuur.
De warme-luchtventilator kan voor de afkoeling van het toestel nog blijven doorlopen (naloop).
- Verwarmen zonder gecontroleerde watertemperatuur
Draaischakelaar op stand „d“ zetten.
Draaiknop (a) op de gewenste thermostaatstand (1 – 5) draaien. De groene LED (b) voor werking brandt en geeft tegelijkertijd de stand van de gekozen binnentemperatuur aan. De gele LED (g – opwarmfase van het water) brandt alleen bij een watertemperatuur onder 5 °C!
Het toestel kiest automatisch de benodigde vermogensstand naar gelang het temperatuurverschil tussen de op het bedieningspaneel ingestelde en de huidige binnentemperatuur. Na het bereiken van de op het bedieningspaneel ingestelde binnentemperatuur schakelt de brander uit. De warmeluchtventilator draait met een laag toerental verder, zolang de uitblaastemperatuur (aan het toestel) hoger is dan 40 °C.
Bij gevulde boiler wordt het water automatisch meeverwarmd. De watertemperatuur is dan afhankelijk van de afgegeven verwarmingscapaciteit en de verwarmingsduur voor het bereiken van de kamertemperatuur.
- Verwarmen met geleegde waterinstallatie
Draaischakelaar op stand „d“ zetten.
Draaiknop (a) op de gewenste thermostaatstand (1 – 5) draaien. De groene LED (b) voor werking brandt en geeft tegelijkertijd de stand van de gekozen binnentemperatuur aan. De gele LED (g) brandt alleen bij een temperatuur van het toestel onder 5 °C!
Het toestel kiest automatisch de benodigde vermogensstand naar gelang het temperatuurverschil tussen de op het bedieningspaneel ingestelde en de huidige binnentemperatuur. Na het bereiken van de op het bedieningspaneel ingestelde binnentemperatuur schakelt de brander uit.
Uitschakelen
Kachel met draaischakelaar uitschakelen (stand f). De groene LED (b) dooft.
Knippert na het uitschakelen de groene LED (b) dan is een naloop voor de temperatuurverlaging van het toestel actief. Dit stopt na een paar minuten en de groene LED (b) dooft dan.
Bij vorstgevaar moet het water absoluut worden afgetapt!
Sluit de snelsluitkraan in de gastoevoerleiding en draai de gasfles dicht wanneer het toestel gedurende lange tijd niet wordt gebruikt.
Rode LED „storing“
Bij storing gaat de rode LED (h) branden.
Mogelijke oorzaken vindt u in de instructies voor het opsporen van fouten.
Terugzetten (storingsreset) vindt plaats door uitzetten – als op het bedieningspaneel geen LED meer knippert – en opnieuw aanzetten van de verwarming.
Als het raam waaraan een vensterschakelaar is gemonteerd, wordt geopend, dan wordt de werking van de kachel onderbroken en gaat de rode LED (h) knippen. Na sluiten van het raam wordt de werking hervat.
De boiler vullen
Controleren of de draaischakelaar van de aftapklep (FrostControl) in bedrijf is, d.w.z. parallel aan de wateraansluiting staat en vastgeklikt.
De aftapklep sluiten door de drukknop in te drukken tot deze vastklikt.
Bij een temperatuur onder ca. 7 °C op de FrostControl pas de kachel uitschakelen om de inbouwruimte en de FrostControl te verwarmen. Na een paar minuten, als de temperatuur op de FrostControl boven 7 °C is, kan de aftapklep worden gesloten.
Schakel de stroomtoevoer naar de waterpomp in (via hoofdschakelaar of pompschakelaar).
Draai de warmwaterkranen in keuken en badkamer open (mengkranen of kranen met één hefboom stelt u in op de stand „warm”). De armaturen zolang geopend laten tot de boiler door uitpersen van de lucht is gevuld en het water zonder onderbrekingen stroomt.
Wanneer alleen de koudwaterinstallatie zonder boiler wordt gebruikt, zal de boiler toch met water worden gevuld. Om vorstschade te vermijden moet de boiler via de aftapklep geleegd worden, ook als de boiler niet in gebruik is.
Bij aansluiting op een centrale watervoorziening (nationaal of lokaal) moet een waterdrukregelaar worden gebruikt, om te voorkomen dat hogere drukwaarden dan 2,8 bar in de boiler kunnen ontstaan.
De boiler aftappe
Stroom voor waterpomp uitschakelen (hoofd- of pompschakelaar).
Draai de warmwaterkranen in keuken en badkamer open.
Draaischakelaar van de aftapklep (FrostControl) 180° draaien tot deze vastklikt, daarbij springt de drukknop naar buiten en gaat de aftapklep open.
De boiler wordt nu via de aftapklep direct naar buiten geleegd. Door een emmer met dienovereenkomstige inhoud eronder te plaatsen, controleren of de waterinhoud helemaal wegloopt (10 liter). U kunt in geval van vorstschade geen aanspraak maken op de garantie!
Onderhoud
Voor onderhouds- en reparatiewerkzaamheden mogen uitsluitend originele reserveonderdelen van Truma gebruikt worden.
Ter bescherming van het toestel tegen de ontwikkeling van micro-organismes moeten slijmlagen, afzettingen en kalk met chemische methods worden verwijderd. Daartoe mogen alleen chloorvrije producten worden gebruikt om schade aan het toestel te voorkomen.
De chemische methode ter bestrijding van micro-organismes in het toestel kan extra worden ondersteund door het water in de boiler regelmatig tot 70 °C te verwarmen.
Draaischakelaar op bedieningspaneel op stand (c - zomerstand) 60 °C zetten. De groene (b) en gele (g) LED branden.
Zodra het water in de boiler een temperatuur van 60 °C heeft bereikt, schakelt de brander uit en dooft de gele
LED (g). Het toestel moet minstens 30 minuten ingeschakeld blijven en er mag geen warm water worden gebruikt. De restwarmte in de warmtewisselaar verwarmt het water tot 70 °C.
Beveiligingen

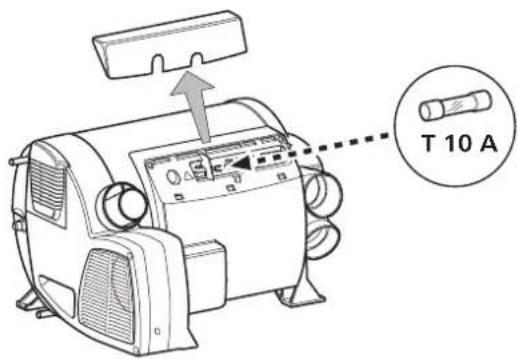

De toestelbeveiliging bevindt zich onder de aansluitdop op de elektronica. Toestelbeveiliging alleen door een gelijke beveiliging vervangen.
Toestelbeveiliging: 10 A – traag – (T 10 A)
De gaskachel moet volgens de bepalingen van overheidswege van het desbetreffende land worden afgevoerd. Nationale voorschriften en wetten (in Duitsland is dit bijv. de Altfahrzeug-Verordnung) moeten in acht worden genomen.
In andere landen moeten de daar geldende voorschriften in acht worden genomen.
Technische gegevens
vastgesteld conform EN 624 resp. Truma keuringsvoorwaarden
Apparaatcategorie
I3 B/P volgens EN 437
Gassoort
Vloeibaar gas (propaan / butaan)
Bedrijfsdruk
30 mbar (zie typeplaatje)
Waterinhoud
10 liter
Opwarmtijd van ca. 15 °C tot ca. 60 °C
Boiler ca. 20 min. (gemeten volgens EN 15033)
Kachel + boiler ca. 80 min.
Waterdruk
max. 2,8 bar
Nominaal verwarmingsvermogen
Hoeveelheid getransporteerde lucht
(vrij uitblazend zonder warmeluchtbuis)
Combi 4: met 3 uitlaatopeningen voor warme lucht max. 249 m³/h met 4 uitlaatopeningen voor warme lucht max. 287 m³/h
Combi 6: met 4 uitlaatopeningen voor warme lucht max. 287 m³/h
Stroomverbruik bij 12 V
Kachel + boiler
Combi 4: Voor korte duur max. 5,6 A (gemiddelde opgenomen stroom 1,1 A)
Combi 6: Voor korte duur max. 5,6 A (gemiddelde opgenomen stroom 1,3 A)
Opwarming boiler: maximaal 0,4 A
Ruststroom: 0,001 A
Warmte-element FrostControl (optioneel): maximaal 0,4 A
Gewicht (zonder waterinhoud)
Verwarmingstoestel: 14,0 kg
Verwarmingstoestel met periferie: 14,5 kg
Conformiteitsverklaring
De Truma Combi is door de DVGW gekeurd en voldoet aan de gastoestel-richtlijn (90/396/EEG) alsmede aan de tevens geldende EG-richtlijnen. Voor EU-landen is het CE-product-identificatienummer beschikbaar
Combi 4 / Combi 6: CE-0085BS0085
De verwarming voldoet aan de verwarmingsrichtlijn 2001/56/EG met supplementen 2004/78/EG en 2006/119/EG en draagt het typekeuringsnummer
Combi 4: e1 00 0193
Combi 6: e1 00 0194
Het apparaat voldoet aan de EMV-richtlijn 2004/108/EG.
De verwarming voldoet aan de richtlijn voor radiostoring van motorvoertuigmotoren 2004/104/EG met de aanvullingen 2005/83/EG en 2006/28/EG en draagt het
typegoedkeuringsnummer: e1 03 5020
De verwarming voldoet aan de richtlijn voor oude voertuigen (2000/53/EG) en de drinkwaterrichtlijn 98/83/EWG.
Technische wijzigingen voorbehouden!
Afmetingen
Fout Oorzaak Verhelpen
| Er licht geen LED op, het apparaat is ingeschakeld en de bedrijfsspanning ligt aan. | - De automatische herstart is geblokkeerd, bijv. na een onderbreking van de stroomtoevoer. | - Terugzetten (storingsreset) door uitschakelen, 5 seconden wachten en opnieuw inschakelen. |
| Na inschakelen (winter- en zomerstand) brandt geen LED. | - Geen bedrijfsspanning. | - Accuspanning 12 V controleren, zonodig opladen.- Alle elektrische steekverbindingen controleren.- Toestelbeveiliging van toestel en voertuig controleren en eventueel vernieuwen (zie zekeringen). |
| - Toestel- of voertuigzekering defect. | ||
| Na het inschakelen brandt de groene LED, maar de kachel brandt niet. | - De ingestelde temperatuur op het bedieningspaneel is lager dan de binnentemperatuur. | - Binnentemperatuur op het bedieningspaneel hoger zetten. |
| Na het inschakelen van de verwarming licht de groene LED op en | ||
| - de rode LED knippert met 5 Hz, | - Venster boven de schoorsteen open (vensterschakelaar). | - Venster sluiten. |
| - Onderspanning.Accuspanning te laag < 10,0 V. | - Batterij opladen, evt. verouderde batterij vervangen. | |
| - de rode LED knippert met 1 Hz, | - Dreigende onderspanning.Accuspanning te laag < 10,4 V. | - Accu laden! |
| - de rode en de gele LED knipperen afwisselend met 1 Hz. | - Dreigende onderspanning bij het verwarmen van de waterinhoud.Accuspanning te laag < 10,4 V. | - Accu laden! |
| Na het inschakelen van de kachel brandt de groene en knippert de rode LED. | - Elektronica is defect. - Neem contact op met het Truma servicecentrum. | |
| Ca. 30 sec. na het inschakelen van de kachel gaat de rode LED branden. | - Gasfles of snelsluitende klep in de gastoevoerleiding gesloten.- Verbrandingsluchttoevoer c.q. uitlaatgasafvoer gesloten. | - Gastoevoer controleren en kleppen openen.- Openingen controleren op verontreinigingen (sneeuwblubber, ijs, bladeren etc.) en deze eventueel verwijderen. |
| Kachel schakelt na een lange werkingsstijd uit op storing. | - Zomermodus met leeg waterreservoir.- Uitlaatopeningen warme lucht geblokkeerd.- Circulatieaanzuiging geblokkeerd.- Gasdrukregelaar bevroren.- Butaanaandeel in de gasfles te hoog. | - Toestel uitschakelen en laten afkoelen. Boiler met water vullen.- Controle van de afzonderlijke uitlaatopeningen.- Blokkade in de Circulatieaanzuiging verwijderen.- Regelaarverwarming (EisEx) gebruiken.- Propaan gebruiken (met name bij temperaturen beneden 10 °C is butaan niet geschikt voor verwarmen). |
| De groene en rode LED knipperen (met 5 Hz) na het uitschakelen van de verwarming. | - Toestel is bij storing uitgeschakeld. Naloop voor temperatuurverlaging van het toestel is actief. | - Naloop schakelt na enkele minuten uit. Pas daarna is terugzetten (storingsreset) door uitschakelen en opnieuw inschakelen mogelijk. |
| Groene LED knippert (met 5 Hz) na het uitschakelen van de verwarming. | - Naloop voor temperatuurverlaging van het toestel is actief. | - Geen fout. Naloop schakelt na ca. 5 minuten uit. |
| Watervoorziening | ||
| Na het uitschakelen van de kachel gaat de aftapklep (FrostControl) open. | - Temperatuur bij aftapklep onder ca. 3 °C. | - Kachel inschakelen. Bij temperaturen onder ca. 3 °C gaat de aftapklep automatisch open! Zonder verwarming kan de aftapklep pas bij temperaturen vanaf ca. 7 °C weer worden gesloten!- Verwarmingselement voor FrostControl gebruiken. |
| De aftapklep ( FrostControl) kan niet meer worden gesloten. | - Temperatuur bij aftapklep onder ca. 7 °C.- Draaischakelaar staat niet op „in bedrijf“. | - Kachel inschakelen. Zonder verwarming kan de aftapklep pas bij temperaturen vanaf ca. 7 °C weer worden gesloten!- Draaischakelaar van aftapklep op „in bedrijf“ zetten aansluitend op de drukknop drukken tot deze vastklikt. |
| Water stroomt schoksgewijze uit de afvoeraansluiting van de FrostControl. | - Waterdruk te hoog. | - Pompdruk controleren (max. 2,8 bar). Bij aansluiting op een centrale watervoorziening (land- resp. city-aansluiting) moet een drukregelaar gebruikt worden, deze voorkomt, dat hogere drukken dan 2,8 bar in de boiler kunnen optreden. |
Als deze maatregelen niet tot opheffen van de storing leiden, neem dan contact op het Truma servicecentrum.
Accessoires
Truma-tijdschakelaar ZUCB, incl. verbindingskabel van 3 m (art.-nr. 34043-01). Verlengkabel 6 m voor de tijdschakelaar ZUCB (art.-nr. 34301-03).
Verwarmingselement voor FrostControl met aansluitkabel 1,5 m en beveiligingsplaat (art.-nr. 70070-01).
Standaard levert Truma bij elk bedieningspaneel / elke tijd- schakelklok een passend afdekraampje in de kleur agaat- grijs. Als speciaal toebehoren zijn bovendien nog andere afdekraampjes in de kleuren zwart, beige, platina en goud verkrijgbaar.
Passend bij de bedieningspanelen of de tijdschakelklok zijn de in 8 verschillende kleuren verkrijgbare zijdelen een optisch aantrekkelijke afwerking.
Neem hiervoor a.u.b. contact op met uw speciaalzaak.
Bevestigingsklem, 1 stuk (art.-nr. 34000-65900). Voor de montage van verschillende Truma bedieningspanelen na elkaar.
Andere toebehoren (zonder afbeelding) voor bedieningspaneel:
- bedieningspaneelkabel 6 m (art.-nr. 34020-21400)
- koppeling (art.-nr. 34020-21500)
- verlengkabel 3 m incl. koppeling (art.-nr. 34301-02)
- verlengkabel 6 m incl. koppeling (art.-nr. 34301-01)
Garantieverklaring van de fabrikant Truma
1. Gevallen waarin op garantie aanspraak kan worden gemaakt
De fabrikant biedt garantie voor defecten aan het toestel die worden veroorzaakt door materiaal- of fabricagefouten. Daarnaast blijven ook de bij de wet bepaalde voorwaarden voor aanspraak op garantie van kracht.
Er kan geen aanspraak op de garantie worden gemaakt
- Voor aan slijtage onderhevige onderdelen en natuurlijke slijtage,
- door gebruik van andere dan originele Truma onderdelen in de apparaten en bij gebruik van ongeschikte gasdrukregelaars,
- indien de inbouw- en gebruiksaanwijzingen van Truma niet werden aangehouden,
- als gevolg van ondeskundig gebruik,
- als gevolg van een ondeskundige transportverpakking.
2. Omvang van de garantie
De garantie geldt voor defecten in de zin van punt 1, die binnen de 24 maanden na het sluiten van de verkoop-overenkomst tussen de verkoper en de eindgebruiker onstaan. De fabrikant zal dergelijke gebreken alsnog verhelpen, d.w.z. naar eigen keuze herstellen of voor een vervangende levering zorgdragen. Indien de fabrikant dit onder garantie verhelpt, begint de garantietermijn voor het gerepareerde of vervangen onderdeel niet opnieuw, maar valt het verder onder de oude garantietermijn. Andere aanspraken, met name vervanging bij schade voor de koper of derden is uitgesloten. De voorschriften van de wet op produkt-aansprakelijkheid blijven onverminderd gelden.
De kosten voor het beroep dat op de eigen service-afdeling van Truma wordt gedaan om een defect te herstellen dat onder de garantie valt, met name transport-, verplaatsings-, arbeids- en materiaalkosten, worden door de fabrikant gedragen, als de service-afdeling in Duitsland wordt ingezet. Werkzaamheden van de afdeling klantenservice in andere landen vallen niet onder de garantie.
Bijkomende kosten voor extra in- en uitbouwwerkzaamheden aan het toestel (bijv. demontage van meubel- of carrosserie-onderdelen) vallen niet onder de garantie.
3. Indienen van garantieclaim
Het adres van de fabrikant luidt: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.
In Duitsland moet bij storingen in principe het Truma servicecentrum worden gewaarschuwd; in andere landen staan de bestaande servicepartners tot uw beschikking (zie Truma Serviceblad of www.truma.com). Klachten moeten ander omschreven worden. Verder moet de correct ingevulde garantieoorkonde overgelegd worden of het fabricagenummer van het toestel alsmede de datum van aankoop aangegeven worden.
Om de fabrikant in staat te stellen, te controleren of er sprake is van een geval dat onder de garantie valt, moet de consument het toestel voor zijn risico naar de fabrikant brengen of naar deze opsturen. Bij schade aan verwarmingselementen (warmtewisselaars) moet ook de gasdrukregelaar worden meegestuurd.
Bij opsturen naar de fabriek dient het toestel als vrachtgoed verzonden te worden. Indien het geval onder de garantie valt, draagt de fabriek de transportkosten resp. kosten van opsturen en terugsturen. Als niet op garantie aanspraak kan worden gemaakt, informeert de fabrikant de klant hierover en geeft aan welke kosten niet voor rekening van de fabrikant zijn. Bovendien zijn in dit geval de verzendkosten voor rekening van de klant.
NL In Duitsland moet bij storingen in principe het Truma servicecentrum worden gewaarschuwd; in andere landen staan de bestaande servicepartners tot uw beschikking (zie Truma Serviceblad of www.truma.com).
Voor een snelle bediening dient u apparaattype en fabrieksnummer (zie typeplaat) gereed te houden.
