Produkttype	Opvarmning med flydende gas og varmluft med indbygget vandvarmer
Mærke	Truma
Model	Combi 6
Apparatkategori	I_3 B/P i henhold til EN 437
Gastype	Flydende gas (propan / butan)
Driftstryk	30 mbar
Nominel varmeeffekt	2000 / 4000 / 6000 W (automatiske trin)
Gasforbrug	160 – 480 g/t
Vedligeholdelsesforbrug	5,2 g/t
Vandkapacitet	10 liter
Maks. vandtryk	2,8 bar
Opvarmningstid for vand (fra 15°C til 60°C)	Cirka 20 minutter
Strømforsyning	12 V DC
Strømforbrug (varme + vandvarmer)	Maks. 5,6 A, gennemsnit 1,3 A
Luftstrøm (4 udgange)	Maks. 287 m³/t
Vægt (uden vand)	14,0 kg (kun apparat), 14,5 kg (med tilbehør)
Mål	Ikke angivet i manualen
Sikring	10 A – tidsforsinket (T 10 A)
Primære funktioner	Opvarmning og produktion af varmt brugsvand
Driftstilstande	Sommer (kun varmt vand), Vinter (varme + varmt vand, kontrolleret eller ikke)
Frostbeskyttelse	FrostControl: automatisk tømning ved ca. 3°C

Ofte stillede spørgsmål - Combi 6 TRUMA

Hvordan tænder jeg Truma Combi 6 varmen?

Åbn gasflaskens ventil og hurtiglukkeventilen. Indstil drejekontakten på betjeningsenheden til sommer- eller vinterposition. Den grønne LED lyser for at indikere drift.

Hvad er forskellen mellem sommer- og vintertilstand?

Sommertilstand (c) varmer kun vandet, uden opvarmning af kabinen. Vintertilstand (d eller e) opvarmer kabinen og kan også opvarme vandet.

Hvordan tømmer jeg vandvarmeren før frost?

Sluk for vandpumpekredsen, åbn varmtvandshanerne, og drej derefter drejekontakten på aftapningsventilen (FrostControl) 180°, indtil den klikker. Vandet løber ud gennem tømningsrøret.

Hvad gør jeg, hvis den røde LED lyser?

Den røde LED angiver en fejl. Se fejlfindingsmanualen. Nulstil ved at slukke apparatet, vente til LED'erne slukker, og tænde igen.

Hvilken type gas skal bruges og ved hvilket tryk?

Brug flydende gas (propan/butan) med et driftstryk på 30 mbar. Bekræft på typeskiltet.

Er det obligatorisk at lukke gasflasken under kørsel?

Ja, medmindre der er installeret et sikkerhedsstopsystem som Truma SecuMotion/MonoControl CS. I så fald følg producentens vejledning.

Hvordan vedligeholder jeg vandvarmeren for at undgå bakterier?

Opvarm regelmæssigt vandet til 70°C i sommertilstand (60°C) i mindst 30 minutter uden at tappe vand. Brug vedligeholdelsesprodukter uden klor.

Kan jeg bruge apparatet uden vand i vandvarmeren?

Ja, varmen kan fungere uden vand. Men hvis vandvarmeren er tom i sommertilstand, kan apparatet gå i fejl. Fyld den for normal brug.

Hvilke tilbehør er tilgængelige til Combi 6?

Timer ZUCB, varmeelement til FrostControl, beskyttelsesrammer i forskellige farver, forlængerkabler osv. Se manualen for referencer.

Hvordan lukker jeg FrostControl-aftapningsventilen?

Sørg for, at drejekontakten står i position 'Drift' (parallel med vandtilslutningen). Tryk trykknappen ind, indtil den klikker i position 'Lukket'. Denne handling er kun mulig over 7°C.

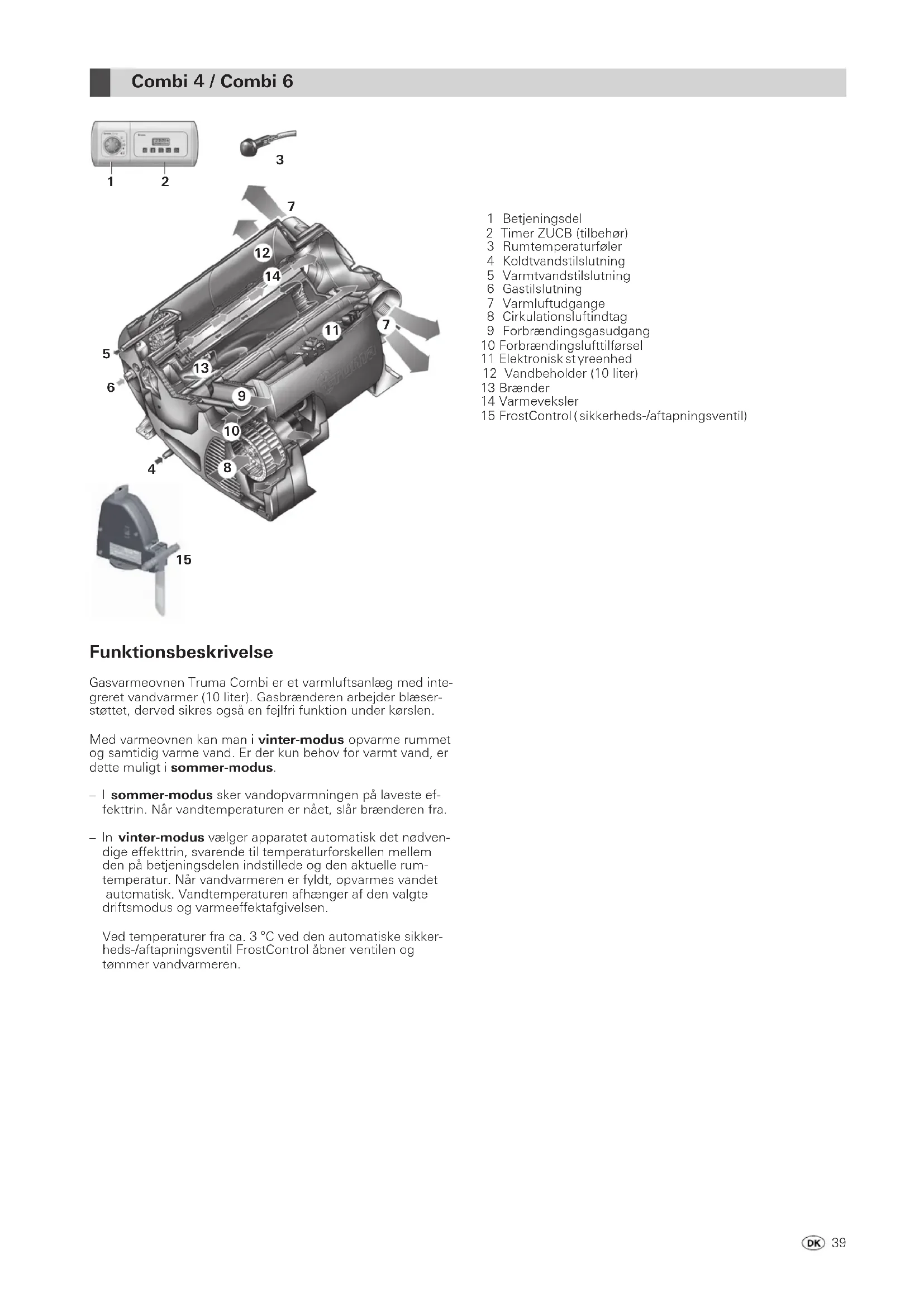

BRUGSANVISNING Combi 6 TRUMA

DK Brugsanvisning Side 39 Skal medbringes i køretøjet!

Funktionsbeskrivelse

Gasvarmeovnen Truma Combi er et varmluftsanlæg med integreret vandvarmer (10 liter). Gasbrænderen arbejder blæserstøttet, derved sikres også en fejlfri funktion under kørslen.

Med varmeovnen kan man i vinter-modus opvarme rummet og samtidig varme vand. Er der kun behov for varmt vand, er dette muligt i sommer-modus.

• I sommer-modus sker vandopvarmningen på laveste effekttrin. Når vandtemperaturen er nået, slår brænderen fra.
• In vinter-modus vælger apparatet automatisk det nødven-dige effekttrin, svarende til temperaturforskellen mellem den på betjeningsdelen indstillede og den aktuelle rum-temperatur. Når vandvarmeren er fyldt, opvarmes vandet automatisk. Vandtemperaturen afhænger af den valgte driftsmodus og varmeeffektafgivelsen.

Ved temperaturer fra ca. 3 °C ved den automatiske sikkerheds-/aftapningsventil FrostControl åbner ventilen og tømmer vandvarmeren.

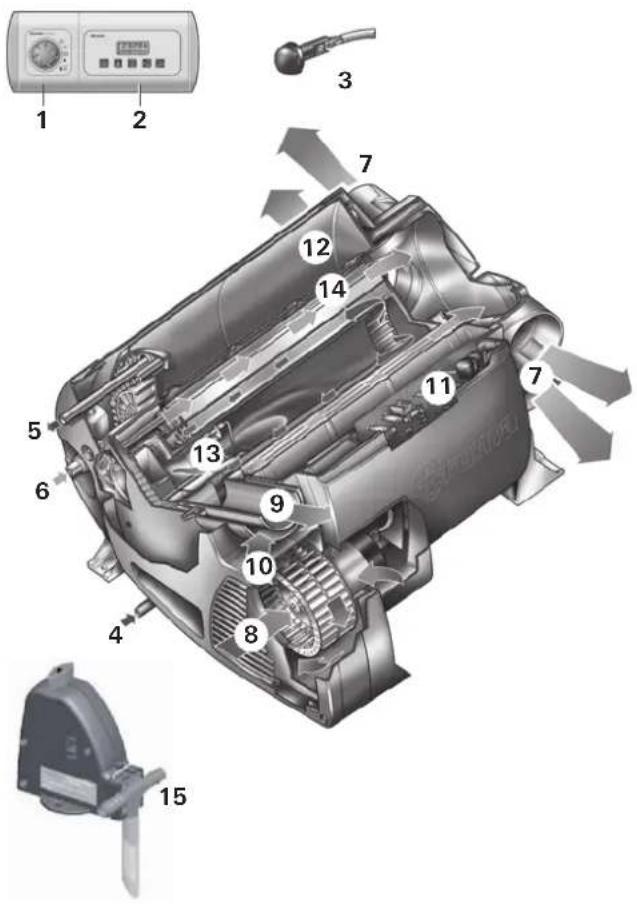

1 Betjeningsdel
2 Timer ZUCB (tilbehør)
3 Rumtemperaturføler
4 Koldtvandstilslutning
5 Varmtvandstilslutning
6 Gastilslutning
7 Varmluftudgange
8 Cirkulationsluftindtag
9 Forbrændingsgasudgang
10 Forbrændingslufttilførsel
11 Elektronisk styreenhed
12 Vandbeholder (10 liter)
13 Brænder
14 Varmeveksler
15 FrostControl (sikkerheds-/aftapningsventil)

Sikkerhedsanvisninger

Til drift af gasregulatorer, gasapparater og gasanlæg skal man anvende stående gasflasker, hvor gassen tilføres fra gasfasen. Gasflasker, hvor gassen tilføres fra flydende fase (f.eks. til gaffeltrucks), er ikke tilladt, da de kan medføre beskadigelse af gasanlægget.

Ved utætheder i gasanlægget hhv. gaslugt:

• åben ild forbudt
• åbn vinduer og døre
• luk alle afspærringsventiler og gasflasker
• rygning forbudt
• undgå betjening af elektriske kontakter
• lad en fagmand kontrollere hele anlægget!

Reparationer må kun udføres af fagfolk!

Garantien bortfalder og producenten fralægger sig ethvert ansvar:

• ved ændring af apparatet (inklusiv tilbehør),
• ved ændring af forbrændingsgasudtag og skorsten,
• hvis der ikke anvendes originale Truma-dele som reservedele og tilbehør,
• hvis monterings- og brugsanvisningen ikke følges.

Desuden bortfalder tilladelsen til at anvende apparatet, og i mange lande bortfalder dermed også tilladelsen til at anvende koretøjet.

Gasforsyningens driftstryk på 30 mbar skal stemme overens med varmeovnens driftstryk (se typeskiltet).

Flaskegasanlæg skal leve op til de tekniske og administrative bestemmelser i det pågældende anvendelsesland (i Europa f.eks. EN 1949 for køretøjer). De nationale forskrifter og direktiver (i Tyskland f.eks. DVGW-Arbeitsblatt G 607 for køretøjer) skal overholdes.

I Tyskland skal gasanlægget kontrolleres hvert 2. år af en flaskegas-sagkyndig (DVFG, TÜV, DEKRA). Dette skal bekræftes iht. de respektive testcertifikater (G 607).

Køretøjets indehaver er ansvarlig for, at kontrollen foranlediges.

Flaskegasapparater må ikke anvendes under tankning, i parkeringshuse, garager eller på færger.

Første gang et fabriksnyt apparat anvendes (hhv. efter længere stilstandstid) kan der i kort tid forekomme en let røg- og lugtudvikling. Det er en god idé at opvarme anlægget i sommerdrift (60 °C) flere gange og sørge for god gennemluftning af rummet.

Varmefølsomme genstande (f.eks. spraydåser) eller brændbare væsker må ikke opbevares i varmeovnsrummet, da der under visse omstændigheder kan opstå høje varmegrader her.

Til gasanlægget må der iht. EN 12864 (i køretøjer) kun anvendes trykregulatorer med et fast udgangstryk på 30 mbar. Trykreguleringens flow skal min. svare til det samlede maks. forbrug for de af anlægsproducenten installerede apparater.

Til køretøjer anbefaler vi Truma gastryksreguleringsanlæg SecuMotion / MonoControl CS samt gastryksreguleringsanlæg Truma DuoComfort / DuoControl CS til toflaske-gasanlæg.

Ved temperaturer omkring 0 °C og derunder bør gastrykregulatoren eller skifteventilen anvendes sammen med regulator-opvarmningen EisEx.

Til regulatoren må der kun anvendes tilslutningsslanger, der overholder anvendelseslandets krav. Slangerne skal jævnligt undersøges for lækage. Der bør anvendes specialslanger til drift om vinteren.

Trykreguleringsapparater og slanger skal udskiftes senest 10 år efter produktionsdato (ved kommerciel anvendelse efter 8 år). Brugeren har ansvaret for dette.

Vigtige betjeningsanvisninger

Hvis kaminen placeres i nærheden eller direkte under et vindue, der kan åbnes, skal apparatet være udstyret med en automatisk slukkeanordning for at forhindre drift ved åbent vindue.

Det dobbelte aftræksrør skal regelmæssigt, især efter længere ture, kontrolleres med henblik på, om der er sket beskadigelser, og om tilslutningen stadig er i orden. Endvidere skal vandvarmerens og skorstenens fastgørelse kontrolleres.

Efter en hurtig forbrænding (fejltænding) skal aftræksledningen kontrolleres af en fagmand!

Skorstenen til aftræksledning og tilførsel af forbrændingsluft skal altid holdes fri for forurening (slud, is, løv etc.).

Undgå blokering af varmluftudtag og åbninger til cirkulationsluftindtaget, så apparatet ikke bliver overophedet. Den integrerede temperaturbegrænser blokerer gastilførslen, hvis apparatet bliver for varmt.

Til opvarmning under kørsel skal der iht. direktiv 2004/78/EF i motorcampingvogne anvendes en sikkerhedsspærreanordning.

Gastryksreguleringsanlæg Truma SecuMotion / MonoControl CS opfylder dette krav.

Hvis der ikke er installeret en sikkerhedsspærreanordning (fx gastryksreguleringsanlæg Truma SecuMotion /

MonoControl CS), skal gasflasken være lukket under kørslen og der skal anbringes informationsskilte i flaskeskabet og i nærheden af betjeningsdelen.

Til opvarmning under kørsel i campingvogne anbefaler vi af sikkerhedsmæssige årsager ligeledes sikkerhedspærreanordningen.

Brugsanvisning

Læs altid brugsanvisningen og »Vigtige betjeningsanvisninger“, før apparatet tages i brug! Ejeren af køretøjet er ansvarlig for, at apparatet kan betjenes på den korrekte måde.

Den gule mærkat med advarselshenvisninger, som følger med apparatet, skal af montøren eller køretøjets indehaver placeres på et for brugeren let synligt sted (f.eks. på klædeskabsdøren)! Hvis mærkaten mangler, kan den rekvireres hos Truma.

Inden den første brug skal den komplette vandforsyning ubetinget skylles godt igennem med rent vand. Hvis ovnen ikke er i drift, skal den tømmes for vand, ifald der er risiko for frost! Der ydes ingen garanti ved frostskader!

De af apparatets materialer, der kommer i berøring med vand er egnet til drikkevand (se fabrikanterklæring www.truma.com – Downloads – Manufacturer Declaration).

Betjeningsdel

(opvarmning og varmt vand)

Truma Combi a g, h b 60° 40° 1 c f d e 60°

a = Drejeknap til rumtemperatur (1 - 5) b = Grøn LED lyser »drift« grøn LED blinker »efterløb« til temperaturreduktion ved apparatet er aktivt c = Sommerdrift (vandtemperatur 40 °C eller 60 °C) d = Vinterdrift (opvarmning uden kontrolleret vandtemperatur eller med tømt vandanlæg) e = Vinterdrift (opvarmning med kontrolleret vandtemperatur) f = Drejekontakt »fra« g = Gul LED lyser »vandvarmer opvarmningsfase« h = Rød LED lyser, rød LED blinker »fejl«

LED'erne er kun synlige i tilkoblet tilstand.

Rumtermostat

Til måling af rumtemperaturen findes en ekstern rumtemperaturføler (i) i køretøjet. Køretøjsproducenten tilpasser følerens position individuelt efter køretøjstype. Nærmere forklaring findes i køretøjets betjeningsvejledning.

Termostatindstillingen på betjeningsdelen (1 – 5) indstilles individuelt afhængig af køretøjets varmebehov og konstruktionstype. For en mellemhøj rumtemperatur på ca. 23 °C anbefaler vi en termostatindstilling på ca. 4.

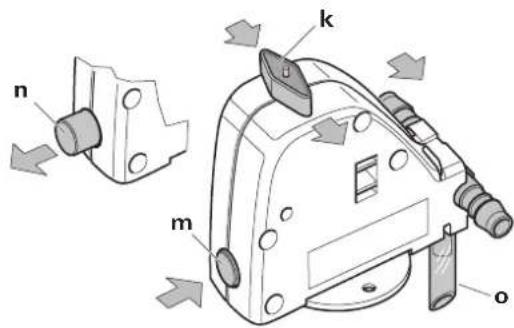

FrostControl

(sikkerheds-/aftapningsventil)

FrostControl er en strømløs sikkerheds-/aftapningsventil. Ved risiko for frost tømmer den automatisk vandvarmeren for vand via en aftapningsstuds. Ved overtryk i systemet foretages automatisk stødvis trykudligning via sikkerhedsventilen.

n k m o

k = Drejekontakt pos. »drift« m = Trykknap pos. »lukket« n = Trykknap pos. »tømning« o = Aftapningsstuds (ført ud gennem køretøjets gulv)

Lukning af aftapningsventil

Kontroller, at drejekontakten er indstillet på »drift« (pos. k) dvs. står parallelt med vandtilslutningen og er gået i hak.

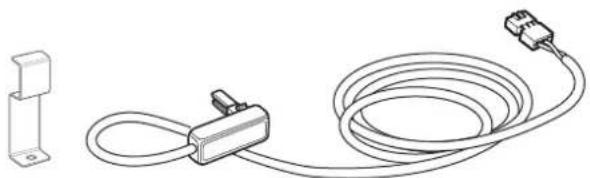

Truma leverer et varmelegeme (art.-nr. 70070-01) som tilbehør, der stikkes ind i FrostControl og fastgøres med en låseplade. Dette varmelegeme opvarmer FrostControl til ca. 10 °C ved tilkoblet Combi. Således kan vandvarmeren fyldes efter kort tid uafhængigt af temperaturen i varmeovnsrummet.

Automatisk åbning af aftapningsventilen

Ved temperaturer under ca. 3 °C ved aftapningsventilen åbner denne automatisk, trykknappen springer ud (stilling n). Vandvarmerens vand løber ud via udtømningsstudsen (o).

Manuel åbning af aftapningsventilen

Drej drejekontakten 180°, indtil den går i hak. Derved springer trykknappen ud (pos. n). Vandet i vandvarmeren løber ud via aftapningsstudsen (o).

Aftapningsstudsen (o) på FrostControl skal altid holdes fri for snavs (sne, is, løv etc.), så alt vandet kan løbe ud! Garantien dækker ikke frostskader!

Ibrugtagning

Varmedriften er mulig både med og uden vandindhold.

Kontroller, at skorstenen ikke er blokeret. Eventuel tildækning skal fjernes.

Gasflaske og afspærringsventil for gastilførsel åbnes.

Sommer-modus

(kun vandvarmerdrift)

Indstil drejekontakten på betjeningsdelen på position (c - sommer-modus) 40 °C eller 60 °C. Den grønne (b) og gule (g) LED lyser.

Når den indstillede vandtemperatur (40 °C eller 60 °C) nås, slår brænderen fra og den gule LED (g) slukker.

Vinter-modus

- Opvarmning med kontrolleret vandtemperatur

Stil drejekontakten til driftsposition »e«.

Drej drejekontakten (a) til den ønskede termostatposition (1 – 5). Den grønne LED (b) for drift lyser og angiver samtidig positionen for den valgte rumtemperatur. Den gule LED (g) angiver vandets opvarmningsfase.

Apparatet vælger automatisk det nødvendige effekttrin, svarende til temperaturforskellen mellem den på betjeningsdelen indstillede og den aktuelle rumtemperatur. Når man har nået den rumtemperatur, der er indstillet ved betjeningsdelen skifter gasbrænderen tilbage til det laveste trin og opvarmer vandindholdet til 60 °C. Den gule LED (g) slukker, når vandtemperaturen nås.

Varmluftblæseren kører evt. videre for at afkøle apparatet (efterløb).

- Opvarmning uden kontrolleret vandtemperatur

Stil drejekontakten til driftsposition »d«.

Drej drejekontakten (a) til den ønskede termostatposition (1 – 5). Den grønne LED (b) for drift lyser og angiver samtidig positionen for den valgte rumtemperatur. Den gule LED (g – vandets opvarmningsfase) lyser kun ved vandtemperaturer under 5 °C!

Apparatet vælger automatisk det nødvendige effekttrin, svarende til temperaturforskellen mellem den på betjeningsdelen indstillede og den aktuelle rumtemperatur. Brænderen slår fra, når rumtemperaturen, der er indstillet på betjeningsdelen, nås. Varmluftblæseren kører videre med lav hastighed, indtil udblæsningstemperaturen (ved apparatet) er højere end 40 °C.

Når vandvarmeren er fyldt, opvarmes vandet automatisk. Vandtemperaturen er afhængig af den ydede varmeeffekt og varmevarigheden for opnælse af rumtemperaturen.

- Opvarmning med tømt vandsystem

Stil drejekontakten til driftsposition »d«.

Drej drejekontakten (a) til den ønskede termostatposition (1 – 5). Den grønne LED (b) for drift lyser og angiver samtidig positionen for den valgte rumtemperatur. Den gule LED (g) lyser kun ved apparattemperaturer under 5 °C!

Apparatet vælger automatisk det nødvendige effekttrin, svarende til temperaturforskellen mellem den på betjeningsdelen indstillede og den aktuelle rumtemperatur. Brænderen slår fra, når rumtemperaturen, der er indstillet på betjeningsdelen, nås.

Frakobling

Hvis den grønne LED (b) blinker efter frakobling, er et efterløb til temperaturreduktion ved apparatet aktivt. Dette ttes efter få minutter, og den grønne LED (b) slukker.

Apparatet skal tømmes for vand, ifald der er risiko for frost!

Hvis apparatet ikke benyttes i længere tid, lukkes afspærringsventilen for gastilførsel og gasflasken.

Rød LED »fejl«

Den røde LED (h) lyser ved fejl.

Mulige årsager til dette kan De finde i fejlfindingsvejledningen.

Nulstilling (fejl-reset) ved frakobling – når der ikke længere blinker en LED på betjeningsdelen – og ved fornyet tilkobling af varmeovnen.

Hvis man åbner det vindue, hvor der er monteret en vindueskontakt, afbryder varmeovnen driften, og den røde (h) blinker. Når vinduet er blevet lukket, fortsætter varmen driften.

Fyldning af vandvarmeren

Kontroller, at drejekontakten til aftapningsventilen (FrostControl) er indstillet på »drift«, dvs. står parallelt med vandtilslutningen og er gået i hak.

Luk aftapningsventilen ved at trykke på trykknappen, indtil den går i hak.

Ved temperaturer under ca. 7 °C ved FrostControl skal varmeovnen kobles til først for at opvarme varmeovns- og FrostControl. Efter nogle få minutter, når temperaturen FrostControl er over 7 °C, kan aftapningsventilen lukkes.

Der tilsluttes strøm til vandpumpen (hoved- eller pumpeafbryder).

Der åbnes for varmtvandshanerne i køkken og bad (blandingsbatterier eller armaturer med et enkelt håndtag indstilles på »varm«). Lad armaturerne være åbne, indtil vandet i vandvarmerne har fortrængt luften og der kun kommer vand ud.

Ifald udelukkende koldtvandsanlægget uden vandvarmerer i drift, fyldes vandvarmerens kedel ligeledes automated vand. For at undgå frostskader skal vandvarmerennes via aftapningsventilen, også selvom den ikke har væbrug.

Ved tilslutning til en central vandforsyning (land- eller bytilslutning) skal der indsættes en anordning til duktion for at undgå, at trykket i vandvarmeren tiger 2,8 bar.

Tømning af vandvarmeren

Der åbnes for varmtvandshanerne i køkken og bad.

Drej drejekontakten til aftapningsventilen (FrostControl) 180°, indtil den går i hak. Derved springer trykknappen ud, og aftapningsventilen åbnes.

Vandvarmeren tømmes nu direkte ud via aftapningsventilen. Kontrollér om hele vandindholdet løber ud (10 liter) ved at stille en spand under. Der ydes ingen garanti ved frostskader!

Vedligeholdelse

Der må kun anvendes originale Truma-dele til service og reparation.

For at beskytte apparatet mod mikroorganismer skal biofilm, aflejringer og kalk fjernes med kemi. Til dette formål må der kun anvendes produkter uden klor, så man undgår skader på apparatet.

Den kemiske metode til bekaempelse af mikroorganismer i apparatet kan suppleres med, at vandet i vandvarmeren regelmæssigt opvarmes til 70 °C.

Indstil drejekontakten på betjeningsdelen på position (c – sommermodus) 60 °C. Den grønne (b) og gule (g) LED lyser.

Når vandtemperaturen i vandvarmeren har nået 60 °C, slår brænderen fra og den gule LED (g) slukker. Apparatet skal være koblet til i mindst 30 minutter, og der må ikke tappes vand af. Restvarmen i varmeveksleren opvarmer vandet til 70 °C.

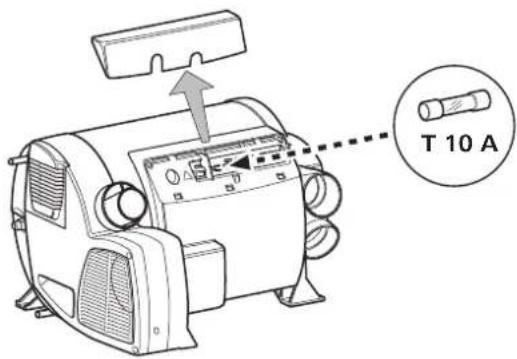

Sikringer

Apparatets sikring sidder under tilslutningsdækslet på elektronikken. Sikringen må kun udskiftes med en tilsvarende sikring.

Apparatets sikring: 10 A - træg - (T 10 A)

T 10 A

Bortskaffelse

Gasvarmeovnen skal bortskaffes i overensstemmelse med de administrative bestemmelser i det pågældende anvendelsesland. De nationale forskrifter og love (i Tyskland f.eks. bestemmelserne om udrangerede køretøjer) skal overholdes.

I andre lande skal de gældende forskrifter overholdes.

Tekniske data

fundet iht. EN 624 og Truma kontrolbetingelser

Kategori

I3 B/P iht. EN 437

Gastype

Flydende gas (Propan / Butan)

Driftstryk

30 mbar (se typeskiltet)

Vandindhold

10 liter

Luftgennemstrømning (frit udblæsende uden varmluftrør)

Combi 4: med 3 varmluftudtag maks. 249 m³/h

med 4 varmluftudtag maks. 287 m³/h

Combi 6: med 4 varmluftudtag maks. 287 m³/h

Strømforbrug ved 12 V

Ovn + vandvarmer

Combi 4: Kortvarigt maks. 5,6 A

(Gennemsnitligt strømforbrug 1,1 A)

Combi 6: Kortvarigt maks. 5,6 A

(Gennemsnitligt strømforbrug 1,3 A)

Opvarmning af vandvarmer: maks. 0,4 Å

Hvilestrøm: 0,001 A

Varmelegeme - FrostControl (option): maks. 0,4 A

Vægt (uden vandindhold)

Varmeovn: 14,0 kg

Varmeovn med periferi: 14,5 kg

Truma Combi er kontrolleret af DVGW og opfylder EF-direktivet om tilnærmelse af medlemsstaternes lovgivning om gasapparater (90/396/E∅F) samt de ligeledes gældende EF-direktiver. For EU-lande foreligger CE-produkt-identifikationsnummer Combi 4 / Combi 6: CE-0085BS0085

Varmeovnen er i overensstemmelse med direktiv 2001/56/EF med ændring 2004/78/EF og 2006/119/EF og har typegodken-delsesnummer

Combi 4: e1 00 0193

Combi 6: e1 00 0194

Udstyret opfylder EMV-direktiv 2004/108/EF.

Varmeovnen er i overensstemmelse med direktiv 2004/104/EF om radiostøj ved køretøjer med ændringerne 2005/83/EF og 2006/28/EF og har følgende typegodkendelsesnummer: e1 03 5020

Varmeovnen opfylder direktiv 2000/53/EF vedr. gamle køretøjer og direktiv 98/83/E∅F vedr. drikkevand.

Ret til tekniske ændringer forbeholdes!

Mål

450 mm

510 mm 300 mm

Fejl Årsag Afhjælpning

Hvis ingen LED lyser er udstyret tilkoblet og der foreligger driftsspænding.	– Automatisk genstart er blokeret, fx efter en afbrydelse af strømforsyningen.	– Reset (fejl-reset) ved frakobling, vent 5 sekunder og tilkobl igen.
Efter tilkobling (vinter- og sommer-modus) lyser LED’erne ikke.	– Ingen driftsspænding.	– Kontroller batterispænding 12 V, oplad ved behov.– Kontroller alle elektriske stikforbindelser.
	– Anlægs- eller køretøjssikring defekt.	– Kontroller apparatets eller køretøjets sikring, udskift ved behov (se sikringer).
Efter tilkobling lyser den grøne LED, men varmeovnen kører ikke.	– Den indstillede temperatur på betjeningsdelen er lavere end rumtemperaturen.	– Indstil rumtemperaturen på betjeningsdelen højere.
Efter tilkobling af ovnen lyser den grønne LED og
– den røde LED blinker med 5 Hz,	– Vinduet over kaminen er åbent (vindueskontakt).	– Luk vinduet.
	– Underspænding.Batterispænding for lav < 10,0 V.	– Oplad batteriet, udskift om nødvendigt et for gammelt batteri.
– den røde LED blinker med 1 Hz,	– Eventuel underspænding.Batterispænding for lav < 10,4 V.	– Oplad batteriet!
– den røde og den gule LED blinker skiftevis med 1 Hz.	– Eventuel underspænding ved opvarmning af vandindholdet.Batterispænding for lav < 10,4 V.	– Oplad batteriet!
Efter tilkobling af varmeovnen lyser den grønne og den røde LED.	– Elektronikken er defekt. – Kontakt Trumas serviceafdeling.
Ca. 30 sek. efter tilkobling af varme-ovnen lyser den røde LED.	– Gasflaske eller afspærrings-ventil i gastilledning lukket.	– Kontroller gastilførslen, og åbn ventilerne.
	– Forbrændingslufttilførslen eller forbrændingsgasudtaget er lukket.	– Undersøg åbningerne for snavs (sne, is, løv etc.), og fjern det eventuelt.
Varmeovnen skifter efter længere tids drift om på fejl.	– Sommerdrift med tom vandbeholder.	– Sluk for anlægget og lad det afkøle. Fyld vandvarmeren med vand.
	– Varmluftudgange er blokeret.	– Kontroller de enkelte udgangsåbninger.
	– Cirkulationsluftindtag blokeret.	– Fjern blokeringen af cirkulationsluftindtaget.
	– Gastryksregulator tiliset.	– Brug regulatoropvarmning (EisEx).
	– Butanandelen i gasflasken er for høj.	– Brug propan (specielt ved temperaturer under 10 °C er butanen uegnet til opvarmning).
Den grønne og røde LED blinker (med 5 Hz) efter frakobling af ovnen.	– Apparatet blev koblet fra pga. fejl. Efterløb til temperatur-reduktion ved apparatet er aktivt.	– Efterløbet kobler fra efter få minutter. Først herefter er der mulighed for nulstilling (fejl-reset) ved at koble fra og på ny koble til.
Den grønne LED blinker (med 5 Hz) efter frakobling af ovnen.	– Efterløb til temperaturreduktion ved apparatet er aktivt.	– Ingen fejl. Efterløbet kobler fra efter ca. 5 minutter.
Vandforsyning
Efter frakobling af varmeovnen åbnes aftapningsventilen (FrostControl).	– Temperatur ved aftapnings-ventilen under ca. 3 °C.	– Tilkobl varmeovnen. Ved temperaturer under 3 °C åbner aftapningsventilen automatisk! Uden opvarmning kan aftapningsventilen først lukkes igen ved temperaturer fra 7 °C!
		– Brug varmelegemet til FrostControl.
Aftapningsventilen ( FrostControl) kan ikke længere lukkes.	– Temperatur ved aftapnings-ventilen under ca. 7 °C.	– Tilkobl varmeovnen. Uden opvarmning kan aftapningsventilen først lukkes igen ved temperaturer fra 7 °C!
	– Drejekontakten er ikke indstillet på »drift«.	– Indstil drejekontakten til aftapningsventilen på »drift«, og tryk på trykknappen, indtil den går i hak.
Vandet løber stødvist ud af aftap-ningsstudsen på FrostControl.	– Vandtrykket er for højt.	– Kontroller pumpetrykket (maks. 2,8 bar). Ved tilslutning til en central vandforsyning (land- eller bytilslutning) skal der anvendes en trykaflaster, som forhindrer, at trykket i vandvarmeren overstiger 2,8 bar.

Hvis fejlen ikke afhjælpes herved, kontaktes Trumas serviceafdeling.

Tilbehør

Truma timer ZUCB komplet med 3 m tilslutningskabel (art.-nr. 34043-01). Forlængerledning 6 m til timer ZUCB (art.-nr. 34301-03).

Varmelegeme til FrostControl med tilslutningsledning 1,5 m og låseplade (art.-nr. 70070-01).

Som standard leverer Truma en passende ramme til hver betjeningsdel/timer i farven agatgrå. Som ekstratilbehør fås rammerne desuden i farverne sort, beige, platin eller guld.

Sidedelene, der fås i 8 forskellige farver, giver en flot afslutning, der passer til betjeningsdelene eller timeren.

Henvend Dem i Deres specialforretning.

Clips, 1 stk. (art.-nr. 34000-65900). Til montering af flere Truma-betjeningsdele ved siden af hinanden.

Andet tilbehør (ej illu.) til betjeningsdel:

• Ledning til betjeningsdel 6 m (art.-nr. 34020-21400)
• Kobling (art.-nr. 34020-21500)
• Forlængerledning 3 m inkl. kobling (art.-nr. 34301-02)
• Forlængerledning 6 m inkl. kobling (art.-nr. 34301-01)

Productens garantierklæring

1. Garantisager

Producenten yder garanti for mangler på apparatet, som skyldes materiale- eller produktionsfejl. I tillæg hertil gælder de lovmæssige garantibestemmelser overfor forhandleren.

Garantien dækker ikke ved skader på apparatet

• som følge af sliddele og naturligt slid,
• som følge af anvendelse af andre dele, som ikke er originale Truma dele, i apparatet og ved anvendelse af ikke egnede gastrykregulatorer,
• som følge af manglende overholdelse af Trumas monterings- og brugsanvisninger,
• som følge af forkert håndtering,
• som følge af forkert transportemballering.

2. Garantiens omfang

Garantien gælder for mangler i henhold til punkt 1 som opstår inden for 24 måneder fra købsaftalens indgåelse mellem forhandler og slutbruger. Producenten afhjælper sådanne mangler efter eget valg ved reparation eller levering af reservedele. Såfremt producenten yder garanti, begynder garantiperioden for de reparerede eller udskiftede dele ikke forfra; den påbegyndte periode fortsættes. Videregående krav, særligt erstatningskrav fra køber eller tredjemand er udelukket. Bestemmelserne i loven om produktansvar bevarer deres gyldighed.

Udgifter i forbindelse med henvendelse til Trumas fabriks-kundeservice for at udbedre en mangel i henhold til garantien – specielt transport-, arbejds- og materialeomkostninger, dækkes af producenten såfremt kundeservicen i Tyskland benyttes. Garantien omfatter ikke kundeservice i andre lande.

Yderligere omkostninger som følge af vanskelige afmonterings- og monteringsbetingelser for apparatet (f.eks. nødven-dig afmontering af møbel- eller karosseridele) kan ikke god-kendes som garantiydelse.

3. Fremsættelse af garantiekrav

Producentens adresse:

I tilfælde af fejl skal man i Tyskland principielt kontakte Trumas serviceafdeling. I andre lande kontaktes de pågældende servicepartnere (se Trumas servicehæfte eller på www.truma.com). Garantibeviset skal forelægges i korrekt udfyldt stand eller anlæggets fabriksnummer samt købsdato angives.

For at producenten kan kontrollere om der foreligger et garantitilfælde, skal slutbrugeren transportere eller sende anlægget til producenten for egen risiko. Ved skade på varmelegemer (varmevekslere) skal gastrykregulatoren medsendes.

Ved indsendelse til fabrikken skal forsendelsen foretages pr. fragtpost. I garantitilfælde overtager fabrikken transportomkostninger samt omkostninger i forbindelse med indsendelse og tilbagesendelse. Hvis der ikke er tale om en garantisag, giver producenten besked til kunden om dette og angiver reparationsomkostningerne, som ikke dækkes af producenten. I givet fald påhviler det også kunden at betale forsendelsesomkostninger.

DK I tilfælde af fejl skal man i Tyskland principielt kontakte Trumas serviceafdeling. I andre lande kontaktes de pågældende servicepartnere (se Trumas servicehæfte eller på www.truma.com).
