| Produkttype | Varmluftvarme med integreret vandvarmer |
| Mærke | Truma |
| Model | Combi D 6 E |
| Strømforsyning | Diesel (DIN EN 590) og elektrisk 230 V |
| Varmeeffekt (diesel) | 2000 / 4000 / 6000 W (automatiske trin) |
| Varmeeffekt (elektrisk) | 900 W eller 1800 W |
| Maksimal blandet effekt | 5800 W |
| Vandkapacitet | 10 liter |
| Brændstofforbrug | 220 til 630 ml/t |
| Luftstrøm | maks. 287 m³/t (uden slange) |
| Strømforbrug 12 V | Varme + vand: 1,8 - 4 A; Kun vand: maks. 1,8 A; Hvile: 0,001 A |
| Strømforbrug 230 V | 3,9 A (900 W) eller 7,8 A (1800 W) |
| Mål (L × B × H) | 450 × 525 × 300 mm |
| Vægt (uden vand) | Apparat: 16,9 kg; Med periferi: 18,3 kg |
| Justerbar vandtemperatur | 40 °C eller 60 °C |
| Frostbeskyttelse | FrostControl: automatisk åbning ved ca. 3 °C |
| Overophedningsbeskyttelse 230 V | Mekanisk kontakt med nulstillingsknap |
| Maksimal højde uden sæt | 1500 m (op til 2750 m med valgfrit sæt) |
| Anbefalet vedligeholdelse | Månedlig afpudsning; kontrol af skorsten; afkalkning; vedligeholdelse af fagmand hvert 2. år |
| Reservedele og reparationsmuligheder | Brug kun originale Truma-dele |
| Garanti | 24 måneder i EU, Island, Norge, Schweiz, Tyrkiet |
| Godkendelser | E1 122R-00 0232 / E1 10R-04 5277 |
Ofte stillede spørgsmål - Combi D 6 E TRUMA
Brugerspørgsmål om Combi D 6 E TRUMA
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Pande i PDF-format gratis! Find din vejledning Combi D 6 E - TRUMA og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. Combi D 6 E af mærket TRUMA.
BRUGSANVISNING Combi D 6 E TRUMA
DA Brugsanvisning Side 47 Skal medbringes i køretøjet
Anvendte symboler 47
Anvendelse 47
Sikkerhedsanvisninger 48
Funktionsbeskrivelse (Combi D 6) 50
Funktionsbeskrivelse (Combi D 6 E) 50
Brændstofforsyning 50
Brændstofkvalitet 50
Brændstof ved lave temperaturer 50
Brugsanvisning
Betjeningsdele 51
Rumtemperaturføler 51
FrostControl 51
Åbning af sikkerheds-/aftapningsventilen 51
Lukning af sikkerheds-/aftapningsventilen 51
Automatisk åbning af sikkerheds-/aftapningsventilen ..... 51
Fyldning af vandvarmeren 51
Tømning af vandvarmeren 52
Første ibrugtagning 52
Fyldning af brændstofledninger 52
Ibrugtagning 52
Frakobling 52
Vedligeholdelse 52
Sikringer 52

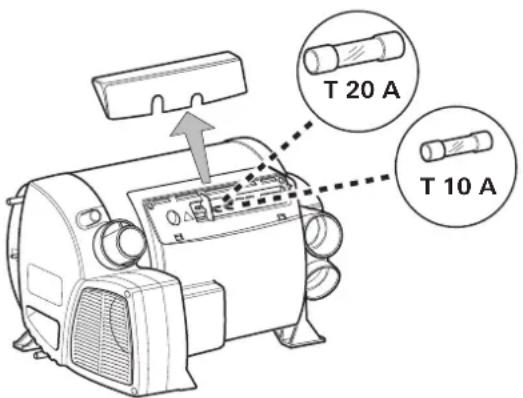

Sikringer 12 V 52

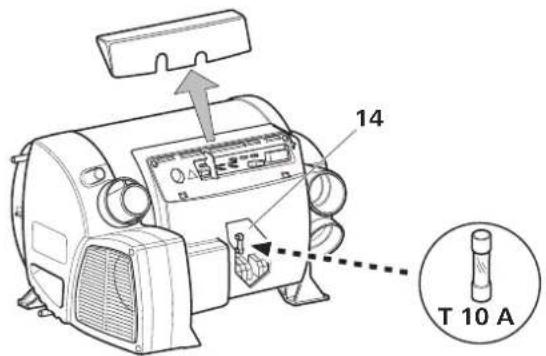

Sikring 230 V (Combi D 6 E) 53

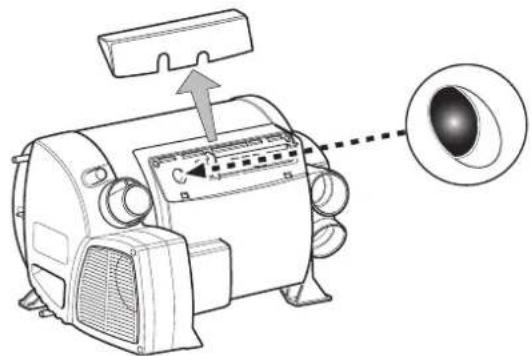

Overophedningsbeskyttelse 230 V (Combi D 6 E) 53
Tekniske data 53
Fejl 54
Fejlfindingsvejledning (vandforsyning) 54
Fejlfindingsvejledning (brændstofforsyning) 54
Bortskaffelse 54
Tilbehør 54
Producentgarantierklæring (EU) 55

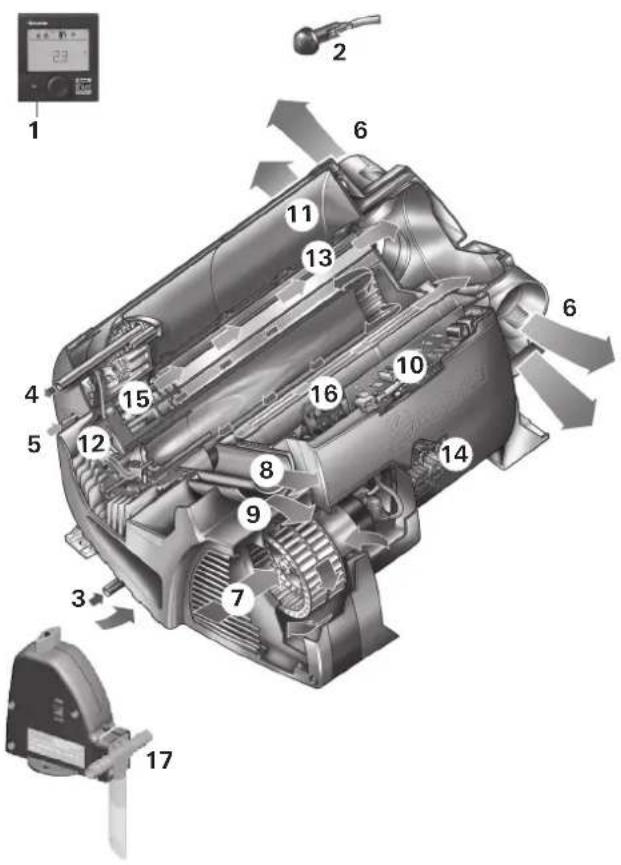

1 Betjeningsdel digital eller analog (uden ill.)
2 Rumtemperaturføler
3 Koldtvandstilslutning
4 Varmtvandstilslutning
5 Brændstoftilslutning
6 Varmluftudgange
7 Cirkulationsluftindtag
8 Forbrændingsgasudgang
9 Forbrændingslufttilførsel
10 Elektronisk styreenhed
11 Vandbeholder (10 liter)
12 Brænder
13 Varmeveksler
14 Effektelektronik
15 Varmelegemer 230 V
16 Overophedningskontakt 230 V
17 FrostControl (sikkerheds-/aftapningsventil)
Anvendte symboler
Symbolerne henviser til mulige farer.
Henvisning med informationer og tips.
Anvendelse
Dieselvarmeanlægget Combi D 6 (E) er et varmluftsanlæg med integreret vandvarmer (10 liter).
Anlægget er beregnet til montering i autocampere og campingvogne. Montering indvendigt i busser og køretøjer (køre-tøjsklasse M2 og M3) er ikke tilladt.
Ved montering i specialkøretøjer samt køretøjer til transport af farligt gods skal de gældende forskrifter overholdes.
Længerevarende drift i 1.500 – 2.750 m højde forudsætter desuden et højdesæt (art.-nr. 34610-01).

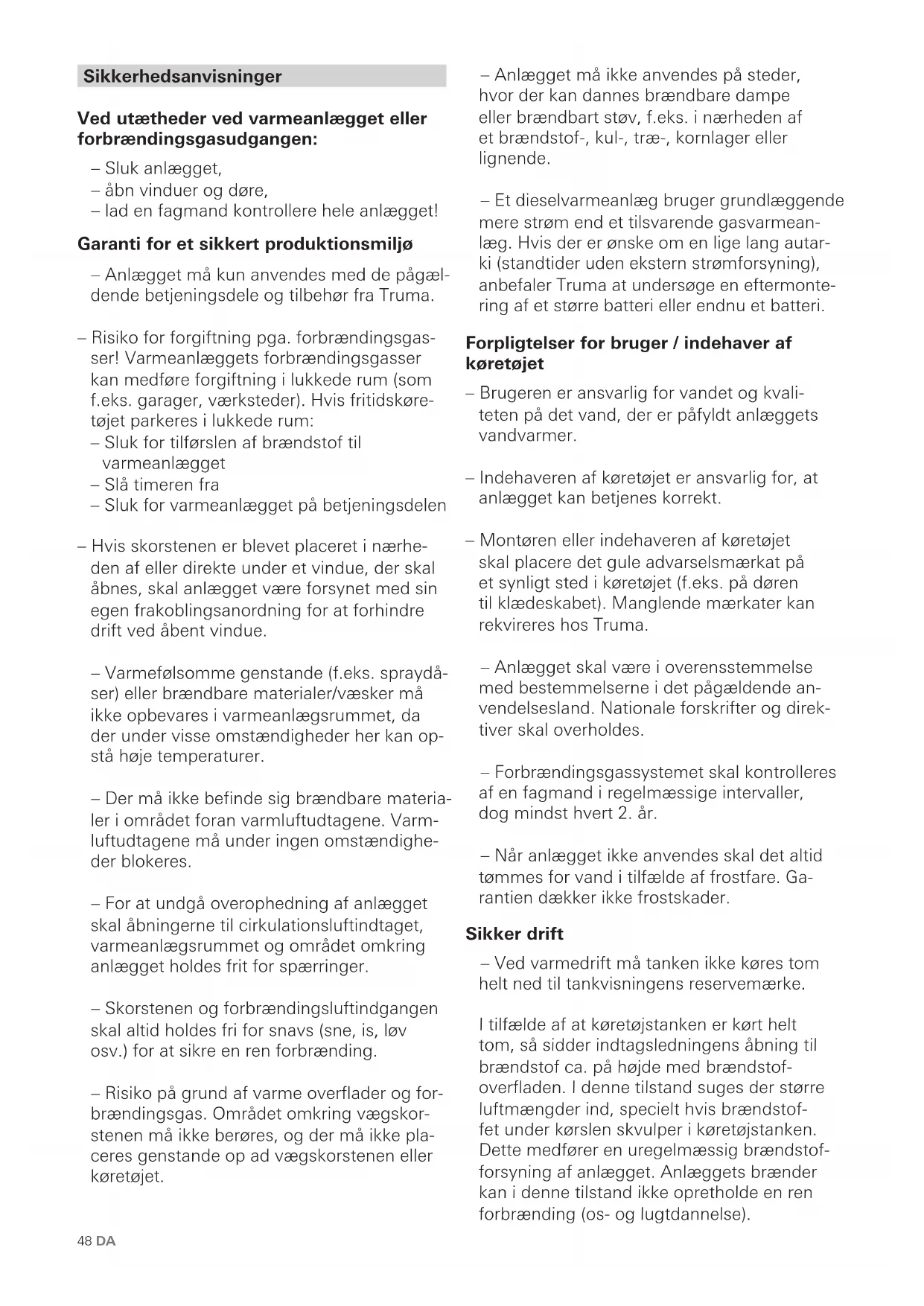

Sikkerhedsanvisninger
Ved utætheder ved varmeanlægget eller forbrændingsgasudgangen:
- Sluk anlægget,
- åbn vinduer og døre,
- lad en fagmand kontrollere hele anlægget!
Garanti for et sikkert produktionsmiljø
– Anlægget må kun anvendes med de pågældende betjeningsdele og tilbehør fra Truma.
– Risiko for forgiftning pga. forbrændingsgasser! Varmeanlæggets forbrændingsgasser kan medføre forgiftning i lukkede rum (som f.eks. garager, værksteder). Hvis fritidskøretøjet parkeres i lukkede rum:
- Sluk for tilførslen af brændstof til varmeanlægget
- Slå timeren fra
- Sluk for varmeanlægget på betjeningsdelen
– Hvis skorstenen er blevet placeret i nærhe- den af eller direkte under et vindue, der skal åbnes, skal anlægget være forsynet med sin egen frakoblingsanordning for at forhindre drift ved åbent vindue.
– Varmefølsomme genstande (f.eks. spraydåser) eller brændbare materialer/væsker må ikke opbevares i varmeanlægsrummet, da der under visse omstændigheder her kan opstå høje temperaturer.
– Der må ikke befinde sig brændbare materialer i området foran varmluftudtagene. Varmluftudtagene må under ingen omstændigheder blokeres.
– For at undgå overophedning af anlægget skal åbningerne til cirkulationsluftindtaget, varmeanlægsrummet og området omkring anlægget holdes frit for spærringer.
- Skorstenen og forbrændingsluftindgangen skal altid holdes fri for snavs (sne, is, løv osv.) for at sikre en ren forbrænding.
– Risiko på grund af varme overflader og forbrændingsgas. Området omkring vægskorstenen må ikke berøres, og der må ikke placeres genstande op ad vægskorstenen eller køretøjet.
– Anlægget må ikke anvendes på steder, hvor der kan dannes brændbare dampe eller brændbart støv, f.eks. i nærheden af et brændstof-, kul-, træ-, kornlager eller lignende.
– Et dieselvarmeanlæg bruger grundlæggende mere strøm end et tilsvarende gasvarmeanlæg. Hvis der er ønske om en lige lang autarki (standtider uden ekstern strømforsyning), anbefaler Truma at undersøge en eftermontering af et større batteri eller endnu et batteri.
Forpligtelser for bruger / indehaver af køretøjet
- Brugeren er ansvarlig for vandet og kvaliteten på det vand, der er påfyldt anlæggets vandvarmer.
- Indehaveren af køretøjet er ansvarlig for, at anlægget kan betjenes korrekt.
- Montøren eller indehaveren af køretøjet skal placere det gule advarselsmærkat på et synligt sted i køretøjet (f.eks. på døren til klædeskabet). Manglende mærkater kan rekvireres hos Truma.
– Anlægget skal være i overensstemmelse med bestemmelserne i det pågældende anvendelsesland. Nationale forskrifter og direktiver skal overholdes.
- Forbrændingsgassystemet skal kontrolleres af en fagmand i regelmæssige intervaller, dog mindst hvert 2. år.
– Når anlægget ikke anvendes skal det altid tømmes for vand i tilfælde af frostfare. Garantien dækker ikke frostskader.
Sikker drift
– Ved varmedrift må tanken ikke køres tom helt ned til tankvisningens reservemærke.
I tilfælde af at køretøjstanken er kørt helt tom, så sidder indtagsledningens åbning til brændstof ca. på højde med brændstof-overfladen. I denne tilstand suges der større luftmængder ind, specielt hvis brændstoffet under kørslen skvulper i køretøjstanken. Dette medfører en uregelmæssig brændstofforsyning af anlægget. Anlæggets brænder kan i denne tilstand ikke opretholde en ren forbrænding (os- og lugtdannelse).
- Kontrollér, at ventilationen i køretøjet er tilstrækkelig. Ved idrifttagning af anlægget kan der kortvarigt opstå røg og lugt. Dette skyldes støv og snavs. Det er særligt tilfældet, hvis anlægget ikke har været i brug gennem længere tid.
– Anlægget kan anvendes af børn fra 8 år samt af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er under opsyn eller er blevet instrueret i sikker brug af anlægget, og forstår de dermed forbundne farer. Børn må ikke lege med anlægget.
- Forbrændingsgasdobbeltret (forbrændingsgaslyddæmper- og udsugningsrør) skal regelmæssigt kontrolleres for beskadigelse og fast tilslutning - dette gælder især efter længere køreture. Derudover skal det kontrolleres, at anlægget og skorstenen er fastgjort korrekt.
Anvendelse under kørsel
– Anlægget må ikke anvendes under tankning, i parkeringshuse, garager eller på færger.
– Undlad at sprøjte direkte i vægskorstenen under rengøring for at undgå risiko for be- skadigelse af anlægget fra vandsprøjt.
Forholdsregler ved fejl
– Sluk for Combi i tilfælde af usædvanlige lyde eller lugte.
– Fare for brand / eksplosion ved forsøg på at anvende et anlæg, der er blevet beskadiget pga. oversvømmelse, eller hvis køretøjet har været impliceret i en ulykke. Anlægget skal inspiceres af en fagmand og denne skal udskifte dele, der er blevet beskadiget pga. fugtighed. Det beskadigede anlæg skal evt. udskiftes med et helt nyt.
– Reparationer på anlægget må kun udføres af en fagmand.
- Defekter skal straks repareres af en fagmand.
– Man må kun selv rette fejl, hvis fejlretningen er beskrevet i fejlfindingsvejledningen i denne brugsanvisning.
– Efter en eksplosion (ved fejlantænding) skal anlægget og forbrændingsgasudgangen kontrolleres af en fagmand.
Vedligeholdelse / reparation / rengøring
– Reparationer og rengøring af anlægget må kun foretages af en fagmand.
– Vedligeholdelse, reparation og rengøring må ikke foretages af børn.
– Garantien bortfalder, og producenten fralægger sig ethvert ansvar:
– ved ændringer på anlægget (inklusive tilbehør),
- ved ændring af forbrændingsgasudgang og skorsten,
– hvis der ikke anvendes originale Truma-dele som reservedele og tilbehør,
– hvis monterings- og brugsanvisningen ikke følges.
Desuden bortfalder brugsretten til anlægget og dermed også i mange lande førertilladelsen til køretøjet.
– Nye anlæg og anlæg, der ikke har været brugt i længere tid, skal – sammen med alle varmt- og koldtvandsslanger – skylles grundigt igennem med drikkevand.
Funktionsbeskrivelse (Combi D 6)
Dieselvarmeanlægget Combi D 6 er et varmluftsanlæg med integreret vandvarmer (10 liter). Brænderen arbejder blæserstøttet, derved sikres også en fejlfr funktion under kørslen.
Med varmeanlægget kan man i varme- og varmtvandsdrift opvarme rummet og samtidigt varme vand. Er der kun behov for varmt vand, er dette muligt i varmtvandsdrift.
– I varmtvandsdrift sker vandopvarmningen på laveste effekttrin. Når vandtemperaturen er nået, slår brænderen fra.
- I varme- og varmtvandsdrift vælger anlægget automatisk det nødvendige effekttrin, svarende til temperaturforskellen mellem den på betjeningsdelen indstillede og den aktuelle rumtemperatur. Når vandvarmeren er fyldt, opvarmes van- det automatisk. Vandtemperaturen afhænger af den valgte driftsmodus og varmeeffektafgivelsen.
Ved temperaturer fra ca. 3 °C ved den automatiske sikkerheds-/aftapningsventil FrostControl åbner ventilen og tømmer vandvarmeren.
Funktionsbeskrivelse (Combi D 6 E)
Dieselvarmeanlægget Combi D 6 E er et varmluftsanlæg med integreret vandvarmer (10 liter). Brænderen arbejder blæserstøttet, derved sikres også en fejlfri funktion under kørslen.
Med varmeanlægget kan man i varme- og varmtvandsdrift opvarme rummet og samtidigt varme vand. Er der kun behov for varmt vand, er dette muligt i varmtvandsdrift.
Ved temperaturer fra ca. 3 °C ved den automatiske sikkerheds-/aftapningsventil FrostControl åbner ventilen og tømmer vandvarmeren.
Til drift af anlægget kan man vælge mellem 3 forskellige muligheder:
- kun dieseldrift
til uafhængig anvendelse
- kun el-drift
230 V til stationær anvendelse på campingpladsen
I varme- og varmtvandsdrift vælger anlægget automatisk det nødvendige effekttrin, svarende til temperaturforskellen mellem den på betjeningsdelen indstillede og den aktuelle rumtemperatur. Når vandvarmeren er fyldt, opvarmes vandet automatisk. Vandtemperaturen afhænger af den valgte driftsmodus og varmeeffektafgivelsen.
Til anvendelse om vinteren kan alle 3 muligheder for energivalg anvendes.
- I dieseldrift vælger anlægget automatisk det nødvendige effekttrin.
- Ved el-drift kan der i overensstemmelse med sikringen på campingpladsen, manuelt forvælges en effekt på 900 W (3,9 A) eller 1.800 W (7,8 A).
Ved højere effektbehov (f.eks. opvarmning eller lave udendørstemperaturer) bør man vælge diesel- eller blandingsdrift, så varmeeffekten altid er tilstrækkelig stor.
- I blandingsdrift foretrækkes el-drift 230 V, hvis der kun er behov for en lav effekt (f.eks. til opretholdelse af rumtemperaturen). Dieselbrænderen tilkobler først ved en højere effekt og slukker som den første ved opvarmning.
Varmtvandsdrift
– I dieseldrift sker vandopvarmningen på laveste effekttrin. Når vandtemperaturen er nået, slår brænderen fra.
- Ved el-drift kan der i overensstemmelse med sikringen på campingpladsen, manuelt vælges en effekt på 900 W (3,9 A) eller 1.800 W (7,8 A).
Blandingsdrift er ikke mulig. Ved denne indstilling vælger anlægget automatisk el-drift. Dieselbrænderen tilkobles ikke.
Brændstofforsyning
Brændstofkvalitet
Varmeanlægget skal til driften bruge dieselbrændstof iht. DIN EN 590. Drift med biodiesel (PME, RME eller AME) er ikke tilladt.
Brændstof ved lave temperaturer
Der foretages automatisk en tilpasning til de normale vintertemperaturer af raffinaderierne og tankstationerne (vinterdiesel).
Der kan opstå vanskeligheder ved temperaturer under 0 °C, hvis køretøjet stadig har sommerdiesel i tanken.
Hvis der ved lave temperaturer ikke er specielt dieselbrændstof f.eks. vinterdiesel til rådighed, skal der iblandes petroleum eller benzin iht. køretøjsproducentens forskrifter.
Temperatur
0 °C til -20 °C Vinterdiesel
-20 °C til -30 °C Polardiesel/arktisk diesel
Det er ikke tilladt at iblande spildolie!
For at sikre, at alle varmeanlæggets brændstofledninger er fyldt med vinterdiesel eller andre tilladte blandinger efter tankning, skal varmeanlægget være tændt i mindst 15 minutter.
Brugsanvisning
Læs sikkerhedsanvisningerne og brugsanvisningen grundigt, inden ibrugtagning og sørg for at følge anvisningerne!
Brugsanvisningerne kan læses i offline-modus ved brug af en mobil terminal og Truma App'en. Brugsanvisningerne bliver hentet, når der er netforbindelse, og herefter gemt permanent på den mobile terminal.
Inden første ibrugtagning skal hele vandforsyningen skylles grundigt med rent vand.
De dele af anlægget, der kommer i kontakt med vand, er drikkevandsgodkendte (se Producenterklæring, www.truma.com – Producenterklæring).
Betjeningsdele
Betjeningsdelene er beskrevet i en separat brugsanvisning.
Rumtemperaturføler
Til måling af rumtemperaturen findes en ekstern rumtemperaturføler (2) i køretøjet. Køretøjsproducenten tilpasser følerens position individuelt efter køretøjstype. Nærmere forklaring findes i køretøjets betjeningsvejledning.
Fig. 2
Temperaturindstillingen ved betjeningsdelen er afhængig af det personlige varmebehov og køretøjets konstruktion og skal findes individuelt.
FrostControl
(sikkerheds-/aftapningsventil)
FrostControl er en strømløs sikkerheds-/aftapningsventil. Ved risiko for frost tømmer den automatisk vandvarmeren for vand via en aftapningsstuds. Ved overtryk i systemet foretages automatisk stødvis trykudligning via sikkerhedsventilen.

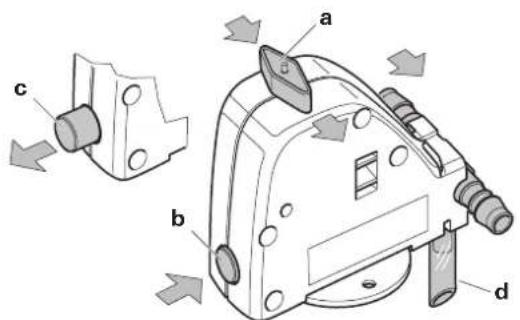

a = Drejekontakt position »drift« b = Trykknap position »lukket« c = Trykknap position »tømning« d = Aftapningsstuds (ført ud gennem køretøjets gulv)
Åbning af sikkerheds-/aftapningsventilen
Drej drejekontakten 180°, indtil den går i hak, derved springer trykknappen ud (pos. c). Vandet i vandvarmeren løber ud via aftapningsstudsen (d).
Aftapningsstudsen (d) på FrostControl skal altid holdes fri for snavs (sne, is, løv etc.), så alt vandet kan løbe ud! Garantien dækker ikke frostskader!
Lukning af sikkerheds-/aftapningsventilen
Kontroller, at drejekontakten er indstillet på »drift« (pos. a) dvs. står parallelt med vandtilslutningen og er gået i hak.
Luk sikkerheds-/aftapningsventilen ved at trykke på trykknappen. Trykknappen skal gå i hak i position (b) »lukket«.
Først ved temperaturer over ca. 7 °C ved sikkerheds-/aftapningsventilen kan ventilen lukkes manuelt med trykknappen (pos. b) og vandvarmeren blive fyldt.

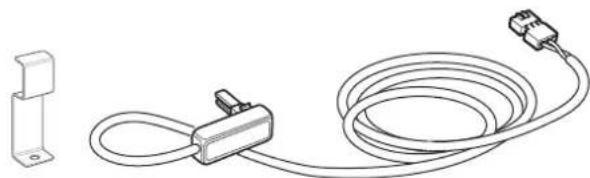

Truma leverer et varmeelement (art.-nr. 70070-01) som tilbehør, der stikkes ind i FrostControl og fastgøres med en läseplade. Dette varmeelement opvarmer FrostControl til ca. 10 °C ved tilkoblet Combi D. Vandvarmeren kan, uafhængigt af temperaturen i monteringsrummet, fyldes efter kortere tid.
Automatisk åbning af sikkerheds-/aftapningsventilen
Ved temperaturer under ca. 3 °C ved sikkerheds-/aftapningsventilen åbner denne automatisk, trykknappen springer ud (position c). Vandet i vandvarmeren løber ud via aftapningsstudsen (d).
Fyldning af vandvarmeren
Kontroller, om sikkerheds-/aftapningsventilen er lukket (se »Lukning af sikkerheds-/aftapningsventilen«).
Ved temperaturer under ca. 7 °C ved FrostControl skal varmeanlægget kobles til først for at opvarme monteringsrum og FrostControl. Efter nogle få minutter, når temperaturen ved FrostControl er over ca. 7 °C, kan sikkerheds-/aftapningsventilen lukkes.
- Åbn varmtvandshaner i køkken og bad (sæt forvalgsblandere eller etgrebsarmaturer på »varm«). Lad armaturerne være åbne, indtil vandet i vandvarmerne har fortrængt luften, og der kun kommer vand ud.
Hvis det kun er koldtvandsanlægget, der drives uden vandvarmer, fyldes vandvarmeren også her med vand. For at undgå frostskader skal vandvarmeren tømmes via sikkerheds-/aftapningsventilen, også selvom den ikke har været i brug.
Ved frost kan fyldningen forhindres pga. frosset restvand. Vandvarmeren kan optøs ved kort ibrugtagning (maks. 2 minutter). Frosne ledninger kan optøs ved at opvarme kabinen.
Ved tilslutning til en central vandforsyning (land- eller bytilslutning) skal der anvendes en trykaflaster, som forhindrer, at der kan opstå tryk i vandvarmeren, der overstiger 2,8 bar.
Tømning af vandvarmeren
Hvis autocamperen/campingvognen ikke anvendes i frostperioden, skal vandvarmeren altid tømmes!
For kontrol af det vand, der løber fra, stilles en passende beholder (10 liter) under aftapningsstudsen (d) for sikker-/aftapningsventilen.
- Åbn sikkerheds-/aftapningsventilen (se »Åbning af sikkerheds-/aftapningsventilen«).
Vandvarmeren tømmes nu direkte ud via sikkerheds-/aftapningsventilen. Kontroller, at hele vandvarmerens vandindhold (10 liter) er tømt ud i beholderen via sikkerheds-/aftapningsventilen.
Garantien dækker ikke frostskader!
Første ibrugtagning
(eller tom tank)
Fyldning af brændstofledninger
Hvis ikke der anvendes automatisk påfyldningsudstyr til fyldning af brændstofledningerne, kræves det som regel, at varmeanlægget startes flere gange.
Kontroller, at skorstenen ikke er blokeret. Eventuel isolering skal fjernes.
Tænd for anlægget ved betjeningselementet. For hver start foretager anlægget automatisk 2 startforsøg (förste start og genstart) med en funktionstid på hhv. 2 minutter. Hvis der ikke registreres en flamme efter genstarten, går anlægget over på fejl og skal slukkes og atter tændes igen via betjeningselementet.
Efter i alt 15 startforsøg (første start og genstart) uden en flamme aktiveres en spærre. For at ophæve spærren igen s du kontakte Trumas serviceafdeling eller en af vores riserede servicepartnere (se www.truma.com).
Kontroller brændstofledninger og tilslutningssteder for tæthed, når brændstofledningerne er blevet fyldt.
Ibrugtagning
Combi D 6
Opvarmningen af kabinen er, afhængig af driftspositionen, både mulig med og uden vandindhold.
Combi D 6 E
Opvarmningen af kabinen er i diesel-, el-, og blandingsdrift, afhængig af driftspositionen, både mulig med og uden vandindhold.
Kontroller, at sikringen i forbindelse med campingpladsens strømforsyning er tilstrækkelig til den effekt på 900 W (3,9 A) eller 1.800 W (7,8 A), der er indstillet ved energi-valgknappen.
For at undgå overophedning af strømforsyningsledningen, skal denne rulles helt af kabeltromlen.
- Kontroller, at skorstenen ikke er blokeret. Eventuel isolering skal fjernes.
– Fyld evt. vandvarmeren med vand (se »Fyldning af vandvarmeren«).
- Tænd for anlægget ved betjeningsdelen.
Frakobling
- Sluk for varmeanlægget på betjeningsdelen.
- Frakoblingsprocessen kan forsinkes i nogle minutter pga. varmeanlæggets interne efterløb.
– Anlægget skal også uden for sæsonen tilkobles én gang om måneden i ca. 10 minutter.
– Sikkerheds-/aftapningsventilen (FrostControl) skal aktiveres regelmæssigt (min. 2 gange om året) for at fjerne kalkaflej-ringer og for at sikre, at den ikke er blokeret.
Til rengøring, desinficering og pleje af vandvarmeren anbefaler vi egnede, gængse produkter. Klorholdige produkter er ikke egnede.
Den kemiske metode til bekæmpelse af mikroorganismer i anlægget kan suppleres med, at vandet i vandvarmeren regelmæssigt opvarmes til 70 °C.
Combi D 6 E
– Vælg driftsmodus »Dieseldrift«.
- Stil vandtemperaturen på 60 °C.
- Tænd for anlægget.
Når vandtemperaturen i vandvarmeren har nået 60 °C, slår brænderen fra. Anlægget skal være koblet til i
mindst 30 minutter, og der må ikke tappes varmt vand. Restvarmen i varmeveksleren opvarmer vandet til 70 °C.
Sikringer
Sikringer 12 V
Sikringerne sidder på elektronikken under afskærmningen. Defekte sikringer må kun udskiftes med sikringer af samme type.
Anlæggets sikring: 10 A – træg – 5 x 20 mm (T 10 A) Brændersikring: 20 A – træg – 6,3 x 32 mm
Sikringen og strømtilslutningsledningerne må kun udskiftes af en fagmand!
Inden åbning af elektronikdækslet skal anlægget kobles fra strømnettet.
Sikringen sidder på effektelektronikken (14) under elektronikdækslet.
Denne finsikring må kun udskiftes med en tilsvarende sikring: 10 A, træg, frakoblingsforsinkelse »H«.
Varmedriften 230 V har en mekanisk overophedningskontakt. Hvis f.eks. spændingsforsyningen på 12 V afbrydes under driften eller i efterløbstiden, kan temperaturerne i anlægget aktivere overophedningsbeskyttelsen.
For at nulstille overophedningsbeskyttelsen skal varmeanlægget køle af, afskærmningen skal tages af og der skal trykkes på den røde knap (resetknap).
Tekniske data
fundet iht. Truma kontrolbetingelser
Brændstof
Diesel iht. EN 590
Vandindhold
10 liter
Varmeanlæg + vandvarmer ca. 80 min.
Pumpetryk
maks. 2,8 bar
Systemtryk
maks. 4,5 bar
Mærkevarmekapacitet (automatiske effekttrin)
Dieseldrift
(110 ml/h ved mellemhøj varmeeffektafgivelse på 1.000 W)
Luftgennemstrømning (frit udblæsende uden varmluftrør)
med 4 varmluftudgange maks. 287 m³/h
Strømforbrug ved 12 V
Varmeanlæg + vandvarmer 1,8 – 4 A (i reguleringsdrift mellem »fra« og »laveste effekttrin« mindre end 1,8 A)
Opvarmning af vandvarmer uden varmedrift maks. 1,8 A
Strømforbrug ved 230 V
3,9 A (900 W) eller 7,8 A (1.800 W)
Vægt (uden vandindhold)
Varmeanlæg: 15,8 kg 16,9 kg (Combi D 6 E)
Varmeanlæg med periferi: 17,2 kg 18,3 kg (Combi D 6 E)
E1 122R-00 0232
E1 10R-04 5277
Ret til tekniske ændringer forbeholdes!
Mål
Mulige fejlårsager samt en fejlfindingsvejledning er beskrevet i brugsanvisningen for den installerede betjeningsdel.
Fejl – vandforsyning
Mulige fejlårsager samt en fejlfindingsvejledning – se »Fejlfindingsvejledning (vandforsyning)«.
Fejlfindingsvejledning (vandforsyning)
| Fejl Årsag / afhjælpning | |
| Ekstrem lang opvarmningstid | Vandbeholderen er kalket til. / Afkalk vandsystemet (se Vedligeholdelse). |
| Der løber vand ud – vandvarmeren kan ikke fyldes op. | Sikkerheds-/aftapningsventilen er åben. / Luk sikkerheds-/aftapningsventilen. |
| Vandvarmeren tømmes ikke, selvom sikkerheds-/aftapningsventilen er åben. | Sikkerheds-/aftapningsventilens aftapningsstuds er lukket. / Undersøg åbningen for snavs (sne, is, løv etc.), og fjern det eventuelt. |
| Der drypper/flyder vand ud af sikkerheds-/aftapningsventilens aftapningsstuds. | Vandtrykket er for højt. / Kontroller pumpetrykket (maks. 2,8 bar). Ved tilslutning til en central vandforsyning (land-eller bytilslutning) skal der anvendes en trykaflaster, som forhindrer, at der kan opstå tryk i vandvarmeren, der overstiger 2,8 bar. |
| Efter frakobling af varmean-lægget åbnes FrostControl. | Ved temperaturer under ca. 3 °C åbner FrostControl automatisk / varmeanlægget tilkobles / uden varmedrift kan FrostControl først lukkes igen ved temperaturer fra ca. 7 °C / anvend varmeelement til FrostControl. |
| FrostControl kan ikke længe-re lukkes. | Temperatur ved FrostControl under ca. 7 °C / tænd varme-anlægget / uden varmedrift kan FrostControl først lukkes igen ved temperaturer fra ca. 7 °C.Drejekontakten står ikke på »drift«. / Stil drejekontakten til FrostControl på »drift«, og tryk på trykknappen, indtil den går i hak. |
Fejlfindingsvejledning (brændstofforsyning)
| Fejl Årsag/afhjælpning | |
| Stærk røgudvikling i skorstenen i mere end 1 minut efter opstart af enheden. | Fejl i brændstofforsyningen.Forkert montering.Indskrænketforbrændingslufttilførsel.Brandfare! Stop betjening af enheden. Kontakt kundeservice. |
Hvis fejlen ikke afhjælpes herved, kontaktes Truma service.
Bortskaffelse
Anlægget skal bortskaffes i overensstemmelse med de administrative bestemmelser i det pågældende anvendelsesland. De nationale forskrifter og love (i Tyskland f.eks. bestemmelserne om udrangerede køretøjer) skal følges.
I andre lande skal de gældende forskrifter overholdes.
Tilbehør
Truma CP plus
Digital betjeningsdel Truma CP plus med klimaautomatik til de iNet-kompatible Truma varmeanlæg Combi og Truma klimasystemer Aventa eco, Aventa comfort (fra serienummer 24084022 – 04/2013), Saphir comfort RC og Saphir compact (fra serienummer 23091001 – 04/2012)
- Funktionen »klimaautomatik« styrer automatisk varmeanlæg og klimasystem til den ønskede temperatur i køretøjet.
- Kan udvides med Truma iNet Box. Dermed kan alle TIN-Bus-kompatible Truma-anlæg også styres via Truma App'en.
Truma iNet Box
Truma iNet Box til nem netsammenkobling af Truma-anlæggene og styringen med smartphone eller tablet via app.
- Enkel montering og idrift- tagning pr. Truma App
- Kan udvides med upda- te-funktion og er dermed fremtidssikret
Varmeelement til FrostControl
Varmeelement med tilslutningsledning 1,5 m og låseplade.
Andet tilbehør (ej illu.) til betjeningsdele
- Kabel i forskellige længder
Producentgarantierklæring (EU)
1. Producentgarantiens omfang
Som producent af anlægget yder Truma forbrugeren en garanti, der dækker eventuelle materiale- og/eller produktionsfejl på anlægget.
Denne garanti gælder i Den Europæiske Unions medlemsstater samt i Island, Norge, Schweiz og Tyrkiet. Som forbruger betegnes den naturlige person, der som den første erhverver anlægget fra producenten, OEM (producent af originalt udstyr) eller forhandler, og som ikke videresælger anlægget som led i egen erhvervsmæssige eller selvstændige virksomhed eller installerer dette hos tredjepart.
Producentgarantien gælder for ovennævnte mangler, som opstår inden for de første 24 måneder efter indgåelse af købekontrakten mellem sælger og forbruger. Producenten eller en autoriseret servicepartner afhjælper sådanne mangler efter eget valg ved reparation eller ombytning. Ejendomsretten til defekte dele overgår til hhv. producenten eller den autoriserede servicepartner. Såfremt anlægget ikke længere produceres på reklamationstidspunktet, kan producenten i tilfælde af ombytning levere et lignende produkt.
Såfremt producenten yder garanti, begynder garantiperioden for de reparerede eller ombyttede dele ikke forfra. Den påbegyndte garantiperiode for anlægget fortsættes. Kun producenten selv eller en autoriseret servicepartner er berettiget til at udføre garantiopgaver. Omkostninger i forbindelse med en garantisag afregnes direkte mellem den autoriserede servicepartner og producenten. Ekstra omkostninger pga. vanskeliggjorte monterings- og afmonteringsbetingelser i forbindelse med anlægget (f.eks. afmontering af møbel- og karosseridele) samt kørselsomkostninger for den autoriserede servicepartner eller producent anerkendes ikke som garantiydelse.
Yderligere krav, særligt erstatningskrav fra forbruger eller tredjepart, er udelukket. Bestemmelserne i den tyske produktansvarslov (Produkthaftungsgesetz) gælder fortsat.
De lovbestemte reklamationskrav, forbrugeren måtte have over for sælgeren i det respektive land, hvor købet er foretaget, berøres ikke af producentens frivillige garanti. I enkelte lande kan der være garantier, som fremsættes af de respektive forhandlere (registrerede forhandlere, Truma Partnere). Disse kan forbrugeren afklare direkte med den forhandler, som anlægget er købt hos. Garantibetingelserne i det land, hvor forbrugeren første gang har købt anlægget, er gældende.
2. Udelukkelse af garanti
Garantien dækker ikke:
– som følge af forkert anvendelse, der strider imod det tilsigtede anvendelsesformål
– som følge af forkert installation, montering eller idriftsættelse, der strider imod brugs- og monteringsanvisningen
- som følge af forkert drift eller betjening, der strider imod brugs- og monteringsanvisningen, især manglende overholdelse af vedligeholdelses-, pleje- og advarselsanvisninger
– hvis reparationer, installationer eller indgreb er udført af ikke-autoriserede partnere
– for forbrugsmaterialer, sliddele og ved naturligt slid,
- hvis anlægget er udstyret med reservedele, suppleringsdele eller tilbehør, som ikke er originaldele fra producenten, og som forårsager mangler
– som følge af skader på grund af fremmedstoffer (f.eks. olier, blødgøringsmidler i gassen), kemiske eller elektrokemiske belastninger i vandet, eller hvis anlægget i øvrigt er kommet i berøring med uegnede stoffer (f.eks. kemiske produkter, uegnede rengøringsmidler)
– som følge af skader på grund af unormale miljø- eller uvedkommende driftsbetingelser
– som følge af skader på grund af force majeure eller naturkatastrofer og på grund af andre påvirkninger, som Truma ikke er ansvarlig for
– som følge af skader, der er opstået på grund af forkert transport
3. Udnyttelse af garantien
Garantien gøres gældende hos en autoriseret servicepartner eller i Trumas serviceafdeling. Alle adresser og telefonnumre findes under www.truma.com under faneblandet »Service«.
For at sikre et smidigt forløb beder vi om, at man har følgende oplysninger klar ved kontakt:
– detaljeret beskrivelse af manglen
- anlæggets serienummer
- købsdato
Den autoriserede servicepartner eller Trumas serviceafdeling fastsætter i det enkelte tilfælde, hvad der skal ske i det videre forløb. For at undgå eventuelle transportskader må det pågældende anlæg kun afsendes efter forudgående aftale med den autoriserede servicepartner eller Trumas serviceafdeling.
Hvis garantisagen anerkendes af producenten, påtager producenten sig transportomkostningerne. Såfremt der ikke foreligger en garantisag, informeres forbrugeren, og reparations- og transportomkostningerne afholdes af denne. Vi anmoder om, at der ikke indsendes anlæg uden forudgående aftale.
Säkerhetsanvisningar 57
Funktionsbeskrivning (Combi D 6) 59
Funktionsbeskrivning (Combi D 6 E) 59
