GEBRUIKSAANWIJZING TGH6001S Tomado

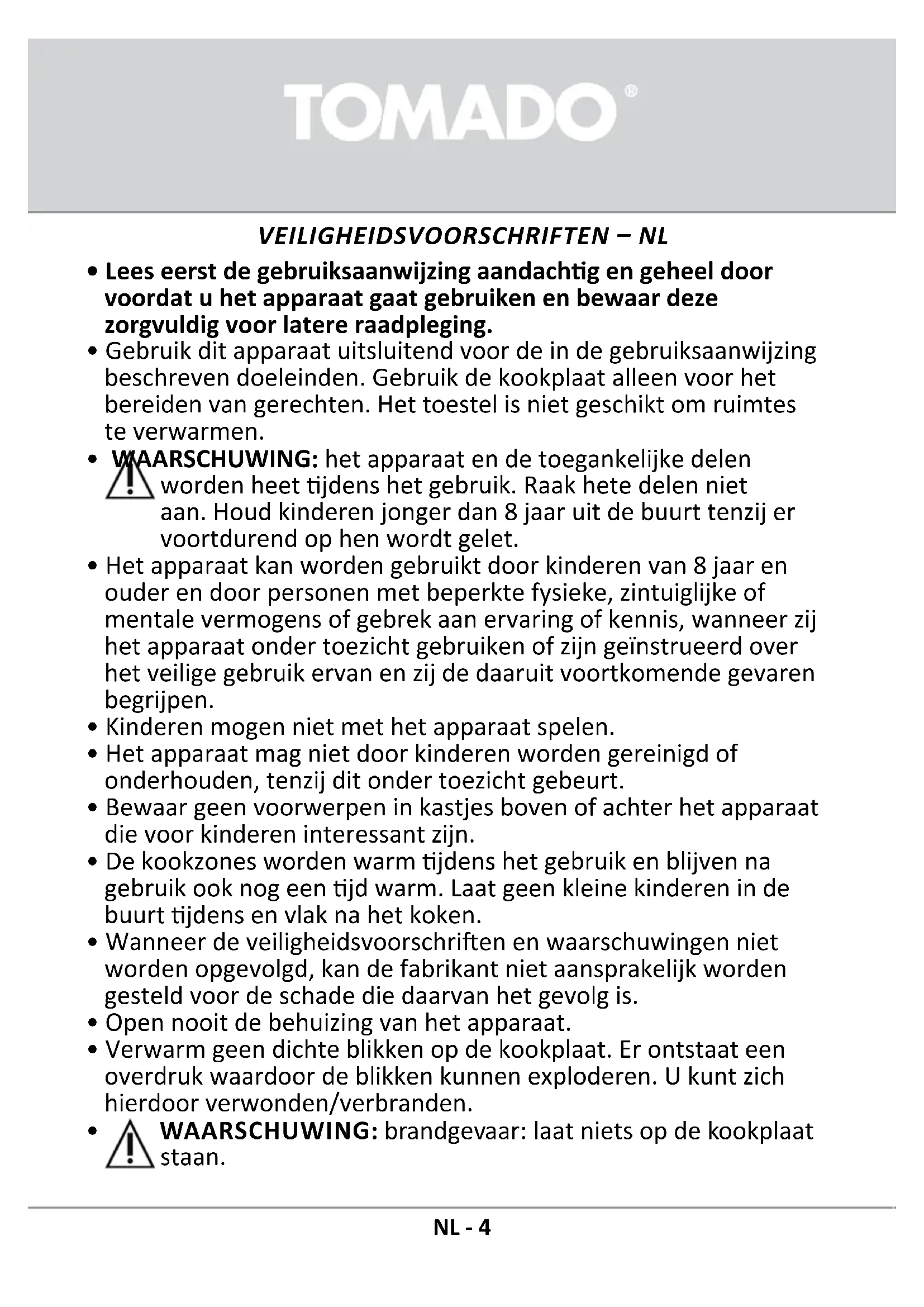

• Gebruik dit apparaat uitsluitend voor de in de gebruiksaanwijzing beschreven doeleinden. Gebruik de kookplaat alleen voor het bereiden van gerechten. Het toestel is niet geschikt om ruimtes te verwarmen.

• WAARSCHUWING: het apparaat en de toegankelijke delen worden heet jdens het gebruik. Raak hete delen niet aan. Houd kinderen jonger dan 8 jaar uit de buurt tenzij er voortdurend op hen wordt gelet.

• Het apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met beperkte fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring of kennis, wanneer zij het apparaat onder toezicht gebruiken of zijn geïnstrueerd over het veilige gebruik ervan en zij de daaruit voortkomende gevaren begrijpen.

• Kinderen mogen niet met het apparaat spelen.

• Het apparaat mag niet door kinderen worden gereinigd of onderhouden, tenzij dit onder toezicht gebeurt.

• Bewaar geen voorwerpen in kastjes boven of achter het apparaat die voor kinderen interessant zijn.

• De kookzones worden warm jdens het gebruik en blijven na gebruik ook nog een jd warm. Laat geen kleine kinderen in de buurt jdens en vlak na het koken.

• Wanneer de veiligheidsvoorschrien en waarschuwingen niet worden opgevolgd, kan de fabrikant niet aansprakelijk worden gesteld voor de schade die daarvan het gevolg is.

• Open nooit de behuizing van het apparaat.

• Verwarm geen dichte blikken op de kookplaat. Er ontstaat een overdruk waardoor de blikken kunnen exploderen. U kunt zich hierdoor verwonden/verbranden.

• WAARSCHUWING: brandgevaar: laat niets op de kookplaat staan. VEILIGHEIDSVOORSCHRIFTEN – NL NL - 4• WAARSCHUWING: koken met vet of olie op een kookplaat zonder toezicht kan gevaarlijk zijn en kan brand tot gevolg hebben. Probeer NOOIT de brand te blussen met water, maar zet het apparaat uit en dek de vlammen daarna af met bijvoorbeeld een deksel of een blusdeken.

• Het apparaat mag niet buiten gebruikt worden.

• Gebruik het apparaat niet als werkblad. Het apparaat kan per ongeluk worden ingeschakeld of nog heet zijn, waardoor voorwerpen kunnen smelten, heet worden of vlam vaen.

• Dek het apparaat nooit af met een doek of iets dergelijks. Als het apparaat nog heet is of wordt ingeschakeld, bestaat er brandgevaar.

• Gebruik nooit een hogedruk- of stoomreiniger voor het reinigen van de kookplaat.

• Gebruik het apparaat niet in een ruimte met een omgevingstemperatuur beneden 5°C.

• Als het apparaat voor de eerste keer gebruikt wordt, zal het ‘nieuw’ ruiken. Dit is normaal. Door te venleren verdwijnt de geur vanzelf.

• Zorg voor voldoende venlae jdens het gebruik.

• Houd natuurlijke venlae-openingen open.

• Bij langdurig gebruik van de kookplaat is extra venlae noodzakelijk. Zet bijvoorbeeld een raam open of installeer een mechanische venlator.

• Flambeer nooit onder een afzuigkap. Door de hoge vlammen kan brand ontstaan, ook bij een uitgeschakelde venlator.

• De branderdelen zijn heet jdens en direct na het gebruik.

• Vermijd directe aanraking en contact met niet-hiebestendige materialen.

• Dompel hete branderdeksels en pannendragers nooit onder in koud water. Door de snelle aoeling kan het materiaal beschadigen.

• De afstand van de pan tot een knop of niet-hiebestendige wand moet aljd groter zijn dan twee cenmeter. Bij kleinere afstanden kunnen door de hoge temperatuur de knoppen of de wand verkleuren en/of vervormen. NL - 5• Gebruik aljd de pannendragers en geschikt kookgerei.

• Plaats de pan aljd op de pannendrager. Het plaatsen van de pan direct op de branderdeksel kan tot gevaarlijke situaes leiden.

• Aluminium bakjes of folie zijn niet geschikt als kookgerei. Ze kunnen inbranden op de branderdeksels en pannendragers.

• De kookplaat kan alleen goed funconeren wanneer de branderdelen via de geleidingsnokken in elkaar zijn gezet. Zorg ervoor dat de pannendragers recht tegen elkaar en vlak op de vangschaal liggen. Alleen op deze manier kunnen de pannen stabiel geplaatst worden.

• Zorg ervoor dat ovenwanten of pannenlappen niet te dicht bij de vlam komen.

• Dit apparaat mag alleen door een erkend installateur worden aangesloten.

• Defecte onderdelen mogen alleen vervangen worden door originele onderdelen. Alleen van die onderdelen kan de fabrikant garanderen dat zij aan de veiligheidseisen voldoen.

• Schade ontstaan door verkeerd aansluiten, verkeerd inbouwen of verkeerd gebruik valt niet onder de garane.

• Indien de aansluitkabel beschadigd is, mag deze alleen worden vervangen door de fabrikant, zijn service-organisae of gelijkwaardig gekwaliceerde personen, teneinde gevaarlijke situaes te voorkomen.

• De elektrische aansluing moet voldoen aan de naonale en lokale voorschrien.

• De wandcontactdoos en de stekker moeten aljd bereikbaar blijven.

• Het apparaat mag niet via een verdeelstekker of verlengsnoer op het elektriciteitsnet worden aangesloten. Hiermee kan veilig gebruik van het apparaat niet worden gewaarborgd.

• Het apparaat moet aljd geaard zijn.

• Het werkblad waarop de kookplaat wordt geplaatst, moet vlak zijn.

• De wanden en het werkblad rondom het apparaat moeten minimaal tot 90°C hiebestendig zijn. Ook al wordt het apparaat zelf niet warm, door de warmte van een hete pan kan de wand verkleuren of vervormen.

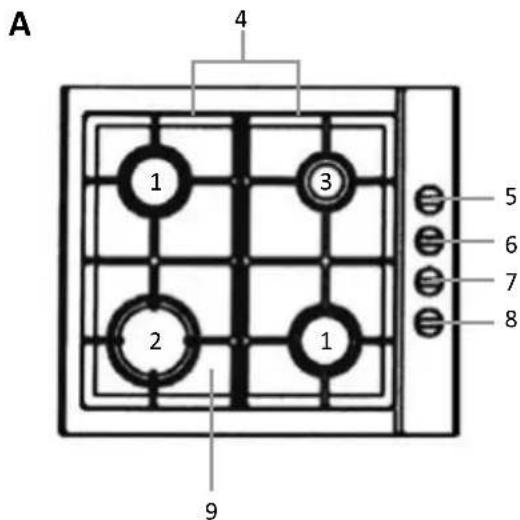

Deverpakkingbevathetvolgende: A. 1 x kookplaat B. 1 x aansluitnippel M24 x 1/2” - gas aansluing Nederland C. 1 x aansluitnippel AG W21,8 x 1/14 - IG KLF (G12) Shell - gas aansluing België D. 1 x gases aansluing E. 1 x afdichtring

Voordat u het apparaat voor de eerste maal in gebruik neemt, dient u als volgt te werk te gaan: pak de kookplaat voorzichg uit en verwijder al het verpakkingsmateriaal. De verpakking (plasc zakken en karton) buiten het bereik van kinderen houden. Controleer na het uitpakken het apparaat zorgvuldig op uiterlijke schade, mogelijk ontstaan jdens transport. Reinig de glasplaat met een licht vochge doek. Controleer of de spanning overeenkomt met die vermeld is op het typeplaatje. Voor de installae van de kookplaat volgt u de instruces in het hoofdstuk INSTALLATIE. Reinig de kookplaat en alle accessoires met warm water en een mild reinigingsmiddel. Goed naspoelen met alleen water en droog maken.

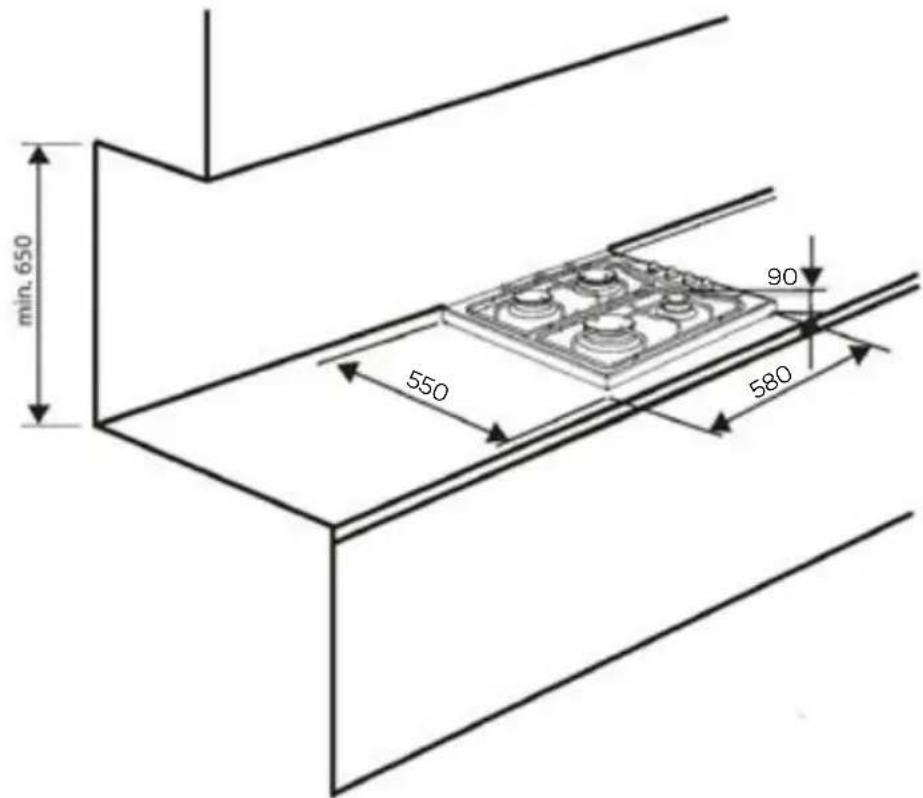

INSTALLATIE VAN DE KOOKPLAAT

Standaard wordt de kookplaat geleverd met aansluitnippel B (gas aansluing Nederland) voor gemonteerd. Hier kan de gasslang rechtstreeks op worden aangesloten. Aansluitnippel nummer C is speciek voor België en kan, indien de kookplaat in België wordt aangesloten, worden gebruikt als vervangende nippel voor aansluitnippel B. LET OP! Sluit NOOIT een gasslang aan zonder gebruik te maken van een aansluitnippel (B, C of D) en gebruik ALTIJD de meegeleverde afdichtring! LET OP! Combineer NOOIT meerdere nippels met elkaar. Iedere aansluitnippel dient rechtstreeks op de kookplaat te worden gemonteerd.

• De veiligheid jdens het gebruik is alleen gegarandeerd als de montage technisch correct en in overeenstemming met dit installaevoorschri is uitgevoerd. De installateur is aansprakelijk voor schade veroorzaakt door een foueve montage.

• De gasaansluing moet voldoen aan de naonale en regionale veiligheidsvoorschrien. Laat de kookplaat daarom aansluiten door een erkende installateur.

• De elektrische aansluing mag alleen worden uitgevoerd door een bevoegde electriciën. Deze is op de hoogte van de naonale en regionale veiligheidsvoorschrien waaraan de aansluing moet voldoen.

• De kookplaat behoort tot beschermingsklasse III en mag alleen worden gebruikt in combinae met een geaarde aansluing. De fabrikant is niet aansprakelijk voor de ongeschikte werking en de mogelijke schade veroorzaakt door ongeschikte installaes.

• De kookplaat moet worden aangesloten op een vaste installae waarin middelen voor uitschakeling zijn ingebouwd, in overeenstemming met de voorschrien van de installae.

• Zorg ervoor dat de voedingskabel niet bekneld raakt jdens de installae of langs scherpe randen loopt.

• Het aansluitpunt, de wandcontactdoos en/of de stekker moeten aljd toegankelijk zijn.

• Het werkblad waarop de kookplaat wordt geplaatst, moet vlak, horizontaal en stabiel zijn.

• Door verkeerde installae, aansluing of montage vervalt de garane.

• Aene:elke wijziging in het apparaat, inclusief het vervangen van de voedingskabel, moet worden uitgevoerd door personeel van de technische dienst met een specieke opleiding.NL - 9 BUITENMATEN In onderstaande aeelding zijn de afmengen van de kookplaat aangegeven. Voor een veilig gebruik is voldoende ruimte rondom de kookplaat noodzakelijk. Controleer of deze ruimte aanwezig is. De afstand van de kookplaat tot een afzuigkap moet minimaal 650 mm zijn.

GASAANSLUITING Opgelet! De kookplaat moet op een gasinstallatie aangesloten worden met het soort gas waaraan de kookplaat in de fabriek werd aangepast. Informatie over het soort gas waaraan de kookplaat aangepast is, vindt u op het typeplaatje. De kookplaat mag enkel aangesloten worden door een erkend installateur met de gepaste kwalificaties en enkel een installateur mag de kookplaat aanpassen aan een ander soort gas. Instructiesvoordeinstallateur De installateur moet:

• gekwalificeerd zijn voor het aansluiten van gasinstallaties;

• de informatie op het typeplaatje van de kookplaat inzake het soort gas waaraan de kookplaat aangepast is doorlezen en de informatie vergelijken met de gasleveringsvoorwaarden op de installatieplaats;

• controleren of: - de ventilatie, d.w.z. de luchtcirculatie in de ruimtes, goed werkt; - de gasaansluitingen lekvrij zijn; - alle werkende onderdelen van de kookplaat goed functioneren; - de elektrische installatie kan functioneren samen met een aardingsleiding (nulleiding).

• de instellingen van de draaiknoppen voor de gasbranders inregelen om een goede werking van de vonkontsteking en de gaslekbeveiliging te garanderen. Opgelet! De kookplaat mag enkel door een erkend installateur op een gasfles met vloeibaar gas of een vaste gasinstallatie aangesloten worden. Hierbij moeten de geldende veiligheidsvoorschriften in acht genomen worden.NL - 10 Aansluitenopeenflexibelestalenleiding Als de kookplaat in overeenstemming met de principes voor klasse 1, geïnstalleerd wordt, dan raden we aan om bij de aansluiting van de kookplaat op de gasinstallatie uitsluitend een elastische metalen leiding te gebruiken, die aan de geldende nationale voorschriften voldoet. De verbinding die het gas naar de kookplaat aanvoert, heeft een G½” schroefdraad. Voor de aansluiting mogen enkel buizen en koppelingen gebruikt worden, die aan de geldende normen voldoen. De maximale lengte van de elastische leiding mag niet meer dan 2000 mm bedragen. Zorg ervoor, dat de aansluiting niet in contact komt met andere beweeglijke delen, die de aansluiting zouden kunnen beschadigen. Aansluitenopeenonbuigbareinstallatiebuis De kookplaat heeft een verbindingsstuk met een G½” schroefdraad. De kookplaat moet zo op de gasinstallatie aangesloten worden, dat er op geen enkel punt van de installatie en op geen enkel element van de kookplaat spanning ontstaat. Als er een overdreven draaimoment toegepast wordt bij het aandraaien (meer dan 20 Nm), dan kan dit de aansluiting beschadigen of kan er lekkage ontstaan. De gasleiding mag de metalen behuizing aan de achterzijde van de kookplaat niet raken. Attentie! Steeds nadat de drukregelaar vervangen wordt, moet de kookplaat een technische keuring ondergaan die de gaskranen en de uitstroombeveiliging omvat. Opgelet! Na de installatie van de kookplaat moet de afdichting van alle aansluitingen gecontroleerd worden met bv. water met zeep. Er mag geen vuur gebruikt worden om de afdichting te controleren. ELEKTRISCHE AANSLUITING

• Controleer of de spanning overeenkomt met die vermeld is op het typeplaatje.

• Sluit de kookplaat aan op een geaard stopcontact.

• Letop: Het aansluitpunt moet aljd bereikbaar zijn. HET OMBOUWEN VAN DE KOOKPLAAT NAAR EEN ANDER SOORT GAS Het ombouwen van de kookplaat naar een ander soort gas mag enkel uitgevoerd worden door een erkend installateur met de gepaste kwalicaes. Als het gas waarmee de kookplaat gevoed moet worden, verschilt van het gas dat voor de kookplaat voorzien is in de fabrieksversie, d.w.z. G25/ 25.3-25 mbar, dan moeten de inspuiters vervangen worden en moet de vlam opnieuw ingesteld worden. Om de kookplaat om te bouwen naar de verbranding van een ander soort gas, moet u:

• de inspuiters vervangen (zie de gastabel hieronder);

• de “spaarvlam” instellen. Opgelet! De kookplaat is door de producent uitgerust met inspuiters die in de fabriek aangepast zijn aan het verbranden van het gas dat opgegeven is op het typeplaatje. Gastabel G25/25.3-25 mbar* G20/20 mbar G30/30 mbar SABAF branders Inspuiter diameter Inspuiter markering Inspuiter diameter Inspuiter markering Inspuiter diameter Inspuiter markering 1 0.72 mm 72 0.72 mm 72 0.50 mm 50 1 Sudderbrander 0.95 kW 2 0.97 mm 97 0.97 mm 97 0.65 mm 65 2 Normaalbranders 1.70 kW 3 1.15 mm 115 1.15 mm 115 0.85 mm 85 1 Sterkbrander 2.90 kW Vlam van de brander Omschakeling van aardgas naar vloeibaar gas Omschakeling van vloeibaar gas naar aardgas Vol

1. Vervang de inspuiter door de juiste inspuiters volgens

1. Vervang de inspuiter door de juiste inspuiters volgens

de gastabel Spaarzaam

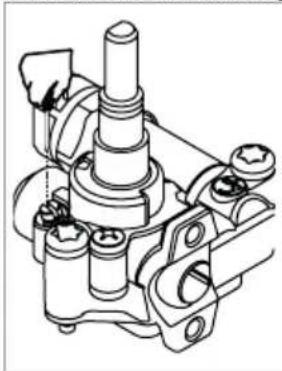

2. Draai de regelmoer lichtjes open en regel de grooe

2. Draai de regelmoer lichtjes open en regel de grooe

van de vlam Om de instellingen te regelen moeten de gasregelknoppen verwijderd worden.NL - 11 De toegepaste inspuiters van de gaskookplaat vereisen geen instelling van de basisluchtstroom. Een correcte vlam hee bin- nenin duidelijk blauwgroene kegeltjes. Een korte, ruisende vlam of een lange, gele, rokende vlam zonder duidelijk afgetekende kegeltjes wijst op een slechte kwaliteit van het gas in de huisinstallae of een beschadigde of vervuilde brander. Om de vlam te controleren moet u de brander ongeveer 10 minuten laten branden met volle vlam en daarna de draaiknop van het venel op spaarvlam plaatsen. De vlam mag niet uitgaan of overspringen naar de branderkoppen.

• Op het typeplaatje van uw product staat vermeldt voor welke gassoort uw kookplaat geschikt is. Informeer bij de service organisae van Inventum als u het apparaat om wilt bouwen voor gebruik met een ander type gas. In de handleiding van de ombouwset staat de werkwijze. G25/25.3 mbar* (kW) 1 0,95 1 Sudderbrander 2 1,70 2 Normaalbrander 3 2,90 3 Sterkbrander Vervangingvaneeninspuiter Draai de inspuiter los met behulp van een speciale dopsleutel 7 en vervang de inspuiter door een nieuwe die aangepast is aan het soort gas dat gebruikt gaat worden (zie de gastabel). Opgelet!Het aanpassen van de kookplaat aan een ander soort gas dan door de producent aangegeven is op het typeplaatje van de kookplaat, of de aankoop van een kookplaat voor een ander soort gas dan het soort dat geïnstalleerd is in de woning, is uitsluitend een beslissing van de gebruiker - installateur. Bij kookplaten met beveiliging is een kraan met een gaslekbeveiliging toegepast volgens de tekening. De kranen moeten ingesteld worden terwijl de brander aan is op de spaarvlam, dit met behulp van een regelschroevendraaier van 2,5 mm. Opgelet! Plak na aanpassen van de kookplaat een etiketje met een beschrijving van het soort gas waaraan de kookplaat is aangepast, op de kookplaat.KEUZE VAN DE JUISTE POTTEN EN PANNEN

• Zorg ervoor dat de vlammen onder de pan blijven. Als de vlammen om de pan heen branden, gaat er veel energie verloren en de handgrepen van de pan kunnen te heet worden.

• Gebruik pannen die qua diameter passen bij de branders. Dit vermindert de kookjd.

• Gebruik alleen pannen met een vlakke bodem.

• Gebruik de juiste hoeveelheid water voor het koken van voedsel en houd de deksel op de pan.

• Het is aangeraden om een pot te kiezen met een diameter van ongeveer 2,5-3 keer groter dan de diameter van de brander, d.w.z. :

• voor de sudderbrander - een diameter van 120 tot 150 mm

• voor de normaalbrander - een diameter van 160 tot 220 mm

• voor de wokbrander - een diameter van 200 tot 240 mm en de hoogte van de pan mag niet groter zijn dan de diameter. BRANDERS BEDIENEN Controleer regelmag of de branders en branderdeksels goed geplaatst zijn. Door een onjuiste plaatsing kan een slechte ontsteking, ongunsge verbranding of beschadiging van de branderdeksels plaats vinden.

In de bedieningsknop zit een automasche vonkontsteking.

• Druk de bedieningsknop in en draai deze linksom naar de stand “grootste vlam”

• Houd de bedieningsknop minimaal 3 seconden goed ingedrukt. De geïntegreerde vonkontsteking zorgt ervoor dat de brander ontsteekt en gaat branden.

• Blijf de bedieningsknop nog 10 seconden ingedrukt houden nadat de vlam aan is om de thermokoppel te acveren. Anders kan de vlam direct weer uitgaan, omdat de thermokoppel nog niet acef is.

• Als de brander na 15 seconden niet brandt, moet u een minuut wachten voordat u de brander opnieuw probeert te ontsteken.

• Als de brander per ongeluk uitgaat, zal de thermokoppel (vlambeveiliging) in de betreende brander de gastoevoer afsluiten (door het overkoken van vloeistof, door tocht, geen toevoer van gas, etc.). Geen vlam = geen gas! Goed instelde branders hebben een helderblauwe vlam met een duidelijk afgetekende kegel binnenin. De keuze van de grooe van de vlam hangt af van de instelling van de bedieningsknop van de brander. grote vlam kleine vlam (zgn. “spaarvlam”) uit (de gastoevoer is afgesloten) NL - 12

2REINIGING & ONDERHOUD Reinig het kookgedeelte na elk gebruik om deze in een goede condie te houden. Overgekookte etensresten kunnen gaan inwerken en zijn moeilijker te verwijderen als ze langere jd niet verwijderd worden. Gebruik voor het reinigen van het kookgedeelte een mild reinigingsmiddel zoals afwasmiddel. De losse onderdelen mogen niet in de vaatwasmachine gereinigd worden. Het materiaal wordt aangetast door het vaatwasmiddel van de vaatwasmachine. Om het kookgedeelte eenvoudig te kunnen reinigen, zijn de pannendragers en de branders afneembaar.

• Reinig eerst de bedieningsknoppen, branders en pannendragers.

• Controleer of de thermokoppel en vonkontsteking schoon zijn. Maak deze eventueel schoon met een tandenstoker.

• Reinig daarna de vangschaal.

• Neem alles nog een keer goed af met alleen een vochge doek en droog het goed na met een zachte doek.

• Plaats de branders terug op de kookplaat. Let daarbij goed op de openingen voor de thermokoppel en vonkontsteking.

• Leg de branderdeksels op de branders.

• Plaats de pannendragers terug op de kookplaat. Leg de pannendragers voorzichg op de vangschaal zonder te schuiven. HARDNEKKIGE VLEKKEN Reinig hardnekkige vlekken op de pannendragers en branderdeksels met een vloeibaar reinigingsmiddel en eventueel een kunststof schuursponsje. Gebruikgeenagressieveschurendereinigingsmiddelenofscherpevoorwerpenomdekookplaat tereinigen. Hardnekkige vlekken op het roestvaststaal kunt u het beste reinigen met een middel speciaal voor roestvaststaal. Poets aljd met de structuur van het staal mee om vlekken te voorkomen. Na verloop van jd kan er een verkleuring optreden op het oppervlak. Dit is normaal en valt niet onder de garane. NL - 13 STORINGEN & OPLOSSINGEN Als de kookplaat niet goed funconeert volgens u, controleer dan eerst onderstaande punten voordat u contact opneemt met de klantenservice. Storing Oorzaak Oplossing U ruikt gas bij de kookplaat. De gasaansluing van de kookplaat lekt. Sluit de hoofdkraan van het gas. Neem contact op met uw installateur. Een brander gaat niet aan.

• De stekker voor de vonkontsteking zit niet in het stopcontact.

• Er is een zekering defect of in de meterkast uitgeschakeld.

• Vonkonsteking is vuil of vochg.

• De branderdelen zijn niet juist geplaatst.

• De brander is vuil of vochg.

• De hoofdgaskraan is gesloten.

• Er is een storing in de gastoevoer.

• Er is een verkeerd soort gas gebruikt.

• Steek de stekker in het stopcontact.

• Plaats een nieuwe zekering of schakel de zekering weer in.

• Reinig/droog de vonkontsteking.

• Zet de brander goed in elkaar en let daarbij op de openingen voor de thermokoppel en vonkontsteking.

• Reinig/droog de branderonderdelen.

• Open de hoofdgaskraan.

• Informeer bij uw gasleverancier.

• Controleer of het gebruikte gas geschikt is voor uw kookplaat. Neem indien nodig contact op met uw installateur. De brander gaat gelijk uit na het ontsteken.

• U hee de bedieningsknop niet lang en/of diep genoeg ingedrukt gehouden (minimaal 3 seconden).

• De thermokoppel is vuil.

• Houd de bedieningsknop minimaal 3 seconden volledig ingedrukt tussen de grootste en kleinste vlam indicae. Bij het eerste gebruik kan dit langer duren in verband met de eerste aanvoer van gas.

• Reinig/droog de thermokoppel. De brander brandt niet gelijkmag.

• De branderdelen zijn niet goed geplaatst.

• De branderdelen zijn vuil/vochg.

• Er wordt een verkeerd soort gas gebruikt.

• Zet de branderdelen opnieuw in elkaar. Let daarbij op de openingen voor de thermokoppel en vonkontsteking.

• Reinig/droog de branderdelen.

• Controleer of het gebruikte gas geschikt is voor uw kookplaat. Neem indien nodig contact op met uw installateur.RECYCLING Dit symbool betekent dat dit product niet bij het gewone huishoudelijke afval mag worden weggegooid (2012/19/EU). Volg de geldende regels in uw land voor de gescheiden inzameling van elektrische en elektronische producten. Als u het product correct afvoert, voorkomt u negaeve gevolgen voor het milieu en de volksgezondheid. Het verpakkingsmateriaal van dit product is 100% recyclebaar, lever het verpakkingsmateriaal gescheiden in. NL - 14•Pleasereadtheseinstruconsbeforeoperangtheapplianceand retainforfutureuse.
