CR504AC - Compressor Vonroc - Gratis gebruiksaanwijzing en handleiding

Merk	Vonroc
Model	CR504AC / CR504ACGREY / CR504AC_WHITE
Producttype	Olievrije zuigercompressor, stil
Aandrijving	Direct
Voedingsspanning	220-240 V~, 50 Hz
Opgenomen vermogen	750 W
Motorvermogen	1 HP
Onbelast toerental	1450 t/min
Tankinhoud	6 L
Maximale werkdruk	8 bar (116 psi)
Aanschakeldruk	Ongeveer 6 bar (87 psi)
Uitschakeldruk	Ongeveer 8 bar (116 psi)
Luchtdebiet bij inlaat	128 l/min
Luchtdebiet bij 7 bar	42 l/min
Luchtdebiet bij 4 bar	65 l/min
Bedrijfsmodus	S3 50% (cyclisch, max. 5 min werk / 5 min rust)
IP-klasse	IP30
Beschermingsklasse	Klasse I (aardverplicht)
Gewicht	16 kg
Kabellengte	2 m
Geluidsdrukniveau (LpA)	79,7 dB(A) (onzekerheid KpA=3 dB(A))
Geluidsvermogensniveau (LWA)	92,7 dB(A) (onzekerheid KwA=3 dB(A))
Veiligheidsklep	Ingebouwd
Overbelastingschakelaar	Herstelbare thermische beveiliging
Tankaftappen	Aftapkraan onderaan de tank
Onderhoud luchtfilter	Reiniging elke 50 uur, jaarlijkse vervanging
Garantie	Wettelijke garantie tegen materiaal- en fabricagefouten
Recycling	Niet bij het huishoudelijk afval, volg de AEEA-richtlijn

Veelgestelde vragen - CR504AC Vonroc

Hoe monteer ik het luchtfilter?

Verwijder vóór het eerste gebruik de transportbescherming en schroef het luchtfilter (13) rechtsom op de luchtaanvoer (12).

Wat is de maximale druk van de compressor?

De maximale werkdruk is 8 bar (116 psi). De drukschakelaar stopt de compressor bij deze druk en start automatisch opnieuw wanneer de druk daalt tot ongeveer 6 bar (87 psi).

Hoe tap ik water uit de tank af?

Verlaag de tankdruk tot ongeveer 2 bar met behulp van een persluchtgereedschap. Open langzaam de aftapkraan (11) onderaan de tank. Water en restlucht ontsnappen. Voer deze handeling na elk gebruik uit om corrosie te voorkomen.

Wat te doen als de compressor niet start?

Controleer of de netspanning overeenkomt met die op het typeplaatje (230 V~). Controleer de verlengkabels (min. doorsnede 1,5 mm², max. lengte 10 m). Zorg ervoor dat de omgevingstemperatuur hoger is dan 5°C. Controleer of de overbelastingschakelaar (14) niet is geactiveerd en stel deze indien nodig opnieuw in.

Hoe stel ik de werkdruk in?

Draai de knop van de drukregelaar (4) rechtsom om de druk te verhogen, linksom om te verlagen. De werkdrukmeter (6) geeft de ingestelde druk aan. Sluit voor een nauwkeurige afstelling een persluchtgereedschap aan.

Wat te doen als de compressor niet uitschakelt?

Als de compressor niet stopt bij de maximale druk van 8 bar, wordt de veiligheidsklep (8) automatisch geactiveerd. Dit duidt op een defect van de drukschakelaar. Neem contact op met een erkend servicecentrum om het apparaat te laten repareren.

Hoe reinig ik het luchtfilter?

Verwijder elke 50 uur bedrijf het filter (13) en reinig het filterelement met perslucht op lage druk (ongeveer 3 bar). Vervang het minstens één keer per jaar of vaker in een stoffige omgeving.

Kan ik een verlengkabel gebruiken met de compressor?

Ja, maar deze moet goedgekeurd zijn, met een aderdoorsnede van minstens 1,5 mm² en een maximale lengte van 10 m. Rol de kabel volledig af als u een haspel gebruikt. Gebruik voor langere afstanden liever een langere luchtslang.

Wat te doen als de overbelastingschakelaar uitschakelt?

De overbelastingschakelaar (14) schakelt de motor uit bij oververhitting. Zet de Aan/Uit-schakelaar (2) op '0', wacht tot de compressor is afgekoeld (ongeveer 10 minuten), druk dan op de overbelastingschakelaar om deze te resetten en start opnieuw.

Hoe berg ik de compressor op voor de winter?

Tap de tank volledig af (aftapkraan) en spoel de slangen door. Bewaar het apparaat in een goed geventileerde, vorstvrije ruimte bij een temperatuur boven +5°C. Houd het buiten bereik van kinderen.

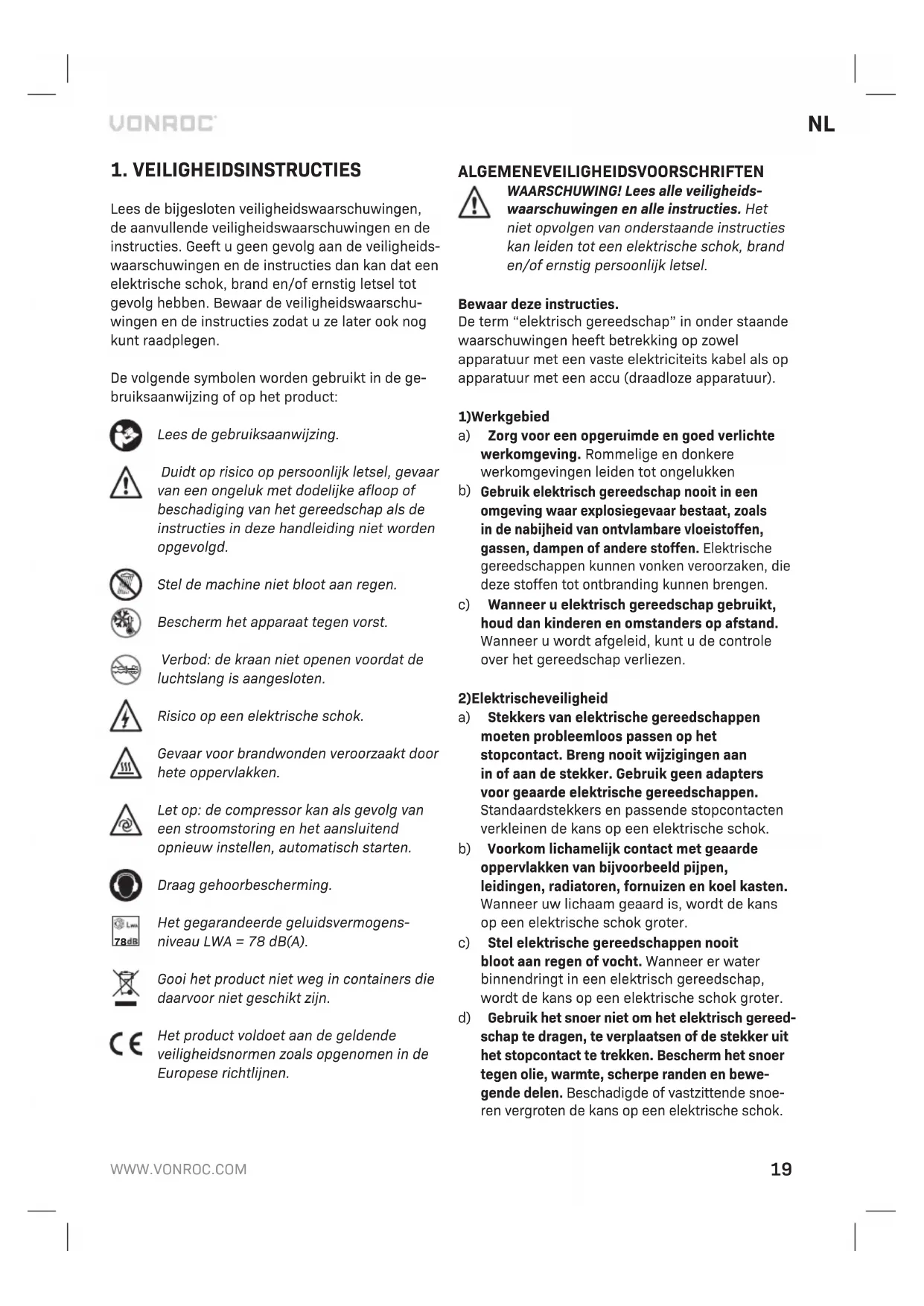

GEBRUIKSAANWIJZING CR504AC Vonroc

Lees de bijgesloten verilgheidswaarschuwingen, de aanvullende verilgheidswaarschuwingen en de instructies. Geeft u geen gevolg aan de verilgheidswaarschuwingen en de instructies dan kan dat een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar de verilgheidswaarschuwingen en de instructies zodate u ze later ook nog kunt raadplegen.

De volgende symbolen worden gebruikt in de gebruiksaanwijzing of op het product:

Lees de gebruiksaanwijzing.

Duidt op risico op persoonlijk letsel, gevaar van een ongeluk met dodelijkke afloop of beschadiging van het gereedschap als de instructies in deze handleiding Niet worden opgevolgd.

Stel de machine Niet bloot aan regen.

Beschem het apparaat gegen vorst.

Verbod: de kraan Niet openen voordat de luchtslang is aangesloten.

Risico op een elektrische schok.

Gevaar voor brandwonden veroorzaakt door hete oppervlakken.

Let op: de compressor kan als gevolg van een stroomstoring en het aansluitend opnieuw instellen, automatisch starten.

Draag gehoorbescherming.

Het gegarandeerde geluidsvermogensniveau LWA = 78 dB(A).

Gooi het product Niet weg in containers die waarvoortiet geschikt+zijn.

Het product voldoet aan de geldende veiligheidsnormen zoals opgenomen in de Europese richtlijnen.

ALGEMENEVEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, branden/of ernstig persoonlijk letsel.

Bewaar deze instructies.

De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1)Werkgebied

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen+kunnen vonkenveroorzaken,die deze stoffen tot ontbranding+kunnen brengen.
c) Wanneer u elektrisch gereedschap geleukt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2)Elektrischeveeiligheid

a) Stekkers van elektrische gereedschappen要去en probleemloos passen op hetstopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontactenverkleinen de kans op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanner uw lichaam geaard is, worden de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloat aan regen of vocht. Wanner er water binnendringt in een elektrisch gereedschap, worden de kans op een elektrische schok groter.
d) Gebruik het snoer Niet om het elektrisch gereed-schap te dragen, te verplaatsen of de stekker uithet stopcontact te trekken. Bescherm het snoer gegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok.

e) Wanner u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, worden de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbeweiliging (RCD) als nicht te voorkomen is dat een powertool要去 worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3)Persoonlijkeveiligheid

a) Blijf alkijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanner u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanner u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschemings middelen. Draag.altijd eenveiligheidsbril. Een gepast gebruik van veiligheids voor zieningen,zoals een stof masker, speciale werksochoenen met antislipzolen, eenveiligheidshelm en gehoor beschemming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en streek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uithet elektrisch gereedschap voordat u heminschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap konnen tot verwondenen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd alkijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situatuies beter onder controle houden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende delen. Loshan gende kleding, sieraden en langhaar hunnen vastkommen te zitten in bewegende delen.

g) Wanner er voorzieningen zijn voor de aansluiting van stofafzuinstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gezaren die door stof worden verooorzaakt.
h) Denk nicht dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezommen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en onderhoud van elektrisch gereedschap
a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak better en veiliger uit wanner dit op de snugheid gebeurt waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar Niet werkt. Ieder elektrisch gereedschap dat Niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en要去 worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanner u zich aan dezepreventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk worden gestart.
d) Berg elektrisch gereedschap dat nicht in ge bruik is op buiten bereik van kinderen en LAST personen die Nietbekend+zijn met het gereedschap of deze instructies het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van onge-oeffende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controller of bewegende delen op de juiste wijze zijn vastgezet. Controller ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed+kennen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren voor gebruik. Veel ongelukken wordenveroorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhonden snij en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en+zijn eenvoudiger onder controle te honden.

g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houdaarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen hunnen leiden tot gevaarlijke situatuies.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken makeen veilig werkken en controle over het gereedschap in onverwachtete situatuies onmogelijk.

5)Service

a) Laat uw gereedschap onderhonden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke verwangingsonderdelen. Dit zorgtervoordat de veiligheid van de powertool intact blijft.

SPECIALE VEILIGHEIDSINSTRUCTIES

• Waarschuwing! De compressor mag uitsluitend in een waarvoor geschikte ruimte worden gebruikt (met goede ventilatie en een omgevingstemperatuur van 5^ tot +40^ ).
• Controller voordat de verbindingen van de tank worden losgedraaid, of de tank volledig gedecomprimeerd is.
• Het is verboden om gaten in de persluchttank aan te brengen, de persluchttank te voorzien van laswerk of om de persluchttank doelbewust te verrormen.
• Neem eerst de stekker uit het stopcontact, voordat handeling aan of met de compressor wordenuitgevoerd.
• Richt geen waterstralen of straalstromen die brandbare vloeistoffen bevatten op de compressor.
• Plaats geen brandbare voorwerpen in de omgeving van de compressor.
• Stel de schakelaar (2) tijdens de stilstandtijd in op stand 'O' (UIT).
• De luchtstraal nooit op mensen of dieren richten.
• De compressor Niet met een onder druk staande tank vervoeren/verplaatsen.

• Opmerking: een,aantal onderdelen van de compressor, zoals de bovenkant en de doorvoerleidingen kunnen hoge temperaturen bereiken. Om brandwonden te voorkomen dienen deze onderdelen Niet aangeraakt te worden.

• Vervoer de compressor door deze te heffen, of door de speciale handgrepen te gebruiken.

• Kinderen en dieren dienenuit de omgeving van de werking van de machine gehonden te worden.
• Als u de compressor gebruikt om verf te spuiten:

a) Werk nicht in afgesloten ruimtes of in de nabijheid van open vlammen.
b) Controller of de omgeving waarin u gaat werkken specifieke ventilatie heeft.
c) Bescherm uw neus en mond met een speciaal waarvoort bestemd masker.

• Gebruik de compressor nicht als het snoer de stekker beschadigd is en overhandig het apparaat aan een erkend servicecentrum ter verranging met originele onderdelen.
• Als de compressor op een locatie worden geplaatst die hoger is dan de vloer, dient de compressor vastgezet te worden om te voorkomen dat het tijdens de werkking valt.
• Plaats geen voorwerpen of uw handen op de beschemmende afdekkingen, zodate fysieke schade en schade aan de compressor worden voorkomen.
• Gebruik de compressor Niet als een bot instrument gegen Personen, voorwerpen of dieren om ernstig letsel resp. ernstige schade te voorkomen.
• Als de compressor Niet meer worden gebrukt dient de stekker uit het stopcontact genomen te worden.
• Controller altijd de persluchslangen voor perslucht worden gebruikt en worden gekenmerkt door een maximale druk die aangepast is aan de druk van de compressor. Probeer een beschadigde slang Niet te repareren.

VEILIGHEIDSINSTRUCTIES VOOR HET WERKEN MET PERSLUCHPTPISTOLEN

• Tijdens de werkking kan de compressor zeer heet worden. Dit is tevens van toepassing op de slangen. Het aanraken van voornoemde onder-delen kan brandwonden veroorzaken.
• De gassen of dampen die door de aanzuiger van de compressor worden aangezogen要去en vrij়n van hulpstoffen die tot brand of explosie in de compressor..\
• Tijdens het verwijderen van de slangkoppeling,要去 de slangkoppeling te allen tijdste stevig worden vastgehonden, om letsel als gevolg van eenwegslingerende slang te voorkomen.

• Draag een veiligheidsbril tijdens het werknen met een persluchtpistol. Vreemde voorwerpen en uitgespoten deeltjes konnen letsel veroorzaken.

• Richt het persluchtpistol Niet op mensen en gebruik het om de kleding die u draagt te reinigen.

Elektrische veiligheid

Bij het gebruik van elektrische machines dient u ten alle tijden de veiligheidsregels in acht te nemen die in uw land van toepassing+zijn, om het risico op brand, elektrische schok en persoonlijk letsel te verminderen. Lees de volgende veiligheidsinstructies en de bijgesloten veiligheidsinstructies.

Controller altijd of de stroomvoorziening overeenkomt met de spanning die worden vermeld op het typeplaatje.

Verbinding makes met de stroomvoorziening

Controleer dat de voeding en de stekker die worden gebruikt passen bij de machine. Kijk maar het typeplaatje op de machine. Eventuele veranderingen要去en algijd worden uitgevoerd door een gekwalificeerde elektricien.

Waarschuwing! Deze machine要去 op aarde worden aangesloten. Als de machine Niet op juiste wijze is geaard, kan dat een elektrische schok tot gevolg hebben. Controller het stopcontact is geaard. Laat bij twijfel een controle uitvoeren door een gekwalificeerde elektricien.

Waarschuwing! Vermijd contact met aansluitpunten van de stekker wanner u de stekker in het stopcontact steekt of uit het stopcontact trekt. Contactveroorzaakt een ernstige elektrische schok.

Snoeren of stekkers verrangen

Als het netsnoer verrangen moet worden, moet dat worden gedaan door de fabrikant of een vertegenwoordiger van de fabrikant, zodat veiligheidsrisico's worden vermeden. Gooi oude kabels of stekkers meteen weg nadat ze zich verwangen doorulative. Het is gevaarlijk om de stekker van een losse kabel in een stopcontact te steken.

Verlengsnoeren gebruiken

Gebruik uitsluitend een goedgekeurd verlengsnoer dat geschikt is voor het opgenomen vermogen van het apparaat. De minimumafmeting van de geleider is 1,5mm^2 . Wanner u een snoerhaspel gebruikt, rol de haspel dan geheel af.

De compressor is ontworpen voor het genereren van perslucht voor door perslucht aangedreven gereedschap. Deze compressor is Niet ontworpen voor doorlopend gebruik.

Model Nr.	CR504AC / CR504ACGREY / CR504AC_WIT
Compressor type	Zuiger - olievrij - geluidsarm
Aandrijving van de compressor	Direkte aandrijving
Spanning 220-240 V~
Frequentie 50 Hz
Ingangsvermögen 750 W
Vermogen 1 pk
Bedieningsmodus S3 50% *
Stationair toerental 1450 / min
IP classe IP30
Beschermingsklasse Klasse I
Luchtinlaat 128 l/min
Uitvoer (perslucht) - 7 bar 42 l/min
Uitvoer (perslucht) - 4 bar 65 l/min
Max. uitgangsdruk	8 bar
Inschakeldruk, ca.	6 bar
Uitschakeldruk, ca.	8 bar
Tankinhoud	6 l
Kabelengte	2 m
Gewicht	16 kg
Geluidsdrukniveau	\( L_{pA} = 79,7 dB(A) \)\( K_{pA} = 3 dB(A) \)
Geluidsvermogenniveau	\( L_{WA} = 92,7 dB(A) \)\( K_{WA} = 3 dB(A) \)

• S3 = onderbroken gebruik zonder de invloed van het opstarten. Dat wil zeggen dat gedurende een tijdsbestek van10 minutes, de maximale gebruiksduur 50% is (bijv. 5 minutes gebruiken, 5 minutes pauze), onder optimale omgevingsvoorwaarden (max. temp 25 °C). Het opvolgen van deze richtlijnen en de voorgeschreven onderhoudsintervallen

makeheta:mogelijkdathetproductgedurende de levensduuropdejuiste manierblijftfunctioneren.

BESCHRIJVING

De nummers in deze tekst verwijzen maar de diagrammen op pagina 2-3.

1. Beschermkap
2. Schakelaar
3. Drukschakelaar
4. Drukregelaar
5. Snelkoppeling (uitlauf)
6. Drukmeter (werkdruk)
7. Drukmeter (tankdruk)
8. Veiligheidsklep
9. Handgreep
   10.Drukleiding
   11.Aftapkraan
   12.Luchtinlaat
   13.Luchtfilter
   14.Overbelastingssschakelaar
   15.Slang
   16.Rubberen pootjes

3. MONTAGE

Schakel de machine algid uit voordat u met de montage start en trek de stekker uit het stopcontact.

Het monteren van het luchtfilter (Afb. A, B)

1. Verwijder het transportdeksel en verrang deze met het meegeleverde luchtfilter (13), voordat de compressor gebruikt gaat worden.
2. Monteer het luchtfilter (13) door het luchtfilter (13) maar rechts op de luchtinlaat (12) vast te schroeven, zoals worden weergegeven in afbeeling B.

Hetplaatsen van de compressor

• De compressor要去 in een geventileerde en droge omgeving worden geinstalleerd.
• Controller of de compressor op een horizontale en stabiele ondergrund is geplaatst.
• Plaats de compressor op een vlakke ondergrond, of op een ondergrond met een maximale helling van 10^ , in een goed geventileerde ruimte, beschermd gegen atmosferische factoren en nicht in explosieve omgevingen.
• Als de ondergrond een gladde helling heeft, contrôleer dan of de compressorijdens de

werking nicht zal verplaatsen.

Voor een juiste ventilatie en een efectieve koeling, is het belangrijk dat de compressor tenminste een afstand van 50~cm van de muur of een voorwerp heeft.
- Zorg ervoor dat de compressor op de juiste manier worden vervoerd,zet de compressor Niet ondersteboven en hef de compressor Niet met haken of touwen/kabels.

4. WERKING

Voorafgaand aan het eerste gebruik, moet u erst de compressor volledig monteren.

Lange netsnoeren, verlengsnoeren, kabelhaspels etc. können de spanning verlagen wat het starten van de motor kan belemmeren. Gebruik geen kabels die langer�n dan 10 meter. Vonroc advisert om inplaatsaarvan een langere luchtslang te gebruiken.

Het kan moeilijker zich om de motor te starten als de temperatuur lager is dan 5^

De samenstelling van de leiding voor de bovenkant/cilinder/transmissie kan hoge temperaturen bereiken, wees waarom voorzichtig als u vlak bij deze onderdelen werkdt en raak de onderdelen Niet aan zodate brandwonden worden voorkomen.

Opstarten (Afb. A)

1. Controller of de netspanning overeenkomt met hetgeen op hetplaatje voor de specificatie van de elektriciteit staat.
2. Zet de AAN/UIT-schakelaar (2) in de stand 'O' om de compressor uit te schakelen.
3. Steek de stekker in het stopcontact.
4. Zet de AAN/UIT-schakelaar (2) in de stand 'I' om de compressor in te schakelen.
5. De compressor werkt volledig automatisch. De drukschakelaar (3) stocht de compressor als de maximale waarde is bereikt en start de compressor als de druk onder de minimale waarde daalt. De drukschakelaar (3) worden op de fabriek ingesteld. In het algemeen is het verschil van de druk tussen de maximale en de minimale waarde ca. 2 bar/29 psi. De compressor stocht als de waarde 8 bar (116 psi) worden

bereikt (dit is de maximale werkdruk) en start automatisch als de druk in de tank gedaald is tot 6 bar (87 psi).

De luchtslang en het gereedschap aansluiten (Afb. A)

1. Draai de draaiknop van de drukregelaar (4) maar links, totdat de druk volledig is wegveallen.
2. Steek de connector van de luchtslang (niet meegeleverd) in de snelkoppeling (5) op de compressor. De connector kliktijdens het drukken stevig vast en vergrendeld de luchtslang.
3. Sluit het door lucht aangedreven gereedschap (niet meegeleverd) dat u wilt gebruiken, aan op de snelkoppeling van de luchtslang.
4. Draai de draaiknop van de drukregelaar (4)
   aar rechts, totdat de drukmeter (6) het door u gewenste drukniveau aangeeft.
5. Uw door lucht aangedreven gereedschap is nu gereed voor gebruik.

De luchtslang en het gereedschap ontkoppelen (Afb. A)

Let op dat u tijdens het loslaten van de selnkoppeling, de slang vasthoud om uzelf te beschermen gegen letsel veroorzaakt door de terugverende slang.

1. Draai de draaiknop van de drukregelaar (4) maar links, totdat de druk volledig is wegveallen.
2. Verlaag de druk door het door druk aangedreven gereedschap (niet meegeleverd) te activeren.
3. Trek de huls op de selnkoppeling van de luchtslang maar achefteren en verwijder uw door druk aangedreten gereedschap.
4. Trek de huls op de snelkoppeling (5) maarachten en verwijder de slang.

Het aflezen van de druk (Afb. A)

De compressor heeft twee drukmeters (6, 7). De tankdruk kan via de drukmeter (7) worden afgelezen en de werkdruk (geregelde druk) kan worden afgelezen via de drukmeter (6). De zwarte schaal geeft de druk in bar aan, de rode schaal geeft de druk in psi aan.

De werkdruk aanpassen (Afb. A)

Het is Niet altijd moodzakelijk om de maximale werkdruk te gebruiken. Door lustcht aangedreven gereedschap gebruikt vaak minder druk. Controller er altijd de

overeenkomstige werkdruk van het gereedschap dat u wilt gaan gebruiken.

Met betrekking tot de compressoren die met een drukregelaar (4) worden geleverd, is hetoodzake- lijk om de werkdruk op de juiste manier in te stellen. Het is möglichk om de werkdruk in te stellen door middel van de draaiknop op de drukregelaar (4):

• Bij het maar rechts draaien, zal de werkdruk verhogen.
• Bij het maar links draaien, za de werkdruk verlagen.

Opmerking: alsijdens het aanpassen van de druk geen door druk aangedreten gereedschap is gekoppeld, kan hetijken dat de drukmeter (6) de drukverlaging Niet nauwkeurig aangeeft.

Overbelastingschakelaar (Afb. A)

De motor is voorzien van een overbelastingsschakelaar (14). Als de compressor overbelast is, za de overbelastingschakelaar (14) de apparatuur automatisch uitschaken om de compressor gegen oververhitting te beschermen. Als de overbelastingschakelaar (14) worden geactiveerd, schakelt u de compressor uit met de AAN/UIT-schakelaar (2) en wacht u tot de compressor is afgekoeld. Vervogens drukt u op de overbelastingschakelaar (14) en start u de compressor opnieuw op.

Werkzamheden beeindigen (Afb.A, C)

Raak de compressor Niet aan, tenzij de stroomvoorziening al minimaal 10 minuten geleden werden uitgeschakeld.

Als er risico op vorst aanwezig is, of als u uw compressor langere tijd Niet gaat gebruiken, adviseren wij u om uw compressor op een juiste manier op te bergen.

1. Controller of de AAN/UIT-schakelaar (2) in de stand 'O' staat ingesteld.
2. Trek de netstekker uit de stroomvoorziening.
3. Verlaag de druk in de tank tot ca. 2 bar door een door druk aangedreten gereedschap aan te sluiten en te activeren.
4. Draai verwolgens geleidelijk de aftapkraan (11) aan de onderkant van de tank open. Het water in de tank (15) zal nu uit de tank (15) lopen.
5. Wees voorzichtig als de tank (15) nog perslucht bevat, waar dat het water daardoor krachtig kan

uitspuiten. De aanbevolen druk is max. 1-2 bar.

1. Verwijder het door druk aangedreten gereedschap en de slang.
2. Reinig het apparaat en berg het op (zie 'Onderhoud').

5. ONDERHOUD

Schakel de machine altijd uit en trek de stekker uit het stopcontact, voordat de machine worden gereinigd of onderhouduitgevoerdGaat worden.

Raak de compressor Niet aan, tenzij de stroomvoorziening al minimaal 10 minuten geleden werden uitgeschakeld. Risico van brandwonden!

Altijd de tank eerst drukloos make, voordat enige reinigings- of onderhoudswerkzaam-heden uitgevoerd gaan worden.

Maak de behuizing van het apparaat regelmatig schoon met een zachte doeck, bij voorkeur na ieder gebruik. Controller of de ventilatie-openingen vrij zijn van stof en vuil. Verwijder hardnekig vuil met een zachte doeck vochtig gemaakt met een zeepoplossing. Gebruik geen oplosmiddelen zoals benzine, alcohol, ammoniak, enzovoorts. Chemicalien zoals deze können de synthetische componenten beschadigen.

De tank aftappen (Afb. C)

Controleer elke keer voorafgaand aan het gebruik, of de tank sporen van roest of beschadigingen heeft. Gebruik de compressor Niet met een roestige of beschadigde druktank.

Het comprimeren van lucht zal water in de tank genereren. Regelmatig het water uit de tank aftappen, zodate roestvorming worden voorkomen. Het is afhankelijk van de vochtigheid, maar het advies is om na elk gebruik het water af te tappen.

1. Verlaag de druk in de tank tot ca. 2 bar door een door druk aangedreten gereedschap aan te sluiten en te activeren.
2. Draai verwolgens geleidelijk de aftapkraan (11) aan de onderkant van de tank open. Het water in de tank za nu uit de tank lopen.
3. Wees voorzichtig als de tank nog perslucht

bevat, odomat het water daardoor krachtig kan uitspuiten. De aanbevolen druk is max. 1-2 bar.

Het reinigen van het luchtfilter (Afb. D)

Het worden aanbevolen om elke keer na een gebruik van 50 uur het zuigfilter te demonteren en het filterelement te reinigen door het met perslucht uit te blazen.

Het worden aanbevolen om het filtrelement als het in een schone omgeving worden gebruikt, minimaal eens peraar te verwangen. Als de omgeving waar het apparaat worden gebruikt stoffig is, dient het filtrelement vaker verwangen te worden. Een verstopte aanzuigfilter za de prestaties van de compressoreer dan aanzienlijk verminderen.

1. Open de helften van de behuizing van het luchtfilter. Gebruik perslucht op een lage druk (ca.3 bar) om alle delen van het filter uit te blazen.
2. Het filter in omgekeerde volgorde weeer samenvoegen.

De compressor en accessoires die nog resterend water bevatten, können door vorst onherstel-haar worden beschadigd. Laat al het water UIT de compressor en accessoires lopen en bescherm hen gegen vorst. Berg het apparaat op in een goed geventileerde, droge ruimte waar de temperatuur Niet daalt onder +5^ . Berg het apparaat, wanner u het Niet gebruikt, op buiten bereik van kinderen.

Storing

Als de machine Niet correct functioneert dan zich er een aantal möglichke oorzaken. Onderstaand worden een aantal passende oplossingen geveen:

Luchtverlies

• Kan worden veroorzaakt door een slechte aufdichting van een verbinding.
• Controller alle luchtverbindingen door denen nat te makes met een sopje (gebruik dezeECHTER nooit in de omgeving van elektrische verbindingen).
• Als de tank leeg is en worden gezuld. De gebrui-ker kan een sissend geluid bij de drukschakelaar horen. Dat is normala en stopt voordat de compressor een druk van 1,5 bar heeft bereikt.
• Controller of de aftapkraan (11) goed gesloten is.

Als de compressor moeite heeft om te starten, controller dan:

• Of het voltage van de netspanning overeenkomt met het voltage zoals gespecifieerd op het typeplaatje.
• Of de gelebruktte verlangkabels een defecte kern of onjuiste lenghte hebben.
• Of de omgevingstemperatuur te koud is (lager dan 5^ ).
• Of stroomtoevoer aanwezig is (of de stekker op de juiste manier is ingestoken, de thermische zekering Niet defect is).

De compressor schakelt nicht uit

Als de compressor Niet uitschakelt als de maximale druk is bereikt, za de veiligheidsklep van de tank activeren. Het isoodzakelijk om voor reparatie contact op te nemen met het meest dichtst bijzijnde erkende servicecentrum.

MILIEU

te en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoor verantwoordelijkke instantie.

Uitsluitend voor EU-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens dezeperiode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.

De volgende situations vallen nicht onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe

ondernomen, door een Niet-geauthoriseerd servicecentrum.

Normaleslijtage.
- De machine is misbrukt, verkeerd gebrukt of slecht onderhoden.
- Er zich nicht-originèle reserveonderdelen gebruikt.

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciet of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of verwanging van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.

1. CONSIGNES DE SECURITÉ
