Marke	Vonroc
Modell	CR504AC / CR504ACGREY / CR504AC_WHITE
Produkttyp	Ölfreier Kolbenkompressor, leise
Antrieb	Direkt
Versorgungsspannung	220-240 V~, 50 Hz
Leistungsaufnahme	750 W
Motorleistung	1 PS
Leerlaufdrehzahl	1450 U/min
Behältervolumen	6 L
Maximaler Betriebsdruck	8 bar (116 psi)
Einschaltdruck	Ca. 6 bar (87 psi)
Ausschaltdruck	Ca. 8 bar (116 psi)
Ansaugluftdurchsatz	128 L/min
Liefermenge bei 7 bar	42 L/min
Liefermenge bei 4 bar	65 L/min
Betriebsart	S3 50% (zyklisch, max. 5 min Arbeit / 5 min Pause)
IP-Schutzart	IP30
Schutzklasse	Schutzklasse I (Erdung erforderlich)
Gewicht	16 kg
Kabellänge	2 m
Schalldruckpegel (LpA)	79,7 dB(A) (Unsicherheit KpA=3 dB(A))
Schallleistungspegel (LWA)	92,7 dB(A) (Unsicherheit KwA=3 dB(A))
Sicherheitsventil	Integriert
Überlastschalter	Rücksetzbarer thermischer Schutz
Behälterentleerung	Ablasshahn am Boden des Tanks
Wartung des Luftfilters	Reinigung alle 50 h, jährlicher Austausch
Garantie	Gesetzliche Garantie auf Teile und Arbeit
Entsorgung	Nicht im Hausmüll entsorgen, WEEE-Richtlinie beachten

Häufig gestellte Fragen - CR504AC Vonroc

Wie montiere ich den Luftfilter?

Entfernen Sie vor der ersten Inbetriebnahme die Transportsicherung und schrauben Sie den Luftfilter (13) im Uhrzeigersinn auf den Lufteinlass (12).

Was ist der maximale Druck des Kompressors?

Der maximale Betriebsdruck beträgt 8 bar (116 psi). Der Druckschalter stoppt den Kompressor bei diesem Druck und startet ihn automatisch neu, wenn der Druck auf etwa 6 bar (87 psi) fällt.

Wie entleere ich das Wasser aus dem Tank?

Reduzieren Sie den Tankdruck auf etwa 2 bar mit einem Druckluftwerkzeug. Öffnen Sie langsam den Ablasshahn (11) am Boden des Tanks. Wasser und Restluft entweichen. Führen Sie diesen Vorgang nach jedem Gebrauch durch, um Korrosion zu vermeiden.

Was tun, wenn der Kompressor nicht startet?

Überprüfen Sie, ob die Netzspannung mit dem Typenschild (230 V~) übereinstimmt. Kontrollieren Sie die Verlängerungskabel (min. Querschnitt 1,5 mm², max. Länge 10 m). Stellen Sie sicher, dass die Umgebungstemperatur über 5°C liegt. Prüfen Sie, ob der Überlastschalter (14) ausgelöst hat, und setzen Sie ihn ggf. zurück.

Wie stelle ich den Betriebsdruck ein?

Drehen Sie den Knopf des Druckreglers (4) im Uhrzeigersinn, um den Druck zu erhöhen, gegen den Uhrzeigersinn, um ihn zu verringern. Das Betriebsmanometer (6) zeigt den eingestellten Druck an. Für eine genaue Einstellung schließen Sie ein Druckluftwerkzeug an.

Was tun, wenn der Kompressor nicht abschaltet?

Wenn der Kompressor bei maximalem Druck von 8 bar nicht abschaltet, aktiviert sich das Sicherheitsventil (8) automatisch. Dies weist auf einen Defekt des Druckschalters hin. Wenden Sie sich an einen autorisierten Kundendienst, um das Gerät reparieren zu lassen.

Wie reinige ich den Luftfilter?

Alle 50 Betriebsstunden den Filter (13) ausbauen und das Filterelement mit Druckluft bei niedrigem Druck (ca. 3 bar) reinigen. Ersetzen Sie ihn mindestens einmal jährlich oder häufiger in staubiger Umgebung.

Kann ich ein Verlängerungskabel mit dem Kompressor verwenden?

Ja, aber es muss zugelassen sein, mit einem Leiterquerschnitt von mindestens 1,5 mm² und einer maximalen Länge von 10 m. Wickeln Sie das Kabel bei Verwendung einer Kabeltrommel vollständig ab. Für längere Distanzen verwenden Sie besser einen längeren Luftschlauch.

Was tun, wenn der Überlastschalter auslöst?

Der Überlastschalter (14) schaltet den Motor bei Überhitzung ab. Stellen Sie den Ein-/Ausschalter (2) auf '0', warten Sie, bis der Kompressor abgekühlt ist (ca. 10 Minuten), drücken Sie dann den Überlastschalter zum Zurücksetzen und starten Sie neu.

Wie lagere ich den Kompressor im Winter?

Entleeren Sie den Tank vollständig (Ablasshahn) und entlüften Sie die Schläuche. Lagern Sie das Gerät in einem gut belüfteten, frostfreien Raum bei einer Temperatur über +5°C. Halten Sie es von Kindern fern.

BEDIENUNGSANLEITUNG CR504AC Vonroc

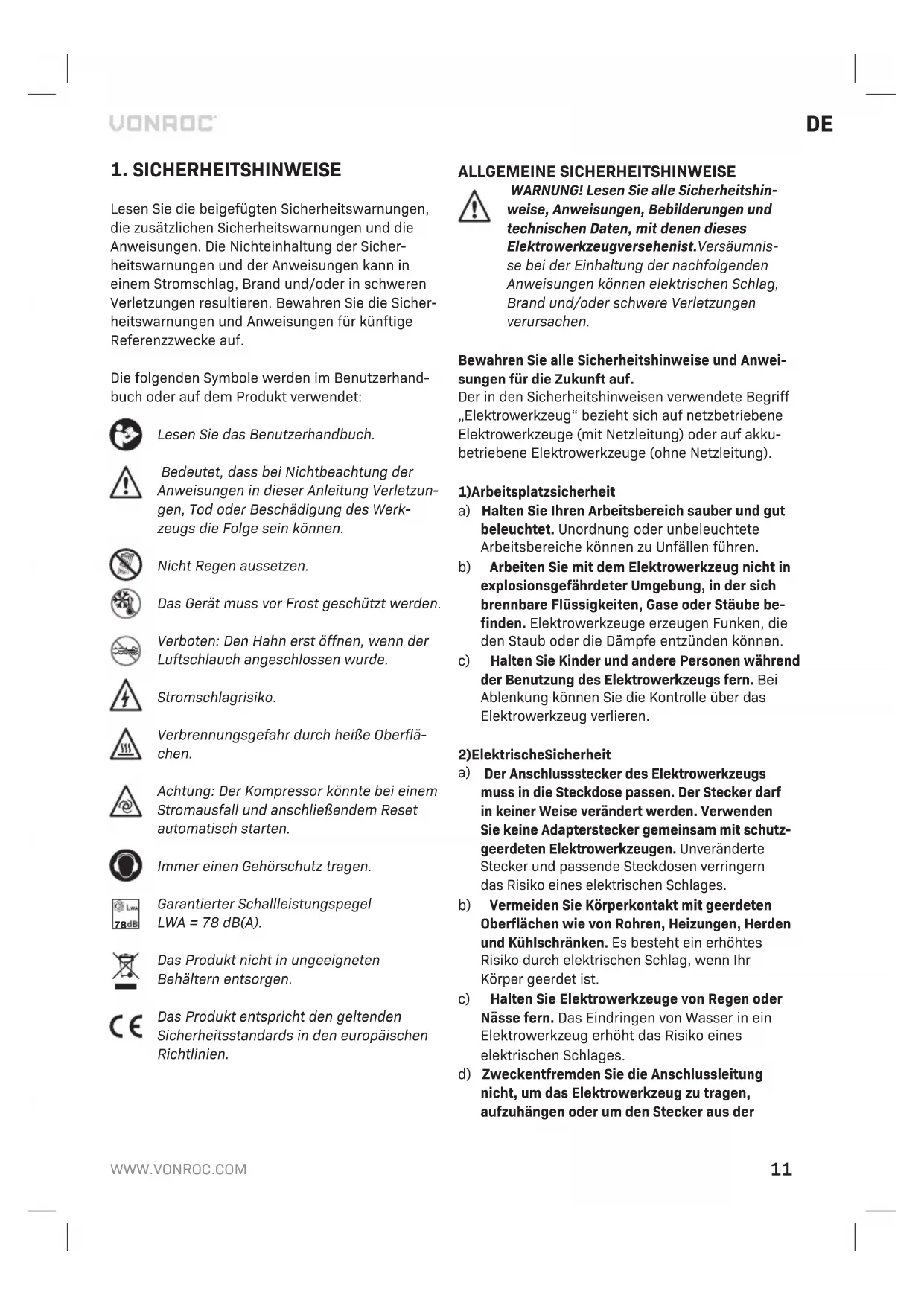

1. SICHERHEITSHINWEISE

Lesen Sie die beigefugten Sicherheitswarnings, die zusätzlichen Sicherheitswarnings und die Anweisungen. Die Nichteinhaltung der Sicherheitswarnings und der Anweisungen kann in einem Stromschlag, Brand und/oder in schweren Verletzungen resultieren. Bewahren Sie die Sicherheitswarnings und Anweisungen für künftige Referenzzwecke auf.

Die folgenden Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschädigung des Werkzeugs die Folge sein konnen.

Nicht Regen aussetzen.

Das Gerät muss vor Frost geschützt werden.

Verboten: Den Hahn erst öffnen, wenn der Luftschlauch angeschlossen wurde.

Stromschlagrisiko.

Verbrennungsgefahr durch heiße Oberflächen.

Achtung: Der Kompressor konnte bei einem Stromausfall und anschließendem Reset automatisch starten.

Immer einen Gehorschutz trag.

Garantierer Schalleistungspegel LWA = 78 dB(A).

Das Produkt nicht in ungeeigneten Behältern entsorgen.

Das Produkt entspricht den geltenden Sicherheitsstandards in den europäischen Richtlinien.

ALLGEMEINE SICHERHEITSHINWEISE

WARNING! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen diese Elektrowerkzeugversehenist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1)Arbeitsplatzssicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.

2)ElektrischeSicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der

Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder trabgen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschluss, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeug's behindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdun-gen durch Staub verringn.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten{lasset,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges

repairieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5)Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi-ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

BESONDERE SICHERHEITSANWEISUNGEN

• Warning! Der Kompressorarf nur in geeigneten Räumen (mit gutter Belüftung und einer Umgebungstemperatur von 5^ bis +40^ ) betrieben werden.
• Vergewissern Sie sich, dass der Behälter vollständig druckentlastet ist, bevor Sie Verbindungen zum Behälter abschrauben.
• Es ist verboten, den Druckluftbehälter zu durchbohren, zu schweifen oder absichtlich zu verformen.
  Keine Arbeitsen am Kompressor durchfuhren, bevord Stecker aus der Steckdose gezogen wurde.
• Keine Wasserstrahlen oder Strahlen mit brennbaren Flüssigkeiten auf den Kompressor richten.
• Keine brennbaren Gegenstände in der Nähe des Kompressors abstellen.
  Den Schalter (2) während der Haltezeit auf die Position 0^ (OFF) stellen.
  Den Luftstrahl niemals auf Menschen oder Tiererechten.
• Den Kompressor nicht transportieren, wenn der Behälter unter Druck stehen.
• Achtung: Einige Teile des Kompressors, wie der Kopf und die Durchführungsröhre, können hohe

Temperatures erreichen. Zur Vermeidung von Verbrennungen dürfen diese Teile nicht berührt werden.

• Transportieren Sie den Kompressor, indem Sie他们在安HEben oder die Spezialgriffe verwenden.
• Kinder und Tiere sind vom Arbeitsbereich der Maschine fernzuhalten.
• Wenn Sie den Kompressor zum Sprühen von Farbe verwenden:

a) Nicht in geschlossenen Räumen oder in den Nähe offener Flammen arbeiten.
b) Vergewissern Sie sich, dass die vorgesehene Arbeitsumgebung gut beluftet ist.
c) Schützen Sie Nase und Mund mit einer geeigneten Maske.

• Verwenden Sie den Kompressor nicht, wenn das Stromkabel oder der Stecker beschädigt ist, und setzen Sie diese von einem autorisierten Kundendienst durch ein Originalteil ersetzen.
• Wenn der Kompressor auf einer Fläche stehen, die höher als der Boden ist, muss er gesichert werden, damit er während des Betriebs nicht herunterfallen kann.
• Keine Gegenstände oder die Fälle in die Schutzabdeckungen stecken, da sonst die Gefahr von Verletzungen und Beschädigungen des Kompressors besteht.
• Den Kompressor nicht als stumpfes Instrument gegen Personen, Gegenstände oder Tiere verwenden, da sonst schwere Verletzungen und Schaden die Folge sind.
• Wenn der Kompressor nicht mehr benutzt wird, immer den Stecker aus der Steckdoseziehen.
• Immer darauf auf achten, dass Druckluftschläuche für Druckluft verwendet werden, die mit einem auf den Kompressor abgestimmten Maximaldruck gekennzeichnet sind. Versuchen Sie nicht, einen beschädigten Schlauch zu reparieren.

SICHERHEITSHINWEISE FÜR DIE ARBEIT MIT DRUCKLUFTPISTOLEN

• Kompressor und Schläuche können während des Betriebs sehr heißt werden. Die Berührung kann zu Verbrennungen führen.
  Die vom Kompressor angesaugten Gase oder Dämpfe müssen frei von Beimischungen sein, die zu Branden oder Explosionen im Kompressor führen können.

• Halten Sie beim Abnehmer der Schlauchkuppfung diese immer fest, um Verletzungen durch einen wegfliegenden Schlauch zu vermeiden.

• Tragen Sie beim Arbeiten mit der Ausblaspistole stets eine Schutzbrille. Fremdkörper und herausgeschleuderte Partikel können Verletzungen verursachen.

• Richten Sie die Ausblaspirto nicht auf Personen und verwenden Sie sie nicht zum Reinigen von Kleidung, die[jemandtragt.

Elektrische Sicherheit

Bei der Verwendung von elektrischen Geräten mösen stets die Sicherheitsrelevanten Bestimmungen Ihres Landes eingehalten werden, um die Gefahr von Feuer, Stromschlag und Verletzungen zu vermeiden. Lesen Sie die folgenden Sicherheitshinweise und auch die beiliegenden Sicherheitshinweise.

Immer prufen, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

Anschluss an die Stromversorgung

Überprüfen Sie, ob die Werte auf dem Netzeil und dem verwendeten Stecker mit denen Ihres Geräts übereinstimmen. Beachten Sie das Typenschild an der Maschine. Änderungen)dürfen nur von einem qualifizierten Elektriker durchgeführt werden.

Warning! Dieses Gerät muss geerdet werden. Wenn these Gerät nicht ordnungsgemäß geerdet ist, kann es einen Stromschlag verursachen. Stellen Sie sichere, dass die Netzsteckdose geerdet ist. Lassen sie diese Punkte im Zweifelsfall von einem qualifizierten Elektriker überprüfen.

Warning! Vermeiden Sie beim Einstecken (bzw. Herausziehen) des Steckers in die (bzw. aus der) Steckdose den Kontakt mit den Anschlüssen des Steckers. Ein Kontakt verursacht einen schweren Stromschlag.

Austausch von Kabeln oder Steckern

Wenn der Austausch des Stromkabels erforderlich ist, hat dies durch den Hersteller oder dessen Agenten zu erfolgen, um eine Sicherheitsgefahr zu vermeiden. Alte Kabel oder Stecker sofort wegwerfen, wenn sie durch neue ersetzt wurden. Es ist gefährlich, den Stecker eines losen Kabels in eine Steckdose zu stecken.

Verwendung von Verlängerungskabeln

Nur ein zugelassenes Veränderungskabel verwenden, das für die Eingangsleistung der Maschine ge

eignet ist. Die minimale Leitergroße beträgt 1,5 mm². Bei Verwendung einer Kabeltrommel die Trommel immer vollständig abwickeln.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Der Kompressor ist für die Erzeugung von Druckluft für druckluftbetriebene Werkzeuge bestimmt. Diese Kompressor ist nicht für den Dauerbetrieb ausgelegt.

TECHNISCHE DATEN

Modelnummer CR504AC /	CR504AC_GRAU /CR504AC_WEISS
Kompressortyp Kolben - ölfrei -geräuscharm
Kompressorantrieb Direktantrieb
Spannung 220-240 V~
Frequenz 50 Hz
Aufnahmieleistung 750 W
Pferdestärken 1 PS
Betriebsart S3 50% *
Leerlaufdrehzahl 1450 U/min
IP-Klasse IP30
Schutzklasse Klasse I
Lufteinlass 128 l/min
Ausgabe (Druckluft) bei 7 bar 42 l/min
Ausgabe (Druckluft) bei 4 bar 65 l/min
Maximaler Auslassdruck	8 bar
Einschaltdruck ca.	6 bar
Abschaltdruck ca.	8 bar
Behälterinhalt 6 L
Kabellänge 2 m
Gewicht	16 kg
Schalldruckpegel	\( L_{p\Delta} = 79,7 dB(A) \)\( K_{p\Delta} = 3 dB(A) \)
Schalleistungspegel	\( L_{wA} = 92,7 dB(A) \)\( K_{wA} = 3 dB(A) \)

• S3 = Aussetzbetrieb ohne Auswirkungen der Inbetriebnahme. Das bedeutet, dass während eines Zeitaums von 10 Minuten die maximale Betriebszeit 50% beträgt (z. B. 5 Minuten Betrieb und 5 Minuten Ruhe), und darüber unter optimalen Umgebungsbedingungen (max. Temperatur 25°C). Wenn Sie diese Richtlinien und die vorgeschrieben Wartungsintervalle einhalten, sollte das Produkt über lange Zeit einwandfrei Funktionieren.

BESCHREIBUNG

Die Zahlen im Text beziehen sich auf die Abbildungen auf den Seiten 2-3.

1. Abdeckung
2. Schalter
3. Druckschalter
4. Druckregler
5. Schnellkupplung (Auslass)
6. Manometer (Betriebsdruck)
7. Manometer (Behalterdruck)
8. Sicherheitsventil
9. Griff
   10.Druckleitung
10. Entleerungshahn
11. Lufteinlass
    13.Luftfilter
12. Überlastschalter
    15.Behälter
    16.Gummifube

3. MONTAGE

Schalten Sie die Maschine vor der Montage immer aus undziehen Sie den Netzstecker aus der Steckdose.

Montage des Luftfilters (Abb. A, B)

1. Entfernen Sie vor der Verwendung des Kompressors den Transportdeckel und ersetzen Sie ihn durch den mitgelieferten Luftfilter (13).
2. Montieren Sie den Luftfilter (13), indem Sie den Luftfilter (13) wie in Abbildung B dargestellt im Uhrzeigersinn in den Lufteinlass (12) schrauben.

Installation des Kompressors

• Der Kompressor sollte in einer belufteten und trockenen Umgebung installiert werden.
• Der Kompressor muss auf einer waagerechten und stabilen Fläche aufgestellt werden.
• Stellen Sie den Kompressor auf einer ebenen

Fläche oder mit einer maximalen Neigung von 10^ in einem gut belufteten, vor Witterungseinflüssen geschützten Bereich und nicht in einer explosionsgeführdeten Umgebung auf.

• Wenn die Fläche schräg und glatt ist, muss sich chergestellt werden, dass sich der Kompressor während des Betriebs nicht bewegen kann.
• Für eine gute Belüftung und effektive Kühlung ist es wichtig, dass der Kompressor mindestens 50 cm Abstand zu einer Wand oder einem Hindernis hat.
• Achten Sie darauf, dass der Kompressor in der korrekten Ausrichtung transportiert wird, stellen Sieihn nicht auf den Kopf und haben Sieihn nicht mit Haken oder Seiten an.

4. BETRIEB

Der Kompressor muss vor der ersten Inbetriebnahme vollständig zusammenbaut werden.

Lange Versorgungskabel, Verlangerungen, Kabeltrommeln usw. verursachen einen Rückgang der Spannung und konnen den Motoranlauf behindern. Keine Kabel von mehr als 10 m Lange verwenden. Vonroc rät, stattdessen einen längeren Luftschlauch zu verwenden.

Bei Temperaturen unter 5^ kann es schwieriger sein, den Motor zu starten.

Die Baugruppe aus Kopf/Zylinder/ Übertragungsleitung kann hohe Temperat-uren erreichen. Seien Sie daher vorsichtig, wenn Sie in der Nähde dieser Teile arbeiten und berühren Sie sie nicht, um Verbrennungen zu vermeiden.

Starten (Abb. A)

1. Prufen Sie, ob die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.
2. Drucken Sie den Ein-/Ausschalter (2) in die Position 'O', um den Kompressor auszuschalten.
3. Dann den Stecker in die Steckdose stecken.
4. Ziehen Sie den Ein-/Ausschalter (2) in die Position 'I', um den Kompressor einzuschalten.
5. Der Betrieb des Kompressors erfolgt vollautomatisch. Der Druckschalter (3) schaltet den

Kompressor ab, wenn der Höchstwert erreicht ist, und schaltetihn ein, sobald der Druck unter den Mindestwert fällt. Der Druckschalter (3) ist werkssheit eigestellt. Normalerweise beträgt der Druckunterschied zwischen dem Höchstkund dem Mindestwert ca. 2 bar/29 psi. Der Kompressor schaltet sich ab, wenn er 8 bar (116 psi) erreicht (dies ist der maximale Betriebsdruck) und schaltet sich automatisch wieder ein, sobald der Druck im Behälter auf 6 bar (87 psi) gesunden ist.

Anschlieben von Luftschlauch und Werkzeug (Abb. A)

1. Drehen Sie den Drehknopf des Druckreglers (4) gegen den Uhrzeigersinn, bis der Druck vollständig abgelassen ist.
2. Stecken Sie den Anschluss des Luftschlauchs (nicht im Lieferumfang enthalten) in die Schnellkupplung (5) am Kompressor. Beim Hineinschieben rastet der Anschluss ein, um den Luftschlauch zu sichern.
3. Schlieben Sie das vorgesehene Druckluftwerkzeug (nicht im Lieferumfang enthalten) an die Schnellkupplung des Luftschlauchs an.
4. Drehen Sie den Drehknopf des Druckreglers (4) im Uhrzeigersinn, bis das Manometer (6) den benötigten Druck anziegt.
5. Ihr Druckluftwerkzeug ist jetzt einsatzbereit.

Trennen von Luftschlauch und Werkzeug (Abb. A)

Halten Sie den Schlauch beim Lösen der Schnellkupplung gut fest, um sich vor Verletzungen durch den sich losenden Schlauch zu schützen.

1. Drehen Sie den Drehknopf des Druckreglers (4) gegen den Uhrzeigersinn, bis der Druck vollständig abgelassen ist.
2. Reduzieren Sie den Druck, indem Sie das Druckluftwerkzeug (nicht im Lieferumfang enthalten) betätigten.
3. Ziehen Sie an der Hülse der Schnellkupplung des Luftschlauchs und nehmen Sie das Druckluftwerkzeug ab.
4. Ziehen Sie an der Hülse der Schnellkupplung (5) und nehmen Sie den Schlauch ab.

Ablesen der Druckwerte (Abb. A)

Der Kompressor ist mit zwei Manometern (6,7) ausgestattet. Am Manometer (7) kann der Behalterdruck und am Manometer (6) der Betriebsdruck

(geregelter Druck) abgelesen werden. Die schwarze Skala zeigt den Druck in bar und die rote Skala zeigt den Druck in PSI an.

Einstellen des Betriebsdrucks (Abb. A)

Esistnichtimmornotwendig,denmaximalen Betriebsdruck zu verwenden.DieDruckluftwerkzeugebenötgenoftenewigerDruck.AchtenSieimmeraufdenkorrektenBetriebsdruckdesvorgesehenenk Werkzeugs.

Bei Kompressoren, die mit einem Druckregler (4) ausgestellt sind, muss der Betriebsdruck richtig eingestellt werden. Der Betriebsdruck ist durch den Drehknopf am Druckregler (4) einstellbar:

• Durch Drehen im Uhrzeigersinn erhöht sich der Betriebsdruck.
• Durch Drehen gegen den Uhrzeitigersinn verrin-gert sich der Betriebsdruck.

Hinweis: Wenn kein Druckluftwerkzeug angeschlossen ist, während der Druck eingestellt wird, kann es vorkommen, dass das Manometer (6) nicht prazise auf den Druckabfall reagiert.

Überlastschalter (Abb. A)

Der Motor ist mit einem Überlastschalter (14) ausgestellt. Wenn der Kompressor überlastet wird, schaltet der Überlastschalter (14) das Gerät automatisch ab, um den Kompressor vor Überhitzung zu schützen. Wenn der Überlastschalter (14) auslöst, schalten Sie den Kompressor mit dem Ein-/Ausschalter (2) aus und warten Sie, bis er abgekühlt ist. Drücken Sie dann den Überlastschalter (14) und starten Sie den Kompressor neu.

Abschluss der Arbeit (Abb. A, C)

Berühren Sie den Kompressor erst, wenn er mindestens 10 Minuten vom Strom getrennt war.

Bei Frostgefahr oder wenn der Kompressor langere Zeit nicht verwendet wird, muss er sachgerecht gelagert werden.

1. Überprüfen, dass der Ein-/Ausschalter (2) in der Position 'O' steht.
2. Den Stecker aus der Steckdoseziehen.

3. Reduzieren Sie den Druck im Behälter auf etwas 2 bar, indem Sie ein Druckluftwerkzeug anschlieben und betätigen.

4. Drehen Sie dann langsam das Entleerungshahn (11) an der Unterseite des Behalters auf. Das im Behälter (15) befindliche Wasser lauft nun aus dem Behälter (15) Heraus.

5. Seien Sie vorsichtig, wenn sich noch Druckluft im Behälter (15) befindet, da das Wasser dann mit einiger Kraft austreten kann. Empfohlener Druck: max. 1-2 bar.
6. Entfernen Sie Druckluftwerkzeug und Schlauch.
7. Das Gerät saubern und lagern (siehe Kapitel 'Wartung').

5. WARTUNG

Vor dem Beginn von Reinigungs- und Wartungsarbeiten immer erst die Maschine ausschalten und den Stecker aus der Steckdoseziehen.

Berühren Sie den Kompressor erst, wenn er mindestens 10 Minuten vom Strom getrennt war. Verbrennungsgefahr!

Machen Sie den Behälter immer drucklos, bevor Sie Reinigungs- und Wartungsarbeiten durchführren.

Die Maschinengehause regelmäßig mit einem weichen Tuch reinigen, vorzugsweise nach jedem Gebrauch. Sicherstellen, dass die Ventilatoröffnungen frei von Staub und Schmutz sind. Sehr hartnäckigen Schmutz mit einem mit Seitenlauge befeuchteten Tuch entfernen. Keine Lösungsmittel, wie Benzin, Alkohol, Ammoniak usw., da solche Chemikalien die synthetischen Komponenten beschädigen können.

Entleeren des Behalters (Abb. C)

Überprüfen Sie den Druckbehalter vor jeder Gebrauch auf Rost und Beschädigungen. Verwenden Sie den Kompressor nicht mit einem beschädigten oder rostigen Druckbehalter.

Durch die Komprimierung der Luft entsteht im Behälter Wasser. Lassen Sie regelmäßig das Wasser aus dem Behälter ab, um Korrosion darin zu vermeiden. Die Entstehung von Korrosion hängt von der Luftfeuchtigkeit ab, aber eine Reinigung wird nach jedem Gebrauch empfohlen.

1. Reduzieren Sie den Druck im Behälter auf etwa 2 bar, indem Sie ein Druckluftwerkzeug anschließen und betätigten.
2. Drehen Sie dann langsam das Entleerungshahn (11) an der Unterseite des Behalters auf. Das im Behälter befindliche Wasser lauft nun aus dem Behälter hereaus.
3. Seien Sie vorsichtig, wenn sich noch Druckluft im Behälter befindet, da das Wasser dann mit einiger Kraft austreten kann. Empfohlener Druck: max. 1-2 bar.

Reinigung des Luftfilters (Abb. D)

Es wird empfohlen, den Ansaugfilter alle 50 Betriebsstunden zu demontieren und das Filterelement durch Ausblasen mit Druckluft zu reinigen.

Es wird empfohlen, das Filterelement mindestens einmal pro Jahr auszutauschen, wenn der Kompressor in einer sauberen Umgebung betrieben wird, und früiger, wenn die Kompressorumgebung staubig ist. Ein verstopfter Ansaugfilter verringgert die Leistung des Kompressors drastisch.

1. Öffnen Sie die Hälften des Luftfiltergehäuses. Verwenden Sie Druckluft mit niedrigem Druck (ca. 3 bar), um alle Teile des Filters auszublasen.
2. Die Montage des Filters erfolgt in umgekehrter Reihenfolge.

LAGERUNG UND FROSTSCHUTZ

Wenn Flüssigkeiten nicht vollständig aus dem Kompressor und dem Zubehör abgelassen werden, können die Geräte durch Frost zerstört werden. Entleeren Sie Kompressor und Zubehör davon vollständig und schützen Sie sie vor Frost. Bewahren Sie das Gerät an einem gut belufteten, trockenen Ort auf, an dem die Temperatur nicht unter +5^ fällt. Das Gerät an einem sicheren Ort außerhalb der Reichweite von Kindern lagern, wenn es nicht in Gebrauch ist.

Fehlfunktionen

Sollte das Gerät nicht einwandfrei Funktionieren,\ finden Sie nachfolgend mögliche Ursachen und die\ entsprechenden Lösungen:

Luftverlust

• Kann durch eine schlechte Abdichtung einer Verbindung entstehen.
• Prufen Sie alle Luftanschluss, indem Sie sie mit einer Seifenlösung benetzen. (Verwenden Sie die Lösung niemals in der Nähe der elektrischen Anschlusses.)
• Wenn der Behälter leer ist und gefüllt wird. Der Benutzer kann am Druckschalter ein zischendes Gerausch horen. Dies ist normal und endet, bevör der Kompressor einen Druck von 1,5 bar erreicht.
• Prüfen Sie, ob das Entleerungshahn (11) richtig geschlossen ist.

Der Kompressor lassst sich nicht starten

Wenn der Kompressor schwer zu starten ist, prufen Sie Folgenden:

• Ob die Spannung des Netzes mit der auf dem Typenschild angegebenen Spannung übereinstimmt.
• Ob elektrische Veränderungskabel mit einer fehlerhaften Ader oder mit der falschen Länge verwendet werden.
• Ob die Betriebsumgebung zu kalt ist (unter +5^ ).
• Ob die Stromversorgung gewährleistet ist (Stecker richtig angeschlossen, magnetothermische Sicherungen nicht defekt).

Der Kompressor schaltet sich nicht ab

Wenn der Kompressor bei Erreichen des Höchstkdrucks nicht abschaltet, wird das Sicherheitsventil des Behalters aktiviert. Kontaktieren Sie für die Reparatur die{nachste autorisierte Kundendienstwerkstatt.

UMWELT

Fehlerhafte und/oder ausgesonderte elektrische oder elektronische Geräte müssen zu den entsprechenden Recycling-orten gebracht werden.

Nur für EU-Länder

Entsorgen Sie Elektrowerkzeuge nicht im Hausmull. Nach der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen Elektrowerkzeuge, die nicht mehr verwendet werden sollen, getrennt gesammelt und auf umweltgerechte Weise entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den hochsten Quali tats stan dards entwickelt und sind fur den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprüng lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führung. Sollte das Produkt in thisem Zeitraum aufgrund von Material- und/oder VerarbeitungsmängelnFehleraufweisen,wenden Sie sichitte direkt an VONROC Kundendienst.

Folgende Umstände sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellten vorgenommen oder versucht wurden.
  Normale Abnutzung und Verschleif.
  Das Werkzeug wurde übermöig beansprucht, missbrauchlich verwendet oder falsch gewartet.
  Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausrücklich als auch implizit. Es gibt keine anderen ausrücklichen oder stillschweigenden Garantien, die über das hier Genanzi te hinausgeben, einschließlich der stillschweigenden Garantien der Marktgangigkeit oder Eignung für einen bestimmen Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechtsmittel des Handlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch konnen Änderungen vorgenommen werden. Die technischen Daten konnen sich ohne Vorankündigung ändern.

1. VEILIGHEIDSINSTRUCTIES

TECHNISCHE SPECIFICATIONS

De compressor start nicht
