GEBRUIKSAANWIJZING Gyspack OBD GYS

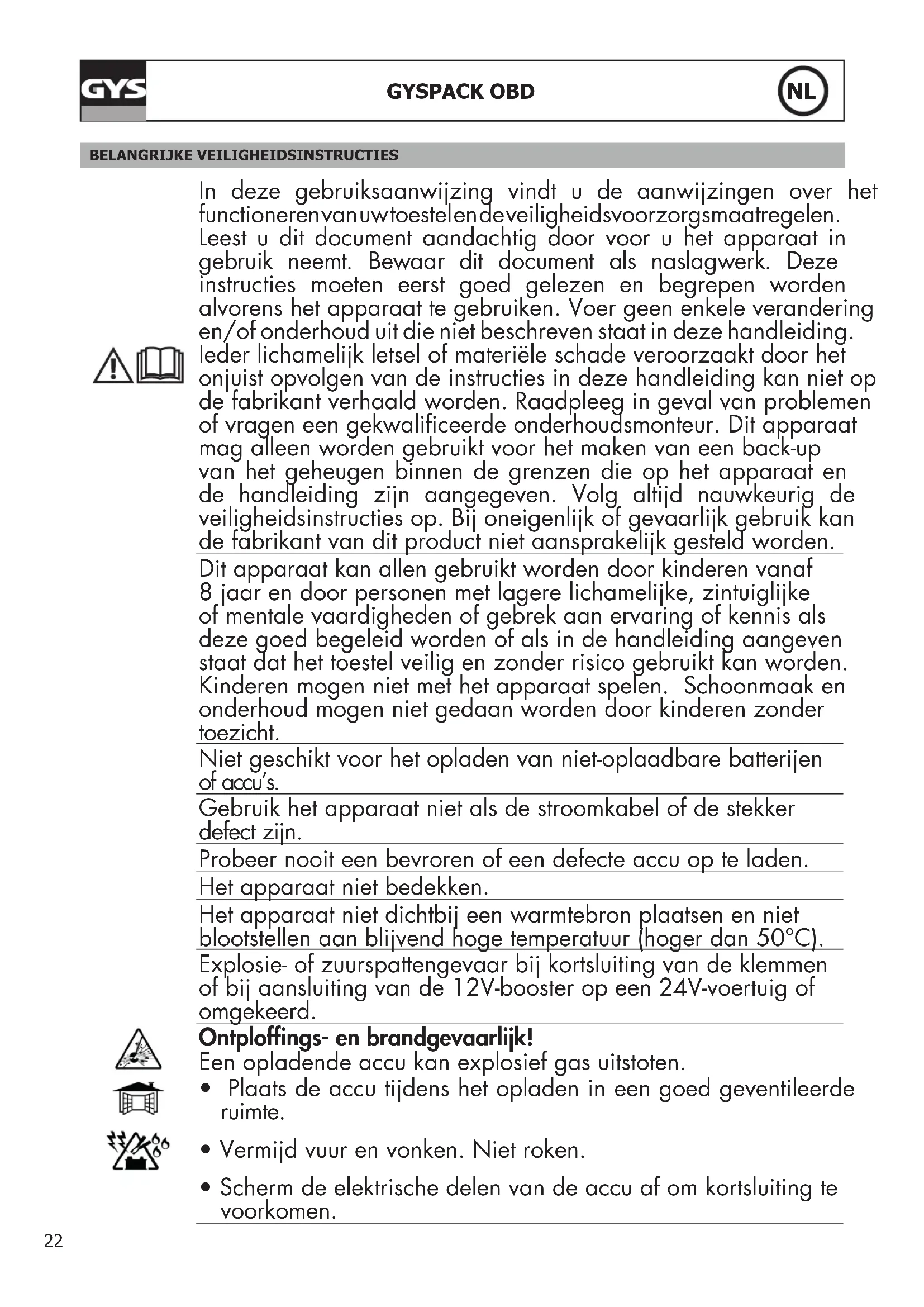

BELANGRIJKE VEILIGHEIDSINSTRUCTIES In deze gebruiksaanwijzing vindt u de aanwijzingen over het functioneren van uw toestel en de veiligheidsvoorzorgsmaatregelen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Deze instructies moeten eerst goed gelezen en begrepen worden alvorens het apparaat te gebruiken. Voer geen enkele verandering en/of onderhoud uit die niet beschreven staat in deze handleiding. Ieder lichamelijk letsel of materiële schade veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwaliceerde onderhoudsmonteur. Dit apparaat mag alleen worden gebruikt voor het maken van een back-up van het geheugen binnen de grenzen die op het apparaat en de handleiding zijn aangegeven. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden. Dit apparaat kan allen gebruikt worden door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of gebrek aan ervaring of kennis als deze goed begeleid worden of als in de handleiding aangeven staat dat het toestel veilig en zonder risico gebruikt kan worden. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud mogen niet gedaan worden door kinderen zonder toezicht. Niet geschikt voor het opladen van niet-oplaadbare batterijen of accu’s. Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn. Probeer nooit een bevroren of een defecte accu op te laden. Het apparaat niet bedekken. Het apparaat niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperatuur (hoger dan 50°C). Explosie- of zuurspattengevaar bij kortsluiting van de klemmen of bij aansluiting van de 12V-booster op een 24V-voertuig of omgekeerd. Ontploffings- en brandgevaarlijk! Een opladende accu kan explosief gas uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

• Vermijd vuur en vonken. Niet roken.

• Scherm de elektrische delen van de accu af om kortsluiting te voorkomen.23 GYSPACK OBD

Let op : zuur-projectie gevaar.

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.

• In geval van oog- of huidcontact, meteen met veel water afspoelen en onmiddellijk een arts raadplegen.

Aansluiten / Afsluiten :

• Sluit de stroomvoorziening af, alvorens de accu aan te sluiten of los te koppelen.

• De aansluitklem van de accu die niet is aangesloten op een chassis moet als eerst aangekoppeld worden. De andere verbinding moet plaats vinden op de chassis, ver van de accu en van de brandstofkanalisering. De accu oplader moet vervolgens op het net aangesloten worden.

• Koppel na het starten/laden eerst de acculader van de netspanning los. Koppel daarna de connectie van de chassis los, en pas daarna de connectie met de accu. Aansluiten :

• Klasse 2 toestel (lader booster)

• Klasse 3 toestel (booster) Onderhoud :

• De voedingskabel kan niet vervangen worden. Als de kabel beschadigd is, moet het apparaat naar de afvalverwerking worden gebracht.

• Het onderhoud dient uitsluitend door een gekwaliceerde onderhoudsmonteur te gedaan te worden.

• Waarschuwing ! Altijd de stekker uit het stopcontact halen alvorens eventuele onderhoudswerkzaamheden te verrichten.

• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.

• De oppervlaktes van het apparaat reinigen met een droge doek. Regelgeving :

• Het apparaat is in overeenstemming met met de Europese richtlijnen

• De conformiteitsverklaring is te vinden op onze internetsite.

• EAC (Euraziatische Economische Gemeenschap) merk

• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).

• Dit materiaal voldoet aan de Marokkaanse normen. De verklaring Cم (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag).24 GYSPACK OBD

• Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen.

• De accumulator in dit apparaat is recyclebaar. Volg a.u.b. de geldige afvalverwerkingsrichtlijnen op.

• De accu moet uit het apparaat verwijderd worden voordat het apparaat naar de afvalverwerking wordt gebracht. ALGEMENE BESCHRIJVING Voor 12 V lood-zuur batterijen (6 x 2 V cellen) met een capaciteit van 30 Ah tot 130 Ah. De GYSPACK OBD is speciaal ontworpen om het interne geheugen van uw voertuig te behouden tijdens het verwisselen van de accu, of wanneer de accu van de voertuig afgekoppeld moet worden. Dit apparaat behoedt u voor het verlies van bepaalde geprogrammeerde gegevens, en voorkomt dat u deze opnieuw moet inbrengen (tijd, radio, alarm, auto- matische sleutels…). De GYSPACK OBD, uitgerust met een sigarettenaansteker, kan ook gebruikt worden als 12V DC voedingsbron voor Spot, TV, gereedschap, enz… Om het transport te vereenvoudigen, heeft dit apparaat een opbergvak voor diverse kabels en de oplader. Voor een correct gebruik van het apparaat, en om de levensduur van de interne accu te verlengen, is het noodzakelijk om het apparaat voor het eerste gebruik op te laden. Laad het na ieder gebruik weer op, en tevens iedere 30 dagen wanneer het apparaat niet gebruikt wordt. OPSTARTEN EN TESTEN VAN DE INTERNE ACCU Druk, om de GYSPACK OBD op te starten en de staat van de interne accu te testen, 3 seconden lang op de drukknop. De LEDlampjes zullen één voor één aangaan en de staat van de accu aangeven. Het rode lampje geeft aan dat de accu minder dan 50% opgeladen is. Het is noodzakelijk de accu onmiddellijk op te laden. Het gele lampje geeft aan dat de accu tussen 50% en 75% opgeladen is. Het is mogelijk de accu te gebruiken, maar het wordt aanbevolen deze zo snel mogelijk op te laden. Het groene lampje geeft aan dat de accu volledig opgeladen is. Apparaat klaar voor gebruik. Druk, om het apparaat te stoppen, opnieuw 3 seconden. Als het apparaat niet handmatig uitgezet wordt, schakelt het vanzelf na 4 uur uit.

HEROPLADEN VAN DE INTERNE ACCU

Bij het opladen van de interne accu mag de GYSPACK OBD niet aangesloten worden aan een voertuig.

• Sluit de oplaadeenheid aan op de netspanning (230V)

• Koppel de lader aan aan het aangegeven punt, voorop het apparaat

• Laadniveau : Het rode lampje geeft aan dat de accu aan het opladen is. Het groene lampje geeft aan dat de accu opgeladen is. U kunt het apparaat gebruiken Het gele lampje geeft aan dat de interne accu defect is Het is noodzakelijk om de accu te vervangen

• Indien na 24 uur opladen het rode lampje nog steeds brandt, is de interen accu beschadigd en moet deze vervangen worden.

• Probeer niet het apparaat op te laden met behulp van de sigarettenaansteker van een voertuig. De laadstroom kan niet stabiel zijn, en zou het apparaat en de sigarettenaansteker kunnen beschadigen. Gebruik, voor een optimale laadprocedure, de met het apparaat meegeleverde oplaadeenheid.25 GYSPACK OBD

Als het apparaat of het voertuig aangesloten aan de GYSPACK OBD meer dan 4A stroom verbruikt of een kortsluiting ondergaat, stelt de elektronische beveiliging van de GYSPACK OBD zich in werking en schakelt deze de elektriciteit uit. Om het apparaat opnieuw te kunnen gebruiken en de beveiliging weer in te stellen, is het noodzakelijk om de 12V DC stekker of de OBD stekker uit het apparaat te halen.

GEBRUIK MET OBD STEKKER

Controleer, voor ieder gebruik, of alle stroomverbruikers van het voertuig (ventilatie, lichten, boordcom- puters....) uitgeschakeld zijn :

1. Controleer of de interne accu van het product opgeladen is (zie « Test interne accu »)

2. Sluit de kabel met de OBD-aansluiting aan op het voertuig.

Controleer of de aansluiting correct aangekoppeld is op het voertuig.

3. Zet het apparaat aan

4. Koppel de accu van het voertuig af en leg de kabels op een niet-geleidende ondergrond.

Waarschuwing : Het elektronische systeem van het voertuig ontvangt stroom van de OBD Memory Saver via de OBD stekker. De aansluitingen van de accu worden evenwel nog steeds gevoed. Het is noodzakelijk om ze te isoleren en ze niet in contact te brengen met een metalen deel of ieder ander geleidende ondergrond die een kortsluiting zou kunnen veroorzaken.

5. Koppel de OBD stekker af wanneer de accu weer op het voertuig aangesloten is.

6. Laad het apparaat weer op na gebruik.

GEBRUIK ALS 12V VOEDINGSBRON MET BEHULP VAN DE SIGARETTENAANSTEKER Dit product biedt een 12V voedingsbron via de sigarettenaansteker :

1. Controleer of de interne accu van de OBD opgeladen is (zie « Test interne accu »)

2. Controleer of de uitrusting die u wilt aansluiten op de GYSPACK OBD uitgeschakeld is (positie OFF) en koppel ver-

volgens de sigarettenaansteker tussen het apparaat en het product

3. Zet het apparaat aan, de GYSPACK OBD levert de benodigde stroom.

4. Zet het gebruikte apparaat uit, koppel de plug van de sigarettenaansteker af en sluit de GYSPACK OBD aan op een

stopcontact om deze weer op te laden. Belangrijk : Gebruik de OBD stekker niet als voedingsbron voor de elektronische systemen van het voertuig zoals board-computer, radio......Het risico bestaat de interne accu te beschadigen.

GEEN GARANTIE OP DE ACCU

De accu’s zijn actieve elementen, hun levensduur is afhankelijk van het onderhoud. Na ieder gebruik van dit product is het noodzakelijk om de interne accu weer op te laden. Opslag op plaatsen met hoge temperaturen vermindert drastisch het laadniveau van de accu. Wanneer de accu’s langdurig niet gebruikt worden, wordt het sterk aanbevolen om de accu’s eerst op te laden voor gebruik. Om deze reden valt de Gyspack OBD accu niet onder de garantie, het behoud van de accu hangt af van het gebruik. GARANTIE De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en ar- beidsloon). De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof). In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met: - Een gedateerd aankoopbewijs (betaalbewijs, factuur ...). - Een beschrijving van de storing.26 GYSPACK OBD
