BEDIENUNGSANLEITUNG Gyspack OBD GYS

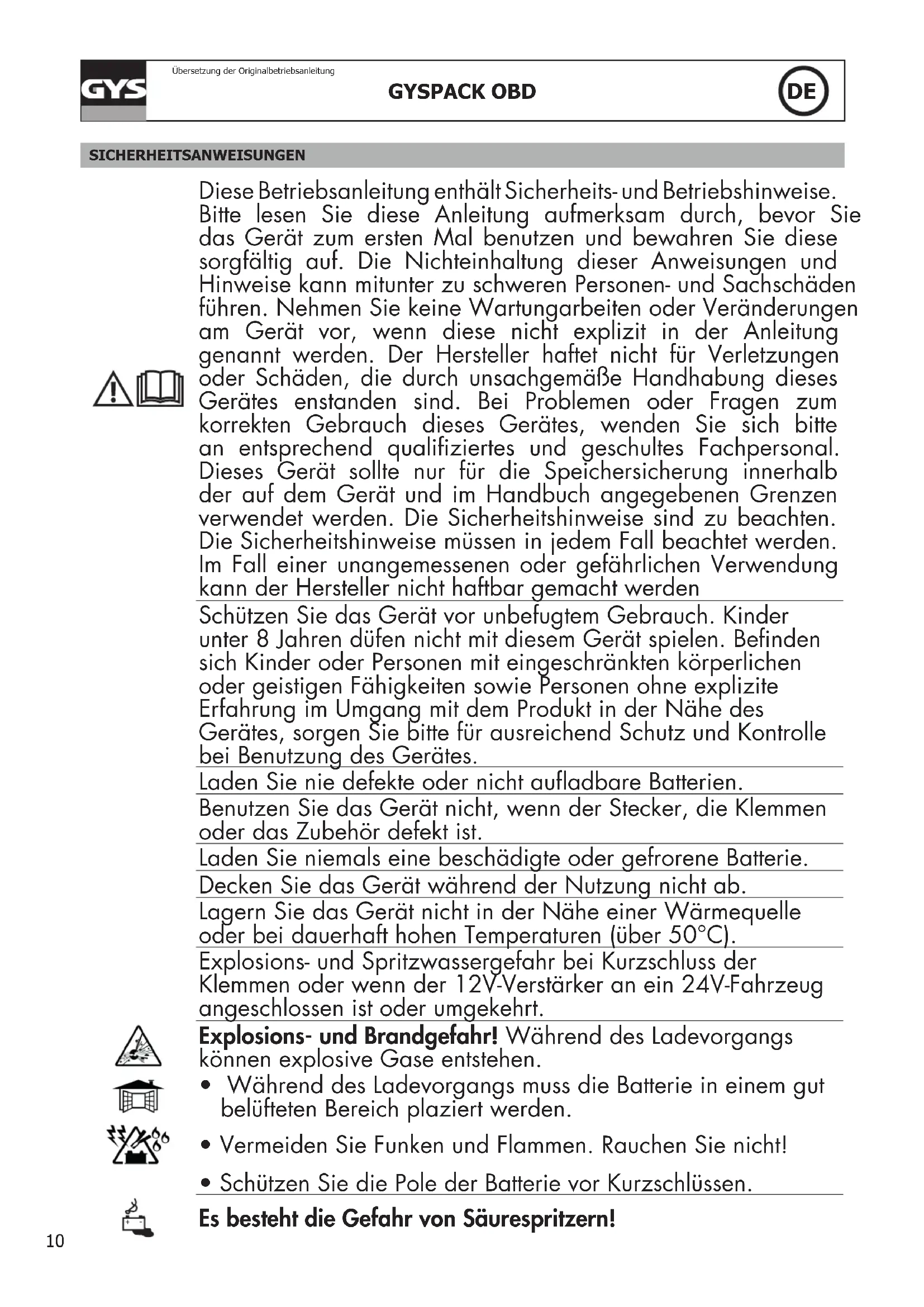

Übersetzung der Originalbetriebsanleitung SICHERHEITSANWEISUNGEN Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf. Die Nichteinhaltung dieser Anweisungen und Hinweise kann mitunter zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, wenn diese nicht explizit in der Anleitung genannt werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich bitte an entsprechend qualiziertes und geschultes Fachpersonal. Dieses Gerät sollte nur für die Speichersicherung innerhalb der auf dem Gerät und im Handbuch angegebenen Grenzen verwendet werden. Die Sicherheitshinweise sind zu beachten. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden Schützen Sie das Gerät vor unbefugtem Gebrauch. Kinder unter 8 Jahren düfen nicht mit diesem Gerät spielen. Benden sich Kinder oder Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten sowie Personen ohne explizite Erfahrung im Umgang mit dem Produkt in der Nähe des Gerätes, sorgen Sie bitte für ausreichend Schutz und Kontrolle bei Benutzung des Gerätes. Laden Sie nie defekte oder nicht auadbare Batterien. Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist. Laden Sie niemals eine beschädigte oder gefrorene Batterie. Decken Sie das Gerät während der Nutzung nicht ab. Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50°C). Explosions- und Spritzwassergefahr bei Kurzschluss der Klemmen oder wenn der 12V-Verstärker an ein 24V-Fahrzeug angeschlossen ist oder umgekehrt. Explosions- und Brandgefahr! Während des Ladevorgangs können explosive Gase entstehen.

• Während des Ladevorgangs muss die Batterie in einem gut belüfteten Bereich plaziert werden.

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!

• Schützen Sie die Pole der Batterie vor Kurzschlüssen. Es besteht die Gefahr von Säurespritzern!11 GYSPACK OBD

Übersetzung der Originalbetriebsanleitung

• Tragen Sie eine Schutzbrille und Handschuhe.

• Bei Kontakt der Batteriesäure mit den Augen oder der Haut gründlich mit Wasser nachspülen und sofort einen Arzt aufsuchen.

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Zangen anschließen oder trennen.

• Versichern Sie sich immer, dass die rote Klemme zuerst mit dem "+" Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarosserie zu verbinden, versichern Sie sich, dass es einen Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.

• Beachten Sie am Ende des Startvorgangs/Ladevorgangs folgendes: Trennen Sie erst das Booster/Gerät vom Stromnetz und entfernen Sie dann erst die Klemmen von der Batterie. Anschluss

• Klasse II-Gerät (charger booster)

• Klasse III-Gerät (booster) Wartung:

• Ist das Kabel nicht zu reparieren oder auszutauschen, dann ist das Gerät fachgerecht zu entsorgen.

• Die Wartung und Reparatur darf nur von entsprechend geschultem und qualiziertem Fachpersonal durchgeführt werden.

• Achtung! Alle Kontrollarbeiten oder Wartungen dürfen nur duchgeführt werden, wenn das Gerät ausgeschaltet und die Stromversorgung unterbrochen ist.

• Benutzen Sie niemals Lösungsmittel oder anderen aggressiven Reinigungsprodukte.

• Reinigen Sie die Oberäche des Gerätes mithilfe eines trockenen Lappen. Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.

• Die Konformitätserklärung nden Sie auf unsere Webseite.

• EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)

• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).

• Das Gerät entspricht die marokkanischen Standards.

• Die Konformitätserklärung Cم (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite).12 GYSPACK OBD

Übersetzung der Originalbetriebsanleitung Entsorgung:

• Produkt für selektives Einsammeln (Sondermüll). Werfen Sie es daher nicht in den Hausmüll!

• Die interne Batterie des Gerätes ist recyclingsfähig. Bitte beachten Sie die geltenden Recycling-Vorschriften.

• Die Batterie muss erst von dem Gerät getrennt werden, bevor Sie dieses entsorgen. BESCHREIBUNG Für 12-V-Blei-Säure-Batterien (6 x 2-V-Zellen) mit einer Kapazität von 30 Ah bis 130 Ah. Das GYSPACK OBD dient der Stromversorgung des internen Speichers Ihres Kfz während die Batterie beispielsweise für einen Ladevorgang oder sonstige Arbeiten am Fahrzeug, welche das Abklemmen der Batterie verlangen, nicht angeschlossen ist. Damit wird einem Speicherverlust vorgebeugt, welche das erneute Programmieren des Steuergeräts erforderlich machen würde (Radio, Uhrzeit, Schlüsselcodierung etc.). Ausgestattet mit einem Anschluss für den Ziga- rettenanzünder, ist das GYSPACK OBD ideal für den Betrieb von Geräten mit 12V Anschlussmöglichkeiten wie Laptops, TV Geräte uvm. Um den Transport des Geräts zu erleichtern, verfügt es über ein Fach, in dem die versch. Lade/Anschlusskabel verstaut werden können. Um die Funktion und den guten Zustand der internen Gerätebatterie zu gewährleisten und langfristig zu erhalten, ist es nötig das Gerät vor und nach jeder Nutzung vollständig zu laden. Wird das Gerät für mehr als 30 Tage nicht benötigt, ist ebenfalls eine Ladung in diesem Zeitraum nötig.

LADEZUSTAND DER INTERNEN GERÄTEBATTERIE

Zum Einschalten und Überprüfen der internen Gerätebatterie den Drucktaster 3 Sekunden gedrückt halten. Die LEDs leuchten zuerst nacheinander auf, dann wird der Zustand der Batterie angezeigt. Das Leuchten der roten Kontrollleuchte zeigt an, dass der Ladestand der Batterie bei unter 50% liegt. Die Batterie des GYSPACK OBD muss unbedingt geladen werden. Das Leuchten der roten Kontrollleuchte zeigt an, dass der Ladestand der Batterie zwischen 50 und 75% liegt. Die Nutzung des Geräts ist möglich, aber es wird empfohlen das Gerät so bald wie möglich zu laden. Die grüne Kontrollleuchte symbolisiert die vollständige Ladung des Geräts Das GYSPACK OBD ist vollständig Einsatzbereit. Zum Ausschalten des GYSPACK OBD die Drucktaste nochmal 3 Sekunden gedrückt halten. Wenn das Gerät nicht ma- nuell ausgeschaltet wird, schaltet es nach 4 Stunden automatisch aus.

LADEN DER INTERNEN GERÄTEBATTERIE

Zur Ladung der internen Gerätebatterie muss das Gerät nicht an ein Fahrzeug angeschlossen werden.

1 - Schließen Sie das Ladegerät an eine Steckdose an. (230V)

2 - Schließen Sie das Ladegerät an der mit CHARGE beschrifteten Ladebuchse auf der Frontseite an.

Die rote Kontrollleuchte zeigt den aktiven Ladevorgang an. Die grüne Kontrollleuchte leuchtet, wenn das Gerät vollständig geladen ist. Sie können das Gerät nun verwenden. Die gelbe Kontrollleuchte zeigt den Defekt der internen Gerätebatterie an Die Batterie muss ersetzt werden.

• Wenn auch nach einer 24-stündigen Ladephase die rote Kontrollleuchte leuchtet, ist die Batterie beschädigt und sie muss ersetzt werden.

• Versuchen Sie nicht, das Gerät mittels des Zigarettenanzünderanschlusses über das Fahrzeug zu la- den. Der Ladestrom ist nicht konstant und das Gerät sowie der Zigarettenanzünderanschluss des Kfz könnten hierbei Schaden nehmen. Nutzen Sie bitte nur das mitgelieferte Ladegerät.13 GYSPACK OBD

Übersetzung der Originalbetriebsanleitung Verbraucht ein Gerät oder ein Fahrzeug, das mit dem GYSPACK OBD verbunden ist, mehr als 4A oder erleidet einen Kurzschluss, wird der elektronische Schutz aktiviert und die Stromzufuhr des GYSPACK OBD unterbrochen. Um das Produkt nach einem solchen Vorfall wieder zu verwenden und den Schutz wieder zu aktivieren, trennen Sie bitte das Gerät vom Stromnetz und trennen Sie die angeschlossenen Geräte vom GYSPACK OBD.

BENUTZUNG MIT DEM OBD-ANSCHLUSS

Überprüfen Sie bitte zunächst, ob alle Verbraucher des Fahrzeugs (Lüftung, Beleuchtung, Bordcomputer etc.) inaktiv sind. 1 - Stellen Sie bitte sicher, dass die interne Gerätebatterie vollständig geladen ist (siehe Test der int. Gerätebatterie)

2 - Verbinden Sie das Kabel des GYSPACK OBD mit dem Fahrzeug

Stellen Sie sicher, dass das Kabel korrekt mit dem Fahrzeug verbunden ist.

3 - Schalten Sie das Gerät ein

4 - Klemmen Sie die Kfz-Batterie ab, und legen Sie die Batterieanschlusskabel auf eine nicht leitende Oberäche.

Achtung: Das Bordnetz wird nun über das GYSPACK OBD versorgt. Jedoch werden die Anschlusskabel der Fahrzeugbat- terie noch mit Strom versorgt. Bitte isolieren Sie die Kabel, und bringen Sie diese nicht in Kontakt mit leitenden Mate- rialen, um einen Kurzschluss zu vermeiden.

5 - Sobald die Batterie wieder ins Fahrzeug eingebaut wird, trennen Sie den Anschlussstecker des Geräts vom Fahrzeug.

6 - Laden Sie das Gerät nach der Nutzung wieder auf.

VERWENDUNG ALS SPANNUNGSQUELLE 12V ÜBER DEN ZIGARETTENANZÜNDERANSCHLUSS Dieses Gerät ist auch als Spannungsquelle 12V für andere Geräte nutzbar. 1 - Stellen Sie bitte sicher, dass die interne Gerätebatterie vollständig geladen ist (siehe Test der int. Gerätebatterie)

2 - Stellen Sie sicher, dass das Gerät, welches Sie über das GYSPACK OBD betreiben wollen zunächst ausgeschaltet ist,

bevor man es mit dem GYSPACK über den Zigarettenanzünderanschluss verbindet.

3 - Schalten Sie das GYSPACK OBD ein. Es liefert genau die benötigte Energie.

4 - Schalten Sie nun das Gerät ein. Nach der Nutzung trennen Sie bitte die Verbindung zum GYSPACK, und laden Sie

dieses bitte umgehend wieder auf. Wichtig: Verwenden Sie bitte nicht den OBD Stecker als Spannungsquelle für elektronische Geräte im Fahrzeug wie Bordcomputer Radio etc. Die interne Gerätebatterie könnte beschädigt werden.

GARANTIEAUSSCHLUSS FÜR DIE BATTERIE

Batterien enthalten aktive Elemente, ihre Laufzeit hängt von deren Instandhaltung ab. Nach jeder Anwendung des Gerätes müssen die internen Batterien wieder aufgeladen werden. Die Lagerung an Orten mit hohen Umgebungstem- peraturen reduziert maßgeblich die Ladung der Batterien. Nach einer langen Zeit ohne Anwendung wird empfohlen, die Batterien vor der Anwendung wieder aufzuladen. Aus diesem Grund ist die interne Gerätebatterie des GYSPACK OBD aus der Garantie ausgeschlossen. HERSTELLERGARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beauftragten erfolgen eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz von Ersatzteilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert. Ausschluss: Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen Gebruach, Sturz oder harte Stöße sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die infolge des Einsendens zur Reparatur, hervor- gerufen worden sind. Keine Garantie wird für Verschleißteile (z. B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebruachsspuren übernommen. Das betreende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (unterschrift) des zuvor Kostenvo- ranschlags durch den Besteller. Im Fall einer Garantieleistung trägt der Hersteller ausschließlich die Kosten für den Rückversand an den Fachhändler.14 GYSPACK OBD
