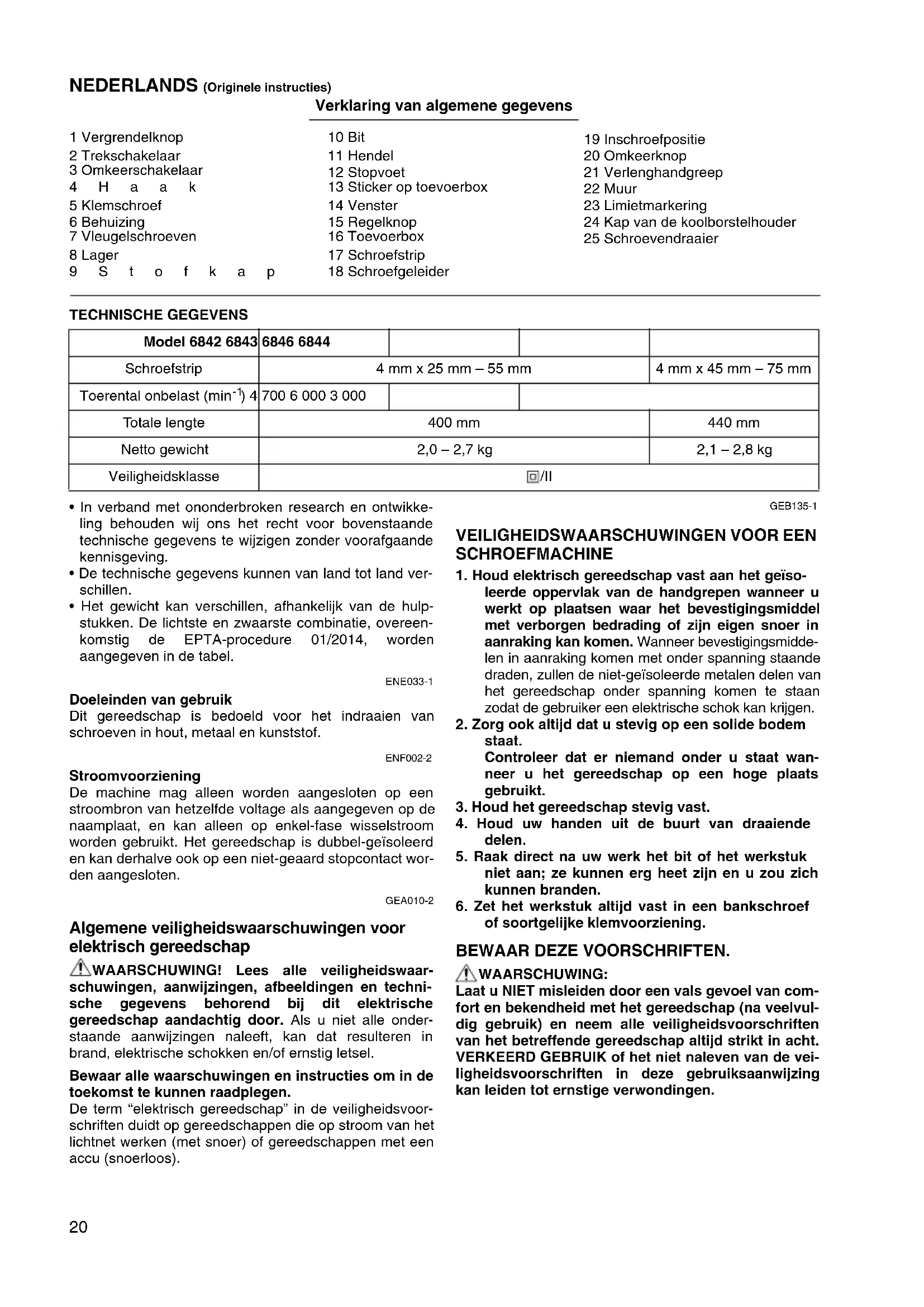

GEBRUIKSAANWIJZING 6842J MAKITA

Schroef automaat Gebruiksaanwijzing

• In verband met ononderbroken research en ontwikke- ling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land ver- schillen.

• Het gewicht kan verschillen, afhankelijk van de hulp- stukken. De lichtste en zwaarste combinatie, overeen- komstig de EPTA-procedure 01/2014, worden aangegeven in de tabel. ENE033-1 Doeleinden van gebruik Dit gereedschap is bedoeld voor het indraaien van schroeven in hout, metaal en kunststof. ENF002-2 Stroomvoorziening De machine mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbel-geïsoleerd en kan derhalve ook op een niet-geaard stopcontact wor- den aangesloten. GEA010-2 Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidswaar- schuwingen, aanwijzingen, afbeeldingen en techni- sche gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u niet alle onder- staande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term “elektrisch gereedschap” in de veiligheidsvoor- schriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). GEB135-1

1. Houd elektrisch gereedschap vast aan het geïso-

leerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het bevestigingsmiddel met verborgen bedrading of zijn eigen snoer in aanraking kan komen. Wanneer bevestigingsmidde- len in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

2. Zorg ook altijd dat u stevig op een solide bodem

staat. Controleer dat er niemand onder u staat wan- neer u het gereedschap op een hoge plaats gebruikt.

3. Houd het gereedschap stevig vast.

4. Houd uw handen uit de buurt van draaiende

5. Raak direct na uw werk het bit of het werkstuk

niet aan; ze kunnen erg heet zijn en u zou zich kunnen branden.

6. Zet het werkstuk altijd vast in een bankschroef

of soortgelijke klemvoorziening. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van com- fort en bekendheid met het gereedschap (na veelvul- dig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de vei- ligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen. Model 6842 6843 6846 6844 Schroefstrip 4 mm x 25 mm – 55 mm 4 mm x 45 mm – 75 mm Toerental onbelast (min

• Controleer altijd of het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvo- rens de functies op het gereedschap te controleren of af te stellen. Werking van de trekschakelaar (Fig. 1) LET OP:

• Alvorens de stekker van het gereedschap in het stop- contact te steken, moet u altijd controleren of de trek- schakelaar goed werkt en bij loslaten naar de “OFF” stand terugkeert. Om het gereedschap in te schakelen, drukt u de trek- schakelaar gewoon in. Laat de trekschakelaar los om te stoppen. Voor continue werking, de trekschakelaar indrukken en dan de vergrendelknop indrukken. Om het gereedschap vanuit deze vergrendelde stand te doen stoppen, de trekschakelaar helemaal indrukken en dan loslaten. Werking van de omkeerschakelaar (Fig. 2) Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk op de omkeer- schakelaar vanaf kant A voor de draairichting rechtsom, of vanaf kant B voor de draairichting linksom. LET OP:

• Controleer altijd de draairichting alvorens het gereed- schap te gebruiken.

• Gebruik de omkeerschakelaar alleen nadat de motor volledig tot stilstand is gekomen. Als u de draairichting verandert alvorens de motor is gestopt, kan het gereedschap beschadigd raken. Haak (Fig. 3) De haak is handig om het gereedschap aan uw riem te hangen. De haak kan aan beide kanten van het gereed- schap worden bevestigd. Door de bevestigingsplaats van de haak te veranderen, kan de haak op 10 mm of 20 mm van het gereedschap zelf worden bevestigd. Het gereedschap kan met de haak aan de tailleriem, een pijp met een maximumdiameter van 20 mm, enz., wor- den gehangen. Om de haak van het gereedschap af te halen, verwijdert u gewoon de klemschroef. Om de haak aan het gereed- schap te bevestigen, houdt u hem tegen het gereed- schap en zet u hem vast met de klemschroef. INEENZETTEN LET OP:

• Zorg altijd dat het gereedschap is uitgeschakeld en dat zijn stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren. Installeren of verwijderen van de bit (Fig. 4 en 5) Draai de vleugelschroeven los waarmee de behuizing is bevestigd. Verwijder de behuizing in de richting van het pijltje. Duw de stofkap in de richting van het lager en trek de bit eruit. Wanneer de stofkap niet tot tegen het lager kan worden geduwd, verdraai de bit dan een beetje en pro- beer opnieuw. Om de bit te installeren, steekt u hem in de houder terwijl u hem lichtjes draait. Controleer na het installeren altijd of de bit goed vastzit door eraan te trekken. Instelling voor gewenste schroeflengte (Fig. 6) Er zijn 7 klikstop-instellingen voor de gewenste schroeflengte. Om de gewenste instelling te kiezen, houdt u de hendel ingedrukt en trekt u stopvoet uit tot de gewenste waarde voor de schroeflengte (aangegeven op de sticker van de toevoerbox) wordt aangegeven in het venster van de stopvoet. Raadpleeg onderstaande tabel voor de relatie tussen de waarde aangegeven op de sticker van de toevoerbox en de bijbehorende schroeflengte. Voor de modellen 6842, 6843 en 6846 Voor model 6844 Instellen van de schroefdiepte (Fig. 7) Druk de stopvoet zo ver mogelijk in. Houd hem in deze positie en draai de regelknop tot de bitpunt ongeveer 5 mm uit de stopvoet steekt. Draai een testschroef in. Indien de schroefkop boven het oppervlak van het werk- stuk uitsteekt, moet u de regelknop in de “A” richting draaien; indien de schroefkop verzonken zit, moet u de regelknop in de “B” richting draaien. Aanbrengen van de schroefstrip (Fig. 8 en 9) Steek de schroefstrip door de schroefgeleider. Steek hem vervolgens door de toevoerbox tot de eerste schroef naast de inschroefpositie komt te zitten. Verwijderen van de schroefstrip (Fig. 10 en 11) Om de schroefstrip te verwijderen, trekt u hem gewoon in de richting van het pijltje. Als u de omkeerknop indrukt, kunt u de schroefstrip in de omgekeerde richting van het pijltje eruit trekken. Waarde aangegeven op de sticker Schroeflengte 25 25 mm 30 30 mm 35 35 mm 40 40 mm 45 45 mm 50 50 mm 55 55 mm Waarde aangegeven op de sticker Schroeflengte 45 45 mm 50 50 mm 55 55 mm 60 60 mm 65 65 mm 70 70 mm 75 75 mm22 Inklapbare schroefgeleider (Fig. 12) De schroefgeleider kan worden ingeklapt. Door de schroefgeleider in te klappen is minder ruimte nodig om het gereedschap op te bergen. Verlenghandgreep (los verkrijgbaar accessoire) (Fig. 13) Door de verlenghandgreep te gebruiken kunt u schroe- ven in vloeren indrijven terwijl u rechtop staat. BEDIENING Bediening voor inschroeven (Fig. 14) Schakel het gereedschap in door de trekschakelaar en de vergrendelknop tegelijkertijd in te drukken. Houd het gereedschap recht tegen het werkstuk en druk het naar voren. De schroef wordt automatisch naar de inschroef- positie gebracht en in het werkstuk gedraaid. LET OP:

• Houd het gereedschap altijd haaks op het oppervlak waarin u schroeft. Als u het gereedschap onder een hoek houdt, kan de schroefkop worden beschadigd en het bit slijten. Tevens kan dit leiden tot onvoldoende ingedraaide schroeven.

• Houd het gereedschap altijd stevig gedrukt tegen het oppervlak waarin u schroeft tot het schroeven klaar is. Als u dit niet doet, kan dit leiden tot onvoldoende inge- draaide schroeven.

• Wees voorzichtig dat u niet een schroef draait in een reeds ingedraaide schroef.

• Bedien het gereedschap niet zonder dat er een schroefband is geplaatst. Hierdoor zal het oppervlak waarin u probeert te schroeven worden beschadigd. Schroeven in hoeken (Fig. 15) Dit gereedschap kan worden gebruikt voor inschroeven op minimaal 15 mm van de muur vandaan, zoals afge- beeld in Fig. 15. LET OP:

• Indien u inschroeft op een plaats die minder dan 15 mm van de muur is verwijderd, of inschroeft terwijl de stopvoet de muur raakt, kunnen de schroefkoppen beschadigd raken en zal de bit rapper verslijten. Bovendien zullen de schroeven dan mogelijk niet goed vastgezet zijn en kan het gereedschap defect raken. ONDERHOUD LET OP:

• Zorg altijd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud.

• Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor het verkleuring, vervormingen en barsten worden veroorzaakt. Vervangen van koolborstels Verwijder en controleer regelmatig de koolborstels. Ver- vang de koolborstels wanneer ze tot aan de limietmarke- ring versleten zijn. Houd de koolborstels schoon, zodat ze gemakkelijk in de houders glijden. Beide koolborstels dienen gelijktijdig te worden vervangen. Gebruik uitslui- tend gelijksoortige koolborstels. (Fig. 16) Gebruik een schroevendraaier om de kappen van de koolborstelhouders te verwijderen. Haal de versleten koolborstels eruit, schuif de nieuwe erin, en zet daarna de kappen weer goed vast. (Fig. 17) Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparaties en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita Servicecen- trum, en dat uitsluitend met gebruik van Makita vervan- gingsonderdelen. OPTIONELE ACCESSOIRES LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwonding opleveren. Gebruik de acces- soires of hulpstukken uitsluitend voor het gespecifi- ceerde doel. Wenst u meer informatie over deze accessoires, neem dan contact op met het dichtstbijzijnde Makita service- centrum.

• Schroefstrip voor muurschroeven

• Sommige van de onderdelen in deze lijst kunnen bijge- leverd zijn als standaard-accessoires. Deze accessoi- res kunnen per land verschillend zijn. ENG905-1 Geluidsniveau De typisch, A-gewogen geluidsniveaus vastgesteld vol- gens EN62841: Model 6842, 6843 Geluidsdrukniveau (L
