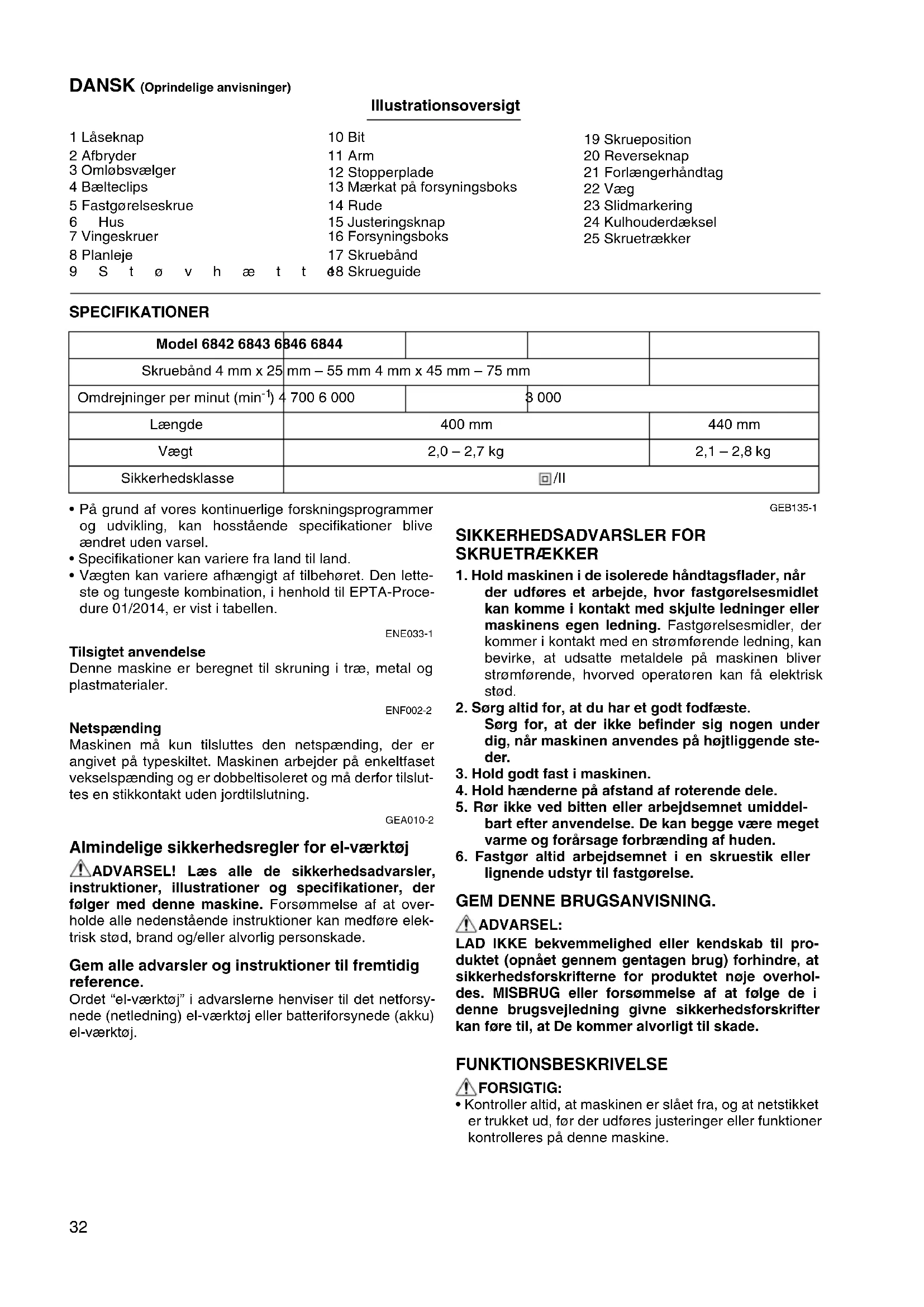

BRUGSANVISNING 6842J MAKITA

• På grund af vores kontinuerlige forskningsprogrammer og udvikling, kan hosstående specifikationer blive ændret uden varsel.

• Specifikationer kan variere fra land til land.

• Vægten kan variere afhængigt af tilbehøret. Den lette- ste og tungeste kombination, i henhold til EPTA-Proce- dure 01/2014, er vist i tabellen. ENE033-1 Tilsigtet anvendelse Denne maskine er beregnet til skruning i træ, metal og plastmaterialer. ENF002-2 Netspænding Maskinen må kun tilsluttes den netspænding, der er angivet på typeskiltet. Maskinen arbejder på enkeltfaset vekselspænding og er dobbeltisoleret og må derfor tilslut- tes en stikkontakt uden jordtilslutning. GEA010-2 Almindelige sikkerhedsregler for el-værktøj ADVARSEL! Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med denne maskine. Forsømmelse af at over- holde alle nedenstående instruktioner kan medføre elek- trisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. Ordet “el-værktøj” i advarslerne henviser til det netforsy- nede (netledning) el-værktøj eller batteriforsynede (akku) el-værktøj. GEB135-1 SIKKERHEDSADVARSLER FOR SKRUETRÆKKER

1. Hold maskinen i de isolerede håndtagsflader, når

der udføres et arbejde, hvor fastgørelsesmidlet kan komme i kontakt med skjulte ledninger eller maskinens egen ledning. Fastgørelsesmidler, der kommer i kontakt med en strømførende ledning, kan bevirke, at udsatte metaldele på maskinen bliver strømførende, hvorved operatøren kan få elektrisk stød.

2. Sørg altid for, at du har et godt fodfæste.

Sørg for, at der ikke befinder sig nogen under dig, når maskinen anvendes på højtliggende ste- der.

3. Hold godt fast i maskinen.

4. Hold hænderne på afstand af roterende dele.

5. Rør ikke ved bitten eller arbejdsemnet umiddel-

bart efter anvendelse. De kan begge være meget varme og forårsage forbrænding af huden.

6. Fastgør altid arbejdsemnet i en skruestik eller

lignende udstyr til fastgørelse. GEM DENNE BRUGSANVISNING. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til pro- duktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overhol- des. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. FUNKTIONSBESKRIVELSE FORSIGTIG:

) 4 700 6 000 3 000 Længde 400 mm 440 mm Vægt 2,0 – 2,7 kg 2,1 – 2,8 kg Sikkerhedsklasse /II33 Afbryderbetjening (Fig. 1) FORSIGTIG:

• Før maskinen sættes til netstikket, skal De altid kontrol- lere, at afbryderen fungerer korrekt og returnerer til “OFF” positionen, når den slippes. Tryk på afbryderen for at starte maskinen. Slip afbryde- ren for at stoppe maskinen. Ved vedvarende arbejde trykkes på afbryderen, hvorefter låseknappen trykkes ind. For at stoppe maskinen fra denne låste indstilling trykkes afbryderen helt i bund, hvorefter den slippes. Omløbsvælger (Fig. 2) Denne maskinen har en omløbsvælger, der kan ændre omløbsretningen. Skub omløbsvælgeren ind fra A siden for omdrejning med uret, og fra B siden for omdrejning mod uret. FORSIGTIG:

• Kontrollér altid omløbsretningen før betjening.

• Anvend kun omløbsvælgerkontakten, når maskinen er helt stoppet. Skiftes der omløbsretning, før maskinen er stoppet, kan maskinen blive ødelagt. Bælteclips (Fig. 3) Bælteclips er bekvem til at hægte maskinen fast i livrem- men. Den kan monteres på begge sider af maskinen. Hvis monteringspositionen for bælteclipset ændres, muliggøres tovejsindstilling af 10 mm og 20 mm afstand fra selve maskinen. Maskinen med bælteclips kan hæg- tes på livremmen, en maksimal diameter på 20 mm rør etc. For at fjerne bælteclipset, behøver man blot at fjerne fast- gørelseskruen. Anbring bælteclipset på maskinen og monter den ved at fastgøre den med fastgørelseskruen. SAMLING FORSIGTIG:

• Sørg altid for, at maskinen er afbrudt og taget ud af for- bindelse, inden der udføres noget arbejde på maski- nen. Montering eller afmontering af bits (Fig. 4 og 5) Løsn vingeskruerne, der holder huset på plads. Træk huset ud i pilens retning. Tryk støvhætten mod planlejet og træk bittet ud. Hvis støvhætten ikke kan bevæges så langt som planlejet, så forsøg igen efter at have drejet bittet en smule. For at montere et bit sættes det ind i patronen, mens det drejes en smule. Efter montering skal De altid kontrollere, om bittet sidder ordentlig fast ved at forsøge at trække det ud. Indstilling af den ønskede skruelængde (Fig. 6) Der er 7 positiv-låsnings skruelængdeindstillinger. For at opnå den ønskede indstilling, skal man trække stopper- pladen ud, idet man trykker armen ned, indtil tallet for den ønskede skruelængde (indikeret på mærkaten på forsyningsboksen synes at hvile i ruden på stopperpla- den. Se nedenstående tabel angående forholdet mellem det tal, der angives på mærkaten på forsyningsboksen og den respektive skruelængde. For modellerne 6842, 6843, 6846 For model 6844 Justering af skruedybden (Fig. 7) Tryk stopperpladen så langt ned som muligt. Mens den holdes i denne position, drejes justeringsknappen, indtil bittets spids rager cirka 5 mm frem over stopperpladen. Skru forsøgsvis en skrue i. Hvis skruehovedet rager ud over emnets overflade, drejes justeringsknappen i “A” retning, hvis skruehovedet er forsænket, drejes knappen i “B” retning. Montering af skruebånd (Fig. 8 og 9) Før skruebåndet ind gennem skrueguiden. Før det der- næst ind gennem forsyningsboksen, indtil den første skrue når frem til positionen lige før skruepositionen. Afmontering af skruebånd (Fig. 10 og 11) Skruebåndet afmonteres ved at det ganske enkelt træk- kes ud i pilens retning. Hvis De holder reverseknappen inde, kan De trække skruebåndet ud i modsat retning af pilen. Sammenfoldelig skrueguide (Fig. 12) Skrueguiden kan foldes sammen. Hvis den foldes sam- men, behøver den ikke så meget opbevaringsplads. Forlængerhåndtag (ekstraudstyr) (Fig. 13) Anvendelse af forlængerhåndtaget gør det muligt at skrue skruer i gulve, mens De står op. ANVENDELSE Iskruning af skruer (Fig. 14) Tænd for maskinen ved at trykke på afbryderen og samti- digt trykke låseknappen ind. Hold maskinen i ret vinkel mod emnet, og tryk maskinen fremad. Skruen føres auto- matisk frem til skruepositionen og skrues ind i emnet. FORSIGTIG:

• Hold altid maskinen vinkelret mod iskruningsfladen. Hvis den holdes i en anden vinkel, kan skruehovederne lide skade og bittet blive slidt. Det kan også føre til dår- lig skrue-fastgørelse. Tal vist på etiketten Skruelængde 25 25 mm 30 30 mm 35 35 mm 40 40 mm 45 45 mm 50 50 mm 55 55 mm Tal vist på etiketten Skruelængde 45 45 mm 50 50 mm 55 55 mm 60 60 mm 65 65 mm 70 70 mm 75 75 mm34

• Hold altid maskinen fast mod iskruningsfladen, indtil iskruningen er færdig. Forsømmelse af dette kan føre til utilstrækkelig fastgørelse af skruerne.

• Vær påpasselig med ikke at skrue en skrue ind i en anden skrue, som allerede er iskruet.

• Anvend ikke maskinen uden skruer. Dette vil øve skade på iskruningsfladen. Skruning i hjørner (Fig. 15) Denne maskine kan anvendes til at skrue i en position 15 mm fra en væg som vist i Fig. 15. FORSIGTIG:

• Skrues der i en position, der er tættere end 15 mm på væggen, eller med stopperpladen i kontakt med væg- gen, kan det beskadige skruehovederne og forvolde slitage på bittet. Det kan også føre til utilfredsstillende fastgøring af skruerne eller få maskinen til at virke for- kert. VEDLIGEHOLDELSE FORSIGTIG:

• Kontrollér altid, at maskinen er slået fra, og at netstikket er trukket ud, før der udføres eftersyn eller vedligehol- delse.

• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deforme- ring eller revner. Udskiftning af kul Udtag og efterse kullene med regelmæssige mellemrum. Udskift kullene, når de er slidt ned til slidmarkeringen. Hold kullene rene og i stand til frit at glide ind i holderne. Begge kul skal udskiftes parvist samtidigt Anvend kun identiske kulbørster. (Fig. 16) Benyt en skruetrækker til at afmontere kulholderdæks- lerne. Tag de slidte kul ud, isæt de nye og fastgør derefter kulholderdækslerne. (Fig. 17) For at opretholde produktets SIKKERHED og PÅLIDE- LIGHED bør reparation, vedligeholdelse og justering kun udføres af et Makita servicecenter med anvendelse af original Makita udskiftningsdele. EKSTRAUDSTYR FORSIGTIG:

• Det i denne manual specificerede tilbehør og anordnin- ger anbefales til brug sammen med Deres Makita maskine. Brug af andet tilbehør og andre anordninger kan udgøre en risiko for personskade. Anvend kun til- behør og anordninger til de beskrevne formål. Hvis De behøver assistance eller yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita servicecenter.

• Skruebånd til tør væg

• Plastikbæretaske BEMÆRK:

• Nogle ting på denne liste kan være inkluderet i værktøjspakken som standardtilbehør. Det kan være forskellige fra land til land. ENG905-1 Lyd Det typiske A-vægtede støjniveau bestemt i overens- stemmelse med EN62841: Model 6842, 6843 Lydtryksniveau (L

• De(n) angivne støjemissionsværdi(er) er målt i over- ensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne støjemissionsværdi(er) kan også anven- des i en præliminær eksponeringsvurdering. ADVARSEL:

• Støjemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behand- les.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugs- forhold (med hensyntagen til alle dele i brugscyk- lussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbryderti- den). ENG900-1 Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN62841: Arbejdsindstilling: iskruning uden slag Vibrationsafgivelse (a

eller mindre Usikkerhed (K): 1,5 m/s

• De(n) angivne totalværdi(er) for vibration er målt i over- ensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL:

• Vibrationsemissionen under den faktiske anven- delse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.
