GEBRUIKSAANWIJZING SF 4036 AL-KO

3.1 Algemene veiligheidsinstructies voor elektrisch gereedschap .............................................. 57

3.1.1 Elektrische veiligheid............................................................................................... 57 3.1.2 Veiligheid van personen .......................................................................................... 57

3.1.3 Gebruik en behandeling van het elektrische gereedschap .....................................58

3.1.4 Veiligheid op de werkplek........................................................................................ 60

3.1.5 Gebruik en behandeling van het accugereedschap ................................................ 60

6.6 Grasvangzak plaatsen en verwijderen [optioneel] (15) ......................................................... 69

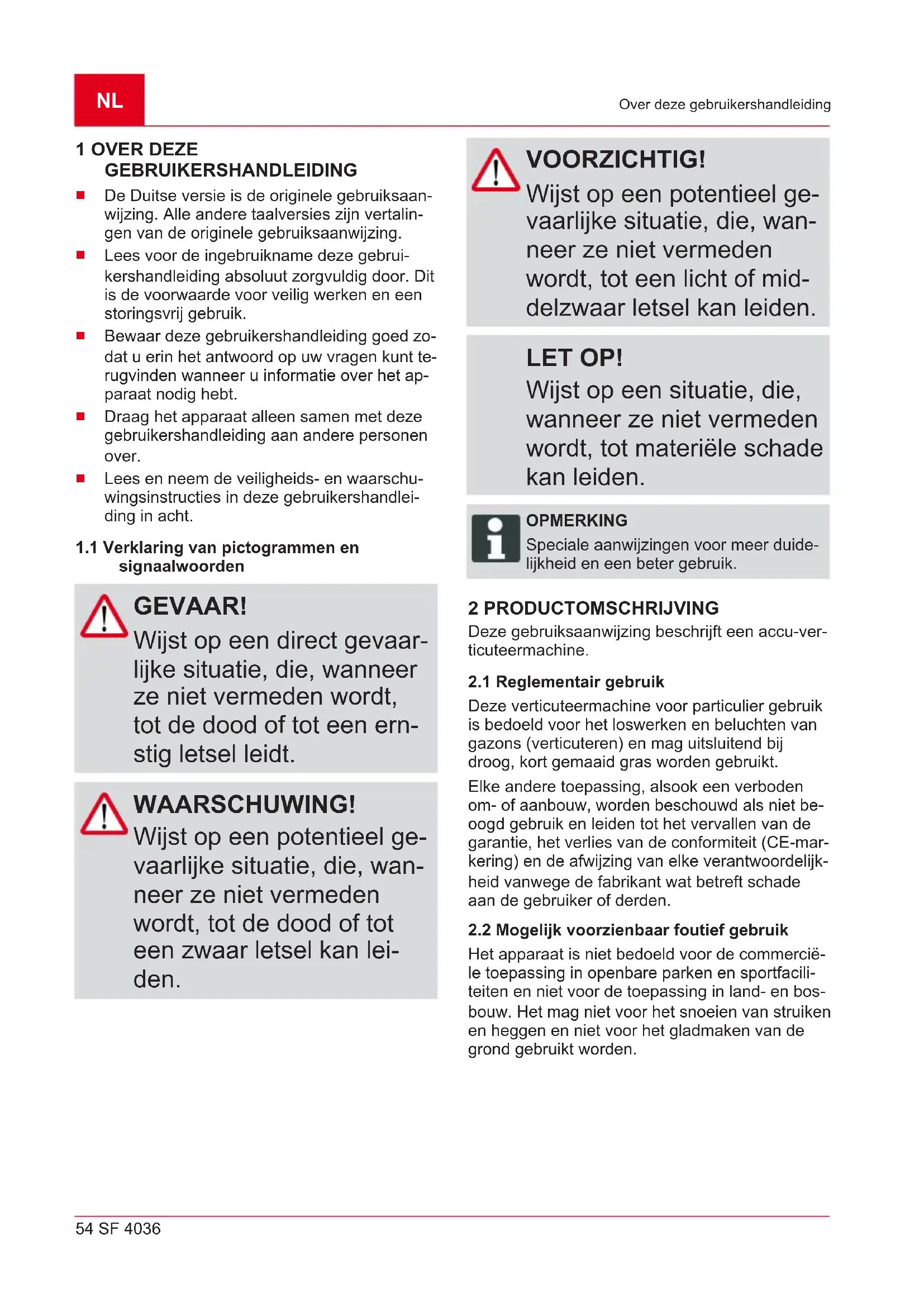

De Duitse versie is de originele gebruiksaan- wijzing. Alle andere taalversies zijn vertalin- gen van de originele gebruiksaanwijzing.

Lees voor de ingebruikname deze gebrui- kershandleiding absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.

Bewaar deze gebruikershandleiding goed zo- dat u erin het antwoord op uw vragen kunt te- rugvinden wanneer u informatie over het ap- paraat nodig hebt.

Draag het apparaat alleen samen met deze gebruikershandleiding aan andere personen over.

Lees en neem de veiligheids- en waarschu- wingsinstructies in deze gebruikershandlei- ding in acht.

1.1 Verklaring van pictogrammen en

signaalwoorden GEVAAR! Wijst op een direct gevaar- lijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ern- stig letsel leidt. WAARSCHUWING! Wijst op een potentieel ge- vaarlijke situatie, die, wan- neer ze niet vermeden wordt, tot de dood of tot een zwaar letsel kan lei- den. VOORZICHTIG! Wijst op een potentieel ge- vaarlijke situatie, die, wan- neer ze niet vermeden wordt, tot een licht of mid- delzwaar letsel kan leiden. LET OP! Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden. OPMERKING Speciale aanwijzingen voor meer duide- lijkheid en een beter gebruik. 2 PRODUCTOMSCHRIJVING Deze gebruiksaanwijzing beschrijft een accu-ver- ticuteermachine.

2.1 Reglementair gebruik

Deze verticuteermachine voor particulier gebruik is bedoeld voor het loswerken en beluchten van gazons (verticuteren) en mag uitsluitend bij droog, kort gemaaid gras worden gebruikt. Elke andere toepassing, alsook een verboden om- of aanbouw, worden beschouwd als niet be- oogd gebruik en leiden tot het vervallen van de garantie, het verlies van de conformiteit (CE-mar- kering) en de afwijzing van elke verantwoordelijk- heid vanwege de fabrikant wat betreft schade aan de gebruiker of derden.

2.2 Mogelijk voorzienbaar foutief gebruik

Het apparaat is niet bedoeld voor de commercië- le toepassing in openbare parken en sportfacili- teiten en niet voor de toepassing in land- en bos- bouw. Het mag niet voor het snoeien van struiken en heggen en niet voor het gladmaken van de grond gebruikt worden.442240_a 55 Productomschrijving

2.3 Inhoud van de levering

Bij de leveringsomvang horen de hier vermelde posities. Controleer of alle posities zijn inbegre- pen:

Nr. Component 1 Bovenste duwboom met motorschake- laar-beugel en motorschakelaar 2 Onderste duwboom 3 Doorsteekpennen onderste duwboom voor snelspanner (2x) 4 Doorsteekpennen bovenste duwboom voor snelspanner (2x) 5 Sluitringen (4x) 6 Snelspanner voor duwboom (4x) 7 Verticuteermachine 8 Verticuteerrol Optioneel verkrijgbare accessoires:

Grasvangzak, artikelnr.: 113622 OPMERKING De accu en lader worden niet bijgele- verd en moeten daarom apart worden aangeschaft. Accu en oplader moeten apart worden gekocht: Accu lithium-ion 40V max., 4,0Ah Best.-nr. accu 113280, best.-nr. oplader 113281 Accu lithium-ion 40V max., 5,0Ah Best.-nr. accu 113524, best.-nr. oplader 113281

2.4 Symbolen op het apparaat

Sym- bool Betekenis Lees vóór ingebruikname de gebruiks- aanwijzing! Houd anderen uit de buurt van de ge- varenzone! Houd voldoende afstand! Blijf met uw handen en voeten bij de maaier vandaan! Voor aanvang van werkzaamheden aan het apparaat altijd met de sleutel- schakelaar de voeding uitschakelen en de accu verwijderen! Niet in roterende onderdelen grijpen of trappen! Apparaat beschermen tegen regen en vocht! Procedure voor het starten van de mo- tor zie Hoofdstuk 6.5 "Motor starten en stoppen(14)", pagina68NL 56 SF 4036 Productomschrijving

beveiligingsvoorzieningen WAARSCHUWING! Risico op letsel Defecte en buiten werking gestelde veiligheids- en beveiligingsvoorzieningen kunnen tot ernstig letsel leiden.

Laat defecte veiligheids- en beveiligingsvoorzie- ningen repareren.

De beschermings- en beveiligingsvoorzienin- gen nooit buiten werking stellen. Sleutelschakelaar Naast de accuschacht bevindt zich de sleutel- schakelaar onder de afdekking van de accuscha- cht. Schakel hiermee voor onderhoudswerk- zaamheden of werkpauzes de voeding uit om let- sel door onbedoeld inschakelen te voorkomen. De sleutel van de sleutelschakelaar kan in de Off-stand worden uitgenomen. Motorschakelaar-beugel Het apparaat is uitgerust met een motorschake- laar-beugel die wanneer hij wordt losgelaten het apparaat stopt. Veiligheidsschakelaar Om de motor aan de hand van de motorschake- laar-beugel te kunnen inschakelen, moet eerst de veiligheidsschakelaar worden ingedrukt. Beveiliging tegen overbelasting Als het apparaat door te grote belasting of opge- nomen vreemde voorwerpen blokkeert, wordt de overlastbescherming geactiveerd en blijft de mo- tor staan. Klep Het apparaat is uitgerust met een klep die de uit- worp van gras en voorwerpen voorkomt wanneer de grasvangbox is verwijderd.

Nr. Component 1 Bovenste duwboom, klapbaar 2 Onderste duwboom, draaibaar 3 Motorschakelaar-beugel aan de motor- schakelaar 4 Motorschakelaar met veiligheidstoets 5 Snelspanner voor het klappen van de duwboom 6 Draai-/vergrendelingsgewricht met snel- spanner voor de verstelling van de hoogte van de handgreep 7 Afdekking accuschacht 8 Accuschacht 9 Sleutelschakelaar aan de accuschacht 10 Instelwiel voor werkdiepte 11 Snijmechanisme met verticuteerrol of beluchterrol* 12 Klep 13 Grasvangzak*

• Niet bij de levering inbegrepen.442240_a 57 Veiligheid 3 VEILIGHEID

Algemene veiligheidsinstructies voor elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidsin- structies, werkinstruc- ties, illustraties en tech- nische gegevens waar- mee dit elektrisch ge- reedschap is voorzien. Het niet naleven van de onderstaande instructies kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheids- instructies en aanwijzin- gen voor toekomstig ge- bruik. De in de veiligheidsinstructies gebruikte term ‘elektrisch ge- reedschap’ heeft betrekking op elektrische gereedschappen die op netspanning werken (met net- snoer) en op elektrische gereed- schappen die op accuspanning werken (zonder netsnoer).

Vermijd lichaamscontact met geaarde oppervlakken zoals bij buizen, verwarmin- gen, fornuizen en koelkas- ten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam is geaard.

Stel elektrisch gereedschap niet bloot aan regen of vocht. Wanneer er water in het elektrische gereedschap binnendringt, verhoogt dit de kans op een elektrische schok.

3.1.2 Veiligheid van personen

Wees oplettend en voer uw handelingen bewust uit. Ga voorzichtig te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of on- der invloed bent van drugs, alcohol of medicijnen. Een moment van onachtzaamheid bij het gebruik van het elektri- sche gereedschap kan leiden tot ernstig letsel.

Draag een persoonlijke be- schermingsuitrusting en al- tijd een veiligheidsbril. Het dragen van persoonlijke be- schermingsmiddelen, zoals stofmasker, veiligheidsschoe- nen met antislipzolen, veilig- heidshelm of gehoorbescher- ming, afhankelijk van het type en gebruik van het elektrische gereedschap, vermindert het risico van letsel.NL 58 SF 4036 Veiligheid

Voorkom dat het apparaat onbedoeld in gebruik wordt genomen. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netspan- ning en/of voordat u de ac- cu aansluit, het oppakt of draagt. Als u bij het dragen van het elektrische gereed- schap uw vinger op de scha- kelaar houdt of het elektrische gereedschap ingeschakeld aansluit op de netspanning, kan dit leiden tot ongevallen.

Verwijder afstel- of schroef- gereedschap voordat het elektrische gereedschap wordt ingeschakeld. Een ge- reedschap of sleutel die zich in een roterend deel van het elektrische gereedschap be- vindt, kan letsel veroorzaken.

Voorkom een abnormale li- chaamshouding. Zorg er- voor dat u stevig staat en uw evenwicht kunt bewa- ren. Hierdoor kunt u het elek- trische gereedschap in onver- wachte situaties beter contro- leren.

Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kle- ding weg van bewegende delen. Loszittende kleding, sieraden of lang haar kunnen worden gevangen door bewe- gende delen.

Als stofafzuig- en -opvang- voorzieningen kunnen wor- den gemonteerd, moeten deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzui- ging kan gevaar door stof ver- kleinen.

Laat u niet verleiden tot een vals gevoel van veiligheid en stap niet over de veilig- heidsregels voor elektri- sche gereedschappen heen, zelfs niet wanneer u na veelvuldig gebruik ver- trouwd bent met het elektri- sche gereedschap. Onna- denkend handelen kan in een fractie van een seconde lei- den tot ernstig letsel.

3.1.3 Gebruik en behandeling

van het elektrische gereedschap

Voorkom overbelasting van het elektrische gereed- schap. Gebruik voor uw werkzaamheden het juiste elektrische gereedschap. Met het passende gereed- schap werkt u beter en veili- ger in het beschreven toepas- singsgebied.442240_a 59 Veiligheid

Gebruik het elektrische ge- reedschap niet wanneer de schakelaar kapot is. Elek- trisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit de con- tactdoos en/of verwijder de uitneembare accu voordat u instellingen aan het appa- raat uitvoert, toebehoren vervangt of het elektrische gereedschap opruimt. Deze veiligheidsmaatregel voor- komt het onbedoeld starten van het elektrische gereed- schap.

Bewaar ongebruikt elek- trisch gereedschap buiten het bereik van kinderen. Het elektrische gereedschap mag niet worden gebruikt door personen die er niet mee vertrouwd zijn of die de instructies niet hebben ge- lezen. Elektrische gereed- schappen zijn gevaarlijk als ze worden gebruikt door oner- varen mensen.

Onderhoud elektrisch ge- reedschap en inzetgereed- schap zorgvuldig. Contro- leer of bewegende delen goed werken en niet klem- men, of er delen gebroken zijn of zodanig beschadigd dat de werking van het elek- trische gereedschap wordt belemmerd. Laat bescha- digde onderdelen repareren voordat u het elektrische gereedschap gebruikt. Veel ongevallen worden veroor- zaakt door slecht onderhou- den elektrische gereedschap- pen.

Houd het snijgereedschap scherp en schoon. Goed on- derhouden snijgereedschap met scherpe snijkanten blijft minder snel haken en is ge- makkelijker in het gebruik.

Gebruik het elektrische ge- reedschap, het toebehoren, inzetgereedschap enz. con- form deze instructies. Neem hierbij de werkomstandig- heden en de uit te voeren werkzaamheden in acht. Het gebruik van elektrisch gereed- schap voor andere dan doel- matige toepassingen kan tot gevaarlijke situaties leiden.

Zorg dat de handgrepen en oppervlakken ervan droog, schoon en vrij van olie of vet blijven. Gladde handgre- pen en oppervlakken ervan maken geen veilige bedieningNL 60 SF 4036 Veiligheid van het elektrische gereed- schap in onverwachte situa- ties mogelijk.

3.1.4 Veiligheid op de

Zorg voor een schoon en goed verlicht werkbereik. Wanorde of een gebrek aan goede verlichting kunnen on- gevallen veroorzaken.

Werk met het elektrische gereedschap niet in een ex- plosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stoffen. Elektrisch gereedschap veroorzaakt vonken, die de stof of dampen kunnen laten ontvlammen.

Houd kinderen en andere personen tijdens het ge- bruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het elektrische gereedschap ver- liezen.

3.1.5 Gebruik en behandeling

van het accugereedschap

Laad de accu's uitsluitend met opladers op die door de fabrikant worden aanbevo- len. Door een oplader die voor een bepaald type accu's geschikt is, bestaat brandge- vaar wanneer deze met ande- re accu's wordt gebruikt.

Gebruik uitsluitend de hier- voor bedoelde accu's in het elektrische gereedschap. Het gebruik van andere ac- cu's kan tot verwondingen en brandgevaar leiden.

Houd de ongebruikte accu uit de buurt van paperclips, muntgeld, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de con- tacten zouden kunnen ver- oorzaken. Kortsluiting tussen de accucontacten kan ver- brandingen of vuur veroorza- ken.

Bij verkeerd gebruik kan er vloeistof uit de accu lopen. Voorkom de aanraking hier- mee. Spoel direct af met wa- ter wanneer u er per onge- luk mee in contact komt. Wanneer de vloeistof in de ogen komt, moet er een arts worden geraadpleegd. Lek- kende accuvloeistof kan hui- dirritaties of verbrandingen veroorzaken.

Gebruik geen beschadigde of gewijzigde accu. Bescha- digde of gewijzigde accu´s442240_a 61 Veiligheid kunnen zich onvoorspelbaar gedragen en brand, explosie of letsel veroorzaken.

Stel een accu niet bloot aan brand of hoge temperatu- ren. Brand of temperaturen van meer dan 130°C kunnen een explosie veroorzaken.

Leef alle aanwijzingen voor het opladen na en laad de accu of het accugereed- schap nooit buiten het in de gebruikershandleiding aan- gegeven temperatuurbereik op. Verkeerd opladen of la- den buiten het toegestane temperatuurbereik kan de ac- cu vernielen en het brandge- vaar vergroten.

Laat het elektrische gereed- schap alleen door gekwalifi- ceerd personeel en met ori- ginele reserveonderdelen repareren. Zo wordt gegaran- deerd dat de veiligheid van het elektrische gereedschap behouden blijft.

Onderhoud beschadigde accu´s in geen geval. Alle onderhoudswerkzaamheden aan de accu´s moeten door de fabrikant of een geautori- seerde klantenservice worden uitgevoerd.

3.2 Veiligheidsinstructies

voor de verticuteermachine

Personen van jonger dan 16 jaar en personen die de ge- bruikershandleiding niet heb- ben gelezen, mogen het ap- paraat niet gebruiken. Eventu- ele landspecifieke veiligheids- voorschriften voor de mini- mumleeftijd van de gebruiker naleven.

Bedien het apparaat niet als u onder invloed bent van alco- hol, drugs of geneesmiddelen.

3.2.2 Veiligheid op de

Verwijder voor aanvang van werkzaamheden gevaarlijke objecten uit het werkgebied, bijv. takken, stukken glas of metaal, stenen.

Alleen bij daglicht of zeer hel- der kunstlicht werken.

Het apparaat alleen op een vaste en vlakke ondergrond en niet op stijle hellingen ge- bruiken.

Op stabiliteit letten.NL 62 SF 4036 Veiligheid

3.2.3 Veiligheid van

Houd er rekening mee dat de gebruiker verantwoordelijk is voor ongevallen en schade, die andere personen of hun eigendommen kunnen betref- fen.

Het apparaat alleen gebruiken voor de werkzaamheden waarvoor het is bedoeld. Niet- reglementair gebruik kan let- sel en materiële schade ver- oorzaken.

Het apparaat alleen inschake- len als zich in het werkgebied geen andere personen of die- ren bevinden.

Houd een veiligheidsafstand aan tot personen en dieren of schakel het apparaat uit als personen of dieren naderen.

3.2.4 Veiligheid van het

Het apparaat alleen gebruiken onder de volgende omstan- digheden:

Het apparaat is niet ver- vuild.

Het apparaat vertoont geen beschadigingen.

Het apparaat niet overbelas- ten. Het is voor lichte particu- liere werkzaamheden be- doeld. Overbelasting leidt tot beschadiging van het appa- raat.

Het apparaat nooit gebruiken met versleten of defecte on- derdelen. Defecte onderdelen altijd vervangen door oor- spronkelijke reserveonderde- len van de fabrikant. Wanneer het apparaat met versleten of defecte onderdelen wordt ge- bruikt, kan tegenover de fabri- kant geen aanspraak op ga- rantie worden gemaakt. OPMERKING Reparatiewerkzaamheden mogen uitsluitend worden uitgevoerd in de vakhandel of op onze AL-KO Service- vestigingen.442240_a 63 Veiligheid

3.2.5 Belasting door trillingen

WAARSCHUWING! Gevaar als gevolg van trillingen De werkelijke trillingsemis- siewaarde tijdens het ge- bruik van het apparaat kan afwijken van de door de fa- brikant opgegeven waar- de. Let voor of tijdens het gebruik op de volgende factoren die van invloed zijn:

Wordt het apparaat ge- bruikt voor het beoogde gebruik?

Wordt het materiaal op de juiste wijze gesne- den of verwerkt?

Bevindt het apparaat zich in een goede staat van gebruik?

Is het snijblad goed scherp en is het juiste snijblad ingebouwd?

Zijn de handgrepen en, indien nodig, optionele trillingsdempende hand- grepen gemonteerd en zijn deze vast verbon- den met het apparaat?

Gebruik het apparaat alleen met het motortoerental dat no- dig is voor de uit te voeren werkzaamheden. Gebruik het maximale toerental zo min mogelijk om geluid en trillin- gen te beperken.

Als gevolg van verkeerd ge- bruik en onderhoud kunnen de trillingen en het lawaai van het apparaat toenemen. Dit leidt tot schade aan de ge- zondheid. Schakel in dit geval het apparaat onmiddellijk uit en laat het repareren door een geautoriseerde service- werkplaats.

De mate van belasting als ge- volg van trillingen is afhanke- lijk van de uit te voeren werk- zaamheden of van de toepas- sing van het apparaat. Schat hem in en las voldoende pau- zes in. Daardoor wordt de be- lasting door trillingen geduren- de de volledige werktijd in be- langrijke mate verminderd.

Door een langer gebruik van het apparaat wordt de bedie- ner blootgesteld aan trillingen, waardoor problemen kunnen ontstaan met de bloedsom- loop (‘dode vingers’). Om dit risico te verminderen, hand- schoenen dragen en de han- den warmhouden. Wanneer een symptoom van ‘dode vin- gers’ wordt waargenomen, onmiddellijk medische hulp in-NL 64 SF 4036 Veiligheid roepen. Tot deze symptomen behoren: Gevoelloosheid, ver- lies van gevoeligheid, tintelin- gen, jeuk, pijn, vermindering van de kracht, verandering van kleur of van de conditie van de huid. Meestal worden deze symptomen waargeno- men aan vingers, handen of polsen. Bij lage temperaturen neemt het gevaar toe.

Las langere pauzes in tijdens uw werkdag, zodat u kunt her- stellen van het geluid en van de trillingen. Plan uw werk zo- danig dat het gebruik van ap- paraten die sterke trillingen veroorzaken, wordt verspreid over meerdere dagen.

Wanneer u een onaange- naam gevoel of een verkleu- ring van de huid tijdens het gebruik van het apparaat waarneemt aan uw handen, onderbreekt u het werk on- middellijk. Las voldoende pau- zes in. Zonder voldoende pauzes kan een trillingensyn- droom ontstaan aan handen en armen.

Minimaliseer het risico door uzelf zo min mogelijk bloot te stellen aan trillingen. Verzorg het apparaat volgens de aan- wijzingen in de gebruiksaan- wijzing.

Als het apparaat vaak wordt gebruikt, neemt u contact op met uw dealer om trillings- dempende accessoires (bijv. handgrepen) aan te schaffen.

Gebruik het apparaat niet bij temperaturen onder 10°C. Leg in een werkschema vast hoe de belasting door trillin- gen kan worden begrensd.

3.2.6 Geluidsbelasting

Een zekere geluidsbelasting door dit apparaat is onvermijde- lijk. Plan luidruchtige werkzaam- heden gedurende acceptabele en daarvoor geschikte tijden. Respecteer rusttijden en beperk de duur van het werk tot het mi- nimum. Voor uw persoonlijke be- scherming en ter bescherming van personen die zich in de buurt bevinden, moet geschikte gehoorbescherming worden ge- dragen.442240_a 65 Montage 4 MONTAGE Montage: Zie afbeeldingen (01) t/m (04). WAARSCHUWING! Gevaren door onvolledi- ge montage! De werking van een onvol- ledig apparaat kan ernstig letsel veroorzaken.

Gebruik het apparaat al- leen als het volledig ge- monteerd is!

Plaats de accu pas in het apparaat als het vol- ledig gemonteerd is!

Controleer voor het in- schakelen of alle be- schermings- en be- schermingsvoorzienin- gen aanwezig zijn en functioneren! 5 INGEBRUIKNAME

5.1 Visuele controle uitvoeren

1. Apparaat op beschadigingen en losse

schroeven controleren. Defecte onderdelen van het apparaat vervangen en schroeven aandraaien.

2. Apparaat controleren op grove verontreinigin-

gen. Verontreinigingen verwijderen.

5.2 Accu laden (05, 06)

De accu en de oplader zijn niet in de levering- somvang inbegrepen. De volgende Li-Ion accu's en opladers van AL-KO kunnen worden gebruikt: Product Aanduiding Artikel- nr. Li-ion accu B150 Li (B05-3640) 113280 Li-ion accu B200 Li (B05-3650) 113524 Acculader C05-4230 113281 De meegeleverde accu is gedeeltelijk opgeladen. De accu moet voor het eerste gebruik compleet worden opgeladen. De accu kan in elke wille- keurige laadtoestand worden opgeladen. Het is niet slecht voor de accu als het opladen wordt onderbroken. OPMERKING Neem de gedetailleerde gegevens uit de meegeleverde gebruiksaanwijzing van de accu en de oplader in acht. VOORZICHTIG! Brandgevaar bij het opla- den! Er bestaat brandgevaar wanneer de lader op een makkelijk brandbare on- dergrond is geplaatst en niet voldoende wordt ge- ventileerd.

Gebruik de lader altijd op een niet-brandbare ondergrond of in een niet-brandbare omge- ving.

Indien beschikbaar: Houd de ventilatieope- ningen vrij.

1. Schuif de accu (05/1) in de oplader (05/2) en

steek dan de stekker (05/3) in het stopcon- tact. Het opladen begint en de LED voor weergave van de laadtoestand (05/4) knip- pert groen.

2. Houd de LED (05/4) in de gaten. Het volledig

opladen duurt ongeveer 1,5 - 2,0 uur. Het proces stopt automatisch wanneer de accu volledig opgeladen is. De LED (05/4) licht dan continu groen op.

3. Trek de stekker uit het stopcontact (05/3)

wanneer de LED (05/4) continu groen brandt.

4. Druk op de vergrendelknop aan de onderkant

van de accu het houd hem vast.

5. Trek de accu (05/1) uit de oplader (05/2).NL

66 SF 4036 Ingebruikname Statusweergaven op de oplader (06) De led (06/1) op de lader duidt de laadconditie van de accu en de bedrijfstoestand van de lader aan. De symbolen (06/2) op de oplader verduide- lijken deze condities: Sym- bool LED en laadtoestand Led brandt groen: Accu is volledig opgeladen. Led knippert groen: Accu laadt op. Led brandt rood: Er bevindt zich geen accu in de oplader. Led knippert rood: Accu is te warm en wordt daarom niet opgeladen.

5.3 Laadtoestand van de batterij vaststellen

(07) Aan de voorzijde van de accu bevindt zich een bedieningspaneel met een druktoets (07/1) en laadtoestand-leds (07/2 tot 07/5).

1. De drukknop (07/1) indrukken. De laadtoe-

stand-leds branden op basis van de laadtoe- stand.

2. Lees de laadtoestand af, zie paragraaf

“Laadtoestand-leds op de accu”. Weergave laadtoestand Leds Acculaadtoestand Groen (05/2) Accu is volledig geladen, dus voor 100 %. Groen (05/3, 05/4) Accu is voor meer dan 50 % ge- laden. Groen (05/4) Accu is voor minder dan 50 % geladen. Rood (05/5) Accu is volledig ontladen of accu is oververhit/onderkoeld.

5.4 Accu plaatsen en verwijderen (08)

LET OP! Beschadigingsgevaar van de accu Als de accu na gebruik in het apparaat blijft zitten kan dit een beschadiging van de accu veroorzaken.

Trek de accu direct na gebruik uit het apparaat en bewaar hem be- schermd tegen vorst.

Plaats de accu pas weer voor het begin van de werking. Accu plaatsen

2. Accu van bovenaf in de accuschacht (08/2)

schuiven totdat deze vastklikt (08/b).

3. Afdekking van de accuschacht sluiten.

1. Ontgrendelingsknop op de accu indrukken en

5.5 Voeding in- en uitschakelen (09)

Met de sleutelschakelaar aan de accuschacht kan de voeding van het hele apparaat in- en uit- geschakeld worden.442240_a 67 Bediening WAARSCHUWING! Risico op letsel Het onbedoeld inschake- len van het apparaat kan tot ernstig letsel leiden.

Met de sleutelschake- laar moet voor onder- houdswerkzaamheden of werkpauzes altijd de voeding van het appa- raat uitgeschakeld wor- den. Voeding inschakelen

(pos.I) draaien (09/b). Daardoor wordt het apparaat van bedrijfsspanning voorzien, be- gint echter nog niet te werken.

3. Afdekking van de accuschacht dichtklappen.

4. Apparaat inschakelen: zie Hoofdstuk 6.5

"Motor starten en stoppen(14)", pagina68. Voeding uitschakelen

1. Sleutelschakelaar (09/2) in de stand Off

(pos.0) draaien (09/b). OPMERKING De sleutel van de sleutelschakelaar kan in de Off-stand worden uitgenomen.

2. Onmiddellijk na het gebruik de accu verwijde-

ren uit het apparaat, laden en vorstvrij op- slaan. Plaats de accu pas weer voor het vol- gende gebruik in het apparaat. 6 BEDIENING OPMERKING Maai het gazon altijd vóór het verticute- ren (max. grashoogte: 4cm). Verwijder vreemde voorwerpen van het gazon.

6.1 Klep openen (10)

Het apparaat kan worden gebruikt met of zonder grasvangzak. De grasvangzak is verkrijgbaar als accessoire. Verticuteren zonder grasvangzak OPMERKING In uitleveringstoestand is de klep geslo- ten. Open de klep altijd eerst, voordat u gaat verticuteren. Zo kan het verticuteer- goed langs de kap omlaag stromen.

1. Klap de klep (10/1) naar achteren toe open,

tot deze onder een hoek van ong. 30° hoor- baar vastklikt. Verticuteren met grasvangzak De kap wordt helemaal naar boven geklapt. Grasvangzak gebruiken: zie Hoofdstuk 6.6 "Grasvangzak plaatsen en verwijderen [optio- neel] (15)", pagina69.

6.2 Geleiderail in- en uitklappen (11)

VOORZICHTIG! Risico op beknelling Vingers en andere li- chaamsdelen kunnen tus- sen de losse delen van de geleiderail ingekneld ra- ken.

Houd de losse delen van de geleiderail goed vast.

Houd geen vingers of andere lichaamsdelen tussen de losse delen. Geleiderail inklappen

1. De snelspanners (11/1) losdraaien en boven-

ste duwboom (11/2) naar beneden klappen (11/a).

2. Onderste snelspanner aan de draai-/vergren-

delingsgewrichten (11/3) zo ver losdraaien dat de volledige duwboom (11/4) horizontaal naar voren (11/b) kan worden geklapt.

3. Alle snelspanners iets aandraaien.NL

68 SF 4036 Bediening Duwboom uitklappen Ga in de omgekeerde volgorde te werk.

6.3 Duwboom aanpassen aan de

1. De snelspanners aan de draai-/vergrende-

lingsgewrichten (12/1) losmaken.

2. Volledige duwboom aan de handgreep (12/2)

instellen op de gewenste hoogte (12/a). De beweging wordt beperkt door de aanslagen (12/3) van de draai-/vergrendelingsgewrich- ten.

De instelling van de werkdiepte wordt bepaald aan de hand van:

Hoedanigheid van het grasveld /(verzorgd: kleine werkdiepte, verwilderd: grote werk- diepte)

Slijtage van het mes (nieuw: kleine werkdiep- te, versleten: grote werkdiepte) Bij een te grote werkdiepte: Apparaat blijft staan en de motor trekt niet aan. LET OP! Gevaar voor beschadi- ging van het apparaat Het instellen van de werk- diepte bij een draaiende motor leidt tot beschadigin- gen.

Stel de werkdiepte al- leen in als motor en snij- mechanisme stilstaan.

1. Instelwieltje (13/1) op HIGH draaien. Het snij-

mechanisme wordt maximaal opgetild.

Een stukje op het gazon rijden en het re- sultaat beoordelen. Als het gazon te wei- nig of onregelmatig wordt geverticuteerd, moet het snijmechanisme lager worden ingesteld.

3. Apparaat stoppen en wachten tot het snijme-

4. Instelwieltje (13/1) een stukje in de richting

LOW draaien. Het snijmechanisme wordt om- laag gezet.

5. Herhaal de beschreven stappen totdat het

gazon gelijkmatig wordt geverticuteerd.

6.5 Motor starten en stoppen(14)

LET OP! Gevaar voor beschadi- ging van het apparaat Door kort na elkaar in- en uit te schakelen worden motor en snijmechanisme beschadigd.

Schakel de motor alleen in als het snijmechanis- me stilstaat. Start de motor

1. Veiligheidsschakelaar (14/1) indrukken en in-

gedrukt houden ( 14/a).

2. Motorschakelaar-beugel (14/2) naar de duw-

bij de motorschakelbeugel (14/2) vasthou- den. OPMERKING De motorschakelaar-beugel wordt niet vastgezet. Houd hem gedurende het he- le werk aan de duwboom vast. Motor stoppen

1. Motorschakelaar-beugel (14/2) loslaten. De-

ze gaat automatisch naar de beginstand. De motor stopt onmiddellijk. Het snijmechanisme draait na tot het stilstaat.442240_a 69 Onderhoud en verzorging VOORZICHTIG! Gevaar voor snijletsel Als er in het nadraaiende snijmechanisme wordt ge- grepen is er gevaar voor snijletsel.

Wacht dan tot het snij- mechanisme stilstaat.

6.6 Grasvangzak plaatsen en verwijderen

[optioneel] (15) Montage: Zie afbeeldingen (03) t/m (04). Het apparaat kan worden gebruikt met of zonder grasvangzak. Grasvangzak plaatsen

1. Klep (15/1) optillen (15/a).

2. Grasvangzak (15/2) vanaf de achterkant in

de houders plaatsen (15/b).

Grasvangzak verwijderen en leegmaken

1. Apparaat stoppen en wachten tot het snijme-

3. Grasvangzak (15/2) losmaken uit de houders

en naar achteren verwijderen.

4. Grasvangzak leegmaken.

5. Grasvangzak plaatsen.

6.7 Apparaat verplaatsen over het gazon

Let op voorwerpen op het gras en verwijder ze uit het werkgedeelte.

Manoeuvreer het apparaat uitsluitend met behulp van de duwboom.

Beweeg het apparaat alleen stapvoets.

Beweeg het apparaat altijd dwars tegen een helling.

In de volgende gevallen moet er naar een klantenservice gegaan worden:

Motor start niet meer.

Apparaat is tegen een obstakel aan gere- den.

Apparaat trilt en loopt onrustig.

Messen van de verticuteerrol of de stalen vorktanden van de beluchterrol zijn ver- bogen.

7 ONDERHOUD EN VERZORGING

WAARSCHUWING! Gevaar voor snijletsel Gevaar voor snijletsel als gevolg van contact met scherpe en bewegende delen van het apparaat, zoals het snijblad.

Schakel voorafgaand aan onderhouds-, ver- zorgings- en reinigings- werkzaamheden altijd het apparaat uit. Verwij- der de accu.

Draag bij onderhouds-, verzorgings- en reini- gingswerkzaamheden altijd beschermende handschoenen.

Vooraf aan elk gebruik

Visuele inspectie uitvoeren.

Veiligheidsvoorzieningen, bedieningselemen- ten en alle schroefverbindingen controleren op beschadigingen en vastzitten.

Vervang beschadigde onderdelen voor ge- bruik. Na elk gebruik

Haal de accu uit het apparaat en bewaar hem beschermd tegen vorst.

7.2 Verticuteer- of beluchterrol (optioneel)

vervangen (16) De verticuteerrol is bedoeld voor grof verticuteren en de beluchterrol (optioneel) voor fijn verticute- ren (zie Hoofdstuk 2.3 "Inhoud van de levering", pagina55).NL 70 SF 4036 Opslag Rol demonteren

1. Apparaat stoppen en wachten tot het snijme-

2. Zet de sleutelschakelaar uit en haal de accu

5. Sluitbeugel (16/1) naar boven klappen (16/b).

6. Rol (16/2) een stukje naar de behuizing du-

7. Rol (16/2) verwijderen (16/d).

Rol monteren Ga in de omgekeerde volgorde te werk.

7.3 Snijmechanisme reinigen

LET OP! Gevaar door water Water in het apparaat leidt tot kortsluitingen en vernie- ling van de elektrische on- derdelen.

Spuit het apparaat niet met water af.

Gebruik voor het reini- gen uitsluitend een handveger of en borstel.

1. Apparaat stoppen en wachten tot het snijme-

2. Sleutelschakelaar uitschakelen en accu ver-

wijderen van het apparaat.

3. Grasvangzak verwijderen zie Hoofdstuk 6.6

"Grasvangzak plaatsen en verwijderen [optio- neel] (15)", pagina69.

4. Kantel het apparaat opzij en reinig het snij-

mechanisme met een handveger of een bor- stel. 8 OPSLAG Apparaat opslaan

1. Zet de sleutelschakelaar uit en haal de accu

2. Instelwieltje voor de werkdiepte naar de

hoogste stand draaien (zie Hoofdstuk 6.4 "Werkdiepte instellen (13)", pagina68).

3. Duwboom inklappen (zie Hoofdstuk 6.2 "Ge-

leiderail in- en uitklappen (11)", pagina67).

4. Apparaat grondig reinigen (zie Hoofdstuk 7.3

ming tegen corrosie dun met olie of silicone in.

Bewaar het apparaat op een droge, schone en tegen vorst beschermde plek.

Dek het apparaat met een luchtdoorlatend zeil af om het tegen stof te beschermen.

Gebruik geen kunststof folie om opstuwing van vocht te voorkomen. Accu en oplader opslaan OPMERKING Neem de meegeleverde gebruiksaanwij- zingen van de accu en de oplader in acht. 9 TRANSPORT LET OP! Gevaar voor beschadi- ging van het apparaat Het snijmechanisme wordt beschadigd als het appa- raat met neergelaten snij- mechanisme over een vast oppervlak wordt gereden.

Om het snijmechanisme hoger in te stellen, draait u het instelwieltje voor de werkdiepte naar de hoogste stand.442240_a 71 Verwijderen

1. Motor stoppen en wachten tot het snijmecha-

2. Instelwieltje voor de werkdiepte naar de

hoogste stand draaien.

3. Zet de sleutelschakelaar uit en haal de accu

uit het apparaat. Apparaat tussen twee werkgedeeltes transporteren

Apparaat met opgetild snijmechanisme naar het werkgedeelte bewegen.

Indien het apparaat wordt gedragen: Appa- raat aan de handgreep optillen. Apparaat in een voertuig transporteren

Duwboom inklappen zie Hoofdstuk 6.2 "Ge- leiderail in- en uitklappen (11)", pagina67.

Apparaat in het voertuig tegen omvallen en verschuiven beveiligen.

Apparaat tegen stoten door andere voorwer- pen beschermen.

Plaats geen voorwerpen op het apparaat. 10 VERWIJDEREN Advies over de wetgeving inzake elektrische en elektronische apparaten (ElektroG)

Oude elektrische en elektronische ap- paraten horen niet thuis bij het huis- houdelijke afval, maar moeten geschei- den worden aangeboden of verwijderd!

Gebruikte batterijen of accu’s, die niet vast in het apparaat ingebouwd zijn, moeten voor de verwijdering worden gedemonteerd! De recycling ervan wordt door de batterijwetgeving be- heerst.

Bezitters of gebruikers van elektrische en elektronische apparatuur zijn wette- lijk tot teruggave na gebruik verplicht.

De eindgebruiker is verantwoordelijk voor het wissen van zijn persoonlijke gegevens op het te verwijderen ge- bruikte apparaat! Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat elektrische en elek- tronische gebruikte apparaten niet via het ge- woon afval mogen worden verwijderd. Elektrische en elektronische apparaten kunnen op de volgende verzamelpunten gratis worden af- gegeven:

Openbare recycling- en verzamelpunten (bijv. milieuparken)

Verkooppunten van elektrische apparatuur (vast en online), voor zover handelaren tot te- rugname verplicht zijn of deze vrijwillig aan- bieden. Deze voorschriften zijn alleen voor toepassing op apparaten die in landen van de Europese Unie geïnstalleerd en verkocht werden en die beant- woorden aan de Europese richtlijn 2012/19/EU. In landen buiten de Europese Unie kunnen afwij- kende voorschriften gelden voor het verwijderen van afgedankte elektrische en elektronische ap- paraten. Over de batterijwetgeving (in Duitsland: BattG)

Gebruikte batterijen en accu’s horen niet bij het gewone afval, maar moeten afzonderlijk worden weggedaan!

Zie de gebruikershandleiding om tot een veilige verwijdering van batterijen of accu’s uit het elektrische apparaat over te kunnen gaan en voor informatie over het type of het chemisch systeem.

Bezitters of gebruikers van batterijen en accu’s zijn wettelijk tot teruggave na gebruik verplicht. De teruggave is be- perkt tot de normale huishoudelijke hoeveelheden. Gebruikte batterijen kunnen schadelijke stoffen of zware metalen bevatten, die het milieu en de ge- zondheid schade kunnen toebrengen. Het herge- bruiken van gebruikte batterijen en het opnieuw gebruiken van de grondstoffen draagt bij tot het behoud van deze belangrijke goederen. Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat gebruikte batterijen en accu’s niet via het gewoon afval mogen wor- den verwijderd. Wanneer ook de vermelding Hg, Cd of Pb onder de afvalemmer is aangebracht, betekent dit het volgende:

Hg: de batterij bevat meer dan 0,0005% kwik

Pb: de batterij bevat meer dan 0,004% loodNL 72 SF 4036 Klantenservice/service centre Accu’s en batterijen kunnen op de volgende ver- zamelpunten gratis worden afgegeven:

Openbare recycling- en verzamelpunten (bijv. milieuparken)

Verkooppunten van batterijen en accu’s

Een verzamelpunt van het gemeenschappe- lijke recycling systeem voor gebruikte appa- raten en batterijen

Een verzamelpunt van de fabrikant (indien hij geen lid is van het gemeenschappelijke recy- cling systeem) Deze voorschriften zijn alleen voor toepassing op accu’s en batterijen die in landen van de Europe- se Unie verkocht werden en die beantwoorden aan de Europese richtlijn 2006/66/EU. In landen buiten de Europese Unie kunnen afwijkende be- palingen voor de recycling van accu’s en batterij- en gelden. 11 KLANTENSERVICE/SERVICE CENTRE Voor vragen over garantie, reparatie of reserve- onderdelen kunt u contact opnemen met het dichtstbijzijnde AL-KOservice centre. Deze vindt u op internet op het volgende adres: www.al-ko.com/service-contacts442240_a 73 Hulp bij storingen

12 HULP BIJ STORINGEN

VOORZICHTIG! Risico op letsel Onderdelen met scherpe randen en draaiende onderdelen kunnen letsel veroorzaken.

Draag bij onderhouds- en reinigingswerkzaamheden altijd beschermende handschoenen! Storing Oorzaak Oplossing Motor draait niet. Voeding aan de sleutelschake- laar is uitgeschakeld. Voeding aan de sleutelschakelaar inschake- len. Accu ontbreekt of is niet goed aangebracht. Accu correct plaatsen. Accu is leeg. Accu laden. Snijmechanisme wordt geblok- keerd door vilt of mos.

Stel een kleinere werkdiepte in.

Snijmechanisme reinigen. Kabels of schakelaars zijn de- fect. Apparaat niet gebruiken! Bezoek een AL- KO service centre. Snijmechanisme draait niet. Snijmechanisme is door ga- zonvilt en mos geblokkeerd.

Stel een kleinere werkdiepte in.

Snijmechanisme reinigen. Motor- en verticuteer- prestaties nemen af Accu is leeg. Accu laden. Snijmechanisme wordt afge- remd.

Stel een kleinere werkdiepte in.

Gras maaien. Verticuteermessen zijn versle- ten.

Verticuteermessen vervangen. Apparaat trilt en loopt onrustig Verticuteermessen zijn be- schadigd.

Werkplaats klantenservice bezoeken. Het vermogen van de accu neemt duidelijk af. Snijmechanisme wordt afge- remd.

Stel een kleinere werkdiepte in.

Snijmechanisme reinigen. Levensduur van de accu is af- gelopen. Accu vervangen. Gebruik alleen originele toebehoren van de fabrikant. Accu kan niet worden opgeladen. Accucontacten zijn vuil. Accucontacten met een niet-metalen voor- werp reinigen en met contactspray inspui- ten. Let op: De accucontacten niet met een me- talen voorwerp kortsluiten! Accu of oplader defect. Reserveonderdelen bij AL-KO bestellen. Accu is te warm. Laat de accu afkoelen.NL 74 SF 4036 Garantie OPMERKING Neem contact op met onze klantenservice bij storingen die niet in deze tabel staan vermeld of die u niet zelf kunt oplossen. 13 GARANTIE Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft. Onze garantie geldt alleen bij:

naleving van deze gebruikershandleiding

Gebruik van originele reserveonderdelen De garantie vervalt bij:

Eigenhandig uitgevoerde reparatiepogingen

Eigenhandig aangebrachte technische wijzi- gingen

Gebruik voor andere doeleinden dan het ge- bruiksdoel Van de garantie zijn uitgesloten:

lakschade opgetreden als gevolg van normaal gebruik
