Producttype	Benzinegrasmaaier
Merk	AL-KO
Model	Comfort 42.1 SPA
Snijbreedte	42 cm
Hoogteverstelling	Gecentraliseerd, meerdere niveaus
Motortype	Benzine 4-takt
Brandstoftankinhoud	Ongeveer 1 L (afhankelijk van motormodel)
Opvangbakinhoud	Ongeveer 60 L
Gewicht	Ongeveer 28 kg
Belangrijkste functies	Veiligheidsbalk, gecentraliseerde hoogteverstelling, handmatige start (choke/primer) of elektrisch optioneel, wielaandrijving, Vario-aandrijving, optionele meskoppeling, optionele mulchkit, optionele zijuitworp
Brandstof	Loodvrije benzine (zie aanbevelingen motorenfabrikant)
Motorolie	Zie aanbevelingen motorenfabrikant (ongeveer 0,6 L)
Regulier onderhoud	Reiniging na gebruik, controle en slijpen/vervangen van het mes, olie verversen, luchtfilter en bougie vervangen
Veiligheid	Veiligheidsbalk (motor/mes stop), afdekflap, beschermingsinrichtingen, niet gebruiken zonder bescherming, derden op afstand houden
Belangrijkste reserveonderdelen	Snijmes, V-riem, luchtfilter, bougie, startaccu (indien elektrische starter), oplader
Herstelbaarheid	Voor reparaties, zoals slijpen/balanceren van het mes, afstellen van Bowdenkabel, vervangen van riem, naar een erkend servicecentrum brengen
Algemene informatie	Gebruik op droog gras, alleen privégebruik, niet gebruiken bij regen, veiligheidsvoorschriften en lokale tijden respecteren

Veelgestelde vragen - Comfort 42.1 SPA AL-KO

Hoe start ik de AL-KO Comfort 42.1 SPA grasmaaier?

Voor handmatig starten: zet de choke op stand 1 (of druk 3 keer op de primer als uw model dat heeft), trek de veiligheidsbalk naar het stuur en houd deze vast, trek dan snel aan het startkabel. Zodra de motor warm is (15-20 sec), zet de choke terug in stand 'loop'. Voor elektrisch starten: draai de sleutel om na het indrukken van de primer indien nodig.

Hoe stel ik de maaihoogte in?

De maaihoogte wordt centraal ingesteld: houd de instelknop ingedrukt, duw de hendel naar beneden voor lager maaien of omhoog voor hoger maaien, laat de knop los. Zorg dat alle wielen op dezelfde stand staan.

Wat moet ik doen als de motor niet start?

Controleer het brandstofniveau, de stand van de gasklep (moet op 'Start' of vol gas staan), de choke, de primer, de bougie (schoon en juiste afstand), het luchtfilter (schoon), en zorg dat het mes vrij kan draaien. Als uw maaier een elektrische starter heeft, controleer dan de acculading.

Hoe reinig ik de grasmaaier na gebruik?

Reinig het apparaat na elk gebruik. Gebruik geen waterstraal, omdat water de ontsteking en carburateur kan beschadigen. Gebruik een borstel of doek om gras en resten te verwijderen. Reinig ook het rooster van de opvangbak en de uitwerpkoker.

Hoe onderhoud ik het snijmes?

Controleer het mes regelmatig op schade of slijtage. Slijp of vervang het indien nodig. Laat het slijpen en balanceren doen door een erkend servicecentrum, want ongebalanceerde messen veroorzaken trillingen en beschadigen de maaier.

Hoe leeg ik de grasopvangbak?

Til de afdekflap op, haak de grasopvangbak los en trek deze naar achteren om hem eruit te halen. Maak hem leeg en plaats hem terug door de flap op te tillen en de bak in de houders te haken. De vulniveaumeter geeft aan wanneer de bak vol is.

Hoe gebruik ik de mulchkit?

De mulchkit wordt gebruikt zonder grasopvangbak. Zorg dat de motor uit is en het mes stilstaat. Verwijder de bak, til de afdekflap op, steek de kit in de uitwerpopening tot deze vastklikt. Om hem te verwijderen, til de flap op, ontgrendel de kit en haal hem eruit.

Hoe berg ik de grasmaaier op voor de winter?

Laat de motor afkoelen. Tap de brandstoftank leeg. Verwijder de bougiedop. Vouw het stuur in om ruimte te besparen. Opslaan op een droge, vorstvrije plaats buiten bereik van kinderen. Laad de startaccu af en toe op als het model er een heeft.

Wat zijn de essentiële veiligheidsvoorschriften?

Lees de handleiding voor gebruik. Nooit gebruiken zonder beschermingsmiddelen (afdekflap, grasopvangbak of mulchkit). Draag een lange broek, stevige schoenen en gehoorbescherming. Houd kinderen en derden op afstand. Niet maaien op hellingen >20°, altijd dwars op de helling. Stop de motor voordat u ingrijpt.

Welk type olie en benzine gebruiken?

Gebruik gewone loodvrije benzine. Voor motorolie: volg de aanbevelingen van de motorenfabrikant (meestal SAE 30 of 10W-30). De oliecapaciteit is ongeveer 0,6 L. Nooit bijtanken als de motor heet is of draait.

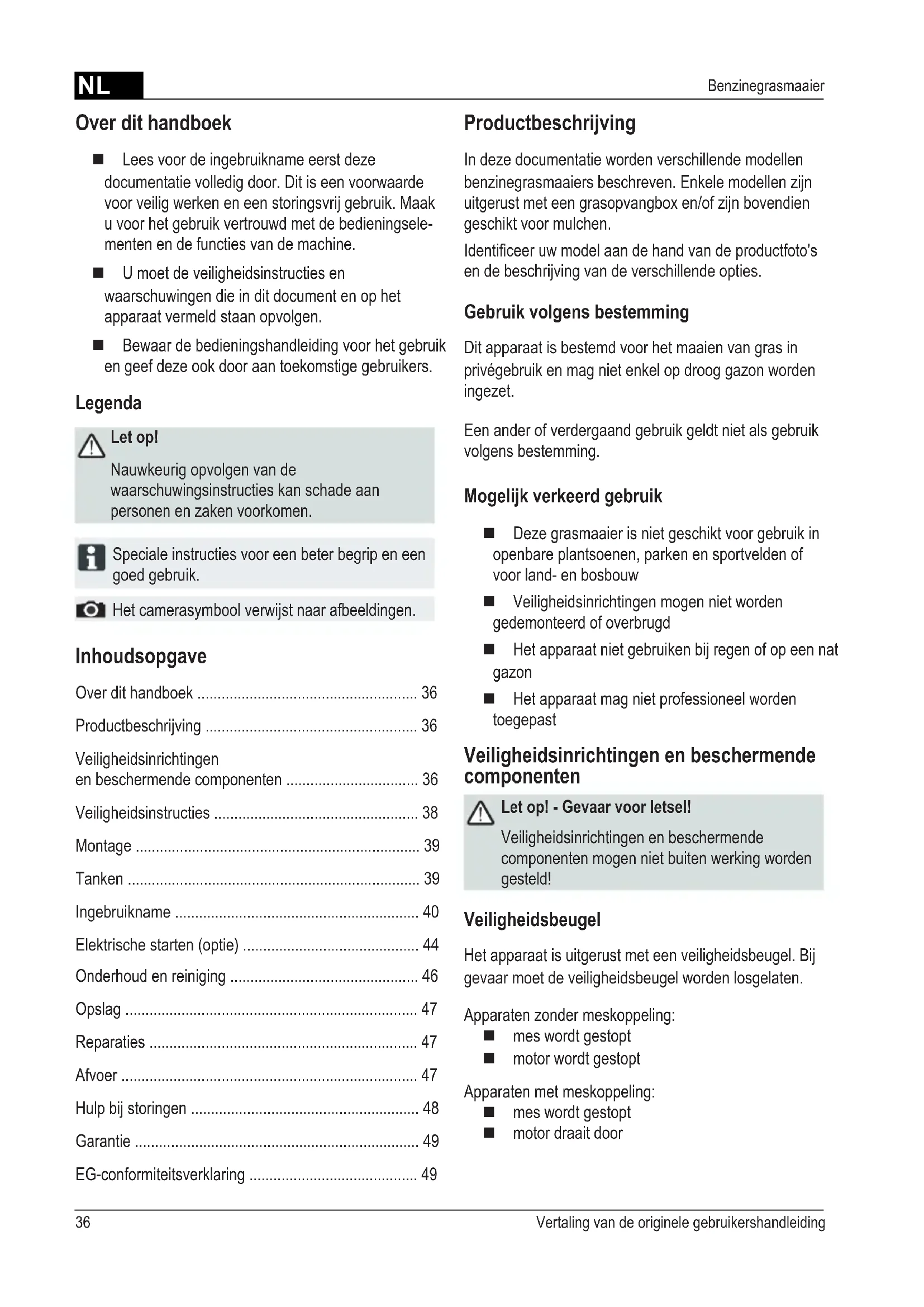

GEBRUIKSAANWIJZING Comfort 42.1 SPA AL-KO

Lees voor de ingebruikname eerst deze documentationatie volledig door. Dit is een voorwaarde voor veilig werken en een storingsvrij gebruik. Maak u voor het gebruik vertrouwd met de bedieningselementen en de functies van de machine.
U moet de veiligheidsinstrumentes en waarschuingen die in dit document en op het apparaat vermeld staan opvolgen.
Bewaar de bedieningshandleiding voor het gebruik en geef deze ook door aan toekomstige gebruikers.

Legenda

Let op!

Nauwkeurig opvolgen van de waarschuwingsinstructies kan schade aan Personen en zaken voorkomen.

Speciale instructies voor een better begrip en een goed gebruik.

Het camerasymbool verwijst maar afbeeldingen.

Inhoudsopgave

Over dit handboek 36

Productbeschrijving 36

Veiligheidsinrichtingen en beschemende componenten 36

Veiligheidsinstructies 38

Montage 39

Tanken 39

Ingebruikname 40

Elektrische starten (optie) 44

Onderhoud en reiniging 46

Opslag 47

Reparaties 47

Afvoer 47

Hulp bij storingen 48

Garantie 49

EG-conformiteitsverklaring 49

Productbeschrijving

In deze documentatie worden verschillende modellen benzinegrasmaaiers beschreiben. Enkele modellen zijn uitgerust met een grasopvangbox en/of� bovendien geschikt voor mulchen.

Identificier uw model aan de hand van de productfoto's en de beschrijving van de verschillende opties.

Gebruik volgens bestemming

Dit apparaat is bestemd voor het maaien van gras in privilegedebruik en mag Niet enkel op droog gazon worden ingezet.

Een ander of verdergaand gebruik geldt nicht als gebruik volgens bestemming.

Mogelijk verkeerd gebruik

Deze grasmaier is nicht geschikt voor gebruik in openbare plantsoenen, parken en sportvelden of voor land- en bosbouw
Veiligheidsinrichtingen mogen nicht worden gedemonteerd of overbrugd
Het apparaat Niet gebruiken bij regen of op een nat gazon
Het apparaat mag nicht professioneel worden toegepast

Veiligheidsinrichtingen en beschemende componenten

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende componenten mogen nicht buten werkung worden gesteld!

Veiligheidsbeugel

Het apparaat is uitgerust met een veiligheidsbeugel. Bij gevaar要去 de veiligheidsbeugel worden losgelaten.

Apparaten zonder meskoppeling:

mes wordt gestopt
motor wordt gestopt

Apparaten met meskoppeling:

mes wordt gestopt
motor draait door

Veiligheidsklep

De veiligheidsklep beschermt gegen het eruit vliegen van de onderdelen.

1 Startkabel 9 Snijhoogteverstelling*
2 Start, stop* 10 Meskoppeling*
3 Wielaandrijving* 11 Varioaandrijving*
4 Veiligheidsbeugel 12 Gebruikshandleiding
5 Ergonomische hoogteverstelling* 13 Uitwerpinzet*
6 Vulstandindicatie* 14 Sluitklep*
7 Veiligheidsklep* 15 Mulchkit*
8 Grasopvangbox* * afhankelijk van de uitvoering

Symbolen op het apparaat

Let op! Voorzichtig handelen bij gebruik.	Voordat u werkzaamheden gaat uitvoeren aan het snijmechanisme, eerst de bougiedop uittrekken.
Vórór de ingebruikname gebruiksaanwijzing lezen! Motorerlemotosmaken.
Derden buiten het gezarenbereik honden! Wielaandrijying inschakelen.
Handen en voeten bij messen vandaan honden	Snelheidsregelaar start / stop.
Afstand honden van het gezarenbereik.

Extra symbolen bij apparaten met elektrische start

Let op! Gevaar door elektrische schok.

Aansluitleiding uit de buurt houden van het mes.

Apparaat voor onderhoudswerkzaamheden of bij beschadigde kabel.altijd van het stroomnet halen.

Veiligheidsinstructies

Let op!

Apparaat alleen in een technisch perfecte staat gebruiken!

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende componenten mogen nicht buiten werkung worden gesteld!

Let op! - Brandgevaar!

Machines met volle tank nicht in gebouwen opbergen, waarin benzinedampen met open vuur of vonden in aanraking kuren kom! Bereik rondom de motor, uitlaat, accuhuis, brandstoftank vrij van maigoed, benzine en olie honden.

Derden buiten deGeVarenzone houden
De machinebestuurder of gebruiker is verantwoordelijk voor ongevallen met andere personen of hun eigendommen
■ Kinderen of andere Personen die de gebruikshandleiding nicht kennen mogen het apparatusat Niet gebruiken
Lokale voorschriften over de miniumleeftijd voor een bediener in acht nemen
Het apparaat Niet bedieren onder invloed van alcohol, drugs of medicijnen
Doelmatige werkkleding dragen

lange broek
stevige en nicht glijdende schoenen
gehoorbescherming

Bij het werken op hellingen

altijd opletten dat u stabel staat
altijd dwars ten opzichte van de helling maaken, nooit omhoog of omlaag

niet maaien op helling van meer dan 20
Wees zeer voorzichtig bij het keren

■ Enkel bij voldoende daglicht of kunstmatige verlichting werken
Lichaam, ledematen en kleding uit de buurt van het mes houden
- Landspecifieke voorschriften voor dearend van het gebruik in ache nemen
Gebruisklaar apparatusniet onbeheerd laten
Enkel met scherp mes maaien
Apparaat nooit gebruiken met beschadigde veiligheidsinrichtingen / veiligheidsroosters
Apparaat nooit zicher volledig gemonteerdeveiligheidsinrichtingen gebruiken (bjv.:veiligheidsklep, grasopvangvoorzieningen)
Apparaat voor ieder gebruik controeren op beschadigingen, voordat u het apparaat wee in gebruik neemt de beschadigde onderdelen lately verrangen
Motor uitzetten, wachten tot het apparaat stilstaaten bougiedop uittrekken

als u het apparaat verlaat
na het optreden van storingen
hoortgrendelen van blokkeringen
hoortverwijderen vanverstopping
na het contact met vreme de voorwerpen
■ Als storingen en ongewoonlijke trillingen in het apparatus optryden

Zoekenaar beschadigingen aan de grasmaaier en de vereiste reparatiesuitvoeren,voordat u de grasmaaier opnieuw start en er mee gaat werken.

Bougiedop opsteken en motor starten

na het verhelpen van storingen (zie tabel met storingen) en contrôle van het apparaat
na het reinigen van het apparaat

Het grayscale dat moet worden gemaaid volledig en nauwkeurig controleren, alle vreemde voorwerpen verwijderen
Bijzonder goed opletten bij het omkeren van de grasmaaier of wanner u de grasmaaier maar u toetrekt
Niet over hindernissen maaien (bijv. takken, boomwortels)
Snijdsel enkel verwijderen bij stilstaande motor

Motor / mes uitschakelen, wanneer er over een ander vlak dan het te maaien grasvlak moet worden gereden
Apparaat nooit bij draaiende motor optillen of dragen
Bij het vullen met benzine of motorolie Niet eten of drinken
Benzinedampen nicht inademen
Beweeg het apparaat stapvoets voort.
- Controller voor het gebruik of alle moeren, schroeven en bouten vastzitten

Montage

Meegeleverde montagehandleiding in acht nemen.

Let op!

Het apparaat mag pas na volledig te zich gemonteerd gebruikt worden.

Tanken

Voor de ingebruikname要去 de grasmaaier voltanken.

Waarschuwing - Brandgevaar!

Benzine en olie+zijnzeerlichtontvlambaar!

Steeds de bijgeleverde gebruiksaanwijzing van de motorfabrikant in acht nemen.

Verbruiksstoffen

	Benzine Motoro	ie
Soort normale	benzine / loodvrij	zie de aanwijzingen van de motorfabrikant
Vulhoeveelheid	zie de aanwijzingen van de motorfabrikant	ca. 0,6 l

Veiligheid

Waarschuwing!

Motor nicht in afgesloten ruimten latent lopen. Vergiftigingsgevaar!

Benzine en olie enkel in waarvoort bestemde reservoirs bewaren
Benzine en olie enkel bij koude motor en buiten vullen of aftappen
Bij draaiende motor geen benzine of olie vullen
Tank nicht te vol vullen (benzine zet uit)
Tijdens het tanken nicht roken
De tankdop nicht bij draaiende of warme motor openen
Beschadigde tank of tankdop verrangen
Tankdop alttijd stevig vastdraaien
■ Als er benzine gemorst is:

Motor nicht starten
Startpogingen vermijden
Apparaat reinigen

■ Als er motorolie gemorst is:

Motor nicht starten
Uitgestroomde motorolie met oliebindmittel of een lap opzuigen en juiste wijze afvoeren
Apparaat reinigen

Oude olie mag u

niet bij het afval voegen
in de riolering, de afvoer of op de gronduitgieten

Wij adviseren u om de afgewerkte olie in een gesloten tankje af te gehen bij het recyclingcentrum of bij een klantenservice locatie.

Benzine vullen

1. Tankdop afschroeven, op een schone plek leggen.
2. Benzine met een trechter vullen.
3. Vulopening van de tank stevig sluiten en reinigen.

Motorolie vullen

1. Olievuldop afschroeven, dop op een schone plek leggen.
2. Olie met een trechter vullen.
3. Olievulopening stevig sluiten en reinigen.

Ingebruikname

Let op!

Met een loszrittend, of versleten snijmechanisme, en/of loszrittende onderdelen, mag het apparaat nicht gebruikt worden! Voor iedere ingebruikname要去 u een visuèle controle uitvoeren.

Het camerasymbool op de volgens pagina's wijst op de afbeeldingen op pagina 4-7.

Snijhoogte instellen

Let op! - Gevaar voor letsel!

Snijhoogte enkel bij uitgeschakelde motor en stilstaand mes verstellen.

• Altijd alleWIelen opdezelfde snijhoogte instellen.

• Snijhoogteverstelling is afhankelijk van het model.

Centrale averstelling (1)

1. Knop van de centrale hoogteverstelling ingedrukt houden (1/1).

Voor kort gras de handgreep van de centrale hoogteverstelling omlaag duwen (1/2)
Voor langer gras de handgreep van de centrale hoogteverstelling omhoog duwen (1/2)
Het niveau van de centrale hoogteverstelling wordt weergegeven (1/3)

1. Knop op de gewenste snijhoogte loslaten.

Asverstelling of centrale verstelling (2, 3)

1. Hendel voor de ontgrendeling opzij duwen en vasthouden.
2. Hendelaar links of rechts naar de gewenste snijhoogte schuiven.
3. Hendel laten vergrendelen.
4. Op gegleke vergrendelpositie bij alle wielen letten.

Snel verstellen van apart wie1 of asverstelling (4)

1. Hendel voor de ontgrendeling opzij duwen en vasthouden.
2. Hendelaar links of rechts naar de gewenste snijhoogte schuiven.
3. Hendel laten vergrendelen.
4. Op gegleke vergrendelpositie bij alle wielen letten.

Verstelling apart wie!

1. Wielschroef losdraaien.
2. Wielschroef door het gat voor de gewenste snijhoogte steken.
3. Wielschroef vastdraaien.
4. Op gelijke katpositie bij alle wielen letten.

Centrale asverstelling (1)

1. Beide duimen op de uiteinden van de as leggen.
2. Vinger onder de maaierbehuizing leggen.
3. As met bevide duimen uit momentele kerf voor de snijhoogte trekken.
4. As met bevide duimen vór de gewenste kerf voor de snijhoogte trekken en lien vergrendelen.
5. Op gegleke vergrendelpositie bij alle wielen letten.

Maaien met grasopvangbox

Let op! - Gevaar voor letsel!

Grasopvangbox enkel bij uitgeschakelde motoren stilstaand mes verwijderen of monteren.

1. Veiligheidsklep optillen en grasopvangbox in de houders hangen (8).

Vulstandindicatie

De vulstandindicatie wordt door de luchtstroomijdens het maaien omhoog geduwd (7a).

Wanner de grasopvangbox vol is, ligt de vulstandindicatie gegen de box (7b). De grasopvangbox moet worden geleegd.

Grasopvangbox leegmaken

1. Veiligheidsklep optillen.
2. Grasopvangbox eruit hangen enaar achteren toe verwijderen (8).
3. Grasopvangbox leegmaken.
4. Veiligheidsklep optillen en grasopvangbox wee in de holders hangen (8).

Maaien zonder grasopvangbox

Let op!

Enkel bij goed werkende draaiveer van de veiligheidsklep zonder grasopvangbox maaien.

De veiligheidsklep ligt met veerkracht gegen de behuizing van de grasmaier. Het gemaaide gras worden zo waarchyteren uitgeworpen.

Mulchen met mulchkit (optie)

Bij het mulchen wordt het snijdsel Niet opgevangen, maar blijf liggen op het gazon. De mulchlaag beschermt de bodem gegen uitdrogen en verzorgt deze met voedingsstoffen.

De beste resultaten worden bereikt wanner regelmatinca. 2 cm worden teruuggesneden. Enkeljong gras metzachte bladeren verrotten snugl.

Grashoogte voor het mulchen: maximaal 8 cm
Grashoogte na het mulchen: minimaal 4 cm

Stapsnelheid aanpassen aan het mulchen, nicht te snel gaan.

Mulchkit inzetten

Let op! - Gevaar voor letsel!

Mulchkit enkel bij uitgeschakelde motor en stilstaand mes inzetten of verwijderen.

1. Grasopvangbox afnemen (68).
2. Veiligheidsklep optillen en mulchkit in de uitwerpschachtplaatsen (9). Vergrendeling moet vastklikken.

Wanner de mulchkit Niet vastklikt, kannen mulchkit en mes worden beschadigd.

Mulchkit verwijderen

1. Veiligheidsklep optilen.
2. Vergrendeling aan mulchkit losmaken ( 10/1).
3. Mulchkit eruit trekken (10/2).

Maaien met zichuitworp (optie)

Let op! - Gevaar voor letsel!

Zijuitworp enkel bij uitgeschakelde motor en stilstaand mes verwijderen of monteren.

Zijuitworp inzetten

1. Grasopvangbox verwijderen en mulchkit erin zetten.
2. Afdekking voor zijuitworp openklappen en vasthouden (11/1).
3. Zijuitwerpkanaal inzetten ( 11/2).
4. Afdekking langzaam sluiten. De afdekking beveiligt het zijuitwerpkanaal tegen eruit vallen.

Zijuitworp verwijderen

1. Afdekking voor zijuitworp openklappen en vasthouden (11/1).
2. Zijuitworp verwijderen en afdekking sluiten (11/2).

Greephoogte instellen (optie)

Knopverstelling

1. Beide knoppen aan de duwbeugel ingedrukt honden en de gewenste positie instellen (12/1).
2. Knoppen loslaten, zodat de duwbeugel kan vastklikken.

Klemverstelling

1. Beugel vasthouden en beiden klemmen losmaken (12/2).
2. Beugel in de gewenste positie zetten.
3. Klemmen sluiten.

Motor starten

Let op! - Vergiftigingsgevaar!

Motor nicht in afgesloten ruimten latenten lopen.

Let op! - Gevaar voor letsel!

Apparaatijdens het starten nicht kantelen.

• Motor enkel starten als het mes is gemonteerd (mes dient als rotatiemassa)
• Bij het starten van de warme motor choke ofprimerknop NIET gebruiken
• Regelaarinstallingen aan de motor Niet wijzigigen

Apparaat Niet starten, wonneer het uitwerpkanaal Niet door een van de volgende onderdelen is afgedekt:

grasopvangbox
■veiligheidsklep
mulchkit

Goed opletten bij het bedieren van de startschakelaar en de aanwijzingen van de fabrikant opvolgen
Erop letten dat er voldoende afstand is:tussen de voeten en het snijgereedschap
Apparaat in laag gras starten

Positiontekens op het apparaat:

Choke* aanuit	Ⅳ Ⅲ
Snelheidsregelaar* start stop
Snelheidsregelaar met choke*	Ⅳ Ⅲ
Varioaandrijving* snel langzaam
Meskoppeling* aanuit

• affhankelijk van de uitvoering

Handmatig starten

zonder snelheidsregelaar, met choke

Choke aan

uit

1. Choke in stand 1 zetten (10/1).
2. Veiligheidsbeugel maar de duwbeugel trekken en vasthouden (17) - veiligheidsbeugel klicht nicht vast.
3. Startkabel krachtig en snel uittrekken en daarna\ weer langzaam lately oprollen (18).
4. Na het opwarmen van de motor (ca. 15-20 seconden) de choke in stand 2 zetten (13/2).

De motor heeft een vast toerental.
U kunt het toerental waarom nicht regelen.

zonder snelheidsregelaar, met primer (16)

1. Primerknop 3x indrukken, met:tussenpozen van ca. 2 seconden (C 16).Bij temperaturen onder 10^ de primerknop 5x indrukken.
2. Veiligheidsbeugel maar de duwbeugel trekken en vasthouden (17) - veiligheidsbeugel klicht nicht vast.
3. Startkabel krachtig en snel uittrekken en daarna wee langzaam lately oprollen (18).

De motor heeft een vast toerental.
U kunt het toerental waarom Niet regelen.

zonder snelheidsregelaar, zonder primer/choke

1. Veiligheidsbeugel maar de duwbeugel trekken en vasthouden (17) - veiligheidsbeugel klicht Niet vast.
2. Startkabel krachtig en snel uittrekken en daarna\ weer langzaam lately oprollen (18).

De motor heeft een vast toerental.
U kunt het toerental waarom Niet regelen.

met snelheidsregelaar, met choke

Snelheidsregelaar met choke

1. Gashendel in stand zetten ( 143).
2. Veiligheidsbeugel maar de beugel trekken en vasthonden (17) - veiligheidsbeugel klicht nicht vast.
3. Startkabel krachtig en snel uittrekken en daarna wee langzaam lately oprollen 18).
4. Na het opwarmen van de motor (ca. 15-20 seconden) gashendel op een stand zetten:tussen en 142

met snelheidsregelaar, zonder primer/choke

Snelheidsregelaar start stop

1. Gashendel in stand zetten (2001).
2. Veiligheidsbeugel maar de duwbeugel trekken en vasthonden (17) - veiligheidsbeugel klicht nicht vast.
3. Startkabel krachtig en snel uittrekken en daarna wee langzaam lately oprollen 18).
4. Na het opwarmen van de motor (ca. 15-20 seconden) gashendel op een stand zieten:tussen en 20

met snelheidsregelaar, met primer (16)

Snelheidsregelaar start stop

1. Gashendel in stand zetten (204).
2. Primerknop 3x indrukken, met tussenpozen van ca. 2 seconden (16). Bij temperaturen onder 10^ de primerknop 5x indrukken.
3. Veiligheidsbeugel maar de duwbeugel trekken en vasthonden (17) - veiligheidsbeugel klicht nicht vast.
4. Startkabel uittrekken en verwolgens wee langzaam\ laten oprollen (18).
5. Op het moment dat de motor draait, gashendel voor het gewenste motortoerental op een stand:tussen en zetten (20)

Elektrische starten (optie)

Elektrische start met primer (6)

1. Gashendel in stand "START" zetten ( 15/1).
2. Primerknop 3x indrukken, met tussenpozen van ca. 2 seconden (16). Bij temperaturen onder 10^ de primerknop 5x indrukken.
3. Veiligheidsbeugel maar de duwbeugel trekken en vasthonden (17) - veiligheidsbeugel klicht nicht vast.
4. Contactsleutel in het contactslot steken en helemaal maar rechts draaien (19).
5. Op het moment dat de motor draait, contactsleutel loslaten (springt terug in de stand ^
6. Gashendel afhankelijk van het gewenste mortoerental in een stand tussen en zetten (15/2).

Elektrische start zonder primer/choke (15)

1. Gashendel in stand „START“ zetten ( 15/1).
2. Veiligheidsbeugel maar de duwbeugel trekken en vasthonden (17) - veiligheidsbeugel klikt nicht vast.
3. Contactsleutel in het contactslot steken en helemaal maar rechts draaien (19).
4. Op het moment dat de motor draaait, contactsleutel loslaten (springt terug in de stand ^u ).
5. Gashendel afhankelijk van het gewenste mortoerental in een stand tessen en zetten (15/2).

Meskoppeling (optie)

Meskoppeling

aan

Met de meskoppeling kan het mes in- en uitgekoppeld worden, terwijl de motor blijft draaien.

Mes inkoppelen

1. Veiligheidsbeugel maar de duwbeugel trekken en vasthouden (17) - Veiligheidsbeugel klikt nicht vast.
2. Koppelingshendel van het lichaam af schuiven (21/1)
3. Mes worden ingekoppeld.

Mesuitkoppelen.

1. Veiligheidsbeugel loslaten ( 25).

2. Mes wordenuitgekoppeld.

3. Koppelingshendel gaat maar de ruststand 21/2).

Motor uitzetten

Apparaat zonder meskoppeling

1. Gashendel in stand zetten (20/2).
2. Veiligheidsbeugel loslaten ( 25). - Motor schakeltuit.

Let op ernstige snijwonden!

Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.

Apparaat met meskoppeling

Meskoppeling aan

1. Veiligheidsbeugel loslaten (13).
2. Gashendel in stand zetten (10/2). - Motor schakeltuit.

Let op ernstige snijwonden!

Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.

Wielandrijving (optie) (2)

Let op!

Aandrijving enkel bij draaiende motor schakelen.

Wielandrijying inschakelen.

1. Aandrijfbeugel gegen de duwbeugel duwen en vasthouden (22) - aandrijfbeugel klicht nicht vast. - Wielaandrijving worden ingeschakeld.

Wielandrijying uitschakelen

1. Aandrijfbeugel loslaten ( 24). -Wielaandrijving wordtuitgeschakeld.

Varioaandrijving (Speed Control) (optie)

Varioaandrijving snel langzaam

Met de varioaandrijving kan de rijnselheid van de grasmaier traploos worden gewijzigd.

Let op!

Hendel enkel bij draaiende motor bedieren. Schakelen zonder motoraandrijving kan het aandrijfmechanisme beschadigen.

Voor een hogere slelheid de hend(23) in derichting (23/2) trekken
Voor een lagere snelheid de hend (23) in derichting 3/1) trekken

Rijnselheid alotijd aanpassen aan de actuele toestand van de bodem en het gras.

Onderhoud en reiniging

Let op! - Gevaar voor letsel!

• Voor onderhouds- en reinigingswerkzaamheden altijd de eerst de motor uitschakelen en de bougiedop eruit trekken.
• Motor kan nalopen. Na het uitschakelen controlleren of de motor stilstaat.
  Bij onderhouds- en reinigingswerkzaamheden aan het mes algtd werkhandsohen dragen!

Grasopvangvoorziening regelmatig controleren op goede werkung en slijtage
Het apparatusaat na ieder gebruik reinigen
Apparaat Niet met water schoonspuiten. Indringend water kan tot storingen leiden (ontstekingssystem, carburateur)
Mes regelmatig controleren op beschadigungen
Defecte geluidsdempers altijd verrangen

Grasmaier Kantelen

Afhankelijk van de motorproducent moet:

de carburateur / het luchtfilteraar boven wijzen 26
de bougieaarbovenwijze(27)

Bedieningshandleiding van de motorproducent inRCTn!

Mes bijslijpen / verrangen

Stomp of beschadigd mes enkel bij een servicepunt of een geauthoriseerdvakbedrijf lately slijpen / verrangen
Bijgeslepen messen要去 uitgebalanceerd zich

Let op!

Niet uitgebalanceerde messen veroorzaken sterke trillingen en beschadigen de grasmaier.

Startaccu opladen (optie)

De startaccu is onderhoudsvrij en wordt normaliter door de grasmaier geladen.

In uitzonderingsgevalen moet de accu door de gebruiker worden geladen:

Voordat de grasmaier voor het eerst in gebruik worden genomen
Bij een lege accu, voor de winterpauze of na langere stilstandstijden (> 6 maanden)

Werkwijze voor het opladen:

1. Lader uit het accuhuis nemen.
2. Accukabel van de motorkabel losmaken ( 28).
3. Accukabel met laderkabel verbinden ( 29).
4. Lader aan het stroomnet aansluiten. De spanning van het stroomnet要去 overeenkomen met de bedrijfsspanning van de lader.

De laadtijd bedraagt ca. 36 ur.
Enkel de meegeleverde originele lader gebruiken.

Let op!

• Startaccu enkel in droge, goed geventileerderuimtes laden.
• Grasmaierijdens het laden Niet aanzetten.

Motoronderhoud

Motorolie verversen

1. Een geschikte bak klaarzetten om de olie op te vangen.
2. Olie via de olievulopening volledig laten uitstromen of afzuigen.

De afgewerkte motorolie op een milieuvriendelijk manier afvoeren!

Wij adviseren u om de afgewerkte olie in een gesloten tankje af te gehen bij het recyclingcentrum of bij een klantenservice locatie.

Afgewerkte olie要去 u

• nied bij het afval voegen
• nicht in de riolering of afvoer gieten
• Niet op de grond uitgieten

Luchtfilter verrangen

Aanwijzingen van de motorproducent in ache nemen.

Bougie verrangen

Aanwijzingen van de motorproducent in ache nemen.

Wielandrijving (optie)

Bowdenkabel instellen

Wanner de wielaandrijving bij draaiende motor Niet meer kan worden in- of uitgeschakeld moet de betreffende bowdenkabel worden bijgesteld.

Let op!

Bowdenkabel enkel bij uitgeschakelde motor verstellen.

1. Het verstelstuk aan bowdenkabel in de richting van de pijl draaien (30).
2. Voor het controlleren van de instelling de motor starten en de wielaandrijving inschakelen.
3. Wanner de wielaandrijving nog steeds nicht werkt, moet de grasmaaier maar een servicepunt of een geautoriseerdvakbedrijf worden gebracht.

Aandrijfwiel met olie insmeren

Aandrijfwiel op de aandrijfas vanijd tot vrij insmeren met spuitolie

De aandrijving van de wielaandrijving is onderhoudsvrij.

Opslag

Let op! - Explosiegevaar!

Apparaat nicht bij open vuur of warmtebronnen opslaan.

Motor laten afkoelen
Om bij het opslaan plaats te besparen kunt u de duwbeugel inklappen (31, 32)
Apparaat droog en op een voor kinderen nicht toegankelijkke plaat opslaan
Startaccu vorstvrij opslaan
Startaccu vanijd tot hijd bijladen
Benzinetank legend
Bougiedop eruit trekken

Reparaties

Reparatiewerkzaamheden mogen enkel worden uitgevoerd in servicepunter en geauthoriseerdevakbedrijven.

Afvoer

Apparaten, batterijen of accu's die.
niet更是wordengebruiktnet bij het huisvuilgooien!

Verpakking, apparaat en accessoires zich gemaatk van recyclebare materialen en moeten ook als zodanig worden afgevoerd.

Hulp bij storingen

Let op!

Mes en motorasmightnietwordenuitgelijnd.

Storing Oplossing
Motor slaat nicht aan • Benzine	vullen • Gashendel op „start“ zetten • Choke inschakelen • Motorschakelbeugel maar de duwbeugel duwen • Bougie controleren, indien nodig verrangen • Luchtfilter reinigen • Maaiames vrijdraaien • Startaccu bijladen • Op gemaaid vlak starten
Motorprestatie schiet te kort	Snijhoogte corrigeren • Maaiames bijslijpen / verrangen • Uitwerpkanaal / behuizing reinigen • Luchtfilter reinigen • Werksnelheid verlagen
Niet zuiver maaien • Maaiames	bijslijpen / verrangen • Snijhoogte corrigeren
Grasopvangbox vult nicht voldoende	• Snijhoogte corrigeren • Gras laten drogen • Maaiames bijslijpen / verrangen • Rooster van de grasopvangbox schoonmaken • Uitwerpkanaal / behuizing reinigen
Wielaandrijving werkt nicht	Bowdenkabel bijstellen • V-snaar defect • Werkplaats van klantenservice raadplegen • Vuil in wielaandrijving, tandriem en aandrijving verwijderen • Vrijlopen (aandrijfwiel op aandrijfas) met spuitolie insmeren
Wilen draaien nicht bij ingeschakelde aandrijving	• Wielschroeven bijdraaien • Wielnaaf defect • V-snaar defect • Werkplaats van klantenservice raadplegen
Apparaat tritt buitengewoon sterk	• Maaiames controleren

Bij storingen die nicht in deze tabel zichen beschreiben of die u zich selbst kunt verhelpen verzoeken we u contact op te nemen met unsere geauthoriseerde klantenservice.

In de volgende gevalen is er.altijd een inspectie door een vakman nodig:

als het gegen een obstakel gereden is
als de motor plotseling stilvalt
■ bij drijfwerkschade
als de V-snaar defect is
als een mes verbogen is
als de motoras is verbogen

EG-conformiteitsverklaring

■ ziemontagehandleiding

Garantie

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijkke termijn voor garantieansprakenaaroningze keuze door reparatie of een verrangende levering.Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantieteozegging geldt enkel bij: De garantie vervalt bij:

correcte behandeling van het apparatusat

pogingen tot reparatie van het apparaat

inachtneming van de bedieningshandleiding

technische wijzigingen aan het apparaat

gebruik van originele reserveonderdelen

gebruik dat Niet in overeenstemming is met de bestemming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

lakschade die is veroorzaakt door normale slijtage

■ slijtageonderdelen, die op de kaart met reserveonderdelen zichn gekenmerkt met de omkadering XXX XXX (X)
■ verbrandingsmotoren - hiervoor gelden de parte garantiebepalingen van de betreffende motorfabrikant

Bij garantieanspraken kut u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijkke aanspraken bij gebreken van de koper gegenover de verkoper onverkort van kracht.

Griezegjasmens tiek apstadinats
Motors tiek apstadinats

lerfces ar asmena sajuga mehanismu:

Griezegjasmens tiek apstadinats
Motors turpina darbottes

Atvairitājs

Atvairitajs pasarga no nopauta zalaja izsviesanas gaisa.

Dispositivede siguranta siprotectie 344

Instruetiuni de siguranta 346

Montare 347

Alimentare 347

*in functie de varianta de executie

Start manual

fãrã accelerometer, cu clapeta de aer

CHOKE

Pornit

Oprit
