Comfort 42.1 SPA - çim biçme makinesi AL-KO - Ücretsiz kullanım kılavuzu

Ürün tipi	Benzinli çim biçme makinesi
Marka	AL-KO
Model	Comfort 42.1 SPA
Kesme genişliği	42 cm
Kesme yüksekliği ayarı	Merkezi, çok kademeli
Motor tipi	4 zamanlı benzinli
Benzin deposu kapasitesi	Yaklaşık 1 L (motor modeline göre)
Çim toplama sepeti kapasitesi	Yaklaşık 60 L
Ağırlık	Yaklaşık 28 kg
Temel fonksiyonlar	Emniyet çubuğu, merkezi yükseklik ayarı, manuel çalıştırma (starter/şarj) veya opsiyonel elektrikli, tekerlek iletimi, Vario şanzıman, opsiyonel bıçak kavraması, opsiyonel malç kiti, opsiyonel yandan atım
Yakıt	Kurşunsuz benzin (motor üreticisinin tavsiyelerine bakın)
Motor yağı	Motor üreticisinin tavsiyelerine bakın (yaklaşık 0,6 L)
Rutin bakım	Kullanım sonrası temizlik, bıçağın kontrolü ve bileme/değiştirme, yağ değişimi, hava filtresi ve buji değişimi
Güvenlik	Emniyet çubuğu (motor/bıçak durdurma), deflektör kapağı, koruma tertibatları, korumalar olmadan kullanmayın, üçüncü kişileri uzak tutun
Ana yedek parçalar	Kesme bıçağı, V kayışı, hava filtresi, ateşleme bujisi, marş bataryası (elektrikli marş varsa), şarj cihazı
Onarılabilirlik	Tüm onarımlar için yetkili servise başvurun, özellikle bıçak bileme/dengeleme, Bowden kablosu ayarı, kayış değişimi
Genel bilgiler	Kuru çim üzerinde kullanım, sadece özel kullanım, yağmurlu havada kullanmayın, güvenlik talimatlarına ve yerel saatlere uyun

Sık sorulan sorular - Comfort 42.1 SPA AL-KO

AL-KO Comfort 42.1 SPA çim biçme makinesi nasıl çalıştırılır?

Manuel çalıştırma için, starteri 1 konumuna getirin (veya modelinizde varsa şarj pompasına 3 kez basın), emniyet çubuğunu gidona doğru çekin ve tutun, ardından marş kablosunu hızlıca çekin. Motor ısındıktan sonra (15-20 s), starteri çalışma konumuna alın. Elektrikli çalıştırma için, gerekirse şarj pompasına bastıktan sonra anahtarı çevirin.

Kesme yüksekliği nasıl ayarlanır?

Kesme yüksekliği merkezi olarak ayarlanır: ayar düğmesine basılı tutun, daha alçak kesim için kolu aşağı, daha yüksek kesim için yukarı itin, ardından düğmeyi bırakın. Tüm tekerleklerin aynı konumda olduğundan emin olun.

Motor çalışmazsa ne yapmalı?

Benzin seviyesini, gaz kolu konumunu ('Start' veya tam gazda olmalı), starteri, şarj pompasını, ateşleme bujisini (temiz ve doğru aralıkta), hava filtresini (temiz) kontrol edin ve bıçağın serbestçe döndüğünden emin olun. Çim biçme makinenizde elektrikli marş varsa, batarya şarjını kontrol edin.

Kullanım sonrası çim biçme makinesi nasıl temizlenir?

Cihazı her kullanımdan sonra temizleyin. Su jeti kullanmayın, çünkü su ateşleme ve karbüratöre zarar verebilir. Çim ve kalıntıları temizlemek için fırça veya bez kullanın. Ayrıca çim toplama sepetinin ızgarasını ve atma kanalını temizleyin.

Kesme bıçağı nasıl bakım yapılır?

Bıçağı düzenli olarak hasar veya aşınma açısından kontrol edin. Gerekirse bileyin veya değiştirin. Bileme ve dengeleme için yetkili servise başvurun, çünkü dengesiz bıçaklar titreşime neden olur ve makineye zarar verir.

Çim toplama sepeti nasıl boşaltılır?

Deflektör kapağını kaldırın, çim sepetini çıkarın ve geriye doğru çekerek dışarı alın. Boşaltın, ardından kapağı kaldırarak sepeti yuvalarına takın. Doluluk göstergesi sepetin dolduğunu size bildirir.

Malç kiti nasıl kullanılır?

Malç kiti çim sepeti olmadan kullanılır. Motorun durduğundan ve bıçağın hareketsiz olduğundan emin olun. Sepeti çıkarın, deflektör kapağını kaldırın, kiti atma ağzına oturana kadar sokun. Çıkarmak için kapağı kaldırın, kiti kilidini açın ve dışarı alın.

Çim biçme makinesi kış için nasıl saklanır?

Motorun soğumasını bekleyin. Benzin deposunu boşaltın. Ateşleme bujisi kapağını çıkarın. Tuttuğu alanı azaltmak için gidonu katlayın. Kuru, dondan korunan ve çocukların erişemeyeceği bir yerde saklayın. Modelde varsa marş bataryasını ara sıra şarj edin.

Temel güvenlik önlemleri nelerdir?

Kullanmadan önce kılavuzu okuyun. Koruyucu tertibatlar (deflektör kapağı, çim sepeti veya malç kiti) olmadan asla kullanmayın. Uzun pantolon, sağlam ayakkabı ve işitme koruyucu giyin. Çocukları ve üçüncü kişileri uzak tutun. %20'den dik yamaçlarda biçmeyin, her zaman yamaç boyunca ilerleyin. Herhangi bir müdahaleden önce motoru durdurun.

Ne tür yağ ve benzin kullanılmalı?

Normal kurşunsuz benzin kullanın. Motor yağı için motor üreticisinin tavsiyelerine uyun (genellikle SAE 30 veya 10W-30). Yağ kapasitesi yaklaşık 0,6 L'dir. Sıcak veya çalışan motora asla yakıt doldurmayın.

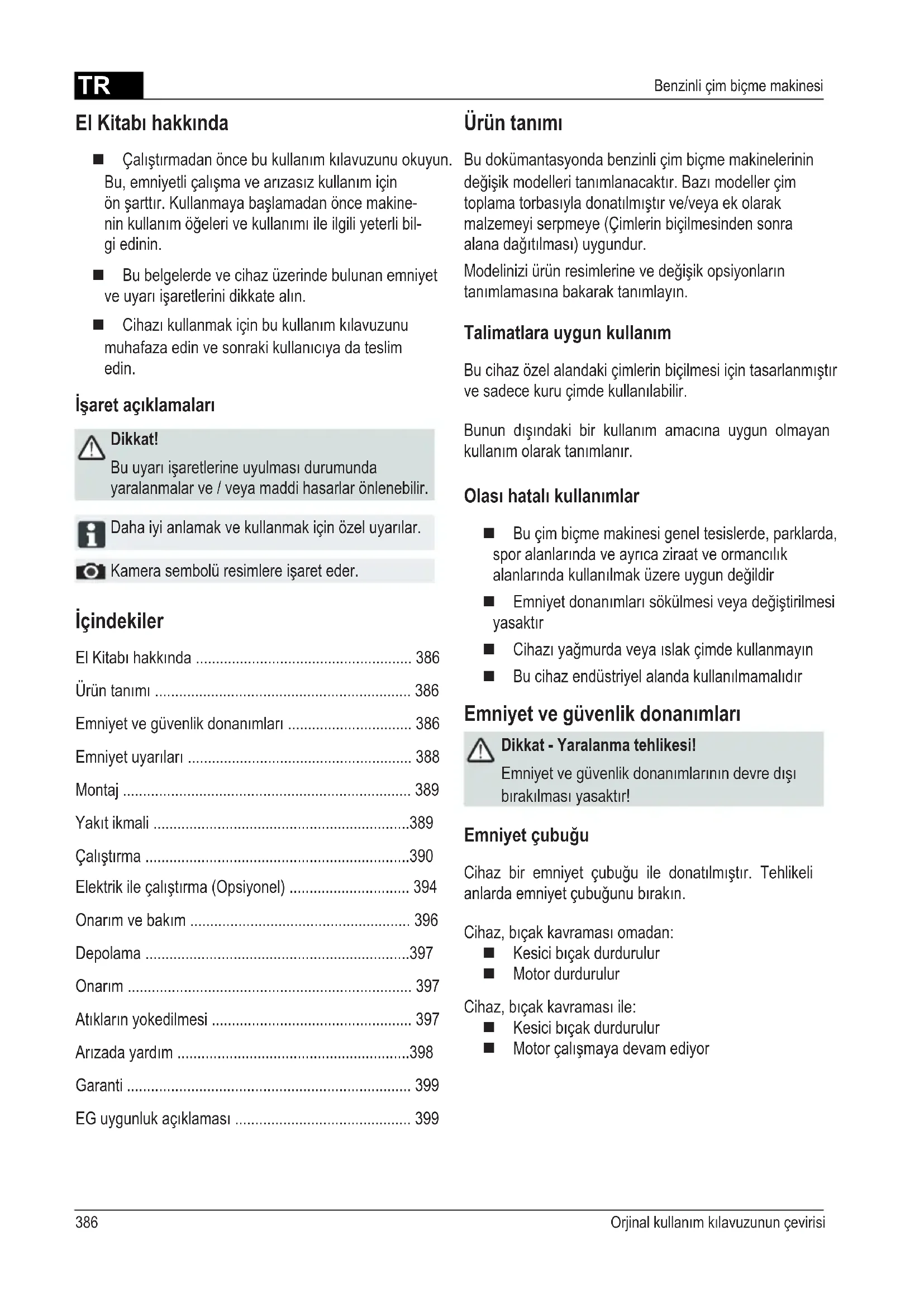

KULLANIM KILAVUZU Comfort 42.1 SPA AL-KO

Revizie Şi intreşinere

Atentie - Pericol de accidentare!

Calıstirmadan once bu kullanim kilavuzunu okuyun. Bu, emniyeti calisma ve arizasiz kullanim icin on sartir. Kullanmaya baslamadan once makinenin kullanim ogeleri ve kullanimi ile ilgili yeterli bilgi edinin.
Bu belgelerde ve cihaz üzerinde bulunan emniyet ve uyari isaretlerini dikkate alin.
Cihazi kullanmak icin bu kullanim kilavuzunu muhafaza edin ve sonraki kullaniciya da teslim edin.

Isaret aciklamaları

Dikkat!

Bu uyari isaretlerine uyulmasi durumunda yaralanmalar ve / veya maddi hasarlar onlenebilir.

Daha iyi anlamak ve kullanmak icin ozel uyarilar.

Kamera sembolù resimlere isaret eder.

icindekiler

El Kitabi hakkinda 386
Urun tanimi 386
Emniyet ve güvenlik donanimi lari 386
Emniyet uyarilari 388
Montaj 389
Yakitikmali 389
Calistirma 390
Elektrik ile calistirma (Opsiyonel) 394
Onarim ve bakim 396
Depolama 397
Onarim 397
Atiklarin yokedilmesi 397
Arizada yardim 398
Garanti 399
EG uygunluk açiklamasi 399

Urun tanimi

Bu dokumantasyonda benzinli cim biçme makinerinin degişik modelleri tanımlanacaktır. Bazl modeller cim toplama torbasıyla donatilm,stir ve/veya ek olarak malzemeyi serpmeye (Cimlerin biçilmesinden sonra alanaDAQilması) uygundur.

Modelinizi urun resimlerine ve degisik opsiyonlarin tanilmamasina bakarak tanimlayin.

Talimatlara uygun kullanim

Bu cihaz ozel alandaki Çimlerin biçilmesi icin tasarlanmistr ve sadece kuru Çimde kullanilabilir.

Bunun disindaki bir kullanim amacina uygun olmayan kullanim olarak tanimlanir.

Olasi hatali kullanimlar

■ Buçim biçme makinesi genel tesislerde, parklarda, spor alanlarinda ve ayrìca ziraat ve ormancilik alanlarinda kullanilmak üzere uygün degildir
Emniyet donanimlari sokulmesi veya degistirlimesi yasaktir
Cihazi yağmurda veyaIslakçimde kullanmayin
Bu cihaz endustriyel alanda kullanilmamaldir

Emniyet ve güvenlik donanımları

Dikkat - Yaralanma tehlikesi!

Emniyet ve güvenlik donanımlarin devreDMI birakilması)yasaktı!

Emniyet cibuğ

Cihaz bir emniyet cubugu ile donatilmistir. Tehlikeli anlarda emniyet cubugunu birakin.

Cihaz, biçak kavramasi omadan:

Kesici bıçak durdurulur
Motor durdurulur

Cihaz, bçak kavramasi ile:

Kesici biçak durdurulur
Motor calismaya devam ediyor

Engelleyici kapak

Engelleyici kapak disari firlayan parcalardan korur.

1 Çalıştirma ipi 9 Kesme:yükb脒�能 ayarı*
2 Start, Stop* 10开荒 kavraması*
3 Tekerlek tahriki* 11 Vario tahriki*
4 Emniyet çubalık 12 Kullanım kılıvuzu
5 Ergonomik:yükb脒�能 ayarı* 13 Düşkı atma parçası*
6 Dolum seviyesi güstergesi* 14 Kapak*
7 Engelleyici kapak* 15 Serpme kiti*
8 Çim toplama torbası* * Modele güre

Cihazdaki semboller

Dikkat! Kullanırken Çok dikkatli olun.	35	Kesme ünitesinde calisma yapmadanforcesbuji sokitini çiçarin.
Çalıstirmadanforceskulanım kilavuzunu okuyun! Motor freeneticma.
Üçuncuforceslari sehlikeli bölgeden uzaklassirin! Tekerlerkaltıkini	01	calıstirma.
Ellerinizi ve ayaklarınkı Kesme ünitesinden uzaktutun!	/	Uzaktan gaz verme kumandasıstart /stop.
Tehlikeli alan ile aranizda mesafe birakin.

Elektronik starts a sahip cihazlarda bulunan ek somboller

Dikkat! Elektrik carpma tehlikesi.

Baglanti hattini kesici bicaklardan uzak tutun.

Cihazi fişini bakim calismalarindan veyakablo hasar gormüsse muhakkak fiştençekin.

Emniyet uyarilari

Dikkat!

Cihaz sadece teknik bakimdan kusursuz durumda kullanilmali!

Dikkat - Yaralanma tehlikesi!

Emniyet ve güvenlik donanımlarin devre disi birakilmasi)yasaktı!

Dikkat - Yanma tehlikesi!

Deposu doldurulmug makineyi, benzin buharlarinin aqik ates veya kivilcimla temas edebilecegi binalarda depolamayin!

Motoru, egzozu, akü kutusunu, yakit deposunu üzerine bicilmis Çimlerin dolmamasina ve benzizin ve yaçın bulasmamasina özen gocterin.

Uçuncu Şah—islari tehlikeli bolgeden uzaklastirin
Operator veya kullanici diger kijsilerle yapacagiz kalardan ve bunlarin malzemelerine verdi zi zarardan Kendisi sorumludur
Cocuklarin veya kullanim kilavuzunu okumamis kisilerin, cihazi kullanmasi)yasaktir
Cihazi kullanacaklarin alt yaş sinirile ilgili yerel yönetmelikleri dikkate alin
Cihazi, alkolliyyken, uyusturucu kullandiktan veya ilac ic tikten sonra kullanmayin
Amaca uygun calisma giysileri kullanilmali

Uzun pantolon
Siki oturan ve kaymayan ayakkabilar
Koruyucukulaklik

Egimli yüzeylerde yapilacak calismalarda

Kaymayacak sekilde durduğunuzdan emin olun
her zaman egimli yuzeyin enine surun, kesinlikle yukari veya asagiya dokru kullanmayin

20^ daha egimli yüzeylerde cim biçmeyin
özellikledönerkencokdikkatedin

Sadece yeteri kadar gun isiginda veya yapay aydinlatmada calisin
Vucudunuzu, uzuvlarinizi ve kiyafetinizi kesme unitesine yaklaşirmayın
■ Isletim suresi icin yerel yonetmelikler dikkate alinmali
Calisan cihazi gozetimsiz bir sekilde birakmayin
Sadece keskin kesici bicaklarla bicin
Cihazi, hasar gormus guvenlik donanimlari / koruyucu izgaralarile calistirmayin
Cihazi tam olarak monte edilmis güvenlik donanimi lare ile hiçbir sekilde kullanmayin (orn.: engelleyici kapak, ot yakalamduzenekleri)
Cihazi, her kullanimdan once hasar bakimindan kontrol edin, tekrar kullanmaya baslamadan once hasarli parçalarıdehyişirin
Motoru kapatin, cihazin durmasini bekleyin ve buji soketini cikarin

cihazin yanindan uzaklasldiginda
arizanin ortaya cikmasindan sonra
■ blokajlarin açilmasindan once
tikanmalarin giderilmesinin ardindan
yabanci cisimlerle temas ettikten sonra
cihazda ariza ve alisilmisin disinda titresimler olustugunda

Cim biçme makinesindeki hasarlari arayin ve yeniden calilşirmadan ve ciim biçme makinesi ile calismadan once gerekli onarilmariGeorgeklestirin.

■ Buji soketini takin ve motoru calistirin

Ariza gidermeden (bkz. Ariza tanlosu) ve cihazin kontrol edilmesinden sonra
Cihazi temizledikten sonra

■ Biçilecek alanı kontrl edin ve yabancı maddelerin:tümüntemizleyin
Cim biçme makinesini dondürürken veya cim biçmakinesini kendinize dokru cekerken özellikle cok dikkat edilmeli
■ Engellerin bulundugu alanda biçmeyin (örn. dollar, ağaç kokleri)
■ Biçilen atiklari sadece motor durmusken temizleyin

■ Biçilecek bir alandan digerine geleçerken motoru / kesici böçaklari kapatin
Cihazi kesinlikle calisan motor ile kaldirmayin veya taşimayin
■ Benzin veya motor yağı doldururken yemek yemeyin veya herhangi birsey icmeyin
Benzin buharlarini solumayin
Cihazi normal adim yuruyerek kullanin
■ Kullanmaya seksamadan once somunlarin, civatalarin ve saplamalarin saglam oturmasina dikkat edin
Cihazi normal adim yuruyerek kullanin
■ Kullanmaya baslamadan once somunlarin, civatalarin ve saplamalarin saglam oturmasina dikkat edin

Montaj

Brilkke verilen montaj talimatin dikkate alin.

Dikkat!

Bu cihaz ancak tam monte edilmiş haldeyken kullanilabilir.

Yakit ikmali

Calistirmadan once cim biçme makinesine benzin doldurmalisiniz.

Dikkat - Yanma tehlikesi!

Benzin ve yağ yüksek derecede alev alicidir!

Her zaman motor üreticisin birlikte teslim edilen kullanim kilavuzunu dikkate alin.

Isletim maddeleri

	Benzin Motor)yaki
Çeşit normal benzin / kurzunsuz	bkz. motor üreticişi杷lari
Dolumbkz. motorüreticişi杷lari	yakl. 0,6 l

Emniyet

Uyari!

Motoru hiçbir zaman kapali alanlarda calistirmayin. Zehirlenme tehlikesi!

Benzini ve yağı sadece bunlar icin öngörülm)+ kaplarda saklayın
Benzini ve yagi sadece motor soğukken ve açık alanda doldurun veya boşaltın
Motor calisirken benzin veya yag doldurmayin
Depoyu fazla doldurmayin (Benzin genleşir)
Depolama esnasinda sigara igmeyin
Depo kapaçini motor calisirken veya sicakken açmayin
Hasar gormus depoyu veya depo kapagini derhal degistirin
Depo kapagini her zaman iyice sikin
Benzin dokulmuse:

Motoru calistirmayin
Atesleme yapmayin
Cihazi temizleyin

Motor yagi taşmişa:

Motoru calistirmayin
Taşmış motor yüzgünı yüz emici bir maddeyle vya bezle emdirerek silin ve amacına uygunbir sekilde yokedin
Cihazi temizleyin

Kullanilmis yagi:

copeatmayin
kanalizasyona, lavaboya veya topraga dokmeyin

Kullanımış yağı kapalı bir kap esliginde geri_donuzüm merkezine vya bir musteri hizmetleri noktasın teslim etmenizi oneririz.

Benzin doldurulmasi

1. Depo kapağıniagine, temiz bir yere koyun.
2. Benzini bir huniyle doldurun.
3. Depo dolum ažinia sikica kapatin ve o bolgeyi temizleyin.

Motor yaginin doldurulmasi

1. Yaq doldurma kapaçıni Çikarin, temiz bir yere koyun.
2. Yagi bir huniyle doldurun.
3. Yaq dolum aqzini sikica kapatin ve o bolgeyi temizleyin.

Calistirma

Dikkat!

Cihazin gevsemis,hasar gormus veya asinmis
kesme unitesi veya tespitleme parcalari ile
kullanilmasi yasaktir!
Her calismayasciousamadan once gorsel bir
kontrol gereklestirin.

Takip eden sayfalardaki camera sembolü resimlere isaret etmektedir, Sayfa 4-7.

Kesme yuksekliginin ayarlanması

Dikkat - Yaralanma tehlikesi!

Kesme yuksekligini sadece motor kapal durumdayken ve buçaklar donmezken ayarlayin.

Her zaman tum tekerlekleri ayni kesme yuksekligine ayarlayin.
- Kesme yüksekligi ayari modele baglidir.

Merkezi ayarlama (1)

1. Merkezi yükseklik ayarlamanin Düğmesini basili tutun (1/1).

Daha kisa cimler icin merkezi yukseklik ayarlamanin kolunu asaigiya bastirin (1/2)
Daha uzun cimler icin merkezi yukseklik ayarlamanin kolunu yukariya cekin (1/2)
Merkezi yukseklik ayarlamanin kademesi gosterilir (1/3)

1. Bümgeyi gerekli kesme yuksekliginde birakin.

Aks ayarlamasi veya merkezi ayarlama (2, 3)

1. Kilitli pozisyondan Çikarmak ilen kolu yanaogrubastirin ve o sekilde tutun.
2. Kolu sola veya saqaDOGRU gerekli kesme yuksekligine itin.
3. Kolu kilidine yerleştinir.
4. Tüm tekerleklerde ayni kilit pozisyonuna dikkat edin.

Tek tekerlek veyaaksi hizli ayarlamasi (4)

1. Kilitli pozisyondan seksarmak icin kolu yanaogrubastirin ve o sekilde tutun.
2. Kolu sola veya saqaDOGRU gerekli kesme yuksekligine itin.
3. Kolu kilidine yerleştinir.
4. Tum tekerleklerde ayin kilit pozisyonuna dikkat edin.

Tek tekerlek ayarlamasi (c5)

1. Tekerlek civatasini cikarin.
2. Tekerlek civatasini gerekli kesme yuksekligi deligiine takin.
3. Tekerlek civatasini takin ve sikin.
4. Tum tekerleklerde ayni delik pozisyonuna dikkat edin.

Merkeziaksayarlamasi

1. Her iki basparmaig aksin uclarina koyun.
2. Parmañinizi bicer govdesinin alta koyun.
3. Aksi, her iki basparmaginiz ile ayarli olan kesme yuksekligi centiiginden cikarin.
4. Aksi, her iki basparmağıniz ile gerekli kesme yükbekligi Çentigine takın.
5. Tum tekerleklerde ayin kilit pozisyonuna dikkat edin.

Cim toplama torbası ile cim biçme

Dikkat - Yaralanma tehlikesi!

Cim toplama torbasini sadece motor kapaliyken ve kesici bıçaklar durduktan sonra Çikarin veya yerine takın.

1. Engelleyici kapaşi kaldirin ve Çim toplama torbasini braketlere asin (8).

Dolum seviyesi gõstergesi

Dolum seviyesi goftergesi cim bieme esnasinda hava akimi nedeniyle yukari bastirilir (7a).

Eger cim toplama torbasi doluysa dolum seviyesi gostergesi en ust duzeydedir (7b). Cim toplama torbasi boşaltilmali.

Çim toplama torbasini boşaltma

1. Engelleyici kapağl kaldirin.
2. Çim toplama torbasini askilardan Çikarin ve arkayaDOGRUÇEKIP ALIN (8).
3. Çim toplama torbasini boşaltın.
4. Engelleyici kapağı kaldırın veçim toplama torbasini tekrar braketlere asin (8).

Çim toplama torbasi olmadan Çim biçme

Dikkat!

Sadece, engelleyici kappağin dondürme:yayi calisiyyorsa cim toplama torbası olmadan cim biçın.

Engelleyici kapak, yaylanma gucu saysinde cim biçme makinesinin govdesine yapisik durur. Biçilen ot bu sekilde arkayaDOGRU, alttan disari atilir.

Çim serpme kiti ile Çimleri serpme (Opsiyonel)

Çimleri serpmede kesilen ürün toplanmaz, ortalıa serpilir. Çimleri serpme, topragın kurumasın engeller ve toprak tarafindan emilerek besin olarak kullanır.

En iyi sonuçları yakl. 2 cm'lik tekrarlanan kesimlerde elde edilir. Sadece yumusak dokuya sahip genç otlar hizl bir sekilde*cüruyecektrl.

Cimleri serpmeden onceki ot yuksekligi: En fazla 8 cm

Cimleri serpmeden senra ot yuksekligi: En az 4 cm

Adim hizini cimleri serpmeye uyarlayin, cok hizl yurumeyin.

Cim serpme kitini takma

Dikkat - Yaralanma tehlikesi!

Cim serpme kitini sadece motor kapaliyken veskesici buçaklar durduktan sonra takin veya Çikarın.

1. Cim toplama torbasinin cikarilmasi ( 8).
2. Engelleyici kapaği kaldirin ve Çim serpme kitini disari atma saftina yerleştinir (9). Kilit yerine oturmalı.

Eger cim serpme kiti yerine oturmazsa cim serpme kiti ve kesici buçaklar hasar gorebilir.

Cim serpme kitinin cikarilmasi

1. Engelleyici kapağl kaldirin.
2. Cim serpme kitindeki kilidi açın ( 10/1).
3. Cim serpme kitini disari cekin ( 10/2).

Yandan disari atma ile cim biçme (Opsiyonel)

Dikkat - Yaralanma tehlikesi!

Yandan disari atmayi sadece motor kapaliyken ve kesici buçaklar durduktan sonra çikarin veya yerine takın.

Yandan disari atmanin yerleşirilmesi

1. Çim toplama torbasini Çikarin ve Çim serpme kitini yerleşirin.
2. Yandan disari atmanin kappa ini acin ve o sekilde tutun (11/1).
3. Yandan disari atma kanalini yerlestirin ( 11/2).
4. Kapağı yavaşçakapatın. Kapak, yandan disari atma kanalınin disari dusmesini engeller.

Yandan disari atmanin cikarilmasi

1. Yandan disari atmanin kapaginci acin ve o sekilde tutun (11/1).
2. Yandan disari atmayi cikarin ve kapagi kapatin (11/2).

Tutma kolu yuksekligi (Opsiyonel)

Dügme ayarlamasi

1. Üst kirişteki her iki Düğmeyi BASIS tutun ve istenilen pozisyona ayarlayin (6 12/1).
2. Üst kirişin yerine oturması icin Düğmeleri birakin.

Sikistirma ayari

1. Üst kirişi sikica tutun ve her iki sikişirmayiacdın (12/2).
2. Üst kirişi istenilen pozisyona getirin.
3. Sikişirmayi kapatin.

Motoru calistirin

Dikkat - Zehirlenme tehlikesi!

Motoru hiçbir zaman kapali alanlarda calistirmayin.

Dikkat - Yaralanma tehlikesi!

Cihazi calistirma islemi esnasinda yana yatirmayin.

• Motoru sadece bucaklar monte edilmis durumdayken calistirin (Bucaklar salinim kütlesi yerine geleçer)
• Isletim sicutligina sahip motoru tekrar calistirirken Choke'u veya birincil dugmeyi KULLANMAYIN
• Motordaki regulator ayarlarini degiistirmeyin

Cihazi, disari atma kanali takip eden parcalardan biri tarafindan kapatilmamissa calistirmayin:

Cim toplama torbasi
Engelleyici kapak
Cim serpme kiti

Calistirma salterini ureticil talimatlarina uygun olarak buyuk bir dikkatle calistirin
Ayaklariniz ile kesme duzenekleriarasinda yeteri kadarmesafebirakin
Cihazduşuk gazile calistirin

Cihaz uzerindeki pozisyon isareti:

Choke* Açık Kapali	Ⅳ
Uzaktan gaz verme kumandası* Start Stop
Choke*lu uzaktan gaz verme kumandası	Ⅳ
Vario tahriki* Hüzlı Yarış
Bıçak kavraması* Açık Kapali

• Modele gore

Manuel calistirma

Uzaktan gaz verme kumandası olmadan, Choke ile

Choke

Açık

Kapali

1. Choke'u pozisyon 1'e getirin (13/1).
2. Emniyet cubugunu üst kirişi.Doğru cekin ve sikica tutun (17)-Emniyet cubugu kilidine girmez.
3. Starter ipini hizl sekilde cekip cikarin ve yavaş sekilde tekrar geri sardirin (18).
4. Motoru (yakl. 15-20 saniye) isittiktan sonra
   Choke'u pozisyon 2'ye getirin (13/2).

Motorun sabit bir gaz ayari vardir.

Devir sayisinayarlamak mumkun degildir.

Uzaktan gaz verme kumandası olmadan, birincil ile (16)

1. Birincil dugmeyi yakl. 2 saniyelik aralarla 3x basin (16). 10^' nin altindaki sicutlklarda birincil dugmeye 5x basin.
2. Emniyet cubugunu üst kirişi.Doğru cekin ve sikica tutun (17) -Emniyet cubugu kilidine girmez.
3. Starter ipini hizl sekilde cekip cikarin ve yavas sekilde tekrar geri sardirin (18).

Motorun sabit bir gaz ayari vardir.

Devir sayisinayarlamak mumkun degildir.

Uzaktan gaz verme kumandası olmadan, birinci/ Choke olmadan

1. Emniyet cubugunu üst kirişi.Doğru cekin ve sikica tutun (17)-Emniyet cubugu kilidine girmez.
2. Starter ipini hizl sekilde cekip cikarin ve yavas sekilde tekrar geri sardirin (18).

Motorun sabit bir gaz ayari vardir.

Devir sayisinayarlamak mumkun degildir.

Uzaktan gaz verme kumandası ile, Choke ile

Choke'lu uzaktangaz vermekumandasi

1. Gaz kolunu pozisyonuna getirin ( 14(4).
2. Emniyet cubugunu üst kirişi.Doğru cekin ve sikica tutun (17)-Emniyet cubugu kilidine girmez.
3. Starter ipini hizl sekilde cekip cikarin ve yavas sekilde tekrar geri sardirin 18).
4. Motoru (yakl. 15-20 saniye) isittiktan sonra gaz kolunu vearasindaki bir pozisyona getirin (14/2).

Uzaktan gaz verme kumandası ile, birincil/Choke olmadan

Uzaktan gaz vermekumandasit Start Stop

1. Gaz kolunu pozisyonuna getirin (2001).
2. Emniyet cubugunu üst kirişi.Doğru cekin ve sikica tutun (17)-Emniyet cubugu kilidine girmez.
3. Starter ipini hizl sekilde cekip cikarin ve yavaş sekilde tekrar geri sardirin (18).
4. Motoru (yakl. 15-20 saniye) isittiktan sonra gaz kolunu vearasindaki bir pozisyona getirin (20).

Uzaktan gaz verme kumandası ile, birincil ile (16)

Uzaktan gaz vermekumandasit Start Stop

1. Gaz kolunu pozisyonuna getirin (200).
2. Birincil dugmeyi yakl. 2 saniyelik aralarla 3x basin (16). 10^' nin altindaki sicutliklarda birincil dugmeye 5x basin.
3. Emniyet cubugunu üst kirişi.Doğru cekin ve sikica tutun (17)-Emniyet cubugu kildine girmez.
4. Starter ipini hizl sekilde cekip cikarin ve yavaş sekilde tekrar geri sardirin (18).
5. Motor calismaya basladigi andan itibaren gaz kolunu vearasindaki uygun bir devir sayisina getirin (20).

Elektrik ile calistirma (Opsiyonel)

BirincilileelektroStart(6)

1. Gaz kolunu "START" pozisyonuna getirin ( 15/1).
2. Birincil dugmeyi yakl. 2 saniyelik aralarla 3x basin (16). 10^' nin altindaki sicutliklarda birincil dugmeye 5x basin.
3. Emniyet cubugunu üst kirişi.Doğru cekin ve sikica tutun (17)-Emniyet cubugu kilidine girmez.
4. Kontaktaki kontak anahtarini tamamen seksa dondurun (19).
5. Motor calismaya basladigi andan itibaren kontak anahtarini birakin ("0" pozisyonuna geri atlayacaktir).
6. Gaz kolunu istenilen motor devir sayisina uygun olarak vearasinda bir pozisyona ayarlayin (15/2).

Birincil/Choke olmadan elektro start (15)

1. Gaz kolunu "START" pozisyonuna getirin ( 15/1).
2. Emniyet cubugunu üst kirişi.Doğru cekin ve sikica tutun (17)-Emniyet cubugu kilidine girmez.
3. Kontaktaki kontak anahtarini tamamen sagadondürün (19).
4. Motor calismaya basladigi andan itibaren kontak anahtarini birakin ("0" pozisyonuna geri atlayacaktir).
5. Gaz kolunu istenilen motor devir sayisina uygun olarak vearasinda bir pozisyona ayarlayin (15/2).

Bicak kavramasi (Opsiyonel)

Bicak kavramasi
Açık Kapali

Bicak kavramasi ile kesici bicak motor calismaya devam ederken baglantidan cikarilabilir ve takilabilir.

Kesici bıçaklari®, baglam

1. Emniyet cubugunu üst kirişi.Doğru cekin ve sikica tutun (17)-Emniyet cubugu kilidine girmez.
2. Baglanti kolunu góvdeden uzaga itin ( 21/1) - Kesici biçak baglanir.

Kesici bıçaklari Çikarma

1. Emniyet cubugunu birakin ( 25). - Kesici bıçak böglantidan Çihtarı. - Baglanti kolu dinlenme pozisyonuna.Since 21/2).

Motorun durdurulmasi

Cihaz biçak kavramasi olmadan

1. Gaz kolunu pozisyonuna getirin 20/2
2. Emniyet cubugunu birakin ( 25). - Motorun kendini kapatacaktir.

Dikkat - Aigkesme yaralanmalar!

Motor calismaya devam edebilir. Kapattiktan sonra motorun durduugundan emin olun.

Cihaz bıçak kavraması ile

Bicak kavramasi
AciK Kap

1. Emniyet cubugunu birakin (13).
2. Gaz kolunu pozisyonuna getirin (0/2). - Motorun kendini kapatacaktir.

Dikkat - Aigkesme yaralanmalar!

Motor calismaya devam edebilir. Kapattiktan sonra motorun durduugundan emin olun.

Tekerlek tahriki (Opsiyonel) (2)

Dikkat!

Disli kutusunu sadece motor calisirken etkinlestitin.

Tekerlek tahrikini calistirma

1. Disli kutusu anahtarlama cubugunu ust kirişi dokru bastirin ve o sekilde tutun (22) - Disli kutusu anahtarlama cubugu kilidine oturmayacaktir. - Tekerlek tahriki calistirilacaktir.

Tekerlek tahrikini kapatma

1. Disl kutusu anahtarlama cubugunu birakin ( 24). - Tekerlek tahriki kapatilacaktir.

Vario disli kutusu (Speed Control) (Opsiyonel)

Vario disli kutusu Hizli Yavas

Vario disli kutusu ile cim biçme makinesinin hizi kademesiz olarak degişirilebilir.

Dikkat!

Kolu sadece motor calisirken tetikleyin.
Motor tahriki olmadan yapilacak devreye sukma
tahrik mekanizmasina zarar verebilir.

Daha yuksek hizlar icin ko(23) (3/2) yonune cekin
Daha dusuk hizlar icin k0123) (3/1) yonune cekin

Sürş hizinci mevcut zemine ve Çimin durumuna gore ayarlayin.

Onarim ve bakim

Dikkat - Yaralanma tehlikesi!

• Yapilacak tum bakim ve onarim calismalarindan once motoru kapatin ve buji soketini gikarin.
• Motor calismaya devam edebilir. Kapattiktan sonra motorun durduugundan emin olun.

• Kesme bıçaklarinda bakim ve koruma calismaları esnasindo daima eldiven giyin!

• Ot yakalamaduzeneğiniduzenli araliklarafonksiyonea sinma kontrlüne tabii tutun
  Cihazi her kullanimdan sonra temizleyin
  Cihazin üzerine su tutmayin
  Içeri sizacak su arizalara neden olabilir (Ateşleme sistemi, karbürator)
  Kesme biçagınin duzenli araliklarla hasarbakimindan kontrol edin
  Arzali susturuculari her zaman degistirin

Çimbine makinesiniyatirmak

Motor ureticisine bagli olarak yapilacaklar:

Karbüratorü / hava filtresini yukari dokru Çekin (26)
Buiyi yukari dokru cek (27)

Motor üreticisinin kullanim kilavuzunu dikkate alin!

Kesici seksaklar bilerek / degistirmek

Kör veya hasar gormüş kesici böçakları sadece bir servis noktasinda veya yetkili bir tesiste bileyin / yeniletin
■ Bilenen kesici bicakalr dengelenmeli

Dikkat!

Dengelenmemiş.Beforeçaklar yogun vibrasyona ve cihazın hasar görmesine neden olur.

Starter akusunu sarj edin (Opsiyonel)

Starter akusu bakim gerektirmez ve normal durumlarda cihaz tarafindan sarj edilir.

Akü özel durumlarda kullanici tarafindan Şar edilmeli:

■ Bicerin ilk calistirilmasindan once
Sarjin bitmesinde, kılık depolamadan once veya uzun sure kullanilmaması durumunda (>6 Ay)

Sarj sureci:

1. Sarj cihazinaki kutusundan ickarin.
2. Akü kablosunu motor kablosundan ayirin ( 28).
3. Akü kablosunu Şarj cihazi kablosu ile baglayin (29).
4. Şarj cihazını elektrige baglıyan. Elektrik gerilimi, Şarj cihazını iletim gerilimine uygün olmali.

Sarj suresi yakl. 36 saattir.
Sadece birlikte teslim edilen original sarj cihazinu kullanin.

Dikkat!

• Starter akusunu sadece kuru ve iyice havalandirilmis alanlarda sarj edin.
• Cim biçme makinesini Şarj ilemi esnasindo calistirmayin.

Motorun bakimi

Motor yaginn deigistirilmesi

1. Yaqin toplanmasi icin motorun alta uygun bir kap koyun.
2. Yaqi, yag doldurma agzindan tamamen akitin veya vakumlayin.

Kullanilmis motor yagini cevreye duyarli kalarak tasfiye edin!

Kullanımış yagi kapalı bir kap eşliginde geridönüz merkezine veya bir musteri hizmetleri noktası neslim etmenizi oneririz.

Kullanilmis yagi

• öpe atmayin
• kanalizasyona ya da nehire boşaltmayin
  topraga boasaltmayin

Havafiltresinindeigistirilmesi

Motor ureticisin uyarilarin dikkate alin!

Bujinin degiistirilmesi

Motor ureticisin uyarilarin dikkate alin!

Tekerlek tahriki (Opsiyonel)

Bowden kablosunu ayarlama

Eger calisan motorda tekerlek tahriki artic calistirlamiyorsa - veya kapatilamiyorsa ilgili Bowden kablosu tekrar ayarlanmali.

Dikkat!

Bowden kablosunu sadece motor kapaliyken ayarlayin.

1. Bowden kablosundaki ayarlama parcasini ok yonune dondurun (30).
2. Ayari kontrol etmek icin motoru calistirin ve tekerlek tahrikini devreye dokun.
3. Eger tekerlek tahriki hala calismiyorsa cim biçme makinesi bir servis noktasina veya yetkili bir tesise götürulmeli.

Hareket pinyinunu yağlama

Saftin üzerindeki hareket pinyonunu zaman zaman yağlayin

Tekerlek tahrikhin disli kutusu bakim gerektirmez.

Depolama

Dikkat - Patlama tehlikesi!

Cihazi açık alevlerin veya isi kaynaklarınin yaninda depolamayın.

Motorun soğumasini saglayin
Depolama esnasinda yer kazanmak icin ust kirisi aaglya dokru kapatin (31, 32)
Cihazi kurutun ve;cocuklarin ve yetkisiz kisilerin erisemeyeceşi sekilde depoya koyun
- Starter akusunu paslanmayacak sekilde depolayin
Starter akusu zaman zaman sarj edin
Benzin deposunun boşaltilmasi
Buji soketini cikarin

Onarim

Onarim calismalarini sadece servis noktalari vya uzman tesisler gereklestirmeli.

Atiklarin yokedilmesi

Kullanilmaz hale gelen cihazlari, pilleri veya aküleri evdeki öpe atmayin!

Paket malzemesi, cihaz ve aksesuarlar tekrar degerlendirilebilir malzemelerden uretilmişir ve uygun bir sekilde tasfiye edilmelidir.

Arizada yardim

Dikkat!

Bicak ve motor mili hizalanmamali.

Ariza Çüzüm
Motor calismayor • Benzin doldurulması	• Gaz kolunu "Start"a getirin • Choke'u Çalışın • Motor kumanda kolunu üst kırkışoge.Doğru bastırı • Bujileri kontrl edin, gerekirse yanileyın • Hava filtresinin temizlenmesi • Büçer bóçasını serbestmiş)dondürün • Starter aküsunu Şarj edin • Çimleri böşimişbir alanda calışınr
Motor güncü azalıyor • Kesme)yükb,GLigi)düzeltme	• Kesici bóçakları bilemek / deleşirmek • Dişari atma kanalı/n Gövdeyi temizleme • Hava filtresinin temizlenmesi • Çalışma hizını azaltma
Düzgün olmayan kesim • Kesici bóçakları bilemek / deleşirmek	• Kesme)yükb,GLigi)düzeltme
Çim toplama torbası tam anlamıyla dolmuyor	• Kesme)yükb,GLigi)düzeltme • Çimi kurumaya birakin • Kesici bóçakları bilemek / deleşirmek • Cim toplama torbasını ozgarasını temizleme • Dişari atma kanalı/n Gövdeyi temizleme
Tekerlek tahriki calismayor • Bowden kablosunu ayarlama	• V kayınlı arızalin • Müşteri servisi atolyesine gidin • Tekerlek tahrikinde kır, disli kayınlı ve disli kutusunu;cıkarin • Boşa calışan parçaları (Şafın Üzerinde hareket pinyin) yağlayın
Tekerleklç calışirilmigi disliskutusunda dönmüyor	• Tekerlek civatalarısin • Tekerlek gobeşi arızalin • V kayınlı arızalin • Müşteri servisi atolyesine gidin
Cihaz olàşanda bilgikelide sallaniyor	• Biçer bóçasınıkontrol edin

Bu tabloda siralanmamis vya gideremediginiz arizalarda luffen ilgili musteri servisine danisin.

Uzman kontrolü her zaman gereklidir

bir engelin uzerine cikildiktan sonra
motor aniden durduğunda
dişi kutusu arizalarinda
arizali V kayisinda
bicak egildiginde
egilmis motor milinde

EG uygunluk açıklaması

bkz.montaj talimati

Garanti

Cihazda herhangi bir malzeme veya uretici hitasinda veya ariza durumlarinda yasal garanti suresi icinde gereklidehyisimler tarafimizdan yapilacak secime baglilarak onarim veya yedek parca teslimi olarak gereklestirilecektir. Garanti suresi cihazin satin alindiig ilgili ulkenin yasal zorunluluugule bilrilenmistir.

Garanti ancak 山 durumlarda gecerlidir: Garanti hangi durumlarda geçersizdir:

Cihazin amacina uygun olarak kullanilmasinda

Cihazda onarim denemeleri

■ Kullanim kilavuzunun dikkate alinmasi

Cihaz uzerinde teknik degisiklikler

Orjinal yedek parçalarin kullaniminda

Talimatlara uygun olmayan sekilde kullanim (orn. ticari vya belediye amaçı kullanım)

Sunlar garanti disidir:

Normal kullanimdan dolayi ortaya cikmisi boya hasarlan
Yedek parca kartinda XXX XXX (X) cergevesi XxxxX (X) lile isaretlenmis alan asinan parcalar

Icten yanmal motor - Bunlar icin ilgili motor ureticisin in ayri olarak verilen garanti sartlari gecerlidir

Garantinin gerekmesi durumunda lufen bu garanti belgesi ve cihazin faturasi ile saticiniza veya en yakin yetkili musteri servisine danisin. Bu garanti onayi ile urunu satin alanin yasal hasar talepleri saklidir.

Country Company Telephone Fax
A AL-KO Kober Ges.m.b.H. (+43) 3578/ 2 5152 27 (+43) 3578/ 2515 38
AUS AL-KO International PTY. LTD (+61)3 / 9767- 3700 (+61)3 / 9767- 3799
B / L Eurogarden NV (+32)16/ 80 54 27 (+32)16/80 5425
BG	Valerii S&M Group SJ	([phone]	([phone]
CH	AL-KO Kober AG	(+41) 56/4183150	(+41) 56/4183160
CZ	AL-KO Kober Spol.sr.o.	(+420) 382/210381	(+420) 382/212782
D	AL-KO Geräte GmbH	(+49) 8221/203-0	(+49) 8221/203-138
DK	AL-KO Ginge A/S	([phone]	([phone]
EST/LT/LV	AL-KO Kober SIA	([phone]	([phone]
F	AL-KO S.A.S.	(+33) 3/85-763540	(+33) 3/85-763588
GB	Rochford Garden Machinery Ltd.	(+44) 1963/828050	(+44) 1963/828052
H	AL-KO KFT	(+36) 29/537050	(+36) 29/537051
HR	Brun.ko.-prom d.o.o.	([phone]	([phone]
I	AL-KO Kober GmbH / SRL	(+39) 039/932 9311	(+39) 039/932 9390
IN	AGRO-COMMERCIAL	([phone]	([phone]
IQ	Gulistan Com	([phone]
IRL	Cyril Johnston & Co. Ltd.	([phone]	([phone]
LY	ASHOFAN FOR AGRICULT. ACC.	([phone]	([phone]
MA	BADRA Sarl	([phone] ([phone]
MK	Techno Geneks	([phone]	([phone]
N	AL-KO GINGE A/S	([phone]	([phone]
NL	O.DE LEEUW GROENTECHNIEK	(+31)38/444 6160	(+31)38/444 6358
PL	AL-KO Kober z.o.o.	(+48) 61/8161925	(+48) 61/8161980
RO	OMNITECH Technology SRL	([phone]	([phone]
RUS	OOO AL-KO Kober	(+7) 499/168 8718	(+7) 499/96600-00
RUS	AL-KO St. Petersburg GmbH	(+7) 812/4 46 10 75	(+7) 812/4 46 10 75
S AL-KO Ginge Svenska AB ([phone] ([phone]
SK	AL-KO Kober Slovakia Spol.s.r.o. (+421)2/45 99 4112 (+421)2/45 64 8117
SLO	Darko Opara s.p. ([phone] ([phone]
SRB Agromarket d.o.o. ([phone] ([phone]
TR	ZIMAS A.S. ([phone] ([phone]
UA	TOV AL-KO Kober (+380) 44/4923396 (+380) 44/4923397
