Producttype	Printaccessoire voor GYS Connected producten
Gebruik	Ticketafdruk en gegevensoverdracht
Merk	GYS
Model	Smart Printer Module
Voeding	100-240 V~, 50-60 Hz enkelfasig
Alternatieve voeding	Via hostproduct (SMC-kabel) of netstroom (IEC C13-kabel)
Afdruktype	Thermisch op ticket
Papierrol (ref.)	056237
USB-poorten	2 USB-poorten voor toetsenbord (ref. 027725/027770) en barcodelezer (ref. 027718)
Connectiviteit	SMC-verbindingskabel met hostproduct
Verklikkerlampjes	LED voeding (groen) en LED waarschuwing (rood)
Bedrijfstemperatuur	Tot 50 °C max
Onderhoud	Reinigen met een droge doek, geen oplosmiddelen gebruiken
Veiligheid	Ontkoppelen voor onderhoud; niet gebruiken als stroomkabel beschadigd is
Reserveonderdelen	Papierrol (056237), barcodelezer (027718), toetsenborden (027725/027770)
Garantie (Frankrijk)	2 jaar (onderdelen en arbeid)
Normen	Conform CE, UKCA, CMIM
Meegeleverde accessoires	SMC-verbindingskabel, IEC C13 stroomsnoer, borgschroeven
Configuratie barcodelezer	Standaardmodus USB, baud-rate 9600; configureerbaar in AZERTY/QWERTY/QWERTZ

Veelgestelde vragen - Smart Printer Module GYS

Hoe vervang ik de papierrol?

Open de printerdeksel met de hendel (Fig.1-2). Verwijder de oude rol, plaats de nieuwe zodat het papier ongeveer 10 mm uit de deksel steekt, en sluit de deksel.

Wat te doen als het lampje langzaam knippert?

Langzaam knipperen duidt op onvoldoende papier of geen papier. Plaats een nieuwe papierrol (ref. 056237).

Hoe verbind ik de Smart Printer Module met het hostproduct?

Gebruik de meegeleverde SMC-verbindingskabel. Sluit deze aan op de SMC-connector van de SPM en het hostproduct. Draai de 4 borgschroeven met de groevers (sluitringen) vast om de verbinding te garanderen.

Kan de SPM werken zonder op het stroomnet te zijn aangesloten?

Ja, de SPM kan uitsluitend worden gevoed door het hostproduct via de SMC-kabel. Voor betere prestaties (hoge afdruksnelheid en hoge USB-stroom) wordt aanbevolen om het aan te sluiten op een elektrische installatie via de IEC C13-kabel.

Welke accessoires kan ik op de USB-poorten aansluiten?

U kunt een barcodelezer (ref. 027718) en een toetsenbord (ref. 027725 of 027770) aansluiten. Gebruik van niet-GYS accessoires wordt niet gegarandeerd. Sluit geen muis of USB-stick aan.

Hoe configureer ik de barcodelezer in AZERTY?

Scan de AZERTY-barcode in de handleiding (speciale pagina). Voor een aangepaste configuratie (geluidssignaal, volume, enz.) raadpleeg de online handleiding van de barcodelezer (ref. 027718).

Wat te doen als het lampje constant brandt?

Een constant brandend lampje kan duiden op een thermische fout (te hoge omgevingstemperatuur) of een incompatibel USB-apparaat. Ventileer de ruimte en laat afkoelen, of ontkoppel niet-conforme USB-apparaten.

Is de SPM compatibel met een aggregaat?

Ja, op voorwaarde dat de wisselspanning gereguleerd is, de piek lager is dan 400 V en de frequentie tussen 50 en 60 Hz ligt. Controleer deze voorwaarden omdat spanningspieken het apparaat kunnen beschadigen.

Hoe reinig ik de Smart Printer Module?

Koppel het apparaat altijd los voor reiniging. Gebruik een droge doek om de oppervlakken te reinigen. Gebruik nooit oplosmiddelen of agressieve reinigingsmiddelen.

Wat te doen als de afdruk onleesbaar is of niet overeenkomt met de barcode?

Controleer of de barcodelezer correct is geconfigureerd (standaardmodus USB, baud-rate 9600). Scan de reset-barcode indien nodig. Zorg ervoor dat het hostproduct ook correct is geconfigureerd.

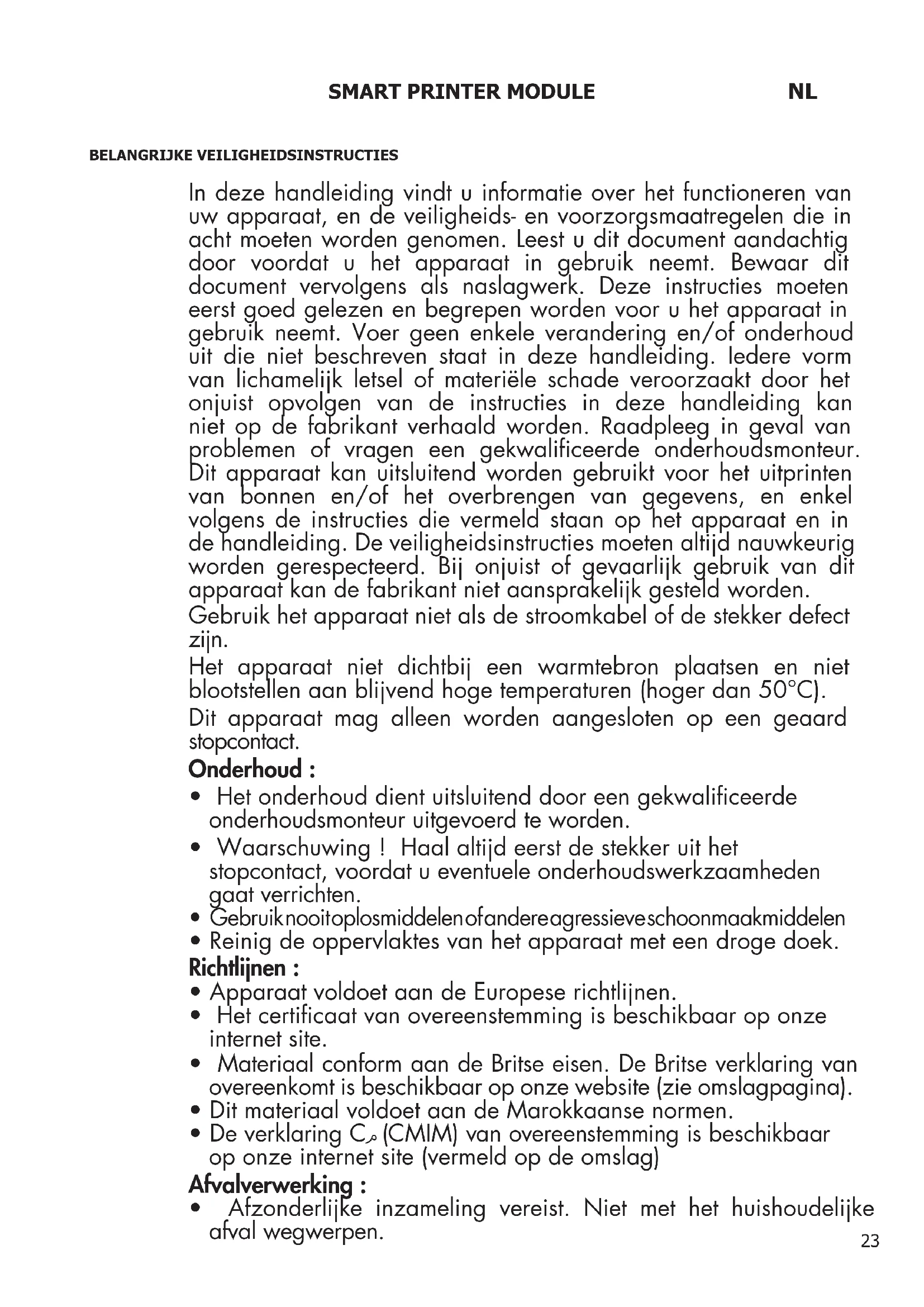

GEBRUIKSAANWIJZING Smart Printer Module GYS

In deze handleiding vindt u informatie over het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht要去en worden genomen. Leest u dit document aandachtig door voordat u het apparaat in gebruik neemt. Bewaar dit document verrolgens als naslagwerk. Deze instructies要去en eerst goed gelezen en begrepen worden voor u het apparaat in gebruik neemt. Voer geen enkele veranderingen en/of onderhouduit die Niet beschreiben staat in deze handleiding. Ledere vom van lichamelijk letsel of materièle schadeveroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan Niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Dit apparaat kan uitsluitend worden gebruikt voor het uitprinten van bonnen en/of het overbrengen van gegevens, en enkel volgens de instructies die vermeld staan op het apparaat en in de handleiding. De veiligheidsinstructies要去en altijd nauwkeurig worden gerespecteerd. Bij onjuist of gevaarlijk gebruik van dit apparaat kan de fabrikant Niet aansprakelijk gesteld worden.

Gebruik het apparaat Niet als de stroomkabel of de stekker defect়ী.

Het apparaat nicht dicht bij een warmtebron plaatsen en nicht bloootstellen aan blijvend hoge temperatures (hoger dan 50^ ).

Dit apparaat mag alleen worden aangesloten op een geaard stopcontact.

Onderhoud :

• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur uitgevoerd te worden.
• Waarschuwing! Haal algijd eerst de stekker uit het stopcontact, voordat u eventuele onderhoudswerkzaamheden.gaat verrichten.
• Gebruiknoonitoplosmiddelen ofandereagressieveschoonmaakmiddelen
• Reinig de oppervaktes van het apparaat met een droge doeK.

Richtlijnen :

• Apparaat voldoet aan de Europese richtlijnen.
• Het certificaat van overeenstemming is beschikbaar op unsere internet site.
• Material conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op once website (zie omslagpagina).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op once internet site (vermeld op de omslag)

Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijk afval wegwerpen.

Om optimale gebruiksomstandigheden te creeren worden aanbevolen om enkel kabels te gebruiken die worden meegeleverd met het apparaat.

BESCHRIJVING VAN HET MATERIALAAL (FIG-1)

Dankzij de Smart Printer Module (SPM) is het mogelijk om rapporten en testen, gemeten door diverse0 GYS apparatuur (laders, lasapparaten enz.)uit te printen. Het apparaat beschikt tevens over 2 USB uitgangen, waarmee een barcode-lezer (art. code 027718) en een toetsbord (art. code 027725 / 027770) kannen worden aangesloten.

1-Dekselpapierrol6-USB-uitgangen
2-Klepje om het papier-reservoir te openen 7-Ingang netspanning
3-Knop uitgang papier 8-Aansluiting SMC
4- LED-lampje voeding 9- Voedingskabel IEC C13
5-Led-waurschuwingslampje 10-Verbindingskabel SMC

11-4 borgschroeven voor SMC-connector

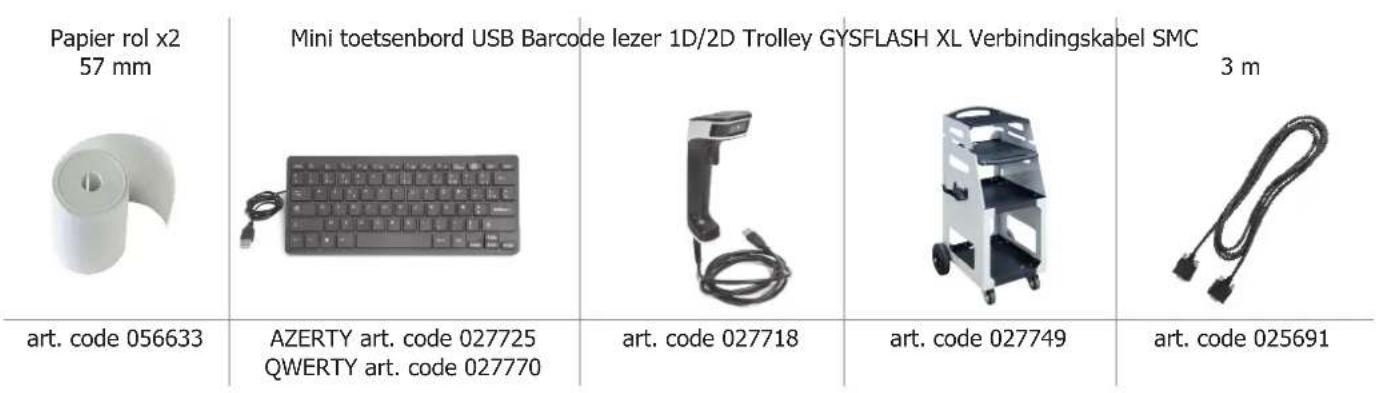

VERBRUKSARTIKELEN EN OPTIONELE ARTIKELEN

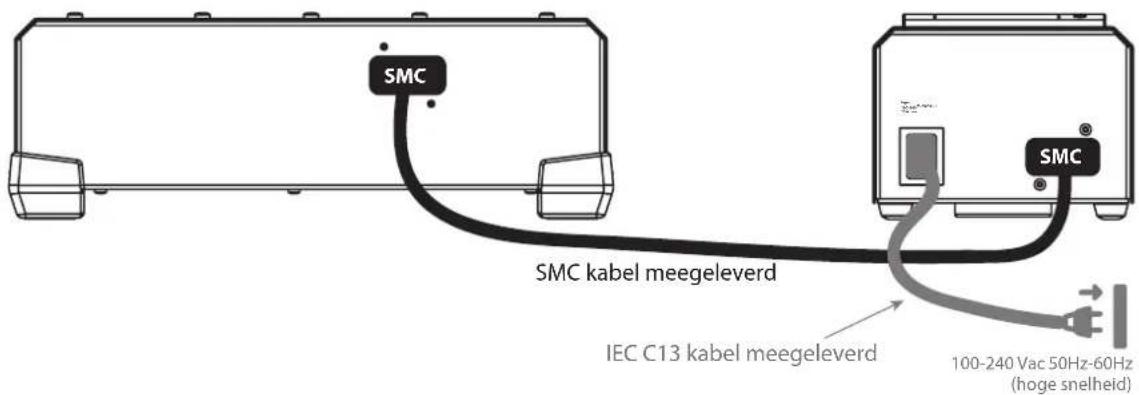

INSTALLEREN EN AANSLUITEN OP HET HOOFD-APPARAAT

• Sluit de SPM aan op het hoofd-apparaat met behulp van de SMC verbindingskabel.
• Voor optimale prestaties (hogere printsnelheid,meer stroom beschikbaar via de USB-uitgang) kunt u de SPM aansluiten op het elektrische stroomnet via de meegeleverde IEC C13 kabel.

Indien nodig kurz u het toetsenbord en de barcode-lezer aansluten op de USB-ingangen. Waarschuwing : wonneur u andere accessoires gebruikt dan de accessoires die worden aanbevolen door GYS, vervalt de garantie. Het gelijktijdig gebruiken van twee barcode-lezers doet eveneens de garantie verrallen.

• Configureer de taal van de barcodelezer (zie hieronder) en het type toetsenbord op het hostproduct (Azerty, Qwerty, Qwertz, enz.).

Om ervoor te zorgen dat de SMC-aansluitkabel op de SPM en het hostproduct worden aangesloten, worden aanbevolen de meegeleverde schroeven en ringen Grower volgens de montage-instructies op de SMC-connectoren te monteren.

VOEDING - OPSTARTEN

• Dit materiaal functioneert met of zonder aansluiting op een elektrische installmentie. Het apparaat moetECHTER wel aangesloten Zijn op een hoofd-apparaat via de SMC-kabel. De printsnelheid wordt verbeterd wonneer het apparaat wordt aangesloten op het elektrisch stroomnet.
• Dit apparaat kan worden aangesloten op een enkelfase 100V - 240V geaarde elektrische installment (50-60Hz).
• Bij het opstarten van de SPM via het hoofd-apparaat, za het lampje enkele momenten snel gaan knipperen (installatie-fase).

AANSLUITEN OP EEN GENERATOR

Deze apparatuur kan functioneren met een generator, mits deze hulpstroom aan de volgende criteria voldoet :

• De spanning moet wisselspanning়n, en afgesteld zoals gespecificeerd en de piekspanning moet lager়n dan 400 V
• De frequently moet liggen tussen de 50 en 60Hz
  Deze voorwaarden要去 absoluut gecontroleerd worden, waar deel generatoren een hogere piekspanning genereren, die het materiaal kan beschaden.

INBREngen VAN PAPIERROLLEN (ART. CODE 056237)

Om de papierrol te verwisselen : open het deksel van de printer met behulp van het klepje (FIG 1 - 2). Plaats een neue rol, en attendant het papier ongeveer 10mm onder het dekseluitsteken.

4	Lampje Brandt nicht	Apparaat uitgeschakeld
4	Lampje Knippert	Voeding uitsluitend geleverd door het hoofd-apparaat
4	Lampje Brandt	Voeding geleverd door een elektrische installment (hogere printsnelheid enmeer stroom beschikkaar)
5	Lampje Knippert snel (gedurende maximaal 5 seconden)	Initialisatie-fase van het apparaat

AFWIJKINGEN, OORZAKEN, EN OPLOSSINGEN

SYMPTOMEN OORZAKEN	OPLOSSINGEN
Lampje®brandt nicht (hoofd-apparaat staat aan)	Verbindingskabel SMC Niet goed aangesloten of beschadigd	Controler de aansluiting en de staat van de SMC verbindingskabel
	Elektronisch probleem op de kaart Neem contact	op met de verkoper
Lampje®knippert langzaam	Hoeveelheid papier onvoldoende of geen papiermeer	Breng een neue papierrol in
Lampje®brandt	Thermische storing, de omgevingstemperatuur is te hoog	Ventileer het vertrek en LAST het apparaat afkoelen
	De apparatuur die per USB is aangesloten is Niet geschikt (muis, USB-stick enz)	Koppel het apparaat diat via de USB was aangesloten af
	Te hoog stroomverbruik op de USB-uitgang	Koppel de apparaten die via de USB waren aangesloten af
	Elektronisch probleem in de printer	Start het hoofd-apparaat opnieuw op
		Neem contact op met de verkoper
Lampje®knippert snel zonder te stoppen (langer dan 5 secon-den)	SPM wordeniet herkend door het hoofd-appa-raat	Controler of de SPM compatibel is met het hoofd-apparaat
		Update de software van het hoofd-appa-raat
	Verbindingskabel SMC Niet goed aangesloten of beschadigd	Controler de aansluiting en de staat van de SMC verbindingskabel
	Elektronisch probleem op de kaart Neem contact	op met de verkoper
De karakters gelezen door de barcode-lezer komen Niet overeen met de inhoud van de barcode.	De barcode-lezer is Niet goed ingesteld	Stel de barcode-lezer correct in (zie hoo-fdstuk hieronder)
		Hoofd-apparaat instellen

HET CONFIGUREREN VAN DE BARCODE-LEZER (ACCESSOIRE ART. CODE 027718)

Om de SPM correct te latent functioneren要去 de barcode-lezer standard geconfigureerd zijn (USB, baud-rate van 9600byte/s). Bij twijfel(Int u deze barcode aflezen om het apparaat opnieuw in te stellen.

Indien u de barcode-lezer persoonlijk wilt instellen (geluidssignaal, volume, kline letters of hoofdletters enz.) kunt u de handeiding van de barcode-lezer online op de GYS site raadplegen (art. code 027718).

Deze barcode lezen om de barcode-lezer in AZERTY in te stellen.

Deze barcode lezen om de barcode-lezer in QWERTY in te stellen.

Deze barcode lezen om de barcode-lezer in QWERTZ in te stellen.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloan).

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (ervuiling, roest, stof).

In geval van storing moet het apparaat terugestuurd worden maar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betalewijs, faktuur ...).
• Een beschrijving van de storing.
