Producttype	Verlichtings- en signalisatieaccessoire voor GYS Connected-producten
Merk	GYS
Model	Smart Light Module
Voeding	Geleverd en beheerd door het gastproduct (lader, lasapparaat, enz.)
Hoofdfuncties	Meerkleurige indicator (uit, geel, cyaan, groen, knipperend rood) en geluidssignaal om de werkingsstatus aan te geven
Aansluiting	SMC-connector met borgschroeven en Grower-ringetjes
Bevestiging	Zwarte klittenbandstroken onder de bevestigingsvoeten
Kabellengte	SMC-verbindingskabel (ref. 025691) – optie 3 m beschikbaar
Onderhoud en reiniging	Reinig de oppervlakken met een droge doek. Gebruik geen oplosmiddelen of agressieve schoonmaakmiddelen. Onderhoud door een gekwalificeerd persoon.
Veiligheid	Alleen voor gebruik binnenshuis. Niet blootstellen aan regen. Vermijd warmtebronnen en temperaturen >50°C. Verstoppingen van openingen vermijden.
Conformiteit	Voldoet aan Europese richtlijnen, Britse vereisten (UKCA) en Marokkaanse normen (CMIM). Verklaringen beschikbaar op de GYS-website.
Garantie	2 jaar (onderdelen en arbeid) vanaf de aankoopdatum. Dekking geldt niet voor normale slijtage, transportschade of verkeerd gebruik.
Reserveonderdelen en repareerbaarheid	SMC-verbindingskabel 3 m (ref. 025691), schroeven en Grower-ringetjes. Bij storing het product retourneren naar de distributeur met aankoopbewijs en een toelichting.
Algemene informatie	Geproduceerd door GYS, 1 rue de la Croix des Landes, CS 54159, 53941 SAINT-BERTHEVIN Cedex, Frankrijk. Handleiding beschikbaar in meerdere talen.

Veelgestelde vragen - Smart Light Module GYS

Hoe sluit ik de Smart Light Module aan op mijn GYS-lader?

Sluit de SMC-verbindingskabel (ref. 025691) aan tussen de SMC-connector van de module en die van het gastproduct. Zorg ervoor dat u de borgschroeven met de meegeleverde Grower-ringetjes goed vastdraait om de verbinding te garanderen.

Wat betekent de gele kleur van de indicator?

De gele kleur geeft aan dat de lader een loodaccu oplaadt (normaal laden).

Wat betekent de cyaan kleur van de indicator?

De cyaan kleur geeft aan dat de lader een lithiumaccu oplaadt.

Wat betekent knipperend rood?

Knipperend rood duidt op een laadfout of een fout op de lader. Het geluidssignaal wordt ook geactiveerd.

Hoe schakel ik het geluidssignaal uit?

Het geluidssignaal van de module is gekoppeld aan dat van de Gysflash CNT. Het uitschakelen van de luidspreker van de lader schakelt ook die van de module uit.

De indicator blijft uit, wat te doen?

Controleer de aansluiting en de staat van de SMC-verbindingskabel. Als het probleem aanhoudt, kan het een elektronisch probleem zijn; neem contact op met de dealer.

Kan ik de Smart Light Module buitenshuis gebruiken?

Nee, het apparaat is uitsluitend bedoeld voor gebruik binnenshuis. Het mag niet worden blootgesteld aan regen.

Welke GYS-producten zijn compatibel met deze module?

De module is ontworpen voor GYS "Connected"-producten, zoals de Gysflash Pro CNT-laders en compatibele lasapparaten. Raadpleeg de handleiding van uw gastproduct.

Hoe reinig ik de Smart Light Module?

Gebruik een droge doek om de oppervlakken te reinigen. Gebruik nooit oplosmiddelen of agressieve schoonmaakmiddelen. Het onderhoud moet worden uitgevoerd door een gekwalificeerd persoon.

Wat is de lengte van de meegeleverde kabel?

De meegeleverde verbindingskabel is het standaardmodel (niet gespecificeerd in de handleiding). Een versie van 3 meter is optioneel verkrijgbaar onder referentie 025691.

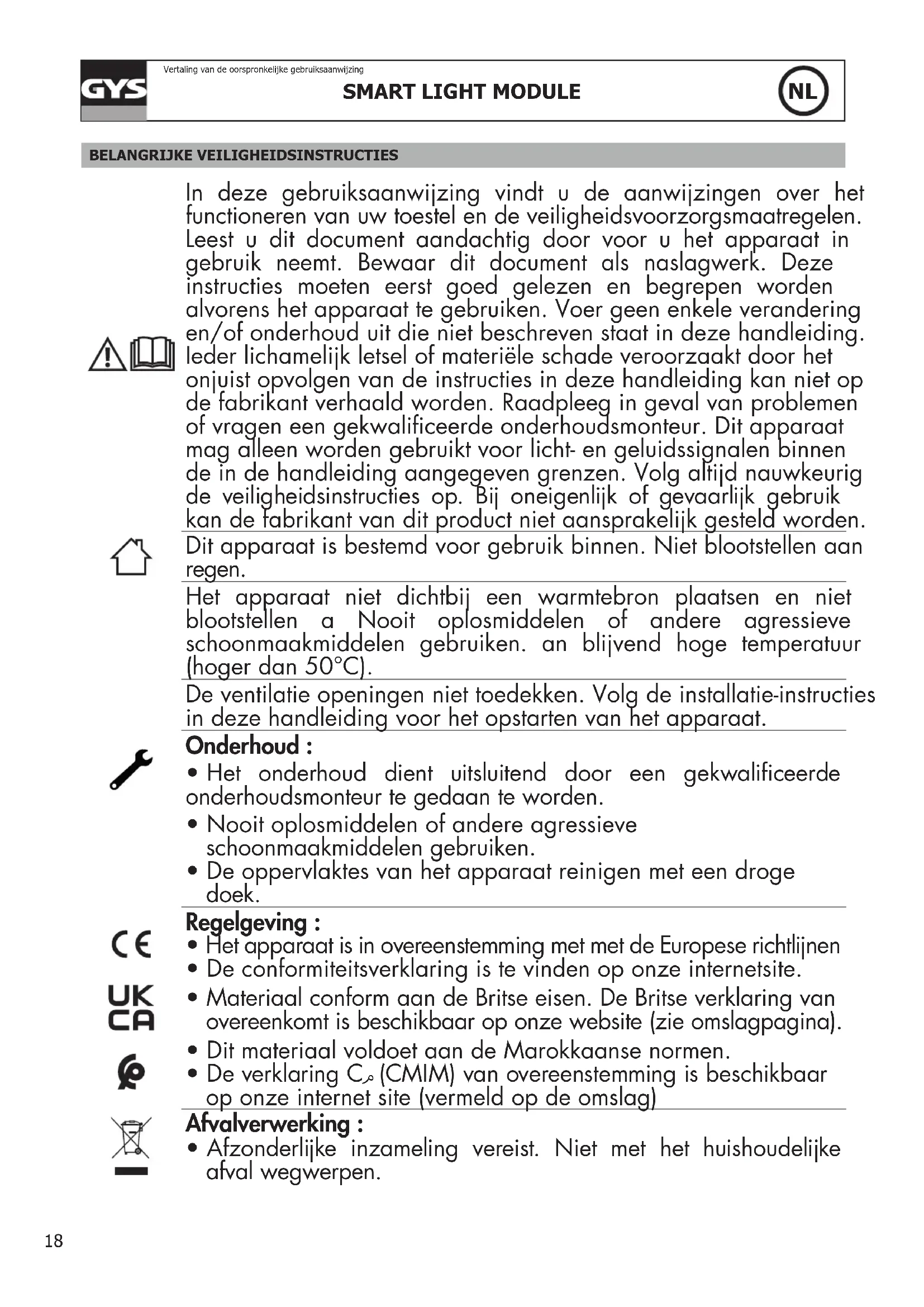

GEBRUIKSAANWIJZING Smart Light Module GYS

In deze gebruiksaanwijzing vindt u de aanwijzingen over het functioneren van uw toestel en de veiligheidsvoorzorgsmaatregelen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Deze instructies moeten eerst goed gelezen en begrepen worden alvorens het apparaat te gebruiken. Voer geen enkele verandering en/of onderhoud uit die niet beschreven staat in deze handleiding. leder lichamelijk letsel of materiële schade veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Dit apparaat mag alleen worden gebruikt voor licht- en geluidssignalen binnen de in de handleiding aangegeven grenzen. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Het apparaat niet dichtbij een warmtebron plaatsen en niet blootstellen a Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken. an blijvend hoge temperatuur (hoger dan 50°C).

De ventilatie openingen niet toedekken. Volg de installatie-instructies in deze handleiding voor het opstarten van het apparaat.

Onderhoud :

• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur te gedaan te worden.
• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.
• De oppervlaktes van het apparaat reinigen met een droge doek.

Regelgeving :

• Het apparaat is in overeenstemming met met de Europese richtlijnen
• De conformiteitsverklaring is te vinden op onze internetsite.
• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag)

Afvalverwerking :

- Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen.

De Smart Light Module is een accessoire waarmee «connected» GYS apparatuur (laders, lasapparatuur enz.) door middel van een licht- en geluidssignaal hun staat aan kunnen geven.

1- Meerkleurig licht
2- SMC aansluiting
3- SMC verbindingskabel
4- Klittenband
5- Borgschroef SMC aansluiting

OPTIONEEL

Sluit de SLM aan op het hoofd-apparaat met behulp van de SMC verbindingskabel (art. code 025691).

SMC SMC-kabel geleverd

De voeding en de besturing van de SLM worden nu gestuurd door het hoofd-apparaat.

HET FUNCTIONEREN MET EEN GYSFLASH PRO CNT

Lampje

Staat van het lampje slm Staat van de lader

Uit Geen laad-activiteit / accu afgekoppeld

Jaune Charge batterie Plomb en cours

Cyaankleurig Bezig met opladen

Groen Opladen beëindigd

Rood knipperlicht Storing bij het laden of een defect in de lader

Geluidssignaal

Naast het lichtsignaal geeft de SLM ook een geluidssignaal, dat zal gaan klinken in geval van storing (rood knipperlicht).

Het geluidssignaal van de SLM is direct gelinkt aan het waarschuwingssignaal van de Gysflash CNT. Het deactiveren van het waarschuwingssignaal van de lader zal het waarschuwingssysteem van de SLM deactiveren en vice versa.

STORINGEN

Symptoom Betekenis Oplossingen
Lampje brandt niet Verbindingskabel	SMC niet goed aangesloten of beschadigd	Controleer de aansluiting en de staat van de SMC verbindingskabel
	Elektronisch probleem op de kaart Neem contact op met uw leverancier
Geluidssignaal functioneert niet Verbindingskabel	SMC niet goed aangesloten of beschadigd	Controleer de aansluiting en de staat van de SMC verbindingskabel
	Elektronisch probleem op de kaart Neem contact op met uw leverancier

MONTAGE VAN DE BORGMOEREN VAN DE SMC AANSLUITING

Om een correcte aansluiting van de SMC verbindingskabel tussen de SLM en het hoofd-apparaat te garanderen wordt aanbevolen om de meegeleverde schroeven en ringetjes van het merk Grower te gebruiken.

Schroeven SMC Sluitringen Grower

BEVESTIGING VAN HET KLITTENBAND

Het zwarte klittenband kan worden bevestigd onder de SLM, zodat deze eenvoudig bevestigd kan worden.

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).
• Een beschrijving van de storing.
