Tipo di prodotto	Accessorio di illuminazione e segnalazione per prodotti GYS Connessi
Marca	GYS
Modello	Smart Light Module
Alimentazione	Fornita e gestita dal prodotto host (caricabatterie, saldatrice, ecc.)
Funzioni principali	Spia multicolore (spenta, gialla, ciano, verde, rossa lampeggiante) e segnalatore acustico per segnalare lo stato di funzionamento
Connettività	Connettore SMC con viti di bloccaggio e rondelle Grower
Fissaggio	Strisce adesive Velcro nere sotto le alette di fissaggio
Lunghezza del cavo	Cavo di collegamento SMC (rif. 025691) – opzione 3 m disponibile
Manutenzione e pulizia	Pulire le superfici con un panno asciutto. Non utilizzare solventi o prodotti aggressivi. Manutenzione da parte di personale qualificato.
Sicurezza	Uso solo all'interno. Non esporre alla pioggia. Evitare fonti di calore e temperature >50°C. Non ostruire le aperture.
Conformità	Conforme alle direttive europee, ai requisiti britannici (UKCA) e alle norme marocchine (CMIM). Dichiarazioni disponibili sul sito GYS.
Garanzia	2 anni (parti e manodopera) dalla data di acquisto. Non copre l'usura normale, i danni da trasporto o gli usi impropri.
Ricambi e riparabilità	Cavo di collegamento SMC 3 m (rif. 025691), viti e rondelle Grower. In caso di guasto, restituire al distributore con prova d'acquisto e nota esplicativa.
Informazioni generali	Prodotto da GYS, 1 rue de la Croix des Landes, CS 54159, 53941 SAINT-BERTHEVIN Cedex, Francia. Manuale disponibile in più lingue.

Domande frequenti - Smart Light Module GYS

Come collegare il Smart Light Module al mio caricabatterie GYS?

Collegare il cavo di collegamento SMC (rif. 025691) tra il connettore SMC del modulo e quello del prodotto host. Assicurarsi di avvitare bene le viti di bloccaggio con le rondelle Grower fornite per garantire il collegamento.

Cosa significa il colore giallo della spia?

Il colore giallo indica che il caricabatterie è in carica di una batteria al piombo (carica normale).

Cosa significa il colore ciano della spia?

Il colore ciano indica che il caricabatterie è in carica di una batteria al litio.

Cosa significa il colore rosso lampeggiante?

Il rosso lampeggiante segnala un difetto di carica o un errore sul caricabatterie. Il segnalatore acustico si attiva anche.

Come disattivare il segnalatore acustico?

Il segnalatore acustico del modulo è collegato a quello del Gysflash CNT. Disattivare il segnalatore del caricabatterie disattiva anche quello del modulo.

La spia rimane spenta, cosa fare?

Verificare il collegamento e lo stato del cavo di collegamento SMC. Se il problema persiste, potrebbe trattarsi di un problema elettronico; contattare il rivenditore.

Posso utilizzare il Smart Light Module all'aperto?

No, l'apparecchio è destinato all'uso solo in interni. Non deve essere esposto alla pioggia.

Quali prodotti GYS sono compatibili con questo modulo?

Il modulo è progettato per i prodotti GYS 'Connessi', come i caricabatterie Gysflash Pro CNT e le saldatrici compatibili. Consultare il manuale del proprio prodotto host.

Come pulire il Smart Light Module?

Utilizzare un panno asciutto per pulire le superfici. Non utilizzare mai solventi o prodotti detergenti aggressivi. La manutenzione deve essere effettuata da personale qualificato.

Qual è la lunghezza del cavo fornito?

Il cavo di collegamento fornito è il modello standard (non specificato nel manuale). Una versione da 3 metri è disponibile come opzione con il riferimento 025691.

MANUALE UTENTE Smart Light Module GYS

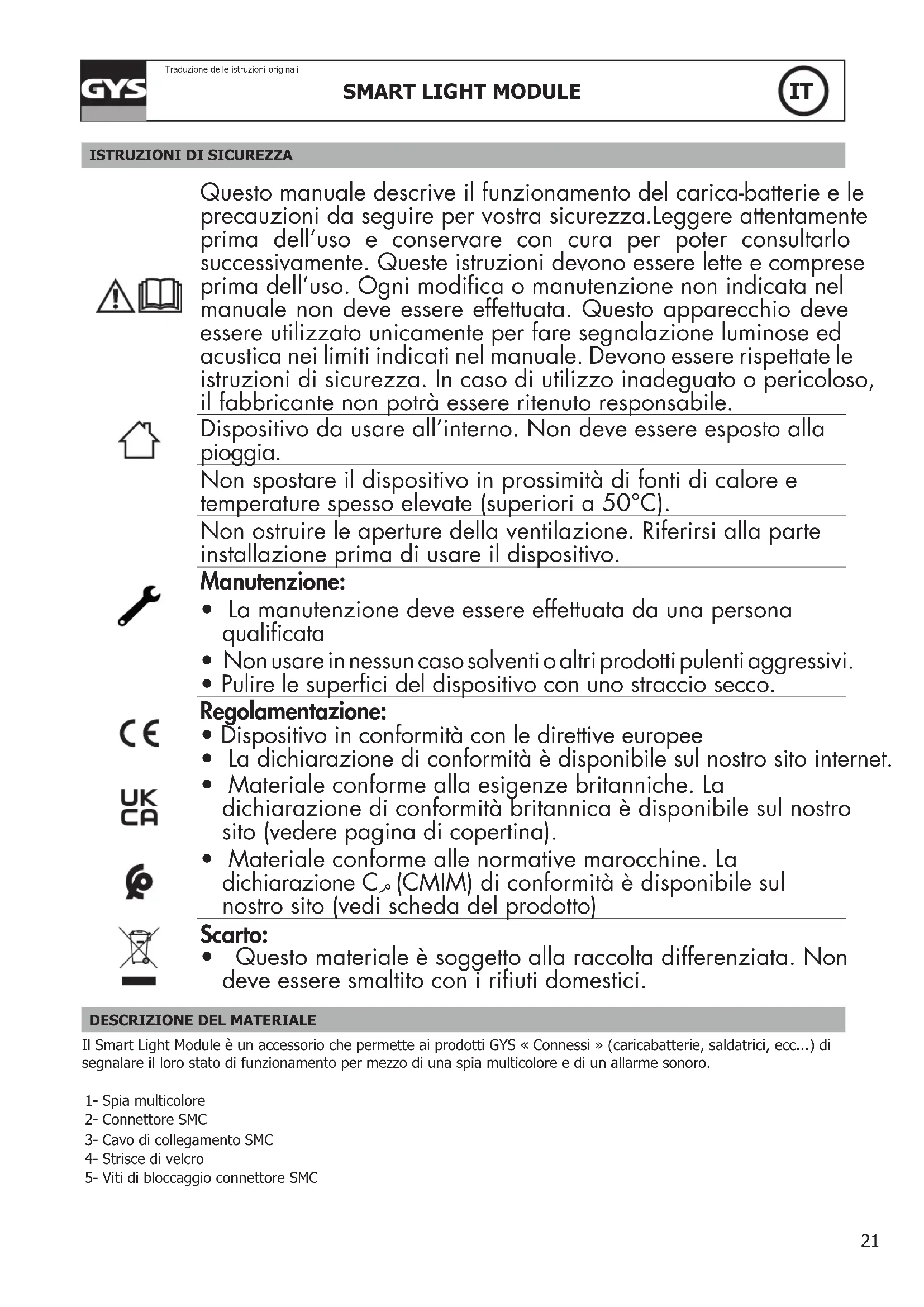

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza. Leggere attentamente prima dell'uso e conservare con cura per poter consultarlo successivamente. Queste istruzioni devono essere lette e comprese prima dell'uso. Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata. Questo apparecchio deve essere utilizzato unicamente per fare segnalazione luminose ed acustica nei limiti indicati nel manuale. Devono essere rispettate le istruzioni di sicurezza. In caso di utilizzo inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Dispositivo da usare all'interno. Non deve essere esposto alla pioggia.

Non spostare il dispositivo in prossimità di fonti di calore e temperature spesso elevate (superiori a 50°C).

Non ostruire le aperture della ventilazione. Riferirsi alla parte installazione prima di usare il dispositivo.

Manutenzione:

• La manutenzione deve essere effettuata da una persona qualificata
  • Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.
• Pulire le superfici del dispositivo con uno straccio secco.

Regolamentazione:

• Dispositivo in conformità con le direttive europee
• La dichiarazione di conformità è disponibile sul nostro sito internet.
• Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).
• Materiale conforme alle normative marocchine. La dichiarazione C _o (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto)

Scarto:

- Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

DESCRIZIONE DEL MATERIALE

Il Smart Light Module è un accessorio che permette ai prodotti GYS « Connessi » (caricabatterie, saldatrici, ecc...) di segnalare il loro stato di funzionamento per mezzo di una spia multicolore e di un allarme sonoro.

1- Spia multicolore
2- Connettore SMC
3- Cavo di collegamento SMC
4- Strisce di velcro
5- Viti di bloccaggio connettore SMC

OPZIONE

Cavo di collegamneto SMC 3 m rif. 025691

INSTALLAZIONE E CONNESSIONE AL PRODOTTO OSPITE

Connettere il SLM al prodotto ospite con il cavo di collegamento SMC (rif. 025691).

SMC SMC

câble SMC fourni

L'alimentazione e il pilotaggio del SLM sono forniti e gestiti dal prodotto ospite.

Stato della spia del SLM Stato del caricabatterie

Spenta Carica non in corso / batteri sconnessa

Giallo Carica batteria Piombo in corso

Ciano Carica batterie Lithium en cours

Verde Carica terminata

Rossa lampeggiante Difetto nella carica o errore sul caricabatterie

Allarme sonoro

Oltre alle spie luminose, il SLM è dotato di un allarme sonoro che si accende in caso di difetto (colore rosso lampeggiante).

L'allarme sonoro del SLM viene collegato direttamente allarme del Gysflash CNT. Una disattivazione dell'allarme del caricabatterie disattiva anche quello del SLM e viceversa.

GESTIONE DEI DIFETTI

Sintomo Significato Rimedi
Spia spenta Cavo di collegamento SMC	mal colle-gato o danneggiato	Controllare la connessione e le condi-zioni del cavo di collegamento SMC
	Problema elettronico sulla scheda Contattare il distributore.
Allarme sonoro non funzionante Cavo di collegamento SMC mal colle-gato o danneggiato		Controllare la connessione e le condi-zioni del cavo di collegamento SMC
		Problema elettronico sulla scheda Contattare il distributore.

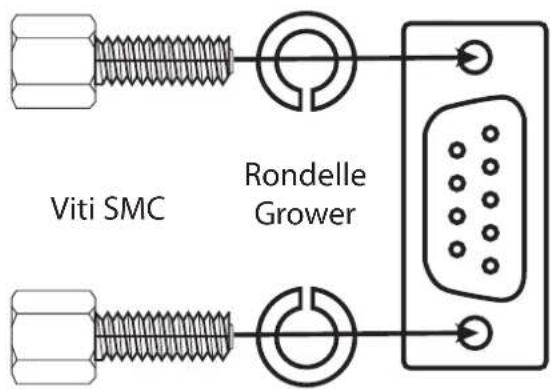

MONTAGGIO DELLE VITI DI BLOCCAGGIO DEL CONNETTORE SMC

Per garantire la connessione del cavo di collegamento SMC tra il SLM e il prodotto ospite, è raccomandato montare le viti e le rondelle Grower fornite sui connettori SMC conformente al montaggio qui sotto :

Viti SMC Rondelle Grower

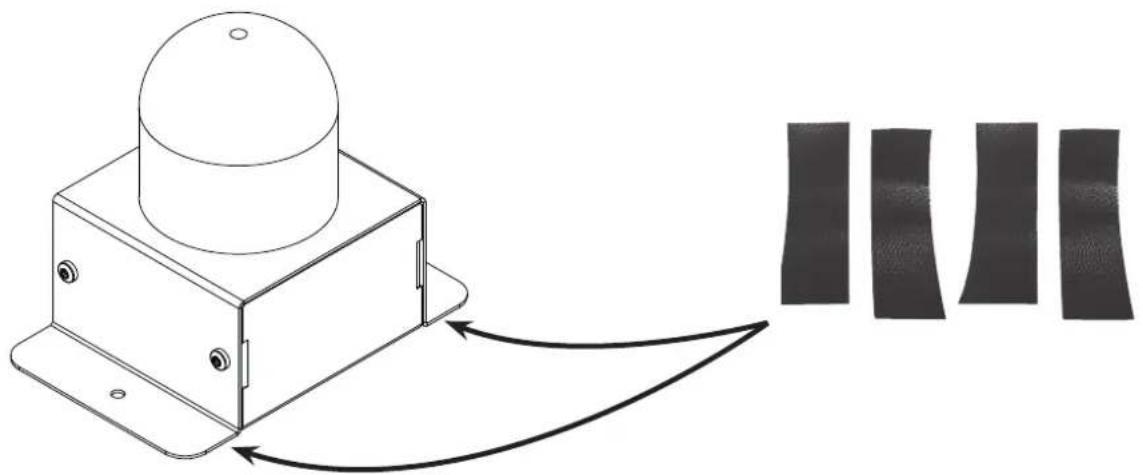

FISSAGGIO DELLE STRISCE DI VELCRO

Le strisce adesive Velcro nero possono essere incollate sulle linguette di fissaggio del SLM per poterlo fissare facilmente.

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
- Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d'acquisto con data (scontrino, fattura...)
