Smart Light Module - Iluminación GYS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Accesorio de iluminación y señalización para productos GYS Conectados
Marca	GYS
Modelo	Smart Light Module
Alimentación	Suministrada y gestionada por el producto anfitrión (cargador, soldadora, etc.)
Funciones principales	Indicador multicolor (apagado, amarillo, cian, verde, rojo intermitente) y avisador sonoro para señalar el estado de funcionamiento
Conectividad	Conector SMC con tornillo de bloqueo y arandelas Grower
Fijación	Cintas adhesivas Velcro negro debajo de las patas de fijación
Longitud del cable	Cable de conexión SMC (ref. 025691) – opción de 3 m disponible
Mantenimiento y limpieza	Limpiar las superficies con un paño seco. No utilizar disolventes ni productos agresivos. Mantenimiento por personal cualificado.
Seguridad	Uso solo en interiores. No exponer a la lluvia. Evitar fuentes de calor y temperaturas >50°C. No obstruir las aberturas.
Conformidad	Conforme a las directivas europeas, requisitos británicos (UKCA) y normas marroquíes (CMIM). Declaraciones disponibles en el sitio web de GYS.
Garantía	2 años (piezas y mano de obra) a partir de la fecha de compra. No cubre el desgaste normal, daños de transporte o mal uso.
Piezas de repuesto y reparabilidad	Cable de conexión SMC 3 m (ref. 025691), tornillos y arandelas Grower. En caso de avería, devolver al distribuidor con comprobante de compra y nota explicativa.
Información general	Fabricado por GYS, 1 rue de la Croix des Landes, CS 54159, 53941 SAINT-BERTHEVIN Cedex, Francia. Manual disponible en varios idiomas.

Preguntas frecuentes - Smart Light Module GYS

¿Cómo conectar el Smart Light Module a mi cargador GYS?

Conecte el cable de conexión SMC (ref. 025691) entre el conector SMC del módulo y el del producto anfitrión. Asegúrese de apretar bien los tornillos de bloqueo con las arandelas Grower suministradas para garantizar la conexión.

¿Qué significa el color amarillo del indicador?

El color amarillo indica que el cargador está cargando una batería de plomo (carga normal).

¿Qué significa el color cian del indicador?

El color cian indica que el cargador está cargando una batería de litio.

¿Qué significa el color rojo intermitente?

El rojo intermitente señala un defecto de carga o un error en el cargador. El avisador sonoro también se activa.

¿Cómo desactivar el avisador sonoro?

El avisador sonoro del módulo está vinculado al del Gysflash CNT. Desactivar el avisador del cargador también desactiva el del módulo.

El indicador permanece apagado, ¿qué hacer?

Verifique la conexión y el estado del cable de conexión SMC. Si el problema persiste, puede tratarse de un problema electrónico; contacte al vendedor.

¿Puedo usar el Smart Light Module en exteriores?

No, el dispositivo está destinado solo para uso en interiores. No debe exponerse a la lluvia.

¿Qué productos GYS son compatibles con este módulo?

El módulo está diseñado para productos GYS «Conectados», como los cargadores Gysflash Pro CNT y las soldadoras compatibles. Consulte el manual de su producto anfitrión.

¿Cómo limpiar el Smart Light Module?

Use un paño seco para limpiar las superficies. No use nunca disolventes ni productos de limpieza agresivos. El mantenimiento debe ser realizado por personal cualificado.

¿Cuál es la longitud del cable suministrado?

El cable de conexión suministrado es el modelo estándar (no especificado en el manual). Una versión de 3 metros está disponible como opción con la referencia 025691.

MANUAL DE USUARIO Smart Light Module GYS

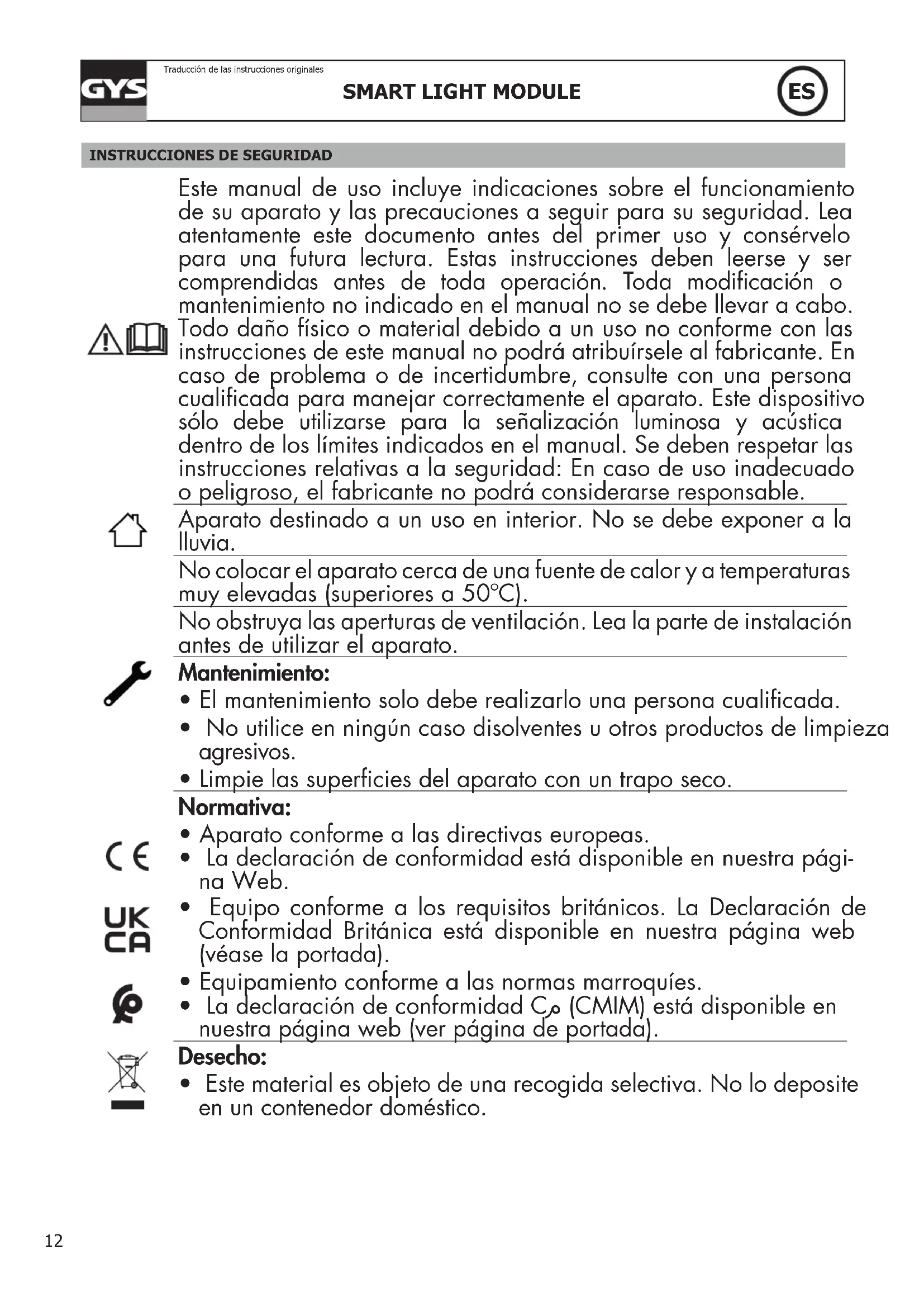

INSTRUCCIONES DE SEGURIDAD

Este manual de uso incluye indicaciones sobre el funcionamiento de su aparato y las precauciones a seguir para su seguridad. Lea atentamente este documento antes del primer uso y consérvelo para una futura lectura. Estas instrucciones deben leerse y ser comprendidas antes de toda operación. Toda modificación o mantenimiento no indicado en el manual no se debe llevar a cabo. Todo daño físico o material debido a un uso no conforme con las instrucciones de este manual no podrá atribuírsele al fabricante. En caso de problema o de incertidumbre, consulte con una persona cualificada para manejar correctamente el aparato. Este dispositivo sólo debe utilizarse para la señalización luminosa y acústica dentro de los límites indicados en el manual. Se deben respetar las instrucciones relativas a la seguridad: En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable.

Aparato destinado a un uso en interior. No se debe exponer a la lluvia.

No colocar el aparato cerca de una fuente de calor y a temperaturas muy elevadas (superiores a 50°C).

No obstruya las aperturas de ventilación. Lea la parte de instalación antes de utilizar el aparato.

Mantenimiento:

• El mantenimiento solo debe realizarlo una persona cualificada.
• No utilice en ningún caso disolventes u otros productos de limpieza agresivos.
• Limpie las superficies del aparato con un trapo seco.

Normativa:

• Aparato conforme a las directivas europeas.
• La declaración de conformidad está disponible en nuestra página Web.
• Equipo conforme a los requisitos británicos. La Declaración de Conformidad Británica está disponible en nuestra página web (véase la portada).
• Equipamiento conforme a las normas marroquíes.
• La declaración de conformidad C _o (CMIM) está disponible en nuestra página web (ver página de portada).

Desecho:

- Este material es objeto de una recogida selectiva. No lo deposite en un contenedor doméstico.

DESCRIPCIÓN DEL MATERIAL

El Smart Light Module es un accesorio permitiendo a los productos GYS «conectados» (Cargadores, Maquinas de soldaduras, etc.) de señalar su estado de funcionamiento tras un indicador luminoso multicolor y de una alarma sonora.

1- Indicador multicolor
2- Conector SMC
3- Cable de unión SMC
4- Cinta de velcro
5- Tornillo de bloqueo del conector SMC

OPCIÓN

INSTALACIÓN Y CONEXIÓN AL PRODUCTO

Conectar el SLM al producto con el cable de unión SMC (ref. 025691).

SMC SMC

Cable SMC suministrado

La alimentación y la gestión del SLM son suministradas y gestionadas desde el producto de base.

FUNCIONAMIENTO CON UN GYSFLASH PRO CNT

Indicador luminoso

Estado del indicador del SLM Estado del cargador
Apagado No hay carga en curso / batería desconectada
Amarillo Carga de la batería Plomo en progreso
Cyan En proceso de carga
Verde Carga terminada
Rojo intermitente Defecto de carga o error sobre el cargador

Alarma sonora

Con el indicador luminoso, el SLM dispone de una alarma sonora que se enciende en caso de fallo (color rojo intermitente).

La alarma sonora del SLM esta directamente conectada a la alarma del Gysflash CNT. Una desactivación de la alarma del cargador desactiva por consecuencia la del SLM y al revés.

GESTIÓN DE LOS FALLOS

Síntoma Significado Soluciones
Indicador apagado. Cable de unión SM	C mal conectado o dañado	Verificar la conexión y el estado del cable de unión SMC
	Problema electrónico en la tarjeta Contacte su distribuidor.
Alarma sonora no funcional Cable de unión SMC mal conectado o dañado		Verificar la conexión y el estado del cable de unión SMC
		Problema electrónico en la tarjeta Contacte su distribuidor.

MONTAJE DE LOS TORNILLOS DE BLOQUEO DEL CONECTOR SMC

Para garantizar la conexión del cable de unión SMC entre el SLM y el producto, se recomienda montar los tornillos y las arandelas Grower suministradas sobre los conectores SMC conforme con el montaje siguiente :

Rornillos SMC Arandelas Grower

FIJACIÓN DE LAS CINTAS DE VELCRO

Las cintas adhesivas Velcro negras pueden estar pegadas por debajo de los patines de fijación del SLM para poder fijarlo fácilmente.

La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra)

La garantía no cubre:

• Todas las otras averías resultando del transporte
• El desgaste normal de las piezas (cables, pinzas...)
• Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)
• Los fallos relacionados con el entorno (polución, oxidación, polvo...)

En caso de fallo, regresen la maquina a su distribuidor, adjuntando:

• Un justificativo de compra con fecha (recibo, factura...)
• Una nota explicativa del fallo

INSTRUCTIONS DE SÉCURITÉ

- una nota esplicativa del guasto.

PIÈCES DE RECHANGE / SPARE PARTS / ERSATZTEILE / PIEZAS DE RECAMBIO / ЗАПЧАСТИ / ONDERDELEN / PEZZI DI RICAMBIO
