Produkttyp	Beleuchtungs- und Signalisierungszubehör für GYS Connect Produkte
Marke	GYS
Modell	Smart Light Module
Stromversorgung	Wird vom Host-Produkt bereitgestellt und verwaltet (Ladegerät, Schweißgerät usw.)
Hauptfunktionen	Mehrfarbige Leuchtanzeige (aus, gelb, cyan, grün, rot blinkend) und akustischer Signalgeber zur Anzeige des Betriebszustands
Anschluss	SMC-Stecker mit Verriegelungsschrauben und Grower-Scheiben
Befestigung	Schwarze Klettbänder unter den Befestigungsfüßen
Kabellänge	SMC-Verbindungskabel (Ref. 025691) – optional 3 m erhältlich
Pflege und Reinigung	Oberflächen mit einem trockenen Tuch reinigen. Keine Lösungsmittel oder aggressiven Reinigungsmittel verwenden. Wartung durch qualifiziertes Personal.
Sicherheit	Nur für den Innenbereich. Nicht Regen aussetzen. Wärmequellen und Temperaturen >50°C vermeiden. Öffnungen nicht blockieren.
Konformität	Entspricht den europäischen Richtlinien, britischen Anforderungen (UKCA) und marokkanischen Normen (CMIM). Erklärungen auf der GYS-Website verfügbar.
Garantie	2 Jahre (Teile und Arbeit) ab Kaufdatum. Deckt keine normale Abnutzung, Transportschäden oder unsachgemäßen Gebrauch ab.
Ersatzteile und Reparierbarkeit	SMC-Verbindungskabel 3 m (Ref. 025691), Schrauben und Grower-Scheiben. Im Fehlerfall mit Kaufbeleg und Erläuterung an den Händler zurückgeben.
Allgemeine Informationen	Hergestellt von GYS, 1 rue de la Croix des Landes, CS 54159, 53941 SAINT-BERTHEVIN Cedex, Frankreich. Anleitung in mehreren Sprachen verfügbar.

Häufig gestellte Fragen - Smart Light Module GYS

Wie schließe ich das Smart Light Module an mein GYS-Ladegerät an?

Verbinden Sie das SMC-Verbindungskabel (Ref. 025691) zwischen dem SMC-Stecker des Moduls und dem des Host-Produkts. Stellen Sie sicher, dass die Verriegelungsschrauben mit den mitgelieferten Grower-Scheiben fest angezogen sind, um die Verbindung zu gewährleisten.

Was bedeutet die gelbe Farbe der Anzeige?

Die gelbe Farbe zeigt an, dass das Ladegerät einen Blei-Akku lädt (Normalladung).

Was bedeutet die cyanfarbene Anzeige?

Die cyanfarbene Anzeige zeigt an, dass das Ladegerät einen Lithium-Akku lädt.

Was bedeutet die blinkende rote Anzeige?

Das blinkende Rot signalisiert einen Ladefehler oder einen Fehler am Ladegerät. Der akustische Alarm ertönt ebenfalls.

Wie deaktiviere ich den akustischen Alarm?

Der akustische Alarm des Moduls ist mit dem des Gysflash CNT verbunden. Das Deaktivieren des Alarms am Ladegerät deaktiviert auch den des Moduls.

Die Anzeige bleibt aus, was tun?

Überprüfen Sie die Verbindung und den Zustand des SMC-Verbindungskabels. Wenn das Problem weiterhin besteht, könnte es sich um ein elektronisches Problem handeln; wenden Sie sich an den Händler.

Kann ich das Smart Light Module im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich bestimmt. Es darf nicht Regen ausgesetzt werden.

Welche GYS-Produkte sind mit diesem Modul kompatibel?

Das Modul ist für GYS "Connect"-Produkte wie die Ladegeräte Gysflash Pro CNT und kompatible Schweißgeräte ausgelegt. Konsultieren Sie die Anleitung Ihres Host-Produkts.

Wie reinige ich das Smart Light Module?

Verwenden Sie ein trockenes Tuch, um die Oberflächen zu reinigen. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel. Die Wartung sollte von qualifiziertem Personal durchgeführt werden.

Wie lang ist das mitgelieferte Kabel?

Das mitgelieferte Verbindungskabel ist das Standardmodell (in der Anleitung nicht näher bezeichnet). Eine 3-Meter-Version ist optional unter der Referenz 025691 erhältlich.

BEDIENUNGSANLEITUNG Smart Light Module GYS

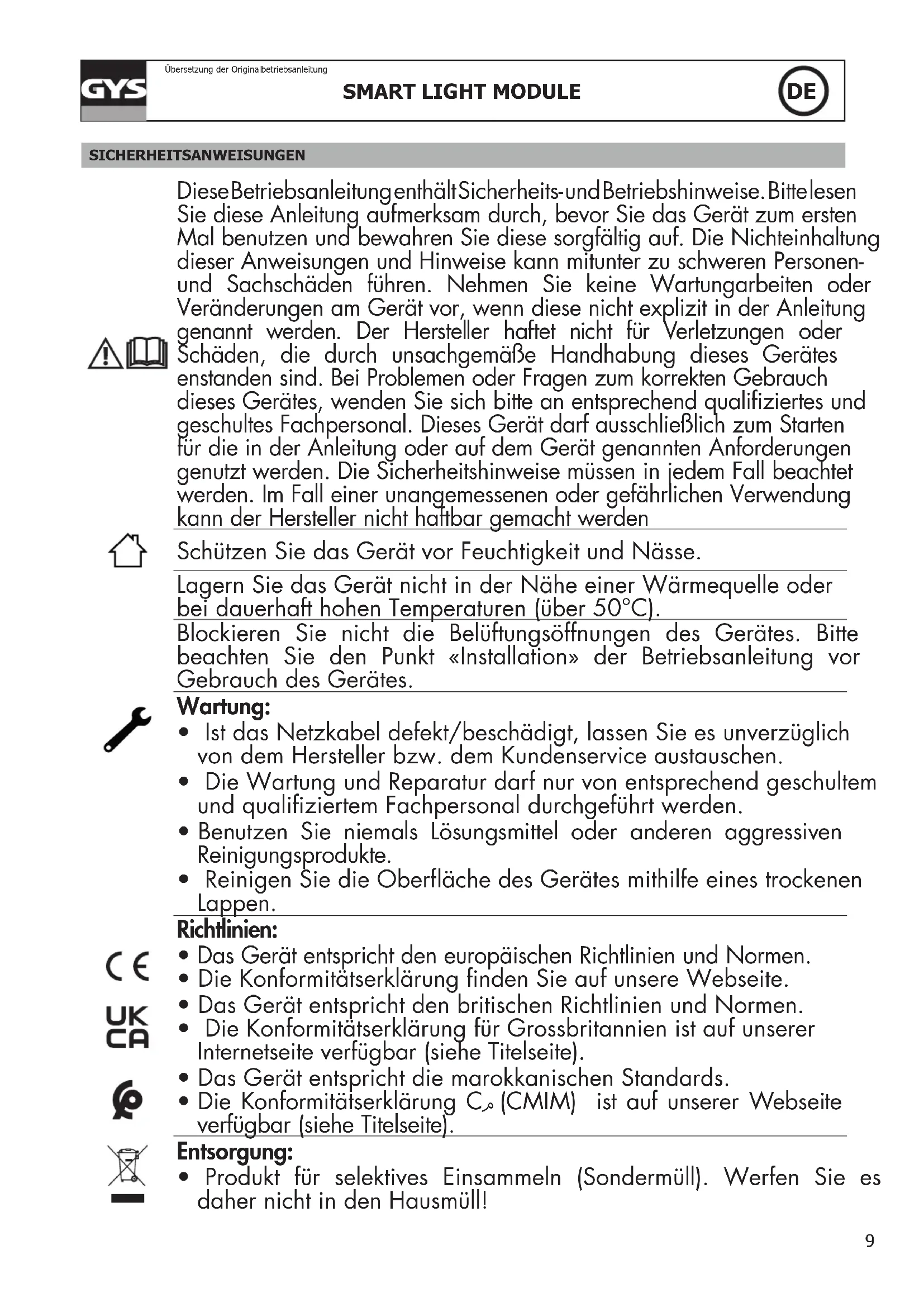

SICHERHEITSANWEISUNGEN

Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf. Die Nichteinhaltung dieser Anweisungen und Hinweise kann mitunter zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, wenn diese nicht explizit in der Anleitung genannt werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich bitte an entsprechend qualifiziertes und geschultes Fachpersonal. Dieses Gerät darf ausschließlich zum Starten für die in der Anleitung oder auf dem Gerät genannten Anforderungen genutzt werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden

Schützen Sie das Gerät vor Feuchtigkeit und Nässe.

Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50°C).

Blockieren Sie nicht die Belüftungsöffnungen des Gerätes. Bitte beachten Sie den Punkt «Installation» der Betriebsanleitung vor Gebrauch des Gerätes.

Wartung:

• Ist das Netzkabel defekt/beschädigt, lassen Sie es unverzüglich von dem Hersteller bzw. dem Kundenservice austauschen.
  • Die Wartung und Reparatur darf nur von entsprechend geschultem und qualifiziertem Fachpersonal durchgeführt werden.
• Benutzen Sie niemals Lösungsmittel oder anderen aggressiven Reinigungsprodukte.
• Reinigen Sie die Oberfläche des Gerätes mithilfe eines trockenen Lappen.

Richtlinien:

C €

UK CA

- Das Gerät entspricht den europäischen Richtlinien und Normen.

• Die Konformitätserklärung finden Sie auf unsere Webseite.

- Das Gerät entspricht den britischen Richtlinien und Normen.

- Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).

- Das Gerät entspricht die marokkanischen Standards.

- Die Konformitätserklärung C_ (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite).

Entsorgung:

- Produkt für selektives Einsammeln (Sondermüll). Werfen Sie es daher nicht in den Hausmüll!

BESCHREIBUNG

Das Smart Light Module ist ein Zubehör, welches den GYS-Produkten der «Connecté»-Serie (Ladegeräte, Schweissgeräte usw.) die Anzeige ihres Funktionszustandes mittels einer mehrfarbigen Kontrollleuchte und eines Warntons ermöglicht.

1- Mehrfarbige Kontrollleuchte
2- SMC-Anschluss
3- SMC-Verbindungskabel
4- Klettband
5- Befestigungsschrauben für den SMC-Anschluss

OPTION

SMC-Verbindungskabel SMC 3 m Art.-Nr. 025691

EINSTELLUNG UND VERBINDUNG ZUM GERÄT

Verbinden Sie das SLM mit dem Produkt über das SMC-Verbindungskabel (Art.-Nr. 025691).

SMC SMC

SMC-Kabel mitgeliefert

Die Energieversorgung und die Steuerung des SLM werden vom angeschlossenen Gerät übernommen.

FUNKTIONSWEISE MIT EINEM GYSFLASH PRO CNT

Kontrollleuchte

SLM-Kontrollleuchte Zustand des Ladegeräts
erloschen Kein Ladevorgang / Batterie nicht angeschlossen
Gelb Batterieladung Blei in Arbeit
cyan Ladevorgang
grün Ladevorgang beendet
rot blinkend Ladefehler oder Fehler am Ladegerät

Warnton

Zusätzlich zur Kontrollleuchte (rot blinkend) verfügt das SLM über einen Warnton, der bei Auftreten eines Fehlers ertönt.

Der Warnton am SLM ist direkt mit der Warnfunktion am Gysflash CNT verbunden. Eine Dektivierung der Warnfunktion am Ladegerät deaktiviert auch jene des SLM und umgekehrt.

FEHLERBEHANDLUNG

Symptom Bedeutung Lösung
Kontrollleuchte erloschen SMC-	Anschlusskabel nicht richtig angeschlossen oder beschädigt.	Überprüfen Sie den Anschluss und den Zustand des SMC-Verbindungskabels.
	Elektronisches Problem auf der Platine	Händler kontaktieren
Warnton funktioniert nicht SMC-	Anschlusskabel nicht richtig angeschlossen oder beschädigt.	Überprüfen Sie den Anschluss und den Zustand des SMC-Verbindungskabels.
	Elektronisches Problem auf der Platine	Händler kontaktieren

MONTAGE DER BEFESTIGUNGSSCHRAUBEN FÜR DEN SMC-ANSCHLUSS

Um die Verbindung des SMC-Verbindungskabels zwischen dem SLM und dem anzuschliessenden Gerät zu gewährleisten, werden die Verwendung der Befestigungsschrauben und der geschlitzten Unterlegescheiben vom Typ Grower auf den SMC-Anschlüssen gemäss dieser Zeichnung empfohlen :

Unterlegscheiben Schrauben SMCGrower

BEFESTIGUNG DES KLETT-KLEBEBANDES

Die schwarzen Klett-Klebebänder (alternativ: Klettband) können unter die Befestigungsplatten des SLM geklebt werden, um dieses zu befestigen.

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beauftragten erfolgen eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz von Ersatz-teilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert.

Ausschluss:

Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen Gebrauch, Sturz oder harte Stöße sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind. Keine Garantie wird für Verschleißteile (z. B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebrauchsspuren übernommen.

Das betreffende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor erfolgten Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung trägt der Hersteller ausschließlich die Kosten für den Rückversand an den Fachhändler.
