Smart Light Module - Освещение GYS - Бесплатное руководство пользователя

Тип продукта	Осветительный и сигнальный аксессуар для продуктов GYS Connectés
Бренд	GYS
Модель	Smart Light Module
Питание	Поставляется и управляется хост-продуктом (зарядное устройство, сварочный аппарат и т.д.)
Основные функции	Многоцветный индикатор (выкл., желтый, голубой, зеленый, мигающий красный) и звуковой сигнал для индикации рабочего состояния
Разъем	Разъем SMC с запирающими винтами и шайбами Grower
Крепление	Черные липучки Velcro под крепежными лапками
Длина кабеля	Соединительный кабель SMC (арт. 025691) – опционально доступен 3 м
Уход и очистка	Протирать поверхности сухой тканью. Не использовать растворители и агрессивные средства. Обслуживание квалифицированным персоналом.
Безопасность	Только для внутреннего использования. Не подвергать воздействию дождя. Избегать источников тепла и температуры >50°C. Не закрывать вентиляционные отверстия.
Соответствие	Соответствует европейским директивам, британским требованиям (UKCA) и марокканским стандартам (CMIM). Декларации доступны на сайте GYS.
Гарантия	2 года (запчасти и работа) с даты покупки. Не распространяется на нормальный износ, транспортные повреждения или неправильное использование.
Запасные части и ремонтопригодность	Соединительный кабель SMC 3 м (арт. 025691), винты и шайбы Grower. В случае неисправности вернуть дистрибьютору с подтверждением покупки и пояснительной запиской.
Общая информация	Произведено GYS, 1 rue de la Croix des Landes, CS 54159, 53941 SAINT-BERTHEVIN Cedex, France. Инструкция доступна на нескольких языках.

Часто задаваемые вопросы - Smart Light Module GYS

Как подключить Smart Light Module к моему зарядному устройству GYS?

Подключите соединительный кабель SMC (арт. 025691) между разъемом SMC модуля и разъемом хост-продукта. Убедитесь, что запирающие винты с шайбами Grower затянуты для обеспечения соединения.

Что означает желтый цвет индикатора?

Желтый цвет указывает на то, что зарядное устройство заряжает свинцовую батарею (нормальная зарядка).

Что означает голубой цвет индикатора?

Голубой цвет указывает на то, что зарядное устройство заряжает литиевую батарею.

Что означает мигающий красный цвет?

Мигающий красный сигнализирует о неисправности зарядки или ошибке зарядного устройства. Также включается звуковой сигнал.

Как отключить звуковой сигнал?

Звуковой сигнал модуля связан с сигналом Gysflash CNT. Отключение звука на зарядном устройстве также отключает его на модуле.

Индикатор не горит, что делать?

Проверьте соединение и состояние соединительного кабеля SMC. Если проблема сохраняется, возможно, это электронная неисправность; обратитесь к продавцу.

Можно ли использовать Smart Light Module на улице?

Нет, устройство предназначено только для использования внутри помещений. Его нельзя подвергать воздействию дождя.

Какие продукты GYS совместимы с этим модулем?

Модуль предназначен для продуктов GYS « Connectés», таких как зарядные устройства Gysflash Pro CNT и совместимые сварочные аппараты. Обратитесь к инструкции вашего хост-продукта.

Как очистить Smart Light Module?

Используйте сухую ткань для очистки поверхностей. Никогда не используйте растворители или агрессивные чистящие средства. Обслуживание должно выполняться квалифицированным персоналом.

Какова длина прилагаемого кабеля?

Прилагаемый соединительный кабель является стандартной моделью (не указан в инструкции). Версия на 3 метра доступна опционально под артикулом 025691.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Smart Light Module GYS

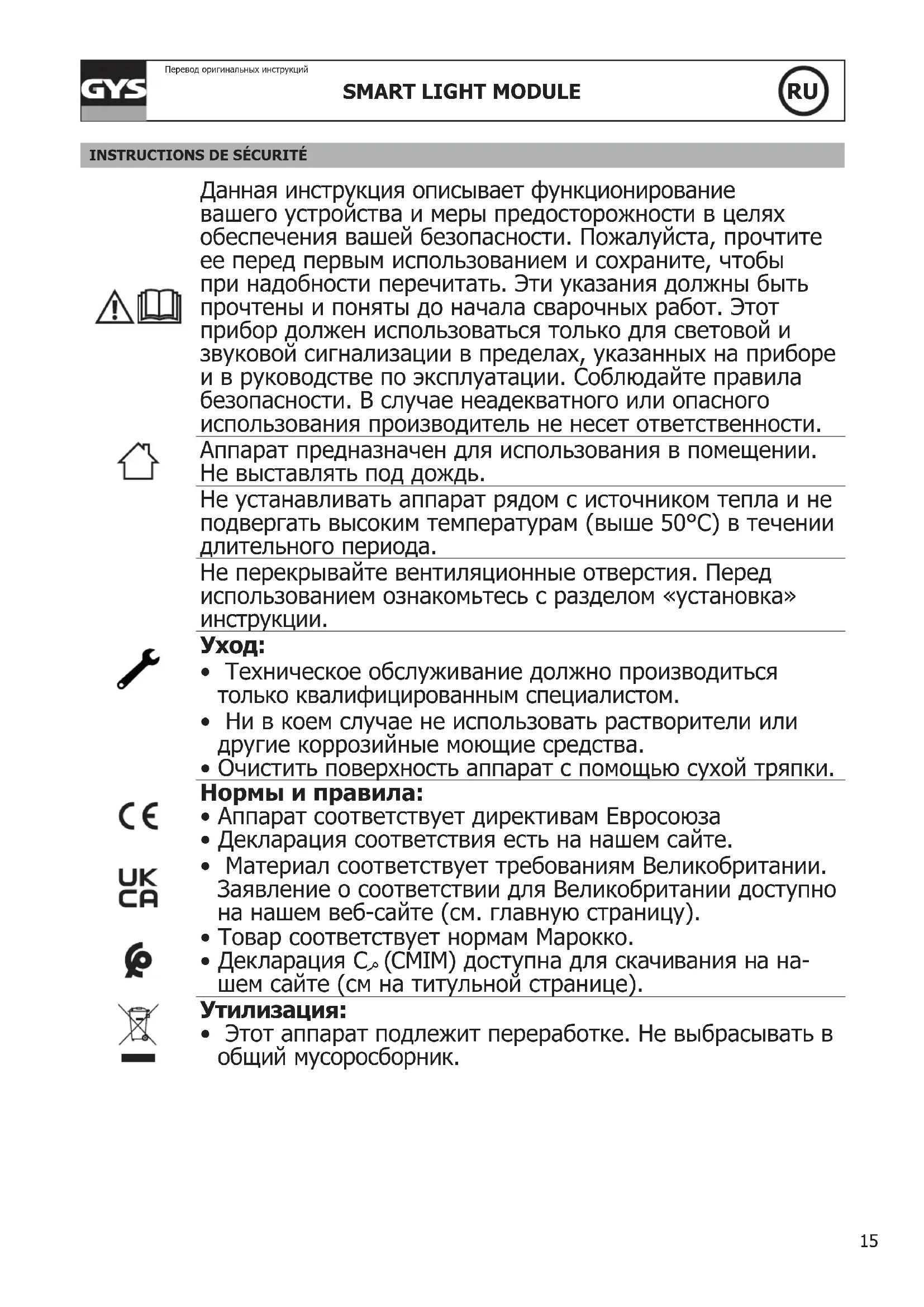

Данная инструкция описывает функционирование вашего устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Эти указания должны быть прочтены и поняты до начала сварочных работ. Этот прибор должен использоваться только для световой и звуковой сигнализации в пределах, указанных на приборе и в руководстве по эксплуатации. Соблюдайте правила безопасности. В случае неадекватного или опасного использования производитель не несет ответственности.

Аппарат предназначен для использования в помещении. Не выставлять под дождь.

Не устанавливать аппарат рядом с источником тепла и не подвергать высоким температурам (выше 50°C) в течении длительного периода.

Не перекрывайте вентиляционные отверстия. Перед использованием ознакомьтесь с разделом «установка» инструкции.

Уход:

• Техническое обслуживание должно производиться только квалифицированным специалистом.
• Ни в коем случае не использовать растворители или другие коррозийные моющие средства.
• Очистить поверхность аппарат с помощью сухой тряпки.

Нормы и правила:

• Аппарат соответствует директивам Евросоюза
• Декларация соответствия есть на нашем сайте.
- Материал соответствует требованиям Великобритании. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).
• Товар соответствует нормам Марокко.
- Декларация С _o (CMIM) доступна для скачивания на нашем сайте (см на титульной странице).

Утилизация:

- Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.

ОПИСАНИЕ ОБОРУДОВАНИЯ (ФИГ I)

Smart Light Module- это аксессуар, позволяющий продукции GYS (зарядные устройства, сварочные аппараты и т. п.) Отображать свое рабочее состояние с помощью многоцветного индикатора и звукового предупреждения.

1- Разноцветный индикатор
2- SMC разъем
3- SMC соединительный кабель
4- Ремешок на липучке
5- SMC соединительный винт

опция

SMC соединительный кабель 3 м арт. 025691

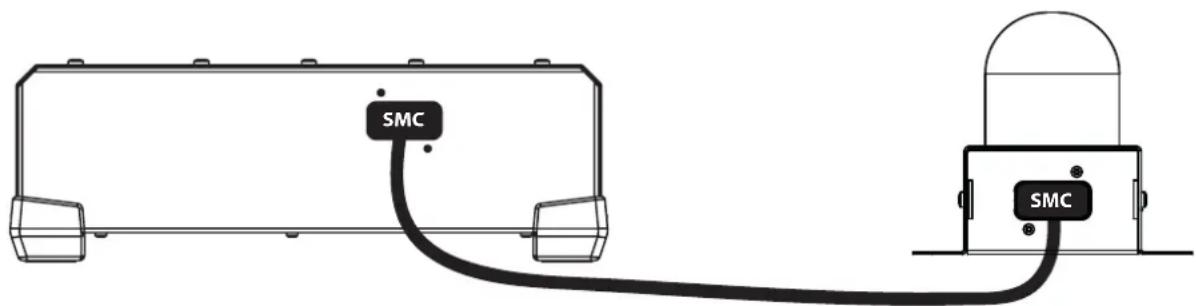

УСТАНОВКА И ПОДКЛЮЧЕНИЕ К ХОСТ-УСТРОЙСТВУ

Подключите SLM к хост-устройству с помощью соединительного кабеля SMC (арт. 025691).

SMC SMC

SMC-кабель в комплекте

Источник питания и управление SLM предоставляются и управляются хост-продуктом.

Slm светодиодный статус Состояние	зарядного устройства
Потухший Зарядка не выполняется	/ аккумулятор отключен
Желтый заряд батареи Свинец в процессе
Синий Идет зарядка
Зеленый Зарядка закончена
Мигающий красны Ошибка зарядки	или ошибка зарядного устройства

Звуковое предупреждение

В дополнение к световому индикатору, SLM оснащен звуковым сигнальным устройством, которое включается в случае неисправности (мигает красным цветом)

Сигнальное звуквовое устройство SLM напрямую связан с сигнальным устройством Gysflash CNT. Отключение предупреждения зарядного устройства деактивирует тот что в SLM и наоборот.

УПРАВЛЕНИЕ НЕИСПРАВНОСТЯМИ

Аномалии Значение Устранение
Лампочка выключится. Соединительный кабель SMC плохо подключен или поврежден		Проверьте соединение и состояние соединительного кабеля SMC
		Электронная проблема на карте Свяжитесь с дистрибьютором
Сигнальное устройство не работает Соединительный кабель SMC плохо подключен или поврежден		Проверьте соединение и состояние соединительного кабеля SMC
		Электронная проблема на карте Свяжитесь с дистрибьютором

УСТАНОВКА СТОПОРНЫХ ВИНТОВ РАЗЪЕМА SMC

Чтобы гарантировать соединение кабеля SMC между SLM и хост-продуктом, рекомендуется установить прилагаемые винты и шайбы Grower на разъемы SMC в соответствии с приведенной ниже сборкой:

Винт SMC Шайба Grower

ЛИПУЧАЯ ЛЕНТА

Черные клейкие ленты на липучке можно приклеить под крепежные накладки SLM, чтобы легко их закрепить.

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила).

Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.
• Нормальный износ деталей (Например : кабели, зажимы и т.д.).
• Случаи неправильного использования (ошибка питания, падение, разборка).
• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).

При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:

• документ, подтверждающий покупку (с датой): кассовый чек, инвойс....
• описание поломки.
