Type de produit	Accessoire d'éclairage et de signalisation pour produits GYS Connectés
Marque	GYS
Modèle	Smart Light Module
Alimentation	Fournie et gérée par le produit hôte (chargeur, poste à souder, etc.)
Fonctions principales	Voyant multicolore (éteint, jaune, cyan, vert, rouge clignotant) et avertisseur sonore pour signaler l'état de fonctionnement
Connectique	Connecteur SMC avec vis de verrouillage et rondelles Grower
Fixation	Bandes adhésives Velcro noir sous les pattes de fixation
Longueur de câble	Câble de liaison SMC (réf. 025691) – option 3 m disponible
Entretien et nettoyage	Nettoyer les surfaces avec un chiffon sec. Ne pas utiliser de solvants ni de produits agressifs. Entretien par personne qualifiée.
Sécurité	Usage à l'intérieur uniquement. Ne pas exposer à la pluie. Éviter sources de chaleur et températures >50°C. Ne pas obstruer les ouvertures.
Conformité	Conforme aux directives européennes, exigences britanniques (UKCA) et normes marocaines (CMIM). Déclarations disponibles sur le site GYS.
Garantie	2 ans (pièces et main d'œuvre) à compter de la date d'achat. Ne couvre pas l'usure normale, les dommages de transport ou les mauvais usages.
Pièces détachées et réparabilité	Câble de liaison SMC 3 m (réf. 025691), vis et rondelles Grower. En cas de panne, retourner au distributeur avec justificatif d'achat et note explicative.
Informations générales	Fabriqué par GYS, 1 rue de la Croix des Landes, CS 54159, 53941 SAINT-BERTHEVIN Cedex, France. Notice disponible en plusieurs langues.

FOIRE AUX QUESTIONS - Smart Light Module GYS

Comment connecter le Smart Light Module à mon chargeur GYS ?

Connectez le câble de liaison SMC (réf. 025691) entre le connecteur SMC du module et celui du produit hôte. Assurez-vous de bien visser les vis de verrouillage avec les rondelles Grower fournies pour garantir la connexion.

Que signifie la couleur jaune du voyant ?

La couleur jaune indique que le chargeur est en cours de charge d'une batterie Plomb (charge normale).

Que signifie la couleur cyan du voyant ?

La couleur cyan indique que le chargeur est en cours de charge d'une batterie Lithium.

Que signifie la couleur rouge clignotante ?

Le rouge clignotant signale un défaut de charge ou une erreur sur le chargeur. L'avertisseur sonore se déclenche également.

Comment désactiver l'avertisseur sonore ?

L'avertisseur sonore du module est lié à celui du Gysflash CNT. Désactiver l'avertisseur du chargeur désactive également celui du module.

Le voyant reste éteint, que faire ?

Vérifiez la connexion et l'état du câble de liaison SMC. Si le problème persiste, il peut s'agir d'un problème électronique ; contactez le revendeur.

Puis-je utiliser le Smart Light Module en extérieur ?

Non, l'appareil est destiné à un usage à l'intérieur uniquement. Il ne doit pas être exposé à la pluie.

Quels produits GYS sont compatibles avec ce module ?

Le module est conçu pour les produits GYS « Connectés », comme les chargeurs Gysflash Pro CNT et les postes à souder compatibles. Consultez la notice de votre produit hôte.

Comment nettoyer le Smart Light Module ?

Utilisez un chiffon sec pour nettoyer les surfaces. N'utilisez jamais de solvants ou de produits nettoyants agressifs. L'entretien doit être effectué par une personne qualifiée.

Quelle est la longueur du câble fourni ?

Le câble de liaison fourni est le modèle standard (non précisé dans la notice). Une version de 3 mètres est disponible en option sous la référence 025691.

MODE D'EMPLOI Smart Light Module GYS

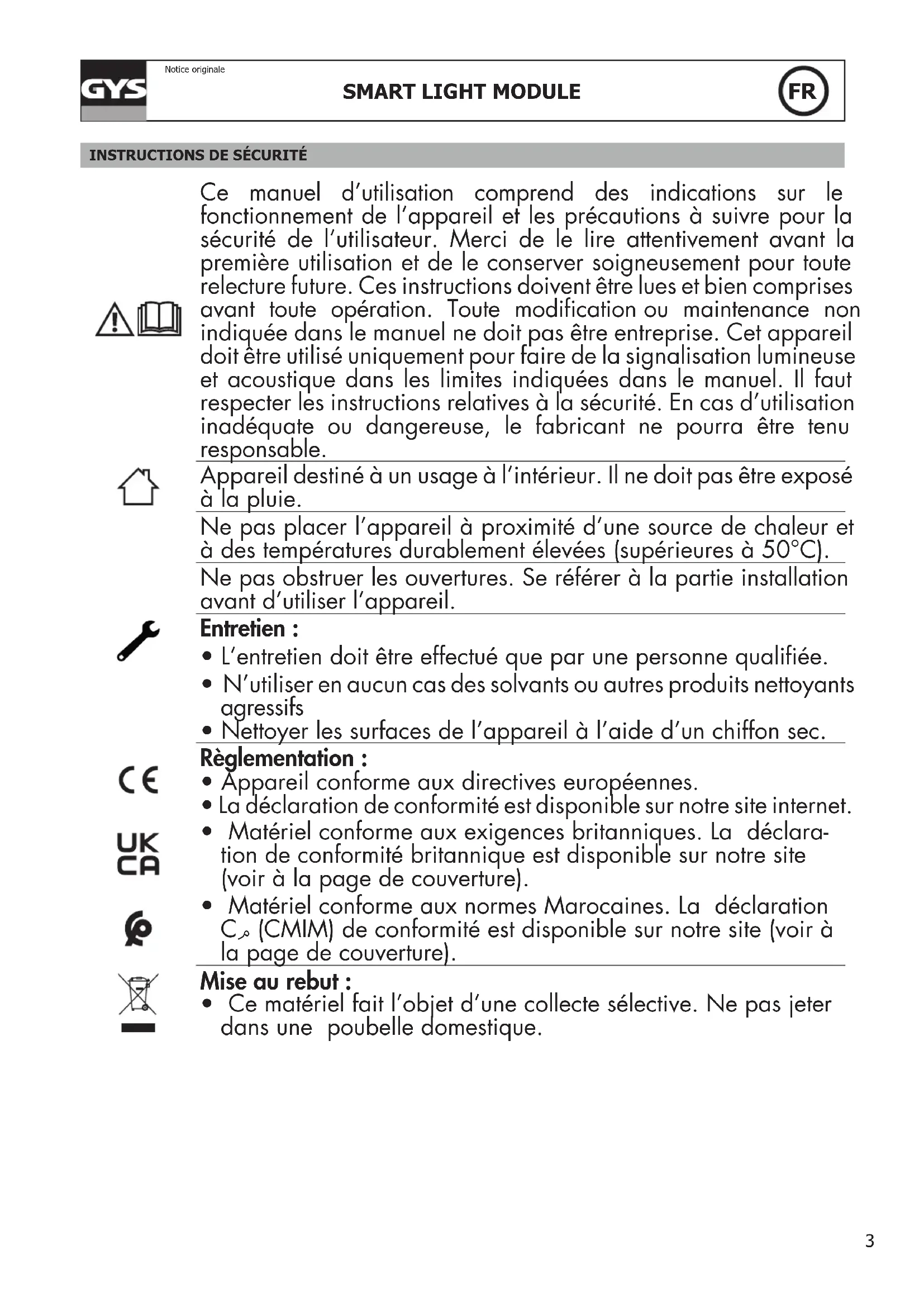

Ce manuel d'utilisation comprend des indications sur le fonctionnement de l'appareil et les précautions à suivre pour la sécurité de l'utilisateur. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Ces instructions doivent être lues et bien comprises avant toute opération. Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Cet appareil doit être utilisé uniquement pour faire de la signalisation lumineuse et acoustique dans les limites indiquées dans le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie.

Ne pas placer l'appareil à proximité d'une source de chaleur et à des températures durablement élevées (supérieures à 50°C).

Ne pas obstruer les ouvertures. Se référer à la partie installation avant d'utiliser l'appareil.

Entretien :

• L'entretien doit être effectué que par une personne qualifiée.
• N'utiliser en aucun cas des solvants ou autres produits nettoyants agressifs
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Règlementation :

• Appareil conforme aux directives européennes.
• La déclaration de conformité est disponible sur notre site internet.
• Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).
• Matériel conforme aux normes Marocaines. La déclaration C_ (CMIM) de conformité est disponible sur notre site (voir à la page de couverture).

Mise au rebut :

- Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION DU MATÉRIEL (FIG I)

Le Smart Light Module est un accessoire permettant aux produits GYS « Connectés » (chargeurs, postes à souder, etc.) de signaler leur état de fonctionnement au moyen d'un voyant multicolore et d'un avertisseur sonore.

1- Voyant multicolore
2- Connecteur SMC
3- Câble de liaison SMC
4- Bande velcro
5- Vis de verrouillage connecteur SMC

OPTION

Câble de liaison SMC 3 m réf. 025691

Connector le SLM au produit hôte par le câble de liaison SMC (réf. 025691).

L'alimentation et le pilotage du SLM sont fournis et gérés par le produit hôte.

FONCTIONNEMENT AVEC UN GYSFLASH PRO CNT

Témoin lumineux

État du voyant du SLM État du chargeur

Éteint Pas de charge en cours / batterie déconnectée

Jaune Charge batterie Plomb en cours

Cyan Charge batterie Lithium en cours

Vert Charge terminée

Rouge clignotant Défaut de charge ou erreur sur le chargeur

Avertisseur sonore

En plus du témoin lumineux, le SLM est dôté d'un avertisseur sonore qui s'allume en cas de défaut (couleur rouge clignotant).

L'avertisseur sonore du SLM est directement lié à l'avertisseur du Gysflash CNT. Une désactivation de l'avertisseur du chargeur désactive celui du SLM et inversement.

GESTION DES DÉFAUTS

Symptôme Signification Remèdes
Voyant éteint Câble de liaison SMC mal connecté ou détérioré	Vérifier la connexion et l’état du câble de liaison SMC
	Problème électronique sur la carte Contacter le revendeur
Avertisseur sonore non fonctionnel Câble de liaison SMC mal connecté ou détérioré	Vérifier la connexion et l’état du câble de liaison SMC
	Problème électronique sur la carte Contacter le revendeur

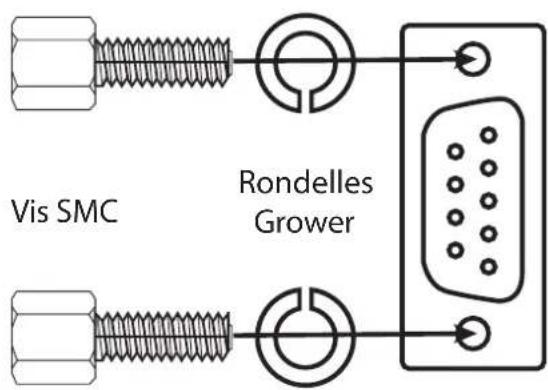

MONTAGE DES VIS DE VERROUILLAGE DU CONNECTEUR SMC

Pour garantir la connexion du câble de liaison SMC entre le SLM et le produit hôte, il est recommandé de monter les vis et rondelles Grower fournies sur les connecteurs SMC conformément au montage ci-dessous :

Vis SMC Rondelles Grower

FIXATION DES BANDES VELCRO

Les bandes adhésives Velcro noir peuvent être collées sous les pates de fixation du SLM afin de pourvoir le fixer facilement.

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'œuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
  • L'usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant :

- un justificatif d'achat daté (ticket de sortie de caisse, facture....)

- une note explicative de la panne.

SAFETY INSTRUCTIONS

Cable de unión SMC 3 m réf. 025691

1, rue de la Croix des Landes

CS 54159

53941 SAINT-BERTHEVIN Cedex
