Merk	GYS
Model	Gysflash Lithium 1.12
Producttype	Lader voor lithium batterijen LFP/LiFePO4
Voeding	Enkelfasig 220-240 VAC, 50-60 Hz
Laadstroom	1 A (laadmodus)
Laadspanning	14,5 V (laden), 13,8 V (onderhoud), 14,4 V (egaliserend)
Compatibele batterijen	Lithium LFP 12 V, 0,5 tot 20 Ah (laden), tot 50 Ah (onderhoud)
Aantal laadstappen	8 automatische stappen
Beschermingen	Kortsluiting, omgekeerde polariteit, antispark, thermisch (temperatuursensor)
Isolatieklasse	II (dubbele isolatie)
Statusindicatoren	OK-lampje (knipperend = gereed, vast = opgeladen), ⚠-lampje (alarm), ⚡-lampje (stand-by)
Onderhoud	Vervang beschadigde voedingskabel alleen door de fabrikant of een gekwalificeerde professional
Veiligheid	Laad geen niet-oplaadbare batterijen; vermijd vlammen en vonken; ontkoppel voor aansluiting
Onderdelen	Aansteekeradapter (ref. 029439) optioneel verkrijgbaar
Garantie	2 jaar onderdelen en arbeid
Bedrijfstemperatuur	Automatische stroomaanpassing om oververhitting te voorkomen (interne sensor)
Normen	Europese richtlijnen, EAC, Brits, Marokkaans

Veelgestelde vragen - Gysflash Lithium 1.12 GYS

Welk type batterij kan ik laden met de Gysflash Lithium 1.12?

Deze lader is ontworpen voor lithiumbatterijen van het type LFP/LiFePO4 in 12 V, met een capaciteit van 0,5 Ah tot 20 Ah (laden) en tot 50 Ah voor onderhoudsladen.

Hoe weet ik of de batterij volledig is opgeladen?

Het OK-lampje brandt continu wanneer de batterij volledig is opgeladen. Als het knippert, is de batterij klaar om te starten maar nog niet volledig opgeladen.

Het ⚠-lampje knippert snel, wat moet ik doen?

Dit duidt op een omgekeerde polariteit of een te hoge accuspanning. Controleer of de klemmen correct zijn aangesloten en of de batterij 12 V is.

Kan ik deze lader gebruiken met een CAN-BUS-aansluiting op mijn motor?

Ja, als uw motor is uitgerust met een 12 V-aansluiting, kunt u de aanstekeradapter (ref. 029439) gebruiken om via deze aansluiting te laden zonder het dashboard in te schakelen. Het laden kan na 2 minuten beginnen.

Wat is de laadtijd voor een batterij van 10 Ah?

Voor een LFP-batterij van 10 Ah is de laadtijd van 0% tot 90% ongeveer 8 uur 30 minuten.

Wat betekent het langzaam knipperende ⚠-lampje?

Een langzaam knipperen geeft aan dat de batterij defect is of een zeer lage spanning heeft. De batterij moet worden vervangen.

Kan de lader permanent aangesloten blijven?

Ja, de lader beschikt over een onderhoudslaadmodus (fase 8) die de batterij bewaakt en automatisch elke 10 dagen oplaadt om deze op zijn maximum te houden.

Wat zijn de risico's als ik een niet-oplaadbare batterij laad?

Laad nooit niet-oplaadbare batterijen, omdat dit een explosie of brand kan veroorzaken. De lader is uitsluitend voor lithium LFP-batterijen.

Hoe onderhoud ik mijn lader?

Het onderhoud beperkt zich tot het controleren van de kabels. Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant of een gekwalificeerde professional om gevaar te voorkomen.

Wat te doen bij een storing?

Stuur het apparaat terug naar uw dealer met een gedateerd aankoopbewijs en een uitleg over de storing. De garantie van 2 jaar dekt fabricagefouten.

GEBRUIKSAANWIJZING Gysflash Lithium 1.12 GYS

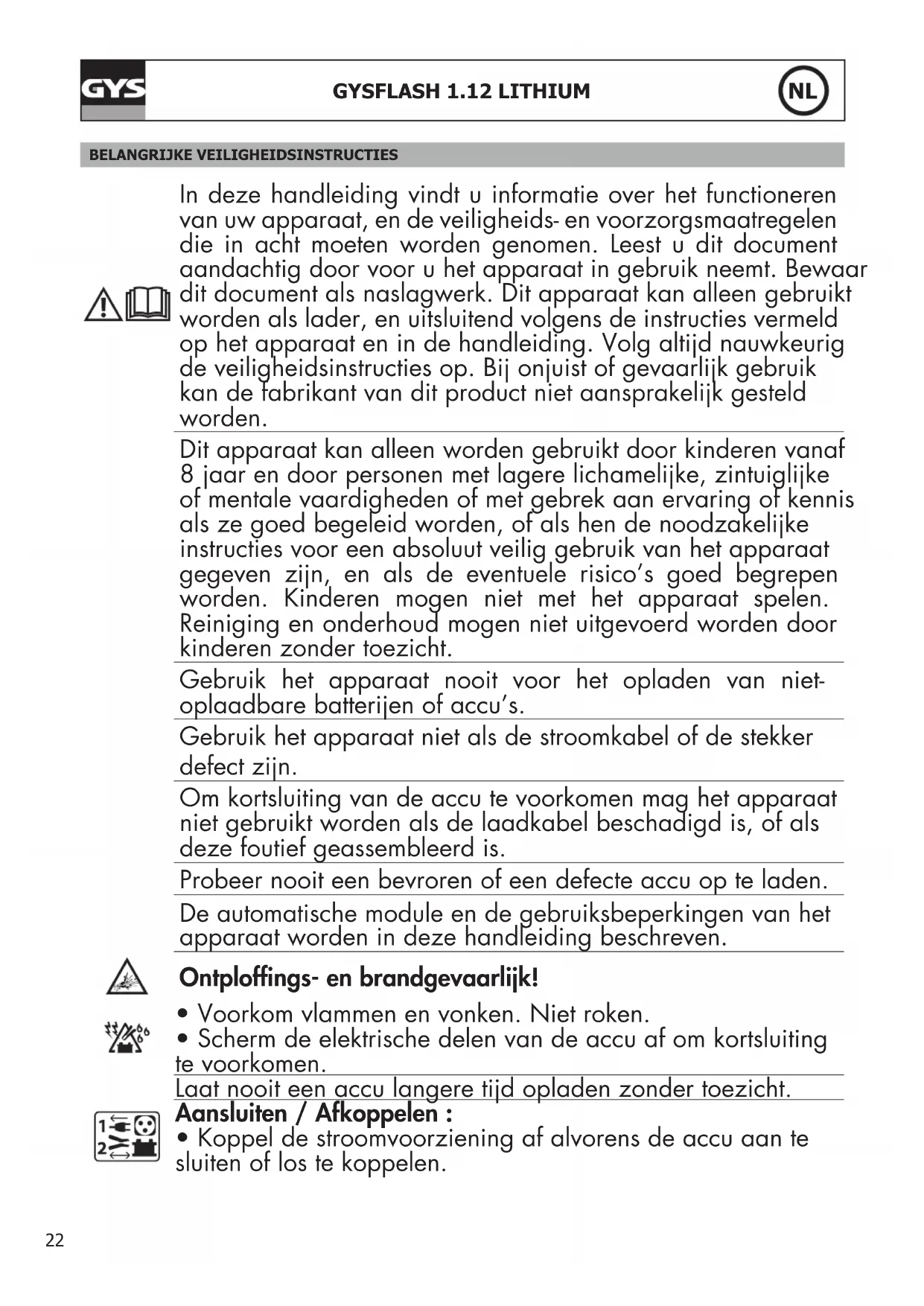

In deze handleiding vindt u informatie over het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Dit apparaat kan alleen gebruikt worden als lader, en uitsluitend volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij onjuist of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden.

Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis als ze goed begeleid worden, of als hen de noodzakelijke instructies voor een absoluut veilig gebruik van het apparaat gegeven zijn, en als de eventuele risico's goed begrepen worden. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet uitgevoerd worden door kinderen zonder toezicht.

Gebruik het apparaat nooit voor het opladen van niet-oplaadbare batterijen of accu's.

Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn.

Om kortsluiting van de accu te voorkomen mag het apparaat niet gebruikt worden als de laadkabel beschadigd is, of als deze foutief geassembleerd is.

Probeer nooit een bevroren of een defecte accu op te laden.

De automatische module en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven.

Ontploffings- en brandgevaarlijk!

• Voorkom vlammen en vonken. Niet roken.
• Scherm de elektrische delen van de accu af om kortsluiting te voorkomen.

Laat nooit een accu langere tijd opladen zonder toezicht.

Aansluiten / Afkoppelen :

- Koppel de stroomvoorziening af alvorens de accu aan te sluiten of los te koppelen.

• De aansluitklem van de accu die niet met het chassis is verbonden moet als eerste aangesloten worden. De andere verbinding moet plaats vinden op het chassis, ver van de accu en van de brandstofkanalisering. De acculader moet vervolgens op het net aangesloten worden.
• Koppel, na het beëindigen van het laden, eerst de acculader van de netspanning los. Koppel daarna de aansluiting op het chassis los, en pas daarna de verbinding met de accu. Respecteer altijd de juiste volgorde.

Aansluiten :

• Apparaat klasse II
• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren.

Onderhoud :

- Als de voedingskabel beschadigd is moet deze vervangen worden door de fabrikant, diens reparatie-dienst of een gelijkwaardig gekwalificeerde technicus, om zo gevaarlijke situaties te voorkomen.

Richtlijnen :

• Apparaat voldoet aan de Europese richtlijnen.
• Het certificaat van overeenstemming is te vinden op onze internet site.
• Merkteken conform EAC (Euraziatische Economische Gemeenschap)
• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag).

Afvalverwerking :

- Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen.

ALGEMENE OMSCHRIJVING

De GYSFLASH 1.12 Lithium is ideaal voor het opladen van Lithium accu's, type Lithium Fer Phosphate (LFP / LiFe PO4). Deze lader is speciaal ontworpen voor het opladen van 12V LFP accu's (4 elementen in serie) van 0.5 Ah tot 20 Ah, en voor het druppelladen tot 50 Ah.

OPSTARTEN

1. Sluit de accu-lader aan op de accu met behulp van de gekozen hulpmiddelen (klemmen, kabelschoenen enz.).
2. Sluit de acculader aan op een stopcontact (enkel fase netwerk, 220-240Vac 50-60 Hz).
3. Tijdens het opladen geeft het apparaat het laadniveau aan. Wanneer het lampje OK knippert, is de accu gereed om de motor op te starten. En wanneer het lampje OK blijft branden is de accu volledig opgeladen.
4. Koppel, na afloop van het laadproces, eerst de acculader van de netspanning af. Koppel daarna de aansluitingen van de accu los.

LAADMODULE

- Beschrijving van de laadmodule :

Laadmodule (14.5V/1A) :

Module bestemd voor het laden van kleinere 12V Lithium accu's van 0.5 Ah tot 20 Ah en tot 50 Ah voor druppelladen. Automatische laadcyclus in acht stappen.

Wanneer de motor is uitgerust met een 12V aansluiting, is de GYSFLASH 1.12 Lithium, dankzij het CAN-BUS systeem, in staat om de accu op te laden zonder dat de dashboard-functies te hoeven worden opgestart. Voor deze procedure : Sluit de sigarettenaansteker (referentie 029439) aan op de lader en de 12V aansluiting van de motor, volg vervolgens de procedure «Opstarten» zoals beschreven op de vorige pagina. In bepaalde gevallen is het mogelijk dat het opladen pas 2 minuten na het aansluiten van de kabels begint.

- Laadcurve :

De GYSFLASH 1.12 Lithium maakt gebruik van een geëvolueerde laadcurve in acht stappen, die de maximale prestaties van uw accu garandeert.

Stap 1 : Analyse

Analyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)

Herstel-algoritme na een diepe ontlading.

Stap ③ : Laden (1A)

Snelle laadprocedure met optimale stroom, voor het bereiken van 90% van het laadniveau.

Stap 4 : Absorptie (13.8V)

Opladen met constante spanning, tot een laadniveau van 98%.

Stap 5 : Test

Test het behoud van de laadcapaciteit.

Stap 6 : Aanvullende lading

Opladen met beperkte stroom, voor het bereiken van 100% van het laadniveau.

Stap 7 : Egalisatie / equilibreren (14.4V)

Equilibreren van de cellen van de accu.

Stap 8 : Druppel-laden (13.8V)

Behoudt het maximum laadniveau, en voert iedere 10 dagen onderhoud op de accu uit.

• Geschatte laadtijd


Capaciteit van de accu	1 Ah(3 Ah EqPb*)	5 Ah(15 Ah EqPb*)	10 Ah(30 Ah EqPb*)	20 Ah(60 Ah EqPb*)
Laadtijd 0% >>> 90%	1 h 30 4 h	30 8 h 30 16 h

*Equivalent loodzuur accu : Een lithium accu heeft aanzienlijk betere startcapaciteiten (CCA) dan een loodzuur accu. Daarom geven sommige fabrikanten van lithium accu's het equivalent van een loodzuur accu (EqPb) aan, wat overeenkomt met de capaciteit die een loodzuur accu zou hebben met dezelfde startcapaciteit. Bijvoorbeeld : een Lithium accu van 10Ah zal dezelfde start-capaciteit hebben als een loodzuur accu van ongeveer 30 Ah.

- Beveiligingen :

De GYSFLASH 1.12 Lithium beschikt over een reeks van beveiligingen tegen kortsluiting en polariteitsinversie. Het apparaat beschikt over een systeem dat vonkvorming tijdens het aankoppelen van de acculader op de accu voorkomt. De lader heeft een dubbele isolatie en is compatibel met auto-elektronica.

De GYSFLASH 1.12 Lithium is uitgerust met een temperatuur-sensor die het apparaat in staat stelt om de laadstroom aan te passen aan de omgevingstemperatuur, om zodoende oververhitting van de interne elektronica te voorkomen.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

	Afwijkingen Oorzaken Oplossingen
1	Het lampje ⚠ knippert snel.	PolariteitsinversieSpanning accu te hoog	Controleer of de klemmen goed aangesloten zijn.Controleer of de accu wel een 12V accu is.
2	Het lampje ⚠ knippert langzaam.	Accu buiten gebruik of zeer lage accu-spanning.	Vervang de accu.
3	Het lampje ⚠ brandt.	Opladen mislukt, accu onherstelbaar beschadigd.Thermische fout	Vervang de accu en start een nieuwe laadprocedure op.Te hoge omgevingstemperatuur (>50°C), ventileer het vertrek en laat de oplader afkoelen.
4	Het lampje ⚡ knippert.	Acculader op stand-by.	Sluit een accu op de lader aan om uit de stand-by modus te komen.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).
• Een beschrijving van de storing.
