Gysflash Lithium 1.12 - Зарядное устройство для батареек GYS - Бесплатное руководство пользователя

Марка	GYS
Модель	Gysflash Lithium 1.12
Тип продукта	Зарядное устройство для литиевых аккумуляторов LFP/LiFePO4
Питание	Однофазное 220-240 В переменного тока, 50-60 Гц
Зарядный ток	1 А (режим зарядки)
Зарядное напряжение	14,5 В (зарядка), 13,8 В (поддержание), 14,4 В (выравнивание)
Совместимые аккумуляторы	Литиевые LFP 12 В, 0,5-20 А·ч (зарядка), до 50 А·ч (поддержание)
Количество этапов зарядки	8 автоматических этапов
Защита	Короткое замыкание, переполюсовка, защита от искр, термическая (датчик температуры)
Класс изоляции	II (двойная изоляция)
Индикаторы состояния	Индикатор OK (мигает = готов, горит = заряжен), индикатор ⚠ (сигнал тревоги), индикатор ⚡ (ожидание)
Обслуживание	Заменять поврежденный кабель питания только у производителя или квалифицированного специалиста
Безопасность	Не заряжать неперезаряжаемые батареи; избегать пламени и искр; отключать перед подключением
Запасные части	Адаптер прикуривателя (арт. 029439) доступен как опция
Гарантия	2 года на детали и работу
Рабочая температура	Автоматическая адаптация тока для предотвращения перегрева (внутренний датчик)
Стандарты	Европейские директивы, ЕАС, британские, марокканские

Часто задаваемые вопросы - Gysflash Lithium 1.12 GYS

Какой тип аккумулятора можно заряжать с помощью Gysflash Lithium 1.12?

Это зарядное устройство предназначено для литиевых аккумуляторов типа LFP/LiFePO4 напряжением 12 В, емкостью от 0,5 А·ч до 20 А·ч (зарядка) и до 50 А·ч для поддержания заряда.

Как узнать, полностью ли заряжен аккумулятор?

Индикатор OK горит постоянно, когда аккумулятор полностью заряжен. Если он мигает, аккумулятор готов к запуску, но не полностью заряжен.

Индикатор ⚠ быстро мигает, что делать?

Это указывает на переполюсовку или слишком высокое напряжение аккумулятора. Проверьте правильность подключения зажимов и что аккумулятор имеет напряжение 12 В.

Можно ли использовать это зарядное устройство с разъемом CAN-BUS на мотоцикле?

Да, если ваш мотоцикл оснащен розеткой 12 В, вы можете использовать адаптер прикуривателя (арт. 029439) для зарядки через эту розетку без включения приборной панели. Зарядка может начаться через 2 минуты.

Какое время зарядки для аккумулятора емкостью 10 А·ч?

Для аккумулятора LFP емкостью 10 А·ч время зарядки от 0% до 90% составляет около 8 часов 30 минут.

Что означает медленно мигающий индикатор ⚠?

Медленное мигание указывает на то, что аккумулятор вышел из строя или имеет очень низкое напряжение. Необходимо заменить аккумулятор.

Может ли зарядное устройство оставаться постоянно подключенным?

Да, зарядное устройство имеет режим поддержания заряда (этап 8), который автоматически контролирует и подзаряжает аккумулятор каждые 10 дней для поддержания его на максимальном уровне.

Какие риски при зарядке неперезаряжаемой батареи?

Никогда не заряжайте неперезаряжаемые батареи или аккумуляторы, так как это может привести к взрыву или пожару. Зарядное устройство предназначено только для литиевых аккумуляторов LFP.

Как обслуживать зарядное устройство?

Обслуживание сводится к проверке состояния кабелей. Если кабель питания поврежден, его должен заменить производитель или квалифицированный специалист во избежание опасности.

Что делать в случае неисправности?

Верните устройство вашему продавцу с датированным подтверждением покупки и пояснительной запиской о неисправности. Гарантия 2 года покрывает производственные дефекты.

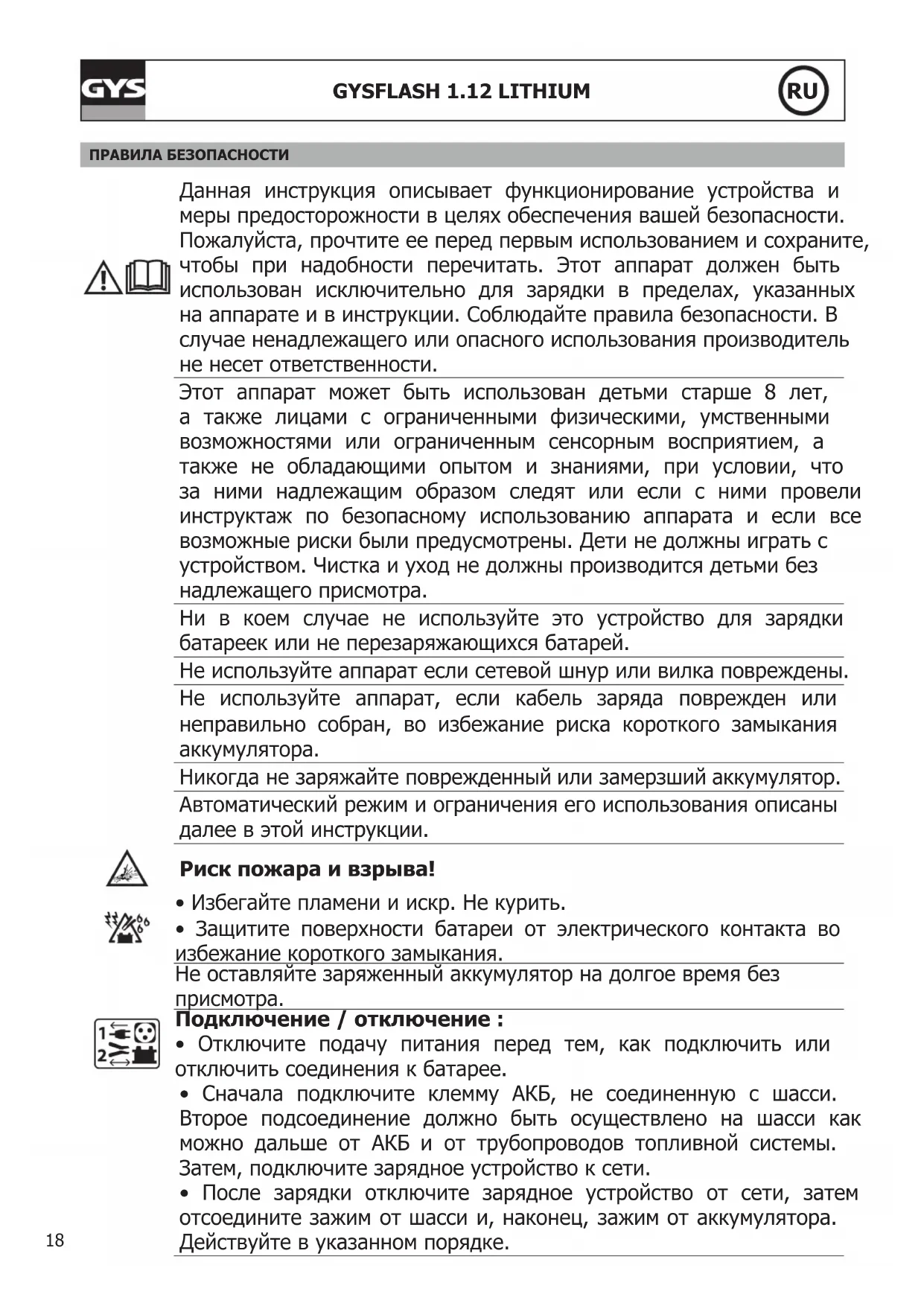

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Gysflash Lithium 1.12 GYS

Данная инструкция описывает функционирование устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Этот аппарат должен быть использован исключительно для зарядки в пределах, указанных на аппарате и в инструкции. Соблюдайте правила безопасности. В случае ненадлежащего или опасного использования производитель не несет ответственности.

Этот аппарат может быть использован детьми старше 8 лет, а также лицами с ограниченными физическими, умственными возможностями или ограниченным сенсорным восприятием, а также не обладающими опытом и знаниями, при условии, что за ними надлежащим образом следят или если с ними провели инструктаж по безопасному использованию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устройством. Чистка и уход не должны производится детьми без надлежащего присмотра.

Ни в коем случае не используйте это устройство для зарядки батареек или не перезаряжающихся батарей.

Не используйте аппарат если сетевой шнур или вилка повреждены. Не используйте аппарат, если кабель заряда поврежден или неправильно собран, во избежание риска короткого замыкания аккумулятора.

Никогда не заряжайте поврежденный или замерзший аккумулятор. Автоматический режим и ограничения его использования описаны далее в этой инструкции.

Риск пожара и взрыва!

• Избегайте пламени и искр. Не курить.
• Защитите поверхности батареи от электрического контакта во избежание короткого замыкания.

Не оставляйте заряженный аккумулятор на долгое время без присмотра.

Подключение / отключение :

• Отключите подачу питания перед тем, как подключить или отключить соединения к батарее.
• Сначала подключите клемму АКБ, не соединенную с шасси. Второе подсоединение должно быть осуществлено на шасси как можно дальше от АКБ и от трубопроводов топливной системы. Затем, подключите зарядное устройство к сети.
• После зарядки отключите зарядное устройство от сети, затем отсоедините зажим от шасси и, наконец, зажим от аккумулятора. Действуйте в указанном порядке.

Подключение :

• Аппарат класса II
• Подключение к электросети должно быть произведено в соответствии с нормами страны.

Обслуживание :

- Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.

Регламентация :

• Аппарат соответствует директивам Евросоюза.
• Декларация о соответствии доступна для просмотра на нашем сайте.
• Знак соответствия ЕАС (Евразийское экономическое сообщество)
• Материал соответствует требованиям Великобритании.
  Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).
  • Товар соответствует нормам Марокко.
• Декларация С _o (CMIM) доступна для скачивания на нашем сайте (см на титульной странице).

Утилизация:

- Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.

ОПИСАНИЕ

Аппарат GYSFLASH 1.12 Lithium идеален для зарядки литиевых аккумуляторов типа литий-железо-фосфатных аккумуляторов (LFP / LiFePO4).

Это зарядное устройство было специально разработано для зарядки аккумуляторов LFP 12B (4 последовательных элемента) емкостью от 0,5 Ач до 20 Ач, или для подзарядки аккумуляторов емкостью до 50 Ач.

ВКЛЮЧЕНИЕ

1. Подключите зарядное устройство к АКБ с помощью желаемого аксессуара (зажимы, наконечники и прочее).
2. Подключите зарядное устройство к сети (однофазное питание 220-240Vac 50-60Hz).
3. Во время заряда аппарат показывает состояние повышения уровня заряда. Когда индикатор OK мигает, АКБ готова к запуску двигателя. Когда индикатор OK горит, АКБ полностью зарядилась.
4. После зарядки отключите зарядное устройство от сети, затем отсоедините зажимы от АКБ.

РЕЖИМ ЗАРЯДКИ

- Описание режима зарядки:

Режим для зарядки маленьких литиевых аккумуляторов 12В емкостью от 0.5 Ач до 20 Ач и до 50 Ач для подпитки. Автоматический цикл зарядки в 8 этапов.

Если мотоцикл имеет разъём 12В, то устройство GYSFLASH 1.12 Lithium может зарядить аккумулятор посредством этого разъема с помощью системы CAN-BUS без надобности при этом включать приборную доску. В этой конфигурации подсоедините переходник для прикуривателя (арт. 029439) к зарядному устройству и разъему 12В мотоцикла, затем следуйте алгоритму «Запуска», описанному на предыдущей странице. В некоторых случаях возможно, что зарядка начнется только через 2 минуты после осуществления всех подключений.

• Кривая зарядки :

GYSFLASH 1.12 Lithium заряжает по развернутой кривой, состоящей из восьми этапов, гарантирующей оптимальные рабочие характеристики вашего литиевого аккумулятора.

Этап ① : Анализ

Анализ состояния АКБ (уровень заряда, инверсия полярностей, подключение неправильной АКБ...)

Этап 2 : Восстановление (0.2А)

Алгоритм восстановления вследствие глубокой разрядки.

Этап ③ : Зарядка (1А)

Быстрая зарядка на максимальном токе, позволяющая достичь 90% уровня зарядки.

Этап 4 : Поглощение (13.8В)

Зарядка при постоянном напряжении, чтобы довести уровень заряда до 98%.

Этап 5 : Тест

Тестирование сохранения заряда.

Этап 6 : Дополнительная зарядка

Зарядка на пониженном токе, позволяющая достичь 100% уровня зарядки.

Этап ⑦ : Выравнивание / компенсация (14.4В)

Выравнивание ячеек аккумулятора.

Этап 8 : Поддержание заряда (13.8В)

Поддержание уровня заряда АКБ на максимальном уровне с подпиткой каждые 10 дней.

• Предполагаемое время зарядки


Емкость АКБ	1 Ah(3 Ah EqPb*)	5 Ah(15 Ah EqPb*)	10 Ah(30 Ah EqPb*)	20 Ah(60 Ah EqPb*)
Продолжительность зарядки 0% >>> 90%	1 h 30 4 h 30	8 h 30 16 h

*Аналог свинцового аккумулятора: литиевый аккумулятор имеет лучшие характеристики запуска (ССА), чем свинцовый. По этой причине некоторые производителя литиевых аккумуляторов указывают на них аналог среди свинцовых аккумуляторов (EqPb). Это емкость свинцового аккумулятора, имеющего одинаковые с литиевым характеристики запуска. Например, аккумулятор LFP емкостью 10 Ач будет иметь те же характеристики запуска, что и свинцовый аккумулятор емкостью 30 Ач.

- Защиты :

GYSFLASH 1.12 Lithium имеет целый ряд защитных механизмов против коротких замыканий и инверсии полярности. Он оснащен противоискровой защитой, предотвращающей искрение при подсоединении зарядного устройства к АКБ. Это зарядное устройство имеет двойную изоляцию и совместим с бортовой электроникой автомобилей.

GYSFLASH 1.12 Lithium имеет встроенный температурный датчик, позволяющим изменять ток зарядки в зависимости от температуры окружающей среды во избежание перегрева внутренней электроники.

НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ

	Неисправности Причины Устранение
1	Индикатор ⚠ быстро мигает.	• Инверсия полярности• Напряжение АКБ слишком высокое	• Проверьте, что зажимы правильно подсоединены.• Проверьте, что АКБ 12В.
2	Индикатор ⚠ медленно мигает.	Аккумулятор вышел из строя или его напряжение слишком низкое.	Замените аккумулятор.
3	Горит индикатор ⚠.	• Ошибка при зарядке, АКБ восстановлению не подлежит.• Проблема с температурой	• Замените АКБ и снова запустите цикл зарядки.• Слишком высокая температура окружающей среды (>50°C), проветрите помещение и дайте зарядному устройству остыть.
4	Мигает индикатор ⚡.	Зарядное устройство в режиме ожидания.	Подсоедините АКБ к зарядному устройству, чтобы выйти из режима ожидания.

ГАРАНТИЯ

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила).

Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.
• Нормальный износ деталей (Например : кабели, зажимы и т.д.).
• Случаи неправильного использования (ошибка питания, падение, разборка).
• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).

При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:

• документ, подтверждающий покупку (с датой): кассовый чек, инвойс....
• описание поломки.
