BEDIENUNGSANLEITUNG Gysflash Lithium 1.12 GYS

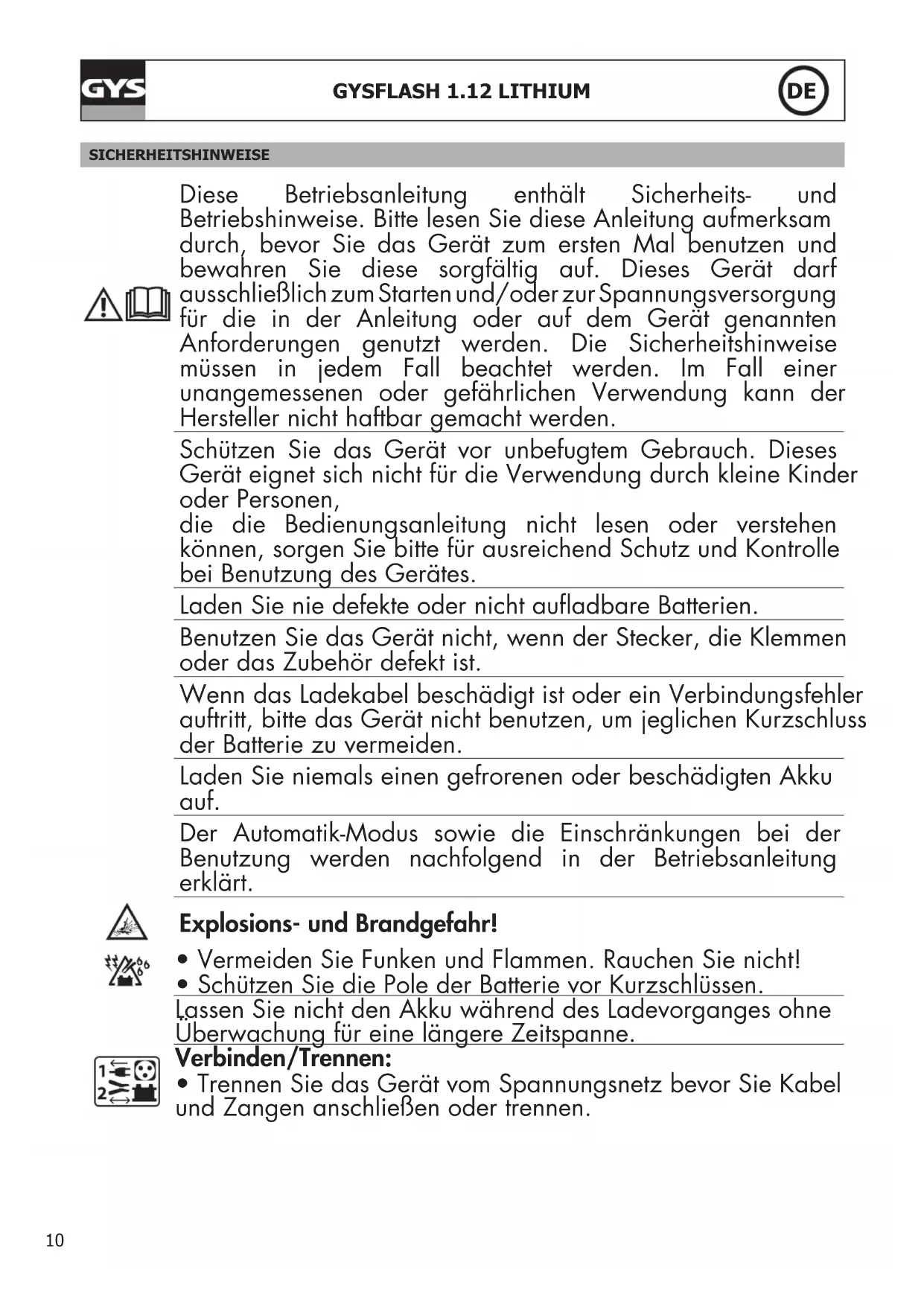

SICHERHEITSHINWEISE Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf. Dieses Gerät darf ausschließlich zum Starten und/oder zur Spannungsversorgung für die in der Anleitung oder auf dem Gerät genannten Anforderungen genutzt werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden. Schützen Sie das Gerät vor unbefugtem Gebrauch. Dieses Gerät eignet sich nicht für die Verwendung durch kleine Kinder oder Personen, die die Bedienungsanleitung nicht lesen oder verstehen können, sorgen Sie bitte für ausreichend Schutz und Kontrolle bei Benutzung des Gerätes. Laden Sie nie defekte oder nicht auadbare Batterien. Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist. Wenn das Ladekabel beschädigt ist oder ein Verbindungsfehler auftritt, bitte das Gerät nicht benutzen, um jeglichen Kurzschluss der Batterie zu vermeiden. Laden Sie niemals einen gefrorenen oder beschädigten Akku auf. Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklärt. Explosions- und Brandgefahr!

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!

• Schützen Sie die Pole der Batterie vor Kurzschlüssen. Lassen Sie nicht den Akku während des Ladevorganges ohne Überwachung für eine längere Zeitspanne. Verbinden/Trennen:

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Zangen anschließen oder trennen.11 GYSFLASH 1.12 LITHIUM

• Versichern Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarosserie zu verbinden, versichern Sie sich, dass es einen Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.

• Beachten Sie am Ende des Ladevorgangs folgendes: Trennen Sie erst das Gerät vom Stromnetz und entfernen Sie dann erst die Klemmen von der Batterie. Anschluss:

• Der Anschluss an die Spannungsversorgung muss den nationalen Vorschriften entsprechen. Wartung:

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt, geben Sie das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten Fachbetrieb. Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.

• Die Konformitätserklärung nden Sie auf unsere Webseite.

• EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft).

• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).

• Das Gerät entspricht die marokkanischen Standards.

• Die Konformitätserklärung Cم (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite). Entsorgung:

• Produkt für getrennte Entsorgung (Elektroschrott). Werfen Sie es daher nicht in die Mülltonne!12 GYSFLASH 1.12 LITHIUM

BESCHREIBUNG Das GYSFLASH 1.12 Lithium ist ein Ladegerät für Lithium-Eisen-Phosphat-Batterien (LFP / LiFePO4). Das Ladegerät ist ist zum Auaden von LFP 12V-Batterien (4 Zellen) von 0,5Ah bis 20Ah und zur Erhaltungsladung bis zu 50Ah geeignet. INBETRIEBNAHME

1. Schließen das Gerät mit dem geeigneten Zubehör (Klemme, Hülse, usw.) an die Batterie an.

2. Danach das Gerät an das Spannungsnetz (1-ph. 220-240Vac 50-60Hz)anschließen.

3. Das Gerät zeigt den Ladefortschritt an. Sobald die

Kontrollleuchte blinkt, ist die Batterie so weit aufgeladen, dass der Motor gestartet werden kann. Leuchtet die Kontrollleuchte kontinuierlich, ist die Batterie vollgeladen.

4. Nach dem Ladevorgang trennen Sie das Ladegerät zuerst vom Spannungsnetz und dann von der Batterie.

• Funktionsbeschreibung : LADE-Modus (14.5V/1A) : Dieser Modus ist für das Auaden von 12V Lithiumbatterien von 0.5Ah bis 20Ah und für die Ladungserhaltung bis 50Ah. Automatischer Ladevorgang in 8 Stufen. Ist das Motorrad mit einem 12V-Stecker ausgestattet, kann das GYSFLASH 1.12 Lithium die Batterie über das CAN- BUS-System auaden ohne das Cockpit zu aktivieren. Verbinden Sie den Zigarettenanzünderadapter (Art.-Nr. 029439) mit dem Ladegerät und dem 12V-Stecker des Motorrads und folgen Sie dem Kapitel «Inbetriebsnahme» auf der vorherigen Seite. Der Start des Ladevorgangs kann bis zu zwei Minuten dauern.

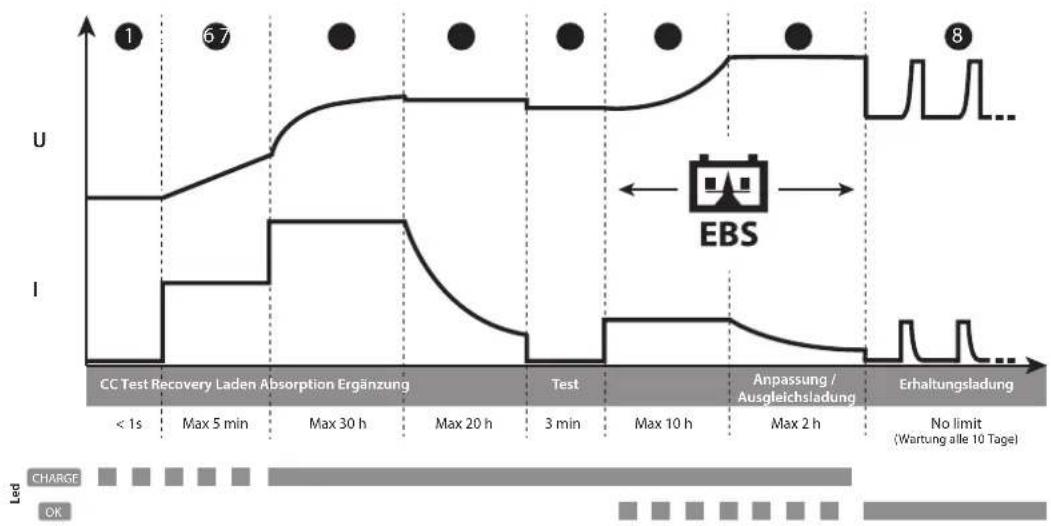

• Ladekennlinie: Der GYSFLASH 1.12 Lithium besitzt eine hochmoderne 8 Stufen-Ladekennlinie, die eine optimale Leistungsfähigkeit der Batterie garantiert.

1 2 3 4 5 6 7CC Test Recovery Laden Absorption ErgänzungAnpassung / AusgleichsladungErhaltungsladung < 1s Max 5 min Max 30 h Max 20 h 3 min Max 10 h Max 2 h No limit (Wartung alle 10 Tage)CHARGE

: CC Test Analyse des Batteriezustands (Ladezustand, Verpolung, falsche Batterie angeschlossen usw.) Stufe

: Test Überprüfung der Erhaltungsladung Stufe

: Recovery (0.2A) Recovery-Funktion bei tiefentladenen Batterien. Stufe

: Ergänzung Der Ladestrom wird zur hundertprozentigen Auadung zum Ende des Ladevorgangs reduziert. Stufe

: Laden (1A) Schnelles Auaden mit maximalen Strom bis auf 90% der Batteriekapazität. Stufe

: Anpassung / Ausgleichsladung (14.4V) Ausgleich der Batteriezellen. Stufe

: Absorption (13.8V) Auaden mit konstanter Spannung bis die Batterie bis zu 98% aufgeladen ist. Stufe

: Erhaltungsladung (13.8V) Maximale Erhaltung des Batterieladezustands mit einer Erhal- tungswartung alle 10 Tage.13 GYSFLASH 1.12 LITHIUM

• Blei-Akku-Äquivalent: Eine Lithium-Batterie hat eine bessere Start-up-Leistung (CCA) als eine Blei-Säure-Batterie. Aus diesem Grund geben einige Hersteller von Lithiumbatterien das Bleiakkumäquivalent (EqPb) an, das der Kapazität einer Bleibatterie mit der gleichen Startleistung entspricht. Zum Beispiel hat eine 10 Ah LFP Batterie die gleiche Startleistung wie eine Bleibatterie von etwa 30 Ah.

• Schutzfunktion : Das GYSFLASH 1.12 Lithium ist gegen Kurzschluss, Verpolung, Überhitzung und Funkenbildung beim An- und Abklemmen geschützt. Die Fahrzeugelektronik ist mit diesem doppeltisolierten Gerät vor Störung geschützt. Der Überhitzungsschutz des GYSFLASH 1.12 Lithium reduziert bei Überhitzungsgefahr die Ausgangsleistung des Gerätes, so dass eine Beschädigung vermieden wird. Das Ladegerät erhöht die Ausgangsleistung automatisch, wenn sich die Temperatur normali- siert.

FEHLER, URSACHE, LÖSUNG

Fehler Ursache Lösung Die Anzeige blinkt schnell.• Verpolung • Batteriespannung zu hoch• Prüfen Sie, ob die Zangen richtig angeschlossen sind. • Prüfen Sie, ob es sich tatsächlich um eine 12V-Batterie handelt Die Anzeige blinkt langsam.Tiefentladene oder defekte Batterie. Die Batterie wechseln. Kontrollleuchte leuchtet dauerhaft.• Fehler beim Auaden, Batterie nicht auadbar • thermischer Fehler• Tauschen Sie die Batterie und beginnen Sie wie-der von vorne • Lufttemperatur zu hoch (>50°C), den Raum lüften und das Ladegerät abkühlen lassen Kontrolllleuchte blinkt.Ladegerät im Stand-by-Modus Schließen Sie eine Batterie an das Ladegerät an, um den Stand-by-Modus zu verlassen HERSTELLERGARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beauftragten erfolgen eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz von Ersatzteilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert. Ausschluss: Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen Gebruach, Sturz oder harte Stöße sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind. Keine Garantie wird für Verschleißteile (z. B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebruachsspuren übernommen. Das betreende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (unterschrift) des zuvor Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung trägt der Hersteller ausschließlich die Kosten für den Rückversand an den Fachhändler.14 GYSFLASH 1.12 LITHIUM
