Gysflash Lithium 1.12 - Cargador de batería GYS - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Gysflash Lithium 1.12 GYS en formato PDF.
| Marca | GYS |
| Modelo | Gysflash Lithium 1.12 |
| Tipo de producto | Cargador de baterías para baterías de litio LFP/LiFePO4 |
| Alimentación | Monofásica 220-240 VCA, 50-60 Hz |
| Corriente de carga | 1 A (modo carga) |
| Tensión de carga | 14,5 V (carga), 13,8 V (mantenimiento), 14,4 V (ecualización) |
| Baterías compatibles | Litio LFP 12 V, 0,5 a 20 Ah (carga), hasta 50 Ah (mantenimiento) |
| Número de etapas de carga | 8 etapas automáticas |
| Protecciones | Cortocircuito, inversión de polaridad, antichispa, térmica (sensor de temperatura) |
| Clase de aislamiento | II (doble aislamiento) |
| Indicadores de estado | Indicador OK (parpadeante = listo, fijo = cargado), indicador ⚠ (alarma), indicador ⚡ (espera) |
| Mantenimiento | Reemplazar el cable de alimentación dañado solo por el fabricante o un profesional cualificado |
| Seguridad | No cargar baterías no recargables; evitar llamas y chispas; desconectar antes de la conexión |
| Piezas de repuesto | Adaptador de encendedor de cigarrillos (ref. 029439) disponible como opción |
| Garantía | 2 años piezas y mano de obra |
| Temperatura de funcionamiento | Adaptación automática de la corriente para evitar sobrecalentamiento (sensor interno) |
| Normas | Directivas europeas, EAC, británicas, marroquíes |
Preguntas frecuentes - Gysflash Lithium 1.12 GYS
Preguntas de los usuarios sobre Gysflash Lithium 1.12 GYS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cargador de batería en formato PDF gratis! Encuentra tus instrucciones Gysflash Lithium 1.12 - GYS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Gysflash Lithium 1.12 de la marca GYS.
MANUAL DE USUARIO Gysflash Lithium 1.12 GYS

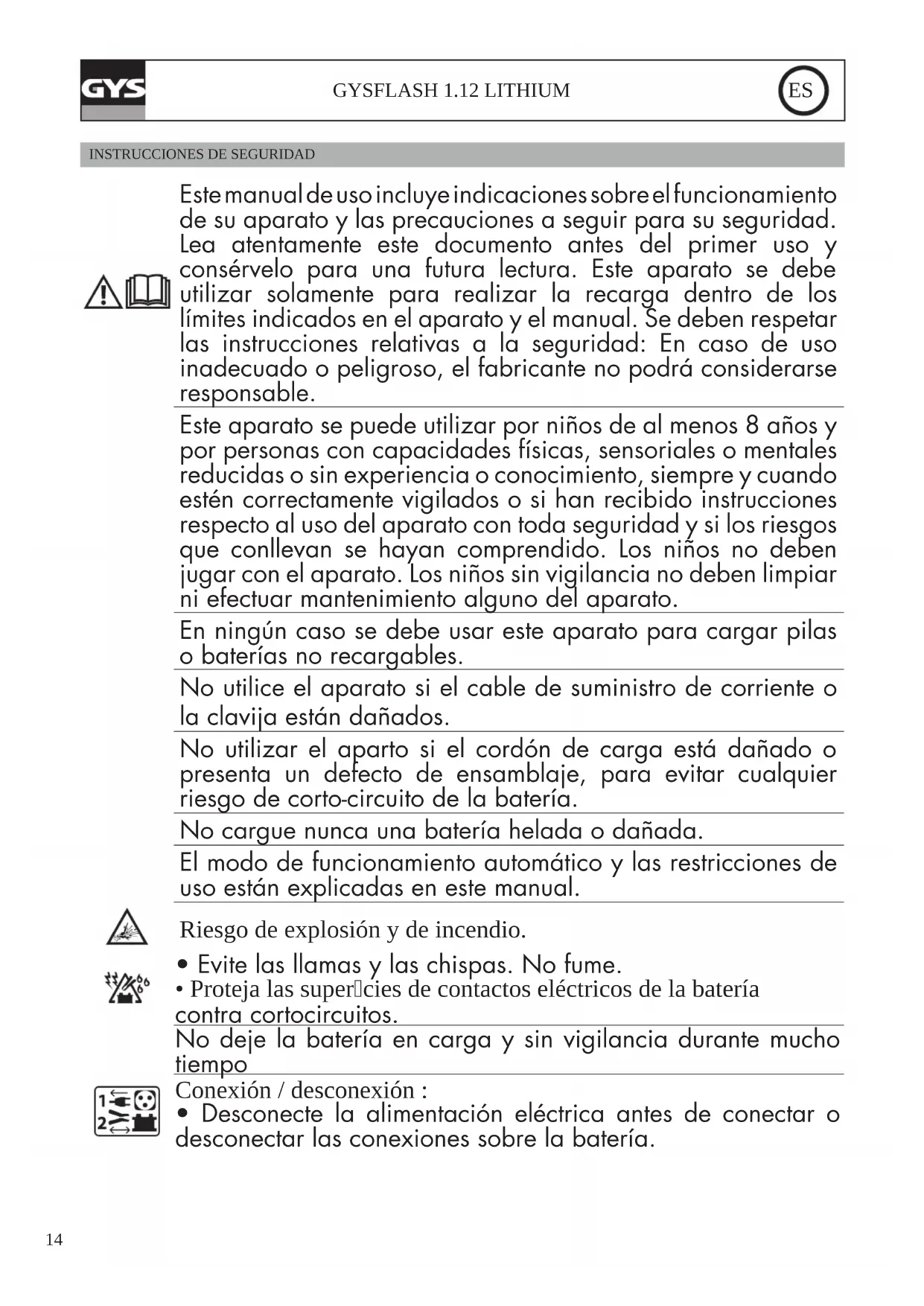

INSTRUCCIONES DE SEGURIDAD
Este manual de uso incluye indicaciones sobre el funcionamiento de su aparato y las precauciones a seguir para su seguridad. Lea atentamente este documento antes del primer uso y consérvelo para una futura lectura. Este aparato se debe utilizar solamente para realizar la recarga dentro de los límites indicados en el aparato y el manual. Se deben respetar las instrucciones relativas a la seguridad: En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable.
Este aparato se puede utilizar por niños de al menos 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o conocimiento, siempre y cuando estén correctamente vigilados o si han recibido instrucciones respecto al uso del aparato con toda seguridad y si los riesgos que conllevan se hayan comprendido. Los niños no deben jugar con el aparato. Los niños sin vigilancia no deben limpiar ni efectuar mantenimiento alguno del aparato.
En ningún caso se debe usar este aparato para cargar pilas o baterías no recargables.
No utilice el aparato si el cable de suministro de corriente o la clavija están dañados.
No utilizar el aparto si el cordón de carga está dañado o presenta un defecto de ensamblaje, para evitar cualquier riesgo de corto-circuito de la batería.
No cargue nunca una batería helada o dañada.
El modo de funcionamiento automático y las restricciones de uso están explicadas en este manual.
Riesgo de explosión y de incendio.
- Evite las llamas y las chispas. No fume.
- Proteja las superícies de contactos eléctricos de la batería contra cortocircuitos.
No deje la batería en carga y sin vigilancia durante mucho tiempo
- Desconecte la alimentación eléctrica antes de conectar o desconectar las conexiones sobre la batería.
- El borne de la batería no conectado al chasis debe conectarse primero. La otra conexión se debe efectuar en el chasis, lejos de la batería y de la canalización de combustible. El cargador de baterías debe conectarse después a la red eléctrica.
- Tras la operación de carga, desconecte el cargador de la red eléctrica, retire la conexión del chasis y la conexión de la batería, en este orden.
Conexión eléctrica :
- Aparato de clase II
- La conexión a la red eléctrica se debe efectuar conforme a las reglas de instalación nacionales.
Mantenimiento:
- Si se daña el cable de alimentación, deberá ser reemplazado por el fabricante, su servicio post-venta o una persona cualificada, para evitar todo peligro.
Normativa:
- Aparato conforme a las directivas europeas.
- La declaración de conformidad está disponible en nuestra página web.
- Marca de conformidad EAC (Comunidad económica Euroasiática)
- Equipo conforme a los requisitos británicos. La Declaración de Conformidad Británica está disponible en nuestra página web (véase la portada).
- Equipamiento conforme a las normas marroquíes.
- La declaración de conformidad C_ (CMIM) está disponible en nuestra página web (ver página de portada).
Desecho :
- Este material es objeto de una recogida selectiva. No lo deposite en un contenedor doméstico.
DESCRIPCIÓN GENERAL
El GYSFLASH 1.12 Lithium es ideal para recarga baterías al Litio de tipo Litio - Hierro - Fosfato (LFP / LiFePO4). Este cargador se ha diseñado especialmente para la recarga de baterías LFP de 12V (4 elementos en serie) de 0,5 Ah a 20 Ah, o para el mantenimiento de carga hasta 50 Ah.
PUESTA EN MARCHA
- Conecte el cargador a la batería con el accesorios de su preferencia (pinzas, terminales, etc).
- Conecte el cargador sobre la toma de corriente (red monofásica 220-240Vac 50-60Hz).
- Durante la carga, el aparato indica el estado de avance de esta. Cuando el indicador
arrancar el motor. Y cuando el indicador
OK sigue encendido, la batería está completamente cargada.
OK parpadea, la batería está lista para
- Tras la operación de carga, desconecte el cargador de la red eléctrica y luego retire la conexión de la batería.
MODO DE CARGA
- Descripción del Modo de carga :
Modo de CARGA (14.5V/1A):
Modo destinado a la carga de pequeñas baterías de 12V al litio de 0.5 Ah a 20 Ah y hasta 50 Ah para el mantenimiento de carga. Ciclo de carga automático en ocho etapas.
Si la moto está equipada con una toma de 12V, el GYSFLASH 1.12 Lithium puede cargar la batería mediante esta toma con el sistema CAN-BUS, sin tener que encender el tablero de a bordo. En esta configuración, conectar el adaptador de encendedor (ref. 029439) sobre el cargador y el enchufe 12V de la moto y proceda a la «Puesta en marcha» indicada en la página precedente. En algunos casos, es posible que la carga se inicie 2 minutos después de haber realizado las conexiones.
- Curva de carga :
El GYSFLASH 1.12 Lithium utiliza una curva de carga evolucionada de ocho etapas que garantiza el rendimiento óptimo de su batería.
line
| Time | U | I | | ----------------- | ---- | ---- | | < 1s | 0 | 0 | | Max 5 min | 0 | 0 | | Max 30 h | 0 | 0 | | Max 20 h | 0 | 0 | | Prueba | 0 | 0 | | 3 min | 0 | 0 | | Max 10 h | 0 | 0 | | Max 2 h | 0 | 0 | | Igualización / equilibrado | 0 | 0 | | No limit (Mantenimiento cada 10 días) | 0 | 0 |Etapa 1: Análisis
Análisis del estado de la batería (nivel de carga, inversión de polaridad, batería conectada incorrecta...)
Etapa 5: Prueba
Prueba de conservación de carga
Etapa ② : Recuperación (0.2A)
Algoritmo de recuperación tras una descarga profunda.
Etapa 6: Complemento
Carga con corriente reducida que permite llegar al 100% del nivel de carga.
Etapa 3 : Carga (1A)
Carga rápida con corriente máxima que permite llegar al 90% del nivel de carga.
Etapa 7: Igualización / equilibrado (14.4V)
Equilibrado de las células de la batería.
Etapa 4 : Absorción (13.8V)
Carga con voltaje constante para llevar el nivel de carga a 98%.
Etapa 8: Mantenimiento de carga (13.8V)
Mantenimiento del nivel de carga de la batería a su nivel máximo con una carga de mantenimiento cada 10 días.
- Tiempo de carga estimada
| Capacidad de la batería | 1 Ah(3 Ah EqPb*) | 5 Ah(15 Ah EqPb*) | 10 Ah(30 Ah EqPb*) | 20 Ah(60 Ah EqPb*) |
| Tiempo de carga 0% >>> 90% | 1 h 30 4 h | 30 8 h 30 16 h |
*Equivalente en batería al plomo: una batería al litio posee mejores rendimientos de arranque (CCA) que una batería al plomo. Es por ello que los fabricante de baterías al litio indican el equivalente de la batería al plomo (EqPb) que corresponde a la capacidad que tendría una batería al plomo con los mismos rendimientos de arranque. Por ejemplo, una batería LFP de 10 Ah tendrá los mismos rendimientos de arranque que una batería al plomo de alrededor de 30 Ah.
- Protecciones:
El GYSFLASH 1.12 Lithium posee un conjunto de dispositivos que le protegen contra los cortocircuitos y la inversión de polaridad. Dispone de un sistema anti chispas que evita las chispas cuando se conectar el cargador a la batería. Este cargador es de doble aislamiento y es compatible con la electrónica de los vehículos.
El GYSFLASH 1.12 Lithium está equipado con un sensor de temperatura integrado que le permite adaptar su corriente de carga en función de la temperatura ambiente para evitar cualquier sobrecalentamiento de la electrónica interna.
ANOMALÍAS, CAUSAS Y SOLUCIONES
| Anomalías Causas Soluciones | |||
| 1 | El indicador⚠️ parpadea rápidamente. | Inversión de polaridadVoltaje de batería demasiado elevado | Compruebe que las pinzas estén bien conectadas.Compruebe que su batería sea de 12V. |
| 2 | El indicador⚠️ parpadea lentamente. | Batería no funcional o con tensión muy débil. | Cambiar la batería. |
| 3 | El indicador⚠️ está encendido. | Fallo en la carga, batería no recuperable.Fallo térmico | Cambiar de batería y reiniciar una carga.Temperatura ambiente demasiado elevada (>50°C), airear el local y dejar que el cargador se enfríe. |
| 4 | El indicador Tunisia parpadea. | Cargador en espera (standby) | Conecte una batería al cargador para salir del modo de espera (standby). |
GARANTÍA
La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra) La garantía no cubre:
- Todas las otras averías resultando del transporte
- El desgaste normal de las piezas (cables, pinzas...)
- Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)
- Los fallos relacionados con el entorno (polución, oxidación, polvo...)
En caso de fallo, regresen la maquina a su distribuidor, adjuntando: - Un justificativo de compra con fecha (recibo, factura...)
- Una nota explicativa del fallo
ПРАВИЛА БЕЗОПАСНОСТИ
- una nota esplicativa del guasto.
TABLEAU TECHNIQUE / TECHNICAL TABLE / TECHNISCHE DATEN / TABLA TÉCNICA / ТАБЛИЦА С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ / TABELLA TECNICA / TECHNISCHE TABEL
| Gysflash 1.12 Lithium | ||
| Référence modèleReferenceArt.-Nr. des ModellsReferencia del modelo | Артикул моделиReferentie modelRiferimento modello | 029675 |
| Tension d'alimentation assignéeRated power supply voltageNetzspannungTensión de red asignada | Номинальное напряжение питанияNominale voedingsspanningTensione di alimentazione nominale | ~ 220-240 VAC50 / 60 Hz |
| Puissance assignéeRated powerNetzleistungPotencia asignada | Номинальная мощностьNominale vermogenPotenza nominale | 18 W |
| Tensions de sortie assignéesRated output voltageAusgangsspannungTensiones de salida asignadas | Номинальные выходные напряженияUitgaande nominale spanningTensione di uscita nominale | 12 VDC |
| Courant de sortie assignéeRated output currentAusgangsstromCorriente de salida asignada | Номинальный выходной токUitgaande nominale spanningCorrente di uscita nominale | 1 A |
| Capacité assignée de batterieRated battery capacityBatterie-KapazitätCapacidad asignada de batería | Номинальная емкость батареиNominale accu capaciteitCapacità nominale della batteria | 0.5 – 20 Ah(max. 50 Ah) |
| Consommation batteries au reposBattery consumption when idleVerbrauch im RuhezustandConsumo de baterías en reposo | Потребление АКБ в нерабочем состоянииAccu verbruik in ruststandConsumo batterie in riposo | < 0.5mA |
| OndulationRippleWelligkeitOndulación | КолебаниеГolvingOndulazione | < 150mV rms |
| Courbe de chargeCharging curveLadekennlinieCurva de carga | Кривая зарядкиLaadcurveCurva di carica | IUoU |
| Température de fonctionnementOperating temperatureBetriebstemperaturTemperatura de funcionamiento | Рабочая температураWerktemperatuurTemperatura di funzionamento | -20°C – +50°C |
| Température de stockageStorage temperatureLagertemperaturTemperatura de almacenado | Температура храненияOpslagtemperatuurTemperatura di stoccaggio | -20°C – +80°C |
| Indice de protectionProtection ratingSchutzartÍndice de protección | Степень защитыBeschermingsklasseGrado di protezione | IP65 |
| Classe de protectionProtection classSchutzklasseClase de protección | Класс защитыBeschermingsklasseClasse di protezione | Class II |
| Niveau de bruitNoise levelStörpegelNivel de ruido | Уровень шумаGeluidsniveauLivello di rumore | < 50dB |
| PoidsWeightGewichtPeso | BecGewichtPeso | 0.35 Kg |
| Dimensions (L x H x P)Dimensions (L x H x D)Abemssungen (L x H x T)Dimensions (L x A x A) | Размеры (Д x В x Ш)Afmetingen (L x H x B)Dimensioni (L x H x D) | 130 x 80 x 38 mm |
| NormesStandardsNormenNormas | НормыNormenNorme | EN 60335-1EN 60335-2-29EN 62233CEI EN 60529EN 50581EN 55014-1EN 55014-2CEI 61000-3-2CEI 61000-3-3 |
PLASTRON / CONTROL PANEL STICKER / FRONTSEITE / TECLADO / ПАНЕЛЬ УПРАВЛЕНИЯ / TASTIERA DI COMMANDO / VOORSTUK

