MANUALE UTENTE Gysflash Lithium 1.12 GYS

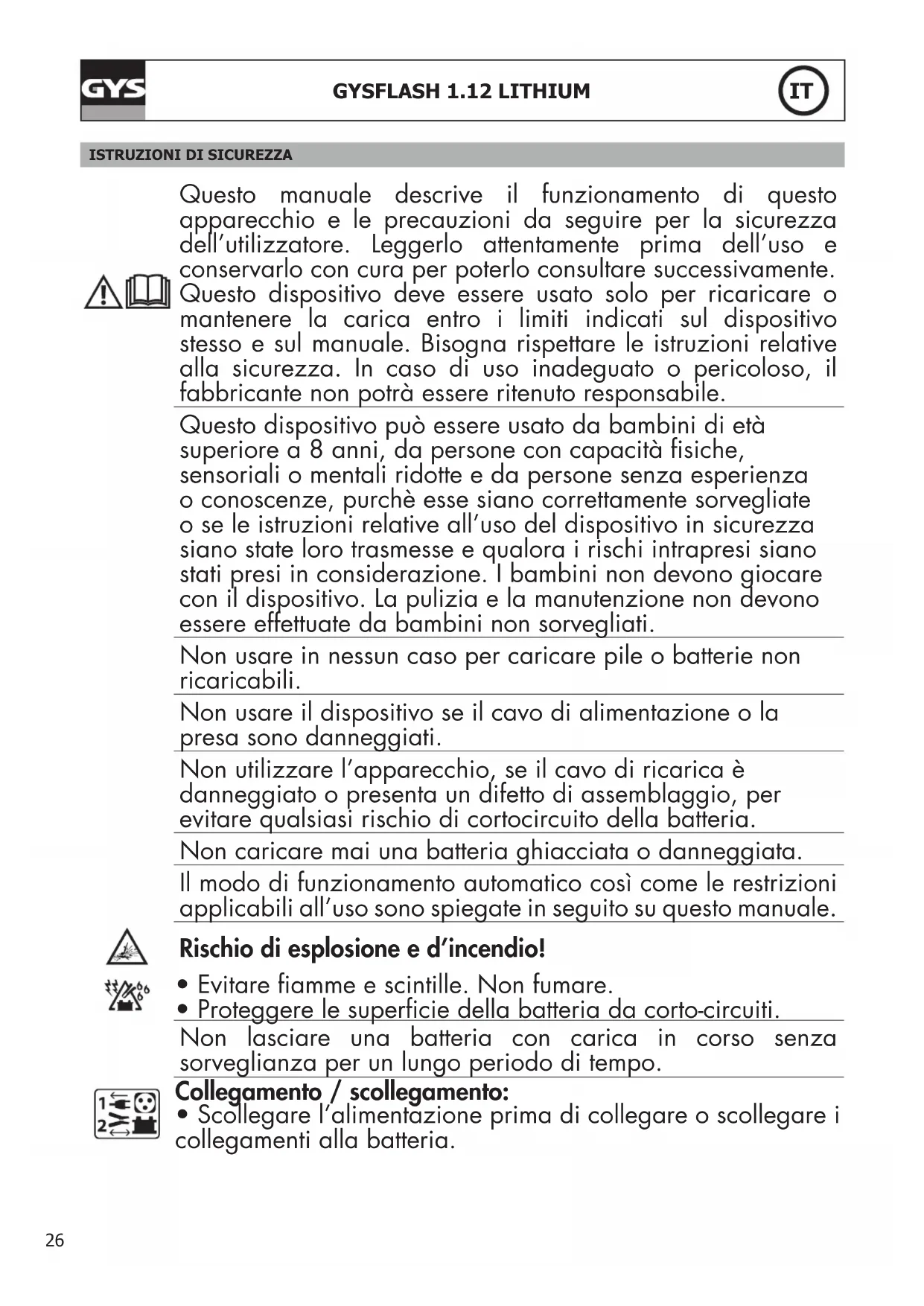

Questo manuale descrive il funzionamento di questo apparecchio e le precauzioni da seguire per la sicurezza dell’utilizzatore. Leggerlo attentamente prima dell’uso e conservarlo con cura per poterlo consultare successivamente. Questo dispositivo deve essere usato solo per ricaricare o mantenere la carica entro i limiti indicati sul dispositivo stesso e sul manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile. Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità siche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, purchè esse siano correttamente sorvegliate o se le istruzioni relative all’uso del dispositivo in sicurezza siano state loro trasmesse e qualora i rischi intrapresi siano stati presi in considerazione. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati. Non usare in nessun caso per caricare pile o batterie non ricaricabili. Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati. Non utilizzare l’apparecchio, se il cavo di ricarica è danneggiato o presenta un difetto di assemblaggio, per evitare qualsiasi rischio di cortocircuito della batteria. Non caricare mai una batteria ghiacciata o danneggiata. Il modo di funzionamento automatico così come le restrizioni applicabili all’uso sono spiegate in seguito su questo manuale. Rischio di esplosione e d’incendio!

• Evitare amme e scintille. Non fumare.

• Proteggere le supercie della batteria da corto-circuiti. Non lasciare una batteria con carica in corso senza sorveglianza per un lungo periodo di tempo. Collegamento / scollegamento:

• Scollegare l’alimentazione prima di collegare o scollegare i collegamenti alla batteria.27 GYSFLASH 1.12 LITHIUM

• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L’altro collegamento deve essere effettuato sul telaio lontano dalla batteria, dalla canaletta del carburante e dal serbatoio. Il caricabatterie deve essere collegato alla rete elettrica.

• Dopo l’operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare la connessione dal telaio e inne la connessione dalla batteria, nell’ordine indicato. Collegamento:

• Apparecchio di classe II

• Il collegamento alla rete di alimentazione deve essere fatto in conformità con le regole d’installazione nazionali. Manutenzione:

• Se il cavo corrente è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio post vendita o da persone di qualica simile per evitare ogni pericolo. Regolamentazione:

• Dispositivo in conformità con le direttive europee.

• La dichiarazione di conformità è disponibile sul nostro sito internet.

• Marchio di conformità EAC (Comunità Economica Eurasiatica)

• Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).

• Materiale conforme alle normative marocchine.

• La dichiarazione Cم (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto) Smaltimento :

• Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i riuti domestici.28 GYSFLASH 1.12 LITHIUM

DESCRIZIONE GENERALE Lo GYSFLASH 1.12 Lithium è ideale per ricaricare le batterie al Litio di tipo Litio Ferro Fosfato (LFP / LiFePO4). Questo caricabatterie è stato progettato specialmente per la ricarica di batterie LFP 12V (4 elementi in serie) da 0.5 Ah a 20 Ah, e per il mantenimento di carica no a 50 Ah. AVVIAMENTO

1. Collegare il caricabatterie alla batteria con l’accessorio scelto (morsetti, connettori a occhiello, ecc.).

2. Collegare il caricabatterie alla presa (rete monofase 220-240Vac 50-60Hz).

3. Durante la carica, il dispositivo indica lo stato di avanzamento della carica. Quando la spia

lampeggia, la batteria è pronta ad avviare il motore. E quando la spia rimane accesa, la batteria è completamente carica. 4. Dopo l’operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare le connessioni dalla batteria.

• Descrizione della modalità di carica : Modo CARICA (14.5V/1A) : Modalità destinata alla carica di piccole batterie 12V al litio da 0.5 Ah a 20 Ah e no a 50 Ah per il mantenimento di carica. Ciclo di carica automatico in otto tappe. Se la moto è dotata di una presa 12 V, lo GYSFLASH 1.12 Lithium è capace di caricare la batteria tramite questa presa con il sistema CAN-BUS, senza dover accendere il cruscotto. In questa congurazione, collegare l’adattatore all’ac- cendisigari (cod. 029439) sul caricabatterie e la presa 12 V della moto poi seguire la procedura di «Accensione» della pagina precedente. In certi casi, è possibile che la carica si avvii solo dopo 2 minuti dopo che le connessioni sono state eettuate.

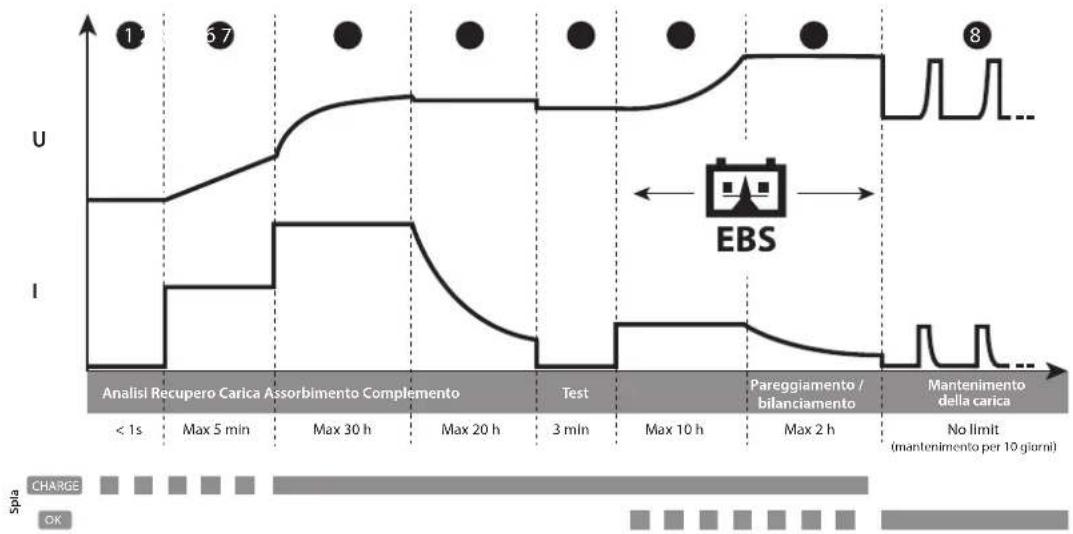

• Curva di carica : Lo GYSFLASH 1.12 Lithium utilizza una curva di carica evoluta in otto tappe che garantisce le prestazioni ottimali della vostra batte- ria al litio.

: Analisi Analisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata…) Tappa

: Test Test di conservazione della carica. Tappa

: Recupero (0.2A) Algoritmo di recupero di batteria profondamente scarica. Tappa

: Complemento Carica a corrente ridotta che permette di raggiungere il 100% del livello di carica. Tappa

: Carica (1A) Carica rapida a corrente massima che permette di raggiun- gere il 90% del livello di carica. Tappa

: Pareggiamento / bilanciamento (14.4V) Bilanciamento delle cellule della batteria. Tappa

: Assorbimento (13.8V) Carica a tensione costante per arrivare al livello di carica del 98%. Tappa

: Mantenimento della carica (13.8V) Mantiene il livello di carica della batteria al suo massimo di mante- nimento per 10 giorni.29 GYSFLASH 1.12 LITHIUM

• Tempo di carica stimato Capacità della batteria 1 Ah (3 Ah EqPb*) 5 Ah (15 Ah EqPb*)10 Ah(30 Ah EqPb*)20 Ah(60 Ah EqPb*)Tempo di carica 0% >>> 90%1 h 30 4 h 30 8 h 30 16 h *Confronto con batteria al piombo : Una batteria al litio possiede migliori prestazioni di avviamento (CCA) di una batteria al piombo. E’ per questo che certi fabbricanti di batterie al litio indicano l’equivalente batteria al piombo (EqPb) che corrisponde alla capacità che avrebbe una batteria al piombo con le stesse prestazioni di avviamento. Per esempio, una batteria LFP da 10 Ah avrà le stesse prestazioni di avviamento di una batteria al piombo da circa 30 Ah.

• Protezioni : Lo GYSFLASH 1.12 Lithium possiede un insieme di dispositivi che lo proteggono contro i corto-circuiti e le inversioni di polarità. Dispone di un sistema che evita ogni scintilla durante il collegamento del caricabatterie alla batteria. Il caricabatterie è a doppio isolamento ed è compatibile con l’elettronica dei veicoli. Lo GYSFLASH 1.12 Lithium è dotato di un sensore di temperatura integrato che gli permette di adattare la sua corrente di carica in funzione della temperatura ambiente per evitare qualsiasi surriscaldamento dell’elettronica interna.

ANOMALIE, CAUSE, RIMEDI

Anomalie Cause Rimedi La spia lampeggia velocemente.• Inversione di polarità • Tensione batteria troppo elevata• Vericare che i morsetti siano correttamente collegati. • Vericare che si tratti di una batteria 12V. La spia lampeggia lentamente.Batteria fuori servizio o molto debole in tensione.Cambiare la batteria. La spia è accesa.• Fallimento durante la carica, batteria non recuperabile. • Difetto termico.• Cambiare batteria e rilanciare la carica. • Temperatura ambiente troppo elevata (>50°C), aerare il locale e lasciar rareddare il caricabatterie. La spia lampeggia.Caricabatteria in standby.Connettere una batteria al caricabatterie per uscire dallo stato di standby. GARANZIA La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera). La garanzia non copre:

• Danni dovuti al trasporto.

• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).

• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
