GEBRUIKSAANWIJZING Gysflash 6 Heritage GYS

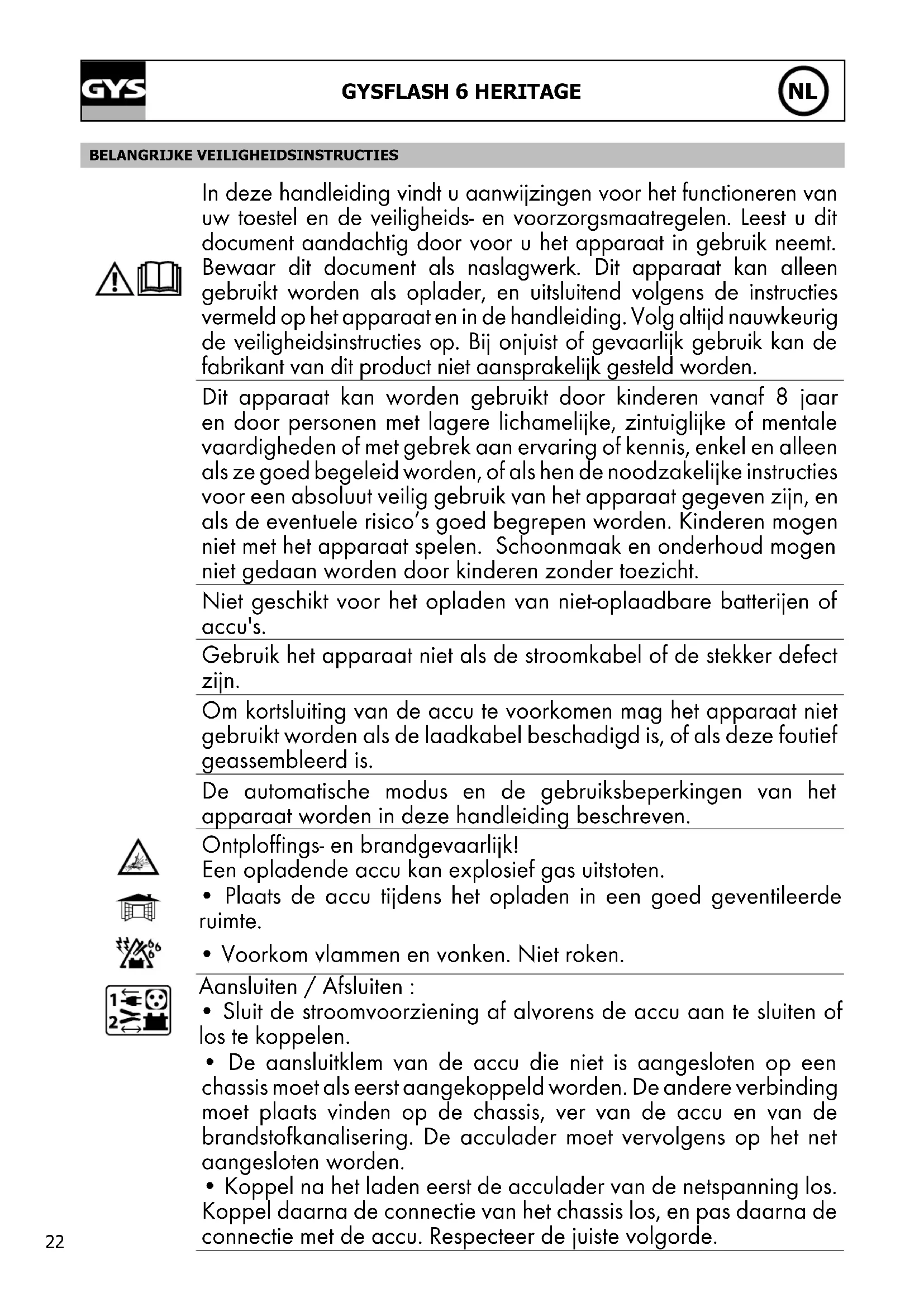

In deze handleiding vindt u aanwijzingen voor het functioneren van uw toestel en de veiligheids- en voorzorgsmaatregelen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Dit apparaat kan alleen gebruikt worden als oplader, en uitsluitend volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij onjuist of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis, enkel en alleen als ze goed begeleid worden, of als hen de noodzakelijke instructies voor een absoluut veilig gebruik van het apparaat gegeven zijn, en als de eventuele risico's goed begrepen worden. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud mogen niet gedaan worden door kinderen zonder toezicht.

Niet geschikt voor het opladen van niet-oplaadbare batterijen of accu's.

Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn.

Om kortsluiting van de accu te voorkomen mag het apparaat niet gebruikt worden als de laadkabel beschadigd is, of als deze foutief geassembleerd is.

De automatische modus en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven.

Ontploffings- en brandgevaarlijk!

Een opladende accu kan explosief gas uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.
• Voorkom vlammen en vonken. Niet roken.

Aansluiten / Afsluiten :

• Sluit de stroomvoorziening af alvorens de accu aan te sluiten of los te koppelen.
• De aansluitklem van de accu die niet is aangesloten op een chassis moet als eerst aangekoppeld worden. De andere verbinding moet plaats vinden op de chassis, ver van de accu en van de brandstofkanalisering. De acculader moet vervolgens op het net aangesloten worden.
• Koppel na het laden eerst de acculader van de netspanning los. Koppel daarna de connectie van het chassis los, en pas daarna de connectie met de accu. Respecteer de juiste volgorde.

Aansluiten :

• Apparaat klasse II
• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren.

Onderhoud :

- Als de voedingskabel beschadigd is moet deze vervangen worden door de fabrikant, diens reparatie-dienst of een gelijkwaardig gekwalificeerde technicus, om ieder gevaar te vermijden.

Richtlijnen :

• Apparaat voldoet aan de Europese richtlijnen.
• De conformiteitsverklaring is te vinden op onze internetsite.
• EAC merk (Euraziatische Economische Gemeenschap).
• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).
• Materiale conforme alle normative marocchine.
• La dichiarazione C _o (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto)

Afvalverwerking :

- Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen.

ALGEMENE BESCHRIJVING

Uw Gysflash is speciaal ontworpen voor het opladen van de meeste lood-accu's, met onderhoud of onderhoudsvrij, die gebruikt worden in auto's en in veel andere voertuigen. Dit kunnen verschillende types accu's zijn, bijvoorbeeld : GEL (gegeleerde elektrolyt), AGM (geïmpregneerde elektrolyt), WET, MF (Maintenance Free) CA (Calcium).....

De GYSFLASH 6 HERITAGE is perfect geschikt voor het opladen van :

- 6V accu's (3 elementen van 2V) van 1,2 Ah tot 125 Ah en tot 170 Ah voor het druppel-laden

- 12V accu's (6 elementen van 2V) van 1,2 Ah tot 125 Ah en tot 170 Ah voor het druppel-laden.

OPSTARTEN

1. Sluit de accu-lader aan op de accu met behulp van de gekozen hulpmiddelen (klemmen, kabelschoenen enz.).
2. Sluit de acculader aan op een stopcontact (enkel fase netwerk, 220-240Vac 50-60 Hz).
3. Kies de module met een druk op knop ▶ . Het opladen start automatisch na ongeveer vijf seconden.
4. Tijdens het opladen geeft het apparaat het laadniveau aan. Wanneer het lampje OK knippert, is de accu gereed om de motor op te starten. En wanneer het lampje OK blijft branden is de accu volledig opgeladen.
5. Het laden kan op ieder gewenst moment onderbroken worden, door de stekker uit het stopcontact te halen of door op knop drukken.
6. Koppel, na afloop van het laadproces, eerst de acculader van de netspanning af. Koppel daarna de aansluitingen van de accu los.

LAAD MODULES

- Beschrijving Modules en Opties :

LAAD module 6V (7.3V / 6A) :

Module bestemd voor het laden en druppel-laden van 6V lood-accu's. Automatische laad-cyclus in 8 stappen.

LAAD module 12V (14.6V / 6A) :

Module bestemd voor het laden en druppel-laden van 12V lood-accu's. Automatische laad-cyclus in 8 stappen.

Optie die de laadstroom beperkt tot 0.8A, om zo de kleinere accu tijdens het laden te sparen. Deze optie moet geactiveerd worden wanneer de accu een nominale capaciteit heeft van minder dan 15Ah.

REFRESH optie :

Optie waarmee een extra etappe aan de laadcyclus toegevoegd kan worden (etappe 7), om sterk ontladen accu's weer te herstellen.

refresh

: het wordt aanbevolen om deze functie niet te gebruiken voor het opladen van verzegelde accu's. Advies : Controleer het waterniveau van de accu en vul dit indien nodig bij na het opladen met de Refresh optie.

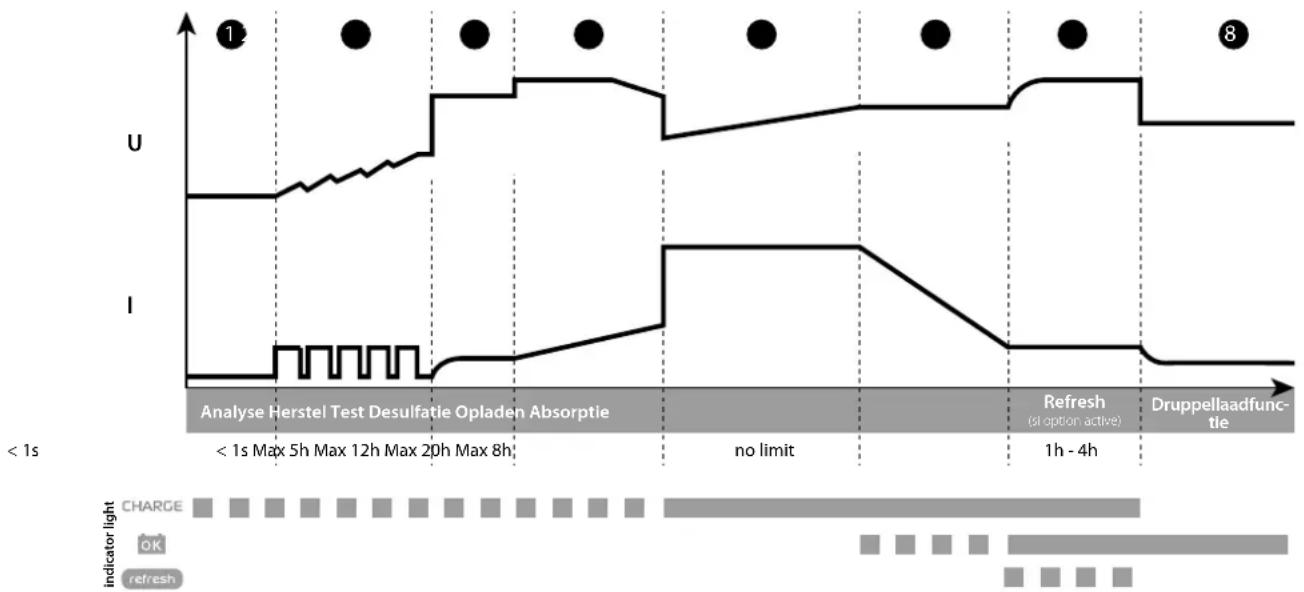

- Laadcurve :

De GYSFLASH 6 HERITAGE gebruikt een geëvolueerde laadcurve in acht stappen, die de maximale prestaties van uw accu garandeert.

Stap 1 : Analyse

Analyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)

Stap 2 : Herstel (6V 12V 3A-0.5A\*)

Algoritme van het herstel van de beschadigde elementen als gevolg van diepe ontlading.

Stap 3 : Test

Test gesulfateerde accu.

Stap 4 : Desulfatie (6V 7.9V / 12V 15.8V)

Algoritme van de desulfatie van de accu.

Stap 5 : Laden (6V 12V 6A-0.8A\*)

Snel laden met optimale stroom, voor het bereiken van 80% van het laadniveau.

Stap 6 : Absorptie (6V 7.3V / 12V 14.6V)

Laden met constante spanning, om de accu voor 100% op te laden.

Stap 7 : Refresh (optie 6V 7.9V / 12V 15.8V)

Als voor de Refresh optie is gekozen, zal de acculader extra stroom injecteren, en een gas creëren dat het mogelijk maakt de elektrolyt te mengen en zo de cellen van de accu te herstellen. Tijdens deze fase kan de accu een beetje water verliezen.

Stap 8 : Druppel-laden (6V 6.7V / 12V 13.6V)

Handhaving van het maximum laadniveau van de accu.

• Geschatte laadtijd	6V			12V
	0.8A			6A
Capaciteit van de accu	2 Ah	8 Ah	15 Ah	20 Ah	50 Ah	125 Ah
Laadtijd 20% >>> 80%	2 h	6 h	11 h	3 h	6 h	14 h

- Beveiligingen :

De GYSFLASH 6 HERITAGE beschikt over een reeks beveiligingen die het apparaat beschermen tegen kortsluiting en polariteitsomwisseling. Het apparaat beschikt over een systeem dat vonkvorming tijdens het aankoppelen van de acculader op de accu voorkomt. De lader heeft een dubbele isolatie en is compatibel met de elektronica van auto's.

De GYSFLASH 6 HERITAGE is uitgerust met een ingebouwde temperatuur sensor, die het apparaat in staat stelt om de laadstroom aan te passen aan de omgevingstemperatuur, om zodoende oververhitting van de interne elektronica te voorkomen.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

	Afwijkingen Oorzaken Oplossingen
1	Het lampje [ZW67] knippert.	OmpolingTe hoge accu-spanningKortsluiting klemmen	Controleer of de klemmen goed aangesloten zijn.Controleer of de gekozen module overeenkomt met de nominale spanning van de accu.
2	Het lampje brandt.	Opladen mislukt, accu onherstelbaar beschadigd.	Verwissel de accu en druk op om het laden weer op te starten.
3	Het lampje [TW3H] blijft branden, zelfs na een druk op knc [WW02].	Thermische fout.	Te hoge omgevingstemperatuur ( >60^ ), ventileer het vertrek en laat de lader afkoelen.
4	Het lampje knippert.	Acculader op stand by.	Druk op de knop of sluit een accu op de accu-lader aan om de standby module te verlaten.
5	Het lampje blijft branden.	Opladen onderbroken door op de knop te drukken.	Druk opnieuw op om het laden weer op te starten.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).
• Een beschrijving van de storing.
