BEDIENUNGSANLEITUNG Gysflash 6 Heritage GYS

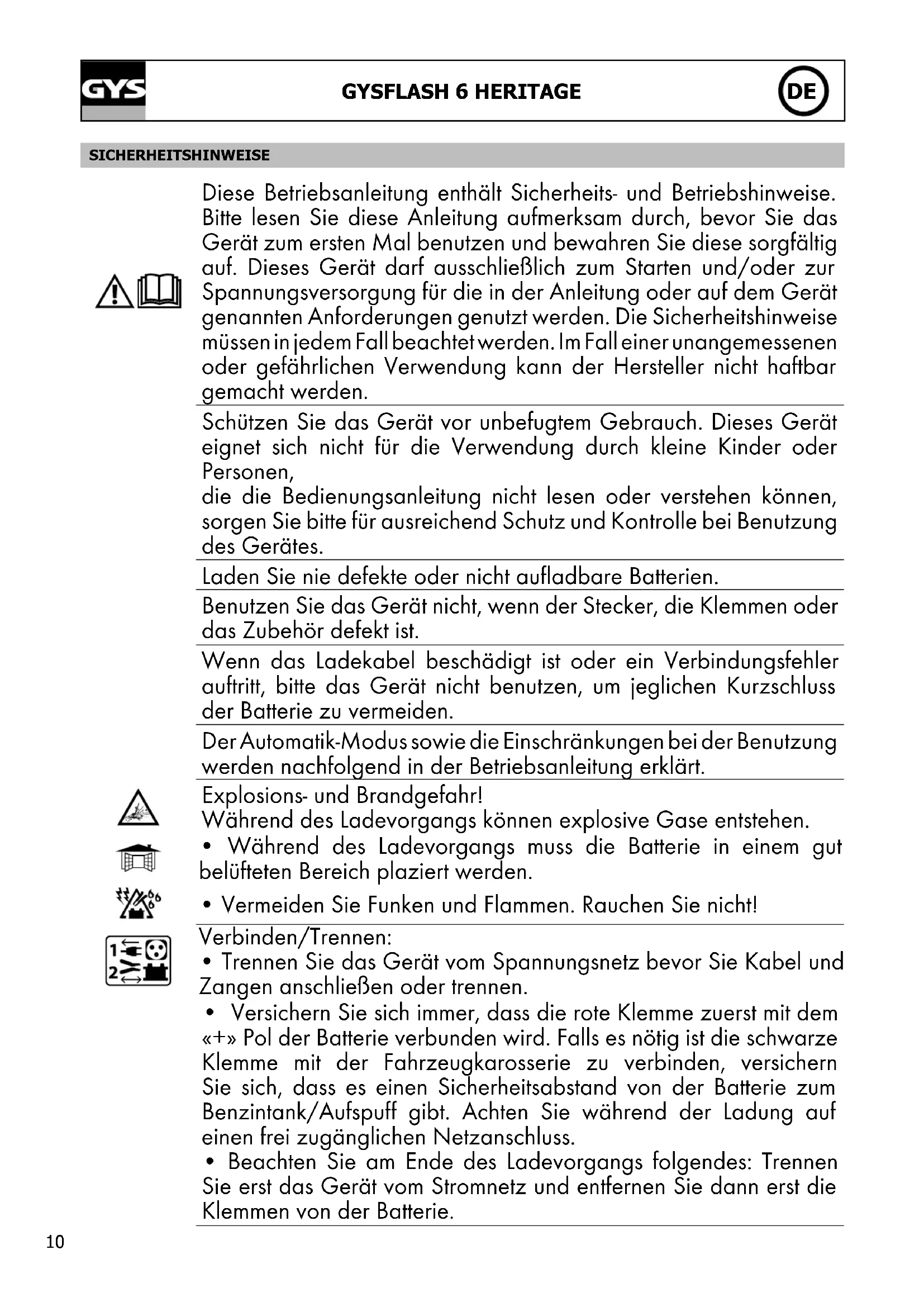

SICHERHEITSHINWEISE Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf. Dieses Gerät darf ausschließlich zum Starten und/oder zur Spannungsversorgung für die in der Anleitung oder auf dem Gerät genannten Anforderungen genutzt werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden. Schützen Sie das Gerät vor unbefugtem Gebrauch. Dieses Gerät eignet sich nicht für die Verwendung durch kleine Kinder oder Personen, die die Bedienungsanleitung nicht lesen oder verstehen können, sorgen Sie bitte für ausreichend Schutz und Kontrolle bei Benutzung des Gerätes. Laden Sie nie defekte oder nicht aufladbare Batterien. Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist. Wenn das Ladekabel beschädigt ist oder ein Verbindungsfehler auftritt, bitte das Gerät nicht benutzen, um jeglichen Kurzschluss der Batterie zu vermeiden. Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklärt. Explosions- und Brandgefahr! Während des Ladevorgangs können explosive Gase entstehen.

• Während des Ladevorgangs muss die Batterie in einem gut belüfteten Bereich plaziert werden.

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht! Verbinden/Trennen:

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Zangen anschließen oder trennen.

• Versichern Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarosserie zu verbinden, versichern Sie sich, dass es einen Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.

• Beachten Sie am Ende des Ladevorgangs folgendes: Trennen Sie erst das Gerät vom Stromnetz und entfernen Sie dann erst die Klemmen von der Batterie.11 GYSFLASH 6 HERITAGE

• Der Anschluss an die Spannungsversorgung muss den nationalen Vorschriften entsprechen. Wartung:

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt, geben Sie das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten Fachbetrieb. Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.

• Die Konformitätserklärung finden Sie auf unsere Webseite.

• EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft).

• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Inter- netseite verfügbar (siehe Titelseite).

• Das Gerät entspricht die marokkanischen Standards.

• Die Konformitätserklärung Cم (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite). Entsorgung:

• Produkt für getrennte Entsorgung (Elektroschrott). Werfen Sie es daher nicht in die Mülltonne! BESCHREIBUNG Das GYSFLASH eignet sich zum Laden verschiedenster Blei-Säure-Batterien. Das GYSFLASH 6 HERITAGE eignet sich zum Laden verschiedenster Batterien, z.B.: GEL , AGM, WET, MF (Maintenance Free), CA (Calcium)... Das GYSFLASH 6 HERITAGE ist zum Laden folgender Batterien geeignet:- 6V-Batterien (3 2V-Teile) von 1,2Ah bis 125Ah und bis 170Ah zur Ladungserhaltung,- 12V-Batterien (6 2V-Teile) von 1,2Ah bis 125Ah und bis 170Ah zur Ladungserhaltung. START 1. Das Ladegerät an die Batterie mit dem gewünschten Zubehör (Klemmen, Hülse etc.) anschließen.2. Das Ladegerät an die Netzsteckdose anschließen (220-240Vac 1-ph. 50-60Hz).3. Den Modus mit der Taste auswählen. Nach ca. fünf Sekunden startet die Ladung automatisch.4. Während der Ladung wird der Ladefortschritt angezeigt. Blinkt die Kontrollleuchte , ist die Batterie so weit aufgeladen, dass der Motor gestartet werden kann. Leuchtet die Kontrollleuchte konstant, ist die Batterie voll aufgeladen.5. Die Ladung kann jederzeit mit Ziehen des Netzsteckers oder mit der Taste abgebrochen werden.6. Nach dem Ende der Ladung das Ladegerät abschalten und die Polklemmen trennen. LADEMODUS

• Beschreibung der Modi und Optionen: LADEMODUS 6V (7,3V / 6A):Lade- und Erhaltungsladung für 6V-Blei-Säure-Batterien. Automatischer Ladezyklus in 8 Stufen.LADEMODUS 12V (14,6V / 6A):Ladung und Erhaltungsladung für Blei-Säure-Batterie 12V. Automatischer Ladezyklus in 8 Stufen.12 GYSFLASH 6 HERITAGE

«Kleine Batterie» Option (0,8A): Option, die den Ladestrom zum Schutz kleiner Batterien auf 0,8A beschränkt. Diese Option ist für Batte- rien mit eine Nennkapazität unter 15Ah geeignet.REFRESH Option : Option, die eine zusätzliche Stufe (7. Stufe) in den Ladezyklus einfügt, um stark entladene Batterien wie- der aufzuladen. : Diese Option ist für wartungsfree Batterien nicht empfehlenswert.Tipp : Den Wasserstand nach einer Ladung mit Refresh Option prüfen und wenn nötig nachfüllen.

• Ladekurve: Das GYSFLASH 6 HERITAGE besitzt eine achtstuge, weiterentwickelte Ladekurve, die die optimale Leistung Ihrer Batterie gewähr- leistet.

Refresh(option aktiviert)1h - 4h Stufe: AnalyseAnalyse des Batteriezustands (Ladezustand, Verpolung, falsch verbundene Batterie... Stufe: Ladung ( 6A-0.8A* Schnelle Ladung mit Maximalstrom bis die Batterie zu 80% aufge-laden ist. Stufe: Wiederherstellung ( 3A-0.5A*)Wiederherstellungsfunktion für eine tiefenentladene Batte- rie.

Stufe: Absorption ( 7.3V / 14.6V)Ladung mit konstanter Spannung bis die Batterie zu 100% aufge-laden ist. Stufe: TestTest auf sulfatierte Batterie. Stufe: Refresh (option 7.9V / 15.8V)Ist die Refresh Option ausgewählt, erzeugt das Ladegerät einen zusätzlichen Strom, um in der Batterie Gas zu erzeugen, das die Elektrolytmischung und die Wiederbelebung der Batteriezellen In dieser Phase kann die Batterie ein wenig Wasser verlieren. Stufe: Desulfutarierung ( 7.9V / 15.8V)Desulfutarierung der Batterie. Stufe: Erhaltungsladung ( 6.7V / 13.6V)Maximale Ladungserhaltung.*mit Option «kleine Batterie»

• Geschätzte Ladezeit Batteriekapazität 2 Ah 8 Ah 15 Ah 20 Ah 50 Ah 125 Ah Ladedauer 20% >>> 80% 2 h 6 h 11 h 3 h 6 h 14 h

• Schutz: Das GYSFLASH 6 HERITAGE ist gegen Kurzschlüsse und Verpolung geschützt. Das Gerät ist gegen die Entstehung elektrische Funken beim Anschluss des Geräts geschützt. Es besitzt eine doppelte Isolierung und beinußt die Fahrzeugelektronik nicht. Das GYSFLASH 6 HERITAGE besitzt einen Temperatursensor, der die Überhitzung der internen Elektronik vermeidet.13 GYSFLASH 6 HERITAGE

Fehler Ursachen Hilfsmittel Die Kontrollleuchte blinkt.• Verpolung • Batteriespannung zu hoch • Klemmen im Kurzschluss• Richtigen Anschluss der Klemmen prüfen. • Prüfen, ob der ausgewählte Modus der Nennspan-nung der Batterie entspricht. Die Kontrollleuchte leuchtet.Ladefehler, nicht mehr auadbare Batterie.Batterie austauschen und drücken, um neu zu laden. Die Kontrollleuchte leuchtet weiter, sel-bst nach einem Druck auf die Taste Thermischer Fehler.Umgebungstemperatur zu hoch (>60°C), den Raum lüften und das Ladegerät sich abkühlen zu lassen. Die Kontrollleuchte blinkt.Ladegerät im Standby-Modus. Auf drücken oder eine Batterie an das Ladegerät anschließen, um den Standby-Modus zu verlassen. Die Kontrollleuchte leuchtet weiter.Ladung mit Taste unterbrochen.Wieder auf drücken, um die Ladung fortzu-setzen. HERSTELLERGARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beauftragten erfolgen eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz von Ersatzteilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert. Ausschluss: Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen Gebruach, Sturz oder harte Stöße sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind. Keine Garantie wird für Verschleißteile (z. B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebruachsspuren übernommen. Das betreffende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (unterschrift) des zuvor Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung trägt der Hersteller ausschließlich die Kosten für den Rückversand an den Fachhändler.14 GYSFLASH 6 HERITAGE
