MANUALE UTENTE Gysflash 6 Heritage GYS

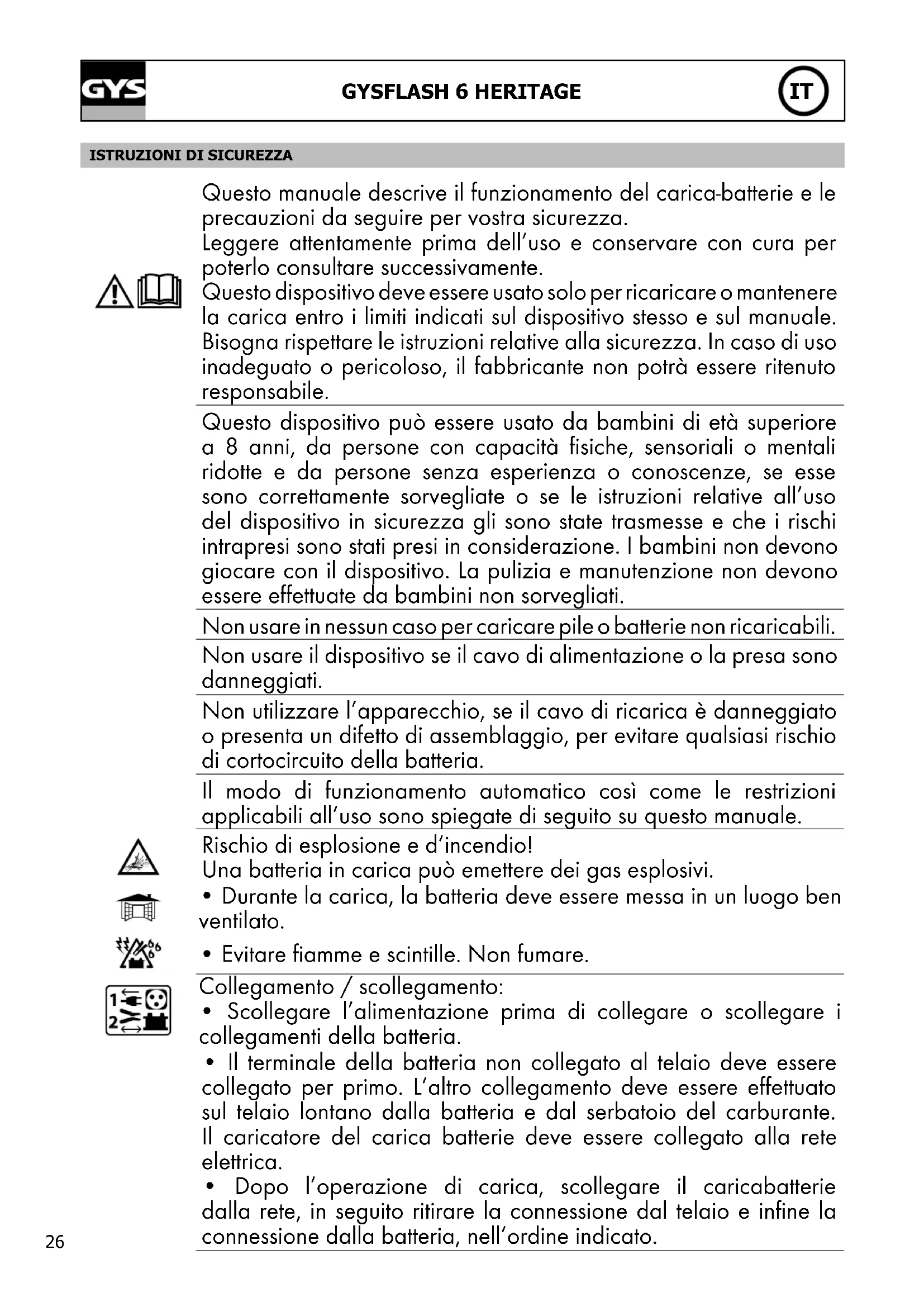

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza.

Leggere attentamente prima dell'uso e conservare con cura per poterlo consultare successivamente.

Questo dispositivo deve essere usato solo per ricaricare o mantenere la carica entro i limiti indicati sul dispositivo stesso e sul manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, se esse sono correttamente sorvegliate o se le istruzioni relative all'uso del dispositivo in sicurezza gli sono state trasmesse e che i rischi intrapresi sono stati presi in considerazione. I bambini non devono giocare con il dispositivo. La pulizia e manutenzione non devono essere effettuate da bambini non sorvegliati.

Non usare in nessun caso per caricare pile o batterie non ricaricabili.

Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati.

Non utilizzare l'apparecchio, se il cavo di ricarica è danneggiato o presenta un difetto di assemblaggio, per evitare qualsiasi rischio di cortocircuito della batteria.

Il modo di funzionamento automatico così come le restrizioni applicabili all'uso sono spiegate di seguito su questo manuale.

Rischio di esplosione e d'incendio!

Una batteria in carica può emettere dei gas esplosivi.

- Durante la carica, la batteria deve essere messa in un luogo ben ventilato.

- Evitare fiamme e scintille. Non fumare.

Collegamento / scollegamento:

- Scollegare l'alimentazione prima di collegare o scollegare i collegamenti della batteria.

- Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'altro collegamento deve essere effettuato sul telaio lontano dalla batteria e dal serbatoio del carburante. Il caricatore del carica batterie deve essere collegato alla rete elettrica.

- Dopo l'operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare la connessione dal telaio e infine la connessione dalla batteria, nell'ordine indicato.

Collegamento:

• Apparecchio di classe II
• Il collegamento alla rete di alimentazione deve essere fatto in conformità con le regole d'installazione nazionali.

Manutenzione:

- Se il cavo corrente è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio post vendita o da persone di qualifica simile per evitare ogni pericolo.

Regolamentazione:

• Apparecchio conforme alle direttive europee.
• La dichiarazione di conformità è disponibile sul nostro sito internet.
• Marca di conformità EAC (Comunità Economica Eurasiatica)
• Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C _o (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag)

Scarto:

- Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

DESCRIZIONE GENERALE

Gysflash è stato specialmente progettato per ricaricare la maggior parte delle batterie al piombo con o senza manutenzione, correntemente usate per le macchine e per diversi altri veicoli Queste batterie possono essere di vario tipo es.: GEL (elettrolito gelificato), AGM (elettrolito impregnato), WET, MF (Senza Manutenzione), CA (Calcio)...

GYSFLASH 6 HERITAGE è perfettamente adatto alla carica di :

- batterie 6V (3 elementi da 2V) da 1,2Ah a 125Ah e fino a 170Ah per il mantenimento della carica,

- batterie 12V (6 elementi da 2V) da 1,2Ah a 125Ah e fino a 170Ah per il mantenimento della carica.

AVVIAMENTO

.I Collegare il caricabatterie alla batteria con l'accessorio scelto (morsetti, connettori a occhiello, ecc.).
2. Collegare il caricabatterie alla presa (rete monofase 220-240Vac 50-60Hz).
3. Scegliere la modalità premendo sul tasto ▶ . Dopo circa cinque secondi, la carica si avvia automaticamente.
4. Durante la carica, il dispositivo indica lo stato di avanzamento della carica. Quando la spia OK lampeggia, la batteria è pronta ad avviare il motore. E quando la spia OK rimane accesa, la batteria è completamente carica.
5. La carica può essere interrotta in qualsiasi momento scollegando la spina dalla presa oppure premendo sul tasto ▶.
6. Dopo l'operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare le connessioni dalla batteria.

MODALITA' DI CARICA

- Descrizione dei Modi di carica e delle opzioni:

6V

Modalità CARICA 6V (7.3V / 6A) :

Modalità destinata alla carica e al mantenimento della carica delle batterie al piombo 6V. Ciclo di carica automatico in 8 tappe.

12V

Modalità CARICA 12V (14.6V / 6A) :

Modalità destinata alla carica e al mantenimento della batterie al piombo 12V. Ciclo di carica automatico in 8 tappe.

Opzione « Piccola batteria » (0.8A) :

0.8A

Opzione che limita la corrente di carica a 0.8A per preservare le piccole batterie durante la carica. Questa opzione è da attivare quando la batteria da caricare ha una capacità nominale inferiore a 15Ah.

Opzione REFRESH :

Opzione che permette di aggiungere una tappa supplementare (tappa 7) al ciclo, per ricondizionare le batterie fortemente scariche.

refresh

⚠️ : si raccomanda di non attivare questa opzione per le batterie sigillate.

Suggerimento : Verificare e ripristinare, se necessario, il livello d'acqua della batteria dopo una carica con Refresh.

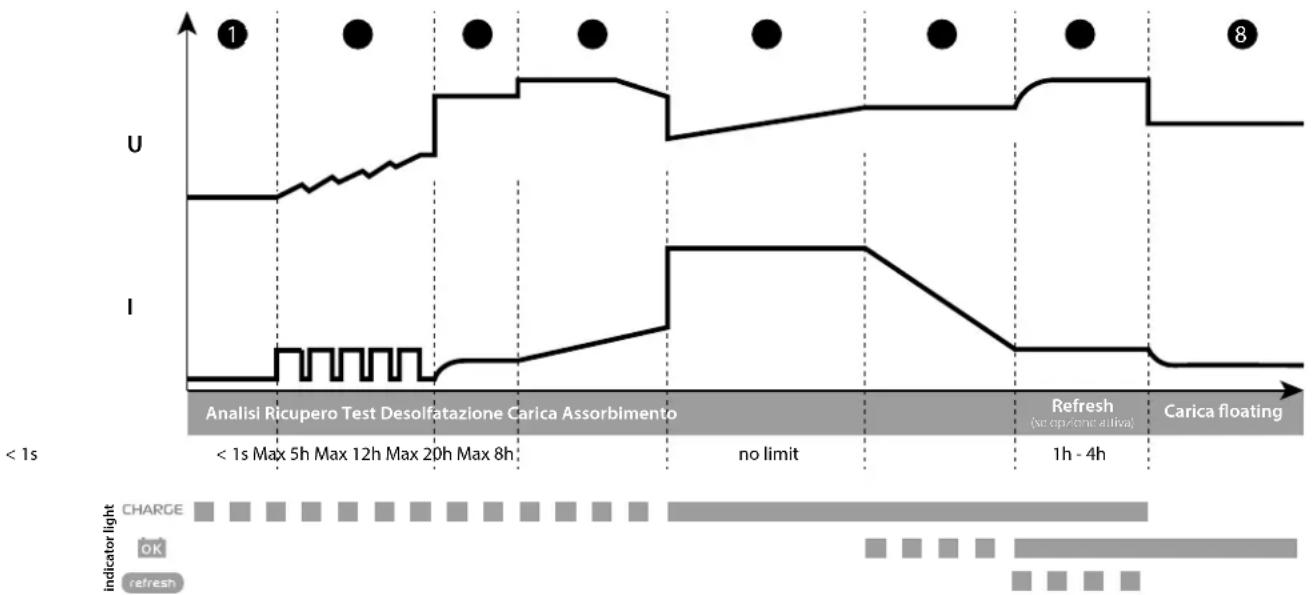

- Curva di carica :

GYSFLASH 6 HERITAGE utilizza una curva di carica evoluta in otto tappe che garantisce le prestazioni ottimali della vostra batteria.

Tappa ① : Analisi

Analisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata...)

Tappa 5 : Carica (6V 12V 6A-0.8A\*)

Carica rapida a corrente massima che permette di raggiungere l'80% del livello di carica.

Tappa 2 : Recupero (6V 12V 3A-0.5A\*)

Algoritmo di ricupero degli elementi danneggiati in seguito ad una scarica profonda.

Tappa 6: Assorbimento (6V 7.3V / 12V 14.6V)

Carica a tensione costante per portare il livello di carica al 100%.

Tappa ③ : Test

Test di batteria solfatata

Tappa 7 : Refresh (opzione 6V 7.9V / 12V 15.8V)

Se l'opzione Refresh è stata selezionata, il caricabatteria fornirà una corrente supplementare per creare del gas che permetterà di mescolare l'elettrolito e ricondizionare le cellule della batteria. Durante questa fase, la batteria può perdere un po' d'acqua.

Tappa 4 : Desolfatazione (6V 7.9V / 12V 15.8V)

Algoritmo di desolfatazione della batteria.

Tappa 8 : Mantenimento della carica (6V 6.7V / 12V 13.6V)

Mantenimento del livello di carica della batteria al suo massimo.

*con opzione « Piccola batteria »

Tempo di carica stimato	6V			12V
	08A			6A
Capacità della batteria	2 Ah	8 Ah	15 Ah	20 Ah	50 Ah	125 Ah
Tempo di carica 20% >>> 80%	2 h	6 h	11 h	3 h	6 h	14 h

- Protezioni :

GYSFLASH 6 HERITAGE possiede un insieme di dispositivi che lo proteggono dai corto-circuiti e le inversioni di polarità. Dispone di un sistema che evita ogni scintilla durante il collegamento del caricabatterie alla batteria. Il caricabatterie è a doppio isolamento ed è compatibile con l'elettronica dei veicoli.

GYSFLASH 6 HERITAGE possiede un sensore di temperatura integrato che gli permette di adattare la corrente di carica a seconda della temperatura ambiente per evitare il surriscaldamento dell'elettronica interna.

ANOMALIE, CAUSE, RIMEDI

	Anomalie Cause Rimedi
1	La spia [0057] lampeggia.	Inversione di polaritàTensione batteria troppo elevataMorsetti in corto circuito	Verificare che i morsetti siano correttamente collegati.Verificare che la modalità selezionata corrisponda alla tensione nominale della batteria.
2	La spia [0766] è accesa.	Fallimento durante la carica, batteria irrecuperabile.	Cambiare batteria e premere su ▶ per rilanciare una carica.
3	La spia resta accesa anche dopo una pressione sul pulsante ▶.	Difetto termico.	Temperatura circostante troppo elevata (>60°C), aerare il locale e lasciar raffreddare il caricabatteria
4	La spia [kCTS] lampeggia.	Caricabatteria in standby.	Premere sul tasto ▶ o collegare una batteria al caricabatterie per uscire dallo standby.
5	La spia resta accesa.	Carica interrotta premendo sul tasto ▶.	Premere ancora su ▶ per riavviare la carica.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
- Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d'acquisto con data (scontrino, fattura...)
