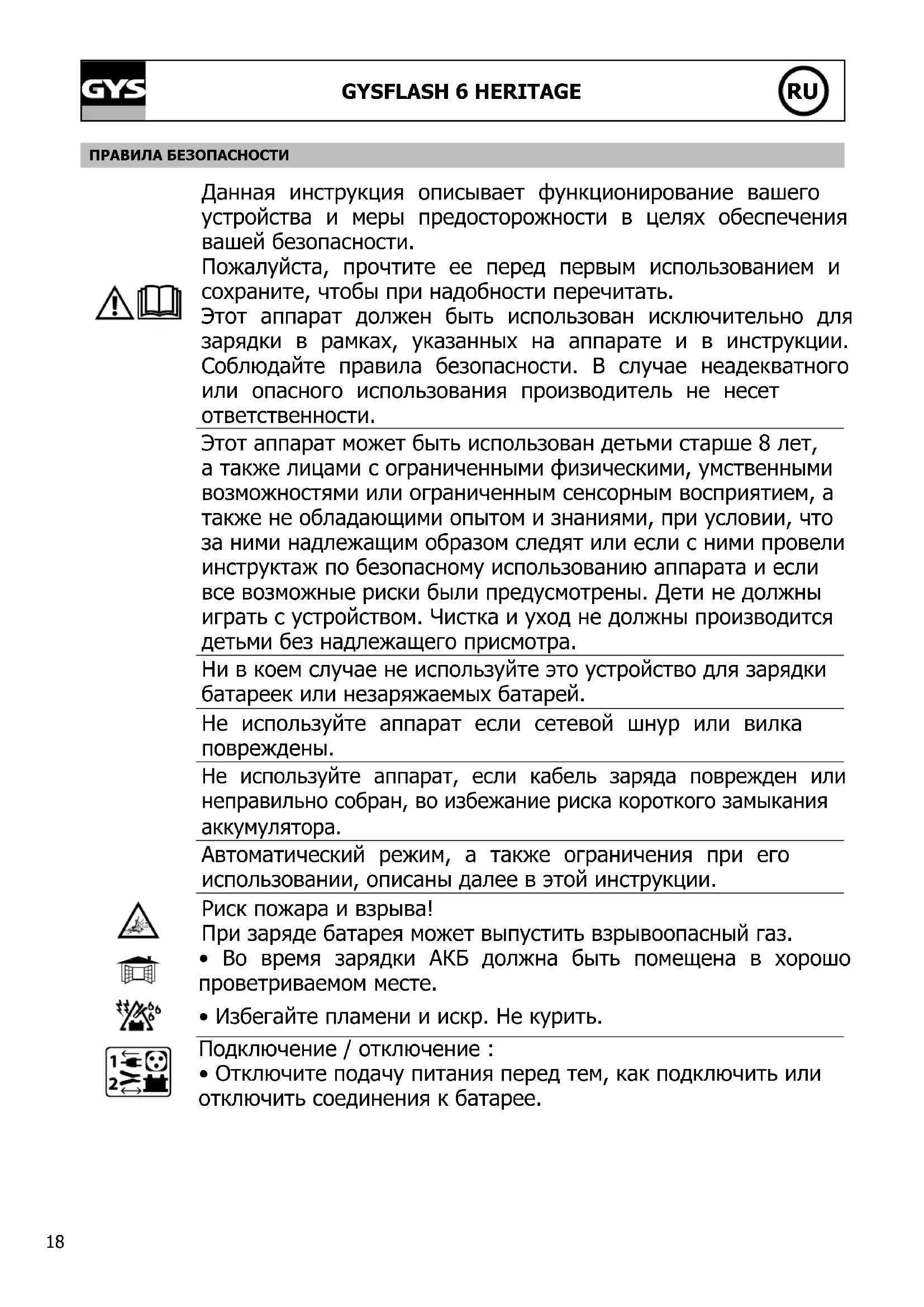

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Gysflash 6 Heritage GYS

Данная инструкция описывает функционирование вашего устройства и меры предосторожности в целях обеспечения вашей безопасности.

Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать.

Этот аппарат должен быть использован исключительно для зарядки в рамках, указанных на аппарате и в инструкции. Соблюдайте правила безопасности. В случае неадекватного или опасного использования производитель не несет ответственности.

Этот аппарат может быть использован детьми старше 8 лет, а также лицами с ограниченными физическими, умственными возможностями или ограниченным сенсорным восприятием, а также не обладающими опытом и знаниями, при условии, что за ними надлежащим образом следят или если с ними провели инструктаж по безопасному использованию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устройством. Чистка и уход не должны производится детьми без надлежащего присмотра.

Ни в коем случае не используйте это устройство для зарядки батареек или незаряжаемых батарей.

Не используйте аппарат если сетевой шнур или вилка повреждены.

Не используйте аппарат, если кабель заряда поврежден или неправильно собран, во избежание риска короткого замыкания аккумулятора.

Автоматический режим, а также ограничения при его использовании, описаны далее в этой инструкции.

Риск пожара и взрыва!

При заряде батарея может выпустить взрывоопасный газ.

• Во время зарядки АКБ должна быть помещена в хорошо проветриваемом месте.
• Избегайте пламени и искр. Не курить.

Подключение / отключение :

- Отключите подачу питания перед тем, как подключить или отключить соединения к батарее.

• Сначала подключите клемму АКБ, не соединенную с шасси. Второе подсоединение должно быть осуществлено на шасси как можно дальше от АКБ и от трубопроводов топливной системы. Затем, подключите зарядное устройство к сети.
• После зарядки отключите зарядное устройство от сети, затем отсоедините зажим от шасси и, наконец, зажим от аккумулятора. Действуйте в указанном порядке.

Подключение :

• Аппарат класса II
• Подключение к электросети должно быть произведено в соответствии с нормами страны.

Обслуживание :

- Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.

Регламентация :

• Аппарат соответствует директивам Евросоюза.
  • Декларация соответствия есть на нашем сайте.
• Знак соответствия ЕАС (Евразийское экономическое сообщество)
• Материал соответствует требованиям Великобритании. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).
• Товар соответствует нормам Марокко. Декларация С _o (СМИМ) доступна для скачивания на нашем сайте (см на титульной странице).

Утилизация:

- Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.

ОПИСАНИЕ

GYSFLASH разработан для для зарядки большинства свинцово-кислотных батарей с или без обслуживания, используемых для автомобилей и многих других транспортных средств. Эти аккумуляторы могут быть разного типа, например: GEL (гелиевый электролит), AGM (пропитка жидким электролитом), WET, MF (необслуживаемые), CA (Кальций)...

Gysflash Heritage 6A прекрасно подходит для зарядки следующих АКБ:

• аккумуляторы 6В (3 элемента по 2В) ёмкостью от 1,2Ач до 125Ач и до 170Ач для подпитки,
• аккумуляторы 12В (6 элементов по 2В) ёмкостью от 1,2Ач до 125Ач и до 170Ач для подпитки.

ВКЛЮЧЕНИЕ

1. Подключите зарядное устройство к АКБ с помощью желаемого аксессуара (зажимы, наконечники и прочее).
2. Подключите зарядное устройство к сети (однофазное питание 220-240Vac 50-60Hz).
3. Выберите режим с помощью кнопки ▶ . По истечении около пяти секунд зарядка начнется автоматически.

4. Во время заряда аппарат показывает состояние повышения уровня заряда. Когда индикатор OK мигает, АКБ готова к запуску двигателя. Когда индикатор OK горит, АКБ полностью зарядилась.

5. Зарядку можно в любой момент прервать, отключив сетевой шнур или нажав на кнопку

6. После зарядки отключите зарядное устройство от сети, затем отсоедините зажимы от АКБ.

РЕЖИМЫ ЗАРЯДКИ

- Описание Режимов и Опций:

Этот режим предназначен для зарядки и подпитки свинцовых АКБ 6В. Автоматический цикл зарядки в 8 этапов.

Этот режим предназначен для зарядки и подпитки свинцовых АКБ 12В. Автоматический цикл зарядки в 8 этапов.

0.8A

Опция « Небольшой аккумулятор» (0.8А) :

Опция, ограничивающая ток зарядки 0.8А с тем, чтобы сберечь небольшие аккумуляторы во время зарядки. Эту опцию нужно включить, когда АКБ, которую требуется зарядить имеют номинальную ёмкость меньше 15Ач.

Опция REFRESH :

Опция, позволяющая добавить дополнительный этап (этап 7) к циклу зарядки для сильно разряженных АКБ.

refresh

⚠️ : Рекомендуется НЕ активировать эту опцию для зарядки герметичных АКБ.

Совет: Проверьте и при надобности дополните уровень воды АКБ после зарядки с опцией Refresh.

- Кривая зарядки :

GYSFLASH Heritage 6A заряжает по развернутой кривой, состоящей из восьми этапов, гарантирующей оптимальные рабочие характеристики вашей АКБ.

Этап 1 : Анализ

Анализ состояния АКБ (уровень заряда, инверсия полярностей, подключение неправильной АКБ...)

Этап ② : Восстановление (6V 12V 3A-0.5A\*)

Алгоритм восстановления элементов, поврежденных вследствие глубокой разрядки.

Этап ③ : Тест

Тестирование сульфатированной АКБ

Этап 4 : Десульфатация (6V 7.9В / 12V 15.8В)

Алгоритм десульфатации АКБ.

Этап 5 : Зарядка (6V 12V 6A-0.8A\*)

Быстрая зарядка на максимальном токе, позволяющая достичь 80% уровня зарядки.

Этап 6 : Поглощение (6V 7.3B / 12V 14.6B)

Зарядка при постоянном напряжении, чтобы довести уровень заряда до 100%.

Этап 7 : Refresh (опция 6V 7.9B / 12V 15.8B)

Если выбрана опция Refresh, то зарядное устройство подаст дополнительный ток, способствующий образованию газа, который позволит перемешать электролит и восстановить элементы АКБ. На этом этапе из АКБ может испариться немного воды.

Этап 8 : Поддержание заряда (6V 6.7B / 12V 13.6B)

Поддержание уровня заряда АКБ на максимальном уровне.

*с опцией «Небольшой аккумулятор»

• Предполагаемое время зарядки	6V			12V
	08A			6A
Емкость АКБ 2 Ah 8 Ah 15 Ah 20 Ah 50 Ah 125 Ah
Время зарядки 20% >>> 80% 2 h 6 h 11 h 3 h 6 h 14 h

- Защиты :

GYSFLASH 6 HERITAGE имеет целый ряд защитных механизмов против коротких замыканий и инверсий полярности. Он оснащен противоискровой защитой, предотвращающей искрение при подсоединении зарядного устройства к АКБ. Это зарядное устройство имеет двойную изоляцию и совместим с бортовой электроникой автомобилей.

GYSFLASH 6 HERITAGE имеет встроенный температурный датчик, позволяющим изменять ток зарядки в зависимости от температуры окружающей среды во избежании перегрева внутренней электроники.

НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ

	Неисправности Причины Устранение
1	Мигает индикатор⚠️.	Инверсия полярностиНапряжение АКБ слишком высокоеЗакорочены зажимы	Проверьте, что зажимы правильно подсоединены.Проверьте, что выбранный режим соответствует номинальному напряжению АКБ.
2		Ошибка при зарядке, АКБ восстановлению не подлежит.	Замените АКБ и нажмите на [д6с7] чтобы снова запустить цикл зарядки.
3	Индикатор⚠️ продолжает гореть, несмотря на то, что вы нажали кнопку▶.	Проблема с температурой.	Слишком высокая температура окружающей среды (>60°C). Проверите помещение и дайте зарядному устройству остыть.
4	Мигает индикатор◀.	Зарядное устройство в режиме ожидания.	Нажмите на кнопку▶ или подсоедините АКБ к зарядному устройству, чтобы выйти из режима ожидания.
5	Индикатор◀ продолжает гореть.	Зарядку можно прервать нажатием на кнопку▶.	Снова нажмите на ▶, чтобы заново запустить зарядку.

ГАРАНТИЯ

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила).

Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.
• Нормальный износ деталей (Например : кабели, зажимы и т.д.).
• Случаи неправильного использования (ошибка питания, падение, разборка).
• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).

При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:

• документ, подтверждающий покупку (с датой): кассовый чек, инвойс....
• описание поломки.
