Producttype	Akoestisch en visueel alarmsirene (xenonflits)
Merk	Abus
Model	SG1650
Gebruik	Binnen en buiten
Afmetingen (L × H × D)	190 × 310 × 120 mm
Gewicht (met flitser)	1850 g
Voeding	10-15 V DC
Maximaal stroomverbruik (zonder flitser)	340 mA
Maximaal stroomverbruik (met flitser)	750 mA
Geluidsniveau	110 dB op 1 m
Beschermingsgraad	IP34
Bedrijfstemperatuur	-25 °C tot +55 °C
Behuizingsmateriaal	Weerbestendig aluminium
Sabotagebeveiliging	Dekselcontact en anti-losbreekcontact
Aansluitingstype	Schroefaansluiting (afgeschermde en geaarde kabel vereist)
Aanbevolen montagehoogte	≥ 3 m boven de grond
Onderhoud	Maak de behuizing schoon met een zachte, droge doek; controleer periodiek de bevestigingen
Onderdelen en repareerbaarheid	Neem contact op met de Abus klantenservice voor onderdelen; reparatie door een professional aanbevolen
Inbegrepen accessoires	Beschermkap, interne beschermrooster

Veelgestelde vragen - SG1650 ABUS

Wat is de aanbevolen montagehoogte voor het SG1650 alarm?

De aanbevolen montagehoogte is minimaal 3 meter boven de grond om ongeautoriseerde manipulatie te voorkomen.

Kan dit alarm buiten worden geïnstalleerd?

Ja, de weerbestendige aluminium behuizing en de beschermingsgraad IP34 maken gebruik buitenshuis mogelijk, onder voorbehoud van lokale regelgeving.

Welk type kabel moet ik gebruiken voor de aansluiting?

Gebruik uitsluitend afgeschermde en geaarde kabels om een veilige werking te garanderen en interferentie te voorkomen.

Wat te doen als de xenonflitser niet werkt?

Controleer de polariteit van de aansluiting: omkering van de polariteit kan de flitser onherstelbaar beschadigen. Zorg er ook voor dat de voedingsspanning tussen 10 en 15 V DC ligt.

Hoe maak ik het SG1650 alarm schoon?

Maak de behuizing schoon met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen die het oppervlak kunnen beschadigen.

Is het alarm compatibel met alle alarmcentrales?

Het SG1650 alarm kan worden aangesloten op de meeste alarmcentrales met schakelbare uitgangen voor sirene en flitser. Controleer het totale stroomverbruik (max 750 mA met flitser) om overbelasting van de centrale te voorkomen.

Wat is de betekenis van het anti-losbreekcontact?

Het anti-losbreekcontact detecteert elke poging tot losdraaien of losbreken van het alarm van de bevestiging. Het kan worden aangesloten op de sabotagelijn van de centrale om een alarm te activeren bij sabotage.

Kan ik de xenonflitser zelf vervangen?

Het vervangen van de xenonflitser moet worden uitgevoerd door een gekwalificeerde professional. Neem contact op met de Abus klantenservice voor de juiste onderdelen.

Voldoet het SG1650 alarm aan de Europese normen?

Ja, dit product voldoet aan de eisen van de geldende Europese richtlijnen. De conformiteitsverklaring is verkrijgbaar bij de fabrikant.

Wat is de typische levensduur van het alarm?

Met een juiste installatie en regelmatig onderhoud kan het SG1650 alarm vele jaren meegaan. De levensduur is afhankelijk van de omgevingsomstandigheden en de gebruiksintensiteit.

GEBRUIKSAANWIJZING SG1650 ABUS

Installatie-instructies 17

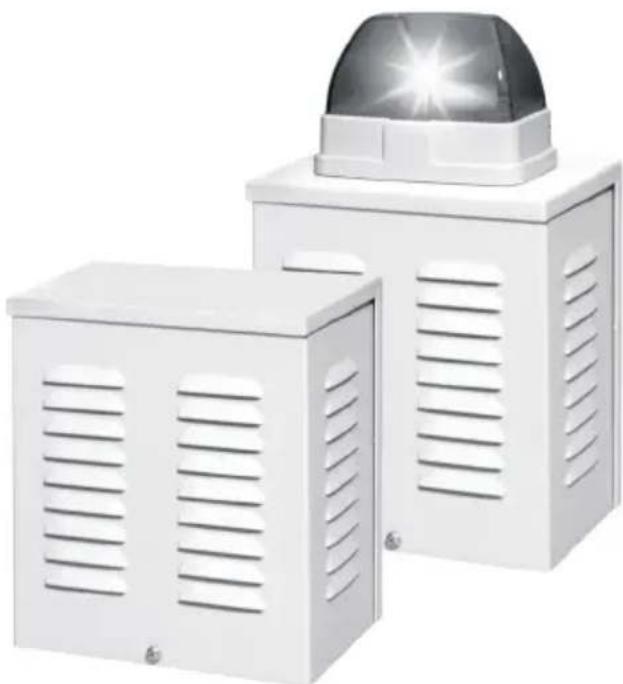

Kombi-alarmsirene

Installatie-instructies 17

Kombi-alarmsirene

Wij bedanken u voor de aankoop van deze akoestische, of optisch-koestische combisignaalgenerator. Met dit toestel heeft u een product gekocht, dat met de allernieuwste techniek werk gebouwd. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De overeenstemming werk aangetoond, de overeenkomstige verklaringen en documenten� bij de fabrikant gedeponeerd. Om deze toestand te behouden en een gebruik zonder gezaren te garanderen, moet u als gebruiker deze montage-instructies in acht nemen!

Opmerkingen

Om een manipulatie van de combisignaalgenerator te voorkomen,要去 het product buiten handbereik (minimaal 3 meter montagehoogte) worden gemonteerd.

Neem a.u.b. ook deplaatselijke, wettelijk bepalingen in acht. In sommige Europese landen is het gebruik van sirenes buiten verboden of de maximale alarmduur is gereduceerd. In geval van twijfel informeert u bij uwplaatselijke instanties.

Ondeskundige of slordige installmentewerkzaamheden können tot storingen of verkeerde werkingen leiden. Lees waarom deze aanwijzingen aandachtig door. Houd rekening met de gegevens over de beschemingsgraad en letijdens de installmentie van het systeme op de precieze benaming van de gebruikte leidingen en componenten.

Hoofdkenmerken

• Akoestische of optisch-akoestische combisignaalgenerator geschickt voor binnen- en buitenmontage
• Stabel, waarbestendiguis van aluminium
• Intern beschemrooster
• Extreem luide sirene
  Van ver zichtaar xenonflits
• Beveiling gegen sabotage en afrukken van de wand

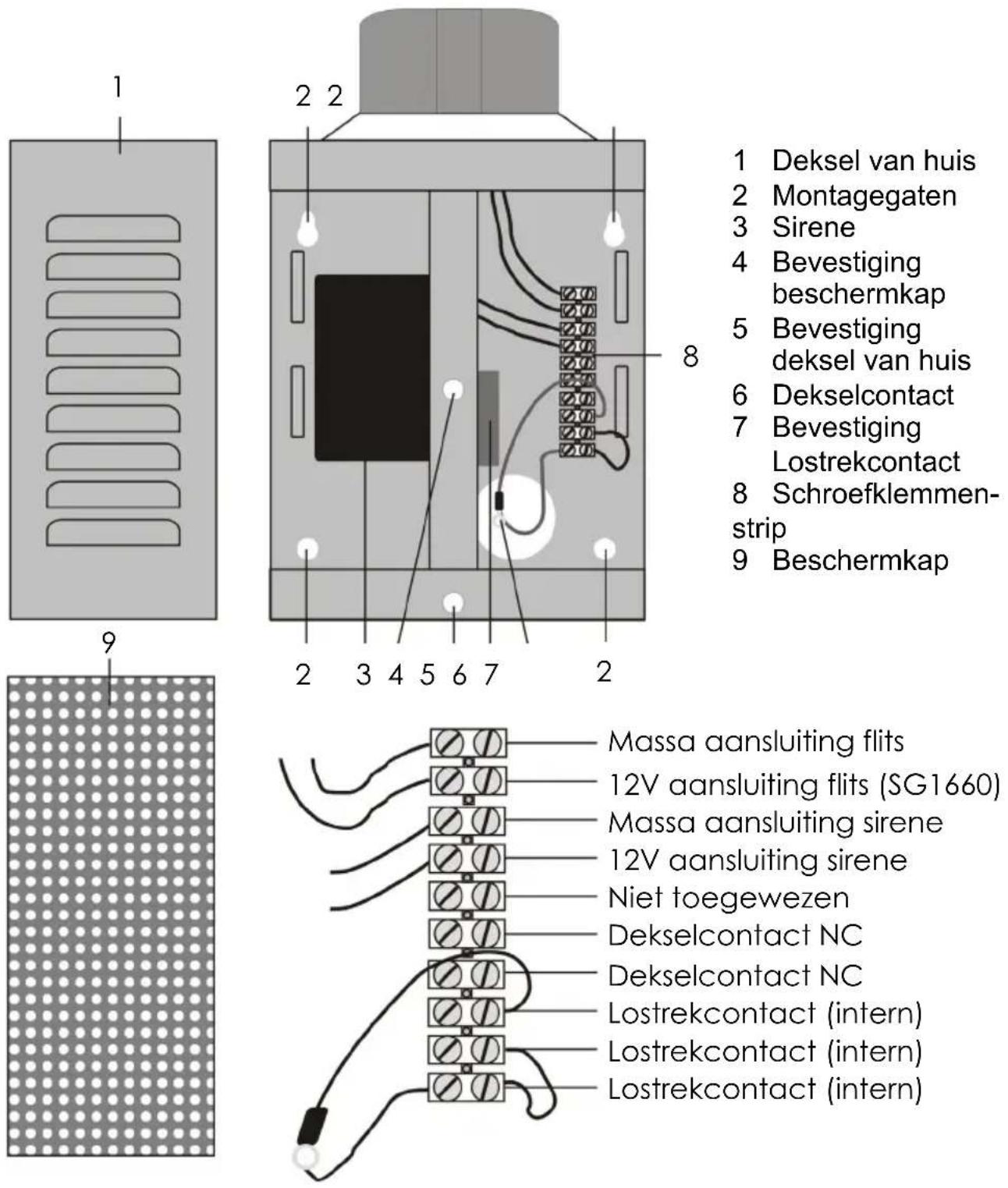

Beschrijving

Installatie

1. Gebruik de blijanten van het sensorhuis voor het markeren van de bevestiging (2). Boor dan de houdergaten.
2. Steek het aansluitsnoor door de waarvoor bestemde opening.
3. Bevestig de awhile en het lostrekcontact (7) op de wand.
4. Sluit de verbindingen op de klemmenstrip (8) zoals beschreiben aan.
5. Zet de beschermkap (9) en het deksel van hetuis (1) er waar op endraai de borgschroeven vast.

LET OP: Let er bij het aansluiten van de sensor op dat de polen van de verbindingen juist+zijn aangesloten, aangezien er anders onherstelbare beschadigingen van het flitslicht+kunnen ontstaan.

Aansluitingen

Gebruik uitsluitend afgeschermde en geaarde leidingen.

Verbind de aansluitingen voor flits en sirene met de overeenkomstige besturings- of schakeluitgangen van uw centrale. Let op de totale stroomopname. Bovendien kut u het dekselcontact in de sabotagelijk van uw centrale opnemen.

Technische gegevens

Spanningsvoeding 10 – 15 VDC
Max. stroomopname (zonder flits) 340mA
Max. stroomopname (met flits) 750mA
Akoestische alarmering 110dB @ 1m
Beschermingsgraad IP34
Bedrijfsmodus -25 +55 C°
Afmetingen (BxHxD) 190 x 310 x 120 mm
Gewicht met flits (zonder flits) 1850g (1700g)

De fabrikant behoudt zich hetrecht voor om technische wijzigingen zonder voorafgaande aankondiging uit te voeren.
