SG1650 - Alarmsystem ABUS - Kostenlose Bedienungsanleitung

Produkttyp	Akustischer und optischer Alarm (Xenon-Blitz)
Marke	Abus
Modell	SG1650
Verwendung	Innen und außen
Abmessungen (L × H × T)	190 × 310 × 120 mm
Gewicht (mit Blitz)	1850 g
Stromversorgung	10-15 V DC
Maximale Stromaufnahme (ohne Blitz)	340 mA
Maximale Stromaufnahme (mit Blitz)	750 mA
Schallpegel	110 dB bei 1 m
Schutzart	IP34
Betriebstemperatur	-25 °C bis +55 °C
Gehäusematerial	Wetterbeständiges Aluminium
Sabotageschutz	Deckelkontakt und Abreißkontakt
Anschlussart	Schraubklemme (abgeschirmtes und geerdetes Kabel erforderlich)
Empfohlene Montagehöhe	≥ 3 m über dem Boden
Wartung	Gehäuse mit einem weichen, trockenen Tuch reinigen; Befestigungen regelmäßig überprüfen
Ersatzteile und Reparierbarkeit	Für Ersatzteile wenden Sie sich an den Abus-Kundendienst; Reparatur durch einen Fachmann empfohlen
Mitgeliefertes Zubehör	Schutzkappe, interner Schutzgitter

Häufig gestellte Fragen - SG1650 ABUS

Wie hoch ist die empfohlene Montagehöhe für die Sirene SG1650?

Die empfohlene Montagehöhe beträgt mindestens 3 Meter über dem Boden, um unbefugte Manipulation zu vermeiden.

Kann diese Sirene im Außenbereich installiert werden?

Ja, das wetterbeständige Aluminiumgehäuse und die Schutzart IP34 ermöglichen den Einsatz im Außenbereich, vorbehaltlich lokaler Vorschriften.

Welchen Kabeltyp sollte ich für den Anschluss verwenden?

Verwenden Sie ausschließlich abgeschirmte und geerdete Kabel, um einen sicheren Betrieb zu gewährleisten und Störungen zu vermeiden.

Was tun, wenn der Xenon-Blitz nicht funktioniert?

Überprüfen Sie die Polarität des Anschlusses: Eine Verpolung kann den Blitz irreversibel beschädigen. Stellen Sie außerdem sicher, dass die Versorgungsspannung zwischen 10 und 15 V DC liegt.

Wie reinige ich die Sirene SG1650?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel, die die Oberfläche beschädigen könnten.

Ist die Sirene mit allen Alarmanlagen kompatibel?

Die Sirene SG1650 kann an die meisten Alarmanlagen mit schaltbaren Ausgängen für Sirene und Blitz angeschlossen werden. Überprüfen Sie die Gesamtstromaufnahme (max. 750 mA mit Blitz), um die Zentrale nicht zu überlasten.

Was bedeutet der Abreißkontakt?

Der Abreißkontakt erkennt jeden Versuch, die Sirene von ihrer Halterung zu lösen oder abzureißen. Er kann an die Sabotageleitung der Zentrale angeschlossen werden, um bei Sabotage einen Alarm auszulösen.

Kann ich den Xenon-Blitz selbst austauschen?

Der Austausch des Xenon-Blitzes sollte von einem qualifizierten Fachmann durchgeführt werden. Wenden Sie sich an den Abus-Kundendienst, um die entsprechenden Ersatzteile zu erhalten.

Entspricht die Sirene SG1650 den europäischen Normen?

Ja, dieses Produkt erfüllt die Anforderungen der geltenden europäischen Richtlinien. Die Konformitätserklärung ist beim Hersteller erhältlich.

Wie hoch ist die typische Lebensdauer der Sirene?

Bei korrekter Installation und regelmäßiger Wartung kann die Sirene SG1650 viele Jahre lang funktionieren. Die Lebensdauer hängt von den Umgebungsbedingungen und der Nutzungshäufigkeit ab.

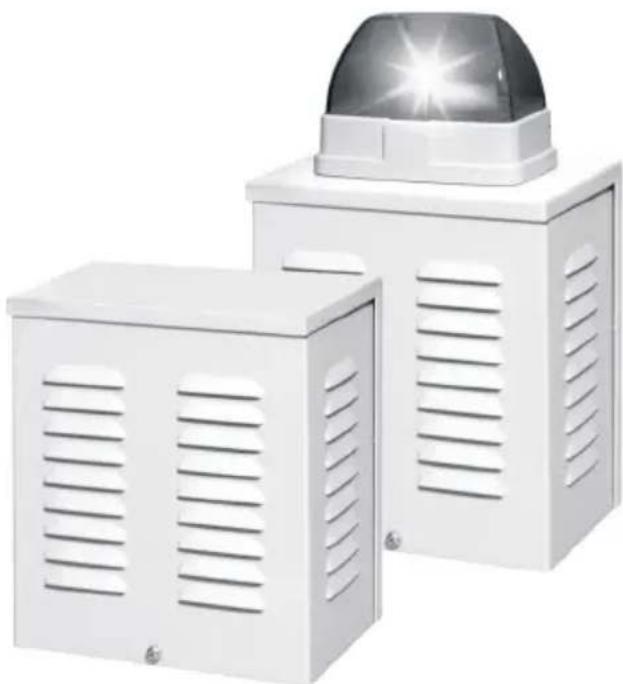

BEDIENUNGSANLEITUNG SG1650 ABUS

Installationsanleitung

Flash and sounder

Installation Guide 5

Sirène d'alarme

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf these akustischen, bzw. optischakustischen Kombisignalgebers. Mit thisem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten!

Hinweise

Um eine Manipulation des Kombisignalgebers zu vermeiden, sollte das Produkt außerhalb des Handbereiches (mindestens 3 Meter Montagehöhe) montiert werden.

Bitte beachten Sie außerdem die lokalen gesetzlichen Bestimmungen. In einigen europäischen Ländern ist der Einsatz von Sirenen im Außenbereich verboten oder die maximale Alarmdauer ist reduziert. Im Zweifelsfall informieren Sie sich bei ihren lokalen Behörden.

Durch unsachgemäß oder unsaubere Installationsarbeiten kann es zu Störungen oder Fehlfunktionen kommt. Lesen Sie sich daher diese Anleitung bereits durch. Berücksichtigten Sie die Angaben zur Schutzart und achtenden Sie bei der Installation der Anlage auf die gemeinschaftliche Bezeichnung der verwendeten Leitungen und Komponenten.

Hauptmerkmale

• Akustischer, bzw. optisch-akustischer Kombisignalgeber geeignet für Innen- und Außenmontage
• Stabiles wetterfestes Gehäuse aus Aluminium
  Innenschutzgitter
• Extrem lautes Sirenenhorn
  Weithin sightbarer Xenon-Blitz
  Schutz gegen Sabotage und Wandabriss

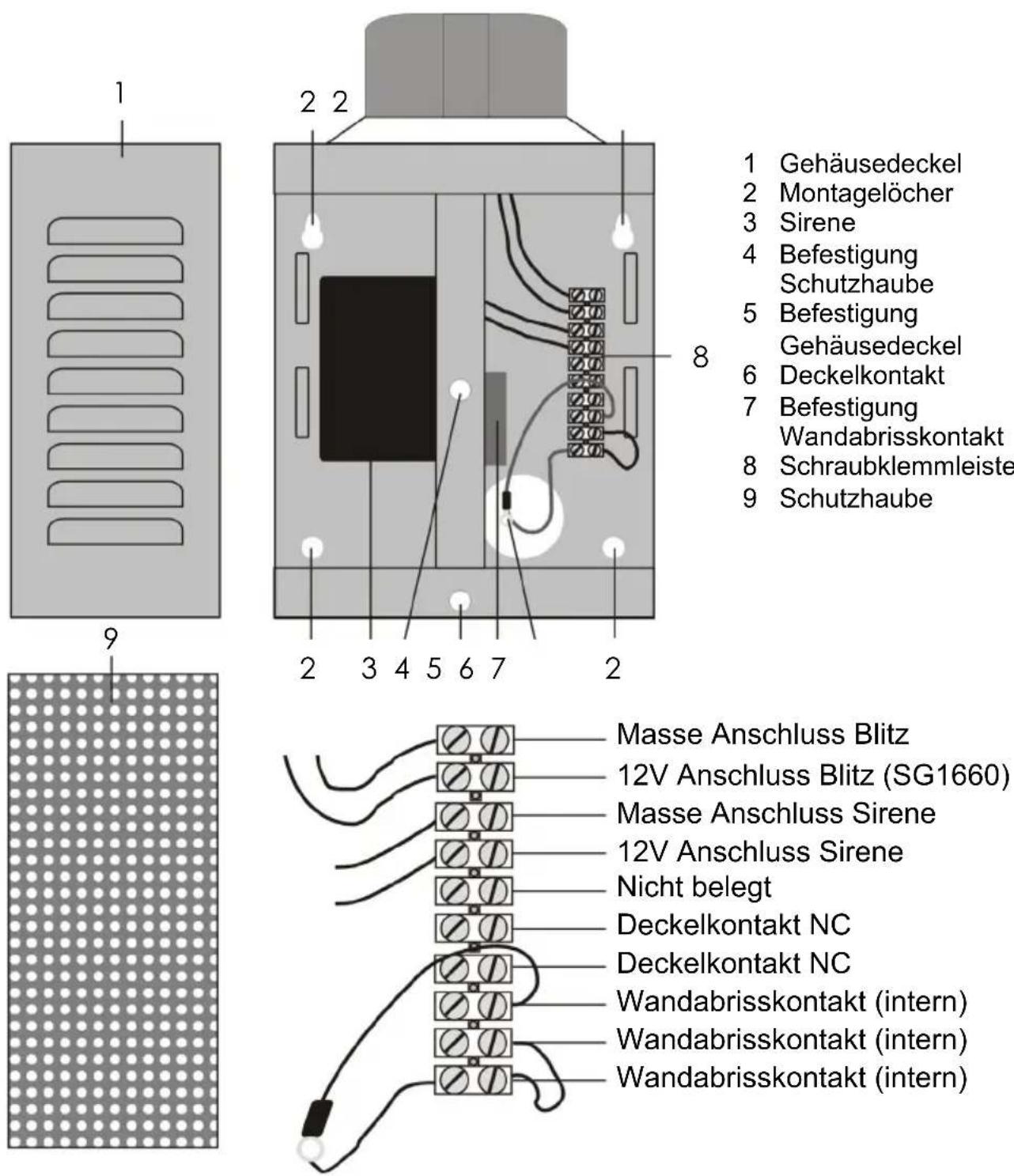

Beschreibung

Installation

1. Benutzen Sie die Rückseite des Signalgeberghäuses zum Markieren der Befestigung (2). Bohren Sie dann die Haltelöcher.
2. Führn Sie das Anschlusskabel durch die vorgesehene Öffnung.
3. Befestigen Sie die Rückwand und den Abrisskontakt (7) an der Wand.
4. Stellen Sie die Verbindungen an der Klemmleiste (8) wie beschrieben her.
5. Setzen Sie die Schutzhaube (9) und den Gehäusedeckel (1) wieder auf undziehen Sie die Halteschrauben fest.

ACHTUNG: Achten Sie beim Anschluss des Signalgebers auf polrlichtige Verbindungen, da es ansonsten zu irreversiblen Beschädigungen des Blitzlicheskommen kann.

Anschlüsse

Verwenden Sie ausschließlich abgeschirmte und geerdete Leitungen.

Verbinden Sie die Anschlüsse für Blitz und Sirene mit den entsprechenden Steuer-, bzw. Schaltausgängen ihrer Zentrale. Achten Sie auf die Gesamtstromaufnahme. Zusätzlich konnen Sie den Deckelkontakt mit in die Sabotagelinie ihrer Zentrale einschleifen.

Technische Daten

Spannungsversorgung 10 – 15 VDC
Max. Stromaufnahme (ohne Blitz) 340mA
Max. Stromaufnahme (mit Blitz) 750mA
Akustische Alarmierung 110dB @ 1m
Schutzart IP34
Betriebsart -25 +55 C°
Maße (BxHxT) 190 x 310 x 120 mm
Gewicht mit Blitz (ohne Blitz) 1850g	(1700g)

Der Hersteller besteht sich vor technische Änderungen ohne Vorankündigung durchzuführn.
