Tipo di prodotto	Sirena di allarme acustica e visiva (flash allo xeno)
Marca	Abus
Modello	SG1650
Utilizzo	Interno ed esterno
Dimensioni (L × A × P)	190 × 310 × 120 mm
Peso (con flash)	1850 g
Alimentazione	10-15 V CC
Consumo massimo (senza flash)	340 mA
Consumo massimo (con flash)	750 mA
Livello sonoro	110 dB a 1 m
Grado di protezione	IP34
Temperatura di funzionamento	-25 °C a +55 °C
Materiale della custodia	Alluminio resistente alle intemperie
Protezione antisabotaggio	Contatto del coperchio e contatto anti-strappo
Tipo di collegamento	Morsettiera a vite (cavo schermato e messo a terra richiesto)
Altezza di montaggio consigliata	≥ 3 m dal suolo
Manutenzione	Pulire la custodia con un panno morbido e asciutto; controllare periodicamente i fissaggi
Ricambi e riparabilità	Contattare il servizio post-vendita Abus per i ricambi; riparazione consigliata da un professionista
Accessori inclusi	Cappuccio di protezione, griglia di protezione interna

Domande frequenti - SG1650 ABUS

Qual è l'altezza di montaggio consigliata per la sirena SG1650?

L'altezza di montaggio consigliata è di almeno 3 metri dal suolo per evitare manomissioni non autorizzate.

Questa sirena può essere installata all'esterno?

Sì, la custodia in alluminio resistente alle intemperie e il grado di protezione IP34 consentono l'uso all'esterno, fatte salve le normative locali.

Che tipo di cavo devo usare per il collegamento?

Utilizzare esclusivamente cavi schermati e messi a terra per garantire un funzionamento sicuro ed evitare interferenze.

Cosa fare se il flash allo xeno non funziona?

Verificare la polarità del collegamento: un'inversione di polarità può danneggiare il flash in modo irreversibile. Assicurarsi inoltre che la tensione di alimentazione sia compresa tra 10 e 15 V CC.

Come pulire la sirena SG1650?

Pulire la custodia con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi che potrebbero danneggiare la superficie.

La sirena è compatibile con tutte le centrali di allarme?

La sirena SG1650 può essere collegata alla maggior parte delle centrali di allarme dotate di uscite di comando per sirena e flash (commutabili). Verificare il consumo totale (max 750 mA con flash) per non sovraccaricare la centrale.

Qual è il significato del contatto anti-strappo?

Il contatto anti-strappo rileva qualsiasi tentativo di svitamento o strappo della sirena dal suo supporto. Può essere collegato alla linea antisabotaggio della centrale per attivare un allarme in caso di sabotaggio.

Posso sostituire il flash allo xeno da solo?

La sostituzione del flash allo xeno deve essere eseguita da un professionista qualificato. Contattare il servizio post-vendita Abus per ottenere i ricambi appropriati.

La sirena SG1650 è conforme alle norme europee?

Sì, questo prodotto è conforme ai requisiti delle direttive europee vigenti. La dichiarazione di conformità è disponibile presso il produttore.

Qual è la durata tipica della sirena?

Con un'installazione corretta e una manutenzione regolare, la sirena SG1650 può funzionare per molti anni. La durata dipende dalle condizioni ambientali e dalla frequenza di utilizzo.

MANUALE UTENTE SG1650 ABUS

Segnalatore combinato

Istruzioni per installazione 13

Combisignaalgenerator

Installatie-instructions 17

Kombi-alarmsirene

Segnalatore combinato

Istruzioni per installazione 13

Combisignaalgenerator

Segnalatore combinato

Istruzioni per installazione 13

Combisignaalgenerator

Installatie-instructions 17

Kombi-alarmsirene

Segnalatore combinato

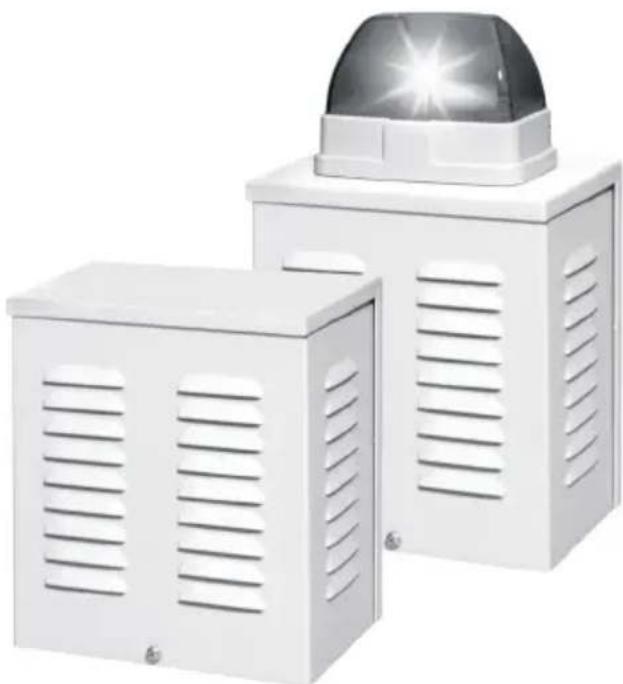

Istruzioni per l'installazione

Kombisignalgeber

La ringraziamo per aver acquistato quello segnalatore ottico-acustico. In quello modo Lei ha acquistato un prodotto realizzato secondo l'attuale stato della tecnica. Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali. La conformità è stata comprovata e le dichiarazioni e la documentazione relative sono depositate presso la ditta produtrice. Al fine di preservare tale stato e garantire un corretto funzionamento, in qualità di utente, Lei è tenuto ad osservare QUESTe istruzioni per il montaggio!

Avvertenze

Al fine di evitare una manipolazione dell'impiano segnalatore combinato, il prodotto dovrebbe essere montato fuori portata (almeno a 3 m di altezza).

Osservare, inoltre, le disposizioni legali locali.. In alcuni paesi europei, l'impiego di sirene all'esterno è vietato oppure la durata massima dell'allarme è ridotta. In caso di incertezza, richiedere informazioni presso le autorità locali.

Interventi di installatione non corretti possono causare guasti e malfunzionamenti. Pertanto, leggere le presenti istruzioni con cura. Osservare leindicazioni relative al tipo di protezione e all'atto dell'infallazione dell'impiano prestare particolare attenzione alle esatte denominazioni delle linee e dei componenti utilizzati.

Caratteristica principali

• segnalatore acustico o ottico-acustico, ideale per applicazioni indoore outdoor.
• scatola in alluminio solida resistenteagli agenti atmosferici
• griglia di protezione interna
• sirena molto forte
• Lampeggiatore Xenon visible a distance
• Protezione da manomissione e distacco da parete

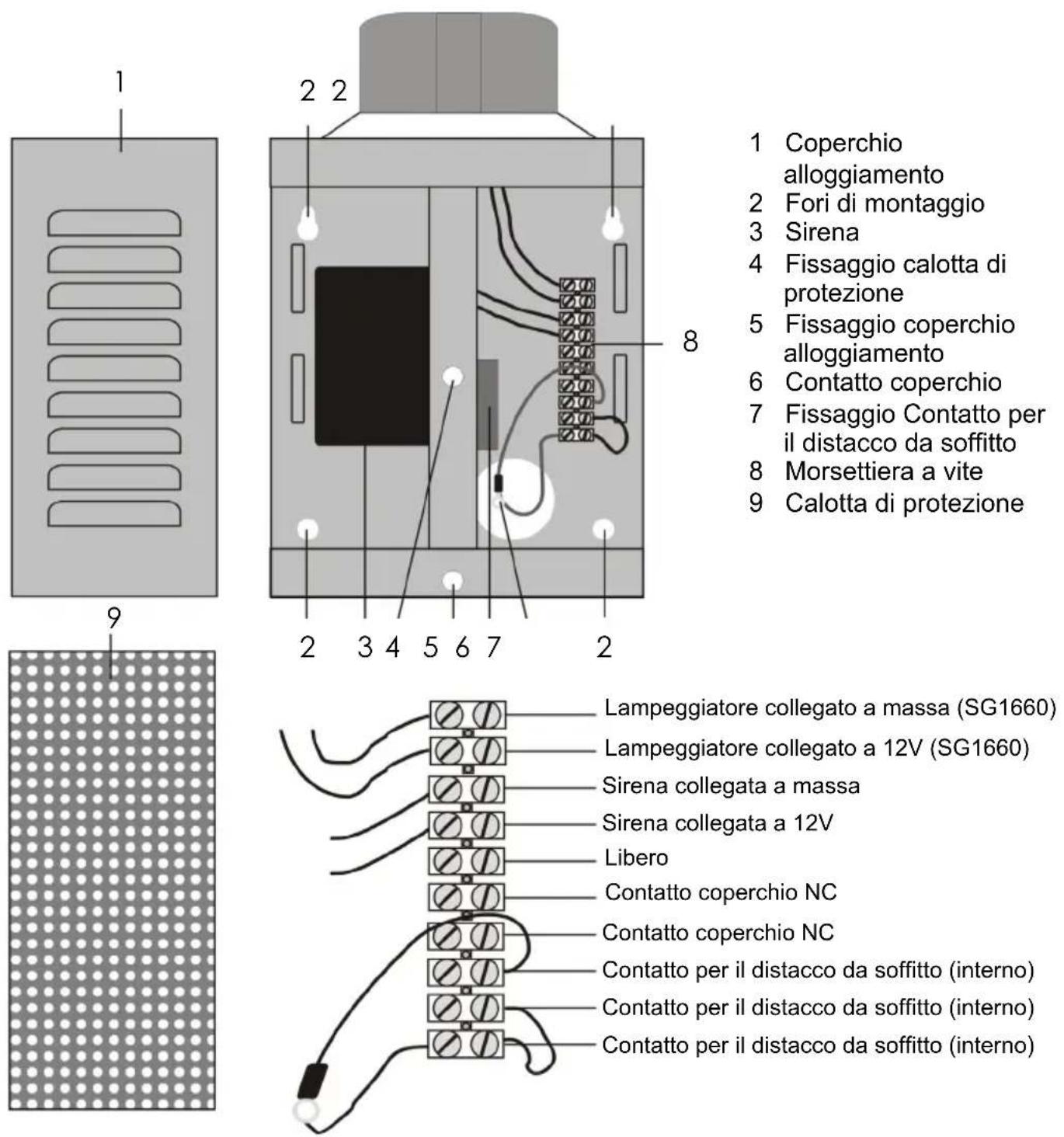

Descrizione

Installazione

1. Utilizzare il lato posteriore dell'alloggiamento per marcare i fissaggi (2). Praticare i fori per il supporto.
2. Far passare il cavo di collegamentoattraverso l'apertura prevista.
3. Fissare la parete posteriore e il contatto antidistacco (7) alla parete.
4. Collegare alla morsettiera (8) come descripto.
5. Inserire la calotta di protezione (9) e il coperchio (1) e serrare le viti.

ATTENZIONE: Per il collegamento del segnalatore fare attenzione alla polarità in quanto potrebbero derivarne danni irreversibili al lampeggiatore.

Collegamenti

Utilizzare esclusivamente dei cavi schermati e collegati a terra.

Collegare lampeggiatore e sirena alle rispettive uscite di commando e accensione della centrale. Rispetto l'assorbimento complessivo di corrente. Inoltre è possible collegare il contatto con la linea antimanomissione della centrale.

Dati tecnici

Alimentazione di tensione: 10 – 15 VCC
Assorbimento max. corrente (senza lampeggiatore):	340mA
Assorbimento max. corrente (con lampeggiatore):	750mA
Allarme acustico 110dB a 1m
Tipo di protezione IP34
Modo operativo -25 +55 C°
Dimensioni (AxlxP) 190 x 310 x 120 mm
Peso con lampeggiatore (senza lampeggiatore)	1850 g (1700 g)

Il produttore si riserva di apportare modifiche tecniche alla preavviso.
