SG1250 - Alarmsysteem ABUS - Gratis gebruiksaanwijzing en handleiding

Producttype	Binnen-sirene voor alarmsysteem
Merk	ABUS
Model	SG1250
Geluidsvolume	90 dBA (Laag) / 110 dBA (Hoog)
Signaalfrequentie	1,2 tot 1,8 kHz
Bedrijfsspanning	12 V DC
Stroomverbruik	33 mA (90 dB) / 300 mA (110 dB)
Sirenebesturing	Negatief signaal / 0V
LED-besturing	Negatief signaal / 0V
Sabotagecontact	NC (normaal gesloten)
Afmetingen (HxBxD)	155 x 100 x 48 mm
Bedrijfstemperatuur	-10°C tot +50°C
Beschermingsgraad	IP54
Gebruik	Alleen binnen
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen agressieve producten.
Veiligheid	Vermijd vocht en extreme temperaturen. Alleen binnenshuis gebruiken.
Reserveonderdelen en repareerbaarheid	Geen reserveonderdelen beschikbaar. Bij storing contact opnemen met de ABUS-klantenservice.
Conformiteit	Europese richtlijn 1995/5/EG (R&TTE)

Veelgestelde vragen - SG1250 ABUS

Hoe installeer ik de SG1250-sirene?

Bevestig de sirene aan de muur met behulp van de daarvoor bestemde bevestigingspunten. Sluit de 12V DC-voeding aan op de klem +12V. Verbind de klem -Hi of -Lo met de massa (0V) om de sirene te activeren. Zorg ervoor dat het Tamper-contact wordt geïntegreerd in de sabotagebeveiliging van uw systeem.

Welk type signaal moet worden gebruikt om de sirene te activeren?

De sirene wordt geactiveerd door een negatief signaal (0V) toe te passen op de klem -Hi (maximaal volume, 110 dB) of -Lo (gereduceerd volume, 90 dB). Het signaal moet gedurende de hele alarmduur worden vastgehouden.

Wat is het verschil tussen de klemmen -Hi en -Lo?

De klem -Hi activeert de sirene op 110 dB, terwijl de klem -Lo deze op 90 dB activeert. Gebruik -Hi voor een krachtig alarm en -Lo voor een minder intense waarschuwing.

Hoe activeer ik de ingebouwde LED?

De LED wordt geactiveerd door een negatief signaal (0V) toe te passen op de klem -LED. Dit kan bijvoorbeeld worden gebruikt om aanwezigheid te simuleren of de activering van het systeem aan te geven.

Wat moet ik doen als de sirene niet werkt?

Controleer eerst de 12V DC-voeding en de aansluitingen op de klemmen. Zorg ervoor dat het triggersignaal een 0V is. Controleer ook het Tamper-contact (sabotagebeveiliging) dat gesloten moet zijn. Als het probleem aanhoudt, neem dan contact op met de ABUS-klantenservice.

Kan ik de sirene buitenshuis gebruiken?

Nee, de SG1250-sirene is uitsluitend ontworpen voor gebruik binnenshuis. De beschermingsgraad IP54 garandeert geen bescherming tegen langdurige blootstelling aan regen of vocht. Gebruik buitenshuis kan schade veroorzaken.

Wat zijn de afmetingen van de sirene?

De afmetingen zijn 155 mm hoog, 100 mm breed en 48 mm diep. Hij is compact en kan gemakkelijk in een discrete hoek worden geïnstalleerd.

Is de sirene compatibel met alle alarmsystemen?

Ja, de SG1250-sirene is compatibel met elk alarmsysteem dat een negatief triggersignaal (0V) en een 12V DC-voeding levert. Hij kan worden gebruikt als extra binnensirene.

Hoe test ik het sabotagecontact (Tamper)?

Het Tamper-contact is een normaal gesloten (NC) schakelaar. Om te testen, meet u de continuïteit tussen de twee klemmen: deze moet nul zijn. Wanneer de kap van de sirene wordt geopend, opent het contact, wat een alarm kan activeren als uw systeem dit bewaakt.

Waar vind ik de conformiteitsverklaring?

De conformiteitsverklaring is verkrijgbaar bij de fabrikant ABUS. Ze bevestigt dat het product voldoet aan de Europese richtlijn 1995/5/EG (R&TTE). U kunt deze aanvragen via de klantenservice.

GEBRUIKSAANWIJZING SG1250 ABUS

Installatie-instructies

Indendørs sirene SOINT ..... 17

Installation Guide

1. Vorwort

Wij bedanken u voor de aankoop van deze binnensirene SOINT. Met dit toestel heeft u een product gekocht, dat met de allernieuwste techniek werd gebouwd. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De overeenstemming werd aangetoond, de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd. Om deze toestand te behouden en een gebruik zonder gevaren te garanderen, moet u als gebruiker deze montage-instructies in acht nemen!

2. Kenmerken

De sirene SOINT is voor het gebruik binnen ontworpen. De sirene biedt een hoge geluidssterkte en wordt door de signaalfrequentie als extreem volume ervaren. De sirene kan in twee volumemodussen (90 of 110dB) worden gebruikt.

3. Veiligheidstips

Vermijd regen en vocht. Gebruik de sirene niet op natte plaatsen. De sirene is alleen voor het gebruik binnen bestemd.

Gebruik de sirene binnen het voorgeschreven temperatuur- en vermogensbereik. Het gebruik van de sirene buiten het voorgeschreven bereik kan tot een snellere veroudering en tot een voortijdig weigeren leiden. Een ernstige overschrijding van het opgegeven werkgebied kan ook tot het onmiddellijk uitvallen van de sirene leiden.

4. Beschrijving van de aansluitingen

+12V Sluit hier permanent +12V aan.

-Hi Sluit hier 0V aan als de sirene met een maximaal volume (ca. 110dBA) moet worden geactiveerd.

-Lo Sluit hier 0V aan als de sirene met een geringer volume (ca. 90dBA) moet worden geactiveerd.

-LED Sluit hier 0V aan als de LED moet worden geactiveerd.

Tamper Integreer deze sabotageaansluiting (NC-contact) in de sabotagecontrole van uw alarmcentrale.

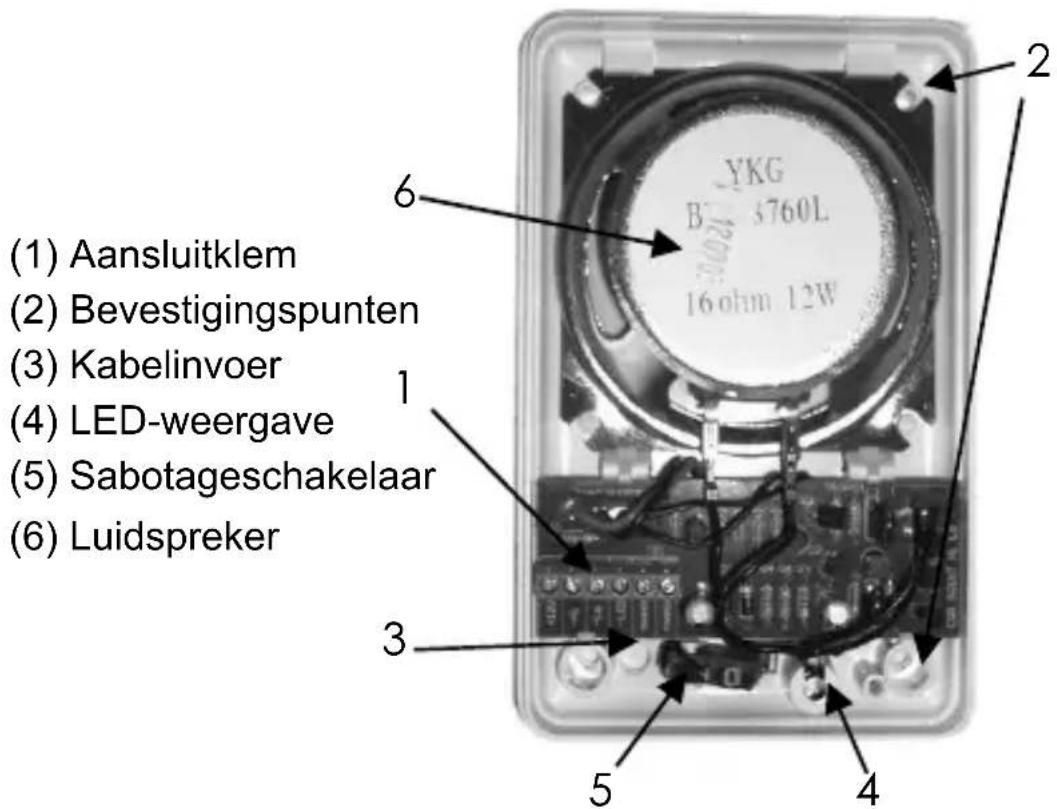

5. Beschrijving van de sirene

Modelnummer	SG1250
Volume	90dBA110 dbA (High)
LED-aansturing negatief signaal / 0V
Sireneaansturing negatief signaal / 0V
Signaalfrequentie 1,2 – 1,8 KHz
Bedrijfsspanning	12V
Stroomopname 33mA @ 90dB (klem –Lo)300mA @ 110dB (klem –Hi)
Sabotagecontact NC (normaal gesloten)
Afmetingen (HxBxD) 155 x 100 x 48mm
Bedrijfstemperatuur -10° tot +50°C
Beschermingsgraad	IP54

De fabrikant behoudt zich het recht voor om zonder kennisgeving vooraf technische wijzigingen aan te brengen.

Dit toestel voldoet aan de eisen van de EU-richtlijn: 1995/5/EG Richtlijn over draadloze installaties en telecommunicatieinrichtingen en de overeenkomstige erkenning van hun conformiteit. Deze conformiteitsverklaring is verkrijgbaar onder:
